Prędkość śrutu silnie wpływa na energię kinetyczną cząstek, a tym samym na intensywność pojedynczych uderzeń. Nie jest jednak odpowiednikiem intensywności Almena w rozumieniu wymagań kontraktowych. Ciśnienie i prędkość obrotowa koła są nastawami maszyny; prędkość śrutu jest wynikową cechą strumienia; intensywność natomiast jest znormalizowaną odpowiedzią pomiarową. W zakwalifikowanym procesie kontroluje się odpowiednie parametry wejściowe, niezależnie weryfikuje intensywność oraz potwierdza pokrycie powierzchni i akceptowalny stan powierzchni części na rzeczywistej geometrii.

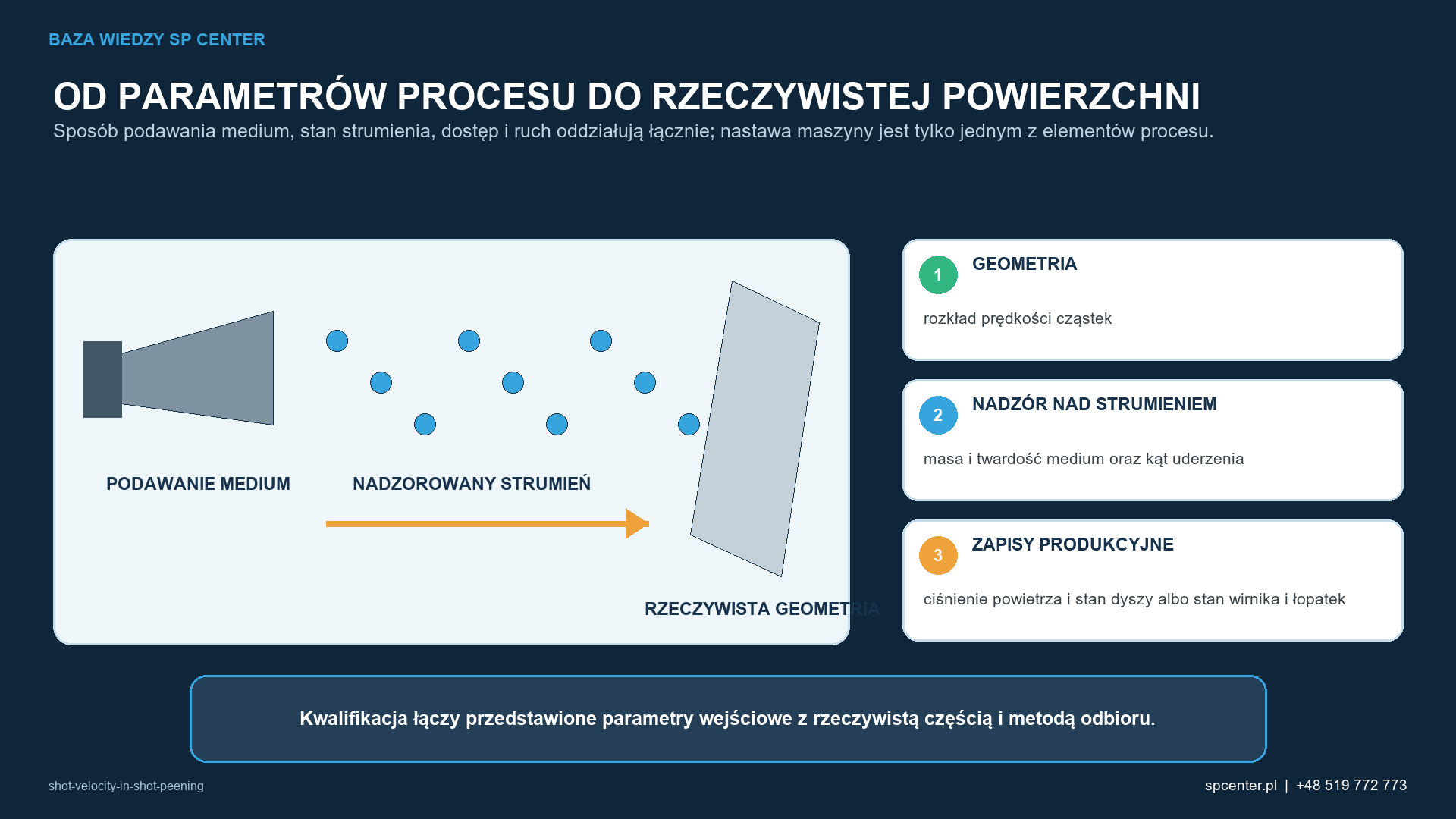

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących prędkości śrutu w kulowaniu. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Co inżynierowie powinni wiedzieć o tym, że prędkość jest elementem systemu, a nie samodzielnym wynikiem?
Dla pojedynczej cząstki energia kinetyczna jest proporcjonalna do iloczynu masy i kwadratu prędkości: Eₖ = ½mv². Równanie wyjaśnia znaczenie prędkości, lecz nie przewiduje pełnego wyniku procesu na części. Rzeczywiste strumienie charakteryzują się rozkładami wielkości, kierunku i prędkości cząstek, natomiast przepływ medium, zderzenia, odbicie, kąt padania i odpowiedź materiału wpływają na realizowany proces.
| Ilość | Rola inżynieryjna | Nie traktuj tego jako |
|---|---|---|
| Ciśnienie powietrza / prędkość koła rzutowego | Sterowalny parametr wejściowy maszyny wpływający na przyspieszanie medium. | Bezpośredni pomiar intensywności. |
| Prędkość cząstek | Wynikowy rozkład prędkości cząstek w strumieniu. | Jedna identyczna prędkość dla każdej cząstki. |
| Intensywność Almena | Znormalizowana odpowiedź wyznaczona i zweryfikowana zgodnie z SAE J443. | Bezpośredni pomiar naprężeń szczątkowych lub trwałości zmęczeniowej. |
| Pokrycie powierzchni | Potwierdzenie, że określona powierzchnia została poddana uderzeniom zgodnie z wymaganym kryterium. | Potwierdzenie intensywności lub stanu naprężeń podpowierzchniowych. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Parametry wejściowe, charakterystyka strumienia i wyniki weryfikacji odpowiadają na różne pytania.
Dlaczego większa prędkość nie zawsze jest lepsza?
Zwiększenie prędkości na ogół zwiększa intensywność uderzeń, gdy pozostałe istotne zmienne są dostatecznie kontrolowane. Celem inżynieryjnym nie jest maksymalna dostępna prędkość, lecz stabilne okno procesowe, które pozwala uzyskać wymaganą intensywność i pokrycie przy zachowaniu dopuszczalnej chropowatości, integralności powierzchni, wymiarów i odkształceń. Po wyjściu poza to potwierdzone okno wyższa nastawa stanowi zmianę procesu, a nie dostępny bez dodatkowych konsekwencji margines wydajności.
| Stan związany z prędkością | Potencjalna reakcja procesu | Wymagane potwierdzenie |
|---|---|---|
| Poniżej zakwalifikowanego zakresu | Intensywność lub miejscowa odpowiedź plastyczna może się zmniejszyć. | Zapis parametrów wejściowych, weryfikacja metodą Almena i odpowiednie działania dotyczące części. |
| W zakresie objętym kwalifikacją | Reakcja strumienia w zakwalifikowanych warunkach powinna być powtarzalna. | Aktualna weryfikacja intensywności oraz wymagane kontrole w produkcji seryjnej. |
| Powyżej zakwalifikowanego zakresu | Chropowatość, wgniecenia, odkształcenie lub zużycie medium mogą się zmienić. | Działania zabezpieczające w przypadku odchylenia oraz decyzja działu inżynierii lub jakości dotycząca dalszego postępowania. |
| Niestabilny rozkład | Średnia wartość wejściowa może ukrywać krótkotrwałe zmiany strumienia. | Monitorowanie odpowiednie do urządzenia i ryzyka procesowego. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 2. Zmiany prędkości wymagają dowodów; sam kierunek nie przesądza o akceptowalności.
Co inżynierowie powinni wiedzieć o tym, że w układach pneumatycznych ciśnienie wpływa na prędkość?
W urządzeniach pneumatycznych sprężone powietrze przyspiesza medium przepływające przez wąż, sekcję mieszania i dyszę. Ciśnienie powietrza nie jest prędkością: zależność ta zależy od miejsca pomiaru, dostępnego wydatku powietrza, geometrii i zużycia dyszy, strat w wężu, obciążenia medium oraz wielkości i gęstości medium. Dlatego dwa systemy o takim samym wskazywanym ciśnieniu mogą wytwarzać różne strumienie i dawać różne wyniki intensywności.
| Zmienna układu pneumatycznego | Dlaczego to ma znaczenie | Główny obszar kontroli |
|---|---|---|
| Ciśnienie i wydajność układu sprężonego powietrza | Dostępna zdolność przyspieszania może się zmieniać przy dynamicznym zapotrzebowaniu. | Określone miejsce pomiaru, jednostki i stan roboczy. |
| Dysza i wąż | Geometria, zużycie, nieszczelności i przewężenia wpływają na strumień. | Zatwierdzone kryteria identyfikacji, konfiguracji i kontroli. |
| Masowe natężenie przepływu medium | Cząstki podlegają wspólnym dostępnym warunkom przyspieszania. | Skalibrowany zakres i stabilność natężenia przepływu — nie tylko wartość zadana podajnika. |
| Odległość dyszy od powierzchni i kąt | Zmienia obszar oddziaływania i efektywną składową prędkości normalną do powierzchni. | Zakwalifikowane oprzyrządowanie, tor i położenie. |
Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 3. Nastawa ciśnienia nie pozwala odtworzyć prędkości bez pozostałej części konfiguracji pneumatycznej.
Co inżynierowie powinni wiedzieć o tym, że w systemach wirnikowych prędkość jest tylko jednym z parametrów wejściowych?
W kulowaniu wirnikowym prędkość i średnica wirnika wpływają na warunki stycznego wyrzutu, ale strumień kształtują również stan łopatek, położenie klatki sterującej, podawanie medium, właściwości medium i zużycie. Sama wartość liczbowa prędkości wirnika nie dowodzi odtworzenia zakwalifikowanej intensywności, śladu strumienia ani sposobu doprowadzenia medium do części.
Wymagania te oznaczają, że charakterystyka strumienia i wyniki pomiarów Almena, okno robocze właściwe dla danego wyposażenia oraz weryfikacja pokrycia powierzchni elementu, chropowatości i uszkodzeń muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.
Co inżynierowie powinni wiedzieć o wzajemnym oddziaływaniu wielkości śrutu, jego materiału i prędkości?
Cząstki o tej samej prędkości nominalnej nie przenoszą tej samej energii, jeżeli różnią się masą. Medium stalowe, ceramiczne i szklane o jednakowej średnicy różni się ponadto gęstością i zachowaniem przy uderzeniu. Prędkość należy zatem ustalać łącznie z wielkością, materiałem, twardością i kształtem medium oraz jego rozkładem w mieszaninie roboczej. Zmiana któregokolwiek z tych parametrów może unieważnić wcześniej ustaloną zależność między prędkością a intensywnością.
- Rozkład wielkości medium: Dlaczego poprzednie ustawienie prędkości może już nie być równoważne: Zmieniają się masa cząstek i ich liczebność.
- Materiał/gęstość medium: Dlaczego poprzednie ustawienie prędkości może już nie być równoważne: Zmienia się masa cząstki o tej samej średnicy.
- Twardość/kształt medium: Dlaczego poprzednie ustawienie prędkości może już nie być równoważne: Zmienia się charakter kontaktu, odkształcenia i odbicia.
- Przepływ medium: Dlaczego poprzednie ustawienie prędkości może już nie być równoważne: Przyspieszenie i strumień cząstek mogą się zmienić.
- Materiał i twardość części: dlaczego poprzednie ustawienie prędkości może już nie być równoważne: zmieniają się powstawanie wgnieceń i reakcja plastyczna na strumień.
Tabela 4. Wartość prędkości ma znaczenie tylko w powiązaniu ze stanem medium i elementu.
Co inżynierowie powinni wiedzieć o tym, że intensywność, chropowatość i naprężenia szczątkowe stanowią różne dowody?
Większa prędkość może zwiększać głębokość wgnieceń, a także chropowatość lub miejscowe odkształcenie, zwłaszcza w przypadku bardziej miękkich stopów, cienkich przekrojów i powierzchni precyzyjnych. Dokładna reakcja zależy od zastosowania. Intensywność Almena nie jest bezpośrednim pomiarem profilu naprężeń szczątkowych w części, a jednakowa intensywność uzyskana przy różnych połączeniach medium i prędkości nie dowodzi jednakowej chropowatości, stopnia umocnienia odkształceniowego, głębokości zalegania naprężeń ani parametrów zmęczeniowych.
GRANICA ZAKRESU DOKUMENTACJI POTWIERDZAJĄCEJ Jeśli wymagane są takie wyniki, stosuj pomiar naprężeń szczątkowych, kontrolę powierzchni, ocenę wymiarów lub walidację zmęczeniową. Nie wyznaczaj ich wyłącznie na podstawie ciśnienia, prędkości koła rzutowego, prędkości nominalnej ani intensywności Almena.
Co inżynierowie powinni wiedzieć o tym, że prędkość nie może skompensować braku dostępu ani nieprawidłowej ekspozycji?
Nawet szybka cząstka nie obrobi powierzchni, do której nie dotrze. Zacienienie, niewłaściwe ustawienie dyszy, niedostateczne nakładanie się przejść oraz zbyt krótka ekspozycja mogą pozostawić niepełne pokrycie nawet wtedy, gdy intensywność na otwartej powierzchni jest prawidłowa. Kąt uderzenia zmienia również efektywną składową normalną prędkości i miejscową reakcję materiału. Regulacja prędkości nie zastępuje zakwalifikowanej geometrii i ruchu.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o tym, że właściwy stan urządzenia pozwala zachować stabilność prędkości?
- Sprawdzić identyfikację dyszy lub lancy oraz ich zużycie, uszkodzenia i niedrożność.
- Kontroluj prowadzenie przewodów, nieszczelności, filtry i dostępną wydajność układu sprężonego powietrza.
- Skontrolować łopatki koła rzutowego, klatkę sterującą, układ podawania i stan koła.
- Monitorować przepływ medium i stan mieszaniny roboczej medium.
- Należy ustalić i zablokować ciśnienie lub prędkość koła rzutowego, położenia, ruch oraz wydanie programu procesu.
- Należy określić reakcję na alarmy, przerwy i przekroczenia parametrów.

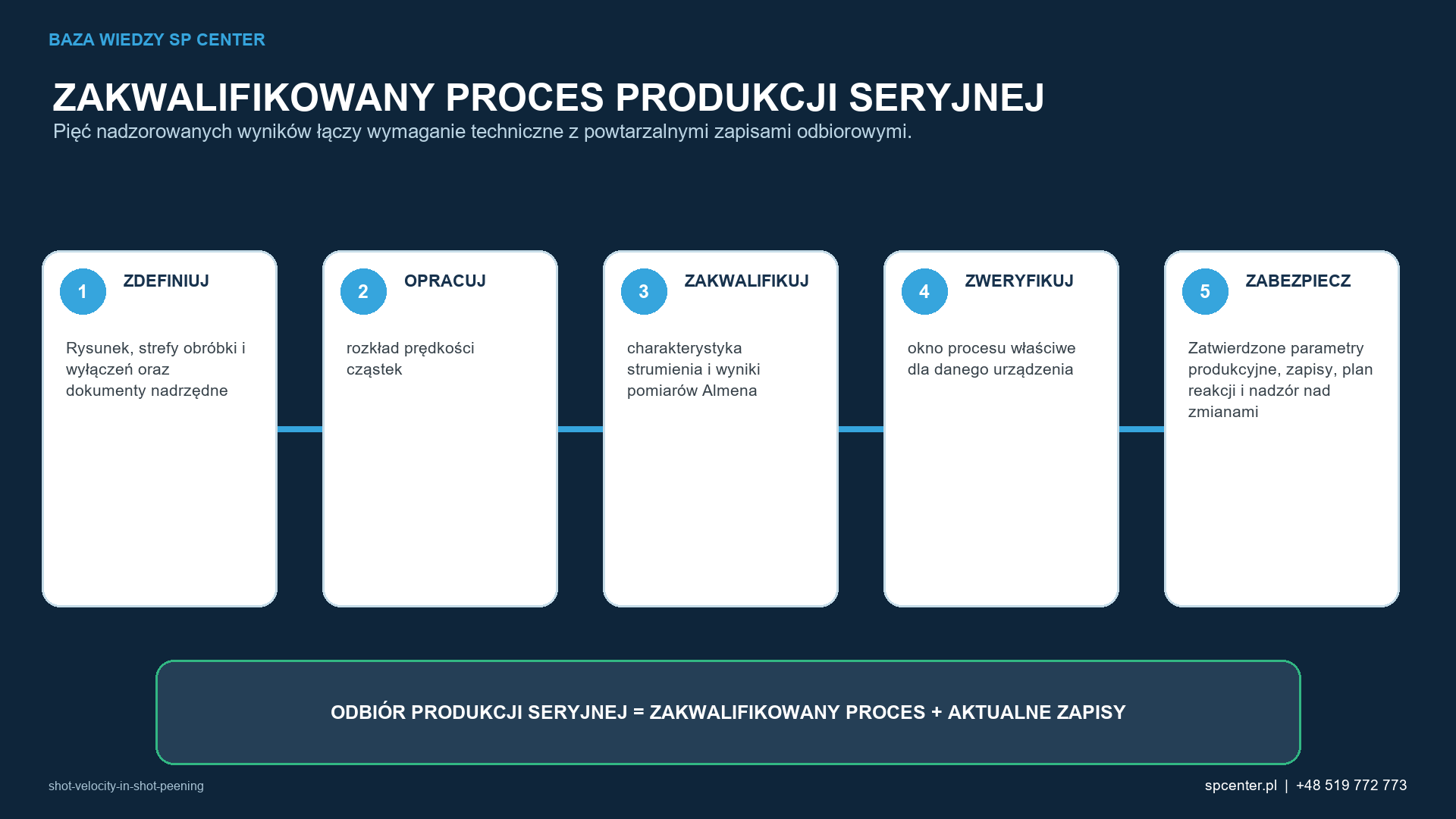

Co inżynierowie powinni wiedzieć o dającym się rzetelnie uzasadnić procesie kwalifikacji?
| Etap | Wymagany wynik |
|---|---|
| 1. Zdefiniowanie wymagań | Przywołane kryteria akceptacji medium, intensywności, pokrycia, powierzchni i części. |
| 2. Ustalenie konfiguracji wyposażenia | Maszyna, dysza/wirnik, przewody, podajnik, oprzyrządowanie i miejsca pomiaru. |
| 3. Opracowanie strumienia | Stabilne parametry wejściowe i przepływ medium dla wybranego zbioru cząstek medium. |
| 4. Określenie i weryfikacja intensywności | Krzywa nasycenia i weryfikacja zgodnie z aktualną procedurą SAE J443. |
| 5. Kwalifikacja sposobu doprowadzania strumienia do części | Pokrycie powierzchni w obszarach o geometrii krytycznej, chropowatość lub integralność powierzchni oraz wymiary. |
| 6. Ustanowienie nadzoru produkcji seryjnej | Wartości graniczne, alarmy, zapisy, utrzymanie ruchu i plan reagowania. |
| 7. Nadzór nad zmianami | Ponownie ocenić zmiany związane z prędkością względem podstawy kwalifikacji. |
Tabela 4. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 5. Kwalifikacja łączy parametry wejściowe maszyny z niezależnymi dowodami dotyczącymi strumienia i elementu.
Jak zakwalifikować prędkość śrutu i określić jej wpływ na intensywność procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku prędkości śrutu podczas kulowania i jej wpływu na intensywność procesu przegląd techniczny powinien obejmować rozkład prędkości cząstek, masę medium, twardość i kąt uderzenia, ciśnienie powietrza i stan układu dyszy albo wirnika i łopatek. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.

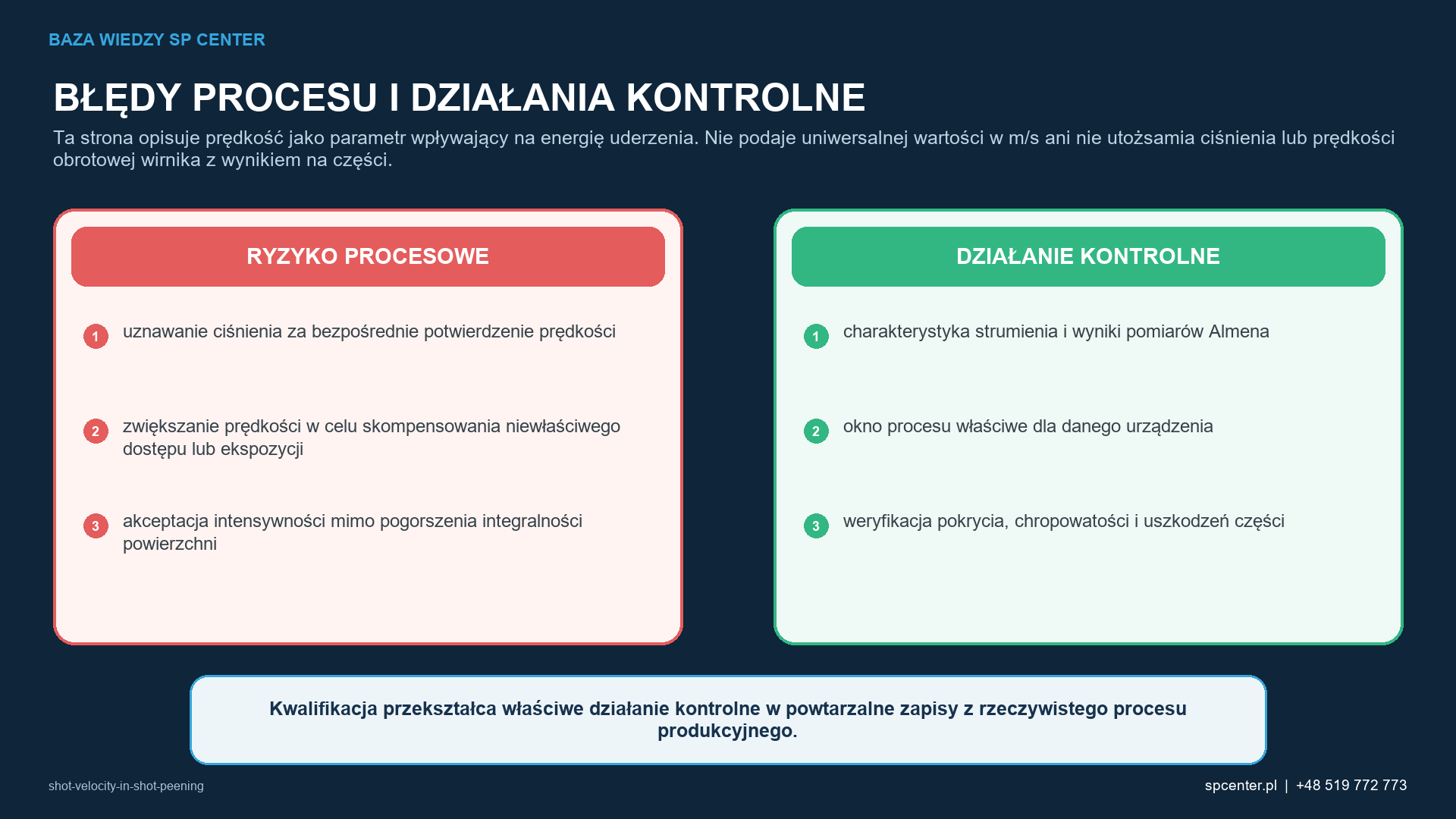

Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: traktowanie ciśnienia jako bezpośredniego potwierdzenia prędkości, zwiększanie prędkości w celu rozwiązania problemu z dostępem lub ekspozycją oraz akceptowanie intensywności mimo pogarszania się integralności powierzchni. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do rozkładu prędkości cząstek oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 5. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat prędkości medium podczas kulowania — jej wpływu na intensywność procesu — wymagają sprostowania?
SPRAWDŹ „Większa prędkość zawsze oznacza lepsze kulowanie”. Fałsz; wymaganym rezultatem jest zakwalifikowane okno procesu, a nie maksymalna energia.
SPRAWDŹ „Ciśnienie powietrza jest równe prędkości śrutu”. Fałsz; ciśnienie jest jednym z parametrów wejściowych systemu przyspieszania właściwego dla danego urządzenia.
SPRAWDŹ „Prawidłowe ciśnienie dowodzi prawidłowej intensywności”. Fałsz; intensywność określa się i weryfikuje niezależnie.
SPRAWDŹ „Większa intensywność dowodzi większej głębokości naprężeń szczątkowych”. Fałsz; zależność ta nie zawsze jest proporcjonalna.
SPRAWDŹ „Prędkość może zrekompensować niedostateczne pokrycie”. Fałsz; decydujące pozostają dostęp, kąt, ruch i ekspozycja.
Często zadawane pytania o prędkość śrutu w kulowaniu — jak wpływa na intensywność procesu
Czym jest prędkość śrutu w procesie kulowania?
Prędkość śrutu silnie wpływa na energię kinetyczną cząstek, a tym samym na intensywność pojedynczych uderzeń. Nie jest jednak odpowiednikiem intensywności Almena w rozumieniu wymagań kontraktowych.
Jaka jest prawidłowa prędkość śrutu podczas kulowania?
Nie istnieje jedna prawidłowa prędkość cząstek podczas kulowania. Zatwierdzone nastawy odpowiedzialne za uzyskanie prędkości zależą od medium, urządzeń, kąta, geometrii, wymaganej intensywności, pokrycia i kryteriów akceptacji elementu.
Czy ciśnienie powietrza jest równe prędkości śrutu?
Ciśnienie powietrza wpływa na przyspieszanie cząstek w układzie pneumatycznym, lecz na ich prędkość wpływają również geometria dyszy, straty w przewodzie, przepływ medium, odległość dyszy od powierzchni i właściwości cząstek. Ciśnienie jest nadzorowanym parametrem wejściowym maszyny, a nie uniwersalną miarą prędkości.
Jakie zmienne wpływają na prędkość śrutu podczas kulowania?
Prędkość śrutu w kulowaniu zależy od rozkładu prędkości cząstek, masy i twardości medium, kąta uderzenia, ciśnienia powietrza i stanu dyszy albo stanu układu koła i łopatek. Technologia produkcyjna musi również obejmować kontrolę charakterystyki strumienia i wyników badań Almena, okna roboczego właściwego dla danego urządzenia oraz weryfikację pokrycia powierzchni części, chropowatości i uszkodzeń.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność prędkości śrutu podczas kulowania?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł objaśnia prędkość jako parametr wejściowy wpływający na energię uderzenia. Nie określa uniwersalnej wartości w m/s ani nie utożsamia bezpośrednio ciśnienia lub prędkości obrotowej wirnika z wynikami uzyskiwanymi na części.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące prędkości śrutu w kulowaniu?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do prędkości śrutu podczas kulowania?
Mające zastosowanie dokumenty zależą od umowy i części. W niniejszym przewodniku sprawdzono informacje wydawców dotyczące SAE J443_202512, SAE J442_202602, SAE J2441_202511 i AMS2430U, jednak wiążące pozostają wydania przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące prędkości śrutu w procesie kulowania?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Równanie Eₖ = ½mv² stosuj wyłącznie jako wyjaśnienie fizyczne, a nie jako kompletny model procesu.
- Należy rozróżniać ciśnienie lub prędkość koła rzutowego, prędkość medium, intensywność Almena i pokrycie.
- Opracować prędkość łącznie z wielkością, materiałem i twardością medium oraz jego strumieniem masowym.
- Oprócz intensywności zweryfikować stan powierzchni i geometrię elementu.
- Istotne zmiany ciśnienia, prędkości koła lub konfiguracji należy traktować jako zmiany procesu.
- Utrzymywać wyposażenie w odpowiednim stanie i monitorować zmienne wymagane w kwalifikowanym planie kontroli.
