Intensywność Almena jest znormalizowaną miarą oddziaływania strumienia kulującego, podawaną jako wartość strzałki ugięcia wraz z typem zastosowanej płytki Almena. Wyznacza się ją na podstawie wyników wielu ekspozycji i krzywej nasycenia zgodnie z obowiązującą procedurą; pojedynczy odczyt płytki nie wystarcza do ustalenia intensywności. Punkt nasycenia nie jest maksimum krzywej, a intensywność Almena nie stanowi bezpośredniego pomiaru naprężeń szczątkowych, pokrycia ani trwałości zmęczeniowej elementu. Wymagany zakres, metoda i częstotliwość weryfikacji wynikają z rysunku, specyfikacji procesu i powołanego wydania dokumentu.

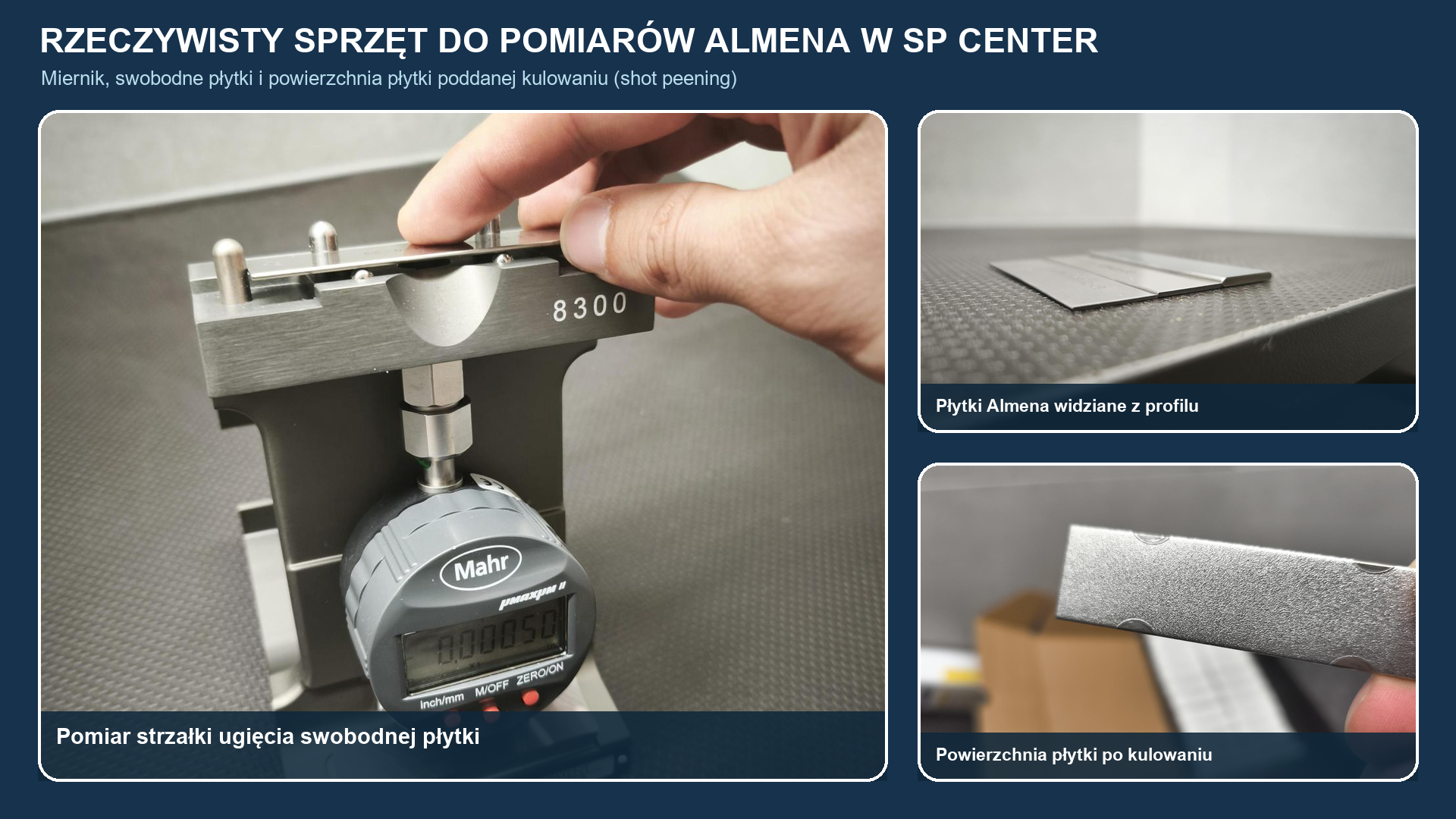

Rysunek 1 przedstawia rzeczywiste wyposażenie pomiarowe i płytki testowe SP Center. Nową znormalizowaną płytkę poddaje się ekspozycji w kontrolowanych warunkach, jej ugięcie po zwolnieniu mierzy się miernikiem Almena, a wynik nasycenia wyznacza się na podstawie kilku kontrolowanych ekspozycji. Wymiary, geometria styku i szczegóły akceptacji nadal wynikają z przywołanego dokumentu.
Czym jest intensywność Almena w procesie kulowania?
Intensywność Almena jest znormalizowanym wynikiem kontroli procesu służącym do scharakteryzowania oddziaływania strumienia kulującego. Płytkę badawczą ze stali sprężynowej poddaje się ekspozycji w określonym uchwycie, następnie wyjmuje, pozwala jej się wygiąć i mierzy odpowiednim przyrządem. Podawany wynik łączy strzałka ugięcia w punkcie nasycenia z rodziną płytek, na przykład jako wynik dla płytki typu A. Bez oznaczenia typu płytki wartość jest niekompletna.
Metoda ta umożliwia porównywanie różnych konfiguracji urządzeń w znormalizowanym miejscu pomiarowym, ale nie czyni z płytki Almena repliki części. Reakcja płytki zależy od jej kontrolowanych właściwości i ekspozycji; naprężenia szczątkowe, chropowatość, odkształcenie i trwałość części zależą również od materiału, twardości, geometrii, wcześniejszej obróbki, kąta uderzenia, pokrycia powierzchni i innych szczegółów sposobu realizacji procesu.
Z tego powodu zgodny wynik intensywności jest niezbędnym potwierdzeniem w wielu procesach kontrolowanego kulowania, lecz sam w sobie nie gwarantuje wymaganych właściwości. Należy go rozpatrywać łącznie z pokryciem powierzchni, medium do kulowania, ustawieniem części, monitorowaniem procesu oraz nadrzędnymi wymaganiami technicznymi.
| Termin | Definicja robocza | Częsty błąd |
|---|---|---|
| Strzałka ugięcia | Krzywizna zmierzona po zwolnieniu eksponowanej płytki i umieszczeniu jej w odpowiednim mierniku Almena | Uznawanie dowolnego pojedynczego odczytu strzałki ugięcia za intensywność procesu |
| Krzywa nasycenia | Zależność między ekspozycją a zmierzoną strzałką ugięcia przy użyciu kilku znormalizowanych płytek | Poszukiwanie najwyższego punktu na wykresie lub idealnie płaskiej krzywej |
| Intensywność Almena | Strzałka ugięcia przy nasyceniu podana wraz z typem płytki zgodnie z przywołaną metodą | Pominięcie oznaczenia N, A lub C albo podanie zamiast niego ciśnienia maszyny |
| Weryfikacja | Potwierdzenie, że dopuszczony proces nadal zapewnia wymaganą intensywność w określonym miejscu i z określoną częstotliwością | Zakładanie, że pierwotna krzywa opracowana na etapie rozwoju procesu stanowi podstawę dopuszczenia każdej późniejszej partii |
Tabela 1. Strzałka ugięcia, nasycenie, intensywność i weryfikacja są pojęciami powiązanymi, lecz odrębnymi.
KOMPLETNE RAPORTOWANIE Podawać wyznaczoną wartość lub zakres strzałki ugięcia wraz z typem płytki Almena oraz właściwymi jednostkami lub przyjętą konwencją zapisu.
Jak płytka Almena przekształca uderzenia podczas kulowania w mierzalną strzałka ugięcia?
Podczas ekspozycji powtarzające się uderzenia medium odkształcają plastycznie kulowaną powierzchnię znormalizowanej płytki. W trakcie ekspozycji płytka jest unieruchomiona w uchwycie. Po jej wyjęciu nierównowaga odkształceń na grubości powoduje wygięcie. Przyrząd mierzy powstałą strzałkę ugięcia przy określonej orientacji i warunkach styku.
Kontrolowana płytka, uchwyt i miernik tworzą system pomiarowy, a nie trzy zamienne pomoce warsztatowe. Na zapis mogą wpływać stan płytki, jej przechowywanie i sposób manipulowania, czystość i geometria uchwytu, mocowanie, stan miernika, zerowanie, technika operatora oraz czas wykonania pomiaru. Aktualny publicznie dostępny zakres SAE J442 opisuje wymagania dotyczące wyposażenia i materiałów stosowanych do pomiaru intensywności kulowania; wykonawca procesu powinien dysponować właściwą rewizją dokumentu nadrzędnego.
Płytki nie wolno prostować ani ponownie używać. Każdy punkt danych wymaga nowej, zgodnej płytki poddanej ekspozycji przez zaplanowany czas. Wynik powinien zachować identyfikowalność z konfiguracją, położeniem uchwytu, rodziną płytek i zapisem pomiarowym.
Jak odczytywać oznaczenie intensywności Almena, na przykład 0,012–0,016A?
W powszechnie stosowanym zapisie calowym 0,012-0,016A oznacza dopuszczalny zakres strzałki ugięcia od 0,012 do 0,016 inch na płytce A. Odpowiada to w przybliżeniu wartościom od 0,305 do 0,406 mm, lecz umowa nie powinna opierać się na nieokreślonej konwencji przeliczania. W dokumentacji metrycznej należy jednoznacznie podawać milimetry, a przyrostek oznaczający płytkę musi pozostać dołączony do wartości.
Te same cyfry z inną rodziną płytek nie opisują tego samego znormalizowanego warunku procesu. Płytki N, A i C różnią się sztywnością i zakresami roboczymi. Dostawca nie powinien usuwać oznaczenia literowego, zmieniać rodziny płytek ani przeliczać zakresu intuicyjnie. Wybraną płytkę i wszelkie dopuszczalne zależności między rodzinami określa mająca zastosowanie norma lub dokument klienta.
Należy również odróżnić zakres określony na rysunku od pojedynczego wyniku wyznaczonego na podstawie pomiarów. Wymaganie takie jak 0,012-0,016A określa przedział akceptacji, natomiast krzywa opracowana podczas rozwoju procesu może wyznaczać konkretny wynik w tym przedziale. Zapisy produkcyjne powinny jednoznacznie wskazywać, czy dana liczba jest granicą specyfikacji, wynikiem wyznaczonym dla konfiguracji procesu czy odczytem weryfikacyjnym.
PRZYKŁAD OZNACZENIA 0,012–0,016A to zakres wraz z oznaczeniem płytki A. Nie jest to 0,012–0,016 bar, nastawa ciśnienia ani wartość naprężeń szczątkowych.
Jaka jest różnica między płytkami Almena N, A i C?
Oznaczenia N, A i C odnoszą się do znormalizowanych rodzin płytek o różnej sztywności. Płytki N stosuje się przy niższych intensywnościach, płytki A w zakresie pośrednim, a płytki C przy wyższych intensywnościach. Ten względny opis jest przydatny podczas planowania, lecz dokładne wymagania dotyczące wymiarów, materiału, płaskości, twardości, wzorcowania i zakresu stosowania muszą wynikać z przywołanej wersji SAE J442 lub nadrzędnej specyfikacji klienta.
Właściwa płytka utrzymuje mierzoną odpowiedź w użytecznym zakresie metody. Płytka zbyt podatna lub zbyt sztywna dla danego procesu może stanowić niewłaściwą podstawę badania, nawet jeśli miernik wskazuje wartość liczbową. Wyboru należy zatem dokonać przed ustaleniem planu ekspozycji i zapisać go w zatwierdzonej sposobu realizacji procesu.
Nie traktuj trzech rodzin jako prostych jednostek, które można dowolnie przeliczać. Jeżeli wymaganie wydaje się sprzeczne z oczekiwaną intensywnością procesu, wyjaśnij to z jednostką odpowiedzialną za projekt lub specyfikację, zamiast bez uzgodnienia wybierać inną płytkę.
Czym jest krzywa nasycenia w procesie kulowania?
Krzywa nasycenia przedstawia zależność zmierzonej strzałki ugięcia od ekspozycji. Początkowe przyrosty ekspozycji zwykle powodują stosunkowo duże wzrosty strzałki ugięcia, natomiast kolejne przyrosty dają coraz mniejszy efekt. Dane uzyskuje się z kilku nowych płytek poddawanych ekspozycji w kontrolowanych, rosnących odstępach czasu. Intensywność kulowania wyznacza się następnie z dopasowanej krzywej albo metodą obliczeniową wymaganą przez przywołaną procedurę.
Punkt nasycenia nie jest maksymalną zmierzoną strzałką ugięcia, a krzywa nie musi stać się idealnie pozioma. W klasycznej interpretacji T–2T stosowanej w wielu wymaganiach T oznacza czas ekspozycji, przy którym jego podwojenie do 2T powoduje wzrost strzałki ugięcia nie większy niż dopuszczalny wzrost względny, zwykle 10%. Intensywnością jest strzałka ugięcia w punkcie T, podawana wraz z typem płytki. Rzeczywisty sposób obliczeń i szczegóły kryteriów akceptacji określa aktualnie obowiązująca procedura oraz każda dopuszczona metoda komputerowego wyznaczania krzywej.
SAE J2597 określa procedurę komputerowego generowania krzywych nasycenia i wymaga, aby dla określonych w niej zestawów danych obliczona intensywność mieściła się w paśmie tolerancji. Oprogramowanie może zwiększyć spójność, lecz nie naprawi danych niskiej jakości, niekontrolowanej ekspozycji ani niereprezentatywnego położenia uchwytu. O wyniku nadal decydują jakość danych wejściowych i nadzór nad metodą.
KLUCZOWE ROZRÓŻNIENIE Nasycenie jest zdefiniowanym punktem zależności między ekspozycją a reakcją. Nie jest maksimum krzywej i nie można go ustalić na podstawie jednej płytki.
Jak oblicza się intensywność Almena na podstawie T i 2T?
Rozważmy celowo uproszczony zestaw danych służący wyłącznie do wyjaśnienia tej zasady. Załóżmy, że dopasowana strzałka ugięcia wynosi 0,0130 cala przy ekspozycji T oraz 0,0141 cala przy 2T. Przyrost wynosi 0,0011 cala, czyli około 8,5% względem wartości przy T. Zgodnie z kryterium dopuszczającym przyrost od T do 2T nie większy niż 10% punkt ten spełnia warunek nasycenia, a podana przykładowa intensywność wynosi 0,0130A.
Gdyby wartość przy 2T wynosiła 0,0148 inch, wzrost względem 0,0130 inch wyniósłby około 13,8%, a więc rozpatrywana wartość T nie spełniałaby tego samego kryterium. Należałoby ocenić późniejszą wartość T na dopasowanej krzywej odpowiedzi. W rzeczywistym opracowaniu procesu wykorzystuje się pełny zestaw danych, wymaganą metodę wyznaczania krzywej, jednostki, tolerancje i zasady odbioru; nie należy sprowadzać go do obliczenia warsztatowego na podstawie dwóch odczytów.
Ekspozycję można wyrazić czasem, liczbą przejść lub inną kontrolowaną wielkością równoważną określoną przez urządzenie i metodę. Niezależnie od wyboru musi ona wzrastać monotonicznie i być powtarzalna. Krzywa powinna obejmować punkty po obu stronach wyznaczonego obszaru, aby wynik był poparty danymi, a nie ekstrapolowany z wąskiej lub niewłaściwie rozmieszczonej grupy punktów.
WYŁĄCZNIE PRZYKŁAD Podany zestaw wartości wyjaśnia zasadę T-to-2T; nie stanowi zbioru danych produkcyjnych, zapisu akceptacji ani zamiennika przywołanej procedury.

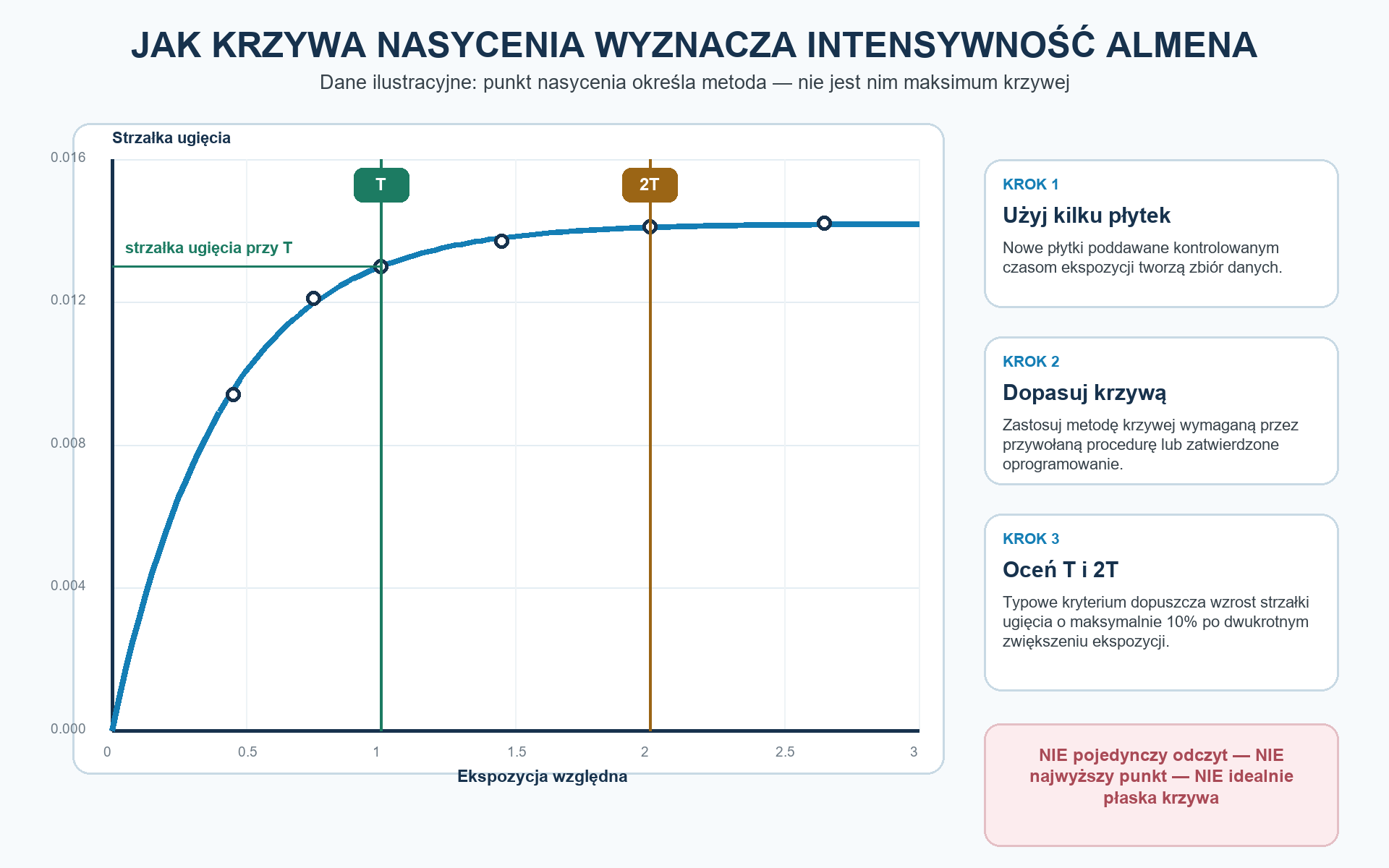

Rysunek 2 przedstawia klasyczne wyjaśnienie zależności T–2T na krzywej odpowiedzi na ekspozycję. Wiele punktów pomiarowych stanowi podstawę dopasowanej charakterystyki; punkt wyznaczony ocenia się zgodnie z metodą nadrzędną i nie wybiera się go tylko dlatego, że odpowiada najwyższemu odczytowi.
Jaka jest różnica między wyznaczaniem a weryfikowaniem intensywności Almena?
Ustalanie intensywności stanowi etap opracowania procesu. Wykonawca procesu wyznacza reprezentatywne położenia uchwytów płytek, utrzymuje urządzenie i obieg medium w stanie kontrolowanym, poddaje kilka płytek ekspozycji przez różne czasy i wyznacza wynik nasycenia. Zatwierdzone wyniki ustalają zależność między urządzeniem, medium, uchwytem, dyszą lub kołem rzutowym, ruchem części, ekspozycją i mapą położeń uchwytów płytek.
Weryfikacja potwierdza, że zatwierdzony przebieg procesu nadal zapewnia wymaganą intensywność w określonym miejscu i z określoną częstotliwością. Nie stanowi ona pozwolenia na zmianę nastaw procesu do chwili, gdy jedna dogodnie dobrana płytka znajdzie się w wymaganym zakresie. Aktualny publicznie dostępny zakres normy SAE J443 wyraźnie obejmuje zarówno wyznaczanie, jak i weryfikowanie intensywności kulowania; szczegółowa metoda oraz wymagania klienta przekazane w łańcuchu dostaw określają wymagane dowody.
Zmiana może unieważnić podstawę kwalifikacji, nawet gdy maszyna ma ten sam numer ewidencyjny. Na odpowiedź mogą wpływać wielkość lub stan medium, ciśnienie podawania lub prędkość wirnika, przepływ, geometria dyszy, odległość robocza, kąt, uchwyt, ruch części, położenie oprawki, konserwacja, oprogramowanie sterujące i wyposażenie pomiarowe. Plan jakości powinien określać, które zmiany wymagają przeglądu, wyznaczenia nowej krzywej, ponownego mapowania, ponownej kwalifikacji lub zatwierdzenia przez klienta.
| Etap | Działanie | Dowody wymagane do dopuszczenia |
|---|---|---|
| 1. Zdefiniowanie | Potwierdź strefy obróbki, zakres intensywności, typ płytki Almena, przywołane dokumenty, medium i jednostka odbiorowa | Nadzorowany rysunek, specyfikacja i wymagania wynikające z zamówienia zakupu |
| 2. Konfiguracja | Zamontować uchwyty w reprezentatywnych położeniach oraz zablokować warunki dotyczące urządzenia, przyrządu mocującego, medium i ruchu | Zatwierdzona konfiguracja stanowiska i identyfikowalne wyposażenie badawcze |
| 3. Przeprowadzenie ekspozycji | Wykonaj próby z kilkoma nowymi płytkami dla zaplanowanych stopni ekspozycji, nie używając płytek ponownie | Zarejestrowane wartości ekspozycji i oznaczenia płytek |
| 4. Pomiar | Zwolnić płytkę i zmierzyć strzałka ugięcia odpowiednim przyrządem oraz właściwą metodą | Identyfikowalny zapis pomiaru |
| 5. Wyznaczenie | Wykreśl krzywą nasycenia i wyznacz intensywność przy użyciu przywołanej metody lub zatwierdzonego oprogramowania | Zaakceptowana krzywa, zestaw danych i raportowana wartość wraz z typem płytki |
| 6. Zatwierdzenie i weryfikacja konfiguracji procesu | Zatwierdzić program procesu produkcyjnego, ustalić miejsca i częstotliwość weryfikacji oraz nadzorować zmiany | Zatwierdzona instrukcja, zapisy z produkcji seryjnej i plan reagowania |
Tabela 4. Opracowanie intensywności łączy wymaganie, dane uzyskane metodą znormalizowaną, zatwierdzone nastawy procesu i weryfikację w produkcji seryjnej.

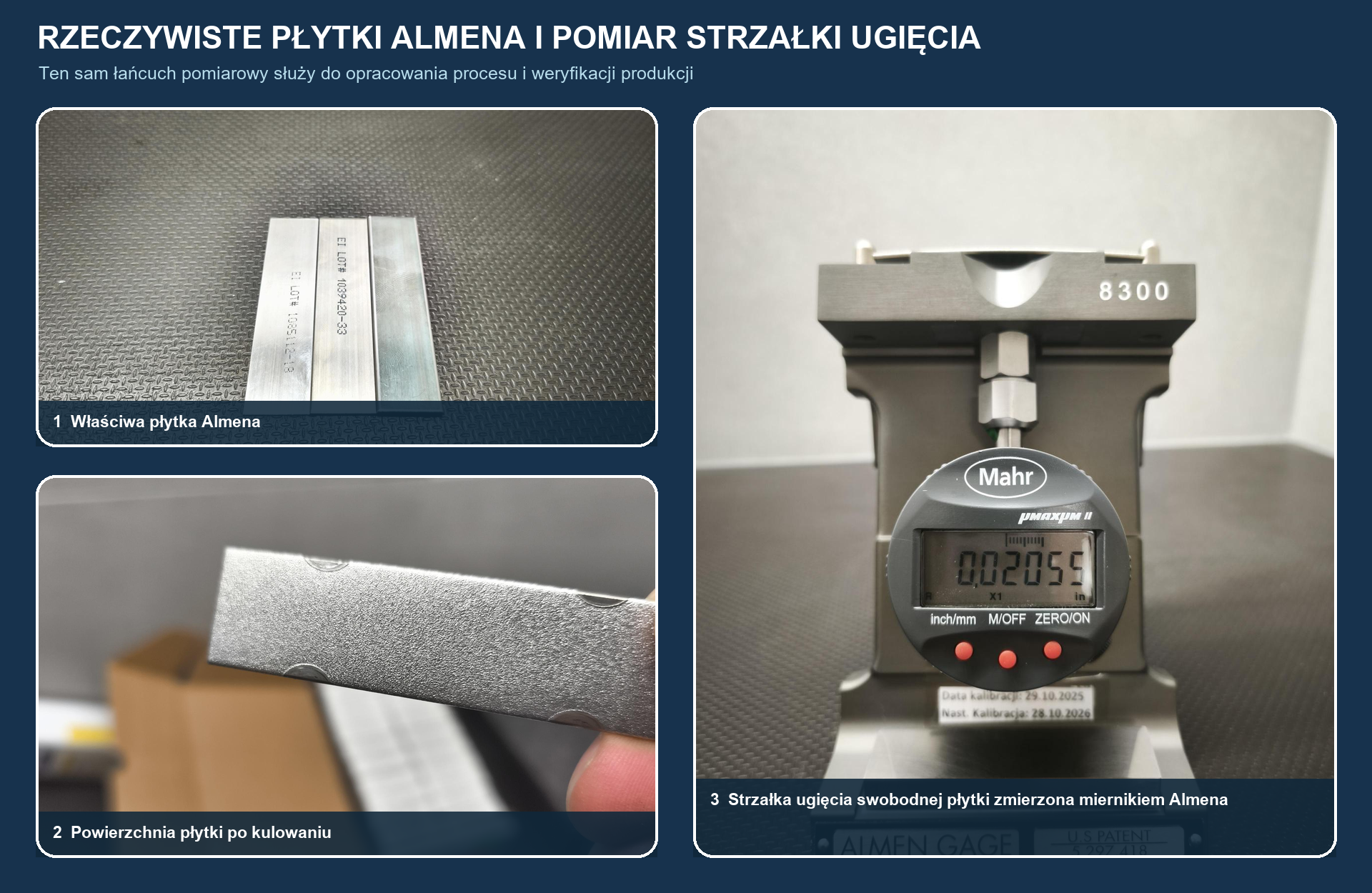

Rysunek 3 dokumentuje fizyczny łańcuch pomiarowy z użyciem rzeczywistych płytek i miernika Almena firmy SP Center. Podczas ustalania podstawy intensywności wykorzystuje się kilka takich kontrolowanych wyników do jej utworzenia i zatwierdzenia; weryfikacja produkcyjna sprawdza dopuszczony proces w wymaganych miejscach i z wymaganą częstotliwością. Zmiany i niepowodzenia muszą być obsługiwane zgodnie z zatwierdzonym planem przeglądu i reagowania.
Które zmienne procesu wpływają na intensywność Almena?
Na intensywność wpływają pęd i ukierunkowanie strumienia medium. Znaczenie mogą mieć prędkość, wielkość, masa, gęstość, twardość i stan medium, a także natężenie przepływu oraz udział medium, który rzeczywiście dociera do uchwytu. W układach pneumatycznych ciśnienie jest tylko parametrem wejściowym; konstrukcja i zużycie dyszy, straty w przewodach oraz warunki przepływu wpływają na oddziaływanie na płytkę. W układach wirnikowych prędkość koła również stanowi tylko jeden z czynników kształtujących dostarczany strumień.
Znaczenie mają również geometria i ruch. Kąt uderzenia, odległość robocza, położenie dyszy lub wirnika, zacienienie, zakłócenia powodowane przez uchwyt, ruch posuwowy, obrót i czas zatrzymania decydują o tym, jak strumień dociera do danego miejsca. Dlatego wynik zgodny z wymaganiami uzyskany na jednym uchwycie nie dowodzi automatycznie, że taką samą intensywność osiąga się na każdej powierzchni złożonej części. Mapa uchwytu i zatwierdzone miejsca reprezentatywne wiążą znormalizowany pomiar z rzeczywistą konfiguracją produkcyjną.
Zmienność systemu pomiarowego może naśladować zmienność procesu. Płytki niewłaściwej rodziny, płytki uszkodzone lub niezgodne z wymaganiami, zabrudzone uchwyty, błędy mocowania, błąd zerowania miernika i niespójna technika pomiarowa mogą zmieniać zarejestrowaną wartość. Podczas rozwiązywania problemów należy ocenić cały łańcuch pomiaru i podawania medium, zamiast od razu regulować ciśnienie lub prędkość wirnika.
Czy intensywność Almena jest tym samym co pokrycie, naprężenia szczątkowe lub właściwości zmęczeniowe?
Nie. Intensywność charakteryzuje znormalizowane oddziaływanie strumienia. Pokrycie odpowiada na pytanie, czy wymagana powierzchnia części została poddana uderzeniom, a gdy określono wartość powyżej początkowego pełnego pokrycia, kontroluje wielokrotność ekspozycji. SAE J2277 omawia pokrycie oddzielnie; prawidłowy wynik intensywności nie potwierdza pełnej obróbki zagłębionego promienia przejścia ani zamaskowanej granicy.
Naprężenia szczątkowe są reakcją części na proces. Krzywizna płytki Almena wynika z jej reakcji na uderzenia, jednak podawana intensywność nie jest wynikiem dyfrakcji rentgenowskiej i nie można jej określać jako wartości naprężeń szczątkowych w obrabianym elemencie. Dwa procesy mogą dawać podobną intensywność Almena, a mimo to prowadzić do różnych wyników w części ze względu na różnice w medium, kącie uderzenia, materiale, twardości, geometrii, pokryciu powierzchni i kolejności operacji.
Właściwości zmęczeniowe są wynikiem znajdującym się dalej w łańcuchu zależności. Zgodny z wymaganiami zapis Almena potwierdza kontrolę procesu, lecz nie określa ilościowo wzrostu trwałości zmęczeniowej. Każde twierdzenie dotyczące właściwości użytkowych wymaga zatwierdzonej dokumentacji reprezentatywnej dla części, materiału, stanu powierzchni, obciążenia, środowiska i technologii wytwarzania.
| Pytanie | Charakterystyka | Dokumentacja potwierdzająca |
|---|---|---|
| Jaki znormalizowany efekt wywołuje strumień medium do kulowania? | Intensywność Almena | Właściwa płytka, uchwyt i przyrząd pomiarowy oraz procedura wyznaczania lub weryfikacji |
| Czy medium uderzało w określoną powierzchnię części? | Pokrycie powierzchni | Zatwierdzona metoda oceny powierzchni i kontrolowany sposób prowadzenia ekspozycji |
| Jaki stan naprężeń występuje w obrabianym elemencie? | Profil naprężeń szczątkowych | Określony pomiar elementu, na przykład pomiar zatwierdzoną metodą dyfrakcyjną |
| Jak część zachowuje się pod obciążeniem reprezentatywnym dla warunków eksploatacji? | Właściwości zmęczeniowe lub trwałościowe | Zatwierdzone wyniki badań, analiz, zastosowania wzorca lub eksploatacji |
| Jakie nastawy pozwalają urządzeniu odtworzyć przebieg procesu? | Parametry wejściowe maszyny | Kontrolowane ciśnienie lub prędkość wirnika, natężenie przepływu, ruch, uchwyt i geometria oraz zapisy z monitorowania |
Tabela 2. Intensywność, pokrycie powierzchni, naprężenia szczątkowe, właściwości użytkowe i parametry wejściowe maszyny wymagają oddzielnych dowodów.
NIE ZASTĘPUJ Intensywność, pokrycie, naprężenia szczątkowe i właściwości użytkowe części są powiązanymi wielkościami inżynieryjnymi, lecz żadna z nich nie stanowi bezpośredniego liczbowego zamiennika innej.
Co należy zrobić, gdy intensywność Almena znajduje się poza określonym zakresem?
Wynik poza zakresem stanowi niezgodność, dopóki zatwierdzony system nie rozstrzygnie inaczej. Należy wstrzymać dopuszczanie wyrobów objętych problemem, zabezpieczyć wynik i informacje o stanie urządzeń, a w planie reagowania wskazać części lub partie, których problem może dotyczyć. Powtórzenie badania bez udokumentowania pierwotnego niepowodzenia nie jest działaniem korygującym.
Badanie należy rozpocząć od dokumentacji: tożsamości i stanu płytki, zamocowania uchwytu, stanu miernika, programu ekspozycji, stanu i przepływu medium, nastaw układu podawania, stanu dyszy lub koła rzutowego, przyrządu mocującego i ruchu, konserwacji oraz ostatnich zmian. Przed ponownym wykonaniem wymaganej weryfikacji należy usunąć możliwą do przypisania przyczynę. Decyzja dotycząca dalszego postępowania z wyrobem należy do wyznaczonych osób odpowiedzialnych za jakość i kwestie inżynieryjne.
Nie akceptuj wysokiego wyniku tylko dlatego, że większa intensywność wydaje się korzystna. Nadmierna intensywność oddziaływania może wykraczać poza zwalidowany proces i wpływać na chropowatość, odkształcenia, integralność powierzchni lub reakcję elementu. Podobnie niskiego wyniku nie można zrekompensować większym pokryciem, chyba że nadrzędna dokumentacja inżynierska wyraźnie określa taką zależność.
| Ustalenie | Dlaczego to ma znaczenie | Kontrolowana reakcja |
|---|---|---|
| Intensywność poniżej dolnej granicy | Znormalizowane oddziaływanie strumienia jest niewystarczające do spełnienia zatwierdzonego wymagania | Należy wstrzymać dopuszczenie, sprawdzić cały system, usunąć przyczynę szczególną i powtórzyć wymaganą weryfikację. |
| Intensywność powyżej górnej granicy | Bardziej agresywne kulowanie nie jest automatycznie dopuszczalne i może wpływać na integralność powierzchni lub geometrię | Traktować jako niezgodność; nie przyjmować założenia, że większa wartość jest lepsza |
| Krzywa nie pozwala uzyskać ważnego wyniku | Zbyt mała liczba punktów, niewłaściwe odstępy, rozrzut lub nieodpowiedni zakres ekspozycji mogą sprawić, że wyznaczona wartość będzie niewiarygodna | Powtórzyć prace rozwojowe z odpowiednimi stopniami ekspozycji i w kontrolowanych warunkach prób |
| Wynik zmienia się w granicach zakresu | Trend może sygnalizować zmianę medium, sposobu podawania, oprzyrządowania, ruchu lub pomiaru przed przekroczeniem wartości granicznej | Stosować zatwierdzony plan reagowania i badać trendy, zamiast czekać na awarię |
| Konfiguracja procesu uległa zmianie | Pierwotna mapa intensywności lub podstawa weryfikacji może już nie odzwierciedlać warunków produkcji | Ocenić wpływ oraz w razie potrzeby powtórzyć opracowanie procesu, mapowanie, weryfikację lub kwalifikację |
Tabela 3. Wynik intensywności wykraczający poza zakres lub niepoparty dowodami wymaga kontrolowanej reakcji technicznej.
ZASADA REAKCJI Zabezpiecz wyrób, zbadaj problem, skoryguj proces, przeprowadź ponowną weryfikację i uzyskaj zatwierdzoną decyzję dotyczącą dalszego postępowania z wyrobem. Nigdy nie koryguj zapisu po fakcie.
Jak należy określić intensywność Almena na rysunku lub w zamówieniu?
Zamówienie powinno określać pełny zakres intensywności, typ płytki Almena, jednostki lub przyjętą konwencję zapisu, obowiązujące dokumenty i ich rewizje, wymagane pokrycie powierzchni, strefy obróbki i strefy wyłączone, ograniczenia dotyczące medium, kolejność operacji produkcyjnych, wymagania kwalifikacyjne oraz wymaganą dokumentację. Jeżeli zastosowanie ma więcej niż jeden dokument, rysunek i specyfikacja procesu powinny określać ich pierwszeństwo.
Należy unikać niepełnych uwag, takich jak „kulować do 0,014”, „zastosować standardową intensywność” lub „ustawić ciśnienie tak, aby uzyskać pokrycie”. Pomijają one rodzinę płytek, mylą wielkość wejściową procesu ze znormalizowanym wynikiem albo nie określają jasno metody odbioru. Jeżeli klient wymaga mapy intensywności, wyznaczonych położeń uchwytów lub określonej częstotliwości weryfikacji, informacje te muszą dotrzeć do wykonawcy procesu przed sporządzeniem oferty i zatwierdzeniem sposobu realizacji procesu.
W celu przeprowadzenia przez SP Center oceny wykonalności należy przesłać nadzorowany rysunek i jego rewizję, informacje o materiale i stanie po obróbce cieplnej, wymiary i liczby części, strefy obróbki i maskowania, intensywność i pokrycie powierzchni, wymagania dotyczące medium, operacje poprzedzające i następujące, zakres kwalifikacji oraz wymagania dotyczące certyfikatów. Należy napisać na adres [email protected] lub zadzwonić pod numer +48 519 772 773.
| Element specyfikacji | Jednoznaczne informacje | Niejednoznaczność, której należy unikać |
|---|---|---|
| Intensywność | Kompletne dolne i górne wartości graniczne wraz z typem płytki oraz jednostkami/konwencją | Kulować do średniej intensywności |
| Metoda | Obowiązująca norma, specyfikacja klienta i rewizja | Zgodnie z normą branżową |
| Miejsce | Strefy obróbki wraz z miejscami uchwytów płytek Almena wskazanymi na mapie lub zatwierdzonym ustawieniem reprezentatywnym | Sprawdź intensywność w pobliżu części |
| Pokrycie powierzchni | Oddziel wymaganie procentowe lub dotyczące ekspozycji od metody kontroli | Traktowanie pokrycia jako dowodu intensywności |
| Medium i proces | Dopuszczalna rodzina i wielkość medium oraz wymagane środki monitorowania lub kwalifikowania urządzeń | Dowolne równoważne medium |
| Zapisy | Zatwierdzenie krzywej lub ustawienia, wynik weryfikacji, typ płytki, wyposażenie, zatwierdzony zestaw parametrów, partia i identyfikowalność | Wymagany certyfikat |
| Nadzór nad zmianami | Zmiany wymagające przeglądu, ponownego mapowania, ponownej weryfikacji lub zatwierdzenia przez klienta | Dopuszczona równoważna konfiguracja |
Tabela 5. Jednoznaczny język specyfikacji usuwa niejasności przed opracowaniem procesu i sporządzeniem oferty.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij pełne oznaczenie intensywności, obowiązujące wydania dokumentów, strefy obróbki, pokrycie, medium, liczby części i wymagane zapisy na adres [email protected] lub zadzwoń pod numer +48 519 772 773.
Jakie są powszechne mity dotyczące intensywności Almena?
MIT: Jeden odczyt z płytki stanowi intensywność Almena. Fałsz. Pojedynczy odczyt jest wynikiem strzałki ugięcia. Intensywność wyznacza się na podstawie wymaganej procedury nasycenia obejmującej wiele ekspozycji.
MIT: Nasycenie jest punktem maksymalnym krzywej. Fałsz. Nasycenie wyznacza się na podstawie wymaganego kryterium zależności reakcji od ekspozycji; krzywa nie musi osiągać maksimum ani stawać się płaska.
MIT: Wyższa intensywność jest zawsze lepsza. Fałsz. Wymagany jest określony i zwalidowany zakres. Wysoki wynik nie jest automatycznie akceptowalny.
MIT: Intensywność Almena mierzy naprężenia szczątkowe w części. Fałsz. Charakteryzuje ona reakcję znormalizowanej płytki; naprężenia szczątkowe w części wymagają odrębnego, zatwierdzonego pomiaru.
MIT: Prawidłowa intensywność dowodzi pełnego pokrycia powierzchni. Fałsz. Pokrycie jest odrębnym parametrem kontroli powierzchni części i może być niewystarczające w osłoniętych obszarach geometrii.
MIT: Ciśnienie lub prędkość koła są miarą intensywności. Fałsz. Są to parametry wejściowe maszyny. Uzyskana intensywność zależy również od medium, przepływu, urządzenia, geometrii i ustawienia części.
Często zadawane pytania o intensywność Almena
Co mierzy intensywność Almena?
Mierzy znormalizowane oddziaływanie strumienia kulującego na podstawie strzałki ugięcia nasycenia odpowiedniej płytki Almena. Nie mierzy bezpośrednio naprężeń szczątkowych ani trwałości zmęczeniowej części.
Czy intensywność Almena można wyznaczyć na podstawie jednej płytki pomiarowej?
Nie. Jedna płytka zapewnia jeden punkt danych strzałki ugięcia. Wyznaczenie intensywności wymaga kilku kontrolowanych ekspozycji oraz procedury nasycenia określonej w przywołanym dokumencie.
Co oznacza litera A w oznaczeniu 0,014A?
Litera A identyfikuje rodzinę płytek Almena. Przyrostek stanowi część wyniku i nie wolno go pomijać ani traktować jako jednostki, którą można dowolnie zamieniać z N lub C.
Na czym polega reguła 10% dotycząca krzywej nasycenia Almena?
W klasycznej interpretacji T–2T rozpatrywana wartość T spełnia warunek nasycenia, gdy podwojenie ekspozycji do 2T zwiększa strzałka ugięcia o nie więcej niż dopuszczalną wartość względną, zwykle 10%. Rzeczywistą metodę określają dokument nadrzędny i jego rewizja.
Czy punkt nasycenia odpowiada największej strzałki ugięcia?
Nie. Jest to zdefiniowany punkt dopasowanej zależności między ekspozycją a odpowiedzią, a nie najwyższa zmierzona wartość ani maksimum krzywej.
Jaka jest różnica między płytkami Almena N, A i C?
Są to znormalizowane rodziny płytek Almena o różnej sztywności i użytecznych zakresach intensywności: N dla niższych, A dla pośrednich i C dla wyższych warunków. Dokładne wymagania wynikają z powołanej normy.
Czy zgodny wynik Almena potwierdza pokrycie powierzchni podczas kulowania?
Nie. Intensywność i pokrycie stanowią odrębne wielkości kontrolowane. Zgodny strumień może mimo to ominąć powierzchnię części zagłębioną, osłoniętą lub nieprawidłowo ustawioną względem strumienia.
Czy dwa procesy mogą mieć taką samą intensywność Almena, lecz dawać różne wyniki na częściach?
Tak. Medium, kąt uderzenia, pokrycie powierzchni, materiał, twardość, geometria i kolejność operacji mogą się różnić nawet przy podobnej znormalizowanej intensywności.
Co należy zrobić po uzyskaniu wyniku kontroli intensywności Almena poza dopuszczalnym zakresem?
Zabezpiecz objętą problemem produkcję, zachowaj wynik, zbadaj cały łańcuch pomiarowy i procesowy, usuń możliwą do przypisania przyczynę, powtórz wymaganą weryfikację i uzyskaj zatwierdzoną decyzję dotyczącą dalszego postępowania z częścią.
Co należy przesłać do SP Center w celu przeglądu intensywności?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, stan materiału, gabaryty i liczba części, strefy obróbki i maskowania, pełne wymagania dotyczące intensywności i pokrycia, obowiązujące normy, ograniczenia dotyczące medium, kolejność operacji, zakres kwalifikacji oraz wymagania dotyczące zapisów. Zadzwoń pod numer +48 519 772 773.
Najważniejsze wnioski
- Intensywność Almena jest strzałką ugięcia w punkcie nasycenia wraz z typem płytki, wyznaczoną zgodnie z powołaną metodą.
- Jeden odczyt z płytki jest punktem danych, a nie ustaloną intensywnością.
- Nasycenie jest zdefiniowanym wynikiem T-to-2T lub zatwierdzonym wynikiem z krzywej, a nie maksimum krzywej.
- Oznaczenia płytek N, A i C stanowią część wyniku i nie można ich dowolnie stosować zamiennie.
- Intensywność, pokrycie, naprężenia szczątkowe, parametry wejściowe maszyny i właściwości zmęczeniowe wymagają odrębnej dokumentacji potwierdzającej.
- Ustalenie parametrów wyznacza przebieg procesu, a weryfikacja sprawdza, czy dopuszczony przebieg pozostaje pod kontrolą.
- Wyniki poza dopuszczalnym zakresem wymagają odizolowania wyrobów, zbadania przyczyny, korekty, ponownej weryfikacji oraz zatwierdzonej decyzji dotyczącej dalszego postępowania.
Powiązane przewodniki SP Center dotyczące kulowania
- Czym jest kulowanie — jak działa i kiedy je stosować – mechanizm procesu i pierwsza ocena zastosowania
- Proces kulowania krok po kroku – jak wymagania inżynieryjne przekształca się w kontrolowany proces produkcyjny
- Pokrycie 100% i 200% w kulowaniu – dlaczego pokrycie jest odrębne od intensywności
- 12 typowych błędów w specyfikacjach kulowania – jak usuwać niejednoznaczności z rysunków i zamówień
Źródła techniczne
5. SAE International, AMS2430U: Kulowanie, wydanie zmienione w kwietniu 2018 r.
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Dokument i jego wydanie przywołane w umowie mają zastosowanie do części. Aktualny status dokumentu u wydawcy nie zastępuje przywołanego wydania ani wymagań klienta przekazanych w łańcuchu dostaw bez zatwierdzenia przez upoważnione strony.
