W kontrolowanym kulowaniu 100% pokrycia oznacza stan, w którym — przy zastosowaniu zatwierdzonej metody i warunków kontroli — na wskazanej powierzchni nie wykrywa się obszarów niepoddanych obróbce. Wymóg 200% pokrycia zwykle oznacza całkowity czas ekspozycji równy dwukrotności czasu potrzebnego do uzyskania początkowych 100% pokrycia, przy zachowaniu tej samej kwalifikowanej konfiguracji procesu. Nie oznacza to 200% powierzchni części, dokładnie dwóch uderzeń w każdym punkcie, dwukrotnej intensywności Almena, dwukrotnie większych naprężeń ściskających ani dwukrotnie większej trwałości zmęczeniowej. Zawsze obowiązują postanowienia przywołanego rysunku i specyfikacji w odpowiedniej rewizji.

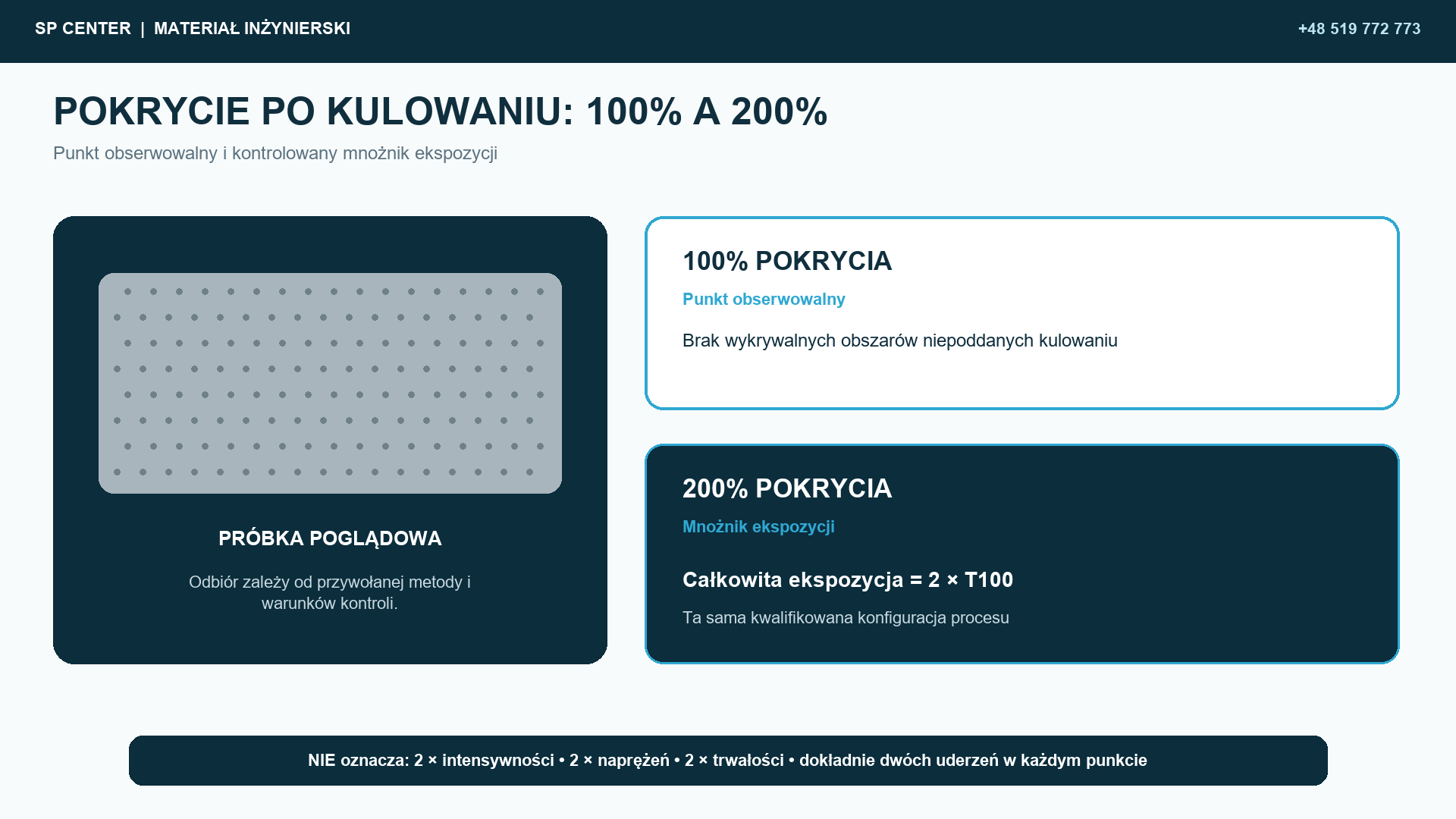

Rysunek 1 oddziela obserwowalny punkt końcowy od wielokrotności ekspozycji. Przy 100% zatwierdzona kontrola ustala T100 na wymaganej powierzchni. Przy 200% produkcja stosuje całkowitą ekspozycję na poziomie 2 × T100 w ramach tej samej kwalifikowanej konfiguracji procesu. Próbka pokazana na ilustracji ma charakter poglądowy; nie jest standardem odbioru ani reprezentacją wyniku dla konkretnej części.
Czym różni się 100% od 200% pokrycia powierzchni po kulowaniu?
Różnica dotyczy wielokrotności ekspozycji, a nie powierzchni większej niż część. Początkowe 100% pokrycia jest wynikiem kontroli powierzchni: w określonej strefie, przy zastosowaniu zatwierdzonej metody i warunków oceny, nie wykrywa się obszarów niepoddanych kulowaniu. Po wyznaczeniu czasu osiągnięcia tego stanu jako T100 wymaganie 200% oznacza zwykle całkowitą ekspozycję równą 2 × T100 przy zachowaniu tego samego kontrolowanego przebiegu procesu.
To rozróżnienie ma znaczenie, ponieważ słowo „procent” jest używane na dwa sposoby. Do początkowego całkowitego pokrycia opisuje ono, jaka część wymaganej powierzchni ma widoczne ślady uderzeń. Powyżej 100% całkowity obszar nie może fizycznie się powiększyć, więc liczba ta staje się skrótem dla dodatkowej kontrolowanej ekspozycji odniesionej do T100. Raporty techniczne NASA wyraźnie stosują tę konwencję: jeden definiuje 200% jako dwukrotność czasu potrzebnego do osiągnięcia 100% pokrycia, a drugi definiuje wyższe wartości pokrycia jako wielokrotność czasu potrzebnego do pokrycia śladami uderzeń całej odsłoniętej powierzchni.
Nadrzędne pozostają rysunek oraz powołana specyfikacja procesu. Jeżeli umowa określa inną metodę, podstawę cyklu lub sposób weryfikacji, to ona obowiązuje dla danej części. Dostawca nie powinien przeliczać wymagania dotyczącego pokrycia na czas, liczbę przejść ani nastawy maszyny bez potwierdzenia właściwego dokumentu, rewizji i zatwierdzonego zapisu rozwoju procesu.
| Wymaganie | Znaczenie operacyjne | Czego nie udowadnia |
|---|---|---|
| 100% pokrycia powierzchni | Na określonej powierzchni nie wykryto żadnego obszaru nieobrobionego metodą kulowania, przy zastosowaniu zatwierdzonej metody oceny i warunków kontroli | Określona intensywność, profil naprężeń szczątkowych, wzrost trwałości zmęczeniowej lub uniwersalny czas procesu |
| 150% pokrycia | Zwykle całkowita ekspozycja 1,5 × T100 w tej samej konfiguracji procesu, jeżeli przywołane wymaganie stosuje tę konwencję | Dokładnie 1,5 uderzenia w każdym punkcie lub 150% powierzchni fizycznej |
| 200% pokrycia powierzchni | Zwykle całkowita ekspozycja 2 × T100 w tej samej konfiguracji procesu | Dwukrotność intensywności Almena, dwukrotność kompresji lub dwukrotność trwałości zmęczeniowej |
| Pokrycie powierzchni powyżej 100% | Wielokrotność czasu ekspozycji odniesiona do czasu uzyskania początkowego pełnego pokrycia | Bezpośrednio obserwowalny procent powierzchni większy niż cała powierzchnia. |
Tabela 1. Po uzyskaniu początkowego pełnego pokrycia wartość procentowa oznacza wielokrotność ekspozycji, a nie dodatkową powierzchnię fizyczną.
PODSTAWOWY WZÓR Jeżeli T100 = 6 minut dla kwalifikowanej metody, 200% pokrycia zazwyczaj oznacza 12 minut całkowitej ekspozycji — nie 6 minut plus niepowiązany drugi proces ani podwojenie intensywności.
Co dokładnie oznacza 100% pokrycia powierzchni po kulowaniu?
100% pokrycia powierzchni oznacza, że wskazana strefa osiągnęła określony, obserwowalny punkt końcowy: zatwierdzona metoda oceny nie wykazała obszarów niepoddanych kulowaniu przy ustalonym oświetleniu, powiększeniu, dostępie i kryteriach odbioru. Nie oznacza to identycznej liczby uderzeń w każdym punkcie mikroskopowym. Losowe ślady uderzeń medium nakładają się na siebie, a oceniana powierzchnia jest sprawdzana pod kątem pozostałych nieobrobionych obszarów, nie idealnie równomiernej liczby uderzeń.
Słowo „wymagana” jest kluczowe. Pokrycie dotyczy strefy obróbki określonej na rysunku lub w instrukcji procesu, a nie automatycznie każdej widocznej powierzchni części. Maskowane pasowania, gwinty, powierzchnie uszczelniające, ostre krawędzie i inne wyłączenia mogą celowo pozostać niekulowane. Z kolei niewielki wrąb lub wyokrąglenie może być właściwą strefą odbiorową, nawet gdy duże powierzchnie sąsiednie wyglądają na całkowicie obrobione.
Metoda kontroli musi umożliwiać rozróżnienie obszarów obrobionych i nieobrobionych. W zależności od obowiązujących wymogów i części, może to obejmować bezpośrednie badanie wizualne, powiększenie lub zatwierdzoną technikę fluorescencyjnego wskaźnika. Wykończenie powierzchni, kolor, zanieczyszczenie, oświetlenie i geometria mogą wpływać na wykrywalność. Metoda, kwalifikacje operatora i warunki odbioru należą zatem do kontrolowanego procesu, a nie do nieformalnej oceny na hali produkcyjnej.
ZASADA KONTROLI 100% pokrycia powierzchni ma znaczenie tylko wtedy, gdy zdefiniowana powierzchnia, metoda obserwacji i warunki odbioru użyte do jego ustalenia.
Jak oblicza się 200% pokrycia powierzchni po kulowaniu?
Najpierw wyznacza się T100, czyli ekspozycję potrzebną do uzyskania początkowego pełnego pokrycia na wskazanej powierzchni części albo zatwierdzonej geometrii reprezentatywnej. Następnie wartość bazową mnoży się przez wymagany współczynnik, utrzymując kwalifikowane warunki procesu. W typowym zapisie 150% odpowiada 1,5 × T100, 200% — 2 × T100, a 300% — 3 × T100. Wynikowy czas lub liczbę przejść trzeba przełożyć na powtarzalny program maszyny, harmonogram przesuwu albo inną kontrolowaną zmienną ekspozycji.
Na przykład, załóżmy, że próba w obrębie wrębu międzyzębnego osiąga początkowe pełne pokrycie po trzech identycznych przejściach przy zatwierdzonym kącie dyszy, odległości, przepływie medium i ruchu części. Wymaganie 200% zazwyczaj wymagałoby sześciu równoważnych przejść w ramach tej samej metody. Nie zezwalałoby to na wyższą prędkość wirnika, wyższe ciśnienie, inne położenie dyszy lub inne medium w celu zaoszczędzenia czasu, chyba że zmiany te zostałyby oddzielnie zatwierdzone, a ich wpływ na intensywność, pokrycie i część zostałby ustalony.
Czasu T100 nie wolno bez uzasadnienia przenosić z innej części. Zależy on od geometrii, ustawienia części względem strumienia, maskowania, stanu i przepływu medium, położenia dyszy lub wirnika, ruchu, oprzyrządowania, urządzenia oraz metody kontroli. Nawet na jednej części płaska powierzchnia może osiągnąć pełne pokrycie szybciej niż osłonięty wrąb. Podczas opracowania procesu należy więc przyjąć miarodajną lokalizację krytyczną, zatwierdzony element reprezentatywny albo zwalidowaną metodę uwzględniającą geometrię.
PRZYKŁAD T100 = 3 przejścia; wymagany mnożnik = 2,0; ekspozycja produkcyjna = 6 równoważnych przejść. Intensywność pozostaje oddzielnym kontrolowanym wynikiem.
Czy 200% pokrycia oznacza dwa uderzenia w każdym punkcie?
Nie. Uderzenia mają charakter statystyczny i nakładają się, dlatego wielokrotność ekspozycji nie gwarantuje dokładnie dwóch uderzeń w każdym punkcie mikroskopowym. Niektóre miejsca otrzymają więcej uderzeń niż inne. Oznaczenie 200% kontroluje całkowitą ekspozycję względem wyznaczonego czasu T100; nie jest mapą liczby uderzeń.
Nie oznacza to również konieczności rozpoznania drugiej warstwy wizualnej. Po osiągnięciu początkowego pełnego pokrycia powierzchnia jest już całkowicie pokryta śladami uderzeń zgodnie z określoną metodą obserwacji. Kontynuacja do 2 × T100 dodaje kolejne uderzenia i zapewnia wymaganą wielokrotność ekspozycji, lecz kontroler zwykle nie może potwierdzić 200% wyłącznie na podstawie wyglądu silniej obrobionej powierzchni. Dlatego przy odbiorze wartości powyżej 100% kluczowe są zakwalifikowany program procesu i zapisy wykonania.
Diagram, który koloruje powierzchnię dwukrotnie, może być przydatny do wyjaśnienia czasu, ale staje się mylący, jeśli sugeruje, że każde wgłębienie ma sparowane drugie wgłębienie. Prawidłowy model mentalny to jeden kontrolowany proces losowego uderzenia, uruchomiony przez zdefiniowaną wielokrotność ustalonego czasu bazowego.
Czy pokrycie powierzchni po kulowaniu jest tym samym co intensywność Almena?
Nie. Intensywność Almena i pokrycie odpowiadają na różne pytania i wymagają różnych dowodów. Intensywność Almena charakteryzuje oddziaływanie strumienia medium do kulowania za pomocą odpowiednich narzędzi i metody. Pokrycie ocenia, czy określona powierzchnia części została poddana uderzeniom, a powyżej 100% kontroluje ekspozycję względem T100. Prawidłowa intensywność nie dowodzi pełnego pokrycia, a pełne pokrycie nie dowodzi prawidłowej intensywności.
Maszyna może osiągnąć wymaganą intensywność, a mimo to pomijać zagłębione wyokrąglenie, ponieważ strumień nie może do niego dotrzeć w wymaganym położeniu. Możliwy jest również odwrotny problem: szeroka powierzchnia może wydawać się całkowicie pokryta, podczas gdy strumień medium działa poza zatwierdzonym zakresem intensywności. kwalifikowaną konfigurację procesu musi spełniać oba wymagania w określonych lokalizacjach i częstotliwościach.
Profil naprężeń szczątkowych i trwałość zmęczeniowa to odrębne kwestie. Ani 200% pokrycia, ani zgodna intensywność Almena nie określają automatycznie konkretnego profilu naprężeń szczątkowych czy wzrostu trwałości części. Takie deklaracje wymagają dokumentacji potwierdzającej dotyczącej konkretnej części oraz metody odbioru zatwierdzonej w projekcie lub umowie.
| Pytanie inżynierskie | Kontrolowana charakterystyka | Typowe dowody |
|---|---|---|
| Jak silny jest strumień kulowania? | Intensywność Almena | Płytka Almena, uchwyt, miernik i krzywa nasycenia lub procedura weryfikacji wymagana przez przywołany dokument |
| Czy wskazana powierzchnia części została pokryta śladami uderzeń? | Początkowe pokrycie | Zatwierdzona bezpośrednia, optyczna lub wspomagana znacznikiem ocena powierzchni na zdefiniowanym obszarze |
| Jak długo część pozostaje odsłonięta po poznaniu T100? | Mnożnik ekspozycji po uzyskaniu T100 | Kwalifikowany czas cyklu, przejścia, trawers lub równoważny program kontrolowany |
| Jaki stan naprężenia powierzchniowego został uzyskany? | Profil naprężeń szczątkowych | Określona metoda pomiaru, taka jak dyfrakcja rentgenowska, gdy jest wymagana na mocy umowy |
| Jaka zmiana trwałości jest osiągana? | Właściwości użytkowe części | Zatwierdzone badania, analizy lub doświadczenia reprezentatywne dla konkretnej części |
Tabela 2. Intensywność, pokrycie, naprężenia szczątkowe i właściwości użytkowe części to odrębne zagadnienia inżynierskie.
NIE ZAMIENIAĆ Intensywność kontroluje strumień obróbki. Pokrycie kontroluje obróbkę określonej powierzchni i jej ekspozycję. Jeden wynik nie może być dowodem na istnienie drugiego.

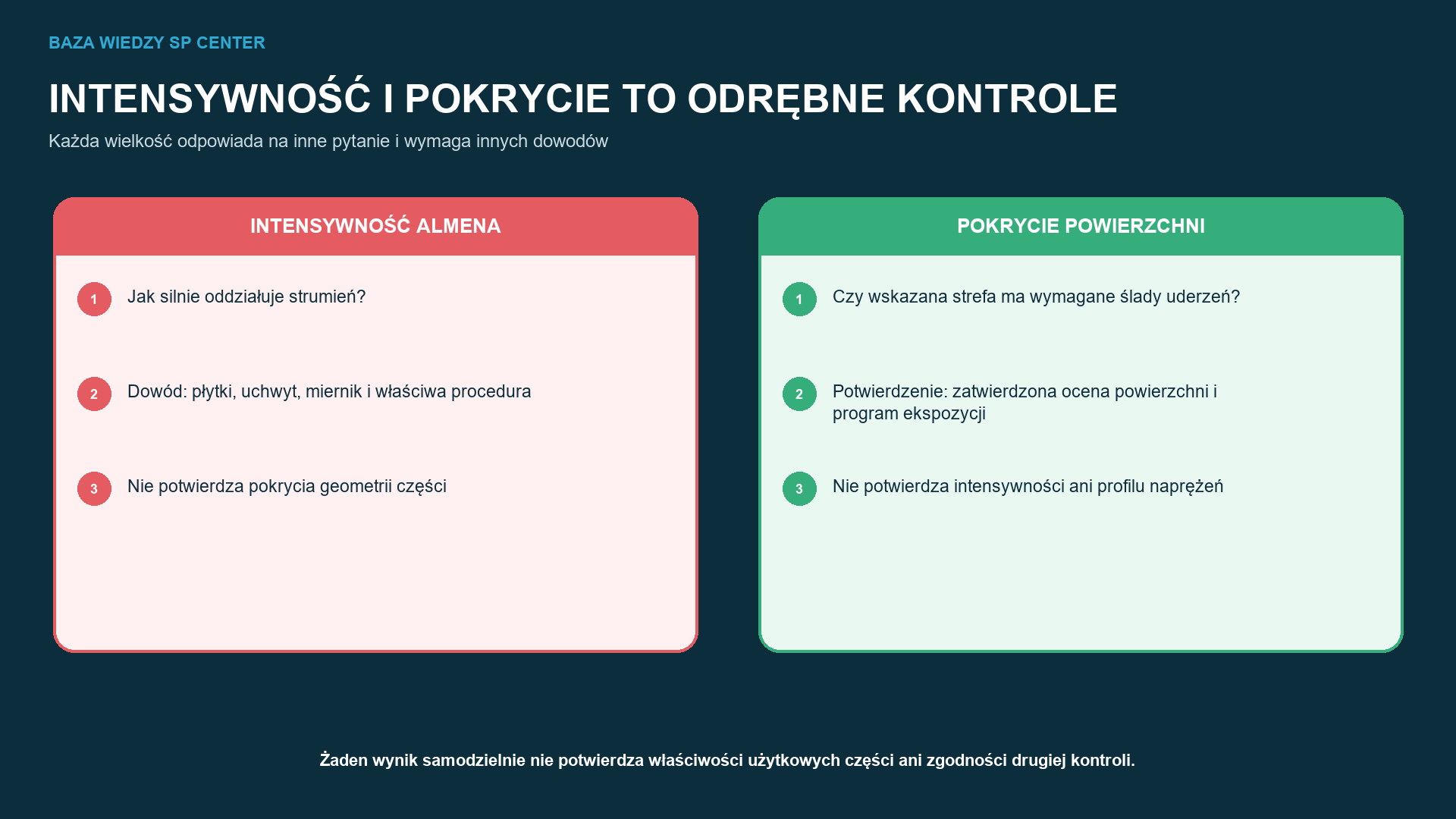

Rysunek 2 zapobiega częstemu błędowi podstawienia. Wyniki prób Almena charakteryzują intensywność strumienia, podczas gdy ocena powierzchni i ustalony program ekspozycji potwierdzają pokrycie. Żaden z wyników osobno nie dowodzi profilu naprężeń szczątkowych, wzrostu trwałości zmęczeniowej, prawidłowej strefy obróbki ani zgodności drugiej kontroli.
Dlaczego specyfikacje wymagają 200% pokrycia?
Wymóg 200% pokrycia zapewnia zdefiniowaną ekspozycję po osiągnięciu pierwszego pełnego pokrycia. Dodatkowy czas zmniejsza wpływ niepewności związanej z chwilą zaniku ostatniego widocznego obszaru niepoddanego kulowaniu i poprawia powtarzalność kontrolowanego procesu. Jest to konkretne wymaganie inżynierskie, a nie ogólna zasada, że dłuższa ekspozycja zawsze daje lepszy wynik.
Złożona geometria to jeden z powodów, dla których zatwierdzony proces może używać mnożnika. Korzenie, zaokrąglenia, wielowypusty, przecięcia i powierzchnie częściowo osłonięte mogą być narażone na uderzenia z różną intensywnością. Po ustaleniu T100 w strefie kontrolnej, określona wielokrotność tworzy powtarzalny cykl produkcyjny. Mnożnik nie usprawiedliwia słabego dostępu: jeśli do strefy nie można dotrzeć, podwojenie ekspozycji na dostępne powierzchnie nie rozwiązuje problemu z geometrią.
Wymagana wartość może wynikać z wcześniejszych badań zmęczeniowych, doświadczeń programu, wymagań klienta albo zatwierdzonego przebiegu produkcji. Podstawa ta jest właściwa dla konkretnej części i umowy. SP Center może przełożyć zatwierdzone wymaganie na oprzyrządowanie, ustawienie części, maskowanie i zapisy, ale wykonawca nie powinien samodzielnie zwiększać wartości pokrycia określonej przez konstruktora.
Czy pokrycie może być zbyt małe, a ekspozycja zbyt długa?
Pokrycie powierzchni poniżej określonego wymagania może pozostawić nieobrobione wyspy na powierzchni, gdzie cykliczne naprężenia rozciągające mają istotne znaczenie. Nie koryguje tego dobry wynik Almena w innym miejscu. Dostęp, ustawienie części względem strumienia, trajektoria medium, maskowanie i ruch muszą zostać skorygowane, aby rzeczywista strefa odbioru otrzymała wymaganą obróbkę.
Dodatkowa ekspozycja nie jest automatycznie nieszkodliwa. Norma SAE J2277 w swoim zakresie publicznym stwierdza, że niewystarczające lub nadmierne pokrycie może mieć negatywny wpływ na wytrzymałość zmęczeniową i trwałość części. W zależności od materiału, twardości, geometrii i intensywności procesu, niepotrzebna ekspozycja może przyczynić się do większej chropowatości, zgniotu na zimno, lokalnego fałdowania lub docierania, uszkodzenia krawędzi, zmiany wymiarów lub odkształcenia. Badania NASA omawiają również kompromisy między pokryciem, obróbką na zimno, docieraniem i pękaniem w określonych zastosowaniach nadstopów.
Praktyczna kontrola to zweryfikowane okno, a nie slogan, taki jak „im więcej, tym lepiej”. Należy stosować określony wielokrotny czas naświetlania, utrzymywać kwalifikowane medium umacniające i przebieg maszyny, monitorować wymagane dane wejściowe i wpływ zmian. Jeśli możliwości produkcyjne wymagają szerszego okna, należy to ustalić poprzez zatwierdzony opracowanie procesu i dokumentację części, a nie poprzez ciche wydłużanie czasu cyklu.
| Stan | Dlaczego to ważne | Reakcja inżynierska |
|---|---|---|
| Pokrycie poniżej wymagania | Nieobrobione obszary mogą pozostać w strefie istotnej zmęczeniowo | Poprawić dostęp lub ustawienie części i ponownie wyznaczyć proces; nie wnioskować o pokryciu z samej intensywności |
| Nominalne T100 nie jest reprezentatywne | Płaski lub dostępny obszar może ukrywać zacieniony wrąb, zaokrąglenie lub wgłębienie. | Określić pokrycie w najtrudniejszej istotnej geometrii lub zatwierdzonym reprezentatywnym elemencie |
| Niekontrolowana dodatkowa ekspozycja | Dodatkowe uderzenia mogą zwiększać chropowatość, umocnienie odkształceniowe, ryzyko uszkodzenia krawędzi lub odkształcenia części | Używać tylko określonego mnożnika i zweryfikowanego okna procesu |
| Zmiana warunków procesu | Oryginalny T100 może już nie opisywać zmienionego strumienia medium do kulowania lub ustawienia części względem strumienia. | Ocenić zmianę i powtórzyć wymagane próby intensywności lub pokrycia |
| Podczas kontroli nie można odróżnić powierzchni poddanej obróbce. | Decyzja o pokryciu staje się subiektywna lub niepowtarzalna. | Popraw przygotowanie, oświetlenie, powiększenie, metodę śledzenia, szkolenie lub kryteria odbioru. |
Tabela 3. Ryzyko niezgodnego pokrycia może wynikać z ograniczonego dostępu, niereprezentatywnej wartości bazowej, nadmiernej ekspozycji, zmian procesu lub ograniczeń kontroli.
OGRANICZENIE INŻYNIERSKIE 200% to zdefiniowane wymaganie, a nie zgoda na nieograniczoną ekspozycję. Niedostateczna i nadmierna ekspozycja mogą być niezgodne z wymaganiami.
Jak geometria i metoda kontroli wpływają na T100?
T100 zależy od tego, co jest eksponowane i jak jest to kontrolowane. Płaski panel kontrolny jest łatwiejszy do obserwacji i może odbierać bardziej bezpośredni strumień medium do kulowania niż dno wrębu międzyzębnego, wewnętrzny narożnik, głębokie wgłębienie lub element przecinający. Jeśli miejsce próby nie jest reprezentatywne dla strefy odbioru produkcyjnej, uzyskana wielokrotność ekspozycji może być technicznie poprawna, ale geometrycznie błędna.
Podczas opracowania procesu należy wskazać miarodajny obszar, który najwolniej osiąga pełne pokrycie, albo użyć zatwierdzonej próbki reprezentatywnej wiernie odtwarzającej dostęp i ustawienie części. Kąt i odległość dyszy, położenie wirnika, obrót i przesuw części, osłanianie przez oprzyrządowanie, granice maskowania oraz odbicie medium mogą zmieniać lokalną gęstość uderzeń. Mapowanie pokrycia jest przydatne na etapie rozwoju, nawet jeśli w produkcji seryjnej stosuje się później zatwierdzony program procesu.
Znaczenie ma również powtarzalność kontroli. Na chropowatej albo wcześniej obrabianej powierzchni trudniej odróżnić obszary niepoddane kulowaniu. W zatwierdzonych procedurach widoczność może poprawiać znacznik fluorescencyjny, ale jego nakładanie, utwardzanie, ekspozycja i ocena muszą być zgodne z procedurą. Gdy o wyniku decydują powiększenie i oświetlenie, również trzeba je kontrolować. Zdjęcia mogą uzupełniać zapisy, lecz nie zastępują wymaganej metody ani uprawnienia do odbioru.
Jak wyznaczać i weryfikować 100% oraz 200% pokrycia?
Projektowanie rozpoczyna się od jednoznacznego wymagania technicznego. Rysunek i wymagania przekazane w łańcuchu dostaw powinny określać strefę obróbki, wyłączenia, intensywność Almena, pokrycie, ograniczenia dotyczące medium do kulowania, kolejność operacji, metodę kontroli i dokumentację. Następnie wykonawca wyznacza intensywność Almena oraz czas bazowy do uzyskania początkowego pełnego pokrycia, wykorzystując odpowiednie wyposażenie, oprzyrządowanie, program i ustawienie części względem strumienia.
Po ustaleniu T100, określony mnożnik jest konwertowany na ustalony cykl produkcyjny. Weryfikacja seryjna koncentruje się następnie na wykonaniu: prawidłowym sprzęcie i programie, kontroli medium do kulowania, weryfikacji intensywności z wymaganą częstotliwością, stanie oprzyrządowania i maskowania, pełnym cyklu, identyfikowalności i statusie niezgodności. Kontrola wizualna może być nadal wymagana, ale sama w sobie nie może potwierdzić wielokrotności czasu 200% po całkowitym pokryciu powierzchni.
Sterowanie zmianą zamyka cały system. Na podstawę kwalifikacji mogą wpływać: rewizja części, twardość i stan powierzchni wejściowej, partia lub rozmiar medium, ciśnienie, prędkość wirnika, dysza, oprzyrządowanie, ruch, program, maszyna, metoda kontroli oraz operacje następujące po kulowaniu. Plan jakości powinien określać, czy dana zmiana wymaga przeglądu, ponownej próby pokrycia, ponownego wyznaczenia intensywności, odbioru pierwszej sztuki lub zgody klienta.
| Etap | Wymagane działanie | Dowód odbiorowy |
|---|---|---|
| 1. Zdefiniuj | Określ strefę obróbki, wyłączenia, dokument regulujący, zakres intensywności i wymagania dotyczące pokrycia | Nadzorowany rysunek, specyfikacja i przepływ zamówienia |
| 2. Określenie intensywności | Opracuj lub zweryfikuj intensywność Almena niezależnie od pokrycia części | Wymagane okno intensywności Almena i zapisy odbiorowe |
| 3. Ustalenie T100 | Użyj reprezentatywnej geometrii i zatwierdzonej metody kontroli, aby znaleźć początkowe pełne pokrycie. | Udokumentowana demonstracja pokrycia i warunki kontroli. |
| 4. Zastosuj mnożnik | Ustaw całkowitą ekspozycję produkcyjną na określoną wielokrotność T100, utrzymując jednocześnie kwalifikowaną konfigurację procesu. | Zatwierdzony program procesu, liczba przejść, czas lub równoważny parametr programu |
| 5. Weryfikacja wykonania | Kontrola medium, sprzętu, ustawienia części względem strumienia, maskowania, intensywności i zakończenia cyklu. | Zapisy partii lub części, identyfikowalność i status niezgodności |
| 6. Zmiany w kontroli | Przegląd zmian w części, medium roboczym, sprzęcie, dyszy lub kole, uchwycie, programie, sekwencji lub kontroli | Zatwierdzona decyzja o równoważności, ponownej demonstracji lub ponownej kwalifikacji |
Tabela 4. Kontrolowany przebieg procesu łączy wymagane pokrycie z T100, ekspozycją produkcyjną i zapisami odbiorowymi.

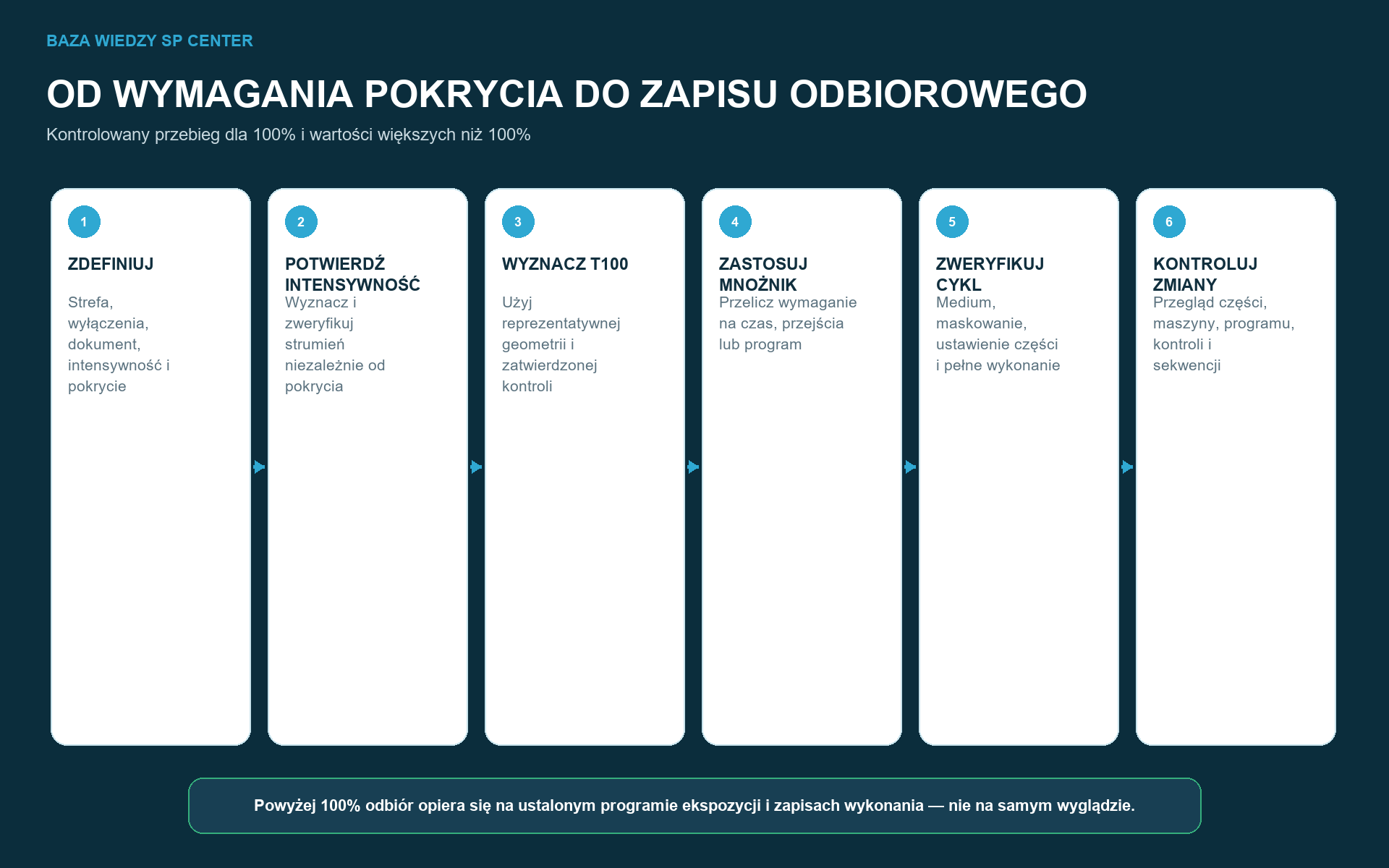

Rysunek 3 pokazuje, dlaczego 200% nie można potwierdzić samym wyglądem powierzchni. Najpierw określa się wymaganie i intensywność, następnie wyznacza T100 na reprezentatywnej geometrii, stosuje zatwierdzony mnożnik, weryfikuje wykonanie cyklu i kontroluje zmiany, które mogłyby unieważnić wartość bazową.
Jak określić pokrycie na rysunku lub w zamówieniu?
Poprawny zapis dotyczący pokrycia wskazuje dokument nadrzędny i rewizję, wymagany procent lub mnożnik ekspozycji oraz dokładną strefę obróbki. Powinien również określać maskowanie, wyłączenia, zasady przejścia, intensywność, ograniczenia dotyczące medium, kolejność operacji i wymagane zapisy odbiorowe. Rysunek, zamówienie i specyfikacja procesu muszą być zgodne pod względem oznaczeń i pierwszeństwa.
Należy unikać nieprecyzyjnych określeń, takich jak „pełne pokrycie”, „podwójne kulowanie” czy „wizualnie kompletne”, jeśli nie odwołują się do kontrolowanej definicji. „Pełne pokrycie” może oznaczać początkowe 100%, natomiast „podwójne kulowanie” może zostać zrozumiane jako dwa przejścia, dwie maszyny, dwa rodzaje medium albo ekspozycja 200%. Właściwy zapis łączy wymaganie konstrukcyjne z mierzalną metodą rozwoju i powtarzalnym procesem produkcyjnym.
Do rzetelnej oceny wykonalności dostawca potrzebuje kontrolowanych rysunków, materiału i stanu obróbki cieplnej, stanu powierzchni wejściowej, liczby części, stref obróbki i wyłączeń, norm, pełnych wymagań dotyczących intensywności i pokrycia, wcześniejszych i późniejszych operacji, zakresu kwalifikacji oraz wymaganej dokumentacji. Braki należy wyjaśnić przed ustaleniem parametrów produkcyjnych.
| Element specyfikacji | Wyraźne wymagania | Niejednoznaczności, których należy unikać |
|---|---|---|
| Obszar obróbki | Zidentyfikuj powierzchnie kulowane, granice, przejścia oraz wykluczone lub zamaskowane elementy | „Cała część” bez zaznaczenia granic |
| Intensywność | Podaj pełny zakres, typ płytki i metodę regulacji | „Użyć wysokiej intensywności” |
| Pokrycie powierzchni | Podaj 100%, 150%, 200% lub wymaganą wielokrotność i zdefiniuj przywołaną metodę | Pełne pokrycie |
| Kontrola | Podaj metodę, powiększenie lub przebieg procesu znacznika, oświetlenie, strefę reprezentatywną i jednostka odbiorowa | „Przeprowadzić kontrolę wzrokową” bez metody i kryterium |
| Kontrola ekspozycji | Połącz program procesu produkcyjnego z ustalonym T100 i wymaganym mnożnikiem | Wystarczająco długi czas działania |
| Zapisy | Wymień zapisy intensywności Almena, potwierdzenia pokrycia, medium do kulowania, programu procesu, identyfikowalności i dopuszczenia | Certyfikat wymagany |
| Kontrola zmian | Określ, które zmiany wymagają zatwierdzenia, ponownej demonstracji lub ponownej kwalifikacji. | Dozwolony równoważny proces |
Tabela 5. Jasny język specyfikacji eliminuje niejasności przed opracowaniem procesu i wyceną.
WSPARCIE DLA RFQ Prześlij nadzorowany rysunek, stan materiału, strefy obróbki, przywołane dokumenty, wymagania dotyczące intensywności Almena i pokrycia, liczbę części oraz wymagania dotyczące zapisów na adres [email protected] albo zadzwoń pod numer +48 519 772 773.
Jakie błędy najczęściej dotyczą wymogu 200% pokrycia?
Pierwszy błąd polega na traktowaniu 200% jako powierzchni większej niż cała część. Po osiągnięciu 100% pokrycia nie ma dodatkowego obszaru do zliczenia. Drugi błąd to podwojenie ciśnienia, prędkości wirnika albo intensywności zamiast podwojenia ustalonej ekspozycji. Zmienia to surowość procesu i może wyprowadzić go poza kwalifikowane okno.
Kolejny błąd to wyznaczenie T100 na niereprezentatywnej, łatwo dostępnej powierzchni. Jeżeli płaska powierzchnia osiąga 100% wcześniej niż wrąb lub wyokrąglenie, dwukrotność tego czasu może nadal nie zapewnić wymaganego pokrycia cechy krytycznej. Z kolei arbitralnie długi cykl, ustalony bez wyznaczenia T100, może powodować nadmierną ekspozycję i nie daje udokumentowanej podstawy odbioru.
Ostatnim błędem jest założenie, że 200% pokrycia świadczy o zmęczeniu. Pokrycie jest jednym z kontrolowanych parametrów wejściowych spośród intensywności, medium, materiału, stanu powierzchni, geometrii, sekwencji i walidacji. Treść publikacji, oferty i certyfikatu powinna określać, co zostało kontrolowane, bez przekształcania zgodności procesu w nieuzasadnioną gwarancję właściwości użytkowych.
- Nie należy interpretować 200% jako dwukrotności powierzchni fizycznej lub dokładnie dwóch uderzeń na punkt.
- Nie należy podwajać ciśnienia, prędkości wirnika ani intensywności, aby spełnić wielokrotność pokrycia w czasie.
- Nie należy ustalać T100 w miejscu, które nie reprezentuje kontrolowanej strefy obróbki.
- Nie należy używać wyłącznie wyglądu do certyfikacji wartości ekspozycji powyżej początkowego całkowitego pokrycia.
- Nie zakładaj, że dodatkowa ekspozycja jest nieszkodliwa lub że przynosi proporcjonalną korzyść w zakresie zmęczenia.
- Nie zastępuj przywoływanej wersji nowszą wersją wydawcy bez zatwierdzonej zgody.
Jakie mity dotyczą 100% i 200% pokrycia?
MIT 200% pokrycia oznacza, że każdy punkt powierzchni został uderzony dokładnie dwa razy. To błędne uproszczenie. Zwykle chodzi o ekspozycję równą 2 × T100 w tej samej kontrolowanej konfiguracji; liczba nakładających się uderzeń w poszczególnych punktach ma charakter statystyczny.
MIT 200% pokrycia oznacza dwukrotną intensywność Almena. Fałsz. Intensywność i pokrycie są niezależnymi wielkościami, sprawdzanymi innymi metodami.
MIT Kontroler może rozpoznać 200% pokrycia po wyglądzie. Nie na podstawie samej powierzchni. Można wzrokowo ocenić początkowe pełne pokrycie, natomiast wielokrotność powyżej 100% potwierdza się przede wszystkim kwalifikowanym programem ekspozycji i zapisami wykonania.
MIT Dłuższa ekspozycja zawsze jest lepsza. Fałsz. Należy stosować ekspozycję określoną i zwalidowaną; w niektórych zastosowaniach nadmierna ekspozycja może być szkodliwa.
MIT Prawidłowa intensywność gwarantuje pełne pokrycie. Fałsz. Strumień spełniający wymaganie intensywności może nadal ominąć osłonięty wrąb, wyokrąglenie lub zagłębienie.
MIT 200% pokrycia oznacza dwukrotnie większą trwałość zmęczeniową. Fałsz. Deklaracja dotycząca właściwości części wymaga zatwierdzonych dowodów dla rzeczywistego materiału, geometrii, obciążenia, stanu powierzchni i procesu.
Najczęstsze pytania o pokrycie powierzchni po kulowaniu
Co oznacza 100% pokrycia w procesie kulowania?
100% pokrycia to stan, w którym na wskazanej powierzchni — przy zastosowaniu zatwierdzonej metody i warunków kontroli — nie wykrywa się obszarów niepoddanych kulowaniu. Jest to wynik dotyczący pokrycia, a nie intensywności ani trwałości zmęczeniowej.
Co oznacza 200% pokrycia w procesie kulowania?
200% pokrycia zwykle oznacza całkowitą ekspozycję równą 2 × T100 w tej samej kontrolowanej konfiguracji procesu. Ostateczna definicja wynika z przywołanego rysunku i specyfikacji.
Jeśli 100% pokrycia zajmuje 10 minut, ile czasu zajmuje 200%?
Zgodnie z powszechną konwencją wielokrotności ekspozycji, 200% oznaczałoby łącznie 20 minut w tych samych warunkach kwalifikowanych. Potwierdź, że przywoływany wymóg korzysta z tej definicji i że czas ten jest kontrolowanym odpowiednikiem rzeczywistego programu maszyny.
Czy 200% pokrycia oznacza dwa uderzenia śrutu w każdym punkcie?
Nie. Uderzenia medium mają charakter losowy i nakładają się. Oznaczenie kontroluje ekspozycję względem T100, lecz nie gwarantuje dokładnej liczby uderzeń w każdym punkcie mikroskopowym.
Czy 200% pokrycia można potwierdzić wzrokowo?
Początkowe 100% pokrycia można ocenić wzrokowo albo inną zatwierdzoną metodą. Po pełnym pokryciu sama ocena powierzchni zwykle nie potwierdzi ekspozycji 2 × T100; potrzebne są kwalifikowany program i zapisy wykonania.
Czy 200% pokrycia oznacza podwójne kulowanie?
Określenie „kulowanie dwuetapowe” nie jest równoznaczne z 200% pokrycia. Może oznaczać dwa odrębne etapy, różne rodzaje medium, intensywności albo konfiguracje. Wymaganie należy zapisać jednoznacznie i powiązać z właściwą podstawą ekspozycji.
Czy 200% pokrycia zwiększa intensywność Almena?
Nie z definicji. Intensywność jest wyznaczana i weryfikowana oddzielnie. Dłuższa ekspozycja części może zwiększyć uderzenia, ale nie przekształca określonego procentu pokrycia na inne wymaganie intensywności Almena.
Czy ekspozycja podczas kulowania może być zbyt duża?
Tak. SAE J2277 wskazuje, że zarówno niedostateczne, jak i nadmierne pokrycie może niekorzystnie wpływać na wytrzymałość zmęczeniową i trwałość części. Należy stosować określony mnożnik ekspozycji oraz zwalidowane okno procesu, a nie samowolnie wydłużać czas.
W którym miejscu złożonej części należy wyznaczyć T100?
T100 należy wyznaczyć w miarodajnej strefie obróbki albo na zatwierdzonym elemencie reprezentatywnym, który odtwarza rzeczywisty dostęp i ustawienie względem strumienia. Łatwa płaska powierzchnia może nie reprezentować wrębu, wyokrąglenia, zagłębienia ani strefy zacienionej.
Jakie dane przekazać SP Center do analizy pokrycia?
Prześlij nadzorowany rysunek i rewizję, materiał oraz stan obróbki cieplnej, strefy obróbki i wyłączenia, obowiązujące specyfikacje, wymagania dotyczące intensywności Almena i pokrycia, liczbę części, kolejność operacji, zakres kwalifikacji oraz wymagane zapisy. W sprawie wstępnego przeglądu zadzwoń pod numer +48 519 772 773.
Najważniejsze wnioski
- 100% pokrycia jest obserwowalnym punktem końcowym na wskazanej powierzchni i przy zdefiniowanej metodzie oceny.
- 200% pokrycia zwykle oznacza całkowitą ekspozycję równą 2 × T100 w tej samej kwalifikowanej konfiguracji procesu.
- Wartość większa niż 100% jest wielokrotnością ekspozycji, a nie powierzchnią większą od fizycznej powierzchni części.
- Pokrycie nie określa intensywności, profilu naprężeń szczątkowych, dokładnej liczby uderzeń ani trwałości zmęczeniowej części.
- T100 musi odpowiadać miarodajnej geometrii, dostępowi, ustawieniu części i warunkom kontroli.
- Ekspozycję powyżej początkowego pełnego pokrycia potwierdzają kwalifikowany program i zapisy wykonania.
- Niedostateczna i nadmierna ekspozycja mogą być niezgodne; decydują przywołane wymaganie i jego rewizja.
Powiązane poradniki SP Center o kulowaniu
- Czym jest kulowanie? Jak działa i kiedy je stosować — mechanizm procesu i ocena zastosowania
- Proces kulowania krok po kroku — od zatwierdzonych wymagań do kontrolowanego procesu produkcyjnego
- 12 typowych błędów w specyfikacjach kulowania — jak usunąć niejasności z rysunków i zamówień
- Projektowanie pod kątem kulowania — strefy obróbki, dostęp, maskowanie, kolejność i uprawnienia projektowe
Źródła techniczne
1. SAE International, J2277_202301: Shot Peening Coverage Determination, revised January 2023
2. SAE International, J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
3. SAE International, J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
4. SAE International, AMS2430U: Shot Peening, revised April 2018
5. NASA/TM-2018-220008: Fatigue Life of a Powder Metallurgy Superalloy with a NiCr Coating after Varied Processing and Exposure
6. NASA/TM-20230007568: Recrystallization of Shot-Peened Single-Crystal Nickel Superalloy
KONTROLA ODNIESIEŃ Dla części obowiązują dokumenty i rewizje przywołane w umowie. Aktualny status publikacji u wydawcy nie zastępuje automatycznie rewizji umownej ani wymagań przekazanych przez klienta.
