Kulowanie należy wprowadzić do konstrukcji dopiero po zidentyfikowaniu przez upoważniony personel inżynierski ryzyka związanego z powierzchnią lub celu eksploatacyjnego, przeanalizowaniu odpowiedniej dokumentacji potwierdzającej oraz potwierdzeniu zgodności procesu z materiałem, geometrią i kolejnością operacji produkcyjnych. Zatwierdzone wymaganie musi następnie określać obszar obróbki, dokumenty nadrzędne, pełne wymagania dotyczące intensywności Almena i pokrycia powierzchni, chronione cechy, dokumentację odbiorową, sposób kwalifikacji oraz jednostka zatwierdzająca. Wykonawca procesu wdraża te zatwierdzone dane wejściowe do produkcji; nie powinien bez uzgodnienia podejmować decyzji konstrukcyjnej.

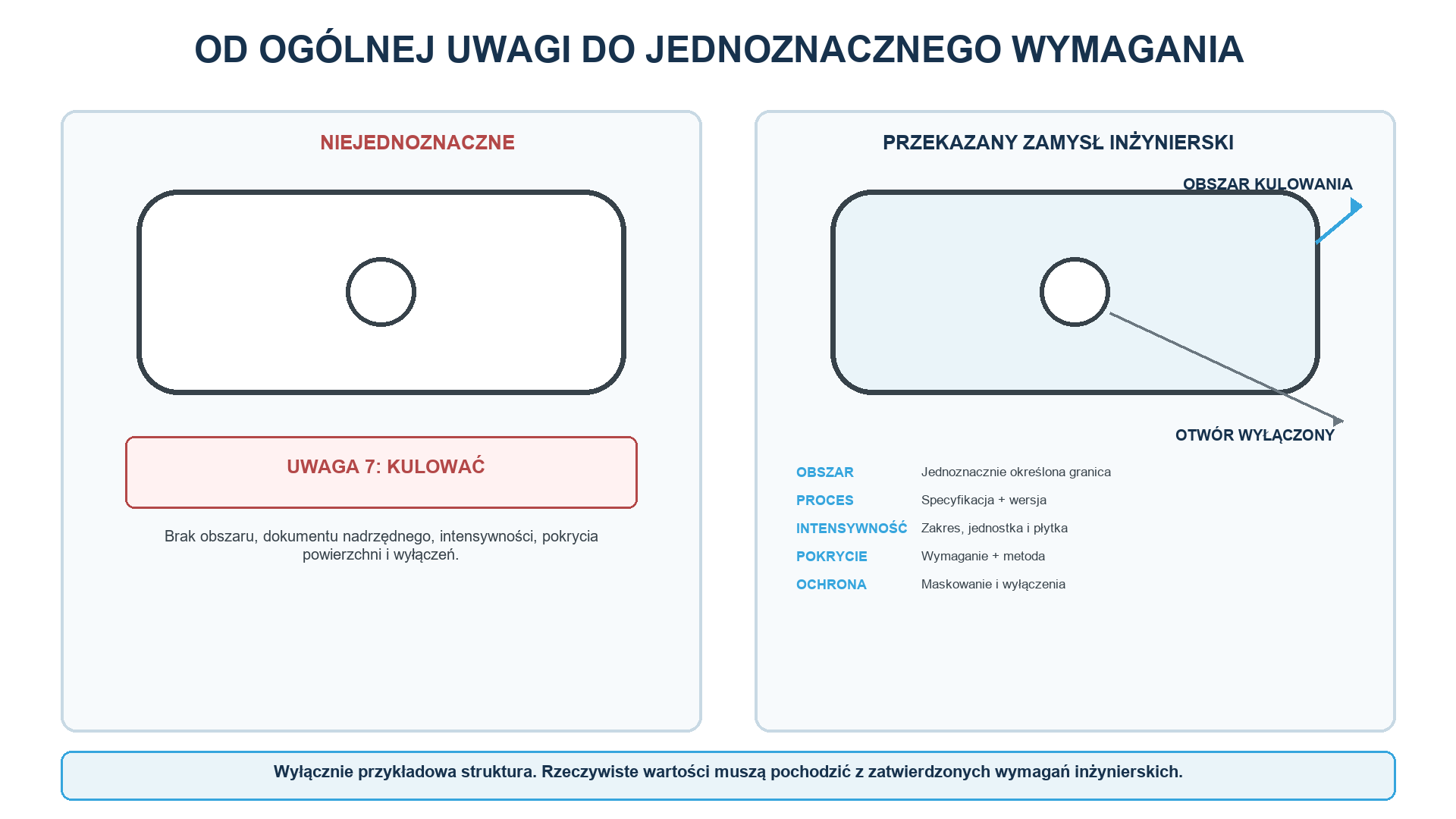

Rysunek 1 przedstawia w formie tekstowej granicę dokumentacji projektowej: sama nazwa procesu jest niewystarczająca, jeżeli kontrolowany zestaw dokumentacji nie określa również zakresu obróbki, dokumentów nadrzędnych, intensywności, pokrycia powierzchni, chronionych cech, wymaganych dowodów i jednostki zatwierdzającej.
Dlaczego kulowanie należy uwzględnić przed zatwierdzeniem projektu?
Kulowanie należy rozważyć przed zatwierdzeniem projektu, ponieważ proces wpływa na strefy obróbki, chronione cechy, kolejność operacji produkcyjnych, dokumentację kontrolną i kwalifikację dostawcy. Wprowadzenie go po zatwierdzeniu rysunków i wykonaniu oprzyrządowania może ujawnić problemy z dostępem, niezdefiniowane granice, niezabezpieczone powierzchnie funkcjonalne albo konieczność powtórzenia prac kwalifikacyjnych.
Punktem wyjścia decyzji konstrukcyjnej powinien być problem dotyczący elementu, a nie dostępność procesu. Zespół inżynieryjny powinien określić obciążenia eksploatacyjne, środowisko, wymaganą trwałość, koncentracje naprężeń, prawdopodobne miejsca inicjacji pęknięć, stan powierzchni i istotne mechanizmy uszkodzeń. Następnie kulowanie można ocenić jako jeden z elementów rozwiązania konstrukcyjnego. Nie jest ono automatycznie stosowaną operacją wykończeniową.
Wczesne uwzględnienie procesu pozwala także zespołowi projektowemu zdecydować, jaki zakres potwierdzenia jest proporcjonalny do ryzyka. Krytyczna część wirująca może wymagać bardziej rygorystycznego sposobu potwierdzenia niż element niekrytyczny. Zaakceptowany sposób może wykorzystywać analizę, badania, doświadczenia eksploatacyjne, zatwierdzone wcześniejsze rozwiązanie lub ich połączenie, lecz trzeba określić granice możliwości przeniesienia wyników.
ZASADA PROJEKTOWA Rysunek powinien dokumentować zatwierdzoną decyzję inżynieryjną. Nie powinien pozostawiać działowi produkcji ani wykonawcy procesu decyzji, czy dany element wymaga kulowania.

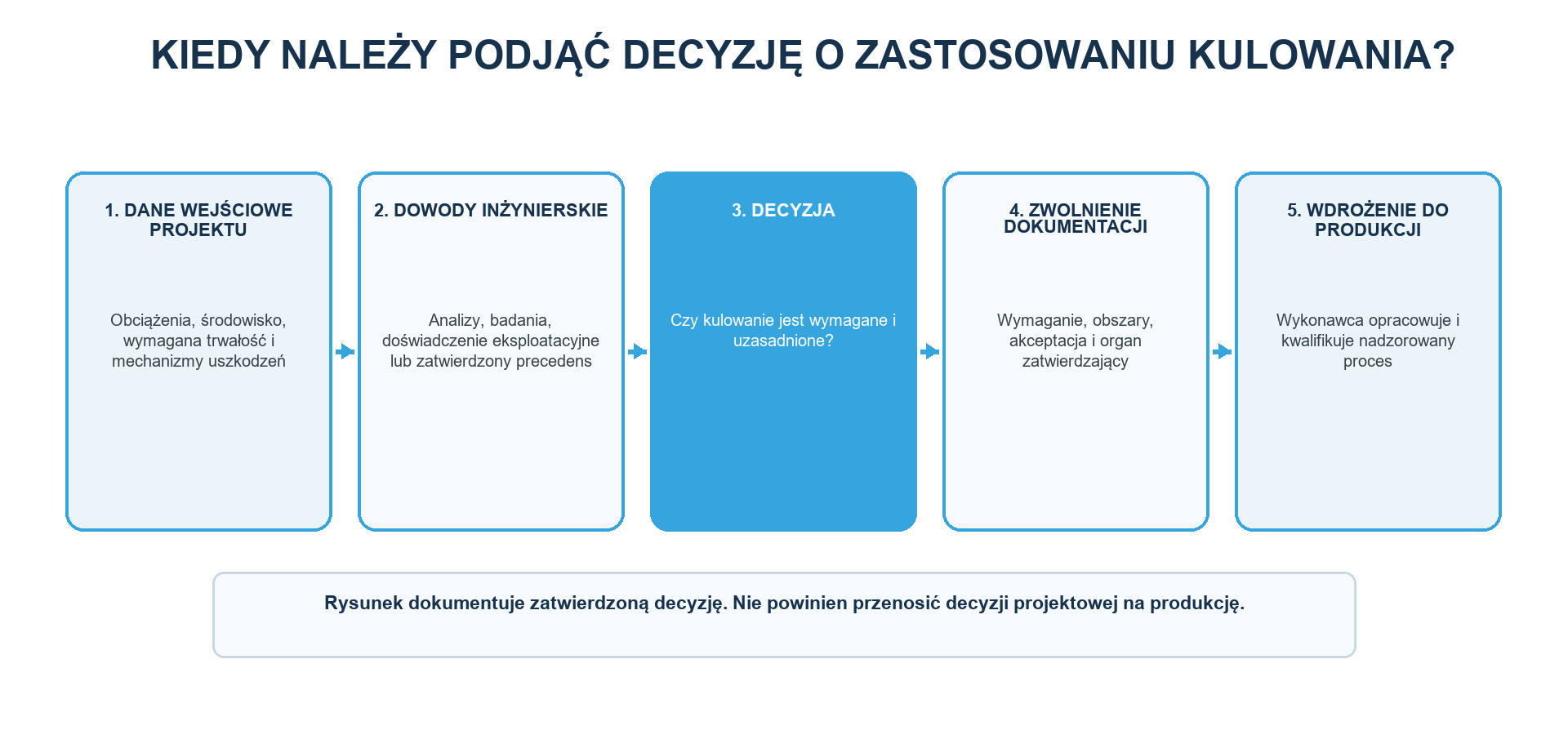

Rysunek 2 definiuje w formie tekstowej pięć etapów decyzyjnych: dział techniczny najpierw określa obciążenia i mechanizmy uszkodzeń, ocenia dowody i zatwierdza potrzebę zastosowania procesu; następnie dopuszczona dokumentacja definiuje wymaganie; dopiero potem wykonawca procesu wdraża go do produkcji.
Kiedy konstruktor powinien rozważyć kulowanie?
Projektant powinien rozważyć kulowanie, gdy pękanie zmęczeniowe lub inny mechanizm uszkodzenia zależny od stanu powierzchni jest związany z określonym miejscem, a zamierzony stan ściskających naprężeń szczątkowych w warstwie przypowierzchniowej może pomóc osiągnąć cel techniczny. Typowymi miejscami poddawanymi takiej analizie mogą być zaokrąglenia, podstawy, strefy przejściowe, silnie obciążone powierzchnie oraz inne obszary występowania znacznych cyklicznych naprężeń rozciągających. Przydatność procesu nadal zależy od rzeczywistego materiału, geometrii, stanu powierzchni i środowiska eksploatacji.
Kulowanie można również rozważyć w przypadku istotnego znaczenia frettingu, pękania korozyjnego naprężeniowego lub eksploatacyjnych warunków kontaktowych, nie należy jednak zakładać, że zawsze przyniesie ono korzyści. Konstruktor musi określić mechanizm, któremu proces ma przeciwdziałać, oraz warunki, w których korzyść ma się utrzymywać. Późniejsza obróbka cieplna lub operacja usuwania materiału może zrelaksować albo usunąć warstwę zmienioną przez proces.
Jeśli ryzyko nie wynika ze stanu powierzchni, kulowanie może nie być właściwym rozwiązaniem. Niedostateczną wytrzymałość objętościową, niewłaściwy stan materiału, zbyt mały przekrój lub nieuzasadnione założenie dotyczące obciążenia należy skorygować u źródła. Kulowanie powinno uzupełniać prawidłowe praktyki projektowe, a nie ukrywać odrębny problem konstrukcyjny.
- Miejsce krytyczne jest znane i można je poddać obróbce przy kontrolowanym dostępie.
- Stan materiału jest zgodny z zamierzonym procesem i medium do kulowania.
- Kolejność operacji produkcyjnych może zachować zamierzony stan warstwy przypowierzchniowej.
- Sposób kwalifikacji i odbioru można określić przed dopuszczeniem.
Jakie dowody mogą uzasadnić decyzję projektową dotyczącą kulowania?
Decyzję projektową dotyczącą kulowania można uzasadnić oceną inżynieryjną, reprezentatywnymi badaniami, doświadczeniem eksploatacyjnym, zatwierdzonym precedensem projektowym albo wymaganiem umownym. Żadna kategoria dowodów nie jest wystarczająca w każdym przypadku. Jednostka odpowiedzialna za projekt musi ocenić ich adekwatność, niepewność oraz podobieństwo do dopuszczonego elementu.
Model analityczny może wskazać koncentrację naprężeń i prawdopodobne miejsce inicjacji pęknięcia, lecz sam w sobie nie kwalifikuje procesu produkcyjnego. Badania mogą służyć do porównywania zatwierdzonych konfiguracji, jednak geometria próbki, stan powierzchni, widmo obciążeń, liczebność próbki i analiza statystyczna decydują o znaczeniu wyniku. Doświadczenie eksploatacyjne może stanowić przekonujący dowód, jeżeli materiał, geometria, proces i warunki eksploatacji są wystarczająco podobne.
Zastosowanie zatwierdzonego wzorca wymaga jednoznacznej oceny podobieństwa. Wymagania zastosowanego do jednego koła zębatego, sprężyny lub elementu turbiny nie można skopiować wyłącznie dlatego, że dana rodzina części wydaje się znajoma. Różnice w stopie, obróbce cieplnej, twardości, lokalnej grubości, wykończeniu, obciążeniu, temperaturze i dalszych operacjach mogą zmienić wynik.
| Źródło dokumentacji potwierdzającej | Zastosowanie inżynieryjne | Ważne ograniczenie |
|---|---|---|
| Ocena naprężeń i zmęczenia | Określa krytyczne miejsca, czynniki obciążające oraz prawdopodobne miejsca inicjacji pęknięć | Sam model nie kwalifikuje produkcji. |
| Badania części lub próbek | Porównuje zatwierdzone konfiguracje lub waliduje określone wymaganie | Geometria, powierzchnia, widmo obciążeń, liczebność próby i statystyka warunkują możliwość przeniesienia wyników |
| Doświadczenia eksploatacyjne lub doświadczenia z użytkowania floty | Wskazuje zachowanie istotne w eksploatacji oraz historię uszkodzeń | Podobieństwo do nowej konstrukcji trzeba uzasadnić |
| Zatwierdzony wzorzec projektowy | Stanowi podstawę do ponownego wykorzystania w określonych granicach podobieństwa | Różnice w materiale, geometrii, obciążeniu, kolejności operacji i procesie wymagają przeglądu |
| Wymaganie klienta lub wymóg regulacyjny | Powoduje powstanie wymagań wynikających z programu lub umowy, przekazywanych w łańcuchu dostaw | Obowiązują dokładnie wskazany dokument, jego rewizja i ścieżka zatwierdzenia |
Tabela 1. Ocena inżynierska integruje dowody; każde źródło ma określone granice przenoszenia wniosków.
Jak geometria wpływa na wykonalność kulowania?
Geometria decyduje o tym, czy strumień śrutu może dotrzeć do określonego obszaru pod odpowiednim i powtarzalnym kątem. Głębokie wnęki, wąskie kanały, podcięcia, gęsto rozmieszczone cechy oraz ostre przejścia tworzące osłony mogą uniemożliwić bezpośredni dostęp lub powodować duże zmiany kąta uderzenia. Rysunek może wymagać obróbki w miejscu, do którego proponowane urządzenie nie jest w stanie dotrzeć.
Geometria wpływa również na reakcję miejscową. Cienkie ścianki, smukłe cechy, niepodparte krawędzie i obróbka asymetryczna mogą być bardziej podatne na odkształcenia. Ostre przejścia mogą mieć znaczenie krytyczne dla trwałości zmęczeniowej, a jednocześnie być trudne do równomiernej obróbki. Przegląd konstrukcji powinien zatem łączyć analizę naprężeń eksploatacyjnych z realistycznymi koncepcjami dostępu, mocowania i maskowania.
Ocena wykonalności nie zatwierdza wymagania projektowego. Wskazuje miejsca, w których geometria, dostęp lub zabezpieczenie mogą wymagać doprecyzowania, prób procesu albo zmiany projektu. W przypadku nowych części zaangażowanie wykonawcy procesu przed ostatecznym zatwierdzeniem dokumentacji może zapobiec powstaniu wymagania, które jest technicznie poprawne na papierze, lecz niepraktyczne do wdrożenia przemysłowego.
| Cecha | Pytanie projektowe | Możliwy środek kontroli |
|---|---|---|
| Promień przejścia lub podstawa | Czy powierzchnia krytyczna może otrzymać równomierną i powtarzalną ekspozycję? | Należy określić strefę i dostęp oraz sprawdzić uchwyt i ustawienie części |
| Otwór lub wgłębienie | Czy bezpośredni dostęp jest wymagany, zabroniony czy niemożliwy do uzyskania w praktyce? | Należy określić obróbkę, wyłączenia, maskowanie i usuwanie medium |
| Gwint lub pasowanie dokładne | Czy uderzenia zmienią funkcję lub wymiary części? | Jednoznacznie określić ochronę i zdefiniować jej granicę |
| Ostra krawędź | Czy istnieje ryzyko uszkodzenia krawędzi lub miejscowej nadmiernej obróbki? | Ochrona, stan krawędzi i przegląd prób |
| Cienki lub podatny przekrój | Czy obróbka może powodować odkształcenia? | Podparcie, zrównoważona ekspozycja i weryfikacja wymiarowa |
| Powierzchnia uszczelniająca lub kontaktowa | Czy zmiana topografii wpłynie na funkcję części? | Maskowanie oraz odrębne kryteria chropowatości/wymiarowe |
Tabela 2. Geometria łączy miejsce istotne funkcjonalnie z dostępem, ochroną, oprzyrządowaniem i weryfikacją.
DANE WEJŚCIOWE DO OCENY WYKONALNOŚCI Prześlij do SP Center kontrolowaną geometrię, stan materiału, strefy obróbki i chronione cechy do przeglądu na adres [email protected] lub zadzwoń pod numer +48 519 772 773.
Jak należy oznaczać na rysunku obszary przeznaczone do kulowania?
Obszary kulowania powinny być wskazane za pomocą nadzorowanych granic, identyfikatorów i odniesień, które nie pozostawiają wątpliwości co do tego, które powierzchnie są bezpośrednio poddawane uderzeniom. Ogólna uwaga, taka jak „kulować część”, nie określa powierzchni kulowanych, stref wyłączonych, tolerancji granic, stref przejściowych ani maskowania.
Każdą strefę przeznaczoną do kulowania identyfikuj za pomocą widoków, przekrojów, wymiarów i baz na rysunku lub kontrolowanych definicji opartych na modelu. Oznacz otwory, gwinty, powierzchnie uszczelniające, gniazda łożysk, pasowania, powierzchnie wykończone i inne wyłączenia. Jeżeli przejście między powierzchniami kulowanymi i niekulowanymi wpływa na funkcję, określ jego położenie i dopuszczalną zmienność.
Pełne wymaganie może być rozdzielone między rysunek, specyfikację procesu i dokumenty jakościowe, lecz cały zestaw musi pozostać spójny. Jeżeli model, uwaga na rysunku i klauzula zamówienia są ze sobą sprzeczne, przed rozpoczęciem obróbki umowa musi określać jednoznaczną zasadę pierwszeństwa, a upoważniona osoba musi zatwierdzić decyzję dotyczącą dalszego postępowania.
PRZYKŁADOWA STRUKTURA „Przeprowadzić kulowanie strefy SP-1 wskazanej na rysunku [numer/wydanie]. Wyłączyć elementy MP-1–MP-4. Obowiązujący proces, intensywność, pokrycie oraz wymagania dotyczące weryfikacji i zatwierdzania określono w przywołanych dokumentach nadzorowanych”. Rzeczywiste wartości muszą pochodzić z zatwierdzonej dokumentacji inżynieryjnej.
Które cechy często wymagają zabezpieczenia lub szczegółowego przeglądu?
Gwinty, powierzchnie uszczelniające, gniazda łożysk, pasowania o wąskiej tolerancji, małe otwory, ostre krawędzie, cienkie przekroje i wykończone powierzchnie styku często wymagają ochrony lub specjalnego przeglądu. Bezpośrednie uderzenia mogą zmienić topografię, wymiary miejscowe lub stan krawędzi, a zatrzymane medium może powodować odrębne zagrożenie dla czystości lub montażu.
Ochrona musi być daną wejściową projektu wszędzie tam, gdzie zależy od niej funkcja. W ramach zatwierdzonego wymagania wykonawca procesu może opracować maski, zaślepki, przyrządy mocujące i instrukcje robocze, lecz rysunek lub powiązany dokument objęty nadzorem powinien wskazywać cechy, które nie mogą być kulowane. Nie należy oczekiwać, że dostawca wywnioskuje wszystkie powierzchnie wymagające ochrony wyłącznie na podstawie tolerancji.
Maskowanie tworzy własną strefę przejściową. Projekt powinien określać, czy dopuszczalna jest stopniowa granica, czy obszar kulowany musi zachodzić na geometryczny element odniesienia oraz jak zapobiegać przedostawaniu się i pozostawaniu medium we wnękach. Gdy wymagania dotyczące dostępu i wyłączenia z obróbki są sprzeczne, konieczne mogą być próby procesowe.
- Otwory i wnęki: sprawdzić dostęp, przesłanianie, dopływ i usuwanie medium.
- Gwinty i pasowania: określić, czy bezpośrednie uderzenia są zabronione i gdzie przebiega granica.
- Krawędzie i cienkie przekroje: przeanalizuj uszkodzenia, odkształcenia i strategię podparcia.
- Powierzchnie uszczelniające lub kontaktowe: topografię i ryzyko wymiarowe należy kontrolować oddzielnie od pokrycia.
- Cechy położone blisko siebie: potwierdź, że oprzyrządowanie i ustawienie części pozwalają spełnić zarówno wymagania dotyczące obróbki, jak i wyłączenia powierzchni.
Jak stan materiału i kolejność operacji produkcyjnych wpływają na projekt?
Stan materiału i kolejność procesu wytwarzania wpływają na odciski, umocnienie na zimno, zachowane naprężenia szczątkowe, chropowatość, ryzyko uszkodzenia i trwałość warstwy poddanej kulowaniu. Wymaganie projektowe powinno zatem określać specyfikację materiału, postać wyrobu, stan obróbki cieplnej, twardość w stosownych przypadkach oraz istotne wcześniejsze operacje.
Kolejność operacji po kulowaniu jest równie istotna. Szlifowanie, obróbka skrawaniem, agresywna obróbka wykańczająca lub usuwanie materiału mogą usunąć część zmienionej warstwy. Oddziaływanie cieplne może powodować relaksację naprężeń szczątkowych w zależności od materiału, temperatury i czasu. Galwanizacja, nanoszenie powłok, czyszczenie i kontrola mogą wiązać się z wymaganiami dotyczącymi zgodności lub kolejności operacji.
Rysunek i przebieg procesu powinny być zgodne co do tego, kiedy wykonuje się kulowanie. Jeśli zmieni się późniejsza operacja, zespół inżynieryjny powinien ocenić, czy pierwotna kwalifikacja nadal ma zastosowanie. Proces, który przed zmianą kolejności operacji spełniał wymagania, może już nie zachowywać zamierzonego stanu powierzchni.
| Operacja lub stan | Powiązanie z projektem | Pytanie kontrolne |
|---|---|---|
| Obróbka cieplna i twardość | Określa reakcję materiału i podatność na uszkodzenia | Czy część przedstawiona do kulowania znajduje się w dopuszczonym stanie? |
| Obróbka skrawaniem lub szlifowanie | Może usunąć warstwę poddaną obróbce lub zmienić geometrię krytyczną | Czy materiał jest usuwany przed kulowaniem, czy po nim? |
| Ekspozycja cieplna | Może powodować relaksację zachowanych naprężeń szczątkowych | Czy temperatura i czas są zgodne z założeniami projektowymi? |
| Nakładanie powłoki lub powłoki galwanicznej | Powoduje ograniczenia dotyczące kolejności, przyczepności, maskowania i zgodności | Który proces należy wykonać najpierw zgodnie z przywołanym wymaganiem? |
| Czyszczenie i usuwanie medium | Wpływa na ryzyko zanieczyszczenia i zatrzymania medium | Czy wnęki i zgodność materiałowa są kontrolowane? |
| Kontrola końcowa | Musi odpowiadać rzeczywiście wymaganej właściwości i dokumentacji potwierdzającej | Które właściwości są parametrami nadzoru nad procesem, a które stanowią kryteria akceptacji części? |
Tabela 3. Stan materiału i dalsze operacje mogą zmienić zachowany stan powierzchni.
Jak należy dokumentować cele dotyczące trwałości zmęczeniowej i naprężeń szczątkowych?
Cel dotyczący trwałości zmęczeniowej lub naprężeń szczątkowych należy udokumentować jako kontekst techniczny i powiązać z mierzalnymi wymaganiami. Sformułowanie „zwiększyć trwałość zmęczeniową” nie określa obszaru obróbki, intensywności, pokrycia, stanu materiału, wymaganej dokumentacji ani kryteriów odbioru. Nie stanowi zatem kompletnej uwagi na rysunku.
Zgodność procesu i osiągi części wymagają odrębnych zatwierdzeń. Zapisy intensywności i pokrycia powierzchni mogą wykazać wykonanie kontrolowanego procesu kulowania. Same w sobie nie potwierdzają profilu naprężeń szczątkowych ani określonego mnożnika trwałości zmęczeniowej w części produkcyjnej. Takie deklaracje wymagają zatwierdzonej podstawy konstrukcyjnej, badań reprezentatywnych albo innej zatwierdzonej metody walidacji.
Jeśli naprężenia szczątkowe, chropowatość, twardość, wymiary lub właściwości zmęczeniowe są cechami odbiorczymi części, należy jednoznacznie określić plan pomiarów lub badań. Należy podać miejsce, kierunek, próbkę lub część, przygotowanie, metodę, granicę akceptacji, niepewność, gdy ma zastosowanie, oraz jednostka zatwierdzająca.
GRANICA ZAKRESU DOKUMENTACJI POTWIERDZAJĄCEJ Intensywność Almena, pokrycie, naprężenia szczątkowe, chropowatość powierzchni, zgodność wymiarowa i właściwości zmęczeniowe są powiązanymi, ale niewymiennymi rodzajami wyników.
Jakie informacje o intensywności i pokryciu powierzchni powinien zawierać rysunek dotyczący kulowania?
Rysunek dotyczący kulowania powinien zawierać pełne wymaganie w zakresie intensywności Almena oraz odrębne wymaganie dotyczące pokrycia powierzchni. Sama wartość, taka jak „0,012”, jest niejednoznaczna, ponieważ nie określa dopuszczalnego zakresu, jednostki strzałki ugięcia ani oznaczenia płytki Almena. Ciśnienie maszyny lub prędkość wirnika nie zastępują intensywności Almena.
SAE J442_202602 określa wymagania dotyczące wyposażenia i materiałów pomocniczych stosowanych do wyznaczania i weryfikacji intensywności. SAE J443_202512 określa procedury wyznaczania i weryfikacji intensywności. SAE J2277_202301 dotyczy wyznaczania pokrycia oraz jego związku z ekspozycją części. Dla danej części obowiązują dokumenty i wydania przywołane w umowie.
Wymaganie dotyczące pokrycia powierzchni powinno określać wymagany stan, właściwą strefę i sposób wyznaczania. Pełne pokrycie stwierdzone wzrokowo nie potwierdza intensywności, a zgodny zapis intensywności nie dowodzi, że każda cecha geometryczna elementu otrzymała wymagane uderzenia. Oba wyniki akceptacji należy podawać jawnie.
PRZYKŁADOWY FORMAT „Intensywność Almena: [zatwierdzony zakres] [jednostka strzałki ugięcia] [oznaczenie płytki], określona i zweryfikowana zgodnie z [przywołany dokument/wydanie]. Pokrycie: [zatwierdzone wymaganie] w strefie SP-1, określone zgodnie z [przywołany dokument/wydanie]”. Jest to przykład formatu, a nie uniwersalny zestaw parametrów.
Jakie informacje musi przekazywać zestaw wymagań dotyczących kontrolowanego kulowania?
Nadzorowany zestaw wymagań dotyczących kulowania musi określać zakres, dokumenty nadrzędne, docelowe parametry procesu, stan części, zabezpieczenia, wymagane potwierdzenie, kwalifikację i odpowiedzialność. Informacje te mogą znajdować się w więcej niż jednym dokumencie, lecz identyfikatory, wydania i terminologia muszą być zgodne.
Wymaganie powinno być na tyle kompletne, aby wykonawca procesu mógł ocenić wykonalność, przygotować ofertę, opracować oprzyrządowanie, zakwalifikować sposób realizacji procesu i wygenerować dokumentację potwierdzającą dopuszczenie bez wymyślania danych wejściowych projektu. Nie powinno ono narzucać nastaw maszyny należących do etapu opracowywania procesu, chyba że nadrzędne wymaganie lub zatwierdzony projekt jednoznacznie je określa.
Lista kontrolna przed dopuszczeniem pozwala wychwycić większość możliwych do uniknięcia braków. Jeżeli ryzyko związane z częścią lub jej geometria uzasadniają udział różnych specjalistów, pakiet dokumentacji należy przeanalizować wspólnie z przedstawicielami działów konstrukcyjnego, materiałowego, produkcji i jakości oraz z potencjalnym wykonawcą procesu.
| Grupa wymagań | Informacje podlegające kontroli | Pytanie dotyczące dopuszczenia |
|---|---|---|
| Cel inżynieryjny | Funkcja, miejsce krytyczne i mechanizm uszkodzenia | Dlaczego kulowanie jest wymagane? |
| Zakres | Powierzchnie kulowane, granice, wyłączenia i strefy przejściowe | Gdzie występuje bezpośrednie uderzenie medium? |
| Dokumenty nadrzędne | Specyfikacje, wymagania klienta, rewizje i hierarchia | Który zestaw dokumentów ma zastosowanie? |
| Cel procesu | Kompletne wymaganie dotyczące intensywności Almena i odrębne wymaganie dotyczące pokrycia | Co musi osiągnąć proces? |
| Stan części | Materiał, postać wyrobu, obróbka cieplna, twardość i kolejność operacji | W jakim stanie element jest poddawany obróbce? |
| Ochrona | Maskowanie, otwory, gwinty, pasowania, krawędzie i zatrzymywanie medium | Co musi pozostać nienaruszone? |
| Dokumentacja potwierdzająca | Zapisy, identyfikowalność, kontrola, przechowywanie i dopuszczanie | Co potwierdza zgodność? |
| Kwalifikacja | Próba, FAI/PPAP, jeśli są wymagane, odbiór z udziałem świadka i ścieżka zatwierdzania | Co stanowi podstawę do zatwierdzenia produkcji seryjnej? |
| Odpowiedzialność | Wartości projektowe, zakres propozycji dostawcy i kompetencje w zakresie zatwierdzania | Kto może rozstrzygać każdą otwartą kwestię? |
Tabela 4. Kontrolowany zestaw musi odpowiadać na pytania: dlaczego, gdzie, co, w jaki sposób jest weryfikowane i kto zatwierdza.
Kto odpowiada za decyzję konstrukcyjną, a kto za opracowanie procesu?
Upoważniony dział inżynieryjny odpowiada za określenie potrzeby, zamierzonej funkcji i obowiązujących wymagań dotyczących części. Wykonawca procesu opracowuje zdolny proces produkcyjny w zatwierdzonych granicach. Takie rozdzielenie odpowiedzialności zapobiega sytuacji, w której propozycja dostawcy staje się niepoddaną przeglądowi zmianą projektową.
Wykonawca obróbki zwykle opracowuje nastawy maszyny, ruch, strategię ekspozycji, szczegóły maskowania, przyrządy mocujące, instrukcje robocze i zapisy produkcyjne. Dokładny podział odpowiedzialności określa umowa. Jeżeli dostawca jest upoważniony do zaproponowania intensywności, medium, pokrycia powierzchni lub innej wartości kontrolowanej przez konstruktora, przed zatwierdzeniem należy jednoznacznie określić zakres, wymaganą dokumentację potwierdzającą i ścieżkę zatwierdzenia.
Kwestie otwarte należy wpisywać do pisemnego rejestru wyjaśnień. Zapis powinien określać dokument, którego dotyczy sprawa, pytanie, proponowaną decyzję dotyczącą dalszego postępowania, odpowiedzialny organ, datę oraz wpływ na cenę, termin, oprzyrządowanie lub kwalifikację. Produkcji seryjnej nie należy rozpoczynać, dopóki nierozstrzygnięta kwestia może zmienić sposób obróbki lub kryteria akceptacji.
| Upoważniony dział inżynieryjny / klient | Wykonawca procesu / produkcja |
|---|---|
| Określa wymaganą charakterystykę eksploatacyjną i wymagania dotyczące elementu | Opracowuje proces o potwierdzonej zdolności w granicach zatwierdzonych wymagań |
| Określa obszary obróbki, wyłączenia i zamierzony sposób odbioru | Opracowuje oprzyrządowanie, maskowanie, nastawy i instrukcje robocze |
| Zatwierdza wartości projektowe, zmiany i propozycje dostawców | Rejestruje propozycje i oczekuje na zatwierdzoną decyzję dotyczącą dalszego postępowania |
| Określa zależności między materiałem, geometrią i kolejnością operacji | Zapewnia utrzymanie wyposażenia i medium oraz weryfikację i identyfikowalność |
| W razie potrzeby określa kwalifikację i dokumentację potwierdzającą na poziomie elementu | Zapewnia wymaganą dokumentację kwalifikacyjną i produkcyjną |
Tabela 5. Dokładny podział odpowiedzialności ma charakter umowny; uprawnienia projektowe i odpowiedzialność za opracowanie procesu powinny pozostać jednoznacznie określone.
Jak należy nadzorować zmiany konstrukcyjne i dalsze operacje procesu?
Zmiana geometrii, materiału, obróbki cieplnej, twardości, obszaru obróbki, intensywności, pokrycia, ograniczeń dotyczących medium, maskowania, kolejności operacji produkcyjnych lub dokumentacji potwierdzającej spełnienie kryteriów odbioru może wpłynąć na zakwalifikowany sposób realizacji procesu kulowania. Przed skierowaniem zmienionej części do produkcji należy w ramach zarządzania zmianą przeanalizować te wzajemne zależności.
Pozornie niewielka zmiana promienia może zmienić koncentrację naprężeń i dostęp strumienia medium. Nowa powłoka lub cykl cieplny mogą zmienić zgodność sekwencji operacji. Zmiana dostawcy albo wyposażenia może wymagać przeglądu równoważności procesu, kwalifikacji i zatwierdzenia przez klienta. Właściwe postępowanie zależy od przywołanych wymagań umownych i ryzyka związanego z elementem.
W zapisie zmiany należy podać, co uległo zmianie, dlaczego wcześniejsza dokumentacja potwierdzająca nadal ma zastosowanie lub jakie nowe potwierdzenie jest wymagane, kto zatwierdził decyzję dotyczącą dalszego postępowania oraz które nadzorowane dokumenty zaktualizowano. Nie należy traktować niezmienionej nazwy procesu jako dowodu, że podstawa projektowa pozostaje ważna.
- Zmiana geometrii lub granicy obróbki
- Zmiana materiału, postaci wyrobu, obróbki cieplnej lub twardości
- Zmiana kolejności operacji, powłoki, czyszczenia, obróbki skrawaniem lub cyklu cieplnego
- Zmiana intensywności, pokrycia, medium lub zabezpieczanego elementu
- Zmiana dostawcy, wyposażenia, oprzyrządowania, programu lub zakresu kwalifikacji
- Kontrola, dokumentacja potwierdzająca, przechowywanie albo zmiana ścieżki zatwierdzania
Kiedy nie należy uwzględniać kulowania w projekcie?
Kulowania nie należy wprowadzać, gdy nie określono celu związanego z powierzchnią, obszaru obróbki ani sposobu odbioru. Nie należy go stosować domyślnie wszędzie tam, gdzie możliwy jest dostęp, ani wykorzystywać do nieuzgodnionego kompensowania niewłaściwej geometrii, nieprawidłowego stanu materiału lub niepotwierdzonych założeń dotyczących obciążeń.
Z kulowania należy również zrezygnować, gdy proces jest sprzeczny z zatwierdzoną kolejnością operacji, nie pozwala dotrzeć do obszaru krytycznego, stwarza niedopuszczalne ryzyko dla powierzchni funkcjonalnych albo gdy warstwa zmieniona przez proces zostałaby usunięta lub jej stan uległby znaczącej relaksacji na późniejszym etapie bez odpowiedniej oceny. W takich przypadkach dział inżynieryjny powinien usunąć sprzeczność lub wybrać inne zatwierdzone rozwiązanie konstrukcyjne.
Dodanie kulowania po zatwierdzeniu projektu wymaga formalnego zarządzania zmianą. Zmiana może wpłynąć na wybór dostawcy, oprzyrządowanie, kwalifikację, kontrolę, koszt i czas realizacji. Polecenie ustne ani adnotacja w zamówieniu nie wystarczają, gdy konieczna jest zmiana nadzorowanej definicji konstrukcyjnej.
- Brak zatwierdzonego celu inżynierskiego lub podstawy dowodowej.
- Miejsca krytycznego nie można poddać obróbce ani zweryfikować przy użyciu proponowanej sposobu realizacji procesu.
- Nie można zapewnić kontroli nad ochroną wymaganych cech, ryzykiem odkształcenia ani zatrzymywaniem medium.
- Wymaganie jest wykorzystywane do ukrycia innej wady projektu lub procesu produkcyjnego.
- Kolejna operacja usuwa lub powoduje relaksację zamierzonego stanu, a jej zastosowanie nie zostało zatwierdzone w ramach żadnego przeglądu.
- Nie rozstrzygnięto zmiany konstrukcyjnej, jej wpływu na kwalifikację ani tego, kto jest uprawniony do zatwierdzenia.
Jakie są powszechne błędne przekonania dotyczące projektowania pod kątem kulowania?
MIT: Kulowanie należy stosować wszędzie tam, gdzie jest to możliwe. Fałsz. Kulowanie powinno odpowiadać na zidentyfikowaną i zatwierdzoną potrzebę inżynieryjną związaną ze stanem powierzchni.
MIT: Kulowanie można uzasadnić wyłącznie obliczeniami. Fałsz. Znaczenie mogą mieć również reprezentatywne badania, doświadczenia eksploatacyjne, zatwierdzone rozwiązania precedensowe i wymagania umowne.
MIT: O potrzebie kulowania zawsze decyduje dział produkcji. Domyślnie fałsz. Dział produkcji może zaproponować wariant, ale odpowiedzialność projektowa i zatwierdzenie muszą pozostać jednoznacznie przypisane.
MIT: Rysunek musi zawierać wszystkie nastawy maszyny. Fałsz. Obowiązujące wymaganie określa wynik i ograniczenia, a wykonawca procesu zazwyczaj opracowuje w tych granicach nastawy maszyny.
MIT: Zgodny wynik intensywności dowodzi uzyskania wymaganych właściwości zmęczeniowych. Fałsz. Intensywność jest wynikiem kontroli procesu, a nie walidacją trwałości zmęczeniowej części.
MIT: Kulowanie kompensuje wadliwą konstrukcję. Fałsz. Kulowanie uzupełnia zaprojektowane rozwiązanie i nie zastępuje prawidłowej geometrii, materiału, obciążenia ani obróbki cieplnej.
Często zadawane pytania o projektowanie z uwzględnieniem kulowania
Na jakim etapie projektowania należy uwzględnić kulowanie?
Kulowanie należy rozważyć przed zatwierdzeniem projektu, gdy dział inżynieryjny może jeszcze przeanalizować miejsca krytyczne, dostęp, granice obróbki, stan materiału, kolejność operacji, dokumentację potwierdzającą i wpływ na kwalifikację.
Jakich informacji dostawca usług kulowania potrzebuje od projektanta?
Dostawca usług kulowania potrzebuje kontrolowanych danych dotyczących geometrii, materiału i stanu obróbki cieplnej, stref obróbki i wyłączeń, przywołanych dokumentów i ich rewizji, pełnych wymagań dotyczących intensywności oraz pokrycia powierzchni, zakresu dokumentacji potwierdzającej, ilości oraz ścieżki zatwierdzania.
Czy dostawca może dobrać intensywność Almena dla nowej części?
Dostawca może zaproponować intensywność Almena albo sposób opracowania procesu tylko wtedy, gdy umowa przyznaje mu takie uprawnienie. Upoważniona jednostka projektowa musi zatwierdzić każdą wartość podlegającą nadzorowi projektowemu przed dopuszczeniem lub rozpoczęciem produkcji.
Jak należy oznaczyć obszar kulowania na rysunku?
Oznaczyć obszar kulowania za pomocą nadzorowanych widoków, stref, wymiarów, baz lub definicji opartych na modelu. Wskazać granice, cechy wyłączone, maskowanie i wymagania dotyczące stref przejściowych, jeśli zależy od nich funkcja części.
Czy kulowanie wymaga dodatkowego naddatku w wymiarach części?
Nie istnieje uniwersalny naddatek wymiarowy na kulowanie. Jego potrzeba zależy od geometrii, sztywności, funkcji powierzchni, materiału i intensywności oddziaływania procesu; wymiary krytyczne wymagają przeglądu inżynierskiego i odpowiedniej weryfikacji.
Czy otwory i gwinty należy kulować?
Otwory i gwinty należy kulować tylko wtedy, gdy wymaga tego zatwierdzona konstrukcja, a dany obszar można poddać obróbce i zweryfikować. W przeciwnym razie należy wskazać je jako obszary wyłączone z obróbki oraz określić zasady maskowania, granice i środki kontroli usuwania medium.
Czy kulowanie można dodać po zakończeniu obróbki skrawaniem?
Kulowanie można wykonać po obróbce skrawaniem, jeżeli wymaga tego zatwierdzona kolejność operacji, lecz późniejsze szlifowanie, obróbkę skrawaniem, obróbkę wykończeniową lub oddziaływanie cieplne należy poddać przeglądowi, ponieważ mogą usunąć zamierzony stan warstwy przypowierzchniowej lub spowodować jego relaksację.
Czy specyfikacja kulowania potwierdza poprawę trwałości zmęczeniowej?
Nie. Specyfikacja kulowania reguluje proces produkcyjny. Deklaracja dotycząca trwałości zmęczeniowej wymaga zatwierdzonej podstawy projektowej, reprezentatywnych badań lub innej zatwierdzonej metody walidacji właściwej dla części i warunków eksploatacji.
Jakie zmiany konstrukcyjne mogą spowodować konieczność ponownej kwalifikacji kulowania?
Zmiany geometrii, materiału, obróbki cieplnej, twardości, kolejności operacji, obszaru obróbki, intensywności, pokrycia, ograniczeń dotyczących medium, oprzyrządowania, dostawcy lub dokumentacji potwierdzającej akceptację mogą zgodnie z przywołaną umową wymagać przeglądu lub ponownej kwalifikacji.
Najważniejsze wnioski
- Należy zacząć od problemu technicznego związanego z powierzchnią i miejsca krytycznego, a nie od dostępności procesu.
- Decyzję dotyczącą kulowania należy podjąć przed wydaniem dokumentacji i określić dowody, które ją uzasadniają.
- Projektować obszary obróbki, wyłączenia, dostęp, maskowanie i kolejność jako wzajemnie powiązane wymagania.
- Należy oddzielnie określić pełne wymagania dotyczące intensywności Almena i pokrycia.
- Oddziel zgodność procesu od walidacji naprężeń szczątkowych lub właściwości zmęczeniowych elementu.
- Należy jednoznacznie określić odpowiedzialność jednostki odpowiedzialnej za projekt, umożliwiając wykonawcy procesu uprzemysłowienie zatwierdzonych danych wejściowych.
- Weryfikuj zmiany geometrii, materiału, kolejności operacji, dostawcy i dokumentacji potwierdzającej w ramach formalnego procesu zarządzania zmianą.
Powiązane przewodniki SP Center dotyczące kulowania
- 12 typowych błędów w specyfikacjach kulowania – błędy na rysunkach i w zapytaniach ofertowych, które należy usunąć przed zatwierdzeniem
- Proces kulowania krok po kroku – jak zatwierdzone parametry wejściowe przekształca się w kontrolowany proces produkcyjny
- Jak kulowanie wpływa na powierzchnię metalu? – integralność powierzchni, naprężenia szczątkowe, topografia i weryfikacja
Źródła techniczne
2. SAE International, AMS2430U: Kulowanie, wydanie zmienione w kwietniu 2018 r.
4. SAE International, J2441_202511: Kulowanie, ustabilizowana w listopadzie 2025 r.
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Dokument i jego wydanie przywołane w umowie mają zastosowanie do części. Aktualny status dokumentu u wydawcy nie zastępuje przywołanego wydania ani wymagań klienta przekazanych w łańcuchu dostaw bez zatwierdzenia przez upoważnione strony.
Wsparcie SP Center w projektowaniu z uwzględnieniem kulowania
SP Center wspiera wczesną ocenę wykonalności, ocenę stref obróbki i maskowania, próby, opracowanie koncepcji oprzyrządowania, kontrolę intensywności Almena i pokrycia powierzchni, planowanie kwalifikacji, industrializację, kontrolowane kulowanie seryjne, identyfikowalność i raportowanie zgodności z potwierdzonymi wymaganiami technicznymi.
SP Center – Wzmacniamy to, co ważne.
Usługa kulowania: spcenter.pl/uslugi/shot-peening/
SP Center Sp. z o.o. | ul. Biznesowa 5, 35-213 Rzeszów, Polska | [email protected] | +48 519 772 773
