Najpoważniejsze błędy w specyfikacjach kulowania to brak granic obszaru obróbki, stanu materiału, dokumentów nadrzędnych, pełnego zapisu intensywności, kryterium pokrycia, zasad maskowania oraz zapisów odbiorowych. Obowiązujące wymaganie powinno również określać hierarchię rewizji, zakres kwalifikacji, cel inżynierski, warunki produkcji i osobę uprawnioną do rozstrzygania niejasności. Te 12 grup informacji pozwala wykonawcy rzetelnie wycenić, opracować, zweryfikować i zrealizować proces bez zgadywania.
Dlaczego jakość specyfikacji kulowania ma znaczenie?
Kulowanie jest zwykle procesem specjalnym, ponieważ końcowa kontrola wzrokowa nie odtworzy wszystkich parametrów procesu ani nie potwierdzi zamierzonego stanu naprężeń pod powierzchnią. Dlatego rysunek i wymagania umowne muszą jednoznacznie określać, co podlega obróbce, jakie dokumenty obowiązują i jakie dowody są wymagane. Na tej podstawie wykonawca opracowuje i kontroluje proces.
Niejasności powodują nie tylko problemy z dokumentacją. Mogą prowadzić do niepełnej wyceny, błędnej koncepcji maskowania, wielokrotnych prób, sporów dotyczących pakietu FAI, opóźnień albo obróbki powierzchni, którą jednostka projektowa zamierzała chronić. Koszt wyjaśnienia jest zwykle najniższy przed złożeniem zamówienia, a najwyższy po dostarczeniu części do obróbki.
Specyfikacja powinna być na tyle kompletna, aby proces można było powtarzalnie realizować, lecz nie powinna narzucać nastaw maszyny ustalanych podczas prac rozwojowych i kwalifikacji procesu, chyba że wymaga tego dokument nadrzędny. Odpowiedzialność musi być jednoznaczna: jednostka projektowa definiuje wymagania dotyczące części, a wykonawca opracowuje i kontroluje przebieg procesu w ich granicach.
Błąd 1: które powierzchnie należy poddać kulowaniu?
LUKA Wymagania dotyczące kulowania nie identyfikują dokładnego obszaru obróbki, granic ani wykluczonych elementów.
Zapis w rodzaju „kulować element” nie jest powtarzalną definicją zakresu obróbki. Wykonawca potrzebuje kontrolowanych widoków rysunkowych, oznaczeń stref, wymiarów lub baz wskazujących każdą powierzchnię przeznaczoną do kulowania oraz każdą powierzchnię wyłączoną. Znaczenie mają także strefy przejściowe, ponieważ nieokreślona granica prowadzi do różnych interpretacji podczas wyceny, programowania i kontroli.
Niezdefiniowany zakres wpływa na oprzyrządowanie, dostęp dyszy lub strumienia z wirnika, czas cyklu, kontrolę i ryzyko odkształceń. Może też ukrywać konflikt geometryczny: zagłębienie może być oznaczone do obróbki, ale fizycznie niedostępne pod wymaganym kątem uderzenia, albo krytyczna krawędź może leżeć bezpośrednio na założonej granicy. Takie kwestie należy rozstrzygnąć przed rozpoczęciem rozwoju procesu.
Należy skorygować wymaganie, zaznaczając strefy obróbki i wyłączenia na rysunku kontrolnym. Należy określić położenie granicy, tolerancję obowiązującą w miejscach, w których funkcja od niej zależy, oraz dokument, który reguluje sytuację, gdy model, rysunek i notatka zamówienia się nie zgadzają.
PRZYKŁADOWY ZAPIS „Kulować powierzchnie oznaczone jako strefa SP-1 na rysunku [numer/rewizja]. Nie kulować cech wyłączonych wskazanych w detalu [odniesienie]. Położenie granicy i wymagania dotyczące przejścia zgodnie z rysunkiem.”
Błąd 2: czy stan materiału został w pełni określony?
LUKA Wymaganie podaje oznaczenie stopu, lecz pomija postać wyrobu, stan obróbki cieplnej, twardość lub istotne wcześniejsze operacje.
Reakcja materiału na kulowanie zależy od jego stanu, a nie tylko od oznaczenia stopu. Poziom wytrzymałości, twardość, mikrostruktura, postać wyrobu oraz wcześniejsza obróbka skrawaniem lub cieplna wpływają na powstawanie odcisków, umocnienie odkształceniowe, chropowatość, uzyskane naprężenia szczątkowe i podatność na uszkodzenia. Dwie części z tego samego stopu mogą więc wymagać różnych środków kontroli ryzyka.
Stan materiału wpływa również na wycenę i wykonalność. Wykonawca może potrzebować ocenić zgodność medium do kulowania, cienkie przekroje, utwardzone krawędzie, istniejące powłoki, odwęglenie, kolejność nakładania powłok oraz ryzyko, że późniejsza operacja usunie warstwę zmodyfikowaną przez kulowanie albo zrelaksuje wprowadzone naprężenia. Bez tego kontekstu pozornie poprawny plan procesu może nie odpowiadać zatwierdzonemu przebiegowi produkcji.
Należy podać pełną specyfikację materiału, postać wyrobu, stan obróbki cieplnej oraz zakres twardości, jeżeli ma on zastosowanie. Należy zidentyfikować istotne operacje poprzedzające i następujące po nich, w szczególności obróbkę skrawaniem, szlifowanie, obróbkę cieplną, powlekanie i czyszczenie, które mogą zmienić obrobioną powierzchnię.
PRZYKŁADOWY ZAPIS „Materiał i stan: [specyfikacja, gatunek, postać wyrobu i stan obróbki cieplnej], twardość [zakres i metoda, jeżeli wymagana]. Kulowanie wykonać po [operacji] i przed [operacją], zgodnie z zatwierdzoną kolejnością produkcji.”
Błąd 3: które wymagania dotyczące kulowania są nadrzędne?
BRAK Rysunek lub zapytanie ofertowe używa określenia „kulowanie”, ale nie wskazuje obowiązującej specyfikacji procesu ani dodatkowych wymagań klienta.
Nazwa procesu nie jest kompletnym wymaganiem technicznym. Umowa powinna określać obowiązującą specyfikację, klauzule klienta i wszelkie zatwierdzone odchylenia. AMS2430U to jedna ze specyfikacji kulowania dla lotnictwa i kosmonautyki, ale nie jest to uniwersalna norma domyślna i nie należy jej po cichu importować do umowy, która powołuje się na coś innego.
Dokument nadrzędny określa definicje, sposób sterowania procesem, wymagania dotyczące medium, zasady kontroli, zapisy, a niekiedy także odpowiedzialność za zatwierdzenie. Dodatkowe wymagania klienta mogą te zasady zmieniać lub rozszerzać. Przed potwierdzeniem zgodności albo przygotowaniem oferty wykonawca musi otrzymać kompletny zestaw przywołanych dokumentów.
Należy wymienić wszystkie obowiązujące dokumenty wraz z identyfikatorem i rewizją albo określić kontrolowaną zasadę zarządzania rewizjami, jeżeli system zakupowy nie umieszcza ich na rysunku. Dokumenty odniesienia trzeba udostępnić zatwierdzoną drogą, a proponowane wyjątki wyjaśnić przed przyjęciem zamówienia.
PRZYKŁADOWY ZAPIS „Kulowanie wykonać zgodnie z [specyfikacja procesu i rewizja] oraz [klauzula klienta i rewizja]. Obowiązują wymagania umowne zawarte w [dokument]. Każdy wyjątek wymaga pisemnej zgody [upoważniona osoba lub jednostka] przed rozpoczęciem obróbki.”
Błąd 4: czy wymaganie dotyczące intensywności Almena jest kompletne?
LUKA Wymaganie podaje tylko wartość liczbową albo nastawę ciśnienia zamiast pełnego, możliwego do zweryfikowania wymagania dotyczącego intensywności Almena.
Wartość taka jak „0,012” jest niejednoznaczna. Nie określa dopuszczalnego zakresu, jednostki strzałki ugięcia ani typu płytki Almena. Ciśnienie maszyny, prędkość wirnika lub nastawa dyszy również nie zastępują intensywności, ponieważ nominalne parametry wejściowe nie wyrażają bezpośrednio oddziaływania energetycznego mierzonego za pomocą właściwego zestawu i procedury Almena.
Pełne wymaganie powinno określać dopuszczalną wartość lub zakres intensywności, jednostkę, typ płytki oraz sposób zapisu i weryfikacji wymagany w powołanym dokumencie. SAE J442 definiuje narzędzia do wyznaczania i weryfikacji intensywności, a SAE J443 — właściwe procedury. Nadrzędne pozostają dokumenty i rewizje przywołane w umowie.
Nie wolno bez upoważnienia kopiować wartości z innej części. Geometria, materiał, stan powierzchni wejściowej i cel inżynierski mogą sprawić, że pozornie znana intensywność okaże się niewłaściwa. Wykonawca może ocenić wykonalność i zaproponować plan rozwoju, lecz wartość projektową zatwierdza jednostka odpowiedzialna za wymaganie.
PRZYKŁADOWY ZAPIS Struktura wymagania, nie wartość uniwersalna: „Intensywność Almena: [dolna–górna] [jednostka strzałki ugięcia] [typ płytki], wyznaczona i zweryfikowana zgodnie z [specyfikacja lub procedura i rewizja].”
Błąd 5: czy pokrycie określono niezależnie od intensywności?
LUKA Specyfikacja pomija pokrycie lub traktuje czas ekspozycji, intensywność i pokrycie jako zamienne.
Pokrycie opisuje, w jakim stopniu wskazana powierzchnia ma ślady uderzeń zgodnie z obowiązującą metodą oceny. Intensywność Almena charakteryzuje strumień medium w znormalizowanym układzie badawczym. Prawidłowa intensywność nie potwierdza, że każdy wrąb, bok lub obszar graniczny części osiągnął wymagane pokrycie.
Czas ekspozycji jest zmienną procesową, a nie samym pokryciem. Wcześniej ustalony czas może uzasadniać kwalifikowaną konfigurację procesu, ale dostęp, ustawienie części względem strumienia, przepływ medium do kulowania, stan sprzętu i geometria części nadal wpływają na powierzchnię. Norma SAE J2277 zapewnia ramy określania pokrycia, podczas gdy obowiązująca umowa definiuje wymagania dla danego zadania.
Określ wymagane pokrycie, strefę obróbki, stosowną metodę określania lub weryfikacji oraz wszelkie ograniczenia dotyczące nadmiernej ekspozycji lub wielokrotnego pokrycia. W przypadku trudności z bezpośrednim badaniem, zdefiniuj dozwolone podejście pośrednie lub reprezentatywne, zamiast pozostawiać operatorowi zadanie jego wymyślenia.
PRZYKŁADOWY ZAPIS „Uzyskać [wymagane pokrycie] w strefie SP-1 zgodnie z metodą określoną w [dokument i rewizja]. Zgodność intensywności i pokrycia zapisać jako odrębne wyniki.”
Błąd 6: co należy zamaskować lub zabezpieczyć?
LUKA Rysunek nie identyfikuje powierzchni funkcjonalnych i elementów, które nie mogą być narażone na bezpośrednie uderzenia ani wnikanie medium do kulowania.
Gwinty, powierzchnie uszczelniające, gniazda łożysk, precyzyjne pasowania, małe otwory, ostre krawędzie, cienkie sekcje i wykończone powierzchnie mogą wymagać maskowania lub innej ochrony. Potrzeba ta zależy od funkcji i zatwierdzonego projektu, dlatego wykonawca procesu nie powinien wnioskować o ochronie wyłącznie na podstawie wyglądu. Nieoznakowany element może być traktowany jako część ogólnej strefy kulowania.
Maskowanie tworzy również warunki brzegowe. Rysunek może wymagać zdefiniowania, gdzie kończy się pełne kulowanie, gdzie przejście jest dopuszczalne oraz jak blisko krytycznego elementu może zbliżyć się uderzenie. W przypadku otworów i wnęk, osłona i usuwanie medium do kulowania po procesie mogą wymagać osobnych kontroli.
Zidentyfikuj chronione elementy na widoku kontrolnym i w razie potrzeby zdefiniuj akceptowalną granicę. Pozwól dostawcy opracować koncepcję maski i mocowania, chyba że umowa wymaga określonej metody, a następnie zatwierdź koncepcję w uzgodnionej procedurze kwalifikacyjnej.
PRZYKŁADOWY ZAPIS „Chronić cechy MP-1 do MP-4 przed bezpośrednim uderzeniem medium. Utrzymać granicę obróbki w tolerancji podanej na rysunku. Zapobiegać pozostawaniu medium we wskazanych wnękach i potwierdzić jego usunięcie zatwierdzoną metodą.”
Błąd 7: co zrobić, gdy rewizje dokumentów są sprzeczne?
LUKA Rysunek, zamówienie i dokumenty klienta zawierają niezgodne wersje lub nie określają kolejności pierwszeństwa umownego.
Dostawca nie może bezpiecznie rozstrzygać konfliktu technicznego przez wybór najnowszego dokumentu albo najwygodniejszego zapisu. Rysunek może powoływać jedną rewizję, zamówienie inną, a specyfikacja klienta może zawierać klauzulę zmieniającą ogólną specyfikację procesu. Każdy z tych dokumentów może wprowadzać inne wymagania dotyczące kontroli lub dokumentacji.
Niekontrolowany wybór rewizji może unieważnić ofertę, kwalifikację lub certyfikat, nawet gdy sam proces wydaje się dopuszczalny. Może też prowadzić do fałszywej deklaracji zgodności, jeżeli certyfikat wskazuje rewizję, której nigdy nie zweryfikowano wraz z pełnym pakietem umownym.
Przed wyceną lub dopuszczeniem wyrobu należy sporządzić wykaz dokumentów i porównać ich identyfikatory, rewizje, daty oraz klauzule odwołujące. Nabywca lub uprawniona jednostka projektowa powinna pisemnie rozstrzygnąć sprzeczności i określić pierwszeństwo wymagań. Wykonawca przechowuje tę decyzję z dokumentacją zlecenia.
PRZYKŁADOWY ZAPIS „Kolejność pierwszeństwa dokumentów: [kolejność]. Sprzeczności między rysunkiem [rewizja], zamówieniem [rewizja] i dokumentacją procesu zgłaszać [upoważniona osoba lub jednostka] do pisemnego rozstrzygnięcia przed rozpoczęciem prac.”
Błąd 8: jakie dowody potwierdzają spełnienie wymagań?
LUKA Dokumentacja żąda potwierdzenia zgodności, ale nie określa zapisów, kontroli ani uprawnień potrzebnych do dopuszczenia wyrobu.
Dokumentacja kontroli procesu i wyniki walidacji właściwości użytkowych części odpowiadają na różne pytania. Zapisy medium, wyniki intensywności, potwierdzenie pokrycia oraz identyfikowalność urządzenia mogą wykazać wykonanie kontrolowanego procesu. Nie określają jednak samodzielnie profilu naprężeń szczątkowych, trwałości zmęczeniowej ani wyniku wymiarowego, chyba że właściwości te są oddzielnie wymagane i zweryfikowane.
Nieprecyzyjne żądanie „pełnego raportu” również jest ryzykowne. Jeden klient może oczekiwać jedynie certyfikatu zgodności, a inny — danych źródłowych intensywności, krzywej nasycenia, zapisów pokrycia, danych z monitorowania maszyny, potwierdzenia uprawnień operatora, certyfikatów medium lub wyników kontroli części. Wymagany pakiet trzeba zdefiniować przed wyceną i rozpoczęciem produkcji.
Określ wymagane zapisy, okres ich przechowywania, język, format, poziom identyfikowalności, metodę kontroli oraz osobę lub jednostkę zatwierdzającą. Jeżeli wymagane jest badanie części, zdefiniuj próbkę, lokalizację, metodę, kryterium odbioru i sposób postępowania w przypadku wyniku niezgodnego.
PRZYKŁADOWY ZAPIS „Pakiet dopuszczenia zawiera [lista zapisów] powiązanych ze zleceniem i identyfikacją części lub partii. Kontrola albo walidacja części jest wymagana wyłącznie wtedy, gdy wskazuje ją [rysunek lub zatwierdzony plan]. Jednostka zatwierdzająca: [nazwa].”
Błąd 9: czy określono zakres kwalifikacji i sposób zatwierdzenia?
LUKA Zapytanie ofertowe posługuje się określeniami takimi jak prototyp, FAI, PPAP albo zatwierdzenie źródła, lecz nie wskazuje wymaganego zakresu dokumentacji, sposobu jej złożenia ani procedury zatwierdzenia.
Określenia związane z kwalifikacją nie są zamienne. Próba wykonalności może potwierdzić dostęp i stabilność procesu, natomiast FAI, PPAP albo zatwierdzenie źródła mogą wymagać kontrolowanej dokumentacji i formalnej decyzji klienta. Dokładny zakres wynika z umowy, procedur klienta i kontekstu branżowego.
Nieokreślony zakres kwalifikacji powoduje niespodziewane koszty i opóźnienia. Oprzyrządowanie może wymagać zatwierdzenia przed produkcją, próby — obecności przedstawiciela klienta, a dokumentacja — użycia jego szablonów. Produkcja seryjna może również pozostać wstrzymana do czasu otrzymania formalnego zatwierdzenia. Nie wolno zakładać żadnego z tych kroków wyłącznie na podstawie akronimu.
Określ etap projektu, wymagane elementy pakietu, reprezentatywne części lub próbki, punkty kontrolne wymagające obecności, format zgłoszenia, jednostkę zatwierdzającą oraz warunek przejścia do produkcji seryjnej. Odwołuj się do FAI, PPAP lub zatwierdzenia źródła tylko wtedy, gdy wymaga tego umowa.
PRZYKŁADOWY ZAPIS „Zamówienie obejmuje etap [wykonalność/prototyp/kwalifikacja/produkcja seryjna]. Pakiet [zakres] przekazać do [jednostka] drogą [sposób]. Produkcja seryjna może rozpocząć się dopiero po spełnieniu [warunek zatwierdzenia lub dopuszczenia].”
Błąd 10: jaki cel inżynierski ma zabezpieczać wymaganie?
LUKA Wymaganie nie zawiera kontekstu funkcjonalnego lub posługuje się szerokim celem, takim jak poprawa trwałości zmęczeniowej, tak jakby było to mierzalne kryterium odbioru.
Zwięzłe określenie celu inżynierskiego pomaga wykonawcy rozpoznawać ryzyka i zadawać właściwe pytania. Krytycznym miejscem może być wyokrąglenie, zagłębienie, przejście lub powierzchnia styku, a późniejsze operacje mogą naruszyć zamierzony stan warstwy wierzchniej. Taki kontekst usprawnia ocenę wykonalności i dobór oprzyrządowania.
Cel nie zastępuje mierzalnych wymagań. „Zwiększenie trwałości zmęczeniowej” nie definiuje intensywności, pokrycia, obszaru obróbki ani zapisów odbiorowych. Odporność zmęczeniowa części zależy od materiału, geometrii, obciążenia, środowiska, stanu powierzchni oraz utrzymanego rozkładu naprężeń szczątkowych. Deklaracja właściwości użytkowych wymaga zatwierdzonej podstawy walidacji.
Określ cel funkcjonalny i krytyczne miejsce jako kontekst, a następnie powiąż je z kontrolowanymi rysunkami i wymaganiami procesowymi. Jeśli charakterystyką odbioru jest naprężenie szczątkowe, chropowatość, stabilność wymiarowa lub badanie zmęczeniowe, zdefiniuj oddzielnie zatwierdzoną metodę i limit.
PRZYKŁADOWY ZAPIS „Cel inżynierski: poprawa odporności zmęczeniowej w [cecha krytyczna]. Odbiór opiera się na mierzalnych wymaganiach z [rysunek/specyfikacja/zatwierdzony plan walidacji]; sama zgodność procesu nie oznacza określonego mnożnika trwałości zmęczeniowej.”
Błąd 11: czy przed wyceną znane są warunki produkcji?
BRAK Zapytanie ofertowe nie podaje liczby części, struktury partii, rytmu produkcji, terminów dostaw ani założeń wpływających na oprzyrządowanie i zdolność produkcyjną.
Technicznie identyczna część może wymagać innego podejścia przemysłowego w fazie prototypu i w produkcji seryjnej. Wielkość partii, roczne zapotrzebowanie, harmonogram wydań, liczba wariantów i oczekiwane dostawy wpływają na strategię mocowania, automatyzację, pobieranie próbek kontrolnych, dokumentację, rezerwację zdolności produkcyjnych i termin realizacji.
Brak danych produkcyjnych osłabia ofertę. Dostawca może wycenić ręczny proces prototypowy, choć produkcja seryjna wymaga dedykowanego oprzyrządowania, albo zarezerwować zdolność produkcyjną dla wielkości produkcji, która nigdy nie zostanie osiągnięta. Skutkiem są ponowna wycena i możliwe opóźnienia, których można uniknąć dzięki zatwierdzeniu założeń technicznych i produkcyjnych.
Podaj liczbę prototypów, oczekiwaną liczbę seryjną, wielkość partii, częstotliwość, datę uruchomienia, horyzont prognozowania i założenia dotyczące dostaw. Zidentyfikuj rodziny części i oczekiwane zmiany. Dane te są danymi planistycznymi, a nie gwarancją, ale pozwalają dostawcy na przejrzyste określenie założeń dotyczących oferty.
PRZYKŁADOWY ZAPIS „Podstawa RFQ: [liczba prototypów], [liczba seryjna w okresie], typowa partia [liczba], planowany start [data] i wymagany termin realizacji [dni/tygodnie]. Dostawca wskazuje w ofercie założenia dotyczące zdolności produkcyjnej i oprzyrządowania.”
Błąd 12: kto jest uprawniony do uzupełnienia brakujących informacji?
LUKA Od dostawcy oczekuje się uzupełnienia luk technicznych bez pisemnego zapytania, zatwierdzonego założenia lub wyznaczonego jednostki decyzyjnej.
Doświadczony wykonawca kulowania powinien wykrywać luki i proponować technicznie uzasadnione rozwiązania, ale nie może po cichu przejmować odpowiedzialności projektowej. Wybór strefy obróbki, intensywności, pokrycia lub kryterium odbioru zmienia wymaganie i może wpływać na właściwości lub zgodność części.
Ustna odpowiedź może zaginąć między działami zakupów, inżynierii, jakości i produkcji. Zatwierdzone wyjaśnienie powinno łączyć pytanie z dokumentem, którego dotyczy, proponowanym rozwiązaniem, odpowiedzialną osobą lub jednostką, datą oraz rewizją. Powinno też wskazywać wpływ decyzji na cenę, harmonogram, oprzyrządowanie i kwalifikację.
Prowadź kontrolowany dziennik wyjaśnień. Wstrzymaj prace objęte nierozstrzygniętą kwestią do czasu usunięcia luk istotnych dla bezpieczeństwa lub zgodności. Przed rozpoczęciem obróbki seryjnej udokumentuj założenia, uzyskaj pisemną zgodę upoważnionej jednostki i wprowadź decyzję do obowiązującego zestawu wymagań.
PRZYKŁADOWY ZAPIS „Otwarte kwestie techniczne zapisywać w dzienniku wyjaśnień. Zmiany wymagań zatwierdza wyłącznie [upoważniona osoba lub jednostka]. Propozycja dostawcy staje się wymaganiem dopiero po pisemnej decyzji i kontrolowanej aktualizacji dokumentu.”

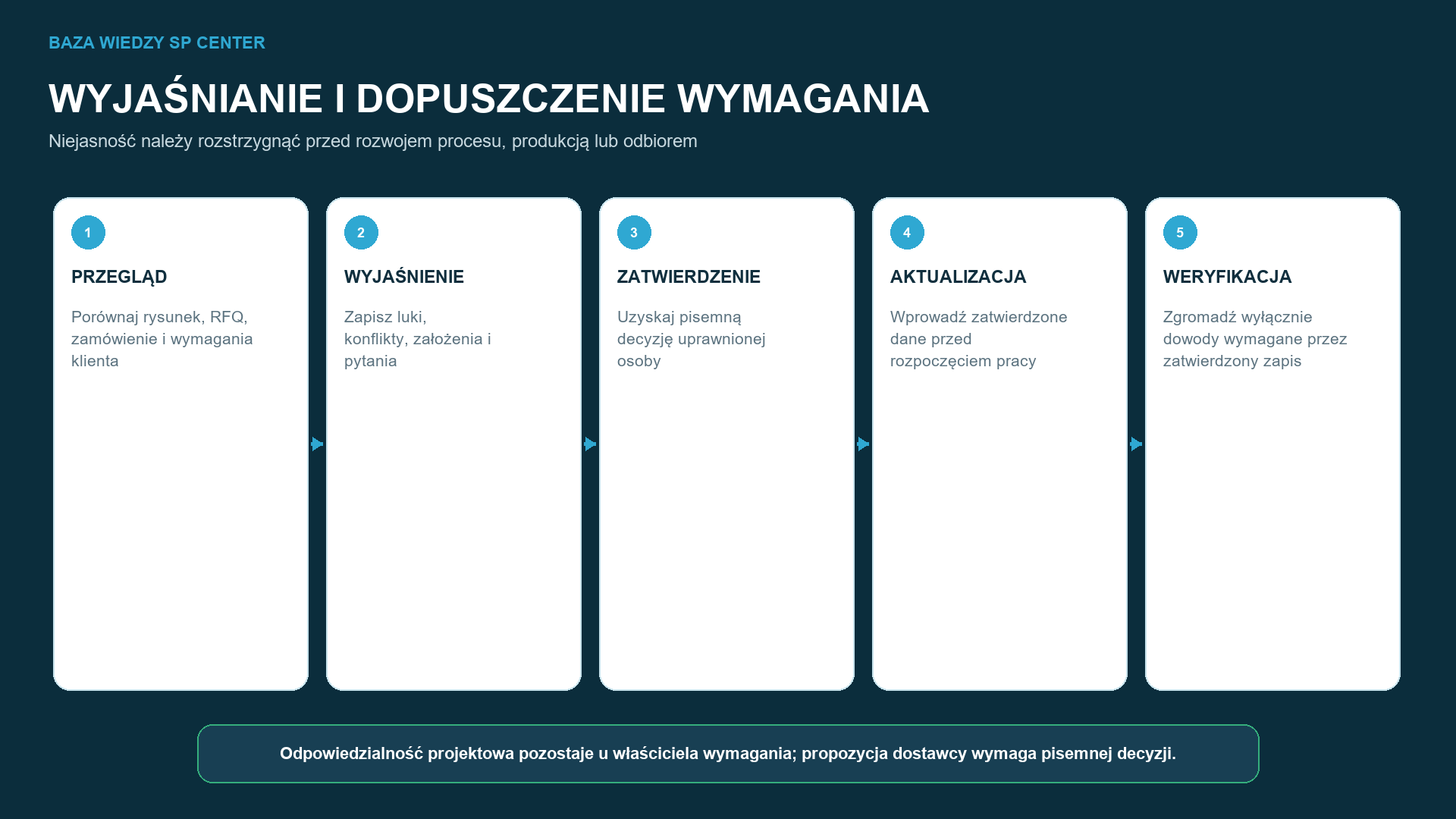

Jak wyjaśnić niejednoznaczne wymaganie i dopuścić je do realizacji?
Kontrolowana procedura wyjaśniania ma pięć etapów: przegląd pełnego zestawu dokumentów, zapis każdej luki lub sprzeczności, uzyskanie pisemnej decyzji upoważnionej osoby lub jednostki, aktualizacja zatwierdzonych danych wejściowych i weryfikacja dowodów wskazanych w wymaganiu. Jeżeli nierozstrzygnięty punkt może zmienić obróbkę, odbiór lub zgodność, nie wolno rozpoczynać seryjnej realizacji objętego nim zlecenia.

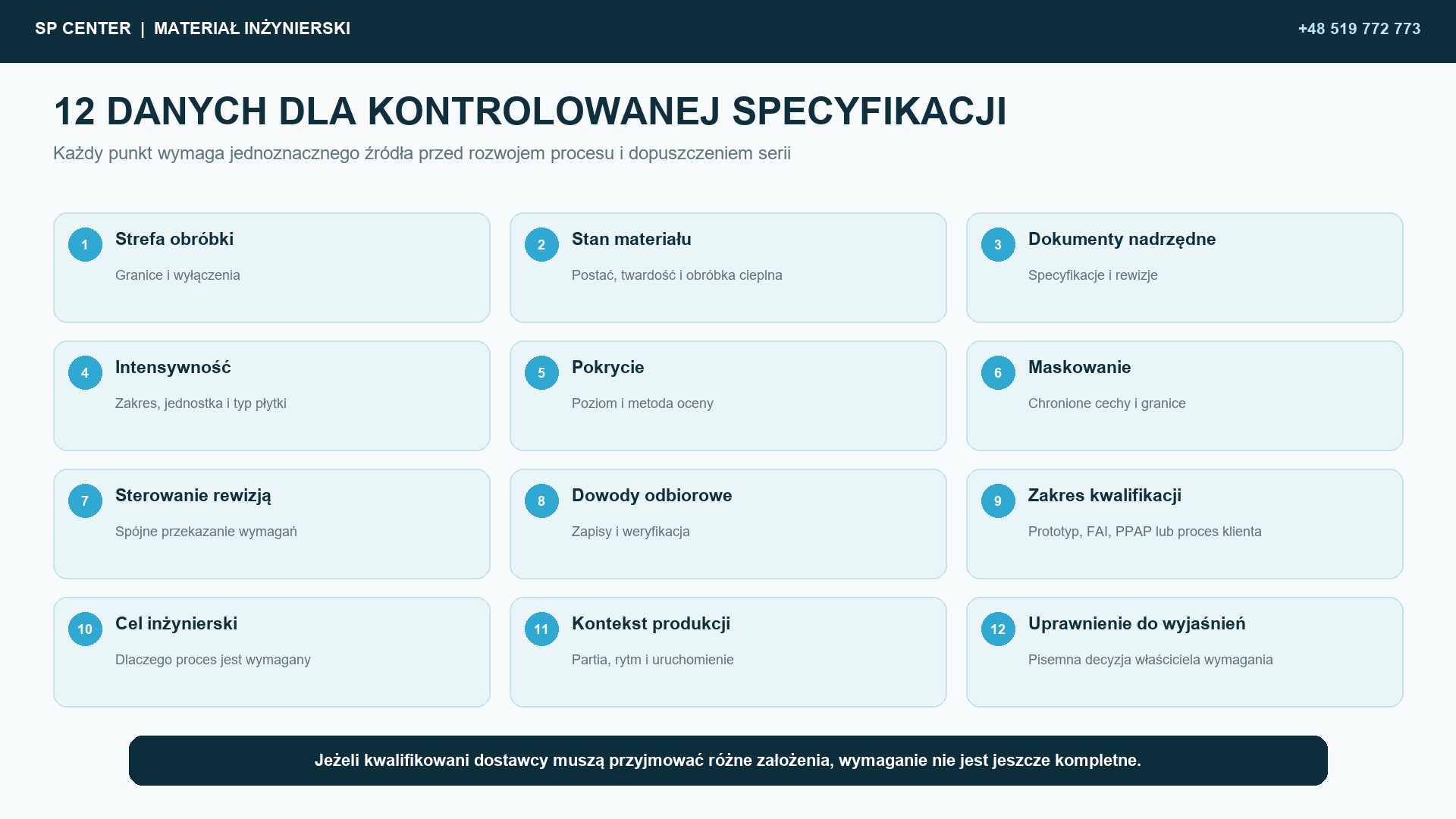

Jaki jest minimalny zakres danych na rysunku i w zapytaniu ofertowym dotyczącym kulowania?
| Grupa informacji | Minimalne kontrolowane dane wejściowe | Typowe zapisy odbiorowe |
|---|---|---|
| Obszar obróbki | Strefy kulowania, wyłączenia, granice i odniesienia do rysunków | Zaznaczony rysunek lub kontrolowana definicja 3D |
| Stan materiału | Stop, forma produktu, obróbka cieplna, twardość i sekwencja | Rysunek, specyfikacja materiałowa i kolejność operacji |
| Wymagania nadrzędne | Specyfikacja procesu, wymagania klienta i obowiązujące rewizje | Kontrolowany wykaz dokumentów umownych |
| Intensywność | Dopuszczalny zakres lub wartość, jednostka, typ płytki i podstawa weryfikacji | Rysunek lub zatwierdzone wymagania procesowe |
| Pokrycie powierzchni | Wymagany poziom, strefa i konwencja ustalania | Rysunek lub zatwierdzony plan kontroli |
| Maskowanie | Cechy chronione, granice oraz ryzyko zalegania medium | Szczegóły rysunku i zatwierdzona koncepcja narzędzi |
| Sterowanie rewizjami | Spójny zestaw dokumentów i określona hierarchia wymagań | Zweryfikowana macierz wymagań lub pisemne rozstrzygnięcie |
| Dowody odbioru | Uprawnienia do dokumentacji, kontroli, przechowywania i udostępniania | Klauzula jakości lub zatwierdzony plan |
| Kwalifikacja | Etap, wymagane dokumenty, punkty kontrolne i ścieżka zatwierdzenia | Plan kwalifikacji lub industrializacji |
| Cel inżynieryjny | Funkcja, cecha krytyczna i późniejsze operacje | Notatka projektowa plus mierzalne wymagania |
| Kontekst produkcji | Liczba części, partie, rytm produkcji, warianty i harmonogram | Założenia i prognoza zapytania ofertowego |
| Uprawnienie do wyjaśnień | Dziennik pytań, osoba lub jednostka decyzyjna i aktualizacja dokumentów | Pisemna decyzja powiązana ze zleceniem |
Tabela 1. Minimalny zestaw kontrolowanych danych wejściowych potrzebnych do dopuszczenia; procedura klienta może wprowadzać dodatkowe wymagania.
Jakie dowody odpowiadają poszczególnym kryteriom odbioru po kulowaniu?
| Pytanie | Dowód reprezentatywny | Czego sam w sobie nie dowodzi |
|---|---|---|
| Czy strumień śrutu miał wymaganą intensywność? | Właściwa płytka Almena, uchwyt, miernik oraz zapis wyznaczenia lub weryfikacji | Pokrycie każdej cechy geometrycznej części ani profil naprężeń szczątkowych |
| Czy określony obszar został poddany wymaganym uderzeniom? | Zatwierdzona metoda oceny pokrycia i kontrola strefy obróbki | Prawidłowa intensywność, trwałość zmęczeniowa ani głębokość naprężeń szczątkowych |
| Czy użyto i kontrolowano dopuszczone medium umacniające? | Identyfikacja medium do kulowania, certyfikacja, stan rozmiaru/kształtu i zapisy segregacji | Prawidłowa granica obróbki lub właściwości użytkowe części |
| Czy wykonano zatwierdzony proces? | Identyfikowalność zlecenia, zapis wyposażenia i programu, uprawnienia operatora oraz dziennik procesu | Zgodność projektu ani właściwości użytkowe części |
| Czy krytyczne wymiary pozostały dopuszczalne? | Kontrola wymiarów zdefiniowana na rysunku | Profil naprężeń szczątkowych, pokrycie ani czystość powierzchni |
| Czy osiągnięto zamierzony stan naprężeń szczątkowych? | Zatwierdzony plan pomiaru części lub próbek, jeżeli został przywołany | Uniwersalna odporność na zmęczenie w każdych warunkach eksploatacji |
| Czy odporność na zmęczenie części została wykazana? | Zatwierdzone reprezentatywne badanie zmęczeniowe lub zatwierdzone uzasadnienie projektu | Zgodność z każdym zapisem procesu produkcyjnego |
Tabela 2. Kontrola procesu, akceptacja części i dowody właściwości użytkowych odpowiadają na różne pytania.
Jakie rozróżnienia techniczne zapobiegają błędnym zapisom specyfikacji?
| Koncepcja A | Koncepcja B | Dlaczego to rozróżnienie jest ważne |
|---|---|---|
| Intensywność Almena | Pokrycie powierzchni | Intensywność charakteryzuje strumień za pomocą standardowego testu; pokrycie dotyczy powierzchni obrabianego elementu. |
| Pokrycie powierzchni | Czas ekspozycji | Czas może być parametrem zakwalifikowanego programu procesu, lecz sam nie jest wynikiem oceny pokrycia |
| Zgodność procesu | Właściwości użytkowe części | Wykonanie zatwierdzonego przebiegu procesu nie gwarantuje określonej trwałości zmęczeniowej ani profilu naprężeń szczątkowych |
| Kwalifikacja | Dopuszczenie produkcji seryjnej | Udany test nie autoryzuje automatycznie produkcji seryjnej. |
| Oferta dostawcy | Zatwierdzenie projektu | Oferta staje się wymaganiem dopiero po zatwierdzonej pisemnej decyzji |
| Certyfikat zgodności | Pełny pakiet danych procesowych | Dokumenty zawierają dowody różnego poziomu i muszą być wyraźnie wymagane. |
| Aktualna wersja normy | Zmiana wynikająca z umowy | Umowa ma pierwszeństwo, chyba że upoważnione strony zatwierdzą zmianę wersji. |
Tabela 3. Oddzielenie powiązanych koncepcji zapobiega nieuzasadnionym wnioskom dotyczącym odbioru lub właściwości użytkowych.
Jakie są najczęstsze błędne przekonania na temat specyfikacji kulowania?
MIT „Dostawca może wybrać rozsądną intensywność”. Dostawca może zaproponować zakres prac rozwojowych, lecz wartość projektową zatwierdza wyłącznie osoba lub jednostka uprawniona do zmiany wymagania.
MIT „Pełne pokrycie potwierdza prawidłowość całego procesu”. Fałsz. Pokrycie nie potwierdza intensywności, kontroli medium, profilu naprężeń szczątkowych ani właściwości użytkowych części.
MIT „Zawsze obowiązuje najnowsza wersja normy”. Nie. Obowiązuje rewizja przywołana w umowie, dopóki upoważnione strony nie zatwierdzą jej zmiany.
MIT „Certyfikat zgodności zawiera wszystkie zapisy procesu”. Fałsz. Certyfikat zgodności i szczegółowy pakiet danych są różnymi elementami dokumentacji; oba należy jednoznacznie określić.
MIT „FAI lub PPAP dokładnie wskazuje dostawcy, co ma przedłożyć”. Fałsz. Zakres dokumentacji i sposób zatwierdzenia wynikają z przywołanej procedury klienta albo procedury branżowej.
MIT „Kulowanie całej części jest bezpieczniejsze niż zdefiniowanie stref”. Nie. Niezamierzone kulowanie może wpłynąć na powierzchnie funkcjonalne, wymiary i chropowatość albo spowodować zaleganie medium.
Najczęstsze pytania o specyfikacje kulowania
Co musi zawierać specyfikacja kulowania?
Specyfikacja kulowania powinna określać obszar obróbki, stan materiału, dokumenty nadrzędne, pełne wymaganie intensywności, pokrycie, maskowanie, hierarchię rewizji, zapisy odbiorowe, zakres kwalifikacji, cel inżynierski, kontekst produkcji i uprawnienie do wyjaśniania niezgodności.
Czy wartość intensywności Almena wystarczy na rysunku?
Nie. Pełne wymaganie dotyczące intensywności Almena musi określać dopuszczalną wartość lub zakres, jednostkę strzałki ugięcia, typ płytki oraz oznaczenie lub podstawę weryfikacji wymaganą przez przywołany dokument.
Czy intensywność i pokrycie oznaczają w kulowaniu to samo?
Nie. Intensywność Almena charakteryzuje oddziaływanie strumienia medium w znormalizowanym układzie badawczym, natomiast pokrycie odnosi się do śladów uderzeń na wskazanej powierzchni części.
Czy rysunek powinien powoływać się na najnowszą wersję każdej normy?
Nie — nie automatycznie. Obowiązuje rewizja przywołana w umowie, dopóki upoważnione strony nie zatwierdzą zmiany. Sprzeczności między dokumentami należy rozstrzygnąć pisemnie przed rozpoczęciem obróbki.
Czy wykonawca kulowania może samodzielnie uzupełnić brakujące wymagania procesu?
Dostawca może wskazać braki i zaproponować wartości lub plan rozwoju procesu, lecz nie powinien zakładać, że posiada uprawnienia projektowe. Zmiana wymagania wymaga pisemnej decyzji upoważnionej osoby lub jednostki.
Jakich dokumentów należy zażądać po kulowaniu?
Wymagaj dokumentacji odpowiedniej do ryzyka części i umowy, na przykład certyfikatu zgodności, identyfikowalności części lub partii, dowodów intensywności i pokrycia, zapisów dotyczących medium, danych maszyny oraz jednoznacznie wskazanych wyników kontroli części.
Czy zgodność procesu świadczy o lepszej trwałości zmęczeniowej?
Nie. Zgodność procesu świadczy o tym, że zatwierdzona metoda kulowania spełnia określone wymogi. Deklaracja dotycząca trwałości zmęczeniowej wymaga zatwierdzonej podstawy projektowej, reprezentatywnych badań lub innej zatwierdzonej metody uzasadnienia.
Kiedy należy określić maskowanie?
Maskowanie lub inną ochronę należy określić zawsze, gdy bezpośrednie uderzenia, strefa przejściowa albo zalegające medium mogą wpływać na gwinty, pasowania, powierzchnie uszczelniające, otwory, krawędzie, cienkie przekroje lub inne cechy funkcjonalne.
Jakie informacje pomagają SP Center w ocenie zapytania ofertowego na kulowanie?
Prześlij nadzorowany rysunek, stan materiału i obróbki cieplnej, strefy obróbki i maskowania, powołane dokumenty wraz z rewizjami, wymagania dotyczące intensywności, pokrycia i dowodów, status kwalifikacji, liczbę części oraz wymagany termin.
Najważniejsze wnioski
- Zdefiniuj strefy kulowania, wyłączenia i granice w dokumentach kontrolowanych.
- Podaj pełny stan materiału i kolejność produkcji, a nie tylko nazwę stopu.
- Określ intensywność Almena i pokrycie jako dwa odrębne, kompletne i weryfikowalne wymagania.
- Kontroluj rewizje dokumentów, hierarchię wymagań i dopuszczone odchylenia przed rozpoczęciem obróbki.
- Oddziel dowody kontroli procesu od odbioru części i uzasadnienia właściwości użytkowych.
- Określ wymagane dokumenty kwalifikacyjne, założenia produkcyjne i jednostkę uprawnioną do rozstrzygania kwestii otwartych.
- Skorzystaj z pisemnych wyjaśnień; oferta dostawcy nie przenosi ani nie zastępuje uprawnień projektowych.
Powiązane poradniki SP Center o kulowaniu
- Czym jest kulowanie? Jak działa i kiedy je stosować — podstawowy przewodnik po mechanizmie procesu i zastosowaniach
- Proces kulowania krok po kroku — rozwój procesu, kontrole i przebieg produkcji
- Jak zamówić usługę kulowania — dane do zapytania ofertowego, wyjaśnienia techniczne i wybór dostawcy
Źródła techniczne
1. SAE International, AMS2430U: Shot Peening, revised April 2018
2. SAE International, J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
3. SAE International, J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
4. SAE International, J2277_202301: Shot Peening Coverage Determination, revised January 2023
5. SAE International, AS9102C: Aerospace Series — First Article Inspection Requirements
6. SAE International, AMS2432E: Shot Peening, Computer Monitored, revised October 2022
KONTROLA ODNIESIEŃ Zweryfikuj dokładne oznaczenie każdej specyfikacji, jej rewizję oraz dodatkowe wymagania klienta wynikające z umowy. Aktualna wersja na stronie wydawcy nie zastępuje automatycznie wersji obowiązującej umownie.
