Aby zamówić usługi kulowania, należy zacząć od nadzorowanego rysunku, jego wersji, stanu materiału, obszarów obrabianych i wyłączonych, przywołanych specyfikacji, wartości parametrów procesu lub upoważnienia do ich zaproponowania, wymaganej dokumentacji potwierdzającej oraz realistycznego zapotrzebowania. Dostawcę należy wstępnie zakwalifikować w odniesieniu do dokładnej rodziny części i ścieżki zatwierdzania, a następnie porównać oferty o takim samym zakresie oprzyrządowania, prób, kwalifikacji, kontroli, zapisów, logistyki i zdolności do produkcji seryjnej. Przed zatwierdzeniem należy pisemnie wyjaśnić każde założenie techniczne. Certyfikat wspiera ocenę dostawcy, lecz podstawą kontrolowanej decyzji produkcyjnej może być wyłącznie aktualny zakres zatwierdzenia konkretnego zakładu i procesu wraz z potwierdzeniem zgodności na poziomie zlecenia.
Dlaczego zlecanie kulowania różni się od zakupu standardowej usługi?
kulowanie jest kontrolowanym procesem produkcyjnym, którego wynik zależy od wzajemnie oddziałującego zestawu wymagań i parametrów kontrolnych procesu. Decyzja dotycząca wyboru dostawcy nie sprowadza się zatem do ustalenia, czy dysponuje on maszyną lub może podać cenę jednostkową. Polega na ustaleniu, czy proponowany zakład, urządzenia, medium, oprzyrządowanie, instrukcje, personel, metody weryfikacji i zapisy są w stanie wielokrotnie spełniać zatwierdzony zestaw wymagań.
Niekompletne pod względem technicznym zapytanie ofertowe może szybko przynieść cenę, lecz może ona opierać się na założeniach dotyczących stanu materiału, intensywności, pokrycia powierzchni, dostępu, maskowania, wielkości partii lub kwalifikacji. Założenia te często ujawniają się później w postaci przeróbek, opóźnień inżynieryjnych, nieplanowanego oprzyrządowania, dodatkowych prób albo zmiany oferty. Właściwy proces zakupowy ujawnia niepewność przed podjęciem zobowiązania handlowego.
ZASADA WYBORU DOSTAWCY Wybierz i zatwierdź kontrolowaną zdolność procesową dla określonego zakresu — nie ogólną nazwę dostawcy ani typ maszyny.
Od jakiego obowiązującego zestawu wymagań należy rozpocząć zapytanie ofertowe?
Nadzorowany rysunek ma podstawowe znaczenie, ale może nie zawierać wszystkich wymagań umownych przekazanych w łańcuchu dostaw. Mogą mieć również zastosowanie klauzule zamówienia, specyfikacje klienta, zasady dotyczące zatwierdzonych źródeł dostaw, plany jakości, dokumenty programu oraz wymagania ustawowe lub regulacyjne. Zapytanie ofertowe (RFQ) powinno wskazywać dokumenty nadrzędne i sposób rozstrzygania sprzeczności. Przesłanie modelu CAD może ułatwić ocenę dostępu i oprzyrządowania, lecz nie powinno bez wyraźnego uzgodnienia zastępować nadzorowanej definicji wyrobu, chyba że tak stanowi umowa.
Pakiet dokumentacji powinien również określać etap pozyskiwania usługi: wstępną ocenę wykonalności na potrzeby budżetu, próby prototypowe, rozwój procesu, kwalifikację, wykonanie pierwszej sztuki, zatwierdzenie części produkcyjnej lub produkcję seryjną. Dostawca nie może wiarygodnie wycenić ani zaplanować tych etapów, gdy są one połączone w jednej nieokreślonej pozycji.
- Numer części, numer rysunku i aktualna rewizja wraz z jednoznaczną hierarchią dokumentów umownych.
- Gatunek i postać wyrobu, stan obróbki cieplnej, zakres twardości i istotne wcześniejsze operacje.
- Powierzchnie przeznaczone do kulowania, obszary niepodlegające kulowaniu, granice maskowania, chronione cechy i miejsca kontroli.
- Przywołana specyfikacja procesu i jej wydanie, postanowienia klienta oraz wszelkie ograniczenia dotyczące zatwierdzonych źródeł.
- Określone wymagania dotyczące intensywności, pokrycia, medium i monitorowania lub jednoznaczne upoważnienie dostawcy do ich zaproponowania.
- Etap programu, ilości, struktura partii, częstotliwość dostaw i terminy docelowe.
GRANICA KOMPETENCJI JEDNOSTKI ODPOWIEDZIALNEJ ZA PROJEKT Brakujące wartości leżące w gestii projektanta należy ująć w formie udokumentowanych pytań. Propozycja dostawcy nie jest zatwierdzoną zmianą projektu, chyba że przewiduje to zatwierdzona procedura.

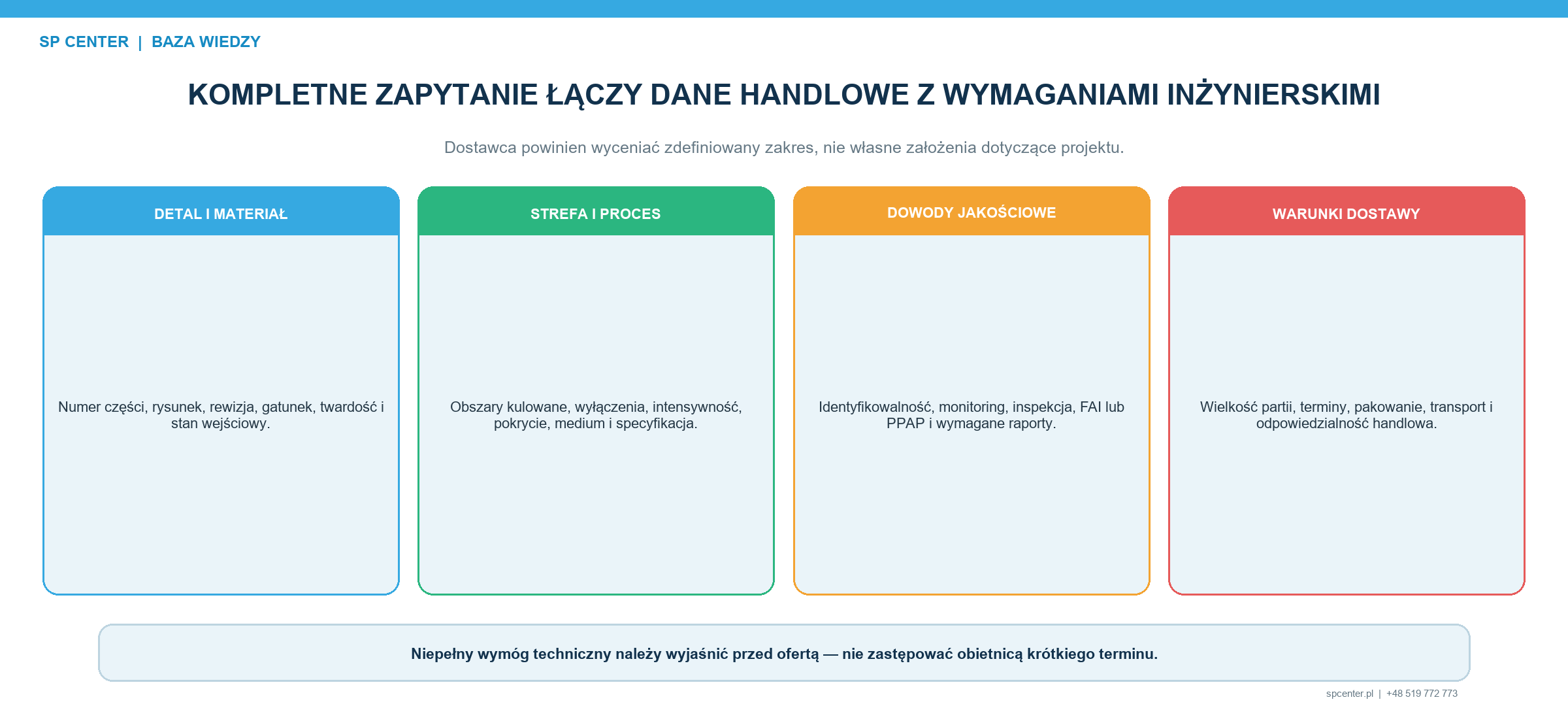

Jakie informacje powinno zawierać zapytanie ofertowe dotyczące kulowania?
Kompletne zapytanie ofertowe łączy dane wejściowe z obszarów technicznego, jakościowego i handlowego. Poniższą macierz można wykorzystać do kontroli przed wysłaniem zapytania. Pole oznaczone jako warunkowe nie jest opcjonalne, jeżeli zostało przywołane na rysunku lub wynika z wymagań klienta, programu bądź umowy; oznacza ono, że kupujący powinien określić, czy i w jaki sposób dane wymaganie ma zastosowanie.
| Kategoria zapytania ofertowego | Informacje do przekazania | Dlaczego zmienia to wycenę |
|---|---|---|
| Definicja części | Numer części/rysunku, rewizja i, jeśli jest przydatny, model CAD | Określa identyfikację, geometrię i konfigurację |
| Stan materiału | Stop, postać wyrobu, obróbka cieplna, twardość i wcześniejsze operacje | Wpływa na reakcję procesu, sposób postępowania i wykonalność |
| Geometria obróbki | Obszary kulowane, wyłączenia, maskowanie, cechy krytyczne i dostęp | Wpływa na oprzyrządowanie, przezbrojenie, czas cyklu i ryzyko |
| Stan odniesienia procesu | Specyfikacja/rewizja, intensywność, pokrycie, medium oraz jednostka uprawniona do zatwierdzenia propozycji | Określa zakres kontroli i rozwoju |
| Pakiet dokumentacji jakościowej | Identyfikowalność, świadectwa, zapisy, FAI/PPAP, badania i okres przechowywania | Określa wymagane dowody, nakład pracy związany z zatwierdzeniem i koszt |
| Zapotrzebowanie | Ilości prototypowe, kwalifikacyjne i seryjne; partie, częstotliwość i terminy | Wpływa na zdolność produkcyjną, przydział czasu przezbrojenia i termin realizacji |
| Logistyka | Pakowanie, zabezpieczenie, transport, warunki dostawy i własność | Określa łączny koszt pozyskania i ryzyko związane z ochroną elementu |
Tabela 1. Kompletność zapytania ofertowego określa poziom niepewności technicznej i handlowej pozostającej w ofercie.
Jeśli informacje są niedostępne, należy ująć je jako otwartą kwestię i wskazać osobę uprawnioną do zatwierdzenia odpowiedzi. Pozwala to wykonawcy procesu odróżnić wiążącą ofertę od kosztorysu orientacyjnego oraz określić założenia, wyłączenia i decyzje wymagane przed rozpoczęciem prac.
Kto odpowiada za wartości intensywności, pokrycia powierzchni, parametrów medium i pozostałych parametrów procesu?
Zapytanie ofertowe powinno rozróżniać wymagania określone przez klienta od parametrów opracowanych przez dostawcę. Jeżeli rysunek lub przywołana specyfikacja określa intensywność Almena, pokrycie powierzchni, medium do kulowania lub sposób monitorowania, dostawca przeprowadza ocenę i sporządza ofertę względem tej bazy odniesienia. Jeżeli wartości nie podano, a dostawca ma je zaproponować, należy jednoznacznie określić zadanie, wymaganą dokumentację potwierdzającą, ścieżkę zatwierdzenia oraz organizację odpowiedzialną za projekt.
SAE AMS2430U określa szerokie wymagania dotyczące kulowania przy użyciu medium metalowego, szklanego lub ceramicznego. AMS2432E dodaje wymagania dotyczące procesu monitorowanego komputerowo i czyni AMS2430 integralną częścią swojego zakresu. Specyfikacje te nie znoszą wymagań właściwych dla danego klienta ani nie upoważniają wykonawcy procesu do zmiany wartości będących w gestii jednostki odpowiedzialnej za projekt. Dla danego zlecenia nadal rozstrzygające są dokładne wydanie dokumentu i hierarchia wymagań umownych.
NIE WNIOSKUJ Uzasadniona technicznie propozycja dostawcy nadal wymaga decyzji dotyczącej dalszego postępowania oraz zatwierdzenia określonych przez klienta, umowę i jednostka odpowiedzialna za projekt.
Jak należy przeanalizować rysunek, geometrię i kolejność procesu?
Wykonalność zależy od tego, czy wymagany strumień medium, oprzyrządowanie i sposób weryfikacji umożliwiają dotarcie do określonych powierzchni bez naruszenia wyłączeń lub uszkodzenia części. Przegląd geometrii należy przeprowadzić, zanim cena i termin realizacji zostaną uznane za wiążące. Widoki z adnotacjami lub fotografie są przydatne, gdy sam rysunek nie przedstawia jednoznacznie granic obróbki, ograniczeń widoczności w linii prostej lub ryzyka związanego z manipulowaniem częścią.
- Potwierdź każdą kulowaną powierzchnię, przejście i granicę, w tym częściowe powierzchnie otworów, dna, rowki i miejscowe obszary krytyczne.
- Sprawdzić dostęp dyszy lub koła rzutowego, kierunek padania strumienia, ograniczenia odległości roboczej, ruch części i możliwość powstawania obszarów zacienionych.
- Zidentyfikować gwinty, otwory, powierzchnie uszczelniające, powłoki, bazy pomiarowe i inne elementy wymagające maskowania lub ochrony.
- Należy określić dopuszczalne odkształcenie, czystość oraz ograniczenia dotyczące postępowania i pakowania odpowiednie dla materiału i geometrii.
- Potwierdź kolejność względem obróbki cieplnej, obróbki skrawaniem, szlifowania, nakładania powłoki, kontroli i każdego późniejszego usuwania materiału.
- Określić, gdzie należy umieścić lub z czym skorelować weryfikację Almena, ocenę pokrycia, próbki kontrolne lub inne dowody.
Jak należy przeprowadzić kwalifikację wstępną dostawcy usług kulowania?
Kwalifikacja wstępna powinna sprawdzać zdolność względem rzeczywistego zestawu wymagań i rodziny części. Dostawca może mieć duże kompetencje w zakresie jednej kombinacji medium, intensywności, geometrii, monitorowania lub zatwierdzenia, a nie nadawać się do innej. Należy poprosić o dokumentację potwierdzającą powiązanie zakresu urządzeń, oprzyrządowania, inżynierii procesu, przeszkolonego personelu, nadzoru nad medium, weryfikacji, konserwacji, wzorcowania, zapisów i zdolności produkcyjnych z proponowaną sposobem realizacji procesu.
Przegląd powinien obejmować zarówno normalne działanie, jak i reakcję na stany nieprawidłowe. Należy ustalić, w jaki sposób wykonawca procesu segreguje medium, reaguje na alarmy systemu monitorowania, kontroluje operacje poprawkowe, postępuje z wyrobem niezgodnym, przywraca przebieg procesu po ingerencji w urządzenie i powiadamia klienta przed wprowadzeniem istotnej zmiany. Deklarowana zdolność jest bardziej wiarygodna, gdy dostawca potrafi wyjaśnić logikę sterowania i przedstawić identyfikowalne dowody, zamiast ograniczać się do ogólnej deklaracji marketingowej.
| Obszar oceny | Dokumentacja, której należy zażądać | Sygnał ostrzegawczy |
|---|---|---|
| Zakres techniczny | Urządzenie, medium i zakres parametrów dobrane do rodziny części | Ogólna deklaracja zdolności bez potwierdzenia zgodności z sposobem realizacji procesu |
| Nadzór nad procesem | Zatwierdzone instrukcje, monitorowanie oraz metody badania intensywności Almena i pokrycia powierzchni | Poleganie na wyglądzie lub pamięci operatora |
| Kontrola medium | Środki kontroli dotyczące zakupu, odbioru, segregacji, kondycjonowania, badań i utylizacji | Mieszany system obiegu medium lub system o niewystarczającej identyfikowalności |
| Personel | Kryteria kompetencji, szkolenie, upoważnienie i niezależna weryfikacja | Brak uprawnień właściwych dla danej roli lub zastępstwa |
| Dokumentacja potwierdzająca jakość | Identyfikowalność zlecenia, zapisy, certyfikaty, zasady przechowywania oraz kontroli dopuszczenia | Certyfikatu nie można powiązać z zapisami wykonania procesu |
| Zatwierdzenia | Aktualny certyfikat lub akredytacja, zakład i właściwy zakres procesu | Logo przedstawione bez aktualnego potwierdzenia zakresu |
| Moce produkcyjne i ciągłość | Zadeklarowane obciążenie, konserwacja, plan odtworzenia zdolności, części zamienne i eskalacja | Deklaracja mocy produkcyjnych bez określenia ograniczeń ani czasu przywrócenia |
| Nadzór nad zmianami | Przesłanki uruchamiające obowiązek uprzedniego powiadomienia, ścieżka zatwierdzania i nadzór nad konfiguracją | Dostawca zakłada, że zmiany są zatwierdzane wewnętrznie |
Tabela 2. Wstępna kwalifikacja dostawcy powinna łączyć deklaracje z dowodami i ujawniać sygnały ostrzegawcze właściwe dla danego przebiegu procesu.
Co potwierdzają certyfikaty, zatwierdzenia klientów i zakres akredytacji Nadcap?
Certyfikat systemu jakości, zatwierdzenie klienta lub akredytacja procesu specjalnego mogą stanowić ważne potwierdzenie, ale każde z nich ma określoną lokalizację, zakres, status i okres ważności. Nabywca powinien zweryfikować aktualny dokument i potwierdzić, że obejmuje on proponowany zakład, proces oraz wymagania umowne. Logo lub oświadczenie dotyczące całej firmy nie zastępuje takiej weryfikacji zakresu, a sama akredytacja nie dowodzi zgodności na poziomie konkretnego zlecenia.
PRI wskazuje serię AC7117 i uzupełniające listy kontrolne jako ramy kryteriów audytowych Nadcap dla procesów Surface Enhancement i kulowania. Jeżeli akredytacja Nadcap jest wymagana umową, należy sprawdzić aktualną akredytację wykonawcy procesu i jej właściwy zakres w autoryzowanym systemie. Nie należy przedstawiać planowanej akredytacji jako uzyskanej, dopóki aktualna dokumentacja nie potwierdzi tego statusu.
Wytyczne IAQG jasno określają również odpowiedzialność klienta w systemach jakości dla lotnictwa i kosmonautyki: procesy specjalne realizowane przez dostawców zewnętrznych pozostają pod nadzorem organizacji, która musi zapewnić stosowanie u dostawcy odpowiednich środków nadzoru nad procesami specjalnymi. Możliwymi metodami są audyt dostawcy, Nadcap lub inne certyfikowane zatwierdzenie procesu specjalnego, dobrane odpowiednio do umowy i ryzyka.
SPRAWDZENIE ZAKRESU Zweryfikować organizację, zakład, proces, zakres objęty specyfikacją, zatwierdzenie klienta, datę wydania, termin ważności lub status oraz wszelkie ograniczenia istotne dla danej części.
Jak należy porównywać oferty na kulowanie według tych samych kryteriów?
Każdą ofertę należy sprowadzić do tych samych założeń dotyczących objętej nadzorem rewizji, rocznego zapotrzebowania, struktury partii, ścieżki kwalifikacji, pakietu dokumentacji potwierdzającej, logistyki oraz zobowiązania dotyczącego zdolności produkcji seryjnej. Niska powtarzalna cena jednostkowa może nie obejmować oprzyrządowania, opracowania maskowania, prób, działań dotyczących pierwszej sztuki, PPAP, kontroli specjalnej, prac zewnętrznego laboratorium, opakowania ani opłat za minimalną partię. Wyższa cena może obejmować te pozycje, a zatem oznaczać inny zakres, a nie mniejszą konkurencyjność.
Należy poprosić każdego dostawcę o wyszczególnienie założeń i wyłączeń. Trzeba oddzielić koszty jednorazowe, powtarzalne i warunkowe oraz podać walutę oferty, podstawę kalkulacji ceny i terminu realizacji, okres ważności oraz warunki dostawy. Oprócz ceny należy ocenić wiarygodność techniczną i ryzyko harmonogramowe, ponieważ oferta zależna od nierozstrzygniętych wymagań nie jest jeszcze porównywalna z jednoznacznie określonym, kontrolowanym przebiegiem procesu.
- Ocena wykonalności i przegląd inżynieryjny, w tym zamknięcie kwestii otwartych.
- Opracowanie oprzyrządowania, przyrządów mocujących, maskowania, programowania i ustawienia.
- Próby, próbki, przebiegi kwalifikacyjne oraz zatwierdzenia klienta lub jednostki odpowiedzialnej za konstrukcję.
- FAI, PPAP, badania zdolności procesu, weryfikacja naprężeń szczątkowych lub badania zewnętrzne, jeżeli są wymagane.
- Cykliczne przetwarzanie, kontrole, certyfikaty, dokumentacja zleceń i przechowywanie zapisów.
- Założenia dotyczące pakowania, ochrony antykorozyjnej, transportu, ubezpieczenia i zapasów w transporcie.
- Rezerwacja mocy produkcyjnych, zasady przyspieszonej realizacji, minimalne wielkości partii, nadzór nad zmianami i wsparcie awaryjne.
NADZÓR HANDLOWY Nie porównuj kosztorysu opartego na założeniach z wiążącą ofertą sporządzoną na podstawie zatwierdzonego zestawu wymagań, tak jakby wiązały się z takim samym ryzykiem.

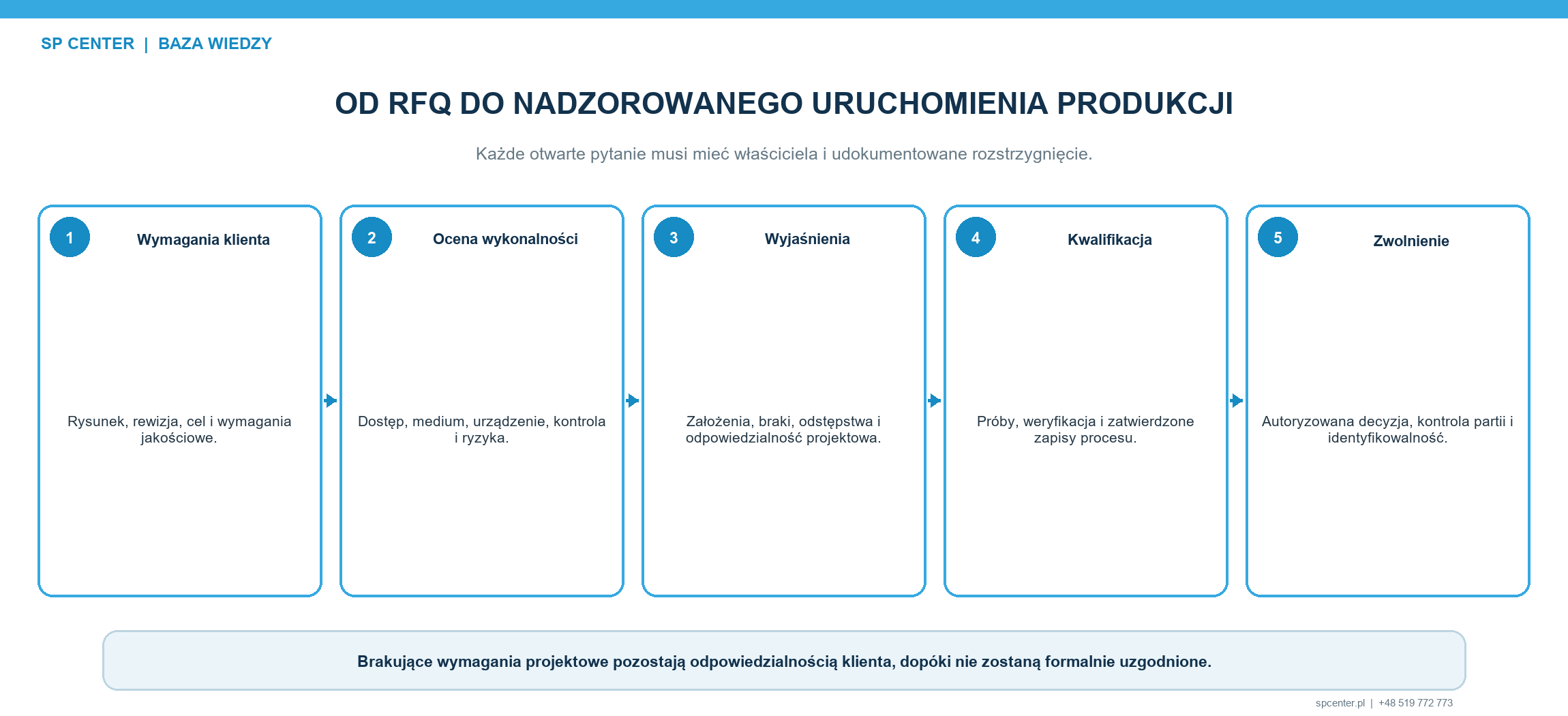

Co powinno nastąpić po złożeniu oferty, a przed produkcją seryjną?
Samo złożenie zamówienia handlowego nie oznacza dopuszczenia procesu. Otwarte kwestie techniczne, proponowane wartości, oprzyrządowanie, plany prób, liczba próbek, wymagana dokumentacja odbiorowa i jednostki zatwierdzające należy uzgodnić w udokumentowanym trybie. Kolejność można dostosować do programu, lecz granica między propozycją dostawcy a zatwierdzonym dopuszczeniem musi pozostać wyraźna.
- Na potrzeby planowanej kwalifikacji należy ostatecznie ustalić obowiązujący rysunek, jego rewizję, specyfikacje, wymagania klienta i wymagane dokumenty jakościowe.
- Kompletny przegląd wykonalności i ryzyka w zakresie dostępu, medium, urządzeń, oprzyrządowania, maskowania, weryfikacji i kolejności procesu.
- Podejmij decyzję dotyczącą dalszego postępowania dla każdego założenia i zapisz wszystkie wartości opracowane przez dostawcę, które wymagają zatwierdzenia przez klienta lub jednostkę odpowiedzialną za projekt.
- Zatwierdzić plan prób i kwalifikacji, obejmujący części, próbki, kryteria akceptacji, zapisy i granice dopuszczalnych zmian.
- Przeprowadzić kontrolowane próby i dokonać przeglądu wymaganej dokumentacji potwierdzającej; FAI według AS9102C lub PPAP według AIAG ma zastosowanie wyłącznie wtedy, gdy jest wymagane wraz z określonym zakresem.
- Zatwierdzone dopuszczenie produkcyjne i nadzorowane instrukcje produkcji seryjnej należy wydać dopiero po uzyskaniu wszystkich wymaganych zatwierdzeń.
ZASADA DOPUSZCZENIA Dokumentacja potwierdzająca kwalifikację stanowi podstawę zatwierdzonej decyzji. Nie zastępuje wymaganego do produkcji seryjnej dopuszczenia przez klienta, jednostkę odpowiedzialną za projekt ani dopuszczenia wynikającego z umowy.
Jakie wymagania powinny zostać przekazane wykonawcy w zamówieniu?
Zamówienie zakupu i przywołane w nim dokumenty powinny przekształcać zatwierdzoną decyzję o wyborze źródła dostaw w jednoznaczne wymagania dotyczące realizacji i dokumentacji potwierdzającej. W odniesieniu do krytycznych wartości procesu lub zakresu zatwierdzenia nie należy polegać na nieformalnej historii korespondencji e-mailowej. Jeżeli oferta dostawcy zawiera zaakceptowane założenia lub wyłączenia, należy włączyć je do kontrolowanej podstawy umownej albo wyraźnie je zastąpić.
- Identyfikacja części i rysunku, rewizja, hierarchia dokumentów oraz obowiązujące rewizje specyfikacji.
- Obszary obróbki, wyłączenia, maskowanie, intensywność, pokrycie, medium i zatwierdzone parametry opracowane przez dostawcę.
- Zatwierdzone ograniczenia dotyczące wyposażenia, zakładu lub źródła oraz wszelkie odniesienia do upoważnienia klienta.
- Wymagane świadectwo procesu, identyfikowalność, zapisy zlecenia, potwierdzenie kontroli i okres przechowywania.
- Wymagania dotyczące pakowania, obsługi, definicji partii, ilości, harmonogramu dostaw i identyfikacji.
- Powiadamianie o niezgodności, jednostka uprawniona do zatwierdzania odstępstw, ograniczenia dotyczące przeróbek oraz zasady wstrzymywania wyrobu.
- Wymagania dotyczące uprzedniego powiadomienia i zatwierdzenia zmian procesu, urządzenia, oprzyrządowania, medium, programu, zakładu lub poddostawcy niższego szczebla.
Jak należy nadzorować dostawcę podczas produkcji seryjnej?
Zatwierdzenie dostawcy należy stale podtrzymywać, a nie traktować jako jednorazowe zdarzenie. Należy monitorować zgodność, terminowość dostaw, nieujawnione niezgodności, powtarzające się odchylenia, ustalenia audytowe, zdolności produkcyjne, zależność od kluczowych osób, niezawodność wyposażenia i powiadomienia o zmianach. Zakres i częstotliwość nadzoru powinny odpowiadać krytyczności części, ryzyku procesu, wynikom i wymaganiom klienta.
Zanim wystąpi zakłócenie, należy określić zasady eskalacji i przywracania zdolności. Dostawca rezerwowy jest przydatny tylko wtedy, gdy jego sposób realizacji procesu pozostaje zakwalifikowana i zatwierdzona, ma odpowiednie oprzyrządowanie i dokumentację oraz może rozpocząć realizację w wymaganym czasie przywrócenia. Podobnie odnowienie certyfikatu powinno skutkować sprawdzeniem aktualnego zakresu, a nie automatyczną kontynuacją na podstawie poprzedniego dokumentu.
- Przeglądać wyniki dostawcy i otwarte działania korygujące z częstotliwością zależną od ryzyka.
- Potwierdź status certyfikatu, akredytacji i zatwierdzenia klienta przed upływem ich ważności lub rozpoczęciem produkcji objętej tymi wymaganiami.
- Należy przeprowadzić audyt wybranych zapisów zlecenia od przyjęcia zamówienia przez weryfikację parametrów i dopuszczenie aż po wysyłkę.
- Kontroluj zatwierdzone zmiany i sprawdzaj, czy konfiguracja została uwzględniona w programach, oprzyrządowaniu i instrukcjach roboczych.
- Uruchomić rozwiązania awaryjne, gdy ryzyko programu uzasadnia koszt utrzymywania gotowości.
Co należy przesłać do SP Center w celu przeglądu źródeł zaopatrzenia?
SP Center może rozpocząć pracę na podstawie nadzorowanego rysunku i znanego kontekstu programu. Jeżeli zapis dotyczący kulowania jest niekompletny, należy przesłać dostępne informacje i wskazać niepewność zamiast wymyślać wartości. Przegląd pozwoli następnie rozdzielić ocenę wykonalności, wyjaśnianie wymagań, oprzyrządowanie, próby, kwalifikację, powtarzalną realizację procesu, dokumentację potwierdzającą i logistykę.
- Aktualny rysunek i jego rewizja, w razie potrzeby model CAD, oraz oznaczone obszary kulowane i chronione.
- Materiał, obróbka cieplna, twardość, wcześniejsze operacje i planowana sekwencja po kulowaniu.
- Przywołana specyfikacja i postanowienia klienta, w tym wymagania dotyczące intensywności, pokrycia, medium i monitorowania, jeśli zostały określone.
- Wymiary i masa części, liczby sztuk prototypowych i seryjnych, wielkość partii, rytm produkcji i terminy docelowe.
- Wymagania dotyczące kwalifikacji, FAI, PPAP, próbek, weryfikacji naprężeń szczątkowych i zatwierdzenia, jeśli mają zastosowanie.
- Wymagania dotyczące identyfikowalności, zapisów, świadectw, opakowania, transportu, zdolności produkcyjnej i planów awaryjnych.
ZAMÓW PRZEGLĄD TECHNICZNY Prześlij kontrolowany pakiet dokumentacji na adres [email protected]. SP Center może przekazać pytania, granice zakresu i sposób przygotowania oferty bez ukrywania nierozstrzygniętych kwestii projektowych w przemilczanych założeniach.
Jakie są najczęstsze błędne przekonania dotyczące pozyskiwania usług?
MIT: Numer części wystarcza do sporządzenia oferty na kulowanie. Fałsz. Wersja części, stan materiału, granice obróbki, wymagania procesowe, wymagana dokumentacja i popyt mogą wpływać na wykonalność i cenę.
MIT: Nastawy maszyny poprzedniego dostawcy można po prostu skopiować. Fałsz. Dla proponowanego przebiegu procesu należy dokonać przeglądu urządzenia, podawania medium, geometrii, oprzyrządowania, weryfikacji i dokumentacji kwalifikacyjnej.
MIT: Certyfikat jakości dowodzi, że dostawca może obrobić każdą część. Fałsz. Należy zweryfikować aktualny zakład i zakres procesu, a następnie potwierdzić zdolność do wykonania danego zlecenia oraz zgodność z obowiązującym zestawem wymagań.
MIT: W każdym zapytaniu ofertowym należy wymagać FAI, PPAP i akredytacji Nadcap. Fałsz. Należy je stosować, gdy wymaga tego umowa, klient lub system zatwierdzania, oraz dokładnie określić wymagany zakres przedkładanej dokumentacji lub akredytacji.
MIT: Wybór oferty oznacza dopuszczenie produkcji seryjnej. Fałsz. Przed dopuszczeniem do kontrolowanej produkcji nadal mogą być wymagane wyjaśnienia, próby, dokumentacja kwalifikacyjna i zatwierdzenie przez upoważniony organ.
Często zadawane pytania o pozyskiwanie usług kulowania
Jakie informacje są wymagane do wyceny kulowania?
Przekazać aktualny rysunek wraz z rewizją, materiał i stan po obróbce cieplnej, obszary obrabiane i wyłączone, obowiązujące specyfikacje, intensywność i pokrycie powierzchni, jeżeli je określono, wymagania dotyczące medium lub monitorowania, dokumentację jakościową, ilości, strukturę partii, opakowanie i terminy docelowe. Należy jednoznacznie wskazać, które wartości może zaproponować dostawca.
Czy dostawca usług kulowania może zaproponować intensywność lub pokrycie?
Tylko wtedy, gdy zezwalają na to powierzone zadanie inżynieryjne i ścieżka zatwierdzania. Dostawca może opracować i udokumentować propozycję, lecz wartość należąca do zakresu odpowiedzialności projektowej nie staje się zatwierdzona tylko dlatego, że pojawia się w ofercie lub raporcie z prób.
Jak zakwalifikować dostawcę usług kulowania?
Dopasować zakład dostawcy, wyposażenie, medium, metody nadzoru nad procesem, personel, zapisy, zatwierdzenia, moce produkcyjne i system nadzoru nad zmianami do rzeczywistej rodziny części i umowy. Następnie przed dopuszczeniem produkcji seryjnej przeprowadzić w sposób kontrolowany ocenę wykonalności, próby i wymagane działania prowadzące do uzyskania dowodów zatwierdzenia.
Czy certyfikat AS9100 eliminuje potrzebę audytowania dostawcy usług kulowania?
Nie. Certyfikacja może wspierać ocenę dostawcy, lecz organizacja nadal określa rodzaj i zakres nadzoru na podstawie umowy i ryzyka. W przypadku procesów specjalnych realizowanych przez dostawcę zewnętrznego należy potwierdzić skuteczność odpowiednich środków nadzoru u tego dostawcy.
Kiedy akredytacja Nadcap jest wymagana przy zlecaniu kulowania na zewnątrz?
Nadcap jest wymagany, gdy wymóg ten wynika z umowy, dokumentacji klienta, systemu zatwierdzonych źródeł lub programu. Należy zweryfikować aktualną akredytację wykonawcy w zakresie Surface Enhancement i jej właściwy zakres; nie wolno wnioskować o objęciu danego procesu na podstawie logo ani planu uzyskania akredytacji.
Jak należy porównywać dwie oferty na kulowanie?
Należy ujednolicić założenia dotyczące tej samej rewizji rysunku, bazowego procesu, wolumenów, oprzyrządowania, prób, kwalifikacji, FAI lub PPAP, kontroli, zapisów, opakowania, transportu, czasu realizacji i zdolności produkcyjnych. Opłaty jednorazowe, powtarzalne i warunkowe należy rozdzielić, a następnie obok ceny porównać wiarygodność techniczną i ryzyko harmonogramowe.
Jak długo może trwać kwalifikacja dostawcy usług kulowania?
Termin realizacji zależy od stopnia dopracowania wymagań, oprzyrządowania, prób, wykonania próbek, wymaganej dokumentacji potwierdzającej i zatwierdzenia przez klienta. Według przeglądu przeprowadzonego w sierpniu 2026 r. strona jakości SP Center opisuje typowy cykl trwający od 4 do 5 tygodni oraz szybszą ścieżkę osiągnięcia gotowości dla niektórych programów; wiążący harmonogram należy potwierdzić dla konkretnej części i właściwej ścieżki zatwierdzania.
Najważniejsze wnioski
- Należy zacząć od jednego obowiązującego zestawu wymagań i wyraźnie wskazać każdą brakującą pozycję.
- Kwalifikować wstępnie konkretny zakład i sposób realizacji procesu, a nie tylko ogólne możliwości dostawcy.
- Zweryfikować certyfikaty, zatwierdzenia i akredytacje względem ich aktualnego obowiązującego zakresu.
- Porównuj oferty dopiero po ujednoliceniu zakresu technicznego, jakościowego, handlowego i logistycznego.
- Propozycje dostawcy należy oddzielić od zatwierdzonych decyzji projektowych i decyzji o dopuszczeniu produkcji.
- Utrzymywać kontrolę parametrów, zmian i ciągłości przez cały okres produkcji seryjnej.
Źródła techniczne
1. SAE International. AMS2430U, Kulowanie. Wydanie zmienione w kwietniu 2018 r.
3. SAE International. ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania.
4. SAE International. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania.
5. SAE International. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
6. SAE International. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.
8. AIAG. PPAP-4, Production Part Approval Process, 4th Edition.
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj dokładnie te rewizje, zakresy zatwierdzeń, kryteria audytu i wymagania klienta, które wskazano w umowie. Ten przewodnik nie jest wzorem zapytania ofertowego, oświadczeniem o akredytacji ani substytutem jednostki odpowiedzialnej za projekt.
