Verfestigungsstrahldienstleistungen beschaffen: Anfrage, Lieferantenqualifizierung und Audit

Ein gelenkter Ablauf für Anfrage, Lieferantenqualifizierung, technisches Audit, Bestellung und Serienüberwachung

Die Beschaffung von kontrolliertem Verfestigungsstrahlen (Shot Peening) beginnt mit aktueller Zeichnung und Revision, Werkstoffzustand, Bearbeitungs- und Ausschlusszonen, maßgebenden Dokumenten, vollständigen Prozessanforderungen oder Vorschlagsbefugnis, Nachweispaket und realistischer Bedarfsstruktur. Danach sind der konkrete Standort und Fertigungsweg zu präqualifizieren, Angebote auf gemeinsamer Grundlage zu vergleichen, offene technische Entscheidungen zu schließen und die freigegebenen Vorgaben in die Bestellung zu übernehmen.

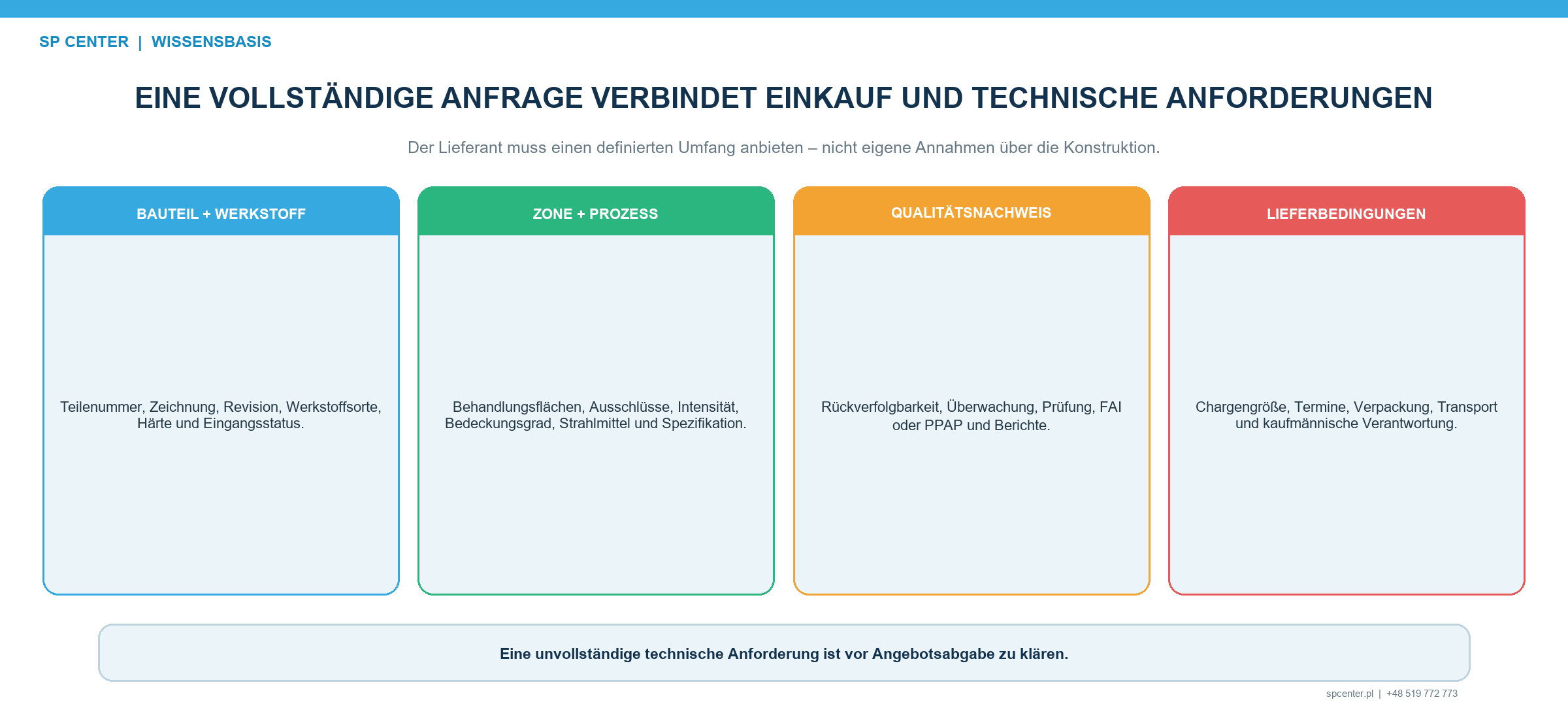

Abbildung 1. Die Anfrage muss technische Grundlage, Bedarfsstruktur, Nachweispaket und Freigabeverantwortung aufeinander abstimmen.

Warum ist Verfestigungsstrahlen keine Standarddienstleistung?

Beim kontrollierten Verfestigungsstrahlen entsteht der Randschichtzustand durch eine qualifizierte Kombination aus Strahlmittel, Energie, Geometrie, Bewegung, Beaufschlagungszeit und Prozessverifizierung. Das vollständige beabsichtigte Ergebnis lässt sich normalerweise nicht mit einer einzigen Endprüfung bestätigen. Die Beschaffung hängt deshalb von korrekter Anforderungsweitergabe, Lieferantenfähigkeit, repräsentativen Ausführungsnachweisen, Freigabe und Änderungskontrolle ab.

Ein Stückpreis ohne gelenkte Grundlage ist nicht vergleichbar. Ein Lieferant kann Entwicklung, Vorrichtungen und Qualifizierung einbeziehen, während ein anderer einen bereits freigegebenen Serienprozess voraussetzt. Solche Unterschiede müssen vor der Vergabe sichtbar sein.

Welche Angaben gehören in die Angebotsanfrage?

Eingabe für die Anfrage	Mindestinhalt	Bedeutung
Bauteilidentität	Teilenummer, Zeichnung, Revision, Modell oder markierte Ansichten	Legt die zu kalkulierende Konfiguration eindeutig fest
Werkstoffzustand	Legierung, Produktform, Wärmebehandlung, Härte und Eingangsoberfläche	Definiert technische Verträglichkeit und Qualifikationsgrenzen
Bearbeitungsumfang	Direkt zu bearbeitende Zonen, Ausschlüsse, Übergänge, Maskierung und Schutzmerkmale	Bestimmt Zugang, Vorrichtung, Zyklus und Oberflächenabnahme
Prozessanforderungen	Maßgebende Dokumente, vollständiger Almen-Intensitätsbereich, Bedeckungsgrad, Strahlmittelbeschränkungen und Überwachung	Verhindert, dass Lieferanten unterschiedliche Fertigungswege kalkulieren
Fertigungsfolge	Arbeitsgänge vor und nach dem Strahlen, Beschichtungen, thermische Einwirkung, Reinigung und Reparatur	Schützt den beabsichtigten Randschichtzustand
Bedarfsstruktur	Prototypen-, Qualifizierungs- und Serienmengen, Chargengröße, Rhythmus und Prognose	Bestimmt Rüsthäufigkeit, Kapazität und Preisgrundlage
Nachweise und Freigabe	Bescheinigungen, Aufzeichnungen, Muster, Prüfungen, Aufbewahrung, Abnahme beim Lieferanten und Freigabeweg	Definiert, was erstellt, geprüft und freigegeben werden muss
Kaufmännische und logistische Angaben	Verpackung, Transport, Lieferbedingungen, Gültigkeit, Zieltermine und Änderungsannahmen	Gleicht Gesamtkosten und Terminbasis ab

Tabelle 1. Eine vollständige Anfrage stimmt technischen Umfang, Bedarf, Nachweise und kaufmännische Bedingungen ab, bevor Lieferanten Annahmen entwickeln.

Ist ein Wert noch nicht verfügbar, ist er als offener Punkt mit zuständiger Stelle und Termin zu führen. Der Verarbeiter darf keine Konstruktionsanforderung erfinden, nur um das Angebot zu vervollständigen.

Wer verantwortet Intensität, Bedeckungsgrad und weitere Prozesswerte?

Zeichnung, maßgebende Prozessspezifikation, Bestellung und Kundenanforderungen bestimmen die Verantwortung. Die Konstruktions- oder Spezifikationsstelle beherrscht in der Regel konstruktionsrelevante Vorgaben wie Bearbeitungszonen, vollständigen Almen-Intensitätsbereich, Bedeckungsgrad, Ausschlüsse und Bauteilabnahme. Der Verarbeiter kann Strahlmittel, Anlage, Vorrichtung und Einstellungen im autorisierten Umfang vorschlagen; wirksam wird der Vorschlag erst nach dem geforderten Freigabeweg.

Maschinendruck, Schleuderraddrehzahl oder Beaufschlagungszeit ersetzen keine vorgegebene Almen-Intensität. Der Bedeckungsgrad darf nicht aus der Intensität abgeleitet werden. Bei unvollständigen oder widersprüchlichen Unterlagen ist die betroffene Entscheidung auszusetzen und kontrolliert zu klären.

Wie sind Geometrie und Fertigungsfolge zu prüfen?

Die Machbarkeit hängt von direktem Zugang, Auftreffwinkel, Abschattung, Bohrungen, Kerbgründen, Hinterschneidungen, dünnen Bereichen, empfindlichen Kanten und Schutzmerkmalen ab. Vor einer Produktionszusage sind Bauteilorientierung, Beschickung, Maskierung, Strahlmittelentfernung, Verformungsrisiko und Prüfbarkeit zu bewerten.

Der Lieferant benötigt außerdem die Reihenfolge zu Zerspanung, Schleifen, Wärmebehandlung, Beschichtung, Galvanik, Reinigung, Reparatur und thermischer Einwirkung. Nachfolgende Arbeitsgänge können die beeinflusste Schicht entfernen, Druckeigenspannungen entspannen oder neue Oberflächenanforderungen erzeugen.

Wie werden Lieferanten präqualifiziert?

Zu prüfen sind tatsächliche Rechtseinheit, Standort, Prozessumfang und Fähigkeit für die vorgesehene Bauteilfamilie. Die Bewertung umfasst relevante Anlagen, Strahlmittelkontrolle, Almen-System, Bedeckungsgradmethode, Personalqualifikation, Rückverfolgbarkeit, Kalibrierung und Instandhaltung, Abweichungs- und Änderungshistorie, Kundenfreigaben, Kapazität und Notfallplanung.

Zertifikat, Kundenfreigabe oder Nadcap-Akkreditierung unterstützen ausschließlich den jeweils ausgewiesenen Umfang. Ist Nadcap vertraglich gefordert, sind Lieferant, Standort und anwendbarer Geltungsbereich über PRI EAN und die Qualified Manufacturers List zu prüfen. Nadcap ist eine Akkreditierung und keine Produktzertifizierung; sie genehmigt nicht automatisch jedes Bauteil oder Programm.

Wie lassen sich Angebote belastbar vergleichen?

Abzugleichen sind Zeichnungsrevision, Bearbeitungsumfang, Prozessanforderungen, Chargenstruktur, Eigentum an Vorrichtungen, Qualifizierungsnachweise, Aufzeichnungen, Verpackung, Lieferbedingungen und Startpunkt der Durchlaufzeit. Einmalige, chargenbezogene, wiederkehrende und bedingte Kosten sollten getrennt ausgewiesen werden. Alle Annahmen, Ausschlüsse und Kundenpflichten sind zu dokumentieren.

Der Preisvergleich beginnt erst nach Feststellung der technischen Gleichwertigkeit. Ein niedrigeres Angebot aufgrund fehlender Qualifizierung, anderer Chargenannahmen oder geringerer Nachweise ist ein Umfangsunterschied und noch kein Effizienznachweis.

Was geschieht zwischen Angebot und Serienfertigung?

Beschaffungsstufe	Erforderliches Ergebnis	Freigabebedingung
1. Anforderungsreife	Gelenktes Paket und Liste offener Punkte	Für konstruktionsbestimmende Lücken sind Verantwortliche und Freigabewege benannt
2. Präqualifizierung	Prüfung von Fähigkeit, Standort, Freigaben, Nachweisen und Kapazität	Technische und vertragliche Ausschlusskriterien erfüllt
3. Vergleichbares Angebot	Annahmen, Ausschlüsse und Kostenstruktur auf gemeinsamer Grundlage	Umfangsunterschiede vor Auswahl bereinigt
4. Technische Klärung	Vereinbarter Fertigungsweg, Versuche, Vorrichtungen, Qualifizierung und Verantwortung	Kein offener Punkt kann Bearbeitung oder Abnahme verändern
5. Qualifizierung und Freigabe	Repräsentative Nachweise und autorisierte Entscheidungen	Kunden- und Konstruktionsfreigaben abgeschlossen
6. Weitergabe in der Bestellung	Exakte Dokumente, Revisionen, Aufzeichnungen, Mitteilungen und Lieferbasis	Bestellung entspricht der freigegebenen technischen Grundlage
7. Serienüberwachung	Leistungs-, Änderungs-, Abweichungs- und Neubewertungsnachweise	Freigabe bleibt für den genehmigten Umfang gültig

Tabelle 2. Jede Stufe erzeugt ein gelenktes Ergebnis, bevor die nächste Verpflichtung eingegangen wird.

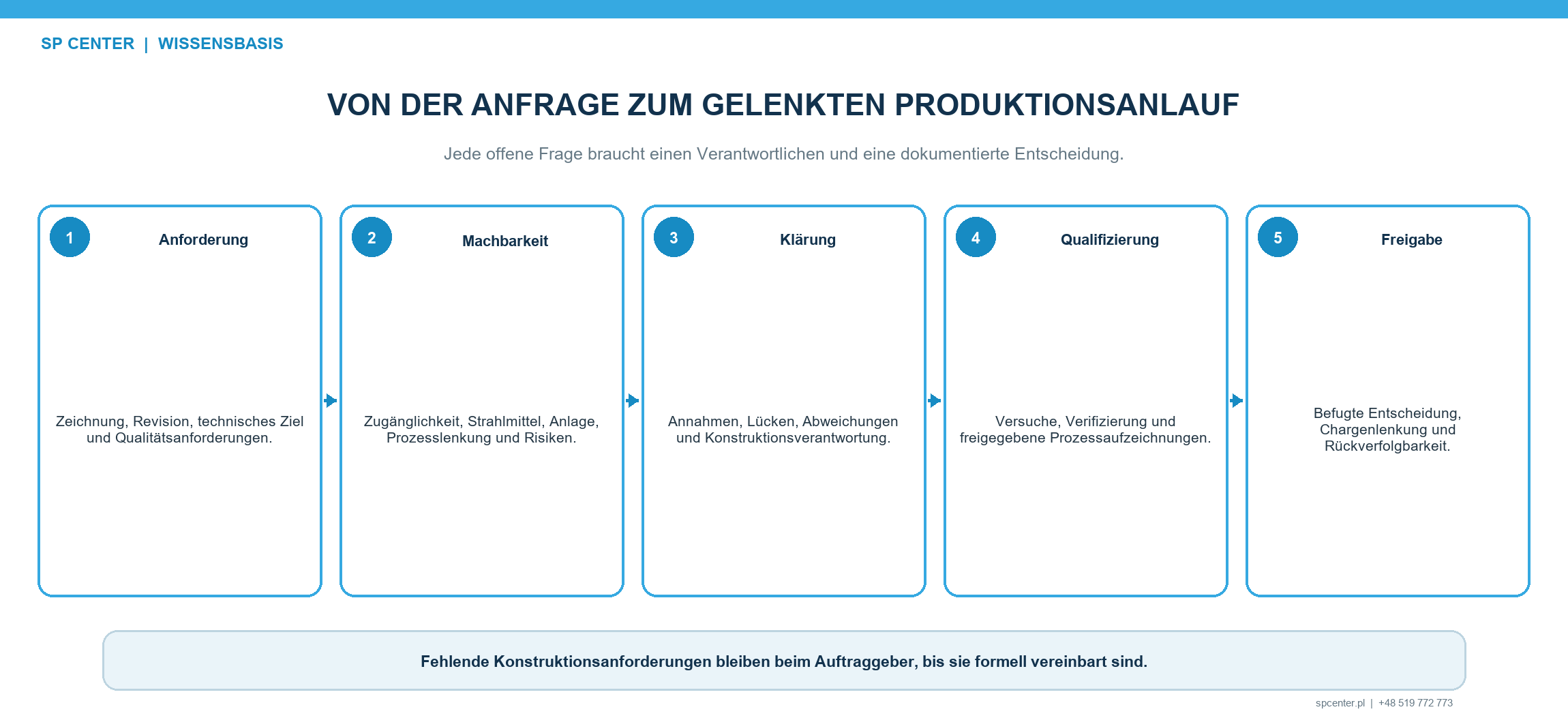

Abbildung 2. Die Beschaffung reicht über das Angebot hinaus bis zu Klärung, Qualifizierung, Bestellweitergabe, Serienfreigabe und Lieferantenüberwachung.

Versuche und Erstmusteraktivitäten müssen definierte Fragen beantworten. Festzulegen sind repräsentative Bauteile oder Proben, Fertigungsweg, Messungen, Abnahmekriterien, Entscheidungsbefugnis und Aufzeichnungen. Almen-Verifizierung und Bedeckungsgradabnahme belegen unterschiedliche Aspekte des Prozesses; eine Bauteilvalidierung etwa durch Eigenspannungs- oder Ermüdungsprüfung ist davon getrennt und gilt nur bei ausdrücklicher Forderung.

Welche Anforderungen muss die Bestellung weitergeben?

Bauteil, Zeichnung, Revision und Rangfolge der Vertragsdokumente.
Werkstoff und Zustand, Bearbeitungs- und Ausschlusszonen, Fertigungsfolge und freigegebener Fertigungsweg.
Anwendbare Spezifikationsrevisionen, Kundenklauseln und genehmigte Abweichungen.
Vollständige Intensitäts- und Bedeckungsgradanforderungen, Strahlmittelbeschränkungen und Überwachung.
Bescheinigungen, Aufzeichnungen, Muster, Prüfungen, Aufbewahrung und Rückverfolgbarkeit.
Verpackung, Konservierung, Lieferbedingungen und Abnahmebefugnis.
Arbeitsstopp-, Mitteilungs- und Genehmigungsregeln für Abweichungen, Unterbrechungen und Änderungen.

Ein bloßer Verweis auf das Angebot genügt nicht, wenn die Bestellung gelenkte technische Anforderungen aufrufen muss. Die genaue freigegebene Grundlage und ihre Rangfolge sind anzugeben.

Wie wird der Lieferant in der Serie überwacht?

Zu überwachen sind Termine, Fehler, Nacharbeit, Unterbrechungen, Dokumentenqualität, Prozessdrift, Kapazität und Korrekturmaßnahmen. Änderungen sind vor Umsetzung zu bewerten, wenn sie den qualifizierten Fertigungsweg beeinflussen können: Standort, Anlage, Schleuderrad- oder Düsenanordnung, Vorrichtung, Maskierung, Strahlmittel, Software, Bewegung, Prozessfolge, Prüfmethode oder Untervergabe.

Die regelmäßige Neubewertung sollte risikobasiert erfolgen. Sie kann Leistungsdaten, aktualisierte Zertifikate und Freigaben, repräsentative Chargenunterlagen, Fernprüfung oder Vor-Ort-Audit verbinden. Die Lieferantenfreigabe bleibt nur für den genehmigten Umfang und bei aktueller Nachweislage gültig.

Häufige Fehler in der Beschaffung

Preisanfrage nur mit Teilenummer statt mit gelenktem technischen Paket.
Ungeprüfte Lieferantenannahmen werden zu Konstruktionsvorgaben.
Stückpreisvergleich vor Abgleich von Vorrichtungs-, Qualifizierungs-, Chargen- und Nachweisumfang.
Gleichsetzung von Qualitätssystemzertifizierung, Nadcap-Akkreditierung, Kundenfreigabe und Prozessqualifizierung.
Produktionsstart, obwohl ein offener Punkt Bearbeitung oder Abnahme verändern kann.
Fehlende Weitergabe von Revisionen, Aufzeichnungen, Änderungsmitteilung und Arbeitsstoppregeln in der Bestellung.

Welche Unterlagen benötigt SP Center für eine Beschaffungsprüfung?

Senden Sie gelenkte Zeichnungsunterlagen, Werkstoffzustand, markierte Zonen, maßgebende Anforderungen, Mengen- und Chargenstruktur, Nachweispaket, Verpackung, Lieferbasis und Liste offener Punkte an [email protected]. SP Center kann daraufhin Annahmen und Klärungsfragen zum vorgeschlagenen Umfang zurückmelden.

Häufig gestellte Fragen

Welche Angaben werden für ein Angebot benötigt?

Benötigt werden aktuelle Zeichnung und Revision, Werkstoff- und Wärmebehandlungszustand, Bearbeitungs- und Ausschlusszonen, maßgebende Spezifikationen, vollständige Intensitäts- und Bedeckungsgradanforderungen, Abmessungen und Masse, Mengen und Chargen, Nachweise, Verpackung und Zieltermin.

Darf ein Lieferant Almen-Intensität oder Bedeckungsgrad vorschlagen?

Nur wenn Vertrag oder Konstruktionsstelle einen Vorschlag ausdrücklich zulassen. Die zuständige Konstruktions- oder Spezifikationsstelle muss jeden konstruktionsbestimmenden Wert vor Qualifizierung oder Serienfreigabe genehmigen.

Wie wird ein Lieferant für Verfestigungsstrahlen qualifiziert?

Zu qualifizieren sind Rechtseinheit, Standort, Prozessumfang und repräsentativer Fertigungsweg. Geprüft werden Anforderungsweitergabe, Machbarkeit, Anlagen- und Strahlmittelkontrolle, Almen- und Bedeckungsgradnachweise, Personal, Rückverfolgbarkeit, Abweichungen, Änderungen, Freigaben, Kapazität und Abschlussunterlagen.

Ersetzt ein Qualitätssystemzertifikat die technische Prüfung?

Nein. Es unterstützt die Bewertung des Managementsystems, belegt aber weder die konkrete Fähigkeit zum Verfestigungsstrahlen noch Bauteilprozess, Kundenfreigabe oder Ausführungsnachweise der Bestellung.

Wann ist Nadcap bei externer Vergabe erforderlich?

Nadcap ist erforderlich, wenn Vertrag, Kunde oder maßgebendes Freigabesystem die Akkreditierung aufrufen. Lieferant, Standort und anwendbarer Umfang sind im aktuellen PRI-System zu prüfen; die Akkreditierung zertifiziert kein Produkt.

Wie werden zwei Angebote verglichen?

Vor dem Preisvergleich sind Zeichnungsrevision, technische Anforderungen, Chargenstruktur, Qualifizierung, Vorrichtungen, Aufzeichnungen, Verpackung, Lieferbasis, Startpunkt der Durchlaufzeit und Änderungsregeln anzugleichen.

Wie lange dauert eine Lieferantenqualifizierung?

Es gibt keine allgemeingültige Dauer. Reife der Eingangsdaten, Lieferantenfähigkeit, Vorrichtungen, Versuche, Muster, externe Prüfungen, Kundenentscheidungen und Auditplanung können den kritischen Pfad bestimmen.

Die wichtigsten Punkte

Mit einem gelenkten Anforderungssatz beginnen, nicht mit einer allgemeinen Leistungsbeschreibung.
Konstruktionsverantwortung und Vorschlagsbefugnis des Lieferanten eindeutig halten.
Konkreten Standort, Umfang und repräsentativen Fertigungsweg qualifizieren.
Angebote erst bei übereinstimmender technischer, chargenbezogener, terminlicher und Nachweisgrundlage vergleichen.
Offene Entscheidungen vor Qualifizierung oder Serienfreigabe schließen.
Freigabe durch Rückverfolgbarkeit, Leistungsüberwachung und gelenkte Änderungen aufrechterhalten.
