Ako odstrániť nejednoznačnosť z výkresov, RFQ a prenesených požiadaviek na kvalitu pred začatím vývoja procesu
Najzávažnejšími chybami vo výkresoch, dopytoch, objednávkach a procesných špecifikáciách pre guľôčkovanie sú chýbajúce hranice úpravy, stav materiálu, rozhodujúce dokumenty, úplný zápis intenzity, kritériá pokrytia, pokyny na maskovanie a doklady na prijatie. Riadená požiadavka musí určiť aj hierarchiu revízií, rozsah kvalifikácie, technický cieľ, výrobné súvislosti a právomoc na vyriešenie otvorených bodov. Týchto dvanásť skupín informácií umožní spracovateľovi pripraviť ponuku, vyvinúť a overiť proces guľôčkovania a uvoľniť výrobu bez dohadov.

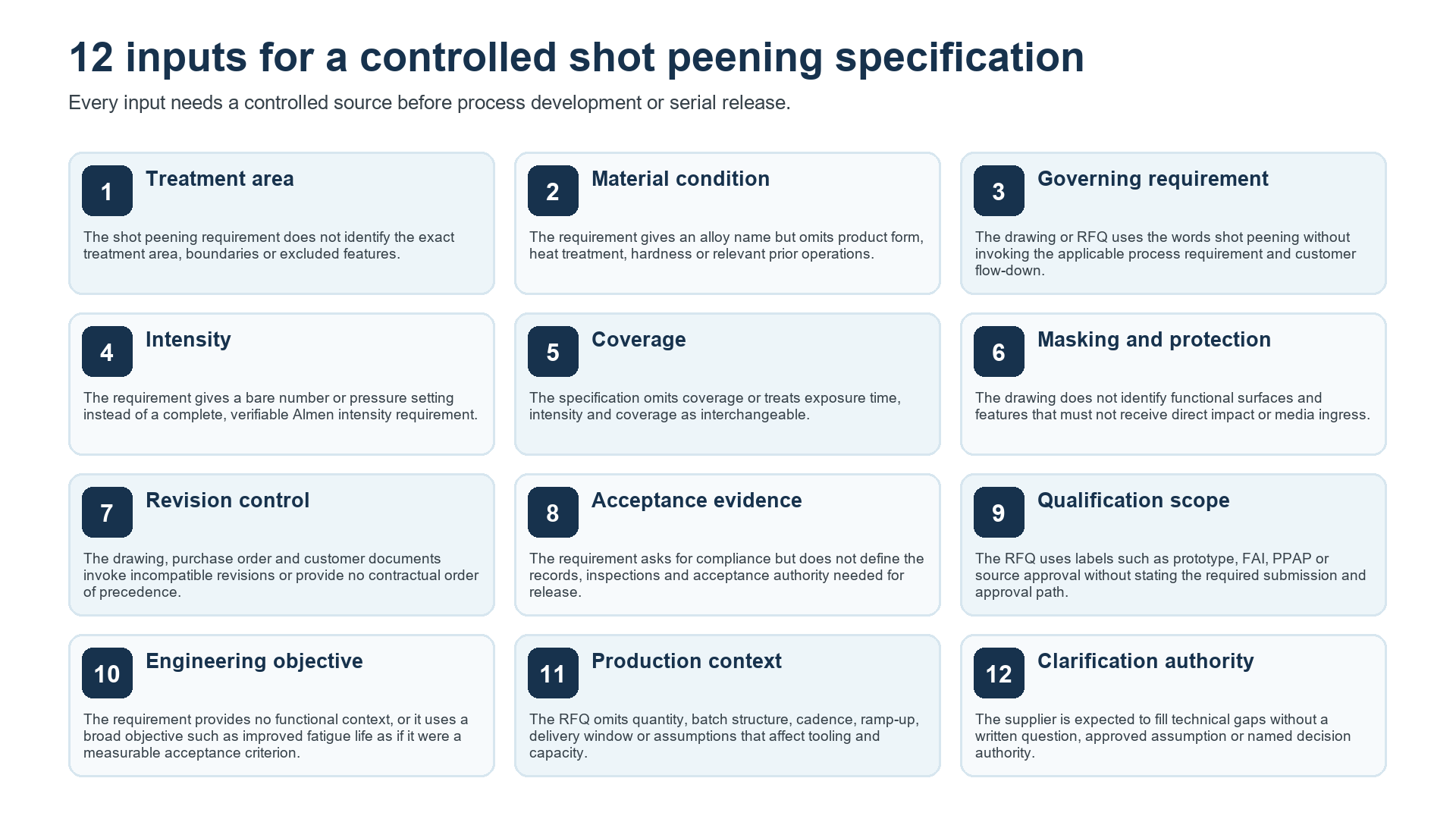

Obrázok 1. Dvanásť riadených skupín informácií obmedzuje nejednoznačnosť pred vývojom procesu guľôčkovania alebo uvoľnením sériovej výroby.
Prečo je kvalita špecifikácie guľôčkovania dôležitá?
Guľôčkovanie sa zvyčajne riadi ako osobitný proces, pretože konečná vizuálna kontrola nedokáže spätne určiť všetky procesné vstupy ani preukázať zamýšľaný stav napätia pod povrchom. Výkres a zmluvne prenesené požiadavky preto musia stanoviť, čo sa ošetruje, ktoré požiadavky platia a aké doklady sú potrebné. Dodávateľ následne vyvinie a riadi proces podľa týchto schválených vstupov.
Nejednoznačnosť nie je len administratívnym problémom. Môže viesť k neúplnej ponuke, nesprávnej koncepcii maskovania, opakovaným skúškam, spornému súboru dokumentácie k prvému výrobku, oneskoreniu harmonogramu alebo úprave povrchu, ktorý chcela konštrukčná autorita chrániť. Náklady na vyjasnenie bývajú najnižšie pred vystavením objednávky a najvyššie po doručení súčiastok na spracovanie.
Špecifikácia by mala byť dostatočne úplná na to, aby podporovala reprodukovateľnú prácu, ale nemala by predpisovať nastavenia stroja, ktoré patria do kvalifikovaného vývoja procesu, pokiaľ ich nevyžaduje riadiaci dokument. Cieľom je kontrolovaná zodpovednosť: konštrukčný orgán definuje požiadavku na komponent; spracovateľ definuje a riadi postup spracovania v rámci tejto požiadavky.
Chyba 1: Ktoré povrchy musia byť opracované guľôčkovaním?
Problém: Požiadavka na opracovanie guľôčkovaním neidentifikuje presnú oblasť ošetrenia, hranice ani vylúčené prvky.
Poznámka typu „guľôčkovať súčiastku“ nie je reprodukovateľnou definíciou procesu. Dodávateľ potrebuje riadené pohľady výkresu, označenia zón, rozmery alebo referenčné prvky, ktoré určujú každý povrch určený na guľôčkovanie aj každý povrch, ktorý má zostať neošetrený. Dôležité sú tiež prechodové oblasti a hranice zón, pretože ostrá, ale neurčená hranica sa môže pri ponuke, programovaní a kontrole vykladať rozdielne.
Nedefinovaný rozsah ovplyvňuje nástroje, prístup k tryskám alebo kotúčom, čas cyklu, kontrolu a riziko deformácie. Môže tiež skrývať geometrický konflikt: vybranie môže byť uvedené ako ošetrené, ale fyzicky neprístupné pri požadovanom uhle nárazu, alebo kritická hrana môže byť priamo na predpokladanej hranici. Tieto otázky by sa mali vyriešiť pred začatím vývoja procesu.
Opravte požiadavku označením zón ošetrenia a vylúčení na riadenom výkrese. Uveďte, ako sa hranica nachádza, aká tolerancia sa uplatňuje tam, kde od nej závisí funkcia, a ktorý dokument riadi, ak sa model, výkres a objednávkový list nezhodujú.
Príklad: „Guľôčkujte povrchy označené na výkrese [číslo/revízia] ako zóna SP-1. Neguľôčkujte vylúčené prvky znázornené v detaile [odkaz]. Poloha hranice a požiadavky na prechod musia zodpovedať výkresu.“
Chyba 2: Je stav materiálu úplne definovaný?
Problém: Požiadavka uvádza názov zliatiny, ale vynecháva tvar výrobku, tepelné spracovanie, tvrdosť alebo relevantné predchádzajúce operácie.
Reakcia na guľôčkovaný materiál závisí od stavu predloženého na spracovanie, nielen od označenia zliatiny. Úroveň pevnosti, tvrdosť, mikroštruktúra, tvar výrobku a predchádzajúce obrábanie alebo tepelné operácie ovplyvňujú vtlačenie, tvárnenie za studena, drsnosť, zachované zvyškové napätie a citlivosť na poškodenie. Dva diely s rovnakým názvom zliatiny môžu vyžadovať rôzne kontroly rizika.
Stav materiálu tiež ovplyvňuje cenovú ponuku a uskutočniteľnosť. Spracovateľ môže potrebovať skontrolovať kompatibilitu médií, tenké rezy, kalené hrany, už existujúce povlaky, oduhličenie, postup pokovovania alebo riziko, že neskoršia operácia odstráni alebo uvoľní postihnutú vrstvu. Bez tohto kontextu sa zdanlivo platný procesný plán nemusí zhodovať s uvoľneným výrobným stavom.
Uveďte úplnú špecifikáciu materiálu, tvar výrobku, podmienky tepelného spracovania a rozsah tvrdosti, ak je to relevantné. Identifikujte relevantné predchádzajúce a následné operácie, najmä kroky obrábania, brúsenia, tepelného spracovania, povlakovania a čistenia, ktoré môžu zmeniť upravený povrch.
Príklad: „Materiál a stav: [špecifikácia, akosť, tvar výrobku a podmienky tepelného spracovania], tvrdosť [rozsah a metóda, ak je to potrebné]. Guľôčkovanie sa musí vykonať po [operácii] a pred [operáciou], v súlade so schváleným výrobným postupom.“
Chyba 3: Ktorá riadiaca požiadavka na guľôčkovanie sa uplatňuje?
Problém: Výkres alebo RFQ používajú slová „guľôčkovanie“ bez odkazu na príslušnú požiadavku procesu a prenesené požiadavky zákazníka.
Názov procesu nie je úplná technická požiadavka. Zmluva by mala identifikovať riadiacu špecifikáciu, doložky zákazníka a všetky schválené odchýlky. AMS2430U je jedna špecifikácia pre guľôčkovanie v leteckom priemysle, ale nie je univerzálnou predvolenou hodnotou a nesmie sa ticho importovať do zmluvy, ktorá sa odvoláva na niečo iné.
Riadiaci dokument určuje definície, kontroly procesov, požiadavky na médiá, pravidlá kontroly, záznamy a niekedy aj schvaľovacie zodpovednosti. Dodatok zákazníka môže tieto pravidlá upraviť alebo doplniť. Spracovateľ potrebuje kompletnú použitú sadu pred potvrdením súladu alebo prípravou cenovej ponuky.
Uveďte všetky príslušné dokumenty podľa identifikátora a revízie alebo definujte kontrolované pravidlo pre stav revízie, ak nákupný systém neumiestňuje revízie do výkresu. Sprístupnite odkazované dokumenty prostredníctvom autorizovanej cesty a zaznamenajte všetky navrhované výnimky pred prijatím objednávky.
Príklad: „Vykonajte guľôčkovanie podľa [špecifikácie procesu a revízie] spolu s [klauzulou zákazníka a revíziou]. Platia zmluvne špecifické požiadavky v [dokumente]. Akákoľvek výnimka vyžaduje písomný súhlas od [autorizovanej funkcie] pred spracovaním.“
Chyba 4: Je požiadavka na intenzitu podľa Almena úplná?
Problém: Požiadavka uvádza holé číslo alebo nastavenie tlaku namiesto úplnej, overiteľnej požiadavky na intenzitu podľa Almena.
Hodnota ako „0.012“ je nejednoznačná. Neurčuje povolený rozsah, jednotku výšky oblúka ani označenie Almenovho pásika. Tlak stroja, rýchlosť metacieho kolesa ani nastavenie dýzy takisto nenahrádzajú intenzitu, pretože menovité vstupné parametre stroja priamo nevyjadrujú energetický účinok meraný príslušným systémom Almenových pásikov a stanoveným postupom.
Úplná požiadavka by mala uvádzať povolenú hodnotu alebo rozsah intenzity, jednotku, označenie pásu a notáciu alebo overovaciu konvenciu požadovanú v použitom dokumente. SAE J442 definuje nástroje používané na určenie a overenie intenzity, zatiaľ čo SAE J443 definuje postupy na určenie a overenie intenzity. Zmluvne použité dokumenty a revízie zostávajú rozhodujúce.
Nekopírujte hodnotu z iného komponentu bez schválenia návrhu. Geometria, materiál, predchádzajúci stav povrchu a technický zámer môžu spôsobiť, že zdanlivo známa intenzita bude nevhodná. Spracovateľ môže posúdiť uskutočniteľnosť a navrhnúť kontrolovanú cestu vývoja, ale oprávnený vlastník požiadavky musí schváliť akúkoľvek návrhovú hodnotu.
Príklad: „Almenova intenzita: [dolná–horná] [jednotka výšky oblúka] [označenie pásu], určená a overená v súlade s [použitou špecifikáciou/postupom a revíziou].“
Chyba 5: Je pokrytie definované oddelene od intenzity?
Problém: Špecifikácia vynecháva pokrytie alebo považuje čas expozície, intenzitu a pokrytie za zameniteľné.
Pokrytie opisuje rozsah, v akom povrch špecifikovaného komponentu vykazuje doklady o náraze podľa príslušnej konvencie určovania. Almenova intenzita charakterizuje prúd výstrelu prostredníctvom štandardného testovacieho usporiadania. Zhodný výsledok intenzity nedokazuje, že každý výklenok, bok alebo hranica na súčiastke dostali požadované pokrytie.
Čas expozície je procesná premenná, nie samotné pokrytie. Vopred stanovený čas môže podporovať kvalifikovaný procesný postup, ale prístup, prezentácia, tok média, stav zariadenia a geometria súčiastky stále ovplyvňujú povrch. SAE J2277 poskytuje rámec pre určenie pokrytia, zatiaľ čo riadiaca zmluva definuje, čo sa pre danú prácu vyžaduje.
Uveďte požadované pokrytie, zónu úpravy, príslušnú metódu určenia alebo overenia a akékoľvek obmedzenia nadmernej expozície alebo viacnásobného pokrytia. Ak je priame preskúmanie náročné, definujte autorizovaný nepriamy alebo reprezentatívny prístup, a nie nechajte operátora, aby si ho vymyslel.
Príklad: „Dosiahnite [požadované pokrytie] v zóne SP-1 pomocou metódy určenia pokrytia požadovanej v [odkazovanom dokumente/revízii]. Zhoda intenzity a zhoda pokrytia sa zaznamenávajú ako samostatné výsledky.“
Chyba 6: Čo musí byť maskované alebo chránené?
Problém: Výkres neidentifikuje funkčné povrchy a prvky, ktoré nesmú byť vystavené priamemu nárazu alebo vniknutiu média.
Závity, tesniace plochy, ložiskové sedlá, presné uloženia, malé otvory, ostré hrany, tenké prierezy a dokončené povrchy môžu vyžadovať maskovanie alebo inú ochranu. Potreba ochrany závisí od funkcie a schváleného návrhu; spracovateľ ju preto nesmie odvodzovať iba zo vzhľadu. Neoznačený prvok možno považovať za súčasť všeobecnej zóny guľôčkovania.
Maskovanie tiež vytvára okrajovú podmienku. Výkres môže musieť definovať, kde končí úplné ošetrenie, kde je prijateľný prechod a ako blízko sa môže náraz priblížiť ku kritickému prvku. V prípade otvorov a dutín môže byť potrebné zabezpečiť a po spracovaní odstrániť médium.
Identifikujte chránené prvky na kontrolovanom pohľade a v prípade potreby definujte prijateľnú hranicu. Umožnite dodávateľovi vyvinúť koncept masky a upínacieho zariadenia, pokiaľ nie je zmluvne vyžadovaná nariadená metóda, a potom koncept schváľte prostredníctvom dohodnutej kvalifikačnej cesty.
Príklad: „Chráňte prvky označené MP-1 až MP-4 pred priamym dopadom brokov. Udržujte hranicu ošetrenia v tolerancii stanovenej výkresom. Zabráňte zachyteniu média v označených dutinách a overte jeho odstránenie schválenou metódou.“
Chyba 7: Čo sa stane, keď sú revízie dokumentov v konflikte?
Problém: Výkres, objednávka a dokumenty zákazníka vyvolávajú nekompatibilné revízie alebo neposkytujú žiadne zmluvné poradie priority.
Dodávateľ nemôže bezpečne vyriešiť technický konflikt výberom najnovšieho dokumentu alebo najvhodnejšieho vyhlásenia. Výkres môže vyvolať jednu revíziu, zatiaľ čo objednávka uvádza inú, a špecifikácia zákazníka môže obsahovať klauzulu, ktorá mení všeobecnú špecifikáciu procesu. Každá z nich môže obsahovať odlišné požiadavky na kontrolu alebo záznamy.
Nekontrolovaný výber revízií môže zneplatniť cenovú ponuku, kvalifikáciu alebo certifikát, aj keď sa fyzický proces javí ako prijateľný. Môže tiež vytvoriť falošné tvrdenie o zhode, pretože certifikát uvádza revíziu, ktorá nebola nikdy preskúmaná s kompletným zmluvným balíkom.
Pred cenovou ponukou alebo uvoľnením vytvorte register dokumentov. Porovnajte identifikátory, revízie, dátumy a odkazované klauzuly. Nákupca alebo autorizovaná konštrukčne zodpovedné oddelenie by mali poskytnúť písomné rozhodnutie o konfliktoch a uviesť poradie priority. Spracovateľ by mal toto rozhodnutie uchovávať spolu so záznamom o zákazke.
Príklad: „Zmluvné poradie priority je [definovaná postupnosť]. Konflikty medzi výkresovou [revíziou], objednávkovou [revíziou] a procesnými dokumentmi sa musia pred začatím prác postúpiť [autorizovanej funkcii] na písomné rozhodnutie.“
Chyba 8: Ktorý doklad preukazuje prijatie?
Problém: Požiadavka požaduje súlad, ale nedefinuje záznamy, kontroly a akceptačnú autoritu potrebnú na uvoľnenie.
Doklady o riadení procesu a doklady o funkčných vlastnostiach súčiastky odpovedajú na rozdielne otázky. Záznamy o médiu, výsledky intenzity, doklady o stupni pokrytia, záznamy o zariadení a sledovateľnosť môžu preukázať, že bol vykonaný riadený procesný postup. Samy osebe nestanovujú profil zvyškových napätí, únavovú životnosť ani rozmerový výsledok, ak tieto vlastnosti nie sú samostatne vyžadované a overené.
Nejasné požiadavky na „úplnú správu“ sú tiež riskantné. Jeden zákazník môže očakávať certifikát zhody; iný môže požadovať údaje o surovej intenzite, informácie o saturácii, záznamy o pokrytí, monitorovanie stroja, stav operátora, certifikáciu médií alebo kontrolu komponentov. Výsledok musí byť známy pred stanovením ceny a výrobou.
Definujte požadované záznamy, dobu uchovávania, jazyk, formát, úroveň sledovateľnosti, metódu kontroly a autorizáciu na uvoľnenie. Ak sa vyžaduje testovanie špecifických komponentov, uveďte vzorku, miesto, metódu, limit prijatia a spôsob rozhodnutia o ďalšom postupe nezhodných výsledkov.
Príklad: „Doklady o uvoľnení musia obsahovať [uvedené záznamy] prepojené s úlohou a identitou dielu/dávky. Kontrola alebo validácia komponentu sa vyžaduje iba vtedy, ak je to výslovne definované vo [výkrese alebo schválenom pláne]. Schvaľovací orgán: [pomenovaná funkcia].“
Chyba 9: Je uvedený rozsah kvalifikácie a postup schválenia?
Problém: RFQ používa označenia ako prototyp, FAI, PPAP alebo schválenie zdroja bez uvedenia požadovaného postupu predloženia a schválenia.
Kvalifikačné pojmy nie sú zameniteľné. Skúška uskutočniteľnosti môže preukázať stabilitu prístupu a procesu, zatiaľ čo balík na schválenie prvého výrobku alebo výrobného dielu môže vyžadovať kontrolovanú dokumentáciu a rozhodnutie o ďalšom postupe zákazníka. Presný význam pochádza zo zmluvy, postupu zákazníka a kontextu odvetvia.
Chýbajúci rozsah vytvára prekvapenia týkajúce sa harmonogramu a nákladov. Nástroje môžu vyžadovať schválenie pred výrobou, testovacie kupóny môžu vyžadovať svedkov, záznamy môžu vyžadovať šablóny zákazníkov a sériová výroba môže byť blokovaná, kým sa nedostane autorizovaný podpis. Žiadny z týchto krokov by nemal byť odvodený od jednej skratky.
Uveďte fázu, požadované výstupy, reprezentatívne diely alebo kupóny, svedecké body, formát predloženia, schvaľovaciu autoritu a pravidlo pre prechod na sériovú výrobu. FAI, PPAP alebo schválenie zdroja použite iba vtedy, keď to zmluva skutočne vyžaduje.
Príklad: „Táto objednávka sa vzťahuje na rozsah [realizovateľnosť/prototyp/kvalifikácia/sériové číslo]. Predložte [definovaný balík] [autorita] prostredníctvom [postup]. Sériové spracovanie sa môže začať až po [definovanej podmienke schválenia alebo uvoľnenia].“
Chyba 10: Aký technický cieľ musí požiadavka chrániť?
Problém: Požiadavka neposkytuje žiadny funkčný kontext alebo používa široký cieľ, ako napríklad zlepšenú únavovú životnosť, akoby išlo o merateľné kritérium prijatia.
Stručný technický cieľ pomáha spracovateľovi identifikovať riziká a klásť lepšie otázky. Kritickým miestom môže byť zaoblenie, koreň, prechod alebo kontaktná plocha a neskoršie výrobné operácie môžu ohroziť zamýšľaný stav blízko povrchu. Tento kontext zlepšuje posúdenie uskutočniteľnosti a rozhodnutia o nástrojoch.
Cieľ nenahrádza merateľné požiadavky. „Zlepšiť únavovú životnosť“ nedefinuje intenzitu, pokrytie, oblasť spracovania ani doklad o prijatí. Únavové vlastnosti komponentu závisia od materiálu, geometrie, zaťaženia, prostredia, stavu povrchu a stavu zachovaného zvyškového napätia. Vyhlásenie o výkonnosti vyžaduje schválený validačný základ.
Uveďte funkčný účel a kritické miesto ako kontext a potom ich spojte s požiadavkami na riadený výkres a proces. Ak je zvyškové napätie, drsnosť, rozmerová stabilita alebo skúška únavy akceptačnou charakteristikou, definujte autorizovanú metódu a limit samostatne.
Príklad: „Cieľ inžinierstva: podpora odolnosti voči únave pri [kritickej vlastnosti]. Prijatie zostáva založené na merateľných požiadavkách vo [výkrese/špecifikácii/schválenom validačnom pláne]; samotným zhodným procesom nie je implikovaný žiadny multiplikátor únavovej životnosti.“
Chyba 11: Je pred cenovou ponukou k dispozícii kontext výroby?
Problém: V RFQ nie je uvedené množstvo, štruktúra dávky, kadencia, nábeh, dodacie okno alebo predpoklady, ktoré ovplyvňujú nástroje a kapacitu.
Technicky totožná súčiastka môže pre prototypové a sériové množstvo vyžadovať odlišný priemyselný procesný postup. Veľkosť dávky, ročná potreba, spôsob uvoľňovania, skladba variantov a očakávané dodávky ovplyvňujú stratégiu prípravkov, automatizáciu, rozsah kontrolného vzorkovania, prácu so záznamami, rezerváciu kapacity a dodaciu lehotu.
Chýbajúce výrobné údaje oslabujú cenovú ponuku. Dodávateľ môže oceniť manuálny prototypový postup, hoci opakovaná výroba vyžaduje osobitné prípravky, alebo rezervovať kapacitu sériovej výroby pre množstvo, ktoré sa napokon neobjaví. Výsledkom je zbytočné riziko opätovného nacenenia a zmeny harmonogramu po technickom schválení.
Uveďte množstvo prototypu, očakávané sériové množstvo, veľkosť dávky, kadenciu, dátum nábehu, prognózovaný horizont a predpoklady dodania. Identifikujte rodiny dielov a očakávané zmeny. Tieto vstupy sú plánovacie údaje, nie záruka, ale umožňujú dodávateľovi transparentne uviesť predpoklady cenovej ponuky.
Príklad: „Základ RFQ: [množstvo prototypu], [sériové množstvo za obdobie], typická dávka [množstvo], plánovaný dátum začiatku [dátum] a požadovaný dodací čas [dni/týždne]. Dodávateľ musí v cenovej ponuke uviesť predpoklady týkajúce sa kapacity a nástrojov.“
Chyba 12: Kto je oprávnený vyriešiť chýbajúce informácie?
Problém: Od dodávateľa sa očakáva, že doplní technické medzery bez písomnej otázky, schváleného predpokladu alebo menovanej rozhodovacej autority.
Skúsení dodávatelia guľôčkovania by mali odhaliť medzery a navrhnúť technicky odôvodnené možnosti. Nemali by sa potichu stať autoritou pri navrhovaní. Výber zóny úpravy, intenzity, úrovne pokrytia alebo kritéria prijatia mení požiadavku a môže ovplyvniť výkon alebo súlad komponentu.
Ústna odpoveď sa môže stratiť medzi nákupom, inžinierstvom, kvalitou a výrobou. Schválené objasnenie by malo prepojiť otázku, dotknutý dokument, navrhované usporiadanie, zodpovednú funkciu, dátum a revíziu. Malo by tiež ukazovať, či odpoveď mení cenu, načasovanie, nástroje alebo kvalifikáciu.
Použite kontrolovaný protokol objasnenia. Zastavte dotknutú prácu, kým sa nevyriešia medzery relevantné pre bezpečnosť alebo súlad. Explicitne uveďte predpoklady, získajte písomný súhlas od autorizovanej funkcie a pred sériovým spracovaním zahrňte usporiadanie do vydaného súboru požiadaviek.
Príklad: „Otvorené technické body sa zaznamenajú v protokole objasnenia. Zmeny požiadaviek môže schváliť iba [autorizovaná funkcia]. Návrhy dodávateľov sa stanú požiadavkami až po písomnom usporiadaní a aktualizácii kontrolovaného dokumentu.“
Ako by sa mala objasniť a vydať nejednoznačná požiadavka?
Postup riadeného objasňovania má päť prístupov: prekontrolovať celú sadu dokumentov, zaznamenať každú medzeru alebo konflikt, získať písomné stanovisko od autorizovanej funkcie, aktualizovať uvoľnené vstupy a overiť iba doklady, ktoré definuje schválená požiadavka. Spracovateľ by nemal začať s ovplyvnenou sériovou prácou, pokiaľ by nevyriešený bod mohol zmeniť spracovanie, prijatie alebo súlad.

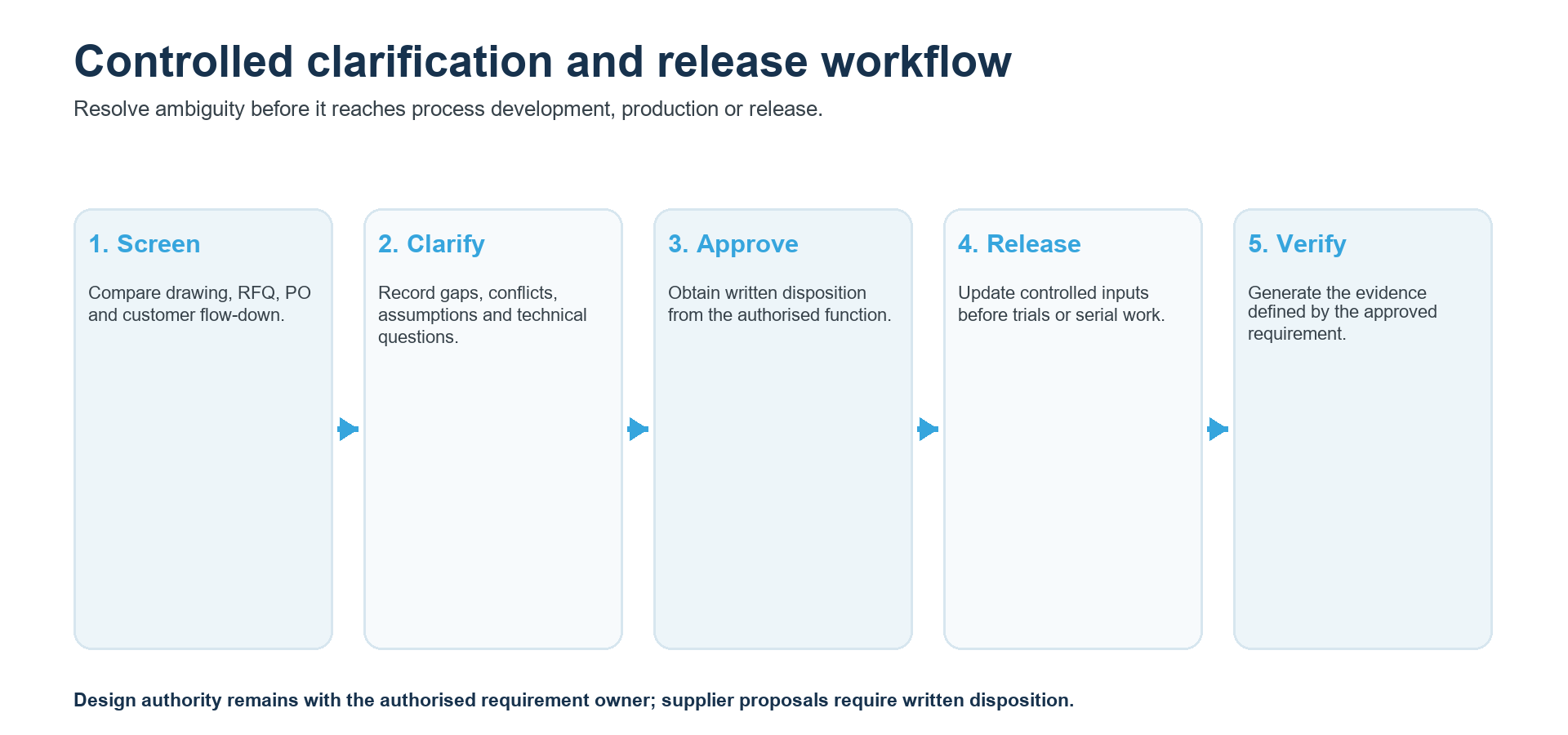

Obrázok 2. Objasnenie prevádza nejednoznačné vstupy na schválenú sadu požiadaviek bez tichého prenosu autority na návrh.
Aký je minimálny kontrolný zoznam výkresov a RFQ pre guľôčkovanie?
| Informačná skupina | Minimálny kontrolovaný vstup | Typický doklad o uvoľnení |
|---|---|---|
| Oblasť ošetrenia | Guľôčkované zóny, vylúčené oblasti, hranice a odkazy na výkres | Označený výkres alebo kontrolovaná definícia 3D |
| Stav materiálu | Zliatina, tvar výrobku, tepelné spracovanie, tvrdosť a postup | Výkres, špecifikácia materiálu a postup |
| Rozhodujúca požiadavka | Špecifikácia procesu, zákaznícke klauzuly a revízie | Register zmluvných dokumentov |
| Intenzita | Povolený rozsah/hodnota, jednotka, pás a overovací základ | Výkres alebo schválená požiadavka procesu |
| Pokrytie | Požadovaná úroveň, zóna a určenie konvencia | Výkres alebo schválený plán kontroly |
| Maskovanie | Chránené prvky, hranice a riziká zadržania médií | Detail výkresu a schválený koncept nástrojov |
| Kontrola revízií | Kompatibilná sada dokumentov a pravidlo priority | Preskúmaná zmluvná matica alebo rozhodnutie o ďalšom postupe |
| Doklad o prijatí | Záznamy, kontrola, uchovávanie a oprávnenie na uvoľnenie | Klauzula o kvalite alebo schválený plán |
| Kvalifikácia | Fáza, podania, body svedkov a postup schvaľovania | Kvalifikácia alebo plán industrializácie |
| Inžiniersky cieľ | Funkcia, kritický prvok a neskôr operácie | Poznámka k návrhu plus merateľné požiadavky |
| Kontext výroby | Množstvo, dávky, kadencia, varianty a harmonogram | Predpoklady a prognóza RFQ |
| Autorita pre objasnenie | Záznam otázok, vlastník rozhodnutia a aktualizácia dokumentu | Písomné rozhodnutie prepojené s úlohou |
Tabuľka 1. Minimálne kontrolované vstupy pre uvoľnenie; špecifické prenesené požiadavky zákazníka môžu doplniť ďalšie požiadavky.
Ktorý doklad odpovedá na každú otázku o akceptácii guľôčkovania?
| Otázka | Reprezentatívny doklad | Čo sám o sebe nedokazuje |
|---|---|---|
| Mal prúd média požadovanú intenzitu? | Použiteľný Almenov pás, držiak, meradlo a záznam o určení/overení | Pokrytie každého prvku komponentu alebo zvyškového napätia v diele |
| Bola špecifikovaná oblasť vystavená požadovaným nárazom? | Schválené určenie pokrytia a kontrola zóny ošetrenia | Správna intenzita, únavová životnosť alebo hĺbka zvyškového napätia |
| Boli použité a kontrolované povolené médiá? | Identita média, certifikácia, stav veľkosti/tvaru a záznamy o segregácii | Správna hranica ošetrenia alebo výkon komponentu |
| Bol vykonaný schválený procesný postup? | Sledovateľnosť práce, záznam o zariadení/programe, stav operátora a procesný protokol | Zmena návrhu alebo nepožadovaná vlastnosť komponentu |
| Zostali kritické rozmery prijateľné? | Kontrola rozmerov definovaná výkresom | Zvyškové napätie, pokrytie alebo čistota povrchu |
| Bol dosiahnutý zamýšľaný stav zvyškového napätia? | Schválený plán merania komponentu/kupónu, ak bol použitý | Univerzálna únavová účinnosť v každom prevádzkovom stave |
| Bola preukázaná únavová účinnosť komponentu? | Schválená reprezentatívna únavová skúška alebo autorizované zdôvodnenie návrhu | Súlad každého záznamu o výrobnom procese |
Tabuľka 2. Riadenie procesu, akceptácia komponentov a doklady o výkonnosti odpovedajú na rôzne otázky.
Ktoré technické rozdiely zabraňujú zavádzajúcim špecifikáciám?
| Koncept A | Koncept B | Prečo je tento rozdiel dôležitý |
|---|---|---|
| Almenova intenzita | Pokrytie | Intenzita charakterizuje prúd prostredníctvom štandardného testu; pokrytie sa týka ošetreného povrchu komponentu. |
| Pokrytie | Čas expozície | Čas môže podporiť kvalifikovaný postup, ale sám o sebe nie je priamym výsledkom pokrytia. |
| Zhoda procesu | Výkon komponentu | Vykonanie schváleného postupu nevytvára nešpecifikovanú záruku únavovej životnosti alebo zvyškového napätia. |
| Kvalifikácia | Sériové uvoľnenie | Úspešná skúšobná verzia automaticky neoprávňuje opakovanú výrobu. |
| Návrh dodávateľa | Schválenie návrhu | Návrh sa stáva požiadavkou až po autorizovanom písomnom stanovisku. |
| Osvedčenie o zhode | Kompletný balík procesných údajov | Dokumenty obsahujú rôzne úrovne dokladov a musia byť výslovne vyžiadané. |
| Aktuálna revízia normy | Zmluvne uplatnená revízia | Zmluva má prednosť, pokiaľ autorizované strany neschvália zmenu revízie. |
Tabuľka 3. Oddelenie súvisiacich konceptov zabraňuje nepodloženým záverom o prijatí alebo výkone.
Ktoré mylné predstavy spôsobujú chyby v požiadavkách na guľôčkovanie?
Predpoklad „Dodávateľ si môže zvoliť rozumnú intenzitu“ nie je spoľahlivým technickým pravidlom. Dodávateľ môže navrhnúť vývojový rozsah, ale iba oprávnený vlastník požiadavky môže schváliť návrhovú hodnotu.
Predpoklad „Úplné pokrytie dokazuje, že proces bol správny“ nie je spoľahlivým technickým pravidlom. Pokrytie nepreukazuje intenzitu, kontrolu média, zvyškové napätie ani výkonnosť komponentu.
Predpoklad „Vždy platí najnovšia revízia normy“ nie je spoľahlivým technickým pravidlom. Zmluvne uplatnená revízia platí, kým oprávnené strany neschvália zmenu.
Predpoklad „Certifikát zhody obsahuje každý záznam procesu“ nie je spoľahlivým technickým pravidlom. Certifikát a podrobný balík údajov sú rôzne výstupy; explicitne definujte oba.
Predpoklad „FAI alebo PPAP presne hovorí dodávateľovi, čo má predložiť“ nie je spoľahlivým technickým pravidlom. Odkazovaný postup zákazníka alebo odvetvia definuje obsah predloženia a postup schvaľovania.
Predpoklad „Opracovanie celého dielu guľôčkovaním je bezpečnejšie ako definovanie zón“ nie je spoľahlivým inžinierskym pravidlom. Neúmyselné ošetrenie môže ovplyvniť funkčné povrchy, rozmery, drsnosť a zadržiavanie média.
Často kladené otázky o výkresoch, RFQ a špecifikáciách opracovania guľôčkovaním
Čo musí špecifikácia opracovania guľôčkovaním obsahovať?
Špecifikácia opracovania guľôčkovaním by mala identifikovať oblasť ošetrenia, stav materiálu, riadiace dokumenty, úplnú požiadavku na intenzitu, pokrytie, maskovanie, hierarchiu revízií, doklad o prijatí, rozsah kvalifikácie, technický cieľ, kontext výroby a objasňujúcu autoritu.
Stačí na výkrese Almenovo číslo intenzity?
Nie. Úplná požiadavka na Almenovu intenzitu vyžaduje povolenú hodnotu alebo rozsah, jednotku výšky oblúka, označenie pásu a príslušnú notáciu alebo overovací základ požadovaný v odkazovanom dokumente.
Sú intenzita a pokrytie pri guľôčkovaní rovnaké?
Nie. Almenova intenzita charakterizuje energetický účinok prúdu média pomocou štandardizovaného skúšobného usporiadania; pokrytie opisuje stopy po nárazoch na určenej ploche súčiastky podľa platnej metódy hodnotenia.
Mal by sa výkres odvolávať na najnovšiu revíziu každej normy?
Nie automaticky. Zmluvne uplatnená revízia platí, kým oprávnené strany neschvália zmenu. Konfliktné revízie by sa mali pred spracovaním vyriešiť písomne.
Môže dodávateľ guľôčkovania vybrať chýbajúce požiadavky na proces?
Dodávateľ môže identifikovať medzery a navrhnúť hodnoty alebo plán vývoja, ale nemal by si ticho privlastňovať autoritu pre návrh. Zmeny požiadaviek vyžadujú písomný súhlas od oprávnenej funkcie.
Aké záznamy by sa mali vyžadovať po guľôčkovaní?
Vyžiadajte si záznamy požadované v rámci rizika komponentu a zmluvy, ako napríklad certifikát zhody, sledovateľnosť dielu alebo šarže, doklady o intenzite a pokrytí, záznamy médií, údaje o stroji a akúkoľvek explicitne vyvolanú kontrolu komponentu.
Preukazuje zhoda procesu zlepšenú únavovú životnosť?
Nie. Zhoda procesu dokazuje, že schválený postup guľôčkovania splnil svoje definované kontroly. Vyhlásenie o únavovej životnosti vyžaduje autorizovaný konštrukčný základ, reprezentatívne testovanie alebo iný schválený postup zdôvodnenia.
Kedy by sa malo špecifikovať maskovanie?
Maskovanie alebo ochrana by sa mali špecifikovať, ak to vyžaduje výkres, riadiaca špecifikácia, požiadavka zákazníka, schválené posúdenie rizík alebo objasnenie kontrolovaného inžinierstva. Požiadavka by mala identifikovať prvky a hranice, ktoré musia byť chránené pred priamym nárazom alebo zadržanými médiami.
Aké informácie pomôžu SP Center posúdiť RFQ na guľôčkovanie?
Pošlite kontrolovaný výkres, podmienky materiálu a tepelného spracovania, zóny spracovania a maskovania, použité dokumenty a revízie, intenzitu, pokrytie, požiadavky na doklady, stav kvalifikácie, množstvá a požadovaný časový harmonogram.
Kľúčové poznatky
- Definujte zóny spracovania guľôčkovaním, výnimky a hranice v kontrolovaných dokumentoch.
- Uveďte úplný stav materiálu a postup výroby, nielen názov zliatiny.
- Špecifikujte Almenovu intenzitu a pokrytie ako samostatné, úplné a overiteľné požiadavky.
- Pred spracovaním skontrolujte revízie dokumentov, zmluvnú prioritu a autorizované odchýlky.
- Oddeľte doklady o riadení procesu od prijatia komponentu a zdôvodnenia výkonnosti.
- Definujte kvalifikačné podania, predpoklady výroby a autoritu, ktorá rieši otvorené body.
- Použite písomné objasnenie; návrh dodávateľa neprenáša ani nenahrádza autoritu návrhu.
Súvisiace príručky pre guľôčkovanie v SP Center
- Čo je guľôčkovanie? Ako proces funguje a kedy sa používa – základný návod na proces, mechanizmy a vhodné aplikácie
- Proces guľôčkovania krok za krokom – vývoj, riadenie a pracovný postup výroby
- Ako zabezpečiť služby guľôčkovania – Vstupy do RFQ, objasnenie dodávateľa a spôsob získavania zdrojov
Technické referencie
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
4. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
5. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
6. SAE AMS2432E: Počítačom monitorované guľôčkovanie, revízia z októbra 2022
Príslušné revízie: Overte presné revízie špecifikácií a požiadavky zákazníka uvedené v zmluve. Aktuálna revízia zobrazená na stránke vydavateľa nenahrádza zmluvne platnú revíziu bez autorizovaného schválenia.
