Čo je guľôčkovanie? Ako proces funguje a kedy sa používa

Praktický inžiniersky sprievodca pre riadený náraz, zvyškové tlakové napätie, Almenovu intenzitu, pokrytie a výber procesu

Guľôčkovanie je kontrolovaný proces tvárnenia za studena, pri ktorom vybrané médiá opakovane narážajú na určený povrch. Každý náraz plasticky deformuje malú oblasť; obmedzenie podkladového materiálu môže zanechať priaznivé zvyškové tlakové napätie v blízkosti ošetrovaného povrchu. Zhodný proces je definovaný výkresom a riadiacou špecifikáciou a je kontrolovaný intenzitou, pokrytím, médiom, zariadením, pohybom a zdokumentovaným prijatím – nielen vzhľadom.

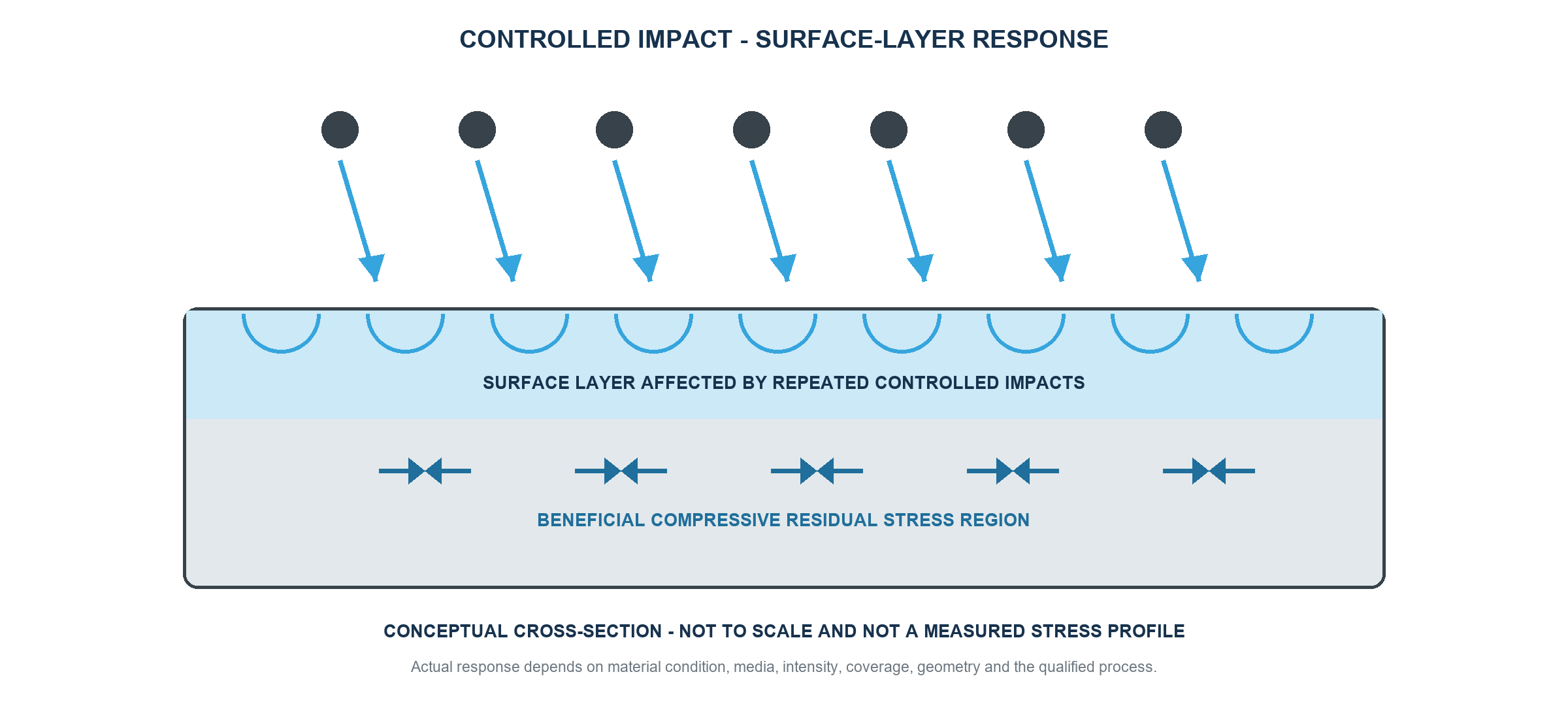

Obrázok 1. Opakované kontrolované nárazy plasticky deformujú tenkú oblasť povrchu; výsledné obmedzenie môže vytvoriť zvyškové tlakové napätie v blízkosti povrchu.

Prečo inžinieri špecifikujú guľôčkovanie?

Inžinieri špecifikujú guľôčkovanie, keď kontrolovaný stav povrchu podporuje zámer návrhu. Obvyklou aplikáciou je prvok kritický z hľadiska únavy materiálu vystavený opakovanému ťahovému zaťaženiu alebo značnému rozsahu napätia, kde sa očakáva vznik trhlín na povrchu alebo v jeho blízkosti. Bežnými príkladmi sú ozubené kolesá, pružiny, hriadele, kľukové hriadele, ojnice, komponenty turbín, spojovacie prvky a konštrukčné prvky, ale vhodnosť sa musí určiť pre skutočný materiál, geometriu a prípad zaťaženia.

Guľôčkovanie nezaručuje životnosť. Nemôže opraviť nevhodnú konštrukciu, nesprávne tepelné spracovanie, neprijateľnú trhlinu alebo silnú koróziu. Výhoda závisí od stavu materiálu, výrobného postupu, stavu povrchu, spektra zaťaženia, prostredia a stability kvalifikovaného procesu.

Ako funguje guľôčkovanie?

Kovové, sklenené alebo keramické médiá na guľôčkovanie sa urýchľujú smerom k súčiastke stlačeným vzduchom, odstredivým kolesom alebo inou kvalifikovanou metódou. Opakované nárazy vytvárajú malé plastické vtlačky. Elasticky reagujúci materiál pod povrchom obmedzuje plasticky roztiahnutú vrstvu, takže po skončení vonkajšieho pôsobenia môže vzniknúť pole tlakových zvyškových napätí.

Veľkosť a hĺbka ovplyvnenej oblasti nie sú univerzálne. Závisia od vlastností materiálu a tepelného spracovania, média, intenzity guľôčkovania, pokrytia, uhla nárazu, geometrie a ďalších procesných podmienok. Meniť sa môže aj drsnosť, podpovrchová tvrdosť a rozmery; tieto vplyvy sa musia posúdiť podľa požiadaviek na súčiastku.

Ktoré premenné riadia proces?

Kontrolná oblasť	Čo musí plán procesu riešiť	Predložené doklady
Médium	Rad, veľkosť, tvar, tvrdosť, čistota a prevádzkový stav	Certifikácia média, inšpekcia a záznamy o prevádzkovej zmesi podľa potreby
Dodávací systém	Tlak alebo rýchlosť kotúča, prietok média, stav trysky alebo kotúča a stabilita prúdu	Monitorované nastavenia a reakčný plán
Prezentácia komponentov	Upínací prípravok, pohyb, prístup, uhol nárazu, odstup, maskovanie a chránené prvky	Schválená receptúra, nástrojáreň a identita nastavenia
Overenie procesu	Almenov pás, držiak, meradlo, metóda nasýtenia a požadované miesta overenia	Sledovateľný výsledok intenzity
Prijatie povrchu	Hranice úpravy, pokrytie, stav povrchu a akékoľvek použité rozmery alebo drsnosť	Zaznamenané prijatie komponentu

Tabuľka 1. Overenie procesu a prijatie povrchu komponentu odpovedajú na rôzne otázky a obe musia spĺňať uvedené požiadavky.

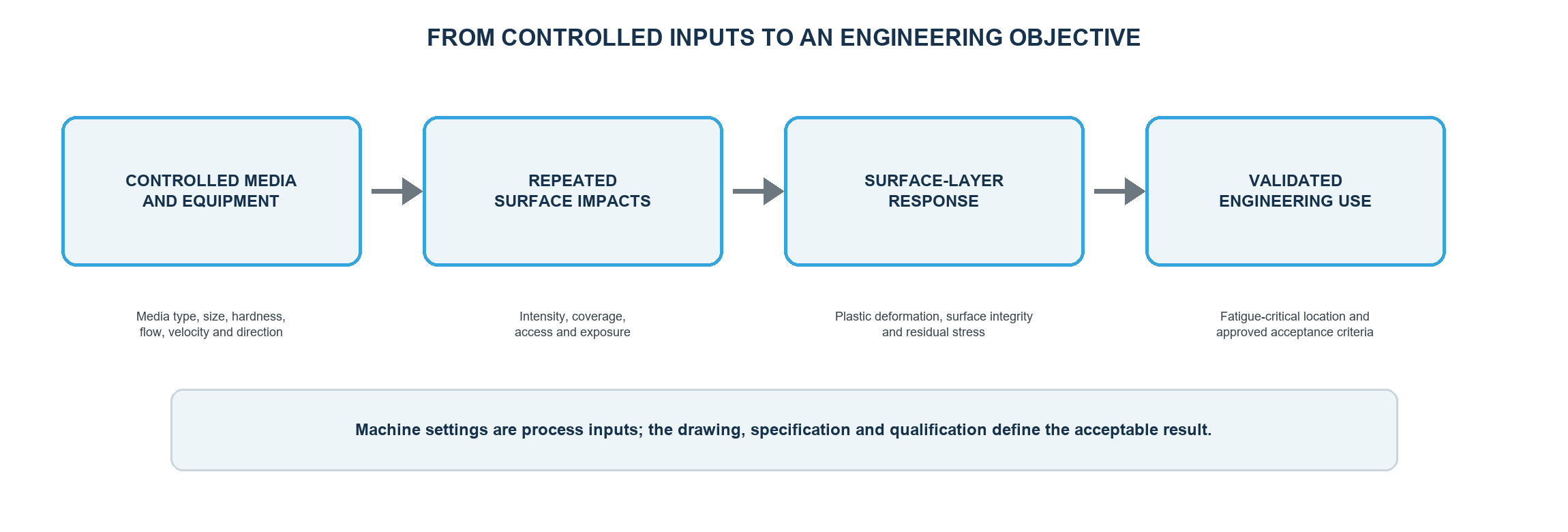

Obrázok 2. Kvalifikovaný proces guľôčkovania spája predpísané zóny, riadené médium a zariadenie, overenie procesu a akceptáciu súčiastky.

Aký je rozdiel medzi Almenovou intenzitou a pokrytím?

Almenova intenzita charakterizuje štandardizovanú odozvu prúdu média pri guľôčkovaní s použitím definovaného pásika, držiaka, meradla a postupu stanovenia nasýtenia. Pokrytie vyjadruje, do akej miery vykazuje stanovený povrch súčiastky pri schválenej metóde kontroly stopy po nárazoch. Správna intenzita nedokladá úplné pokrytie a úplné pokrytie nedokladá správnu intenzitu.

Ani jedna z kontrol nie je priamym meraním profilu zvyškového napätia komponentu. Zákazník alebo kvalifikačný plán môžu vyžadovať röntgenovú difrakciu alebo inú validáciu komponentu, ale automaticky nenahrádza bežné kontroly intenzity, pokrytia alebo konfigurácie.

Aký je rozdiel medzi guľôčkovaním a tryskaním?

Guľôčkovanie a tryskanie môžu používať podobné zariadenia na dopravu média, ich hlavný účel a systém akceptácie sa však líšia. Guľôčkovanie vytvára kvalifikovaný stav povrchu s požadovaným mechanickým účinkom. Tryskanie sa zvyčajne používa na čistenie, odstraňovanie okovín alebo prípravu povrchu na predpísanú čistotu či profil. O vykonávanom procese rozhoduje výkres, procesná špecifikácia a zamýšľaný výsledok – nie iba kabína alebo dýza.

Kritérium	Guľôčkovanie	Tryskanie
Primárny účel	Kontrolované vylepšenie povrchu	Čistenie, odvápňovanie alebo príprava povrchu
Plánovaný výstup	Kvalifikovaný stav po guľôčkovaní v špecifikovaných oblastiach	Špecifikovaná čistota, profil alebo výsledok prípravy
Základné kontroly	Intenzita, pokrytie, stav pracovného média, dodávka, prístup, pohyb a maskovanie	Médium, nastavenia dodávky, zotrvanie a dokončenie cieľa prípravy
Zameranie na akceptáciu	Výkres, špecifikácia procesu, intenzita, pokrytie a ďalšie použité kritériá	Čistota, profil, odstránenie kontaminantov alebo príprava náteru požiadavka
Typické použitie	Ozubené kolesá, pružiny, hriadele, turbíny a konštrukčné prvky kritické z hľadiska únavy	Odstránenie hrdze, okovín alebo povlakov a príprava pred neskoršou operáciou

Tabuľka 2. Guľôčkovanie a tryskanie vyžadujú samostatný zámer procesu, kontroly a doklady o prijatí.

Komponent môže vyžadovať obe operácie v rôznych fázach výroby. V takom prípade sa postupnosť, povolený úber materiálu, stav medziľahlého povrchu, maskovanie, oblasti úpravy a požiadavky na kontrolu musia kontrolovať samostatne.

Kedy by sa malo zvážiť guľôčkovanie?

Výkres, špecifikácia zákazníka alebo schválený návod na opravu vyvolávajú proces.
Definovaný povrchový prvok je kritický z hľadiska únavy a je vystavený cyklickému namáhaniu v ťahu.
Očakávané miesto vzniku trhliny je na prístupnom povrchu alebo v jeho blízkosti.
Médium, intenzita, pokrytie, pohyb, maskovanie a deformácia sa dajú kontrolovať.
Proces sa dá kvalifikovať na reprezentatívnom hardvéri alebo schválených testovacích kusoch.

Kedy nie je guľôčkovanie správnym riešením?

Skutočným cieľom je čistenie, odstránenie hrdze alebo okovín, odstránenie povlaku alebo príprava povrchu.
Súčiastka obsahuje chybu alebo nesprávny stav materiálu, o ktorom sa musí pred spracovaním oprávnene rozhodnúť.
Požadovaný prvok nie je možné získať prístup, chrániť ho alebo kontrolovať kvalifikovanou metódou.
Parametre sa kopírujú z iného materiálu alebo geometrie bez inžinierskeho preskúmania.
Navrhované odôvodnenie je jednoducho také, že vyššia intenzita alebo expozícia musí byť lepšia.

Ako sa kvalifikuje a uvoľňuje postup guľôčkovania?

Kvalifikácia spája požiadavky na komponent so schváleným zariadením, médiom, nástrojmi, pohybom, maskovaním, intenzitou, pokrytím, kontrolou a záznamami. Uvoľnenie do výroby potom preukazuje, že pre konkrétnu úlohu bola použitá autorizovaná konfigurácia a požadované kontroly. Akreditácia procesu alebo certifikát systému kvality podporuje organizačnú kontrolu, ale nenahrádza výkres, zmluvu, schválenie zákazníkom ani špecifikáciu na úrovni úlohy.

Potvrďte revízie výkresov a špecifikácií, stav materiálu, oblasti úpravy a kritériá prijatia.
Vyvinúť vybavenie, nástroje, pohyb, prístup a maskovanie.
Stanoviť a overiť intenzitu pre požadované miesta.
Preukázať pokrytie a ďalšie požiadavky na akceptáciu povrchu komponentov.
Vykonať validáciu zvyškového napätia, únavy alebo iného komponentu iba v prípade potreby.
Schváliť monitorovanie, sledovateľnosť, reakčné plány a záznamy o výrobe.

Aké informácie sú potrebné na preskúmanie uskutočniteľnosti?

Poskytnúť kontrolovaný výkres a revíziu, materiál a tepelné spracovanie, požadované a vylúčené oblasti, riadiace špecifikácie, požiadavky na intenzitu a pokrytie, rozmery a množstvo, postupnosť výroby, deformácie a povrchové limity, doklady o kvalifikácii, schválenia zákazníka a požadované záznamy.

Často kladené otázky

Čo robí guľôčkovanie?

Guľôčkovanie plasticky deformuje tenkú oblasť povrchu a môže vytvoriť priaznivé tlakové zvyškové napätie v blízkosti ošetrovaného povrchu. Technický prínos závisí od materiálu, geometrie, zaťaženia a kvalifikovaného procesu.

Zvyšuje guľôčkovanie tvrdosť?

Môže zmeniť tvrdosť v blízkosti povrchu, ale reakcia závisí od materiálu a procesu. Tvrdosť by sa nemala predpokladať, že sa zvyšuje, ani by sa nemala používať na akceptovanie, pokiaľ to nie je definované v riadiacej požiadavke.

Ako sa meria intenzita guľôčkovania?

Intenzita guľôčkovania sa určuje alebo overuje pomocou špecifikovaného Almenovho pásu, držiaka a meradla podľa uvedeného postupu nasýtenia a overovania. Nie je to priame meranie zvyškového napätia na súčiastke.

Je pokrytie rovnaké ako čas expozície?

Nie. Pokrytie opisuje, ako úplne špecifikovaný povrch vykazuje odtlačky guľôčkovania podľa schválenej metódy. Čas expozície alebo história pohybu je vstupný proces používaný na dosiahnutie požadovaného pokrytia.

Môže sa tryskanie a guľôčkovanie použiť na tom istom komponente?

Áno, ak má každá operácia definovaný účel, postupnosť, ošetrovanú oblasť a požiadavky na prijatie. Čistenie alebo príprava nesmie nahradiť kvalifikovanú operáciu guľôčkovania.

Ako môžem posúdiť, či je komponent vhodný na guľôčkovanie?

Skontrolujte výkres, materiál a tepelné spracovanie, kritické miesto z hľadiska únavy, prístup, maskovanie, citlivosť na deformáciu, požiadavky na povrch a použitú špecifikáciu. Kvalifikácia potom musí preukázať zvolený postup.

Kľúčové poznatky

Guľôčkovanie je riadené tvárnenie za studena na zlepšenie povrchu, nie proces čistenia.
Priamy mechanický účinok je sústredený v blízkosti ošetrovaného povrchu.
Almenova intenzita a pokrytie sú samostatné kontroly.
Môžu sa použiť tryskanie aj guľôčkovanie, ale každé z nich si vyžaduje vlastný účel a postup schvaľovania.
Výkres, riadiaca špecifikácia a kvalifikovaný výrobný proces zostávajú smerodajné.
