Pokrytie pri guľôčkovaní

Čo znamená úplné pokrytie, ako sa určuje a ako sa kontroluje kvalifikovaná expozičná cesta

Pokrytie pri guľôčkovaní vyjadruje, do akej miery požadovaný povrch súčiastky pri hodnotení schválenou metódou vykazuje stopy nárazov média. Úplné alebo 100 % pokrytie znamená, že v stanovenej zóne za definovaných podmienok kontroly nezostávajú žiadne viditeľné neguľôčkované oblasti. Pokrytie je charakteristikou akceptácie povrchu súčiastky; nie je Almenovou intenzitou, časom expozície, povlakom ani dokladom únavových vlastností.

Aký je rozdiel medzi pokrytím a intenzitou, expozíciou a validáciou?

Termín	Zodpovedaná otázka	Hranica dokladov
Almenova intenzita	Poskytuje kvalifikovaný prúd špecifikovanú intenzitu podľa príslušného Almenovho usporiadania?	Overenie procesu; neakceptuje povrch komponentu
Pokrytie	Získala požadovaná plocha komponentu špecifikovaný stupeň dokladu o náraze?	Akceptácia povrchu komponentu; nepreukazuje intenzitu
Expozícia	Ako dlho alebo koľkými prechodmi je plocha vystavená kvalifikovanému prúdu?	Vstup procesu použitý na dosiahnutie pokrytia; nie je to samotný výsledok akceptácie
Akceptácia stavu povrchu	Je ošetrený povrch bez zakázaného poškodenia, kontaminácie alebo iných špecifikovaných defektov?	Kritériá akceptácie samostatných komponentov
Validácia komponentu	Poskytuje kvalifikovaná cesta požadovaný výsledok zvyškového napätia, únavy alebo funkčnosti?	Doklad na základe dielu alebo vzorky, ak je výslovne požadovaný

Tabuľka 1. Intenzita, pokrytie, expozícia, stav povrchu a validácia podporujú rôzne rozhodnutia a nesmú sa navzájom nahrádzať.

Čo znamená pokrytie 100 %?

Stopercentné pokrytie znamená úplné pokrytie požadovaného povrchu bez viditeľných neguľôčkovaných oblastí pri hodnotení schválenou metódou. Vyhlásenie je neúplné, pokiaľ nie je známa kontrolovaná zóna, stav povrchu, čistenie, osvetlenie, uhol pohľadu, zväčšenie, odber vzoriek alebo pravidlo celej plochy a akceptačná autorita.

Pokrytie závisí od metódy, pretože citlivosť sa mení s povrchovou úpravou, veľkosťou odtlačku média, kontrastom, osvetlením, zväčšením a geometriou. Výsledok získaný pri jednom zväčšení alebo na otvorenom povrchu svedka nemožno automaticky preniesť na každú oblasť komponentu.

Obrázok 1. Obrázok skutočného povrchu môže podporiť reťazec dokladov, ale nie je univerzálnym samostatným dokladom úplného pokrytia.

Ako sa pokrytie vyvíja?

Jednotlivé vplyvy spočiatku vytvárajú samostatné odtlačky. Ako expozícia pokračuje, nové odtlačky zapĺňajú predtým nedotknuté oblasti a čoraz viac sa prekrývajú s predchádzajúcimi. Rýchlosť rastu viditeľného pokrytia sa preto spomaľuje, pretože zostávajúce nebrokované oblasti sa zmenšujú a vyskytujú sa menej často.

Toto štatistické správanie neodstraňuje požiadavku na akceptáciu. Výroba musí nasledovať kvalifikovanú cestu, ktorá spoľahlivo spracuje celú špecifikovanú geometriu. Nemala by sa zastaviť len preto, že sa najprv zdá byť kompletné jedno vhodné pole.

Čo znamená pokrytie 150 % a 200 %?

Ak riadiaca požiadavka používa percentuálne hodnoty nad 100 %, zvyčajne vyjadrujú dodatočnú expozíciu v pomere ku kvalifikovanému času potrebnému na dosiahnutie úplného pokrytia za nezmenených podmienok. V tomto článku je T100 iba vhodným lokálnym označením pre tento kvalifikovaný čas; nie je prezentovaný ako univerzálny štandardný symbol.

Požiadavka	Praktický význam	Kontrolná podmienka
Pokrytie 100 %	Úplné pokrytie požadovaného povrchu bez viditeľných neguľôčkovaných oblastí pri posudzovaní schválenou metódou	Definujú sa metóda, osvetlenie, zväčšenie, plocha a pravidlo prijatia
Pokrytie 150 %	Celková expozícia sa rovná 1.5 vynásobenému kvalifikovaným časom do 100 %, keď riadiaca požiadavka používa túto konvenciu	Kvalifikované podmienky zostávajú nezmenené
Pokrytie 200 %	Celková expozícia sa rovná dvojnásobku kvalifikovaného času do 100 %, keď sa aktivuje	Ide o multiplikátor expozície, nie fyzické pokrytie 200 % plochy

Tabuľka 2. Hodnoty nad 100 % opisujú multiplikátory expozície pri ich použití, nie fyzické pokrytie väčšieho povrchu, ako je dostupný.

Dodatočná expozícia automaticky nezlepšuje odolnosť voči únave materiálu. V závislosti od materiálu, geometrie, média a náročnosti procesu môže nadmerné spracovanie zvýšiť drsnosť, poškodiť hrany, zdeformovať tenké rezy alebo vytvoriť iný nekonformný stav povrchu.

Ako sa určuje pokrytie?

Metóda hodnotenia	Užitočná úloha	Potreba alebo obmedzenie kvalifikácie
Priama vizuálna kontrola	Identifikuje zostávajúce neopracované oblasti na prístupných povrchoch	Osvetlenie, čistota, uhol, zväčšenie a kompetencia inšpektora ovplyvňujú citlivosť
Zväčšená vizuálna kontrola	Zlepšuje pozorovanie malých zostávajúcich oblastí a jemných odtlačkov média	Zorné pole, hĺbka ostrosti a skenovanie celej plochy musia byť kontrolované
Fotografický záznam	Dokumentuje polohu a podporuje kontrolu alebo sledovateľnosť	Fotografia zaznamenáva iba zachytené pole a podmienky; Nenahrádza schválenú metódu rozhodovania
Fluorescenčná alebo stopovacia metóda	Poskytuje nepriamy doklad o prístupe k toku a odstránení kvalifikovaného povlaku	Musí byť schválená, kvalifikovaná a korelovaná s riadiacou metódou hodnotenia stupňa pokrytia platnou pre daný postup
Analýza digitálneho obrazu	Môže podporovať opakovateľnú kvantifikáciu v definovanom nastavení	Prahové hodnoty, rozlíšenie, vzorkovanie, algoritmus a výkon meracieho systému vyžadujú kvalifikáciu

Tabuľka 3. Zvolená metóda musí byť vhodná pre daný povrch a prepojená s definovaným rozhodnutím o prijatí.

Fluorescenčné alebo stopovacie metódy sú nepriame. Môžu pomôcť preukázať prístup k prúdu alebo odhaliť zvyškový náter, ale systém náteru, aplikácia, vytvrdzovanie, podmienky kontroly, mechanizmus odstraňovania, prah prijatia a korelácia musia byť kvalifikované pre daný postup. Výsledok stopovania nesmie byť prezentovaný ako univerzálny priamy dôkaz o odtlačkoch média.

Prečo je zložitá geometria náročná?

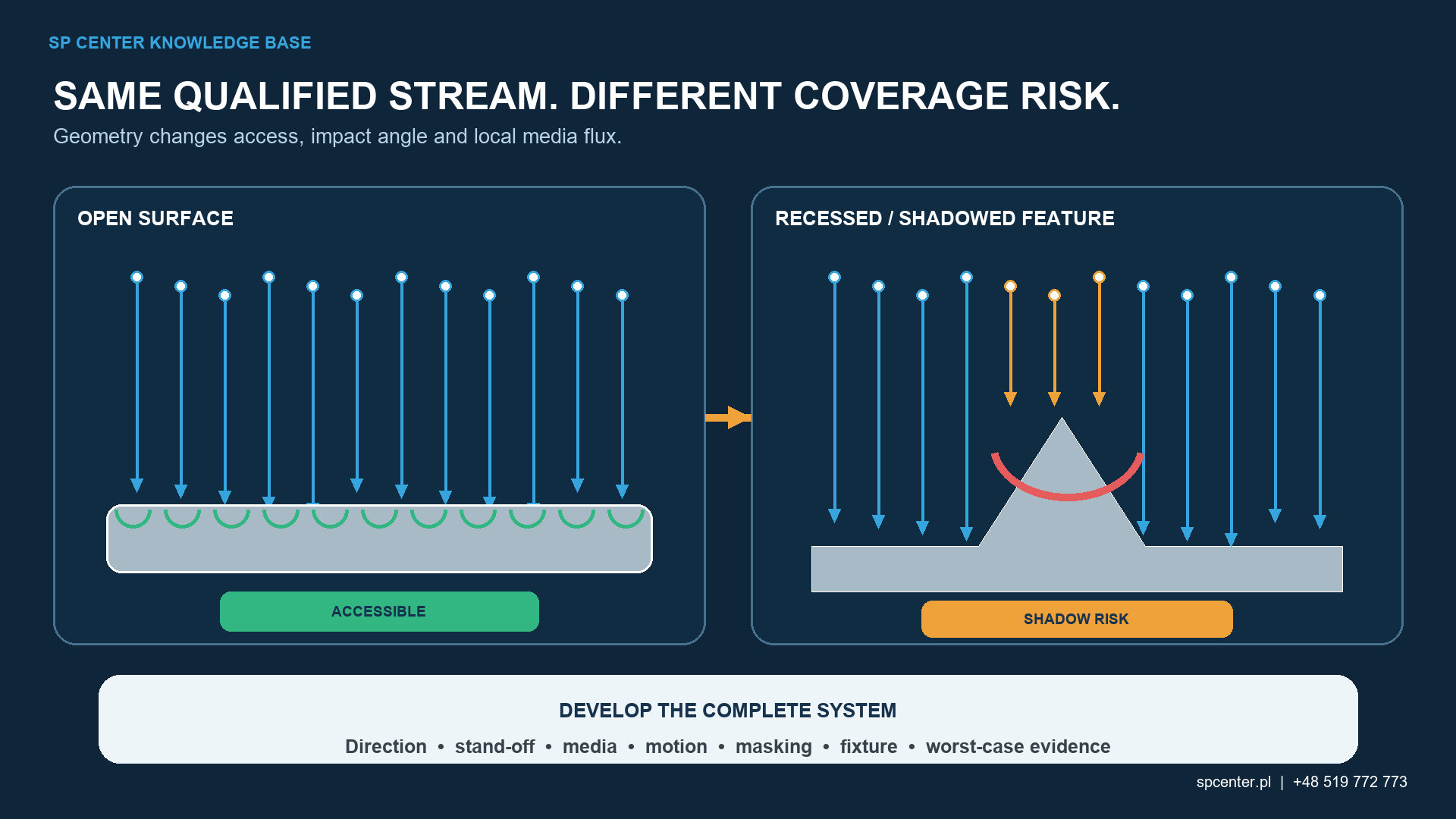

Obrázok 2. Prúd, ktorý pokrýva otvorený povrch, môže stále zanechať neprístupnú alebo zahĺbenú oblasť nedostatočne ošetrenú.

Geometrické riziko	Prečo môže zostať neúplné pokrytie	Typická inžinierska reakcia
Koreň zaoblenia alebo zárezu	Uhol nárazu a priľahlé povrchy môžu tieniť kritický polomer	Vyhradená orientácia, prezentácia trysky alebo kolesa, upínací prípravok a lokálne overenie
Vŕtanie alebo hlboké vybranie	Obmedzená viditeľnosť a únik média menia prúd	Vhodná tryskacia rúrka alebo dýza, definovaný pohyb, odstránenie média a reprezentatívna validácia
Ozubené koleso alebo drážkovanie	Boky a koreňové oblasti zubov majú rozdielnu prístupnosť a čas expozície	Riadené indexovanie, orientácia a kontrola kritických zón
Maskovaná hranica	Poloha masky a odraz môžu vytvoriť prechod alebo tieň	Kvalifikovaná maska, tolerancia hranice a kompletná kontrola prechodu
Tenká alebo flexibilná časť	Dlhšia expozícia môže skresliť diel predtým, ako sa vyrieši prístup	Vyvážená orientácia voči prúdu, podopretie, rozmerové kontroly a prepracovanie procesného postupu

Tabuľka 4. Problémy s prístupom si vyžadujú zmenu orientácie voči prúdu, nástrojov alebo spôsobu overenia. Samotné predĺženie času môže nadmerne opracovať prístupné oblasti bez ošetrenia zatieneného povrchu.

Doklad o pokrytí musí riešiť skutočné kritické miesto. Výsledok na otvorenej susediacej ploche, držiaku Almen alebo vhodne odfotografovanom poli nemôže preukázať ošetrenie vo vývrte, koreni, vybrani alebo maskovanom prechode.

Prečo zvýšenie expozície nemusí opraviť neúplné pokrytie?

Ak prúd nemôže dosiahnuť povrch, väčšia expozícia reprodukuje rovnaký tieň. Prístupná oblasť je vystavená dodatočným vplyvom, zatiaľ čo neprístupná oblasť zostáva neošetrená. Správnou reakciou môže byť iná tryska, prezentácia kolesa, orientácia dielu, upínací prípravok, dráha pohybu, stratégia dodávania média alebo schválená lokálna metóda.

Pred zmenou postupu vyhodnoťte vplyvy na Almenovu intenzitu, správanie média, hranice, deformáciu, stav povrchu a kvalifikáciu. Výrobný personál by nemal improvizovať s dodatočnými prechodmi mimo riadeného pokynu.

Prečo je úplné pokrytie nevyhnutné, ale nie postačujúce?

Úplné pokrytie potvrdzuje iba to, že požadovaná plocha spĺňa kritériá posudzované schválenou metódou. Nepreukazuje, že prúd média splnil požiadavku na Almenovu intenzitu, že médium zostalo v prípustných medziach stavu, že súčiastka je bez neprípustného poškodenia ani že proces vytvoril konkrétny profil zvyškových napätí alebo únavové vlastnosti.

Úroveň dokladov	Reprezentatívny doklad	Podporované rozhodnutie
Overenie procesu	Nastavenie a výsledok Almen, stav pracovného média, zariadenie, program, pohyb, prietok, tlak alebo rýchlosť kolesa a monitorovanie	Kvalifikovaný tok a konfigurácia boli zachované
Prijatie povrchu	Metóda pokrytia, kompletná požadovaná oblasť, hranice, stav povrchu, inšpektor a rozhodnutie	Povrch komponentu spĺňa uvedené kritériá prijatia
Validácia komponentu	Profil zvyškového napätia, únava, deformácia, drsnosť alebo funkčné testovanie, ak je to potrebné	Postup vytvára špecifikovaný výsledok na úrovni dielu pre kvalifikovaný základ

Tabuľka 5. Overenie procesu, prijatie povrchu komponentu a validácia komponentu tvoria samostatné úrovne dokladov.

Ako by sa malo kvalifikovať a kontrolovať pokrytie v sériovej výrobe?

Definujte presné požadované a vylúčené oblasti, hranice a metódu kontroly.
Stanovte prístup, nástroje, pohyb dielu, prezentáciu prúdu a kvalifikovaný procesný postup expozície na reprezentatívnej geometrii.
Určte čas na dokončenie pokrytia za kontrolovaných podmienok a aplikujte akýkoľvek aktivovaný multiplikátor expozície.
Zdokumentujte podmienky stroja, programu, upínacieho prípravku, média, trysky alebo kolesa, pohybu, prúdenia a kontroly.
Overte procesný prúd podľa potreby a samostatne akceptujte skutočný povrch komponentu.
Riaďte zmeny zariadenia, nástrojov, médií, geometrie, programu, pohybu, maskovania a metódy.
Uchovávajte záznamy, ktoré spájajú dávku, postup, inšpektora a rozhodnutie.

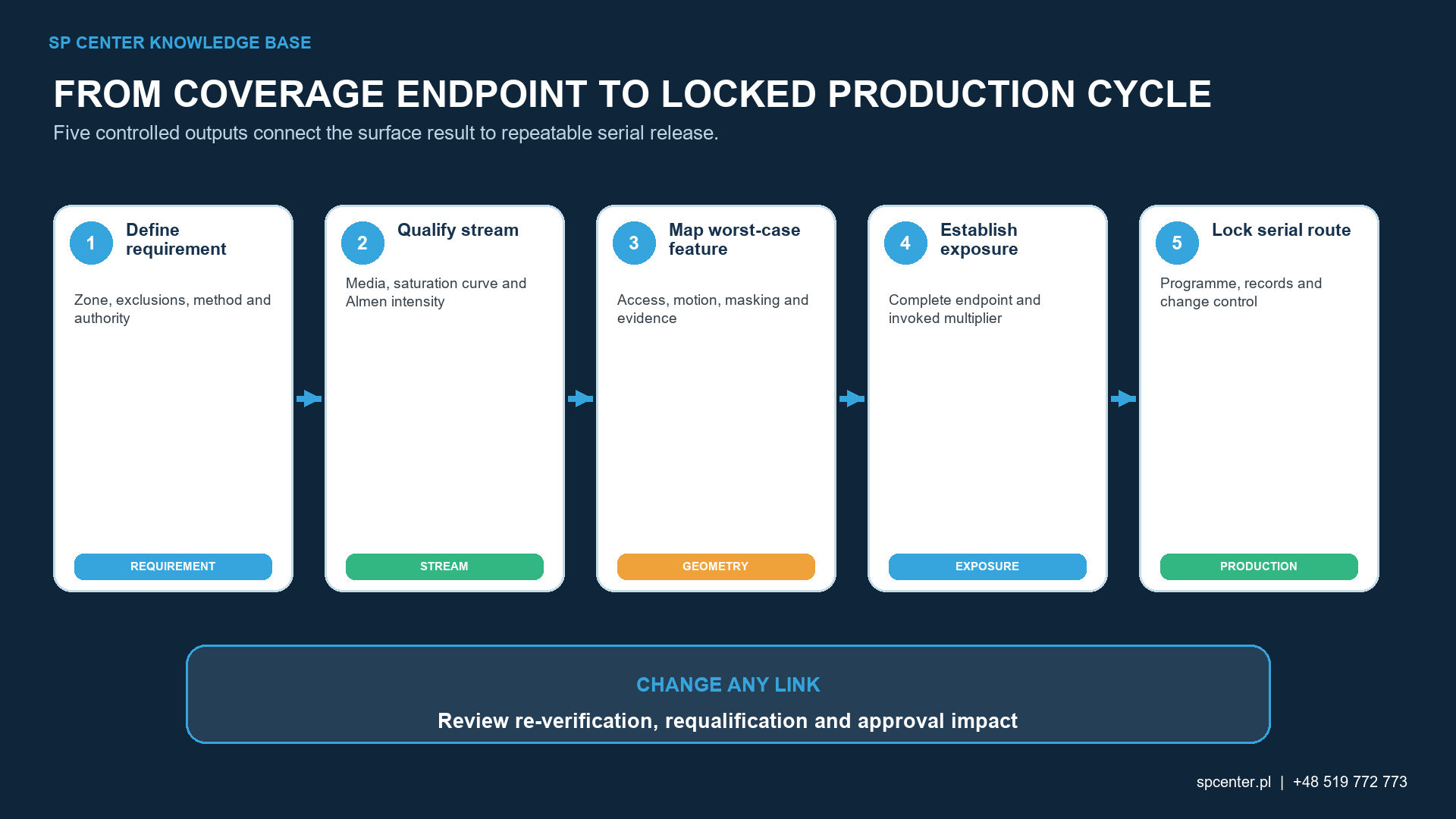

Obrázok 3. Sériová výroba reprodukuje kvalifikovaný procesný postup pokrytia; zmeny prístupu, pohybu, médií alebo kontroly vyžadujú preskúmanie vplyvu.

Čo by mala zahŕňať požiadavka na pokrytie?

Požadovaný povrch, identifikátory zón, hranice, vylúčenia a prechody.
Cieľové pokrytie a akákoľvek povolená konvencia expozície uvedená vyššie 100 %.
Metóda priameho alebo nepriameho hodnotenia a jej kvalifikačný stav.
Predpoklady pre čistenie, osvetlenie, uhol pohľadu, zväčšenie a stav povrchu.
Pravidlo pre celú plochu alebo odber vzoriek, reprezentatívne lokality a kontroly zložitej geometrie.
Akceptačná autorita, záznamy, sledovateľnosť a reakcia na neurčitý výsledok.
Požiadavky na zmenu, rekvalifikáciu a informovanie zákazníka.

Bežné chyby v špecifikácii

Používanie pokrytia a Almenovej intenzity ako synoným.
Uvedenie „200 % pokrytia“ bez definície konvencie expozície.
Špecifikácia úplného pokrytia bez metódy alebo oblasti kontroly.
Použitie metódy so značkovacou látkou bez schválenia a korelácie pre daný postup.
Za predpokladu, že dlhšia expozícia koriguje prístup alebo tieňovanie.
Akceptovanie otvoreného povrchu s ignorovaním koreňov, otvorov alebo maskovaných hraníc.
Považovanie pokrytia za dôkaz zvyškového napätia, únavovej životnosti alebo absencie poškodenia povrchu.

Často kladené otázky

Čo je pokrytie guľôčkovaním?

Pokrytie je stupeň, do ktorého požadovaný povrch komponentu vykazuje známky nárazu z guľôčkovacieho média, posúdený schválenou metódou. Je to charakteristika akceptácie povrchu, nie Almenova intenzita alebo hrúbka povlaku.

Čo znamená pokrytie 100 %?

Znamená to úplné pokrytie požadovaného povrchu bez viditeľných neguľôčkovaných oblastí podľa špecifikovanej metódy kontroly, osvetlenia, zväčšenia a pravidla prijatia. Presná metóda a plocha musia byť definované.

Je pokrytie to isté ako Almenova intenzita?

Nie. Almenova intenzita overuje kvalifikovaný prúd podľa príslušného Almenovho usporiadania. Pokrytie posudzuje povrch komponentu. Zhodný výsledok pre jedno nedokazuje druhé.

Aký je rozdiel medzi pokrytím a expozíciou?

Pokrytie je pozorovaný výsledok povrchu. Expozícia je kontrolovaný čas ošetrenia alebo počet prechodov použitých na jeho dosiahnutie. Expozícia je vstup; pokrytie je charakteristika prijatia.

Ako sa kontroluje pokrytie?

Použite metódu uvedenú vo výkrese alebo špecifikácii procesu. Bežná je priama alebo zväčšená vizuálna kontrola; stopovacie alebo digitálne metódy vyžadujú schválenie, kvalifikáciu a koreláciu, ak sa používajú.

Čo znamená pokrytie 150 % alebo 200 %?

Keď riadiaca požiadavka používa túto konvenciu, vzťahuje sa na multiplikátory expozície vo vzťahu ku kvalifikovanému času do pokrytia 100 %. Neznamená to, že je pokrytá viac ako fyzická plocha povrchu.

Ako sa overuje pokrytie na zložitej geometrii?

Kvalifikujte prístup, orientáciu, pohyb, nástroje a kontrolu na reprezentatívnej geometrii. Lokálne metódy alebo nepriame pomôcky používajte iba vtedy, ak sú schválené a korelované, a nekompenzujte tieňovanie nerozlišujúcim predlžovaním expozície.
