Pokrycie powierzchni po kulowaniu określa, w jakim stopniu wskazana powierzchnia elementu wykazuje wymagane ślady uderzeń śrutu podczas oceny metodą i według warunków akceptacji przywołanych dla tego elementu. Pełne, czyli 100-procentowe pokrycie, jest zdefiniowanym w metodzie stanem końcowym powierzchni: nie oznacza dokładnie jednego uderzenia w każdym punkcie ani nie potwierdza intensywności Almena, naprężeń szczątkowych czy wzrostu trwałości zmęczeniowej. W produkcji wykonawca procesu odtwarza zakwalifikowaną ekspozycję i sposób doprowadzania medium, zamiast kończyć każdy cykl w chwili, gdy powierzchnia po raz pierwszy wygląda na całkowicie pokrytą.
Czym jest pokrycie powierzchni podczas kulowania?
Pokrycie powierzchni w kulowaniu opisuje zakres, w jakim określona powierzchnia obróbki wykazuje wymagane ślady uderzeń śrutu przy zastosowaniu metody oceny przywołanej na rysunku, w specyfikacji procesu lub w wymaganiach klienta przekazanych w łańcuchu dostaw. Jest to wynik dotyczący powierzchni. Pokrycie odpowiada na pytanie, czy wymagany obszar został w wykrywalnym stopniu poddany obróbce uderzeniowej; nie opisuje energii strumienia ani właściwości użytkowych części.
Słowo „określonej” ma znaczenie. Element może obejmować obszary poddawane obróbce, obszary chronione, celowe wyłączenia i strefy przejściowe. Pokrycie powierzchni ocenia się względem tego nadzorowanego zakresu, a nie względem każdego widocznego milimetra kwadratowego elementu. Prawidłowy rysunek wskazuje zatem, gdzie wymagane jest pełne pokrycie powierzchni, a gdzie kulowanie jest zabronione lub ograniczone.
Znaczenie ma również metoda oceny. Oświetlenie, powiększenie, przygotowanie powierzchni, procedura wykorzystująca znacznik, ustawienia obrazu i próg akceptacji wpływają na to, co może wykryć kontroler. Z tego względu wartość procentowa bez wskazania obowiązującej metody i jednostki zatwierdzającej jest informacją niepełną. Decyzja o akceptacji podlega dokumentom przywołanym w umowie.
DEFINICJA PRAKTYCZNA Pokrycie powierzchni jest kryterium końcowym określanym zgodnie z daną metodą. Jeżeli brakuje strefy obróbki, metody oceny lub jednostki odpowiedzialnej za akceptację, sama wartość procentowa nie stanowi kompletnego wymagania produkcyjnego.
Czym pokrycie różni się od intensywności Almena, ekspozycji i akceptacji części?
Pokrycie powierzchni, intensywność Almena i ekspozycja należą do tego samego kontrolowanego procesu, lecz odpowiadają na różne pytania. Pokrycie powierzchni służy do oceny powierzchni elementu. Intensywność Almena charakteryzuje znormalizowaną reakcję płytki Almena na strumień medium zgodnie z SAE J442 i J443. Ekspozycja opisuje kontrolowany parametr wejściowy procesu, za pomocą którego strumień oddziałuje na część, taki jak czas, liczba przejść, liczba cykli lub zakwalifikowany program maszyny.
Proces może osiągać wymaganą intensywność Almena, a jednocześnie nie obejmować w pełni zagłębionego obszaru części, ponieważ strumień nie dociera do niego skutecznie. Powierzchnia może wyglądać na całkowicie pokrytą śladami uderzeń, mimo że strumień nie mieści się w wymaganym zakresie intensywności. Oba wyniki mogą występować jednocześnie, dlatego jednego nigdy nie należy wywodzić z drugiego.
Dopuszczenie części wymaga dodatkowych dowodów: prawidłowych stref i granic, zapisów dotyczących medium i intensywności, odtworzonej ekspozycji, czystości, integralności powierzchni, kontroli wymiarowych oraz wszelkich kontroli wymaganych przez klienta. Pełne pokrycie jest konieczne w przypadku wielu wymagań dotyczących kulowania, lecz nie zastępuje kompletnego pakietu dokumentacji odbiorowej.
| Kontrola | Pytanie, na które odpowiada | Czego nie dowodzi wyłącznie na tej podstawie |
|---|---|---|
| Pokrycie powierzchni | Czy określona powierzchnia spełnia przywołane kryterium potwierdzenia uderzeń? | Prawidłowa intensywność, naprężenia szczątkowe, integralność powierzchni lub właściwości zmęczeniowe |
| Intensywność Almena | Jaką znormalizowaną reakcję mechaniczną wywołuje strumień śrutu? | Pokrycie powierzchni elementu lub przydatność jego geometrii |
| Ekspozycja | Jak długo, w ilu przejściach lub w jakim zakwalifikowanym cyklu stosuje się strumień? | Akceptacja pokrycia powierzchni, o ile nie ustalono zatwierdzonej zależności |
| Pomiar naprężeń szczątkowych | Jaki stan naprężeń występuje w ocenianym miejscu i na ocenianej głębokości? | Zgodność wszystkich środków kontroli procesu lub każdej powierzchni części |
| Odbiór części | Czy granice, stan powierzchni, wymiary i zapisy są akceptowalne? | Uniwersalny lub nieokreślony mnożnik trwałości zmęczeniowej |
Tabela 1. Pokrycie powierzchni, intensywność, ekspozycja, naprężenia szczątkowe i odbiór elementu odpowiadają na różne pytania techniczne.
Co oznacza 100% pokrycia powierzchni podczas kulowania?
Pełne lub 100% pokrycie oznacza, że zatwierdzona metoda nie wykrywa już nieobrobionych obszarów na określonej powierzchni w przyjętych warunkach kontroli i przy przyjętym progu akceptacji. Nie oznacza to, że każdy punkt matematycznej siatki zawiera dokładnie jeden ślad uderzenia. Rzeczywiste ślady nakładają się statystycznie; niektóre miejsca otrzymują kilka uderzeń, zanim zniknie ostatnia wykrywalna nieobrobiona wyspa.
Punkt osiągnięcia pełnego pokrycia odnosi się do konkretnego połączenia części lub cechy reprezentatywnej, stanu powierzchni, strumienia, urządzenia, oprzyrządowania, ruchu i metody oceny. Przejście do innej geometrii lub zmiana metody mogą zmienić obserwowany punkt osiągnięcia pełnego pokrycia, nawet jeśli wartość nominalna nadal wynosi 100%.
Fotografia powierzchni poddanej uderzeniom może stanowić przydatne potwierdzenie tekstury i kontekstu procesu, lecz sam wygląd nie jest uniwersalnym kryterium oceny pokrycia. Fotografia na rysunku 1 przedstawia rzeczywistą kulowaną płytkę Almena dostarczoną przez SP Center; należy ją interpretować łącznie z przywołaną metodą, strefą obróbki i kryteriami odbioru.

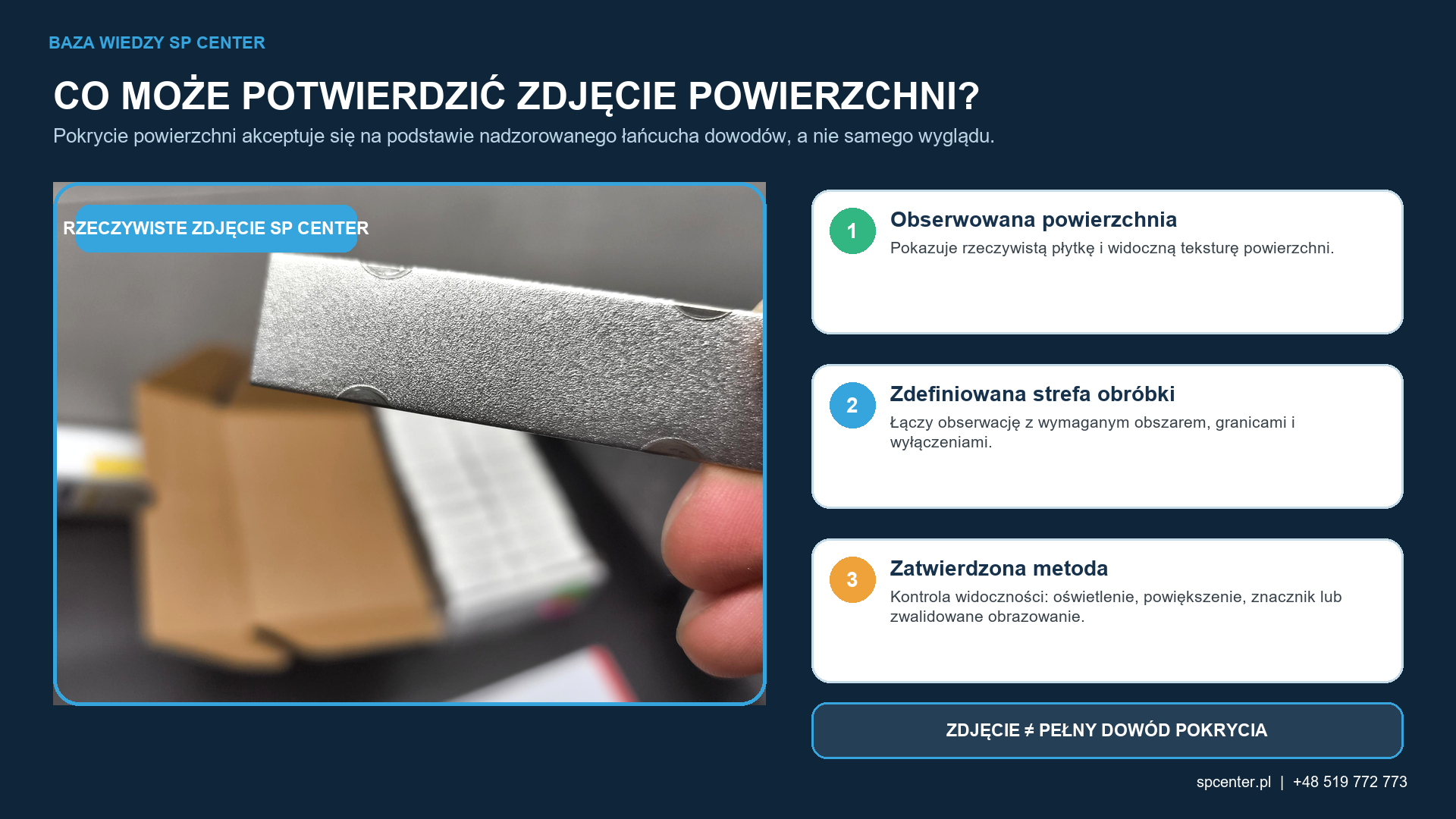

Rysunek 1 oddziela to, co można zobaczyć, od tego, co należy kontrolować. Fotografia przedstawia rzeczywistą płytkę Almena poddaną kulowaniu w SP Center. Akceptacja nadal wymaga określonej strefy obróbki, zatwierdzonej metody oceny, ustalonych warunków i odpowiednich uprawnień.
NIE NADINTERPRETUJ Pokrycie 100% nie oznacza jednego uderzenia w każdy punkt, 100% intensywności Almena, osiągnięcia 100% naprężeń szczątkowych ani 100% przewidywanej poprawy trwałości zmęczeniowej.
Dlaczego stwierdzenie pełnego pokrycia powierzchni zależy od zastosowanej metody?
Pokrycie powierzchni ocenia się obserwacyjnie, a nie przez bezpośrednie zliczanie każdego uderzenia na całej części. Każda metoda obserwacji ma granicę wykrywalności. Większe powiększenie może ujawnić mniejsze nieobrobione obszary niż obserwacja gołym okiem. Różne oświetlenie może uwidocznić lub ukryć teksturę powierzchni. Znacznik fluorescencyjny może poprawić widoczność w wybranych zastosowaniach, ale tylko wtedy, gdy jego materiał, sposób nakładania i usuwania, oświetlenie oraz interpretację zwalidowano i zatwierdzono.
Właściwe pytanie nie brzmi zatem po prostu: „czy ta powierzchnia wygląda na w pełni pokrytą?”. Należy zapytać: „czy wskazany obszar spełnia przywołane kryterium w kontrolowanych warunkach oceny?”. Tak postawione pytanie sprawia, że metodę można poddać audytowi. Zapobiega również niekontrolowanej zmianie kryterium akceptacji wskutek użycia nieformalnego zdjęcia, innego ustawienia mikroskopu lub osobistych preferencji operatora.
SAE J2277 zawiera procedury wyznaczania pokrycia w kulowaniu i ustalania jego związku z ekspozycją części, lecz nadal rozstrzygające są rzeczywisty rysunek części, specyfikacja i wymagania klienta przekazane w łańcuchu dostaw. Nabywca nie powinien bez upoważnienia kopiować z innego programu powiększenia, znacznika ani wartości próbkowania.
| Sposób oceny | Parametry sterowania, które należy określić | Typowe ograniczenie wymagające zarządzania |
|---|---|---|
| Bezpośrednie oględziny | Oświetlenie, kąt obserwacji, czystość, stan powierzchni oraz jednostka uprawniona do akceptacji | Odblaski, przebarwienia lub faktura mogą ukrywać nieobrobione miejsca |
| Badanie w powiększeniu | Przywołany zakres powiększenia, pole widzenia, ostrość i plan pobierania próbek | Zmiana powiększenia zmienia zakres możliwych do wykrycia cech |
| Metoda znacznika fluorescencyjnego | Zatwierdzona procedura stosowania znacznika, kulowania, czyszczenia, obserwacji w świetle UV i interpretacji wyników | Zacienienie, pozostałości lub niezwalidowana procedura mogą prowadzić do błędnych wniosków |
| Zwalidowana analiza obrazu | Pozyskiwanie danych, wzorcowanie, progowanie, powtarzalność, przechowywanie danych i logika odbioru | Wynik liczbowy może wyglądać obiektywnie mimo utrzymującego się błędu systematycznego metody. |
| Reprezentatywna próbka lub cecha | Udokumentowana równoważność z geometrią elementu, dostępem, ruchem i strumieniem | Próbka umieszczona w otwartej przestrzeni może nie odzwierciedlać miejsca produkcyjnego o najtrudniejszym dostępie |
Tabela 2. Dowody pokrycia powierzchni są wiarygodne w takim stopniu, w jakim wiarygodna jest kontrolowana metoda oceny.
Jak narasta pokrycie wraz z kumulowaniem się uderzeń medium?
Na początku ekspozycji na określonej powierzchni pojawiają się pojedyncze ślady uderzeń. W miarę kumulowania się kontrolowanych uderzeń obrobione obszary zachodzą na siebie, a pozostałe nieobrobione wyspy stają się coraz mniejsze i rzadsze. Pokrycie rośnie więc początkowo szybko, a następnie wolniej zbliża się do punktu pełnego pokrycia, ponieważ proces musi dotrzeć do ostatnich wykrywalnych obszarów.
To ujęcie statystyczne wyjaśnia, dlaczego 100% pokrycia powierzchni nie sprowadza się do prostego zliczenia uderzeń i dlaczego wizualnie wyznaczony punkt końcowy może zależeć od rozdzielczości metody. Wyjaśnia również, dlaczego inżynier procesu ustala odtwarzalną ekspozycję odpowiadającą pełnemu pokryciu powierzchni, zamiast wymagać od operatora podejmowania nowej subiektywnej decyzji dla każdej części seryjnej.
Szybkość uzyskiwania pokrycia powierzchni zależy od skutecznego doprowadzania medium, a nie wyłącznie od czasu. Przepływ, prędkość, rozmiar i stan medium, kąt uderzenia, ustawienie dyszy lub koła rzutowego, odległość robocza, ruch części, maskowanie, geometria i początkowy stan powierzchni wpływają na to, jak szybko w wymaganej strefie gromadzą się ślady uderzeń.
Dlaczego produkcja nie kończy się po pierwszym stwierdzeniu pełnego pokrycia powierzchni?
Podczas opracowywania procesu zespół określa ekspozycję odpowiadającą pełnemu pokryciu dla zatwierdzonej maszyny, przyrządu mocującego, medium, ruchu, orientacji części i metody oceny. Następnie w produkcji odtwarza się zatwierdzoną ekspozycję wraz z wymaganym mnożnikiem i tolerancją. Zaprogramowanego cyklu nie skraca się tylko dlatego, że podczas nieformalnej kontroli powierzchnia próbki wydaje się całkowicie pokryta.
Ustalona ekspozycja chroni powtarzalność. Pierwszy moment uzyskania wizualnie pełnego pokrycia może zależeć od stanu powierzchni, czasu przeprowadzenia kontroli, dostępu do danej cechy geometrycznej oraz wrażliwości obserwatora. Kończenie obróbki każdej części na podstawie jej wyglądu zmieniłoby kontrolowany proces w proces zależny od operatora i mogłoby spowodować niedostateczną obróbkę miejsc najtrudniej dostępnych.
Przeciwna reakcja również jest niebezpieczna: nieformalne wydłużenie czasu w celu skompensowania nierozwiązanego problemu niepełnego pokrycia może doprowadzić do nadmiernej obróbki odsłoniętych powierzchni, nie usuwając problemu zacienionego zagłębienia. Prawidłową reakcją jest zbadanie sposobu podawania medium, ruchu, oprzyrządowania, maskowania, medium i metody oceny, a następnie zaktualizowanie sposobu realizacji procesu w ramach zatwierdzonego systemu zarządzania zmianą.
ZASADA PRODUKCJI SERYJNEJ Należy zakwalifikować ekspozycję zapewniającą pełne pokrycie powierzchni, zatwierdzić każdy wymagany mnożnik, ustalić przebieg procesu i go odtwarzać. Nie wolno dobierać czasu cyklu doraźnie dla poszczególnych części.
Co oznacza pokrycie 150% i 200%?
Wartość procentowa powyżej 100 nie może oznaczać obszaru większego niż całkowita fizyczna powierzchnia obróbki. Jeżeli dokumentacja nadrzędna przywołuje konwencję wielokrotności ekspozycji, pokrycie 150% oznacza zastosowanie czasu ekspozycji równego 1,5-krotności ustalonego czasu uzyskania pełnego pokrycia, a 200% — dwukrotności tej ekspozycji odniesienia. Terminologia ta ma charakter historyczny i należy ją interpretować zgodnie z właściwą specyfikacją.
Wymaganie pokrycia 200% nie oznacza dwukrotnie większej intensywności Almena, dwukrotnie większych naprężeń szczątkowych, dwukrotnie większej głębokości wgnieceń ani dwukrotnie większej trwałości zmęczeniowej. Nie jest poleceniem podwojenia każdej nastawy maszyny. Zakwalifikowany strumień pozostaje pod kontrolą; zatwierdzoną ekspozycję mnoży się w określony sposób.
SP Center udostępnia osobny przewodnik „Pokrycie powierzchni 100% a 200% w kulowaniu”, który szczegółowo omawia zasady obliczeń, skutki produkcyjne i typowe błędy. Niniejszy artykuł skupia się szerzej na definicji i określaniu pokrycia powierzchni, geometrii oraz kontroli, dzięki czemu obie strony odpowiadają na różne pytania użytkowników.
WYMAGANY DOKUMENT NADRZĘDNY Nie przeliczaj wartości procentowej powyżej 100 na mnożnik ekspozycji, chyba że przywołana specyfikacja lub zatwierdzona dokumentacja procesu definiuje albo dopuszcza taką konwencję.
Jak określa się pokrycie podczas kulowania?
Dopuszczalna metoda oceny wynika z obowiązującego rysunku, specyfikacji, zatwierdzonego planu procesu i wymagań klienta. Zależnie od zastosowania może obejmować bezpośrednie oględziny, określone powiększenie, technikę ze znacznikiem fluorescencyjnym, zwalidowaną analizę obrazu albo cechę reprezentatywną. Metoda musi być na tyle powtarzalna, aby umożliwiać podjęcie zamierzonej decyzji odbiorczej.
Kontrolowana metoda określa strefę obróbki, stan powierzchni, stan po czyszczeniu, oświetlenie, powiększenie lub konfigurację obrazowania, miejsca pobierania próbek, próg akceptacji, format zapisu oraz osobę uprawnioną do podjęcia decyzji. Jeżeli stosuje się znacznik, metoda obejmuje również kontrolę jego nanoszenia, kulowania, czyszczenia, oględzin w świetle UV i interpretacji wyników. W przypadku użycia oprogramowania znaczenie mogą mieć kalibracja, ustalanie progów, zarządzanie wersjami i przechowywanie danych surowych.
Badania wykazały możliwość stosowania metod widzenia maszynowego do pomiaru pokrycia powierzchni, w tym w badaniu z 2023 r., w którym uzyskano dokładność przekraczającą 97% w konkretnym eksperymencie kształtowania kulowaniem. Dowodzi to, że analiza obrazu może być użyteczna, lecz nie stanowi uniwersalnej reguły akceptacji. Metoda produkcyjna nadal wymaga walidacji dla rzeczywistej powierzchni, układu optycznego, geometrii, procesu i specyfikacji.
Dlaczego koła zębate, wielowypusty, otwory, zaokrąglenia i zagłębienia są trudne w obróbce?
W przypadku złożonej geometrii pokrycie powierzchni po kulowaniu jest zasadniczo problemem dostępu. Do otwartych powierzchni medium dociera po szerokim zakresie torów. Do podstawy zęba koła zębatego, podstawy wielowypustu, małego zaokrąglenia, ścianki otworu lub elementu zagłębionego może ono docierać tylko w ograniczonym zakresie, ponieważ sąsiedni materiał osłania je przed strumieniem. Efektywny kąt uderzenia i miejscowy strumień medium mogą się zatem znacznie różnić od wartości występujących na pobliskiej otwartej powierzchni.

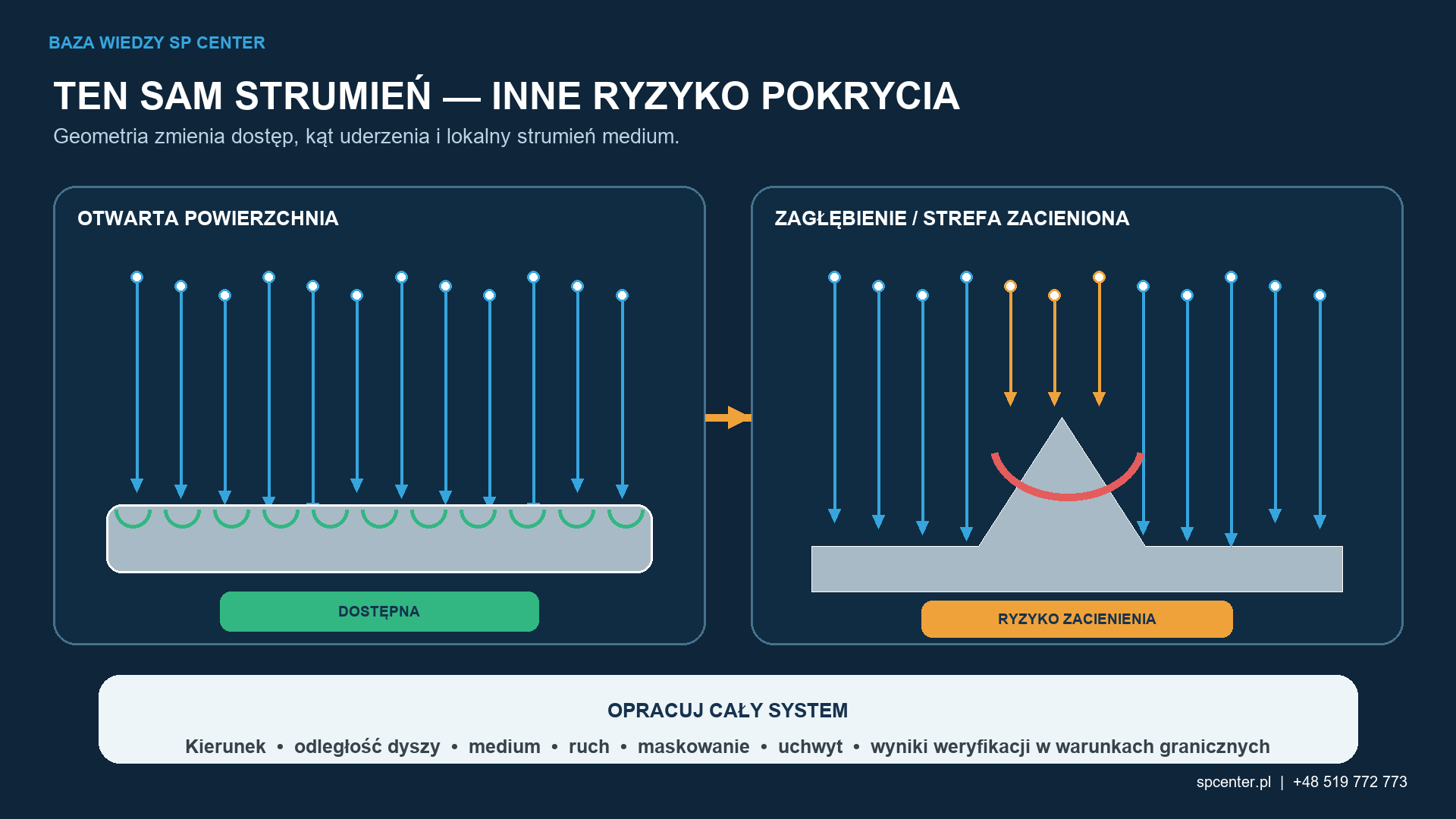

Rysunek 2 przedstawia zasadę: ten sam zakwalifikowany strumień może zapewnić pokrycie otwartej powierzchni, pozostawiając niepełne pokrycie cechy znajdującej się w cieniu. Schemat ma charakter koncepcyjny i nie narzuca układu dysz. Jego celem jest wyraźne wskazanie konsekwencji technicznej: intensywność Almena zmierzona w punkcie weryfikacji nie może dowodzić, że medium dociera do każdej cechy geometrycznej elementu.
Przed ostatecznym zatwierdzeniem oprzyrządowania podczas opracowania procesu należy wskazać miejsca krytyczne pod względem zmęczeniowym i miejsca o najtrudniejszym dostępie. Kierunek strumienia z dyszy lub koła rzutowego, indeksowanie części, obrót, ruch oscylacyjny, odległość robocza, wielkość medium, maskowanie i konstrukcja uchwytu muszą działać jako jeden system. Dokumentacja potwierdzająca pokrycie powinna dotyczyć najmniej dostępnej zatwierdzonej strefy, a nie tylko najłatwiejszej płaskiej powierzchni.
| Cecha | Ryzyko dotyczące pokrycia powierzchni | Przedmiot opracowania |
|---|---|---|
| Podstawa zęba koła zębatego lub wielowypustu | Boki sąsiednich zębów osłaniają podstawę zęba i zmieniają efektywny kąt uderzenia | Kierunek dyszy lub wirnika, indeksowanie części, wielkość medium, ruch oraz dowody dotyczące konkretnych den wrębów |
| Mały promień przejściowy lub odsadzenie | Promień krytyczny może być widoczny, lecz niekorzystnie ustawiony względem strumienia | Kąt ustawienia, odległość robocza, obrót i kontrola granicy |
| Otwór nieprzelotowy lub zagłębienie | Otwór może ograniczać dostęp strumienia w linii prostej oraz powrót medium | Możliwość dostępu, dedykowana lanca lub ruch oraz zwalidowana metoda oceny |
| Otwór poprzeczny lub otwór przenikający | Jedna ścianka może zasłaniać inną i zatrzymywać medium | Przejścia kierunkowe, maskowanie, czyszczenie i dostęp do kontroli |
| Granica maskowania | Osłona maskująca może spowodować niezamierzone zacienienie lub niekontrolowaną strefę przejściową | Konstrukcja maski, tolerancja położenia, stan krawędzi i dowody dotyczące strefy przejściowej |
| Cienka krawędź lub smukła ścianka | Zwiększenie ekspozycji może prowadzić do nadmiernej obróbki łatwo dostępnego materiału lub powodować odkształcenia | Minimalny bezpieczny sposób dostępu, podparcie w uchwycie i weryfikacja wymiarowa |
Tabela 3. Cechy o najtrudniejszym dostępie wymagają sposobu podawania i dowodów właściwych dla ich geometrii.
Rysunek 2 ma charakter koncepcyjny. Pokazuje, dlaczego dostęp, kierunek uderzeń, odległość roboczą, ruch elementu, maskowanie i konstrukcję uchwytu należy opracowywać łącznie. Nie narzuca uniwersalnego układu dysz ani wirników.
Dlaczego wydłużenie ekspozycji może nie skorygować niepełnego pokrycia powierzchni?
Dłuższa ekspozycja pomaga tylko wtedy, gdy strumień już dociera do miejsca o niepełnym pokryciu po użytecznej trajektorii, a problemem jest niewystarczająca liczba uderzeń. Jeśli geometria blokuje bezpośredni dostęp, maska tworzy cień albo ruch nigdy nie ustawia danej cechy w zasięgu strumienia, dodatkowy czas przede wszystkim zwiększa liczbę uderzeń w powierzchnie, które już wcześniej były dostępne.
Rozróżnienie to jest ważne, ponieważ nadmierna ekspozycja miejscowa może, zależnie od materiału i elementu, zwiększać chropowatość, zgniot, odkształcenie lub uszkodzenia powierzchni. Może również zużywać moce produkcyjne bez usunięcia rzeczywistej wady. Plan reagowania powinien najpierw ustalić, czy ograniczenie wynika ze sposobu doprowadzania medium, samego medium, geometrii, ruchu, metody oceny czy stanu powierzchni.
Działanie korygujące może wymagać zmiany orientacji, zastosowania dedykowanej dyszy, dodatkowego kontrolowanego przejścia, innego uchwytu, zmiany ruchu, ponownej oceny doboru medium lub zwalidowanej cechy reprezentatywnej. Każda zmiana, która może wpłynąć na intensywność, szybkość uzyskiwania pokrycia powierzchni, granice obróbki lub stan elementu, podlega zatwierdzonej procedurze zarządzania zmianą.
Dlaczego pełne pokrycie powierzchni jest konieczne, ale niewystarczające?
Pokrycie powierzchni potwierdza jeden z elementów zgodności procesu: wskazana powierzchnia spełnia przywołane kryterium dotyczące śladów uderzeń. Nie dowodzi ono, że strumień miał wymaganą intensywność Almena, medium pozostawało w dopuszczalnych granicach stanu, uruchomiono właściwy program dla części ani że część pozostała w granicach wymagań wymiarowych i dotyczących integralności powierzchni.
Pokrycie powierzchni nie jest także bezpośrednią miarą naprężeń szczątkowych ani trwałości zmęczeniowej. Uzyskany profil naprężeń szczątkowych zależy od materiału, obróbki cieplnej, twardości, stanu powierzchni, medium, intensywności, pokrycia powierzchni, geometrii i późniejszych procesów. Stwierdzenie dotyczące właściwości użytkowych elementu wymaga zatwierdzonych dowodów projektowych, badań reprezentatywnych, zatwierdzonego precedensu lub innej zaakceptowanej metody walidacji.
Zarówno niepełna, jak i nadmierna obróbka może być szkodliwa. Publicznie dostępny zakres normy SAE J2277 wskazuje, że niedostateczne lub nadmierne pokrycie powierzchni może niekorzystnie wpływać na wytrzymałość zmęczeniową i trwałość elementu. Celem nie jest uzyskanie jak największej wartości, lecz zgodność z zatwierdzonym oknem procesu dla danego elementu.
GRANICA AKCEPTACJI Dopuścić element na podstawie uzupełniających dowodów: intensywności, pokrycia, ekspozycji, medium, identyfikowalności, granic obszaru obróbki, czystości, integralności powierzchni oraz wszelkich wymaganych kontroli wymiarowych lub specjalnych.
Jak należy zakwalifikować pokrycie i nadzorować je w produkcji seryjnej?
Solidny przebieg procesu łączy wymagania, kwalifikację strumienia, dostęp do elementu, opracowanie pokrycia powierzchni oraz zapisy produkcyjne. Najpierw dział inżynieryjny określa strefę obróbki, wyłączenia, wymaganie dotyczące pokrycia powierzchni i zaakceptowaną metodę. Następnie wykonawca procesu niezależnie ustala parametry strumienia z wykorzystaniem wymaganych środków kontroli medium i metody Almena, zanim opracuje sposób kierowania go na element.
Podczas opracowywania pokrycia powierzchni odwzorowuje się cechy reprezentatywne dla najbardziej niekorzystnych warunków i ustala ekspozycję odpowiadającą pełnemu pokryciu według zatwierdzonej metody. Jeżeli wymaganie określa wielokrotność powyżej 100%, współczynnik ten stosuje się do zakwalifikowanej ekspozycji odniesienia. Powstały program, uchwyt, ruch, orientacja i punkty monitorowania stają się kontrolowanymi parametrami wejściowymi procesu produkcyjnego.

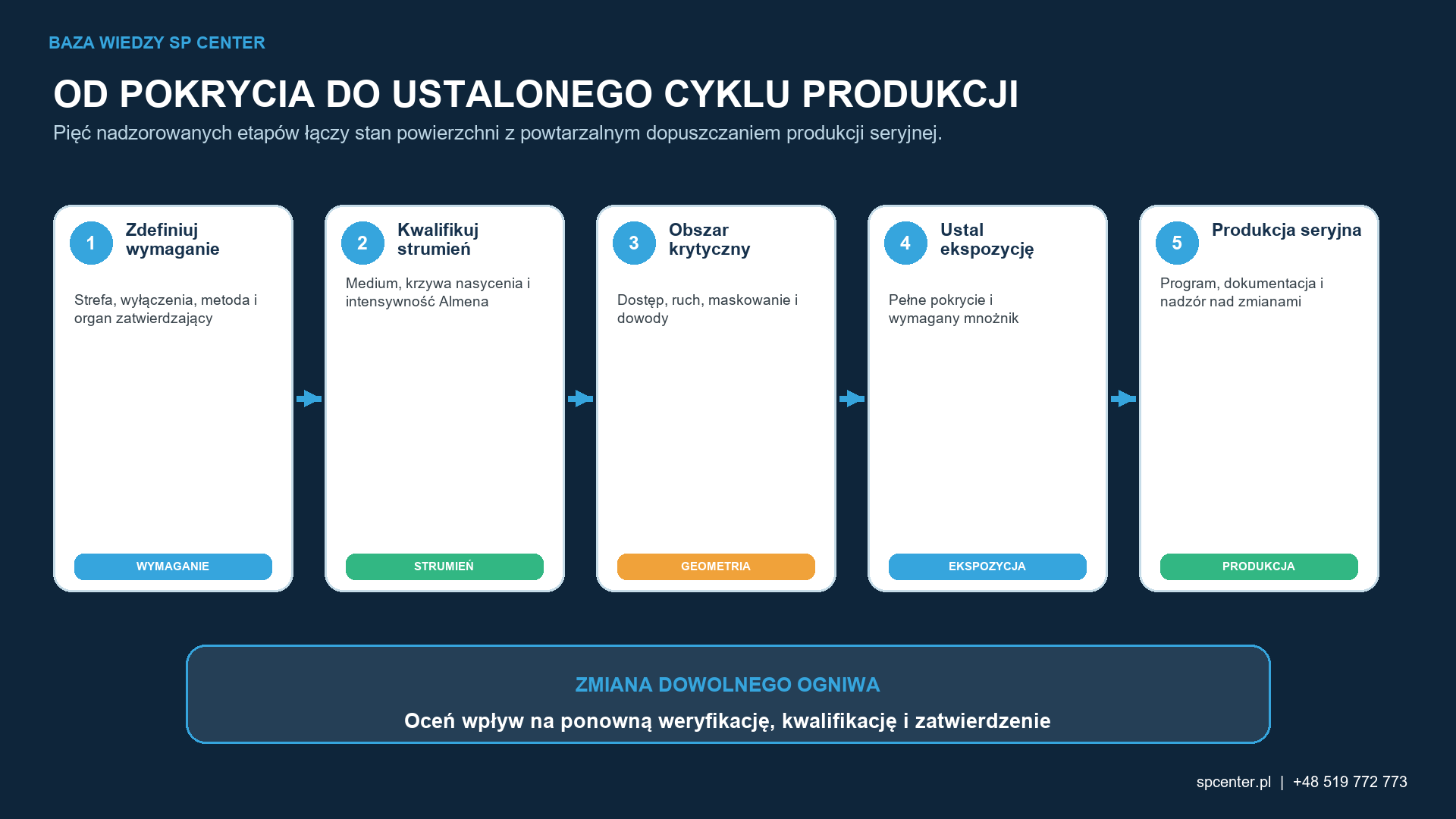

Rysunek 3 jednoznacznie przedstawia ten łańcuch. Zmiana medium, dyszy, wirnika, ciśnienia, prędkości, odległości roboczej, uchwytu, orientacji części, programu, strefy obróbki lub metody oceny może zmienić ustaloną zależność. Plan jakości musi określać, które zmiany wymagają przeglądu, ponownej weryfikacji, ponownej kwalifikacji lub zatwierdzenia przez klienta.
| Etap | Wymagany wynik | Pytanie dotyczące dopuszczenia |
|---|---|---|
| 1. Przegląd wymagań | Obszar obróbki, wyłączenia, określenie pokrycia, metoda oceny i jednostka zatwierdzająca | Czy wymaganie jest kompletne i jednoznaczne? |
| 2. Opracowanie dostępu | Urządzenie, oprzyrządowanie, maskowanie, kierunek podawania medium, odległość robocza i ruch części | Czy można wielokrotnie dotrzeć do miejsca o najtrudniejszym dostępie? |
| 3. Kwalifikacja strumienia | Stan medium, krzywa nasycenia, intensywność Almena i miejsca weryfikacji | Czy wymagany strumień ustalono niezależnie od pokrycia? |
| 4. Opracowanie pokrycia | Zatwierdzona metoda i ekspozycja zapewniające pełne pokrycie reprezentatywnych cech odpowiadających przypadkowi najbardziej niekorzystnemu | Czy osiągnięcie wymaganego stanu końcowego powierzchni potwierdzono za pomocą kontrolowanej dokumentacji? |
| 5. Reguła wielokrotności pokrycia | Zatwierdzony mnożnik ekspozycji, gdy wymaganie przekracza 100% | Czy ta konwencja została rzeczywiście przywołana dla tej części? |
| 6. Ocena części | Pokrycie powierzchni, granice, integralność powierzchni, czystość i wymagane wymiary | Czy obrabiana część jest dopuszczalna również pod względem innych cech niż samo pokrycie? |
| 7. Nadzór produkcji seryjnej | Ustalony program lub cykl, zapisy, monitorowanie, plan reakcji i nadzór nad zmianami | Czy w produkcji można odtworzyć zakwalifikowany przebieg procesu? |
Tabela 4. Kwalifikacja musi łączyć kontrolę strumienia, geometrię, ocenę, ekspozycję i cykl produkcji seryjnej.
Rysunek 3 łączy pięć kontrolowanych wyników: wymaganie, zakwalifikowany strumień, dowody dla cechy reprezentatywnej dla najbardziej niekorzystnych warunków, ekspozycję zapewniającą pełne pokrycie oraz zatwierdzony sposób realizacji w produkcji seryjnej. Powiązanie to zapobiega traktowaniu pokrycia jako odrębnej kontroli wzrokowej.
Co powinno zawierać wymaganie dotyczące pokrycia powierzchni podczas kulowania?
Przydatne wymaganie określa nadzorowaną powierzchnię, granice, wyłączenia, wymagane pokrycie powierzchni, akceptowalną metodę jego wyznaczania, dokumenty nadrzędne i ich rewizje, wymaganie dotyczące intensywności, ograniczenia dotyczące medium, kolejność operacji, zapisy oraz jednostka zatwierdzająca. Jeżeli wymaganie przekracza 100%, powinno określać zatwierdzoną konwencję ekspozycji na tyle jasno, aby zapobiec odmiennej interpretacji.
Należy unikać uwag takich jak „kulować do pełnego pokrycia” bez określenia kontrolowanej strefy lub metody. Należy również unikać podawania nastaw maszyny tak, jakby były uniwersalnymi wymaganiami dotyczącymi części. Ciśnienie, prędkość koła rzutowego, odległość i czas są zależnymi od wyposażenia wielkościami wejściowymi wykorzystywanymi podczas opracowywania procesu; zatwierdzone wymaganie powinno określać wyniki i środki kontroli rzeczywiście potrzebne działowi inżynieryjnemu.
Jeśli wymaganie klienta jest niepełne lub wewnętrznie sprzeczne, właściwym postępowaniem jest wyjaśnienie go przed rozpoczęciem produkcji. SP Center może wesprzeć próby wykonalności i zaproponować możliwą do kontrolowania sposób realizacji procesu, jednak wymagania objęte nadzorem projektowym i odstępstwa muszą zostać zatwierdzone przez upoważnione funkcje inżynieryjne i jakościowe.
| Dane wejściowe zapytania ofertowego | Dlaczego SP Center tego potrzebuje |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa element, strefy, granice i pierwszeństwo uwag |
| Materiał, obróbka cieplna i stan powierzchni | Wspomaga ocenę medium, uszkodzeń, chropowatości i kontroli |
| Przywołana specyfikacja i jej wydanie | Określa obowiązujące definicje, metody i zapisy |
| Kompletne wymaganie dotyczące intensywności | Określa typ płytki, zakres intensywności i podstawę weryfikacji |
| Wymaganie dotyczące pokrycia powierzchni i metoda jego oceny | Oddziela wymagany rezultat na powierzchni od ekspozycji zastosowanej do jego uzyskania |
| Chronione powierzchnie i wyłączenia | Wspomaga opracowanie maskowania, kontroli stref przejściowych i dostępu |
| Ilość oraz zakres kwalifikacji i dokumentacji | Określa zakres prób i oprzyrządowania, zdolność produkcyjną, identyfikowalność oraz podstawę wyceny |
Tabela 5. Kompletne dane wejściowe zapytania ofertowego ograniczają niejednoznaczność techniczną, liczbę cykli prób i ryzyko ofertowe.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, stan materiału, strefy obróbki i wyłączeń, obowiązującą specyfikację, pełne oznaczenie intensywności, wymaganie dotyczące pokrycia, ilości oraz zakres zapisów na adres [email protected]. W sprawie wstępnego przeglądu zadzwoń pod numer +48 519 772 773.
Jakie są najczęstsze błędy w specyfikowaniu pokrycia powierzchni?
Większość problemów z pokryciem powierzchni zaczyna się od braku rozróżnienia między wynikiem na powierzchni a intensywnością strumienia albo między wynikiem na powierzchni a ekspozycją. Druga grupa problemów wynika z geometrii, której nigdy nie przeanalizowano pod kątem dostępu. Trzecia wynika z przeniesienia metody, powiększenia lub zasady 200% z innego dokumentu bez sprawdzenia, czy ma ona zastosowanie.
Najlepszym środkiem zapobiegawczym jest krótki przegląd umowy, podczas którego ustala się, kto odpowiada za wymaganie, które wydanie dokumentu jest wiążące, jakie dokładnie powierzchnie są objęte obróbką, jak zostanie określone pełne pokrycie, która cecha jest reprezentatywna dla najbardziej niekorzystnych warunków, jak zostanie odtworzona zakwalifikowana ekspozycja oraz jaka dokumentacja stanowi podstawę dopuszczenia części.
- Utożsamianie pokrycia z intensywnością Almena.
- Wpisanie wartości 100% bez zdefiniowania strefy obróbki i osoby upoważnionej do oceny.
- Zakładanie, że 200% oznacza dwukrotnie większą intensywność lub dwukrotnie większą skuteczność.
- Zatwierdzanie płaskiej próbki z pominięciem zagłębionej cechy geometryczne części produkcyjnej.
- Próba usunięcia zacienienia wyłącznie przez wydłużenie czasu.
- Zmiana oprzyrządowania, orientacji lub ustawień kontroli bez przeglądu wpływu na kwalifikację.
- Dopuszczanie części wyłącznie na podstawie pokrycia z pominięciem integralności powierzchni, czystości lub zapisów.
Korekta popularnych mitów dotyczących pokrycia powierzchni podczas kulowania
MIT: Pokrycie powierzchni mierzy intensywność kulowania. Fałsz. Pokrycie ocenia określoną powierzchnię części, natomiast intensywność Almena charakteryzuje znormalizowaną reakcję na strumień medium.
MIT: Pokrycie 100% oznacza dokładnie jedno uderzenie w każdy punkt. Fałsz. Uderzenia nakładają się statystycznie, a pełne pokrycie jest stanem końcowym wykrywanym zatwierdzoną metodą oceny.
MIT: Prawidłowa intensywność gwarantuje pełne pokrycie powierzchni. Fałsz. Dostęp do części, kąt, ruch, maskowanie i ekspozycja pozostają odrębnymi zmiennymi.
MIT: Produkcję należy zatrzymać, gdy część po raz pierwszy wygląda na całkowicie pokrytą. Fałsz. Produkcja odtwarza zatwierdzoną ekspozycję i przebieg procesu ustalone na etapie opracowywania.
MIT: Pokrycie 200% oznacza dwukrotnie większą trwałość zmęczeniową. Fałsz. Jeżeli jest wymagana, stanowi umowną miarę ekspozycji, a nie uniwersalny mnożnik właściwości użytkowych.
MIT: Dłuższy czas zawsze eliminuje niepełne pokrycie powierzchni. Fałsz. Sam czas nie pozwala niezawodnie skorygować zacienienia, niewłaściwego kierunku uderzenia ani nieprawidłowej metody oceny.
Często zadawane pytania o pokrycie powierzchni podczas kulowania
Czym jest pokrycie powierzchni podczas kulowania?
Pokrycie powierzchni po kulowaniu określa, w jakim stopniu wskazana powierzchnia elementu wykazuje wymagane ślady uderzeń śrutu zgodnie z przywołaną metodą oceny i warunkami akceptacji.
Co oznacza 100% pokrycia powierzchni podczas kulowania?
Oznacza to, że w wymaganych warunkach kontroli i przy określonym progu zatwierdzona metoda nie wykrywa nieobrobionych obszarów w wyznaczonej strefie obróbki. Nie oznacza to dokładnie jednego uderzenia w każdym punkcie.
Czy pokrycie powierzchni przy kulowaniu jest tym samym co intensywność Almena?
Nie. Pokrycie ocenia powierzchnię części. Intensywność Almena charakteryzuje znormalizowaną reakcję mechaniczną na strumień śrutu. Zgodny wynik jednej z tych ocen nie potwierdza zgodności drugiej.
Jaka jest różnica między pokryciem powierzchni a ekspozycją?
Pokrycie powierzchni jest ocenianym wynikiem na powierzchni. Ekspozycja jest kontrolowanym parametrem wejściowym określającym sposób prowadzenia obróbki, takim jak czas, liczba przejść, liczba cykli lub zakwalifikowany program, wykorzystywanym do kierowania strumienia medium na część.
Jak kontroluje się pokrycie podczas kulowania?
Dokumenty nadrzędne mogą wymagać kontrolowanego badania wzrokowego, określonego powiększenia, techniki ze znacznikiem fluorescencyjnym, zwalidowanej analizy obrazu lub metody reprezentatywnej. Decydują przywołana metoda i jednostka uprawniona do akceptacji.
Co oznacza pokrycie 150% lub 200%?
Gdy stosuje się zatwierdzoną konwencję wielokrotności ekspozycji, oznacza ona ekspozycję równą 1,5- lub 2-krotności ustalonej ekspozycji zapewniającej pełne pokrycie. Nie oznacza ona pokrycia większego niż całkowita powierzchnia ani zastosowania tego samego mnożnika do intensywności, naprężeń czy trwałości zmęczeniowej.
Jak weryfikuje się pokrycie w przypadku złożonej geometrii?
W ramach procesu należy wskazać zatwierdzoną cechę o najtrudniejszym dostępie, opracować dla niej sposób doprowadzenia strumienia i ruchu oraz wykorzystać wyniki uzyskane na części lub zwalidowanym obiekcie reprezentatywnym, który odtwarza odpowiednią geometrię i warunki dostępu.
Czego SP Center potrzebuje do oceny wymagania dotyczącego pokrycia powierzchni?
Przekazać rysunek objęty nadzorem wraz z rewizją, materiał i obróbkę cieplną, strefy obróbki i wyłączenia, obowiązującą specyfikację, kompletne wymagania dotyczące intensywności, pokrycia powierzchni i metody, ilości, zakres kwalifikacji oraz wymagane zapisy. W celu wstępnej oceny wykonalności zadzwonić pod numer +48 519 772 773.
Najważniejsze wnioski
- Pokrycie służy do oceny wskazanej powierzchni, intensywność — strumienia medium, a ekspozycja jest kontrolowanym parametrem wejściowym określającym sposób prowadzenia obróbki.
- Pokrycie 100% jest punktem końcowym określonym przez metodę, a nie dokładnie jednym uderzeniem w każdy punkt.
- Produkcja odtwarza zakwalifikowaną ekspozycję i sposób realizacji procesu; nie zatrzymuje się obróbki każdej części po pierwszym uzyskaniu wizualnie pełnego pokrycia.
- Wartości procentowe powyżej 100 stosuj wyłącznie zgodnie z konwencją wskazaną w dokumentacji nadrzędnej.
- Problem niepełnego pokrycia powierzchni o złożonej geometrii należy rozwiązywać przez zapewnienie dostępu, odpowiedniego podawania medium i ruchu oraz przez uzyskanie dokumentacji potwierdzającej, a nie przez sam czas ekspozycji.
- Pełne pokrycie jest konieczne, lecz nie zastępuje dowodów dotyczących intensywności, medium, integralności powierzchni, identyfikowalności i akceptacji części.
