Kontrolowany proces kulowania można podzielić na 10 etapów: przegląd wymagań, ocenę wykonalności, opracowanie koncepcji procesu, weryfikację intensywności, wykazanie pokrycia, walidację części, gdy jest wymagana, kwalifikację procesu, obróbkę produkcyjną, dopuszczenie przez upoważnioną osobę oraz raport końcowy. Cykl maszyny jest tylko jednym z tych etapów. Partia produkcyjna jest gotowa do dopuszczenia dopiero wtedy, gdy identyfikacja części, zatwierdzony sposób realizacji procesu, dokumentacja potwierdzająca przebieg procesu, wyniki kontroli oraz zapisy wymagane umową są ze sobą zgodne.
Dlaczego kulowanie jest nadzorowane jako kompletny proces, a nie tylko cykl maszyny?
Kulowanie kontroluje się jako kompletny proces, ponieważ zamierzonego stanu warstwy przypowierzchniowej zwykle nie da się potwierdzić na każdym gotowym elemencie za pomocą jednej prostej kontroli końcowej. Pewność zapewnia powiązany łańcuch działań: obowiązujące wymagania, wykonalna koncepcja procesu, zweryfikowane parametry wejściowe procesu, zakwalifikowane nastawy, monitorowanie produkcji, kontrola oraz identyfikowalne zapisy dopuszczenia.
Zgodny cykl maszyny jest zatem warunkiem koniecznym, lecz niewystarczającym. Wykonawca procesu musi również potwierdzić użycie właściwej części i rewizji, zachowanie zatwierdzonych granic obróbki, dostępność wymaganych dowodów intensywności i pokrycia, wyjaśnienie zdarzeń nietypowych oraz zgodność pakietu dokumentacji z dostarczoną partią.

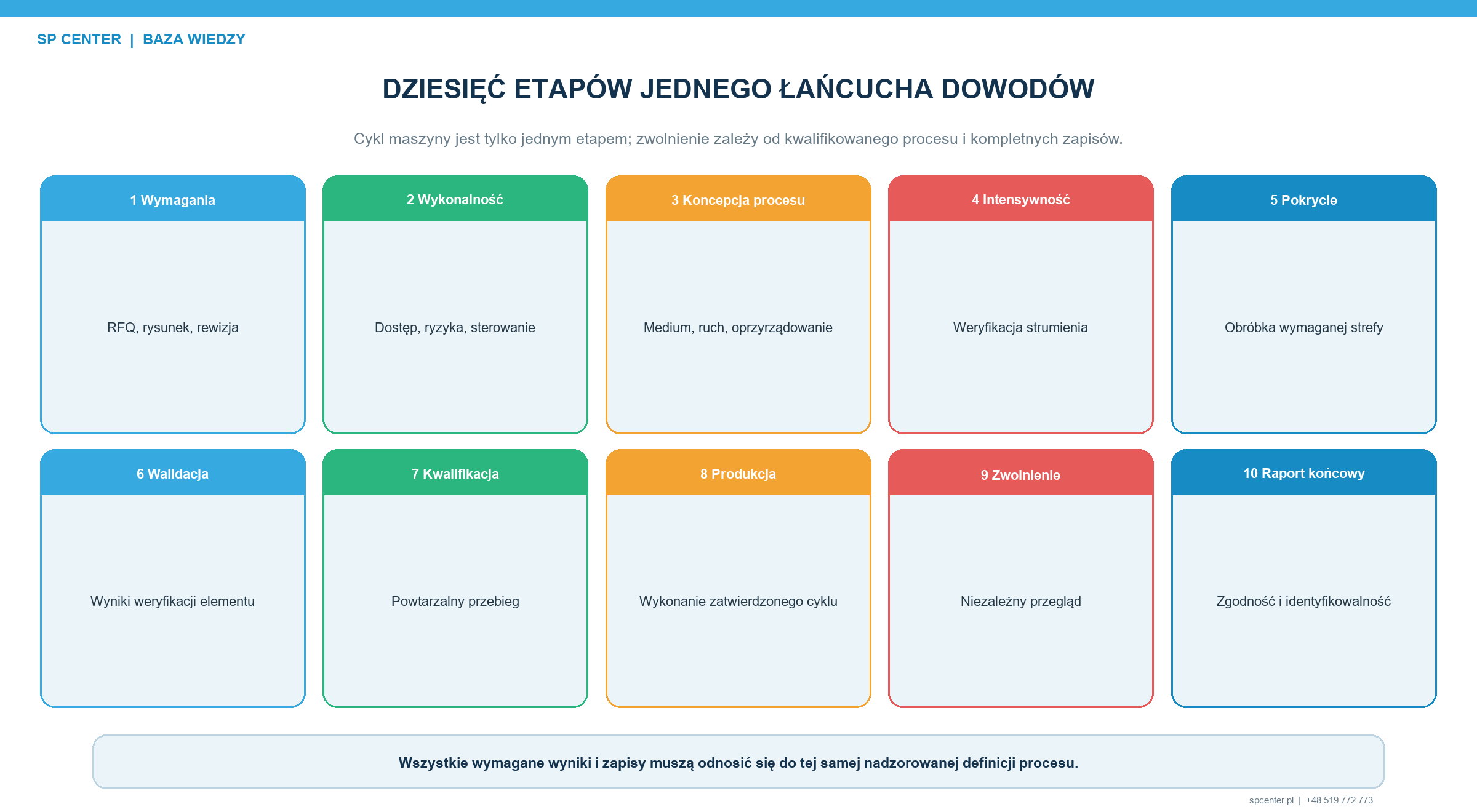

10-etapowy przebieg tworzy jeden ciągły łańcuch dowodów od wymagania klienta do raportu końcowego. W razie zmiany jednego etapu może być konieczny przegląd wynikających z niego instrukcji, dokumentacji kwalifikacyjnej i zatwierdzeń.
ZASADA PROCESU Nie zwalniaj partii wyłącznie na podstawie danych z maszyny. Zwolnienie zależy od zatwierdzonego procesu, identyfikacji części, wymaganych kontroli i kompletności zapisów.
Krok 1: Co należy sprawdzić przed rozpoczęciem kulowania?
Kulowanie rozpoczyna się od zestawu obowiązujących wymagań, a nie od konfiguracji maszyny. Sprawdź aktualny rysunek i jego rewizję, materiał i stan po obróbce cieplnej, obszary obrabiane i wyłączone z obróbki, przywołane specyfikacje procesu, wymagania klienta, intensywność, pokrycie powierzchni, medium oraz wymaganą dokumentację jakościową. Brakujące wartości należy ująć w formie pisemnych pytań ze wskazaniem jednostki uprawnionej do zatwierdzenia odpowiedzi.
Przegląd wymagań powinien również określać etap programu. Zapytanie budżetowe, próba wykonalności, partia kwalifikacyjna i zamówienie seryjne mogą wymagać różnych dowodów oraz zakresu handlowego. Łączenie ich w jednym niezdefiniowanym zapytaniu prowadzi do założeń, które później skutkują koniecznością poprawek lub opóźnieniami.
- Potwierdź numer części, numer rysunku, wersję i hierarchię dokumentów umownych.
- Oznaczyć każdą powierzchnię poddawaną kulowaniu, strefę wyłączoną z kulowania, granicę, strefę przejściową i cechę chronioną.
- Potwierdź materiał, postać wyrobu, obróbkę cieplną, zakres twardości oraz istotne wcześniejsze i późniejsze operacje.
- Należy wyszczególnić wymagane specyfikacje, klauzule klienta, zatwierdzenia, zapisy oraz okresy ich przechowywania.
- Należy oddzielnie podać liczby części prototypowych, kwalifikacyjnych i seryjnych, schemat partii oraz terminy docelowe.
PUNKT KONTROLI WEJŚCIOWEJ Nierozstrzygnięte wymagania pozostające w gestii projektanta nadal stanowią kwestie otwarte. Propozycja dostawcy nie staje się zatwierdzonym wymaganiem bez przeprowadzenia autoryzowanego procesu podejmowania decyzji dotyczącej dalszego postępowania.
Krok 2: Jak potwierdza się wykonalność kulowania?
Ocena wykonalności kulowania odpowiada na pytanie, czy wskazane powierzchnie można obrobić, kontrolować i zweryfikować bez spowodowania niedopuszczalnego stanu części. Przegląd obejmuje dostęp, bezpośrednią widoczność, doprowadzanie medium, ruch części, oprzyrządowanie, maskowanie, załadunek, narażenie na odkształcenia, integralność powierzchni, dostęp na potrzeby kontroli, manipulowanie częściami oraz zdolność produkcyjną.
To, że część mieści się w maszynie, nie dowodzi wykonalności procesu. Głębokie otwory, podstawy, rowki, nieciągłe elementy geometrii lub liczne strefy obróbki mogą wymagać specjalnych orientacji, dysz, masek albo odrębnych miejsc kontrolnych. Wynik oceny wykonalności powinien wskazywać zagrożenia, próby, próbki, pomiary i decyzje klienta wymagane przed kwalifikacją.
- Sprawdzić dostęp do każdej określonej powierzchni i ryzyko powstawania obszarów zacienionych.
- Należy określić sposób ustawienia i orientację części, jej ruch oraz zasady załadunku i rozładunku.
- Zidentyfikować maskowanie, chronione bazy pomiarowe, gwinty, otwory, powierzchnie uszczelniające i granice powłok.
- Ocenić dopuszczalne granice odkształceń, wymiarów, czystości, uszkodzeń i postępowania po procesie.
- Potwierdź, czy wymagane są reprezentatywne części, próbki badawcze lub próbki klienta.
Krok 3: Jak opracowuje się wstępną koncepcję procesu kulowania?
Wstępna koncepcja procesu kulowania przekształca wymagania i wyniki oceny wykonalności w przebieg procesu możliwy do sprawdzenia. Określa proponowane wyposażenie, medium do kulowania, sposób jego podawania, ruch części, kierunek uderzeń, układ dysz lub koła, odległość roboczą, oprzyrządowanie, maskowanie, monitorowanie i wstępne warunki ekspozycji.
Pierwszy program jest hipotezą rozwojową, a nie zatwierdzonym zestawem parametrów produkcyjnych. Próby powinny wykazać, czy dana koncepcja pozwala uzyskać wymagane wyniki procesu w całym obszarze obróbki, a jednocześnie utrzymać część w określonych granicach dotyczących powierzchni, wymiarów i postępowania z nią. Wszystkie zmiany nastaw należy rejestrować, aby można było odtworzyć ostatecznie zakwalifikowany przebieg procesu.
GRANICA OPRACOWANIA PROCESU Nastawa uzasadniona technicznie pozostaje wstępna, dopóki nie potwierdzą jej wymagane dowody dotyczące intensywności, pokrycia powierzchni, walidacji i zatwierdzenia.
Krok 4: Jak ustala się i weryfikuje intensywność kulowania?
Intensywność kulowania charakteryzuje oddziaływanie strumienia medium z użyciem odpowiedniego wyposażenia Almena oraz właściwego układu i sposobu przeprowadzenia badania. SAE J442_202602 określa wymagania dotyczące wyposażenia i materiałów do pomiaru intensywności, natomiast SAE J443_202512 określa metody wyznaczania i weryfikowania intensywności kulowania. Rysunek, specyfikacja i zatwierdzony plan określają wymagany zakres intensywności oraz sposób weryfikacji.
Podczas opracowywania procesu zazwyczaj wiąże się nastawy maszyny z wynikami Almena za pomocą wymaganego układu badawczego. Następnie podczas weryfikacji produkcyjnej sprawdza się zatwierdzony proces z częstotliwością i w miejscach wymaganych przez przywołane dokumenty. Akceptowalny wynik intensywności potwierdza kontrolowany strumień śrutu w tym układzie; nie potwierdza jednak pełnego pokrycia części, naprężeń szczątkowych ani trwałości zmęczeniowej.
GRANICA INTENSYWNOŚCI Intensywność Almena należy traktować jako zapis nadzoru procesu. Nie wolno bezpośrednio przeliczać pojedynczego wyniku intensywności na wartość naprężeń szczątkowych w elemencie ani na deklarowaną trwałość eksploatacyjną.
Krok 5: Jak wykazuje się pokrycie powierzchni w procesie kulowania?
Pokrycie powierzchni po kulowaniu wskazuje, czy na określonej powierzchni uzyskano wymagane ślady uderzeń. Ocena pokrycia musi obejmować cały obszar obróbki, w tym granice, przejścia, miejsca o trudnej geometrii oraz obszary, na które wpływają ograniczony dostęp lub przesłanianie. SAE J2277_202301 podaje zalecane procedury określania pokrycia i powiązania go z ekspozycją na strumień medium.

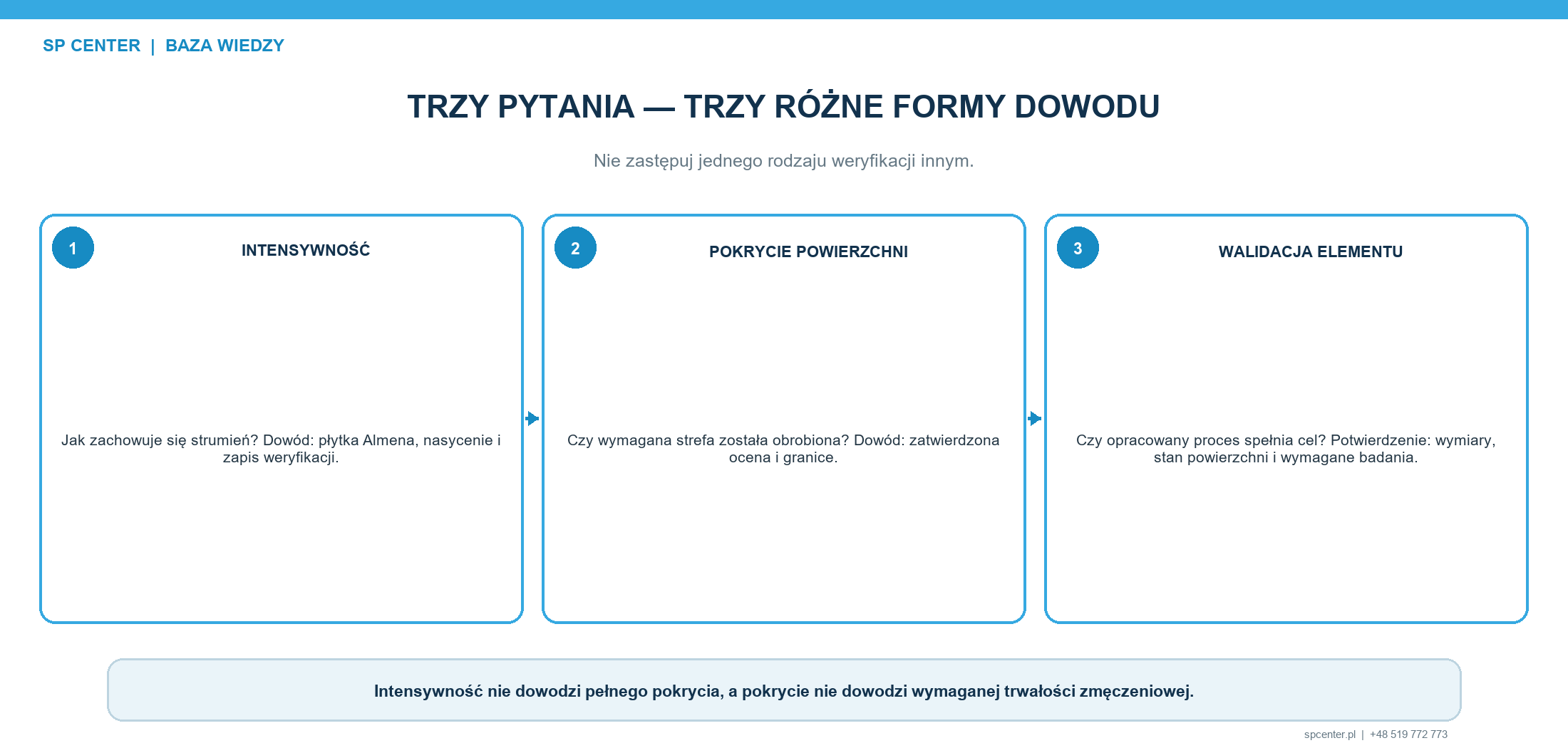

Pokrycie powierzchni i intensywność odpowiadają na różne pytania. Intensywność charakteryzuje strumień medium w układzie Almena, natomiast pokrycie powierzchni służy do oceny śladów uderzeń na wskazanej powierzchni. Zgodność jednego wyniku nie potwierdza drugiego, a żaden z nich samodzielnie nie dowodzi właściwości zmęczeniowych elementu.
Plan procesu powinien określać zatwierdzoną metodę oceny pokrycia powierzchni, warunki oświetlenia lub kontroli, jeżeli mają zastosowanie, granice obszaru obróbki, kryteria akceptacji oraz sposób postępowania w przypadku niedostatecznej lub nadmiernej ekspozycji.
Krok 6: Kiedy wymagana jest walidacja elementu?
Walidacja części jest wymagana, gdy rysunek, umowa, plan kwalifikacji lub decyzja inżynieryjna wymagają dowodów wykraczających poza wyniki kontroli procesu. Zależnie od przedmiotu deklaracji walidacja może obejmować kontrolę wymiarową, sprawdzenie chropowatości lub stanu powierzchni, pomiar naprężeń szczątkowych, badanie twardości lub mikrostruktury, badania metalograficzne, badania zmęczeniowe, FAI, PPAP albo inne dowody właściwe dla danego projektu.
Walidacja musi odpowiadać na postawione pytanie inżynierskie. Pomiar naprężeń szczątkowych opisuje stan powierzchni elementu dla określonej metody i miejsca pomiaru. Badanie zmęczeniowe ocenia właściwości użytkowe badanego materiału przy danej geometrii, obciążeniu i warunkach środowiskowych. Żadnego z tych badań nie należy dodawać automatycznie, jeżeli nie wynika ono z obowiązujących wymagań. Wyniku pomiaru Almena nie wolno uznawać za substytut takiego badania.
- Przed badaniem należy określić pytanie badawcze, metodę, próbkę, miejsce, kierunek i kryterium akceptacji.
- Stosuj reprezentatywne części lub zatwierdzone próbki, jeżeli zezwala na nie plan kwalifikacji.
- Rejestrować powiązania między nastawami procesu, próbkami, wynikami kontroli i decyzjami klienta.
- Opcjonalne badania rozwojowe należy oddzielić od obowiązkowej dokumentacji potwierdzającej dopuszczenie produkcji.
Krok 7: Jak kwalifikuje się produkcyjny proces kulowania?
Kwalifikacja kulowania przekształca pomyślnie opracowany proces w powtarzalną, zatwierdzoną technologię. Zakwalifikowana definicja procesu może obejmować urządzenie i zakład, medium, oprzyrządowanie, maski, ułożenie części, ruchy robocze, programy, sposób kontroli intensywności, metodę oceny pokrycia powierzchni, kontrole, monitorowanie, zapisy i plany reakcji. Dokładny zakres wynika z przywołanych specyfikacji i systemu zatwierdzania klienta.
Kwalifikacja określa również granice dopuszczalnych zmian. Zmiana wersji części, stanu materiału, wyposażenia, medium, oprzyrządowania, programu, zakładu lub zakresu procesu może wymagać przeglądu technicznego, ponownego przedstawienia dokumentacji potwierdzającej lub zatwierdzenia przez klienta. Kwalifikacja nie uprawnia do prowadzenia niekontrolowanych eksperymentów podczas produkcji.
WYNIK KWALIFIKACJI Przebieg procesu powinien być opisany na tyle szczegółowo, aby upoważnione osoby mogły odtworzyć zatwierdzony proces oraz rozpoznać, kiedy zmiana lub stan nieprawidłowy wymagają decyzji dotyczącej dalszego postępowania.
Krok 8: Co dzieje się podczas seryjnego kulowania?
Kulowanie seryjne rozpoczyna się od przeprowadzanej przed uruchomieniem kontroli tożsamości i gotowości. Potwierdź część, partię, rewizję rysunku, przebieg procesu, zatwierdzony program, stan urządzenia i medium, oprzyrządowanie, maski oraz wymagany status weryfikacji. Rozpocznij obróbkę dopiero wtedy, gdy określone dane wejściowe są dostępne i aktualne.
Podczas cyklu wykonuj zatwierdzony proces i prowadź jego zapisy. Jeżeli wymaga tego właściwy proces, monitorowanie komputerowe może zapewniać obserwację w czasie rzeczywistym, identyfikowalność i reakcję na określone parametry wejściowe, zgodnie z AMS2432E. Monitorowanie wspiera nadzór, lecz nie zastępuje przeglądu wymagań, kontroli, dowodów pokrycia ani upoważnionego dopuszczenia.
- Przed załadunkiem części zweryfikować gotowość wyposażenia, medium, oprzyrządowania, programu i kontroli.
- Zachować identyfikowalność części i partii podczas obróbki, kontroli i pakowania.
- Rejestrować wymagane nastawy, alarmy, kontrole, przerwy i działania operatora.
- Przed dopuszczeniem należy wstrzymać proces i podjąć decyzję dotyczącą odchyleń, zdarzeń nietypowych lub niekontrolowanych zmian.
- Chronić obrobione powierzchnie przed uszkodzeniem, zanieczyszczeniem, korozją lub niezatwierdzonym usunięciem materiału.
Krok 9: Co sprawdza się przed formalnym dopuszczeniem?
Autoryzowane dopuszczenie potwierdza zgodność zarówno części, jak i wymaganej dokumentacji. Przegląd może obejmować pokrycie powierzchni, granice obróbki, stan wizualny lub stan powierzchni, wymiary, zapisy procesu, identyfikowalność, certyfikaty, wyniki badań i zamknięcie odchyleń. O tym, które pozycje mają zastosowanie, decyduje obowiązująca umowa.
Zakończenie produkcji i dopuszczenie przez dział jakości to odrębne decyzje. Zakończenie zaprogramowanego cyklu nie upoważnia do wysyłki, jeżeli wymagana kontrola nie została ukończona, zapisy są sprzeczne, alarm pozostaje niewyjaśniony lub tożsamości części nie można powiązać z zatwierdzoną sposobem realizacji procesu.
PUNKT DECYZYJNY DOPUSZCZENIA Dopuścić tylko wtedy, gdy tożsamość części, status przebiegu procesu, wymagane kontrole, zapisy i zatwierdzone decyzje dotyczące dalszego postępowania tworzą jeden spójny zestaw dowodów.
Krok 10: Co powinien zawierać końcowy raport z kulowania?
Końcowy raport z kulowania powinien wiązać dostarczoną partię z kontrolowanym przebiegiem procesu i pakietem dowodów wymaganych umową. Powinien zawierać wyłącznie wymagane, zatwierdzone informacje. Dodanie niekontrolowanych wartości lub sugerowanie wyników, których nie zmierzono, może stworzyć fałszywą podstawę akceptacji.
Zakres raportu zależy od rysunku, klienta i programu. W przypadku jednego zamówienia może wystarczyć podstawowy certyfikat, natomiast inne może wymagać szczegółowych danych dotyczących intensywności, pokrycia, identyfikowalności, FAI, PPAP, raportów laboratoryjnych, odstępstw lub zezwoleń warunkowych. Oczekiwany pakiet należy określić w ofercie i zamówieniu przed rozpoczęciem prac.
- Identyfikacja dostawcy, klienta, numeru części, partii lub zamówienia oraz liczba przetworzonych części.
- Odniesienia do rysunku, specyfikacji i ich wersji wykorzystanych w procesie.
- Świadectwo procesu oraz wymagane potwierdzenie intensywności, pokrycia powierzchni lub monitorowania.
- Wymagane zapisy kontroli, FAI, PPAP, próbek lub laboratorium zewnętrznego.
- Identyfikowalność do zatwierdzonych odstępstw, dopuszczeń warunkowych lub decyzji klienta dotyczących dalszego postępowania, jeśli mają zastosowanie.
- Status autoryzowanego dopuszczenia i wszelkie wymagane oświadczenia o zgodności.
Jakie decyzje i zapisy dotyczą poszczególnych etapów kulowania?
Każdy etap kulowania powinien kończyć się określoną decyzją i udokumentowanym wynikiem. Poniższa tabela jest pomocą w planowaniu; o rzeczywiście wymaganych zapisach decydują nadzorowany rysunek, umowa i wymagania klienta przekazane w łańcuchu dostaw.
| Faza | Decyzja lub wynik | Typowa dokumentacja potwierdzająca kontrolę procesu |
|---|---|---|
| Wymagania | Zatwierdzony zestaw danych wejściowych | Rysunek, zapytanie ofertowe i zapis wyjaśnień |
| Wykonalność | Proces umożliwiający obróbkę i weryfikację | Analiza dostępu, maskowania, ryzyka i prób |
| Opracowanie procesu | Koncepcja uzasadniona technicznie | Plan prób, program i historia nastaw |
| Weryfikacja | Kontrolowany strumień i obszar obróbki | Dokumentacja potwierdzająca intensywność i pokrycie |
| Walidacja | Wymagany wynik badania lub kontroli części | Zapisy kontroli lub badań właściwe dla danego projektu |
| Kwalifikacja | Powtarzalny zatwierdzony przebieg procesu | Instrukcja procesu i dokumentacja zatwierdzenia |
| Produkcja | Wykonany zatwierdzony cykl | Karta przebiegu produkcji oraz zapisy monitorowania i zdarzeń nieprawidłowych |
| Dopuszczenie i raportowanie | Zgodna i identyfikowalna dostawa | Kontrola, certyfikat i przywołane raporty |
Tabela 1. Każdy etap kulowania powinien kończyć się określoną decyzją i kontrolowanym wynikiem w postaci dowodów.
| Dokumentacja potwierdzająca | Pytanie, na które udzielono odpowiedzi | Czego nie dowodzi wyłącznie na tej podstawie |
|---|---|---|
| Intensywność Almena | Jak zachowywał się kontrolowany strumień medium? | Pełne pokrycie części lub trwałość zmęczeniowa |
| Pokrycie powierzchni | Czy określony obszar poddano obróbce w wymaganym stopniu? | Profil naprężeń szczątkowych lub okres eksploatacji |
| Walidacja części | Czy przebieg procesu pozwolił rozstrzygnąć zdefiniowane zagadnienie techniczne? | Osiągi poza przebadanym zakresem |
| Monitorowanie produkcji | Czy podczas cyklu monitorowano zdefiniowane parametry wejściowe procesu? | Prawidłowy rysunek, pełna kontrola lub dopuszczenie |
| Raport końcowy | Czy dostarczoną partię można powiązać z nadzorowanym przebiegiem procesu? | Wynik, którego nie zmierzono ani nie wymagano |
Tabela 2. Różne rodzaje dowodów odpowiadają na różne pytania dotyczące procesu i zagadnień technicznych.
ZASADA IDENTYFIKOWALNOŚCI Dokumentacja potwierdzająca ma wartość tylko wtedy, gdy można ją powiązać z właściwą częścią, partią, wersją, zatwierdzonym przebiegiem procesu i jednostką decyzyjną.
Co najczęściej powoduje niepowodzenie sposobu realizacji procesu kulowania?
Błędy w technologii kulowania często powstają na styku etapów, a nie podczas widocznego cyklu maszyny. Typowe przyczyny to nieaktualny rysunek, niejasne granice obróbki, niezatwierdzone założenia dotyczące parametrów, utrudniony dostęp, niejednolita kontrola medium, niepełne pokrycie powierzchni, nieprzeanalizowane przerwy, brakujące zapisy lub zmiana wprowadzona z pominięciem kwalifikacji.
Zapobieganie zależy od wyraźnie określonych punktów kontrolnych. Wymagania powinny być kompletne przed rozpoczęciem prac rozwojowych, wyniki tych prac powinny stanowić podstawę kwalifikacji, w produkcji seryjnej należy stosować wyłącznie zatwierdzony sposób realizacji procesu, a tam, gdzie system jakości wymaga rozdzielenia funkcji, dopuszczenie powinno być niezależne od operatora maszyny.
- Nie kopiuj nastaw z innej części bez przeglądu inżynierskiego i dokumentacji potwierdzającej właściwej dla danego procesu.
- Nie traktuj intensywności, pokrycia, naprężeń szczątkowych i właściwości zmęczeniowych jako zamiennych wyników.
- Nie wznawiaj procesu po przerwie, dopóki nie zostaną zakończone zatwierdzone działania i decyzja dotycząca dalszego postępowania.
- Nie wysyłaj wyrobu, jeżeli braki w zapisach uniemożliwiają identyfikowalność względem zakwalifikowanego procesu.
- Nie zmieniaj oprzyrządowania, osłon, medium ani programów ani metod kontroli poza procedurą zarządzania zmianami.
Co należy przesłać do SP Center w celu przeglądu procesu kulowania?
SP Center może dokonać przeglądu technologii kulowania, jeżeli zapytanie określa zarówno wymagania techniczne, jak i kontekst programu. Jeżeli niektóre informacje nie są dostępne, należy oznaczyć je jako kwestie otwarte i wskazać osobę uprawnioną do zatwierdzenia odpowiedzi zamiast wymyślać wartości parametrów procesu.
- Aktualny rysunek i jego rewizja, w razie potrzeby model CAD, oraz wyraźnie oznaczone obszary poddawane obróbce i chronione.
- Gatunek materiału, postać wyrobu, obróbka cieplna, twardość i istotne wcześniejsze lub późniejsze operacje.
- Przywołane specyfikacje, postanowienia klienta oraz wymagania dotyczące intensywności, pokrycia, medium i monitorowania, jeśli zostały określone.
- Wymiary i masa części, fotografie, ograniczenia dotyczące obsługi oraz oczekiwany sposób pakowania.
- Ilości prototypowe, kwalifikacyjne i seryjne, wielkość partii, częstotliwość oraz terminy docelowe.
- Wymagane próbki, FAI, PPAP, badania, certyfikaty, zapisy i zatwierdzenia klienta.
ZAMÓW PRZEGLĄD PROCESU Prześlij kontrolowany pakiet dokumentacji na adres [email protected]. SP Center może wskazać kwestie otwarte, ryzyka dotyczące wykonalności, prace rozwojowe, dokumentację potwierdzającą kwalifikację oraz proponowaną technologię produkcji seryjnej.
Jakie są najczęstsze błędne przekonania dotyczące procesu kulowania?
MIT: Proces kulowania rozpoczyna się w chwili uruchomienia maszyny. Fałsz. Przebieg procesu rozpoczyna się od wymagań oraz planowania oceny wykonalności i kwalifikacji, zanim zostaną dobrane nastawy urządzenia.
MIT: Prawidłowa intensywność Almena oznacza, że część jest zakwalifikowana. Fałsz. Intensywność charakteryzuje strumień medium; pokrycie, dokumentacja odbiorowa części i zatwierdzenie pozostają odrębnymi kwestiami.
MIT: Pomyślna próba rozwojowa automatycznie dopuszcza produkcję seryjną. Fałsz. Kwalifikacja i właściwa procedura zatwierdzania muszą przekształcić wyniki opracowywania procesu w zatwierdzoną definicję procesu produkcyjnego.
MIT: Monitorowanie komputerowe zastępuje kontrolę i zatwierdzenie jakościowe. Fałsz. Monitorowanie umożliwia obserwację określonych parametrów wejściowych procesu, ale nie zastępuje przeglądu rysunku, dokumentacji pokrycia, kontroli ani decyzji dotyczącej dalszego postępowania.
MIT: Raport końcowy jest jedynie dokumentem administracyjnym. Fałsz. Raport łączy dostarczone części z zatwierdzonym przebiegiem procesu, wymaganą dokumentacją potwierdzającą i decyzją o dopuszczeniu.
Często zadawane pytania o proces kulowania
Z ilu etapów składa się kontrolowany proces kulowania?
W przewodniku przyjęto 10 etapów: wymagania, wykonalność, koncepcję procesu, intensywność, pokrycie powierzchni, walidację elementu, gdy jest wymagana, kwalifikację, produkcję, dopuszczenie i raport końcowy. Firma może inaczej grupować lub nazywać te etapy, ale te same kwestie kontrolne nadal wymagają jednoznacznie wskazanych osób odpowiedzialnych i dokumentacji potwierdzającej.
Czy kulowanie zaczyna się od wyboru nastaw maszyny?
Nie. Kulowanie rozpoczyna się od objętych nadzorem rysunku i jego rewizji, stanu materiału, granic obróbki, specyfikacji i wymagań jakościowych. Nastawy maszyny należy opracować dopiero wtedy, gdy wykonawca procesu rozumie jego cel, warunki dostępu, zagrożenia i ścieżkę zatwierdzenia.
Jaka jest różnica między intensywnością a pokryciem powierzchni podczas kulowania?
Intensywność charakteryzuje strumień medium za pomocą odpowiedniego układu Almena i właściwej procedury. Pokrycie opisuje ślady uderzeń na określonej powierzchni części. Dopuszczalny wynik jednego parametru nie potwierdza drugiego, a żaden z nich samodzielnie nie dowodzi właściwości zmęczeniowych.
Czy dla każdej partii produkcyjnej wymagana jest krzywa nasycenia?
Nie w każdym przypadku. Rysunek, przywołana specyfikacja i zatwierdzony plan procesu określają, kiedy wymagane jest wyznaczenie krzywej nasycenia, weryfikacja intensywności lub inne kontrole. Zakwalifikowany proces produkcji seryjnej powinien określać właściwą metodę, miejsca, częstotliwość oraz plan reagowania, zamiast opierać się na zasadzie ogólnej.
Czy pomiar naprężeń szczątkowych jest wymagany przy każdym zleceniu kulowania?
Nie. Pomiar naprężeń szczątkowych jest wymagany, gdy wymóg ten wynika z rysunku, umowy, planu kwalifikacji lub pytania stawianego w ramach walidacji inżynierskiej. W wielu procesach produkcyjnych opiera się nadzór na określonym medium, intensywności, pokryciu powierzchni, kontroli urządzeń i zapisach, chyba że wymagane są dodatkowe wyniki badań i zapisy dotyczące części.
Co potwierdza kwalifikacja procesu kulowania?
Kwalifikacja wykazuje, że zdefiniowane wyposażenie, medium, oprzyrządowanie, maskowanie, ruch, nastawy, metody weryfikacji i środki nadzoru umożliwiają odtworzenie zatwierdzonego przebiegu procesu w określonym zakresie. Kwalifikacja nie upoważnia do wprowadzania bez przeglądu zmian wykraczających poza ten zakres.
Co się dzieje, gdy cykl kulowania zostanie przerwany?
Przerwę należy zarejestrować i ocenić zgodnie z zatwierdzonym planem reagowania. Wykonawca procesu nie powinien wznawiać obróbki, ponownie obrabiać części ani dopuszczać ich do czasu wyjaśnienia stanu procesu, liczby części objętych zdarzeniem, wymaganych dowodów i niezbędnego zatwierdzenia.
Co powinien zawierać raport końcowy z kulowania?
Raport powinien zawierać dokumentację wymaganą przez rysunek i umowę, taką jak identyfikacja części i partii, rewizje rysunku i specyfikacji, certyfikat, potwierdzenie intensywności i pokrycia powierzchni, identyfikowalność, kontrole oraz wszelkie przywołane dokumenty FAI, PPAP, raporty z badań, odstępstwa lub zgody na odstępstwo. Pakiet dokumentacji nie powinien deklarować wyników, których nie zmierzono.
Ile czasu zajmuje opracowanie i kwalifikacja procesu kulowania?
Nie istnieje uniwersalny czas realizacji. Harmonogram zależy od kompletności danych wejściowych, dostępu i oprzyrządowania, elementów próbnych, prac nad intensywnością i pokryciem powierzchni, badań elementu, laboratoriów zewnętrznych, zatwierdzeń klienta i dostępnych mocy produkcyjnych. Wiarygodny plan określa punkt początkowy oraz każdą zależność od klienta lub dostawcy.
Najważniejsze wnioski
- Kulowanie jest kontrolowanym procesem od wymagań po raport końcowy, a nie tylko cyklem pracy maszyny.
- Każdy etap powinien mieć określone dane wejściowe, decyzję, dokumentację wynikową i odpowiedzialny organ.
- Intensywność, pokrycie, walidacja części, monitorowanie i raportowanie odpowiadają na różne pytania.
- Kwalifikacja przekształca prace rozwojowe w powtarzalny przebieg procesu i określa granice dopuszczalnych zmian.
- Dopuszczenie produkcji wymaga spójnej identyfikacji części, zatwierdzonego statusu procesu, kontroli i zapisów.
- Raport końcowy powinien zawierać wymagane dowody bez nieuzasadnionych ani niekontrolowanych deklaracji.
Źródła techniczne
1. SAE International. AMS2430U, Kulowanie. Wydanie zmienione w kwietniu 2018 r.
7. SP Center. Usługa kulowania.
8. SP Center. Jakość, kwalifikacja, sterowanie procesem i identyfikowalność.
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj dokładnie te rewizje, zakresy zatwierdzeń i wymagania klienta, które wskazano w umowie. Ten przewodnik stanowi przegląd inżynierski, a nie specyfikację procesu, instrukcję produkcyjną ani substytut jednostki odpowiedzialnej za projekt.
Wsparcie procesu kulowania oferowane przez SP Center
SP Center wspiera wyjaśnianie wymagań, ocenę wykonalności, opracowanie koncepcji oprzyrządowania i maskowania, próby, rozwój procesu, kontrolę intensywności Almena i pokrycia powierzchni, planowanie walidacji części, kwalifikację, identyfikowalność, kontrolowane kulowanie seryjne i raport końcowy zgodny z potwierdzonymi wymaganiami klienta.
