Verfestigungsstrahlen Schritt für Schritt: Von der Anfrage bis zum Abschlussbericht

Ein praktischer Zehn-Stufen-Ablauf für Anforderungen, Machbarkeit, Intensität, Bedeckungsgrad, Qualifizierung, Serie und Rückverfolgbarkeit

Ein kontrollierter Prozess zum Verfestigungsstrahlen (Shot Peening) beginnt mit der freigegebenen Anforderung und endet mit rückverfolgbaren Nachweisen – nicht mit einer Maschineneinstellung. Der Fertigungsweg verbindet Zeichnung und Werkstoffzustand, Machbarkeit, Anlage und Strahlmittel, Verifizierung der Almen-Intensität, Bedeckungsgradabnahme, gegebenenfalls Bauteilvalidierung, Qualifizierung, Serienausführung, Abschlussprüfung und autorisierte Berichterstattung. Jede Stufe beantwortet eine eigene Frage.

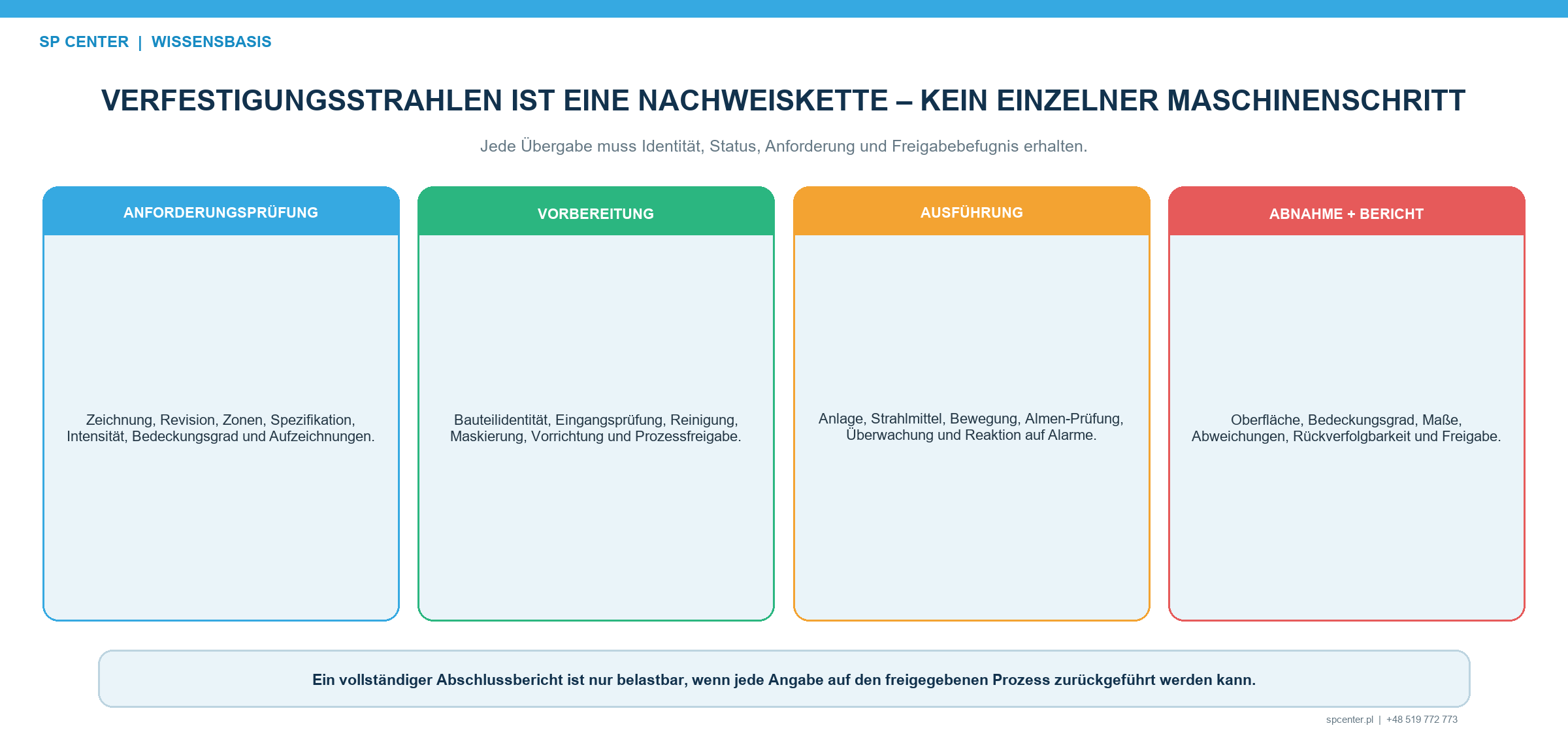

Abbildung 1. Ein gelenkter Fertigungsweg schafft eine lückenlose Nachweiskette von der Anforderungsprüfung bis zur autorisierten Lieferfreigabe.

Warum ist Verfestigungsstrahlen als Gesamtprozess zu beherrschen?

Der beabsichtigte Randschichtzustand lässt sich normalerweise nicht mit einer einzigen Endprüfung vollständig bestätigen. Gleichmäßigkeit entsteht durch gemeinsame Beherrschung von Anforderungen, Strahl, Strahlmittel, Geometrie, Bewegung, Maskierung, Beaufschlagung, Anlage, Personal, Prüfung, Aufzeichnungen und Änderungen.

Automatisierung oder rechnergestützte Überwachung kann definierte Eingaben besser beobachten und rückverfolgbar machen. Sie ersetzt weder Konstruktionsverantwortung noch Almen-Verifizierung, Bedeckungsgradbewertung, Oberflächenabnahme oder geforderte Bauteilvalidierung.

Schritt 1: Gelenkte Anforderungen prüfen

Zu bestätigen sind Bauteil, Zeichnung, Revision, Vertragsrangfolge, Werkstoff- und Wärmebehandlungszustand, Bearbeitungs- und Ausschlusszonen, vollständige Intensitäts- und Bedeckungsgradanforderungen, Strahlmittelbeschränkungen, Fertigungsfolge, Aufzeichnungen, Prüfungen, Verpackung und Freigabebefugnis. Fehlende oder widersprüchliche Angaben werden dokumentiert; nur die betroffene Entscheidung bleibt bis zur formalen Klärung ausgesetzt.

Schritt 2: Machbarkeit bestätigen

Zu bewerten sind Zugang, Auftreffwinkel, Abschattung, Bohrungen, Kerbgründe, Kanten, dünne Bereiche, Maskierung, Vorrichtungen, Bauteilbewegung, Beschickung, Strahlmittelentfernung, Verzug und Prüfbarkeit. Eine technisch sinnvolle Zone ist erst machbar, wenn sie mit der vorgesehenen Anlage erreichbar, beherrschbar und abnehmbar ist.

Schritt 3: Prozesskonzept entwickeln

Innerhalb der autorisierten Anforderungen werden Anlagenart, Strahlmittelfamilie, Düsen- oder Schleuderradanordnung, Vorrichtung, Maskierung, Bewegung, Überwachung und Prüfweg vorgeschlagen. Druck, Schleuderraddrehzahl oder Beaufschlagungszeit dürfen keine konstruktionsbestimmte Almen-Intensität ersetzen. Annahmen und geplante Versuche sind zu dokumentieren.

Schritt 4: Almen-Intensität ermitteln und verifizieren

Es sind anwendbarer Almen-Prüfstreifen, Almen-Prüfstreifenhalter, Messgerät, Position und Verfahren zu verwenden. Je nach Forderung wird eine Sättigungskurve erstellt oder die Intensität verifiziert. Freigegebener Wert und Konfiguration werden aufgezeichnet. Das Ergebnis verifiziert den Strahl; es misst nicht direkt Eigenspannungen im Bauteil und belegt keinen Bedeckungsgrad.

Schritt 5: Bedeckungsgrad nachweisen

Festzulegen sind Bauteilfläche, Prüfmethode, Beleuchtung, Vergrößerung, Oberflächenzustand, Grenzen und Abnahmeregel. An repräsentativer Geometrie wird ein qualifizierter Beaufschlagungsweg entwickelt. Werden 150 % oder 200 % aufgerufen, ist der festgelegte Multiplikator relativ zur qualifizierten Zeit bis zum vollständigen Bedeckungsgrad unter unveränderten Bedingungen anzuwenden.

Zusätzliche Zeit behebt keine Abschattung oder Unzugänglichkeit und kann offene Flächen überbeanspruchen. Fluoreszenz-, Tracer- oder Digitalverfahren benötigen bei Einsatz Genehmigung, Qualifizierung und Korrelation.

Schritt 6: Bauteilvalidierung bei Forderung durchführen

Eigenspannungsmessung, Ermüdungsprüfung, Verzug, Rauheit, Spannungsrisskorrosion oder andere Funktionsprüfungen gelten nur bei Forderung durch Kunde, Zeichnung oder Qualifikationsplan. Repräsentative Bauteile oder Proben, Vorbereitung, Ort, Methode, Grenzwerte und Entscheidungsbefugnis sind festzulegen. Bauteilvalidierung bleibt von der Verifizierung des Strahls und der routinemäßigen Oberflächenabnahme getrennt.

Abbildung 2. Almen-Intensität, Bedeckungsgrad und Bauteilvalidierung beantworten unterschiedliche Fragen und benötigen unterschiedliche Nachweise.

Nachweisebene	Typischer Inhalt	Was der Nachweis allein nicht belegt
Prozessverifizierung	Almen-Ergebnis, Strahlmittelzustand, Anlagenkonfiguration, Programm, Bewegung und überwachte Eingaben	Vollständigen Bedeckungsgrad am Bauteil oder Bauteilleistung
Oberflächenabnahme am Bauteil	Bedeckungsgrad, Grenzen, Oberflächenzustand, Schaden, Verunreinigung und aufgerufene Maße oder Rauheit	Qualifizierte Strahlintensität oder Verbesserung der Ermüdungslebensdauer
Bauteilvalidierung	Eigenspannungstiefenprofil, Ermüdung, Spannungsrisskorrosion, Verzug oder Funktionsprüfung bei Forderung	Routineausführung jeder Seriencharge, sofern nicht gesondert aufgezeichnet

Tabelle 1. Prozessverifizierung, Oberflächenabnahme am Bauteil und Bauteilvalidierung beantworten getrennte Fragen.

Schritt 7: Fertigungsweg qualifizieren

Freigegebene Anlage, Strahlmittel und Betriebsgemisch, Vorrichtung, Maskierung, Bewegung, Intensität, qualifizierter Ablauf zum Erreichen des Bedeckungsgrades, überwachte Eingaben, Prüfungen, Aufzeichnungen und Reaktionspläne werden in gelenkten Arbeitsunterlagen verbunden. Die Qualifikationsgrundlage nennt Bauteil oder Familie, Werkstoffzustand, Konfiguration, Nachweise, Grenzen und Änderungsbefugnis.

Schritt 8: Serienfertigung ausführen

Vor Beginn werden Auftrag und Bauteil, Revision, Eingangsstatus, Anlage und Programm, Vorrichtung, Strahlmittel, Prüfbereitschaft und geforderte Kontrollen geprüft. Während der Bearbeitung sind das freigegebene Programm vor unbefugten Änderungen zu schützen und die Rückverfolgbarkeit zu gewährleisten. Unterbrechungen, Alarme, Grenzwertverletzungen und Bedienereingriffe werden aufgezeichnet.

Zusätzliche Durchläufe, Strahlmittelwechsel, erneutes Strahlen oder Nacharbeit dürfen nicht improvisiert werden. Es gelten der freigegebene Reaktions- und Abweichungsprozess.

Schritt 9: Abschlussprüfung und Freigabe

Am tatsächlichen Bauteil sind Bedeckungsgrad und alle aufgerufenen Oberflächen-, Maß- oder Sauberkeitskriterien zu bestätigen. Prozessverifizierungsnachweise, Rückverfolgbarkeit, Abweichungsstatus, genehmigte Verwendungsentscheide, Kundenformulare und geforderte Bauteilvalidierung werden geprüft. Die Freigabebefugnis muss festgelegt und bei Forderung unabhängig sein.

Schritt 10: Abschlussbericht ausstellen

Bescheinigung oder Bericht identifiziert Bauteil, Zeichnungsrevision, Auftrag, Charge, Menge, maßgebende Spezifikation und Fertigungsweg sowie die vertraglich geforderten Nachweise. Intensitäts- und Bedeckungsgradwerte, Strahlmittel- und Anlagenrückverfolgbarkeit, Prüfungen, Abweichungen und Freigabe sind zuzuordnen, ohne nicht durchgeführte Prüfungen oder Freigaben zu behaupten.

Welche Entscheidungen und Unterlagen gehören zu den Stufen?

Stufe	Zentrale Entscheidung	Repräsentatives gelenktes Ergebnis
1. Anforderungsprüfung	Ist die vertragliche und technische Grundlage vollständig und widerspruchsfrei?	Prüfnachweis, Liste offener Punkte und Dokumentenrangfolge
2. Machbarkeit	Lässt sich jede geforderte Zone bearbeiten, schützen und prüfen?	Zugangs-, Maskierungs-, Vorrichtungs-, Handhabungs- und Risikoprüfung
3. Prozesskonzept	Welche Anlage, Strahlmittel, Vorrichtung, Bewegung und Kontrollen erfüllen die Forderung?	Vorgeschlagener Fertigungsweg und Entwicklungsplan
4. Intensität	Wie wird die geforderte Strahlintensität ermittelt und verifiziert?	Almen-Aufbau, Sättigungs- oder Verifizierungsnachweis und freigegebener Bereich
5. Bedeckungsgrad	Wie wird die vollständige Bearbeitung der festgelegten Bauteilfläche belegt?	Qualifizierte Beaufschlagung, Methode, Grenzen und Abnahmenachweis
6. Bauteilvalidierung	Ist ein Leistungsnachweis auf Bauteilebene aufgerufen?	Definierte Proben oder Bauteile, Prüfungen, Grenzwerte und Freigabe
7. Qualifizierung	Erfüllt der kombinierte Fertigungsweg die freigegebene Anforderung?	Freigegebene Versuche, Arbeitsunterlagen, Nachweise und Änderungsgrundlage
8. Serienfertigung	Wurde der freigegebene Ablauf ohne ungeklärte Unterbrechung oder Änderung ausgeführt?	Chargenlaufkarte, Parameter-, Strahlmittel-, Verifizierungs- und Prüfaufzeichnungen
9. Abschlussprüfung	Sind Bauteilabnahme und sämtliche geforderten Unterlagen vollständig?	Konformitätsprüfung, Abweichungsstatus und Freigabeentscheidung
10. Abschlussbericht	Lassen sich gelieferte Charge und Konformität nachvollziehen?	Bescheinigung oder Bericht mit Zuordnung zu Bauteil, Charge, Fertigungsweg und Nachweisen

Tabelle 2. Zehn Stufen bilden eine rückverfolgbare Kette von der Anforderungsreife bis zum Abschlussbericht.

Wodurch scheitert ein Fertigungsweg häufig?

Maschineneinstellungen werden gewählt, bevor Zeichnung und Werkstoffzustand verstanden sind.
Bearbeitungsgrenzen, Zugang oder Maskierung sind nicht eindeutig qualifiziert.
Intensität gilt als Beleg des Bedeckungsgrades oder Bedeckungsgrad als Eigenspannungsnachweis.
Strahlmittelzustand, Anlagenänderung, Programmrevision oder Vorrichtungsersatz sind nicht beherrscht.
Reaktionsplan für Alarm, Unterbrechung, Grenzwertverletzung oder Strahlmittelrückstände fehlt.
Serienfreigabe erfolgt vor Abschluss kundenverantworteter Entscheidungen oder Qualifikationsnachweise.
Abschlussbericht kann Bauteil, Charge, Fertigungsweg sowie Abweichungs- und Freigabestatus nicht rekonstruieren.

Welche Angaben benötigt SP Center für eine Prozessprüfung?

Senden Sie aktuelle Zeichnung und Revision, Werkstoff- und Wärmebehandlungszustand, markierte Bearbeitungs- und Ausschlusszonen, maßgebende Dokumente, Intensitäts- und Bedeckungsgradanforderungen oder Vorschlagsbefugnis, Abmessungen und Masse, Mengen und Chargenstruktur, Validierungsanforderungen, Aufzeichnungen, Verpackung und Zieltermin an [email protected].

Häufig gestellte Fragen

Wie viele Stufen umfasst ein kontrollierter Prozess?

Dieser Leitfaden verwendet zehn praktische Stufen von der Anforderungsprüfung bis zum Abschlussbericht. Eine Organisation kann sie anders gruppieren; jede technische Entscheidung, Freigabe und Nachweisebene muss dennoch gelenkt bleiben.

Beginnt Verfestigungsstrahlen mit Maschineneinstellungen?

Nein. Ausgangspunkt sind aktuelle Zeichnung, Werkstoffzustand, Bearbeitungszonen, maßgebende Dokumente, Konstruktionsziel, Nachweise und Freigabebefugnis. Einstellungen werden erst nach Anforderungs- und Machbarkeitsprüfung entwickelt.

Worin unterscheiden sich Intensität und Bedeckungsgrad?

Die Almen-Intensität verifiziert den qualifizierten Strahl unter dem anwendbaren Almen-Aufbau. Der Bedeckungsgrad dient der Abnahme der festgelegten Bauteilfläche. Ein konformes Ergebnis ersetzt das andere nicht.

Ist für jede Produktionscharge eine Sättigungskurve erforderlich?

Nicht automatisch. Maßgebende Spezifikation und freigegebener Prozessplan bestimmen, ob für Qualifizierung und Serie eine vollständige Kurve, Intensitätsverifizierung oder eine andere definierte Prüfung erforderlich ist.

Ist für jeden Auftrag eine Eigenspannungsmessung erforderlich?

Nein. XRD oder eine andere Methode wird eingesetzt, wenn Qualifizierung, Validierung, Untersuchung oder Abnahme sie aufrufen. Sie ersetzt nicht routinemäßig Almen-Verifizierung, Bedeckungsgrad oder Prozessaufzeichnungen.

Was belegt die Prozessqualifizierung?

Sie zeigt, dass eine definierte Konfiguration und ein gelenkter Fertigungsweg die freigegebenen Anforderungen und Nachweise innerhalb der Qualifikationsgrundlage erfüllt haben. Sie erlaubt keine ungeprüften Änderungen und garantiert keine universelle Bauteillebensdauer.

Was geschieht bei einer Prozessunterbrechung?

Der Ablauf wird gestoppt und der freigegebene Reaktionsplan angewendet. Zustand, Beaufschlagung und Bauteilstatus sind rückverfolgbar zu dokumentieren; Fortsetzung oder Neustart erfolgen nur nach autorisierter Entscheidung.

Was gehört in den Abschlussbericht?

Anzugeben sind Bauteil und Zeichnungsrevision, Auftrag und Charge, Menge, Fertigungsweg oder Spezifikation, geforderte Intensitäts- und Bedeckungsgradnachweise, Strahlmittel- und Anlagenrückverfolgbarkeit, Prüfungen, Abweichungsstatus und autorisierte Freigabe.

Die wichtigsten Punkte

Mit gelenkten Anforderungen und nicht mit Maschineneinstellungen beginnen.
Zugang, Vorrichtung, Strahlmittel, Bewegung und Prüfung als einen Fertigungsweg qualifizieren.
Almen-Intensität, Bedeckungsgrad, Oberflächenabnahme und Bauteilvalidierung trennen.
Serienausführung, Unterbrechung, Abweichung und Änderung beherrschen.
Erst nach vollständiger Charge und vollständigen Nachweisen freigeben.
Abschlussbericht rückverfolgbar halten und keine unbelegten Aussagen ergänzen.
