Was ist Verfestigungsstrahlen? Funktionsweise, Wirkung und Einsatzgebiete

Technischer Leitfaden zu kontrollierten Auftreffern, Druckeigenspannungen, Almen-Intensität, Bedeckungsgrad und Prozessauswahl

Kontrolliertes Verfestigungsstrahlen (Shot Peening) ist ein Kaltumformprozess, bei dem ausgewählte Strahlmittel wiederholt auf eine festgelegte Oberfläche treffen. Jeder Partikeleinschlag verformt einen kleinen Bereich plastisch; die Behinderung dieser Dehnung durch den darunterliegenden Werkstoff kann günstige Druckeigenspannungen in der Randschicht erzeugen. Maßgebend sind Zeichnung und Prozessspezifikation sowie die beherrschte Intensität, der Bedeckungsgrad, das Strahlmittel, die Anlage, die Bewegung und die dokumentierte Abnahme.

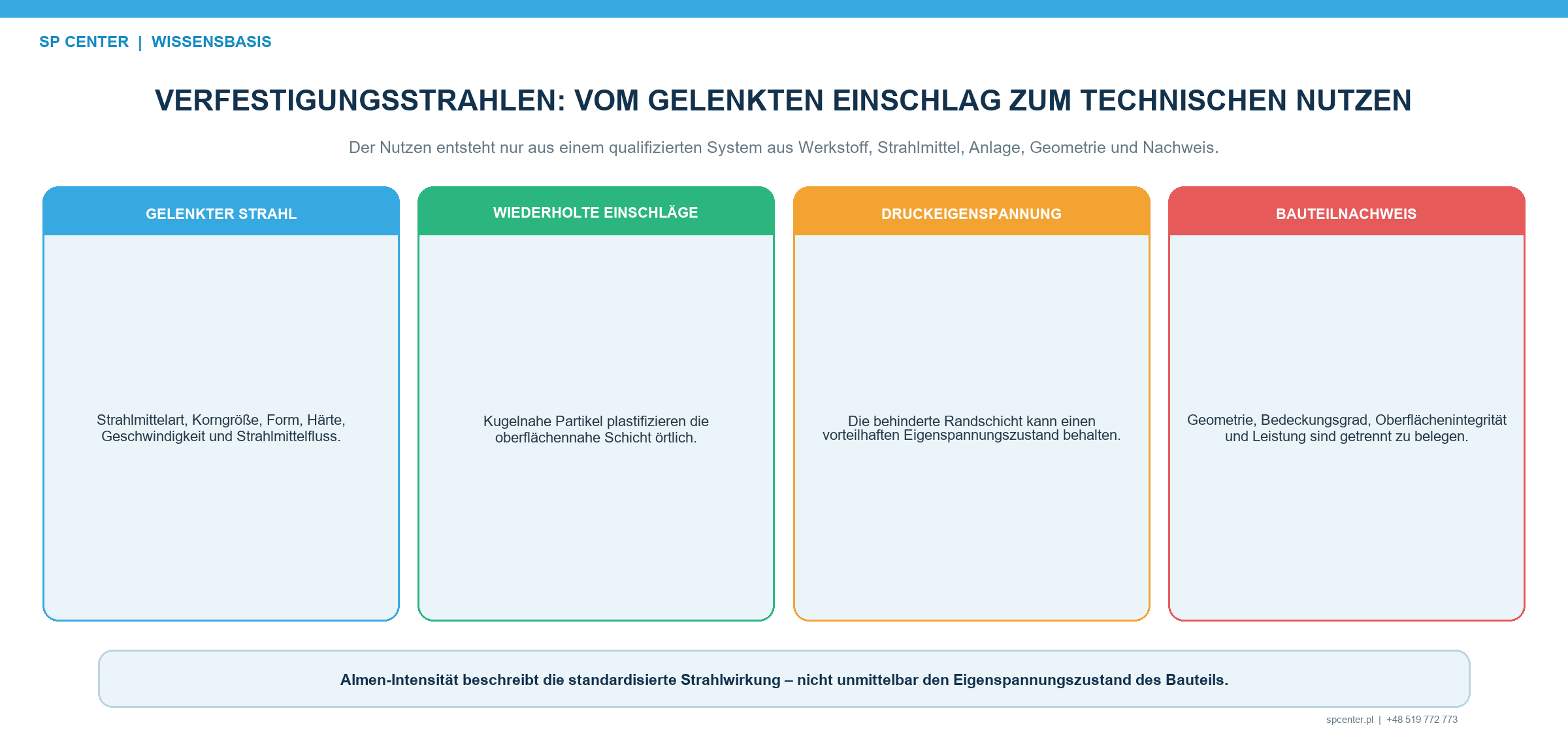

Abbildung 1. Wiederholte kontrollierte Partikeleinschläge verformen eine dünne Randschicht plastisch; die Behinderung dieser Dehnung kann oberflächennahe Druckeigenspannungen erzeugen.

Warum wird Verfestigungsstrahlen spezifiziert?

Verfestigungsstrahlen wird eingesetzt, wenn ein kontrollierter Randschichtzustand die Konstruktionsabsicht unterstützt. Typisch sind ermüdungskritische Merkmale unter wiederholter Zugbelastung oder großer Spannungsamplitude, bei denen ein Riss an oder nahe der Oberfläche entstehen kann. Zahnräder, Federn, Wellen, Kurbelwellen, Pleuel, Turbinenbauteile, Verbindungselemente und Strukturmerkmale sind häufige Beispiele; die Eignung ist jedoch für Werkstoff, Geometrie und Lastfall nachzuweisen.

Das Verfahren garantiert keine Bauteillebensdauer. Es behebt weder eine ungeeignete Konstruktion noch eine fehlerhafte Wärmebehandlung, einen unzulässigen Riss oder starke Korrosion. Der Nutzen hängt vom Werkstoffzustand, der Fertigungsfolge, dem Oberflächenzustand, dem Lastkollektiv, der Umgebung und der Stabilität des qualifizierten Prozesses ab.

Wie funktioniert Verfestigungsstrahlen?

Metallische, glasartige oder keramische Strahlmittel werden mit Druckluft, einem Schleuderrad oder einem anderen qualifizierten Zuführverfahren auf das Bauteil beschleunigt. Die wiederholten Auftreffer erzeugen kleine plastische Vertiefungen. Der elastisch reagierende Werkstoff unter der Oberfläche behindert die Ausdehnung der plastisch verformten Schicht, sodass nach dem Auftreffen ein Druckeigenspannungsfeld verbleiben kann.

Betrag und Tiefe der beeinflussten Zone sind nicht allgemeingültig. Sie hängen unter anderem von Werkstoff und Wärmebehandlung, Strahlmittel, Almen-Intensität, Bedeckungsgrad, Auftreffwinkel und Geometrie ab. Auch Rauheit, oberflächennahe Härte und Maße können sich ändern und müssen gegen die Bauteilanforderungen bewertet werden.

Welche Größen müssen beherrscht werden?

Kontrollbereich	Inhalt des Prozessplans	Typischer Nachweis
Strahlmittel	Art, Größe, Form, Härte, Sauberkeit und Zustand des Betriebsgemischs	Strahlmittelzeugnis, Prüfung und geforderte Aufzeichnungen zum Betriebsgemisch
Strahlerzeugung	Druck oder Raddrehzahl, Strahlmitteldurchsatz, Zustand von Düse oder Schleuderrad und Strahlstabilität	Überwachte Einstellungen und Reaktionsplan
Bauteilführung	Vorrichtung, Bewegung, Zugang, Auftreffwinkel, Abstand, Maskierung und geschützte Merkmale	Freigegebene Rezeptur, Vorrichtung und Rüstkennung
Prozessverifizierung	Almen-Prüfstreifen, Halter, Messgerät, Sättigungsverfahren und Verifizierungspositionen	Rückverfolgbares Intensitätsergebnis
Oberflächenabnahme	Bearbeitungsgrenzen, Bedeckungsgrad, Oberflächenzustand und aufgerufene Maß- oder Rauheitskriterien	Dokumentierte Bauteilabnahme

Tabelle 1. Prozessverifizierung und Oberflächenabnahme am Bauteil beantworten unterschiedliche Fragen und müssen den aufgerufenen Anforderungen folgen.

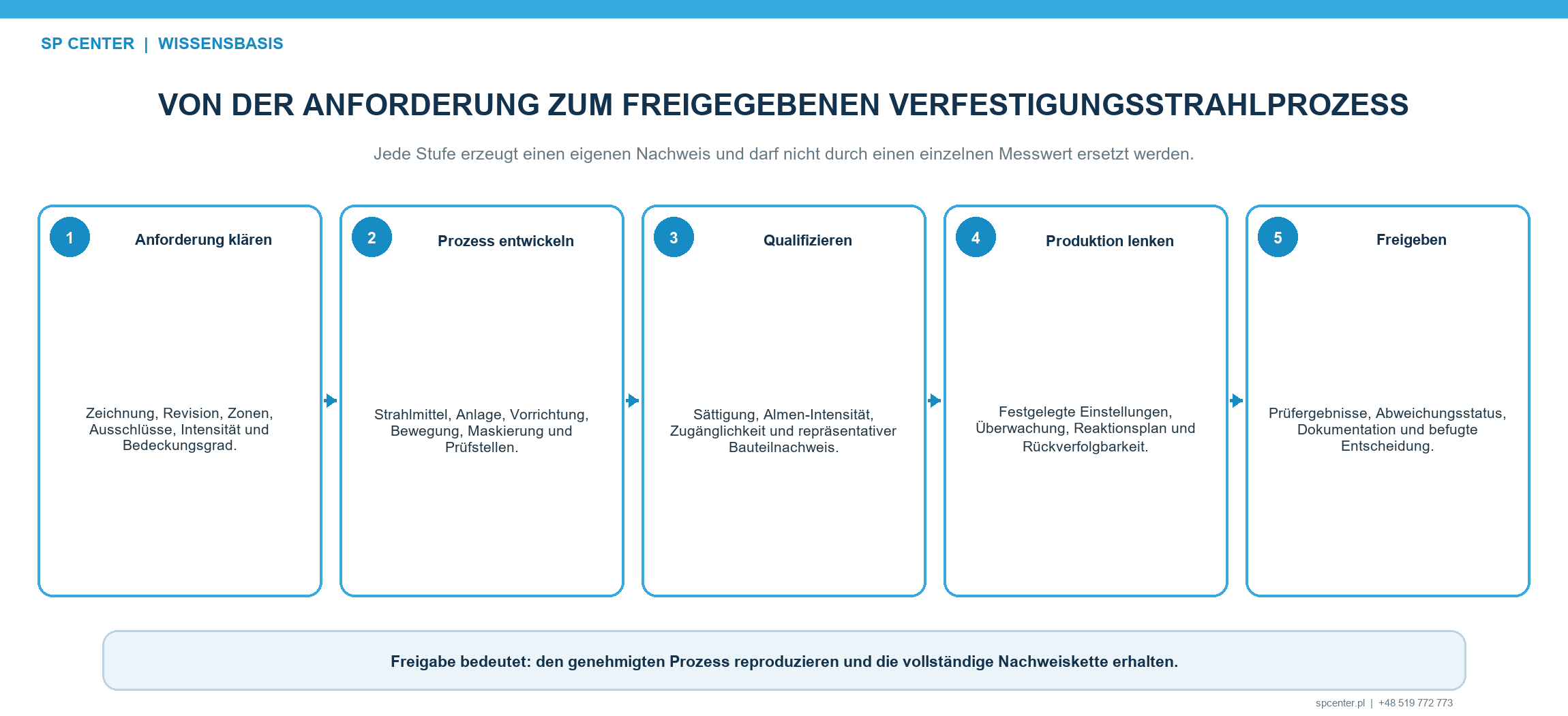

Abbildung 2. Eine qualifizierte Route verknüpft Bearbeitungsflächen, Strahlmittel und Anlage mit Prozessverifizierung und Bauteilabnahme.

Wie unterscheiden sich Almen-Intensität und Bedeckungsgrad?

Die Almen-Intensität beschreibt die standardisierte Strahlwirkung nach einem festgelegten Prüfstreifen-, Halter-, Messgeräte- und Sättigungsverfahren. Der Bedeckungsgrad bewertet nach der freigegebenen Prüfmethode, in welchem Umfang die geforderte Bauteiloberfläche Strahleindrücke aufweist. Eine korrekte Intensität belegt keinen vollständigen Bedeckungsgrad; ein vollständiger Bedeckungsgrad belegt umgekehrt nicht die korrekte Intensität.

Keiner der beiden Nachweise ist eine direkte Messung des Eigenspannungsprofils im Bauteil. Röntgendiffraktometrie oder andere Validierung kann durch den Kunden oder Qualifikationsplan gefordert sein, ersetzt aber nicht automatisch die laufende Verifizierung von Intensität, Bedeckungsgrad und Konfiguration.

Worin unterscheidet sich Verfestigungsstrahlen von Shot Blasting?

Verfestigungsstrahlen und Reinigungs- oder Vorbereitungsstrahlen (Shot Blasting) können ähnliche Zuführtechnik verwenden, verfolgen aber unterschiedliche Hauptziele und Abnahmelogiken. Verfestigungsstrahlen erzeugt einen qualifizierten Randschichtzustand. Shot Blasting dient vor allem der Reinigung, Entzunderung oder Oberflächenvorbereitung bis zu einem festgelegten Reinheitsgrad oder Profil.

Kriterium	Verfestigungsstrahlen	Reinigungs- und Vorbereitungsstrahlen
Hauptzweck	Kontrollierte Verbesserung der Randschicht	Reinigung, Entzunderung oder Oberflächenvorbereitung
Technisches Ergebnis	Qualifizierter Zustand der bearbeiteten Randschicht auf festgelegten Flächen	Vorgegebener Reinheitsgrad, Profil oder Vorbereitungszustand
Kernkontrollen	Intensität, Bedeckungsgrad, Strahlmittelzustand, Zuführung, Zugang, Bewegung und Maskierung	Strahlmittel, Zuführeinstellungen, Verweilzeit und Erfüllung des Vorbereitungsziels
Abnahmeschwerpunkt	Zeichnung, Prozessspezifikation, Intensität, Bedeckungsgrad und weitere aufgerufene Kriterien	Sauberkeit, Profil, Entfernung von Verunreinigungen oder Beschichtungsvorbereitung
Typische Anwendung	Ermüdungskritische Zahnräder, Federn, Wellen, Turbinen- und Strukturmerkmale	Entfernung von Rost, Zunder oder Beschichtungen und Vorbereitung für Folgeprozesse

Tabelle 2. Verfestigungsstrahlen und Shot Blasting benötigen jeweils eindeutige Prozessziele, Kontrollen und Abnahmenachweise.

Ein Bauteil kann beide Arbeitsgänge in verschiedenen Fertigungsstufen erfordern. Dann sind Reihenfolge, zulässiger Materialabtrag, Zwischenzustand, Maskierung, Flächen und Prüfanforderungen getrennt festzulegen.

Wann sollte Verfestigungsstrahlen erwogen werden?

Zeichnung, Kundenspezifikation oder freigegebene Reparaturanweisung ruft den Prozess auf.
Ein definiertes Oberflächenmerkmal ist ermüdungskritisch und zyklischer Zugspannung ausgesetzt.
Die erwartete Rissentstehung liegt an oder nahe einer zugänglichen Oberfläche.
Strahlmittel, Intensität, Bedeckungsgrad, Bewegung, Maskierung und Verformung sind beherrschbar.
Die Route kann an repräsentativen Bauteilen oder genehmigten Prüfkörpern qualifiziert werden.

Wann ist Verfestigungsstrahlen nicht die richtige Lösung?

Das eigentliche Ziel ist Reinigung, Rost- oder Zunderentfernung, Entschichtung oder Oberflächenvorbereitung.
Ein Fehler oder unzulässiger Werkstoffzustand muss zunächst technisch bewertet werden.
Das geforderte Merkmal ist mit einem qualifizierbaren Verfahren nicht zugänglich, schützbar oder prüfbar.
Parameter werden ohne technische Bewertung von einem anderen Werkstoff oder einer anderen Geometrie übernommen.
Die Begründung lautet lediglich, mehr Intensität oder Strahlzeit müsse besser sein.

Wie wird eine Prozessroute qualifiziert und freigegeben?

Die Qualifizierung verknüpft Bauteilanforderung, Anlage, Strahlmittel, Vorrichtung, Bewegung, Maskierung, Intensität, Bedeckungsgrad, Prüfung und Aufzeichnungen. Die Fertigungsfreigabe weist anschließend nach, dass die genehmigte Konfiguration und die vorgeschriebenen Kontrollen für den Auftrag verwendet wurden. Eine Prozessakkreditierung oder ein Qualitätsmanagementzertifikat unterstützt die Organisation, ersetzt aber weder Zeichnung noch Vertrag, Kundenzulassung oder auftragsspezifische Spezifikation.

Revisionen, Werkstoffzustand, Bearbeitungsflächen und Abnahmekriterien bestätigen.
Anlage, Vorrichtung, Bewegung, Zugang und Maskierung entwickeln.
Intensität für die erforderlichen Positionen festlegen und verifizieren.
Bedeckungsgrad und weitere Oberflächenabnahmekriterien nachweisen.
Eigenspannung, Ermüdung oder andere Bauteilvalidierung nur bei entsprechender Forderung durchführen.
Überwachung, Rückverfolgbarkeit, Reaktionsplan und Fertigungsaufzeichnungen freigeben.

Welche Angaben sind für eine Machbarkeitsprüfung erforderlich?

Benötigt werden freigegebene Zeichnung und Revision, Werkstoff und Wärmebehandlung, Bearbeitungs- und Ausschlusszonen, Spezifikationen, Anforderungen an Intensität und Bedeckungsgrad, Maße und Menge, Fertigungsfolge, Verformungs- und Oberflächengrenzen, Qualifikationsnachweise, Kundenzulassungen und geforderte Aufzeichnungen.

Häufig gestellte Fragen

Was bewirkt Verfestigungsstrahlen?

Das Verfahren verformt eine dünne Randschicht plastisch und kann nahe der bearbeiteten Oberfläche günstige Druckeigenspannungen erzeugen. Der technische Nutzen hängt von Werkstoff, Geometrie, Belastung und qualifiziertem Prozess ab.

Erhöht Verfestigungsstrahlen die Härte?

Die oberflächennahe Härte kann sich ändern, die Reaktion hängt jedoch von Werkstoff und Prozess ab. Eine Härtezunahme darf ohne entsprechende Anforderung weder vorausgesetzt noch als Abnahmekriterium verwendet werden.

Wie wird die Almen-Intensität bestimmt?

Die Intensität wird mit dem festgelegten Almen-Prüfstreifen, Halter und Messgerät nach dem aufgerufenen Sättigungs- und Verifizierungsverfahren bestimmt oder bestätigt. Sie ist keine direkte Eigenspannungsmessung am Bauteil.

Ist der Bedeckungsgrad mit der Strahlzeit gleichzusetzen?

Nein. Der Bedeckungsgrad beschreibt nach der freigegebenen Methode, wie vollständig die geforderte Fläche Strahleindrücke aufweist. Die Strahlzeit oder Bewegungshistorie ist eine Eingangsgröße, um diesen Zustand zu erreichen.

Können Reinigungsstrahlen und Verfestigungsstrahlen am selben Bauteil eingesetzt werden?

Ja, wenn jeder Arbeitsgang einen eindeutigen Zweck, eine festgelegte Reihenfolge, definierte Flächen und eigene Abnahmeanforderungen besitzt. Reinigung oder Vorbereitung ersetzt keine qualifizierte Verfestigungsstrahloperation.

Wie lässt sich die Eignung eines Bauteils beurteilen?

Zu prüfen sind Zeichnung, Werkstoff, Wärmebehandlung, ermüdungskritische Stelle, Zugang, Maskierung, Verformungsempfindlichkeit, Oberflächenanforderungen und Spezifikation. Anschließend muss die gewählte Route qualifiziert werden.

Die wichtigsten Punkte

Verfestigungsstrahlen ist kontrollierte Kaltumformung zur Randschichtverbesserung und kein Reinigungsverfahren.
Die direkte mechanische Wirkung liegt in der Nähe der bearbeiteten Oberfläche.
Almen-Intensität und Bedeckungsgrad sind getrennte Kontrollen.
Shot Blasting und Verfestigungsstrahlen können beide erforderlich sein, benötigen aber eigene Ziele und Abnahmen.
Zeichnung, Prozessspezifikation und qualifizierte Fertigungsroute bleiben maßgebend.
