Bedeckungsgrad beim Verfestigungsstrahlen

Was vollständiger Bedeckungsgrad bedeutet, wie er bestimmt und über einen qualifizierten Fertigungsweg beherrscht wird

Der Strahlmittelbedeckungsgrad beim kontrollierten Verfestigungsstrahlen (Shot Peening), im Folgenden Bedeckungsgrad, beschreibt den Umfang der Auftreffspuren auf der geforderten Bauteilfläche bei Bewertung mit einer freigegebenen Methode. Vollständiger Bedeckungsgrad beziehungsweise 100 % bedeutet, dass in der festgelegten Zone unter den definierten Prüfbedingungen keine sichtbar unbearbeiteten Stellen verbleiben. Er ist ein Merkmal der Oberflächenabnahme und weder Almen-Intensität noch Beaufschlagungszeit, Beschichtung oder Nachweis der Ermüdungsleistung.

Worin unterscheidet sich der Bedeckungsgrad von Intensität und Beaufschlagung?

Begriff	Beantwortete Frage	Nachweisgrenze
Almen-Intensität	Erzeugt der qualifizierte Strahl unter dem anwendbaren Almen-Aufbau die geforderte Intensität?	Prozessverifizierung; keine Abnahme der Bauteiloberfläche
Bedeckungsgrad	Zeigt die geforderte Bauteilfläche den festgelegten Umfang an Auftreffspuren?	Oberflächenabnahme am Bauteil; kein Nachweis der Intensität
Beaufschlagung	Wie lange oder mit wie vielen Durchläufen wirkt der qualifizierte Strahl auf die Fläche?	Prozesseingabe zum Erreichen des Bedeckungsgrades; kein eigenständiges Abnahmeergebnis
Abnahme des Oberflächenzustands	Ist die bearbeitete Fläche frei von unzulässigen Schäden, Verunreinigungen oder anderen festgelegten Fehlern?	Gesonderte Abnahmekriterien am Bauteil
Bauteilvalidierung	Erzeugt der qualifizierte Ablauf das geforderte Eigenspannungs-, Ermüdungs- oder Funktionsergebnis?	Bauteil- oder Probenachweis, wenn ausdrücklich gefordert

Tabelle 1. Intensität, Bedeckungsgrad, Beaufschlagung, Oberflächenzustand und Validierung unterstützen unterschiedliche Entscheidungen.

Was bedeutet 100 % Bedeckungsgrad?

Ein Bedeckungsgrad von 100 % bedeutet vollständige Bedeckung der geforderten Fläche ohne sichtbar unbearbeitete Stellen bei Bewertung mit der freigegebenen Methode. Die Angabe bleibt unvollständig, solange Prüfzone, Oberflächenzustand, Reinigung, Beleuchtung, Betrachtungswinkel, Vergrößerung, Stichproben- oder Vollflächenregel und Abnahmebefugnis nicht bekannt sind.

Der Bedeckungsgrad ist methodenabhängig, weil Oberflächenfinish, Größe der Auftreffspuren, Kontrast, Beleuchtung, Vergrößerung und Geometrie die Empfindlichkeit beeinflussen. Ein Ergebnis bei einer bestimmten Vergrößerung oder auf einer offenen Vergleichsfläche lässt sich nicht automatisch auf jede Stelle des Bauteils übertragen.

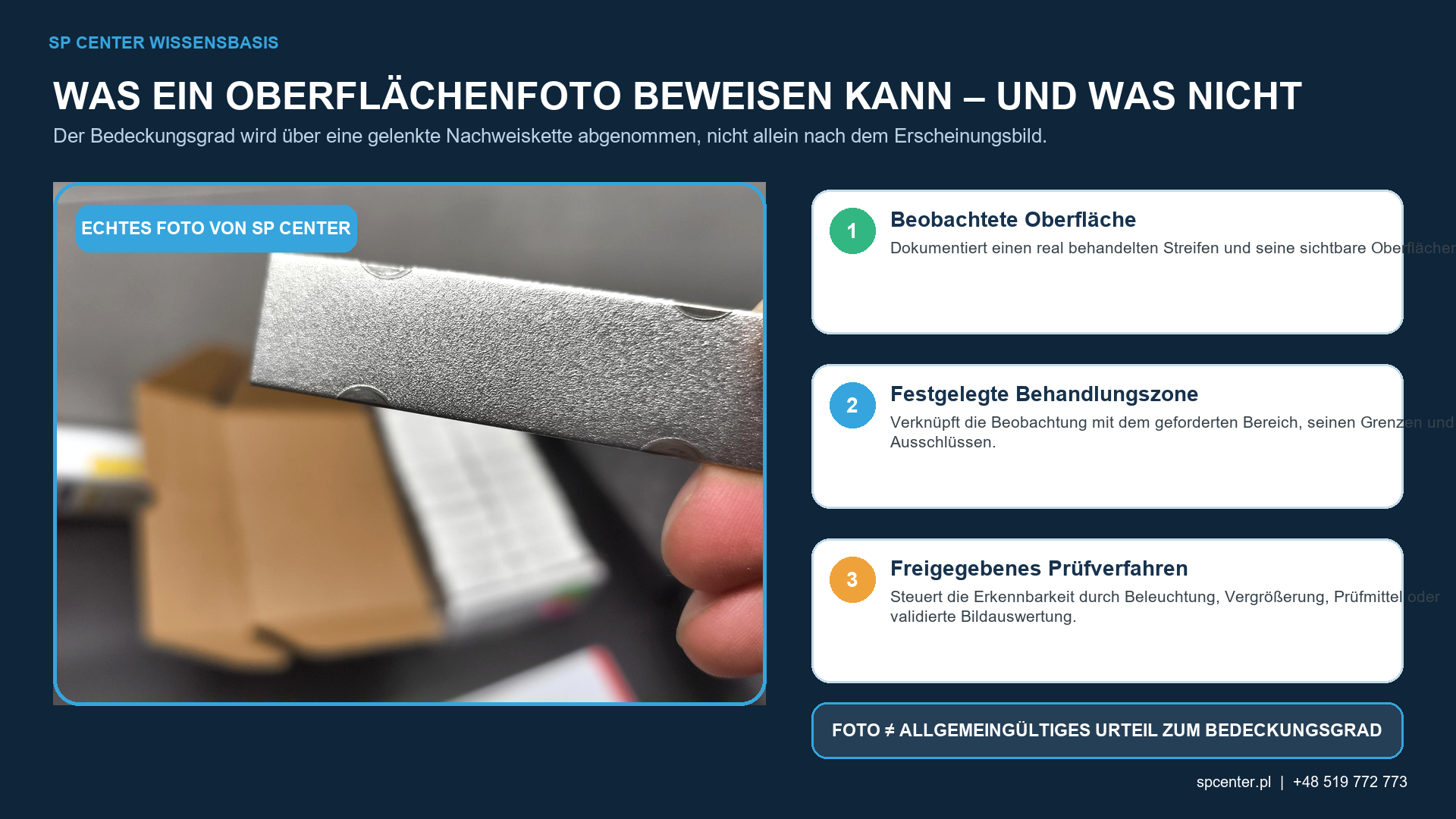

Abbildung 1. Ein Bild der tatsächlichen Oberfläche kann die Nachweiskette unterstützen, ist aber kein allgemeingültiger alleiniger Beleg für vollständigen Bedeckungsgrad.

Wie entwickelt sich der Bedeckungsgrad?

Zu Beginn entstehen voneinander getrennte Auftreffspuren. Mit fortschreitender Beaufschlagung füllen neue Spuren zuvor unberührte Bereiche und überlagern zunehmend vorhandene Eindrücke. Der sichtbare Bedeckungsgrad wächst deshalb immer langsamer, je kleiner und seltener die verbleibenden unbearbeiteten Stellen werden.

Dieses statistische Verhalten hebt die Abnahmeforderung nicht auf. Die Serie muss einen qualifizierten Fertigungsweg reproduzieren, der die vollständige festgelegte Geometrie zuverlässig bearbeitet. Sie darf nicht allein deshalb gestoppt werden, weil ein bequem zugänglicher Ausschnitt erstmals vollständig erscheint.

Was bedeuten 150 % und 200 % Bedeckungsgrad?

Verwendet die maßgebende Anforderung Prozentwerte über 100 %, beschreiben sie üblicherweise zusätzliche Beaufschlagung relativ zur qualifizierten Zeit bis zum vollständigen Bedeckungsgrad bei unveränderten Bedingungen. T100 dient in diesem Artikel ausschließlich als praktische Bezeichnung dieser Zeit und wird nicht als allgemeingültiges Normsymbol dargestellt.

Anforderung	Praktische Bedeutung	Bedingung
100 % Bedeckungsgrad	Vollständige Bedeckung der geforderten Fläche ohne sichtbar unbearbeitete Stellen bei Prüfung mit der freigegebenen Methode	Methode, Beleuchtung, Vergrößerung, Fläche und Abnahmeregel sind festgelegt
150 % Bedeckungsgrad	Gesamtbeaufschlagung entsprechend dem 1,5-Fachen der qualifizierten Zeit bis 100 %, wenn die maßgebende Anforderung diese Konvention verwendet	Qualifizierte Bedingungen bleiben unverändert
200 % Bedeckungsgrad	Gesamtbeaufschlagung entsprechend dem Zweifachen der qualifizierten Zeit bis 100 %, wenn aufgerufen	Beaufschlagungsmultiplikator und keine physische Bedeckung von 200 % der Fläche

Tabelle 2. Werte über 100 % beschreiben bei entsprechender Forderung Beaufschlagungsmultiplikatoren und keine physische Bedeckung von mehr als der vorhandenen Fläche.

Zusätzliche Beaufschlagung verbessert die Ermüdungsleistung nicht automatisch. Abhängig von Werkstoff, Geometrie, Strahlmittel und Beanspruchungsniveau des Prozesses kann eine übermäßige Behandlung Rauheit erhöhen, Kanten schädigen, dünne Bereiche verziehen oder einen anderen unzulässigen Oberflächenzustand erzeugen.

Wie wird der Bedeckungsgrad bestimmt?

Bewertungsmethode	Geeignete Anwendung	Qualifikationsbedarf oder Grenze
Direkte Sichtprüfung	Erkennt verbleibende unbearbeitete Stellen auf zugänglichen Flächen	Beleuchtung, Sauberkeit, Winkel, Vergrößerung und Prüferkompetenz beeinflussen die Empfindlichkeit
Vergrößerte Sichtprüfung	Verbessert die Erkennung kleiner Restflächen und feiner Auftreffspuren	Gesichtsfeld, Schärfentiefe und vollständiges Absuchen der Fläche müssen beherrscht sein
Fotografischer Nachweis	Dokumentiert Ort und unterstützt Rückverfolgbarkeit oder fachliche Prüfung	Ein Foto zeigt nur den aufgenommenen Ausschnitt und ersetzt nicht die freigegebene Entscheidungsmethode
Fluoreszenz- oder Tracerverfahren	Liefert indirekten Nachweis für Strahlzugang und Abtrag einer qualifizierten Beschichtung	Muss für den Fertigungsweg genehmigt, qualifiziert und mit der maßgebenden Bedeckungsgradmethode korreliert sein
Digitale Bildauswertung	Kann eine wiederholbare Quantifizierung in einem definierten Aufbau unterstützen	Schwellwerte, Auflösung, Stichprobe, Algorithmus und Messsystemfähigkeit sind zu qualifizieren

Tabelle 3. Die ausgewählte Methode muss zur Oberfläche passen und mit einer definierten Abnahmeentscheidung verbunden sein.

Fluoreszenz- und Tracerverfahren sind indirekt. Sie können Strahlzugang oder verbleibende Beschichtung sichtbar machen, doch Beschichtungssystem, Auftrag, Aushärtung, Prüfbedingungen, Abtrag, Grenzwert und Korrelation müssen für den Fertigungsweg qualifiziert sein. Ein Tracerergebnis ist kein allgemeingültiger direkter Nachweis der Auftreffspuren.

Warum ist komplexe Geometrie schwierig?

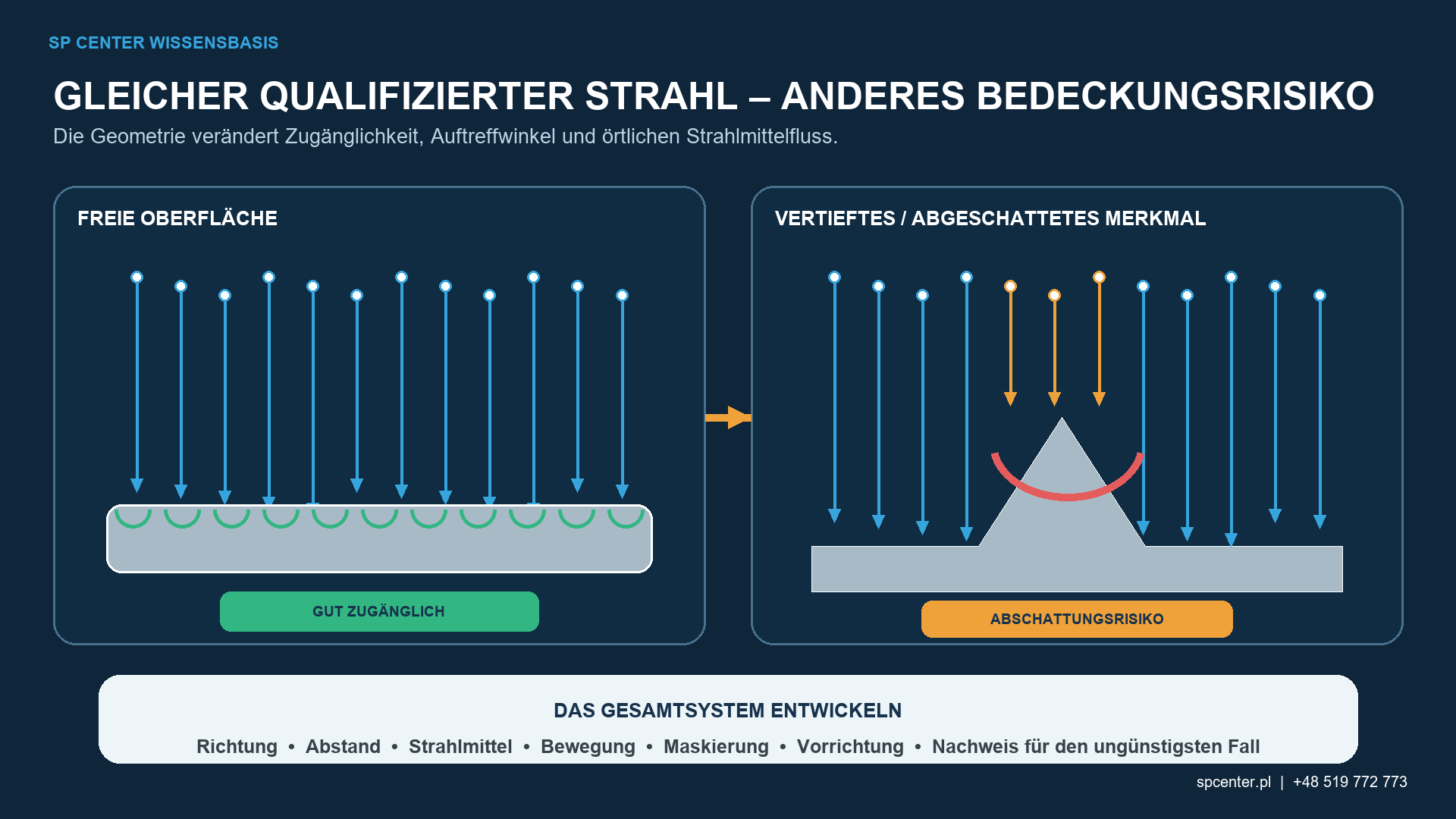

Abbildung 2. Ein Strahl, der eine offene Fläche vollständig erreicht, kann in einer unzugänglichen Vertiefung dennoch unvollständigen Bedeckungsgrad hinterlassen.

Geometrierisiko	Ursache unvollständiger Bedeckung	Typische technische Reaktion
Verrundung oder Kerbgrund	Auftreffwinkel und benachbarte Flächen schirmen den kritischen Radius ab	Gezielte Orientierung, Düsen- oder Schleuderradausrichtung, Vorrichtung und lokale Verifizierung
Bohrung oder tiefe Vertiefung	Begrenzte Sichtlinie und Strahlmittelaustritt verändern den Strahl	Geeignete Lanze oder Düse, definierter Vorschub, Strahlmittelentfernung und repräsentative Validierung
Zahnrad oder Keilwelle	Flanken und Zahn- beziehungsweise Nutgründe erhalten unterschiedliche Zugänglichkeit und Verweilzeit	Gelenkte Teilung, Orientierung und Prüfung kritischer Zonen
Maskierungsgrenze	Maskenlage und Rückprall erzeugen Übergang oder Abschattung	Qualifizierte Maske, Grenztoleranz und vollständige Prüfung des Übergangs
Dünner oder flexibler Bereich	Längere Beaufschlagung kann Verzug erzeugen, bevor das Zugangsproblem gelöst ist	Ausgewogene Beaufschlagung, Abstützung, Maßprüfung und Überarbeitung des Fertigungswegs

Tabelle 4. Zugangsprobleme erfordern angepasste Strahlführung, Vorrichtung oder Verifizierung; zusätzliche Zeit kann zugängliche Bereiche überbeanspruchen, ohne die abgeschattete Fläche zu erreichen.

Der Nachweis muss die tatsächliche kritische Stelle betreffen. Ein Ergebnis auf einer offenen Nachbarfläche, einem Almen-Prüfstreifenhalter oder einem leicht fotografierbaren Ausschnitt belegt keine Bearbeitung in Bohrung, Kerbgrund, Vertiefung oder Maskierungsübergang.

Warum kann längere Beaufschlagung unvollständige Bedeckung nicht beheben?

Kann der Strahl die Fläche nicht erreichen, reproduziert mehr Zeit dieselbe Abschattung. Der zugängliche Bereich erhält zusätzliche Einschläge, während die unzugängliche Stelle unbehandelt bleibt. Erforderlich sein können eine andere Düse, Schleuderradausrichtung, Bauteilorientierung, Vorrichtung, Bewegungsbahn, Strahlmittelzufuhr oder eine genehmigte lokale Methode.

Vor einer Änderung sind Auswirkungen auf Almen-Intensität, Strahlmittelverhalten, Grenzen, Verzug, Oberflächenzustand und Qualifikation zu bewerten. Fertigungspersonal darf keine zusätzlichen Durchläufe außerhalb der gelenkten Arbeitsanweisung improvisieren.

Warum ist vollständiger Bedeckungsgrad notwendig, aber nicht hinreichend?

Vollständiger Bedeckungsgrad bestätigt nur den festgelegten Oberflächennachweis unter der freigegebenen Methode. Er zeigt nicht, ob der Strahl die Almen-Intensität eingehalten hat, das Strahlmittel innerhalb seiner Zustandsgrenzen lag, das Bauteil frei von unzulässigen Schäden ist oder ein bestimmtes Eigenspannungs- oder Ermüdungsergebnis entstand.

Nachweisebene	Repräsentativer Nachweis	Unterstützte Entscheidung
Prozessverifizierung	Almen-Aufbau und Ergebnis, Strahlmittelzustand, Anlage, Programm, Bewegung, Durchsatz, Druck oder Schleuderraddrehzahl und Überwachung	Qualifizierter Strahl und Konfiguration wurden eingehalten
Oberflächenabnahme	Bedeckungsgradmethode, vollständige geforderte Fläche, Grenzen, Oberflächenzustand, Prüfer und Entscheidung	Bauteiloberfläche erfüllt die aufgerufenen Abnahmekriterien
Bauteilvalidierung	Eigenspannungstiefenprofil, Ermüdung, Verzug, Rauheit oder Funktionsprüfung bei Forderung	Fertigungsweg erzeugt das festgelegte Bauteilergebnis innerhalb der Qualifikationsgrundlage

Tabelle 5. Prozessverifizierung, Oberflächenabnahme am Bauteil und Bauteilvalidierung sind getrennte Nachweisebenen.

Wie wird der Bedeckungsgrad für die Serie qualifiziert und beherrscht?

Geforderte und ausgeschlossene Flächen, Grenzen und Prüfmethode genau definieren.
Zugang, Vorrichtung, Bauteilbewegung, Strahlführung und Beaufschlagungsroute an repräsentativer Geometrie festlegen.
Zeit bis zum vollständigen Bedeckungsgrad unter beherrschten Bedingungen bestimmen und gegebenenfalls den aufgerufenen Multiplikator anwenden.
Anlage, Programm, Vorrichtung, Strahlmittel, Düse oder Schleuderrad, Bewegung, Durchsatz und Prüfbedingungen dokumentieren.
Prozessstrahl wie gefordert verifizieren und die tatsächliche Bauteiloberfläche gesondert abnehmen.
Änderungen an Anlage, Vorrichtung, Strahlmittel, Geometrie, Programm, Bewegung, Maskierung und Methode beherrschen.
Aufzeichnungen aufbewahren, die Charge, Fertigungsweg, Prüfer und Entscheidung verbinden.

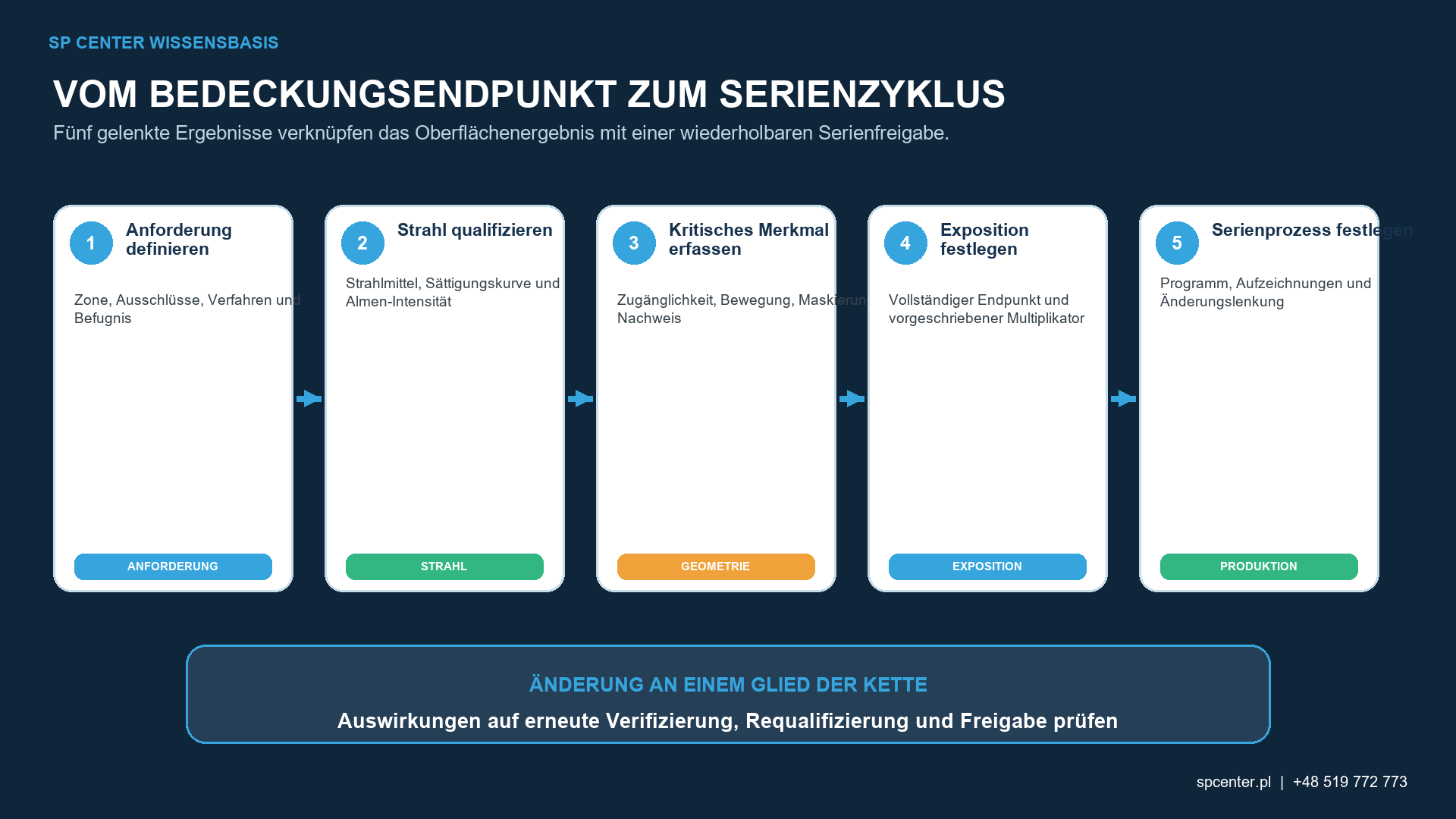

Abbildung 3. Die Serienfertigung reproduziert einen qualifizierten Ablauf; Änderungen an Zugang, Bewegung, Strahlmittel oder Prüfung erfordern eine Folgenbewertung.

Was muss eine Bedeckungsgradanforderung enthalten?

Geforderte Fläche, Zonenkennungen, Grenzen, Ausschlüsse und Übergänge.
Zielwert und gegebenenfalls zulässige Beaufschlagungskonvention über 100 %.
Direkte oder indirekte Bewertungsmethode und deren Qualifikationsstatus.
Reinigung, Beleuchtung, Betrachtungswinkel, Vergrößerung und Voraussetzungen des Oberflächenzustands.
Vollflächen- oder Stichprobenregel, repräsentative Stellen und Maßnahmen für schwierige Geometrie.
Abnahmebefugnis, Aufzeichnungen, Rückverfolgbarkeit und Reaktion auf ein nicht eindeutiges Ergebnis.
Änderungs-, Requalifizierungs- und Kundenmitteilungsanforderungen.

Häufige Spezifikationsfehler

Bedeckungsgrad und Almen-Intensität werden gleichgesetzt.
„200 % Bedeckungsgrad“ wird ohne Beaufschlagungskonvention angegeben.
Vollständiger Bedeckungsgrad wird ohne Fläche oder Prüfmethode gefordert.
Tracerverfahren wird ohne routenspezifische Genehmigung und Korrelation eingesetzt.
Längere Beaufschlagung soll Zugang oder Abschattung ersetzen.
Eine offene Fläche wird abgenommen, während Kerbgründe, Bohrungen oder Maskierungsgrenzen unberücksichtigt bleiben.
Bedeckungsgrad gilt fälschlich als Beleg für Eigenspannung, Ermüdungslebensdauer oder Schadensfreiheit.

Häufig gestellte Fragen

Was ist der Bedeckungsgrad beim Verfestigungsstrahlen?

Der Bedeckungsgrad beschreibt, in welchem Umfang die geforderte Bauteilfläche nach einer freigegebenen Methode Auftreffspuren des Strahlmittels zeigt. Er ist ein Merkmal der Oberflächenabnahme und weder Almen-Intensität noch Schichtdicke.

Was bedeutet 100 % Bedeckungsgrad?

Die geforderte Fläche ist vollständig bedeckt und zeigt unter der festgelegten Prüfmethode, Beleuchtung, Vergrößerung und Abnahmeregel keine sichtbar unbearbeiteten Stellen. Methode und Bereich müssen eindeutig definiert sein.

Ist Bedeckungsgrad dasselbe wie Almen-Intensität?

Nein. Die Almen-Intensität verifiziert den qualifizierten Strahl unter dem anwendbaren Almen-Aufbau. Der Bedeckungsgrad bewertet die Bauteiloberfläche. Ein konformes Ergebnis ersetzt das jeweils andere nicht.

Worin unterscheiden sich Bedeckungsgrad und Beaufschlagung?

Der Bedeckungsgrad ist das beobachtete Oberflächenergebnis. Die Beaufschlagung ist die gelenkte Strahlzeit oder Anzahl der Durchläufe, mit der dieses Ergebnis erreicht wird. Sie ist eine Prozesseingabe.

Wie wird der Bedeckungsgrad geprüft?

Anzuwenden ist die in Zeichnung oder Prozessspezifikation aufgerufene Methode. Direkte oder vergrößerte Sichtprüfung ist verbreitet; Tracer- oder Digitalverfahren benötigen Genehmigung, Qualifizierung und gegebenenfalls Korrelation.

Was bedeuten 150 % oder 200 % Bedeckungsgrad?

Wenn die maßgebende Anforderung diese Konvention verwendet, sind damit Beaufschlagungsmultiplikatoren relativ zur qualifizierten Zeit bis 100 % gemeint. Die physische Fläche wird nicht zu mehr als 100 % bedeckt.

Wie wird der Bedeckungsgrad an komplexer Geometrie verifiziert?

Zugang, Orientierung, Bewegung, Vorrichtung und Prüfung sind an repräsentativer Geometrie zu qualifizieren. Lokale oder indirekte Hilfsmittel dürfen nur genehmigt und korreliert eingesetzt werden; Abschattung wird nicht durch beliebig längere Beaufschlagung behoben.

Die wichtigsten Punkte

Bedeckungsgrad ist der Nachweis von Auftreffspuren auf der festgelegten Bauteilfläche.
Vollständiger Bedeckungsgrad hängt von Methode und Bereich ab.
Intensität, Bedeckungsgrad und Beaufschlagung beantworten unterschiedliche Fragen.
Prozentwerte über 100 % sind bei entsprechender Forderung Beaufschlagungsmultiplikatoren.
Komplexe Geometrie benötigt qualifizierten Zugang, Bewegung und lokale Verifizierung.
Vollständiger Bedeckungsgrad ersetzt weder Oberflächenabnahme noch Bauteilvalidierung.
