Wie visuelle Bewertung, Tracerverfahren und digitale Bildanalyse eine belastbare Oberflächenabnahme am Bauteil unterstützen
Der Bedeckungsgrad beim Verfestigungsstrahlen beschreibt, in welchem Umfang die geforderte Bauteilfläche von Strahlmittelauftreffern erfasst wurde. Bei 100 % ist die gesamte geforderte Fläche mit Auftreffeindrücken bedeckt und zeigt bei Bewertung mit der freigegebenen Methode und den festgelegten Betrachtungsbedingungen keine sichtbaren unbehandelten Bereiche. Der Bedeckungsgrad ist weder Almen-Intensität noch Beaufschlagungszeit, Oberflächenschädigung oder Beschichtungsanteil. Eine zuverlässige Prüfung trennt deshalb die Bauteiloberfläche von der Verifizierung des Strahlmittelstroms.
Welche Frage muss die Bedeckungsgradprüfung beantworten?
Zu klären ist, ob die gesamte zeichnungsdefinierte Behandlungszone die geforderte Bedeckung durch Auftreffeindrücke erhalten hat und ob Grenzen, Ausschlusszonen und empfindliche Merkmale akzeptabel geblieben sind. Das Prüfverfahren muss unbehandelte Inseln, Maskierungsübergänge und schwierige Geometrien im tatsächlichen Oberflächenzustand erkennen können. Ein Ergebnis an einer gut zugänglichen ebenen Fläche gibt Radius, Bohrung, Wurzel, Kante oder abgeschattetes Merkmal nicht automatisch frei.
Zeichnung, Prozessspezifikation und Kundenzusatz legen Bedeckungsgrad und zulässiges Bewertungsverfahren fest. SAE J2277 behandelt die Bestimmung des Bedeckungsgrads beim Verfestigungsstrahlen. Die konkrete Anwendung richtet sich jedoch nach der für den Auftrag aufgerufenen Revision. Dieser Beitrag legt keine allgemeingültige Vergrößerung, Beleuchtungsstärke oder Bildschwelle fest.
Welche Prüfverfahren stehen zur Verfügung?
| Verfahrensgruppe | Sinnvoller Einsatz | Wesentliche Grenze |
|---|---|---|
| Direkte visuelle oder vergrößerte Prüfung | Bewertung der Bedeckung durch Auftreffeindrücke auf zugänglichen Bauteilflächen unter den aufgerufenen Betrachtungsbedingungen | Abhängig von Beleuchtung, Oberflächenzustand, Zugänglichkeit und dicht überlagerten Eindrücken |
| Fluoreszenz- oder Tracerverfahren | Indirekter Hinweis auf unbehandelte oder unzureichend beaufschlagte Bereiche komplexer Geometrien | Material, Auftrag, Auswertung und Korrelation müssen freigegeben sein; die Anzeige ist nicht das Auftreffmuster selbst |
| Digitale Bildanalyse | Reproduzierbare Bildaufnahme, Segmentierung und quantitativer Vergleich bei qualifiziertem Verfahren | Algorithmus und Schwellenwerte können Reflexe, Verschmutzung, Rauheit oder überlagerte Eindrücke falsch zuordnen |
| Zeugenprobe oder repräsentatives Muster | Hilfsmittel bei Entwicklung, Korrelation oder Überwachung, sofern zugelassen | Belegt nicht automatisch die vollständige zeichnungsdefinierte Bauteilfläche |
Tabelle 1. Die Auswahl richtet sich nach Bauteil, Oberfläche, Geometrie und vertraglicher Forderung. Indirekte oder digitale Methoden sind nicht allein aufgrund ihrer Zweckmäßigkeit zulässig.
Wie wird die direkte visuelle Prüfung beherrscht?
- Behandlungsgrenze, Ausschlusszonen, geforderten Bedeckungsgrad und aufgerufenes Prüfverfahren bestätigen.
- Sicherstellen, dass die Oberfläche im freigegebenen Zustand vorliegt: sauber, zugänglich und ohne störende Maskierung oder Verunreinigung.
- Vorgeschriebene Betrachtungsbedingungen einschließlich Beleuchtung, Vergrößerung und Orientierung anwenden.
- Die gesamte geforderte Fläche systematisch prüfen, einschließlich Übergängen, Radien, Bohrungen, Kanten und abgeschatteten Bereichen.
- Ergebnis und unsichere Stellen dokumentieren; keine Annahme aus Anlagenparametern oder benachbarten Merkmalen ableiten.
- Mehrdeutige Anzeigen vor Freigabe über den kontrollierten Entscheidungsweg eskalieren.
Warum sind Beleuchtung und Oberflächenzustand entscheidend?
Auftreffeindrücke werden über Reflexionsänderung, Textur und lokale Topografie erkannt. Gerichtete Reflexe können Eindrücke verdecken, während Schatten unbehandelte Flächen vortäuschen können. Oxid, Beschichtung, Schmutz, eingebettetes Strahlmittel, vorheriges Strahlen oder eine sehr raue Eingangsoberfläche können den Kontrast mindern oder falsche Merkmale erzeugen. Die Prüfanweisung muss deshalb eine reproduzierbare Betrachtungsanordnung und den gültigen Bereich der Oberflächenzustände festlegen.
Liegt die tatsächliche Oberfläche außerhalb des qualifizierten Bereichs, darf nicht einfach die Annahmeschwelle abgesenkt werden. Das Bauteil ist zu sperren, bis Prüfweg, zulässige Reinigung und Kundenvorgaben bewertet sind.
Wie wird eine digitale Bildanalyse qualifiziert?
| Kontrollebene | Festzulegende Größen | Nachweis |
|---|---|---|
| Prüfgrenze | Behandlungs- und Ausschlusszonen, Übergänge und schwer zugängliche Merkmale | Kontrollierte Zeichnung oder Prüfplan |
| Bildaufnahme | Beleuchtungsrichtung und -stabilität, Vergrößerung, Fokus, Maßstab, Kameraposition und Oberflächenvorbereitung | Freigegebene Arbeitsanweisung und Bilddatensatz |
| Auswertung | Prüfbereich, Algorithmusversion, Schwellenwerte, Artefaktbehandlung und Eingriff des Prüfers | Qualifizierte Softwarekonfiguration und Änderungsprotokoll |
| Annahme | Definition der vollständigen Bedeckung, Behandlung unklarer Bereiche und Eskalationsweg | Freigegebene Annahmekriterien und dokumentierte Entscheidung |
Tabelle 2. Ein qualifiziertes digitales Verfahren beherrscht sowohl die optische Messung als auch die Auswertung. Eine von der Software ausgegebene Prozentzahl ist ohne Konfiguration und Korrelation nicht belastbar.
Die Qualifizierung muss repräsentative Werkstoffe, Oberflächenausführungen, Auftreffmuster, Geometrien und erwartete Artefakte einbeziehen. Ergebnisse sind mit dem freigegebenen Referenzverfahren zu vergleichen und hinsichtlich falsch-positiver sowie falsch-negativer Klassifizierungen zu bewerten. Änderungen von Software, Kamera, Beleuchtung, Schwellenwerten oder Oberflächenfamilie unterliegen der Änderungskontrolle und gegebenenfalls Requalifizierung.
Wie sind Fluoreszenz- und Tracerverfahren zu behandeln?
Tracer können unbehandelte Bereiche besonders an komplexer Geometrie leichter erkennbar machen, bleiben jedoch indirekte Verfahren. Auftragsmenge, Trocknung oder Aushärtung, Beleuchtung, Betrachtungswinkel, Verunreinigung und Entfernung beeinflussen die Anzeige. Das vollständige Verfahren erfordert daher Freigabe und Qualifizierung einschließlich Korrelation mit dem anwendbaren Annahmeverfahren sowie Kontrollen gegen unzulässige Bauteil- oder Folgewirkungen.

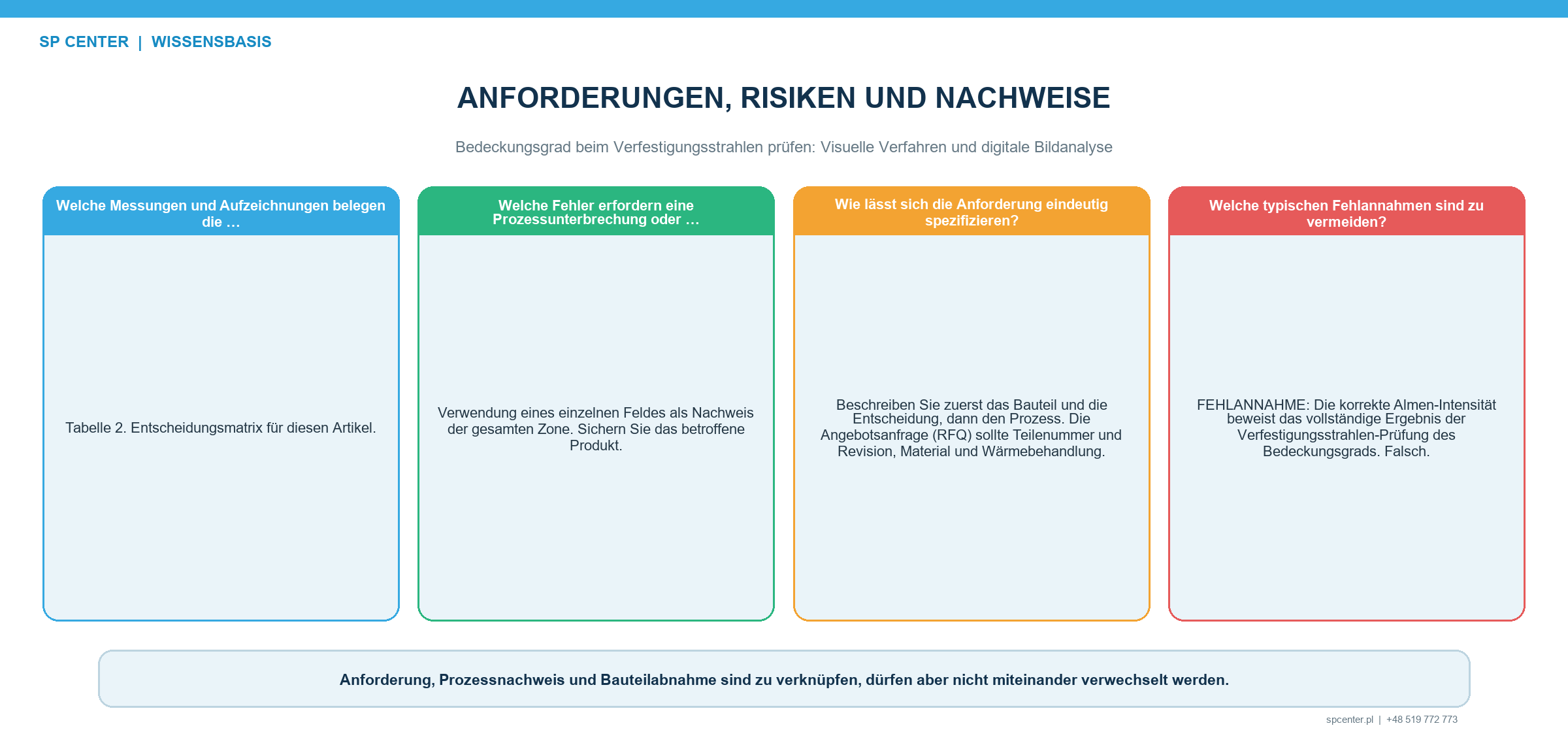

Welche Befunde erfordern Wiederholungsprüfung oder technische Bewertung?
- Reflex oder Schatten verdeckt das Auftreffmuster.
- Raue, beschichtete, verunreinigte oder zuvor gestrahlte Oberfläche liegt außerhalb des qualifizierten Zustands.
- Das digitale Ergebnis ändert sich wesentlich nach Anpassung eines Schwellenwerts.
- Radius, Bohrung oder Maskierungsgrenze bleibt nicht eindeutig bewertbar.
- Bild, Maßstab, Prüfbereich oder Softwarekonfiguration ist nicht rückverfolgbar.
Nachstrahlen ist keine automatische Reaktion auf eine unklare Anzeige. Zuvor sind kumulative Beaufschlagung, Oberflächenzustand, Maße und die maßgebenden Nacharbeitsregeln zu bewerten.
Welche Aufzeichnungen sichern eine rückverfolgbare Abnahme?
- Teilenummer, Zeichnung und Revision, Behandlungs- und Ausschlusszonen.
- Aufgerufener Bedeckungsgrad, Prüfanweisung und anwendbare Verfahrensrevision.
- Oberflächenzustand, Beleuchtung, Vergrößerung, Orientierung und Prüfmittelkennung.
- Geforderte Bild- oder Traceraufzeichnungen mit Maßstab und geprüftem Bereich.
- Softwareversion, Auswertekonfiguration, Schwellenwerte, Prüfer und manuelle Eingriffe.
- Ergebnis, unklare Anzeigen, Wiederholungsprüfung, Abweichung und endgültige Entscheidung.
Häufig gestellte Fragen
Was bedeutet 100 % Bedeckungsgrad beim Verfestigungsstrahlen?
Die gesamte geforderte Fläche ist mit Auftreffeindrücken bedeckt und zeigt bei Bewertung mit der freigegebenen Methode und den festgelegten Betrachtungsbedingungen keine sichtbaren unbehandelten Bereiche. Maßgebend sind Spezifikation und Kundenvorgaben.
Bedeutet 200 % Bedeckungsgrad doppelt so viele sichtbare Eindrücke?
Üblicherweise nicht. Definiert die maßgebende Forderung 200 % über die Beaufschlagungszeit, entspricht dies einer Gesamtbeaufschlagungszeit, die dem Doppelten der Zeit bis zum Erreichen von 100 % entspricht. Das aufgerufene Dokument ist maßgebend.
Kann die Almen-Intensität den Bedeckungsgrad am Bauteil nachweisen?
Nein. Die Almen-Intensität verifiziert den Strahlmittelstrom unter definierten Referenzbedingungen. Der Bedeckungsgrad ist ein Merkmal der Bauteiloberfläche und erfordert eine eigene freigegebene Prüfung.
Ist digitale Bildanalyse automatisch objektiver?
Nein. Sie verbessert die Wiederholbarkeit nur, wenn Bildaufnahme, Softwareversion, Schwellenwerte, Artefaktbehandlung und Prüferentscheidungen beherrscht sind und das Verfahren für die relevante Oberfläche qualifiziert wurde.
Sind Fluoreszenz-Tracer eine direkte Bedeckungsgradmessung?
Nein. Sie sind indirekte Hilfsmittel und erfordern Freigabe, Qualifizierung sowie Korrelation mit dem anwendbaren Annahmeverfahren für Prozess und Bauteil.
Was ist bei unklarem Bedeckungsgrad zu tun?
Die Annahme darf nicht aus Intensität, Zykluszeit oder einer benachbarten Fläche abgeleitet werden. Die Prüfung ist nach dem freigegebenen Verfahren zu wiederholen oder zu eskalieren; das Bauteil bleibt bis zur Entscheidung gesperrt.
Die wichtigsten Punkte
- Der Bedeckungsgrad beantwortet, ob die geforderte Bauteilfläche beaufschlagt wurde; die Intensität verifiziert den Strahlmittelstrom.
- 100 % bedeuten vollständige Bedeckung ohne sichtbare unbehandelte Bereiche nach der freigegebenen Bewertungsmethode.
- Beleuchtung, Zugang und Oberflächenzustand bestimmen wesentlich die Zuverlässigkeit visueller Prüfung.
- Digitale sowie tracer- oder markierstoffgestützte Verfahren erfordern Freigabe, Qualifizierung und Korrelation.
- Unklare Bedeckung erfordert kontrollierte Wiederholungsprüfung oder Entscheidung, nicht Ableitung aus Almen-Ergebnis oder Zykluszeit.
Weiterführende Leitfäden von SP Center
- Bedeckungsgrad beim Verfestigungsstrahlen
- 100 % und 200 % Bedeckungsgrad
- Almen-Intensität beim Verfestigungsstrahlen
Technische Quellen
1. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
Hinweis zu Normen: Maßgebend bleiben die für das Programm in Zeichnung, Vertrag und Kundenvorgaben aufgerufenen Dokumente und Revisionen.
