Kontroll av täckningsgrad vid kulpening

Hur visuell bedömning, spårningsmetoder och digital bildanalys kan stödja försvarbar acceptans av komponenter och ytor

Kulpeningstäckning är den utsträckning i vilken den specificerade komponentytan har påverkats av kulpeningsmediet. Vid 100 %-täckningsgrad är det erforderliga området helt täckt av stötar utan synliga obehandlade områden vid utvärdering med den godkända metoden och visningsförhållandena. Täckningsgrad är inte Almenintensitet, exponeringstid, ytskada eller en beläggningsprocent. Tillförlitlig inspektion börjar med att separera komponent-yta-frågan från verifiering av kulpeningsstrålen.

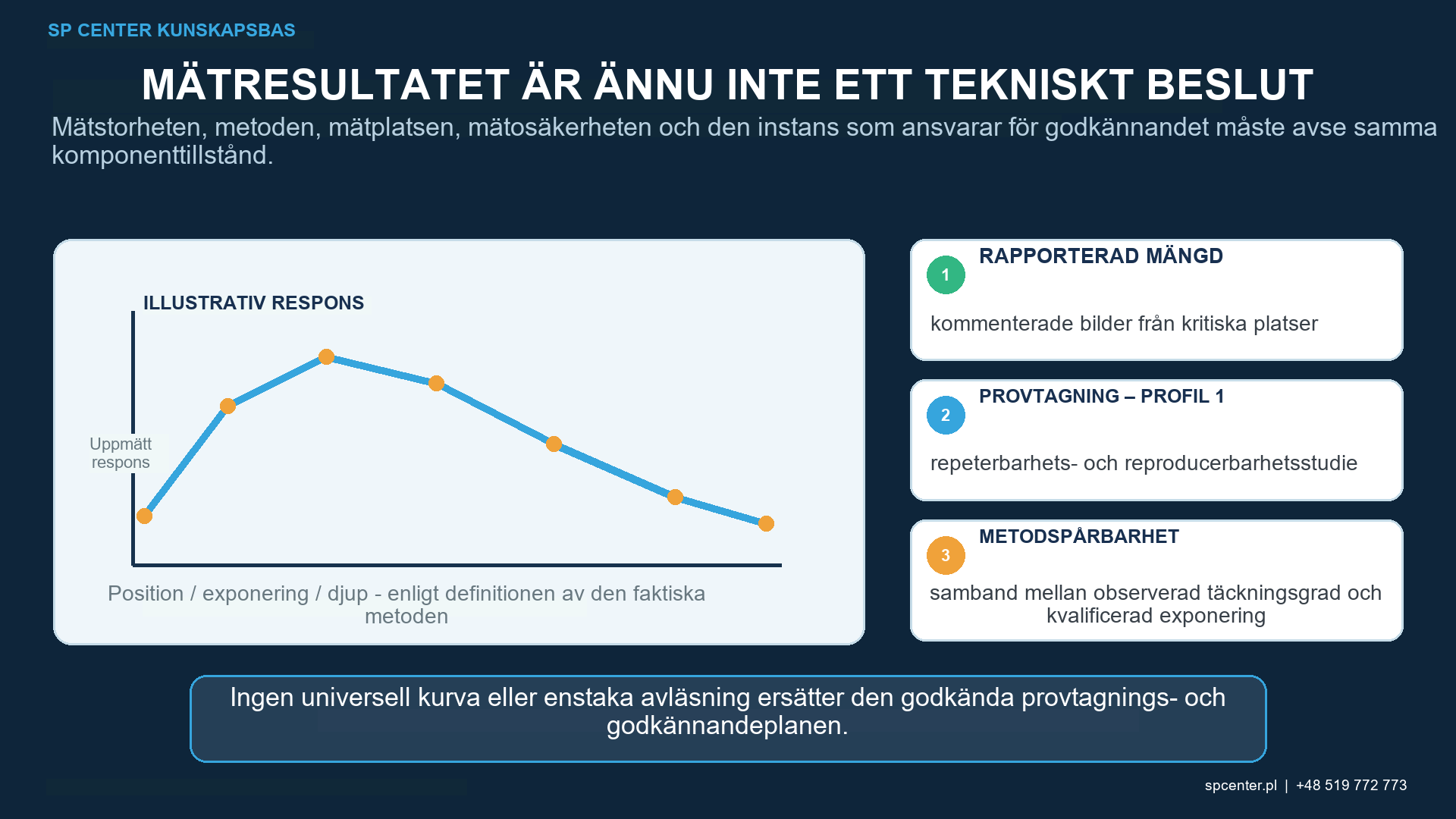

Figur 1. Täckningsinspektion utvärderar om hela det specificerade komponentområdet har påverkats; den bestämmer inte almens intensitet.

Vilken fråga måste täckningsinspektionen besvara?

Inspektionen måste avgöra om hela den ritningsdefinierade behandlingszonen har fått den erforderliga täckningsgraden och om gränser, undantag och känsliga egenskaper förblir acceptabla. Metoden måste kunna lösa obehandlade öar, maskerade övergångar och svår geometri under de faktiska ytförhållandena. Ett resultat taget på ett lätt plant område kan inte automatiskt frigöra en avrundning, borrning, rot, kant eller skärmad funktion.

Den styrande ritningen, processspecifikationen och kundtillägget definierar täckningskravet och den tillåtna utvärderingsvägen. SAE J2277 behandlar bestämning av täckningsgrad för kulpening, men detaljerad tillämpning måste följa den revision som åberopas för arbetet. Denna guide uppfinner inte en universell förstoringsgrad, ljusvärde eller numerisk bildtröskel.

Vilka inspektionsmetoder finns tillgängliga?

Metodfamilj	Användbar roll	Primär begränsning
Direkt visuell eller förstorad inspektion	Bedömning av täckningsgrad av slagmärken på åtkomliga komponentytor med hjälp av de åberopade betraktningsförhållandena	Känslig för ljus, ytfinish, observatörsåtkomst och stötar på nära håll
Fluorescerande eller spårämnesbaserad metod	Indirekt indikering av obehandlade eller otillräckligt träffade områden i komplex geometri	Kräver godkänt material, tillämpning, tolkning och korrelation; Indikationen är inte själva stötmönstret
Digital bildanalys	Repeterbar bildtagning, segmentering och kvantifierad jämförelse där en metod är kvalificerad	Algoritm och tröskelvärde kan felklassificera bländning, kontaminering, ytråhet eller överlappande avtryck
Provkupong eller representativt prov	Utveckling, korrelation eller övervakningshjälpmedel när det är tillåtet	Bevisar inte automatiskt den fullständiga ritningsdefinierade komponentytan

Tabell 1. Metodval beror på komponent, yta, geometri och kontraktskrav. Indirekta och digitala metoder är inte automatiskt acceptabla bara för att de är praktiska.

Hur ska direkt visuell inspektion styras?

Bekräfta behandlingsgränsen, undantagszoner, erforderlig täckningsgrad och åberopad inspektionsmetod.
Verifiera att komponentytan är i det skick som metoden är godkänd för: ren, åtkomlig och fri från maskering eller kontaminering som skymmer stötar.
Använd de angivna betraktningsförhållandena, inklusive tillämplig belysning, förstoring och orientering.
Inspektera hela det erforderliga området systematiskt, inklusive övergångar, radier, hål, kanter och områden som påverkas av skuggning.
Registrera resultatet och eventuella osäkra områden; slut inte till acceptans från maskininställningar eller närliggande funktioner.
Eskalera tvetydiga indikationer genom den kontrollerade beslutsvägen för fortsatt hantering före frisläppning.

Figur 2. Belysning, förstoring, yttillstånd och möjligheten att observera ytan kan påverka tillförlitligheten hos den visuella bedömningen av täckningsgraden.

Varför spelar belysning och ytbeskaffenhet roll?

Stötavtryck identifieras genom förändringar i reflektion, textur och lokal topografi. Riktat blänk kan dölja avtryck, medan skuggor kan efterlikna obehandlade områden. Oxid, beläggning, smuts, inbäddade medier, tidigare blästring eller en mycket grov ingångsyta kan minska kontrasten eller skapa falska indikationer. Kontrollinstruktionen måste därför ange ett reproducerbart betraktningsarrangemang och det intervall av yttillstånd för vilket metoden är giltig.

När den faktiska ytan faller utanför det kvalificerade området är svaret inte att sänka acceptansgränsen. Komponenten bör hållas kvar medan inspektionsvägen, rengöringsmåttet och kundkraven granskas.

Hur ska en digital bildanalysmetod kvalificeras?

Kontrolldimension	Vad som måste åtgärdas	Underlag
Inspektionsgräns	Behandlingszon, exklusionszon, övergångs- och oåtkomliga funktioner	Kontrollerad ritning eller inspektionskarta
Bildinsamling	Ljusriktning och stabilitet, förstoring, fokus, skala, kameraposition och ytbehandling	Godkänd arbetsinstruktion och bildregistrering
Analys	Intresseområde, algoritmversion, tröskelvärden, artefakthantering och granskareöverstyrning	Kvalificerad programkonfiguration och revisionslogg
Godkännande	Definition av fullständig täckningsgrad, behandling av tvetydiga områden och eskaleringsväg	Kundgodkända acceptanskriterier och beslut om fortsatt hantering post

Tabell 2. Ett kvalificerat digitalt processupplägg styr både den optiska mätningen och tolkningen. Ett procenttal som visas av programvaran saknar betydelse utan den bakomliggande konfigurationen och korrelationen.

Kvalificeringen bör inkludera representativa material, ytbehandlingar, slagmönster, geometri och förväntade artefakter. Resultaten bör jämföras med den godkända referensmetoden och granskas för falskt positiva och falskt negativa klassificeringar. Programvaru- eller kameraändringar, förändrad belysning, nya tröskelvärden eller en annan ytfamilj kräver ändringskontroll och, i förekommande fall, omkvalificering.

Figur 3. En digital metod kräver styrd bildinsamling, kvalificerade analysinställningar och korrelation med det godkända acceptansförfarandet.

Hur ska fluorescerande eller spårämnesmetoder behandlas?

Spårsystem kan göra det lättare att identifiera obehandlade områden, särskilt vid komplex geometri, men de är indirekta. Appliceringstjocklek, torkning eller härdning, belysning, betraktningsvinkel, kontaminering och borttagning kan påverka indikationen. Den fullständiga metoden behöver därför godkännande och kvalificering, inklusive korrelation med tillämplig täckningsacceptansmetod och kontroller som förhindrar en oacceptabel effekt på komponenten eller nedströmsdrift.

Vilka observationer kräver en upprepad inspektion eller teknisk granskning?

Observerat tillstånd	Anta inte	Nödvändig åtgärd
Bländning eller skugga döljer stötmönstret	Att ett mörkt eller ljust område är obehandlat	Flytta belysningen eller komponenten och upprepa inspektionen under godkända förhållanden.
Ytan är grov, belagd, förorenad eller tidigare blästrad	Att texturen ensam bevisar täckningsgraden med kulpening	Använd den kvalificerade metoden och erhåll en teknisk granskning om ytan befinner sig utanför sitt validerade tillstånd
Digitala resultat ändras efter tröskeljustering	Att den mest gynnsamma inställningen är acceptabel	Återställ den godkända konfigurationen och dokumentera undersökningen av instabiliteten
Täckningsgraden är osäker i en hålkäl, borrning eller maskerad gräns	Att ett överensstämmande Almen-resultat bevisar behandling	Kontrollera enligt det godkända egenskapsspecifika förfarandet eller spärra för ett styrt beslut om fortsatt hantering

Tabell 3. Omkulpening är inte ett automatiskt svar på en osäker indikation. Kumulativ exponering, yttillstånd, dimensioner och gällande reparations- eller omarbetningsregler måste granskas först.

Vilka dokumentation stöder spårbar acceptans?

Artikelnummer, ritning och revision, behandlings- och undantagszoner.
Åberopat täckningskrav, inspektionsprocedur och tillämplig metodrevision.
Yttillstånd, belysning, förstoring, orientering och utrustningsidentifiering.
Bilder eller spårningsdokumentation där det behövs, inklusive skala och inspekterat område.
Programvaruversion, analyskonfiguration, tröskelvärden, granskare och eventuella manuella ingrepp.
Resultat, tvetydiga indikationer, upprepad inspektion, avvikelse och slutgiltig beslut om fortsatt hantering.

Vanliga frågor

Vad betyder 100 % kulpeningstäckning?

Det betyder fullständig täckningsgrad av slagmärken av den erforderliga ytan utan synliga obehandlade områden vid utvärdering med den godkända metoden och visningsförhållandena. Detaljerad godkännande följer den åberopade specifikationen och kundkraven.

Innebär 200 %-täckningsgrad dubbelt så många synliga bucklor?

Normalt sett inte. Där det styrande kravet definierar 200 % med exponeringstid, betyder det en total exponering som är lika med dubbelt så lång tid som behövs för att uppnå 100 %-täckningsgrad. Det åberopade dokumentet förblir auktoritativt.

Kan Almenintensitet användas för att acceptera komponenttäckning?

Nej. Almenintensitet verifierar kulpeningsstrålen under definierade referensförhållanden. Täckningsgrad är en komponentytaegenskap och kräver en separat godkänd inspektion.

Är digital bildanalys automatiskt mer objektiv?

Nej. Det kan endast förbättra repeterbarheten när bildförvärv, programvaruversion, tröskelvärden, artefakthantering och granskarens åtgärder kontrolleras och metoden är kvalificerad för den relevanta ytan.

Är fluorescerande spårämnen direkta täckningsmätningar?

De är indirekta hjälpmedel. Deras användning kräver godkännande, kvalificering och korrelation med den tillämpliga täckningsmetoden för processen och komponenten.

Vad ska hända när täckningsgraden är osäker?

Härled inte godkännandet ur intensiteten, cykeltiden eller en närliggande yta. Upprepa eller eskalera kontrollen enligt den godkända proceduren och spärra den berörda komponenten tills ett behörigt beslut om fortsatt hantering har fattats.

Viktiga slutsatser

Täckningsgrad svarar på om den önskade komponentytan har påverkats; intensiteten verifierar kulpeningsstrålen.
100 % täckningsgrad betyder fullständig täckningsgrad utan synliga obehandlade områden enligt den godkända bedömningsmetoden.
Belysning, åtkomst och ytbeskaffenhet kan dominera tillförlitligheten hos visuell inspektion.
Digitala och spårningsmetoder kräver godkännande, kvalificering och korrelation; de är inte automatiskt överlägsna eller direkta.
Tvetydig täckningsgrad kräver kontrollerad ominspektion eller beslut om fortsatt hantering, inte slutsatser från Almen-resultat eller cykeltid.
