Kontrola pokrycia powierzchni po kulowaniu pozwala oszacować udział określonej powierzchni, na której zgodnie ze zdefiniowaną metodą widoczne są ślady uderzeń. Mikroskopowa kontrola wzrokowa i zwalidowana cyfrowa analiza obrazu mogą wspomagać podjęcie decyzji, lecz należy kontrolować oświetlenie, powiększenie, wykończenie powierzchni, progowanie, dobór pól obserwacji oraz metodę stosowaną przez kontrolera.

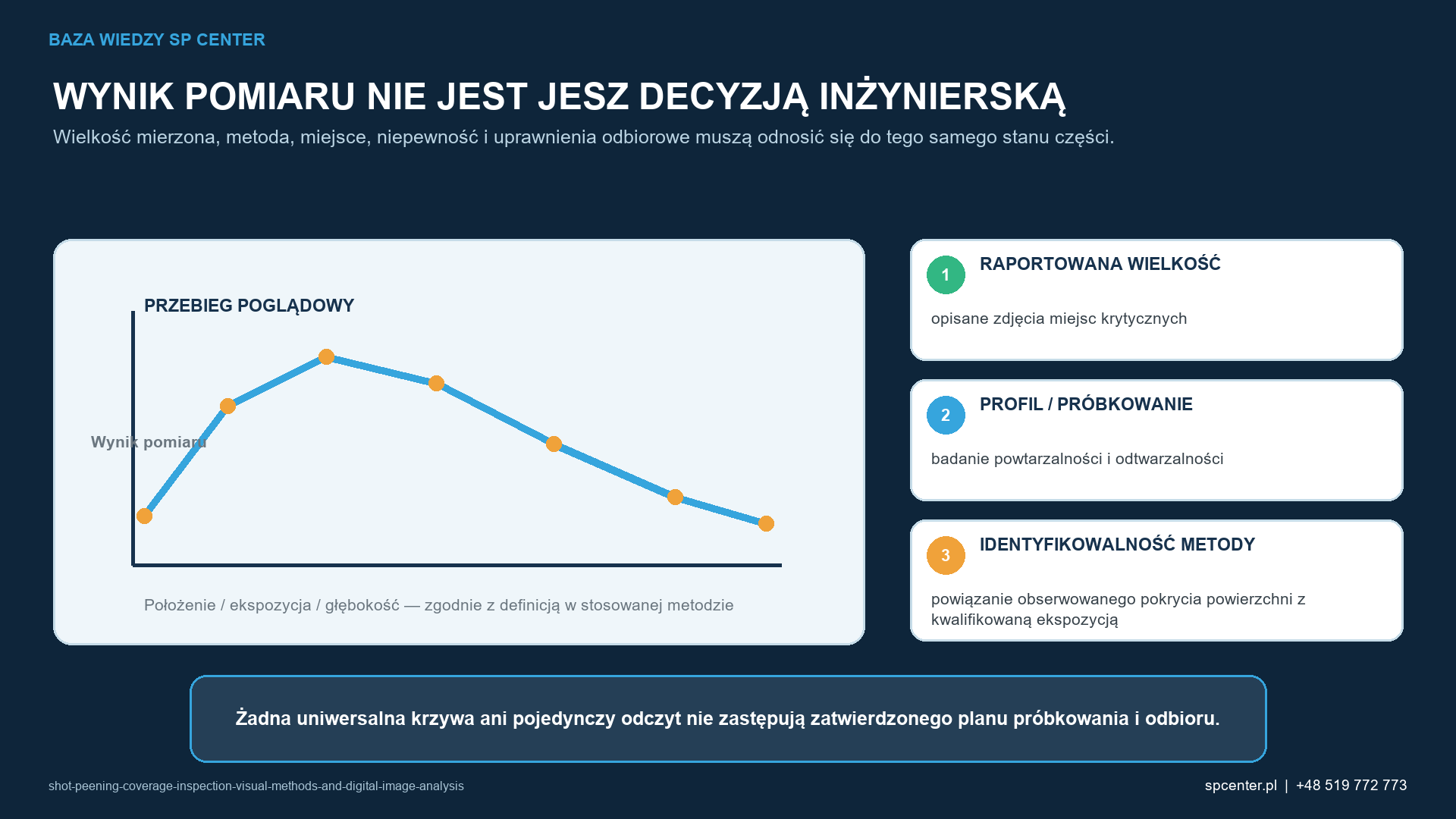

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kontroli pokrycia powierzchni po kulowaniu: metod wizualnych i cyfrowej analizy obrazu. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za kontrolą pokrycia powierzchni po kulowaniu?
Kontrola pokrycia powierzchni po kulowaniu pozwala oszacować udział określonej powierzchni, na której zgodnie ze zdefiniowaną metodą widoczne są ślady uderzeń. Mikroskopowa kontrola wzrokowa i zwalidowana cyfrowa analiza obrazu mogą wspomagać podjęcie decyzji, lecz należy kontrolować oświetlenie, powiększenie, wykończenie powierzchni, progowanie, dobór pól obserwacji oraz metodę stosowaną przez kontrolera.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kontroli pokrycia powierzchni po kulowaniu podczas pierwszego przeglądu należy powiązać przygotowanie powierzchni, oświetlenie i powiększenie, dobór pola widzenia i miejsc odpowiadających najbardziej niekorzystnemu przypadkowi, a także próg analizy cyfrowej, kalibrację i weryfikację przez człowieka. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł koncentruje się wyłącznie na metodach kontroli. Główny artykuł poświęcona pokryciu powierzchni podczas kulowania objaśnia pokrycie jako pojęcie procesowe, natomiast strona o niedostatecznym kulowaniu dotyczy diagnozowania niewystarczającej obróbki.
Jakie zmienne definiują kontrolowany proces kontroli pokrycia powierzchni podczas kulowania?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: przygotowanie powierzchni, oświetlenie i powiększenie; wybór pola widzenia i miejsc odpowiadających najbardziej niekorzystnemu przypadkowi; próg cyfrowy, kalibracja i ocena człowieka. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Przygotowanie powierzchni, oświetlenie i powiększenie | Pisemna metoda kontroli i obrazy referencyjne | Zdjęcia z opisami wykonane w miejscach krytycznych |
| Dobór pola widzenia i lokalizacji odpowiadających najbardziej niekorzystnemu przypadkowi | Zwalidowany plan pobierania próbek | Badanie powtarzalności i odtwarzalności |
| Próg cyfrowy, kalibracja i weryfikacja przez człowieka | Cyfrowa ścieżka audytowa i zasady ręcznego rozstrzygania | Związek między zaobserwowanym pokryciem a zakwalifikowaną ekspozycją |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana sposobu przygotowania powierzchni, oświetlenia i powiększenia może zmienić zakres dokumentacji potwierdzającej wymaganej dla wyboru pola widzenia i miejsc odpowiadających najbardziej niekorzystnemu przypadkowi, natomiast ograniczenie służące zapewnieniu właściwego progu analizy cyfrowej, kalibracji i oceny przez człowieka może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak kontrola pokrycia podczas kulowania wpisuje się w cały system kulowania?
Nadzór nad produkcją musi rozróżniać nastawę, monitorowany parametr wejściowy i zaakceptowany wynik. W planie kontroli trzeba określić częstotliwość, limit, reakcję oraz osobę odpowiedzialną za zapis każdej zmiennej, która może wyprowadzić proces poza zakwalifikowany stan.
W tym zastosowaniu należy wdrożyć konkretne środki kontroli: pisemna metoda kontroli i obrazy referencyjne; zwalidowany plan pobierania próbek; oraz cyfrowa ścieżka audytowa i zasady ręcznego rozstrzygania. Kontrole te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że pisemna metoda kontroli i obrazy referencyjne, zwalidowany plan pobierania próbek, cyfrowa ścieżka audytowa oraz zasady ręcznego rozstrzygania wyników muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

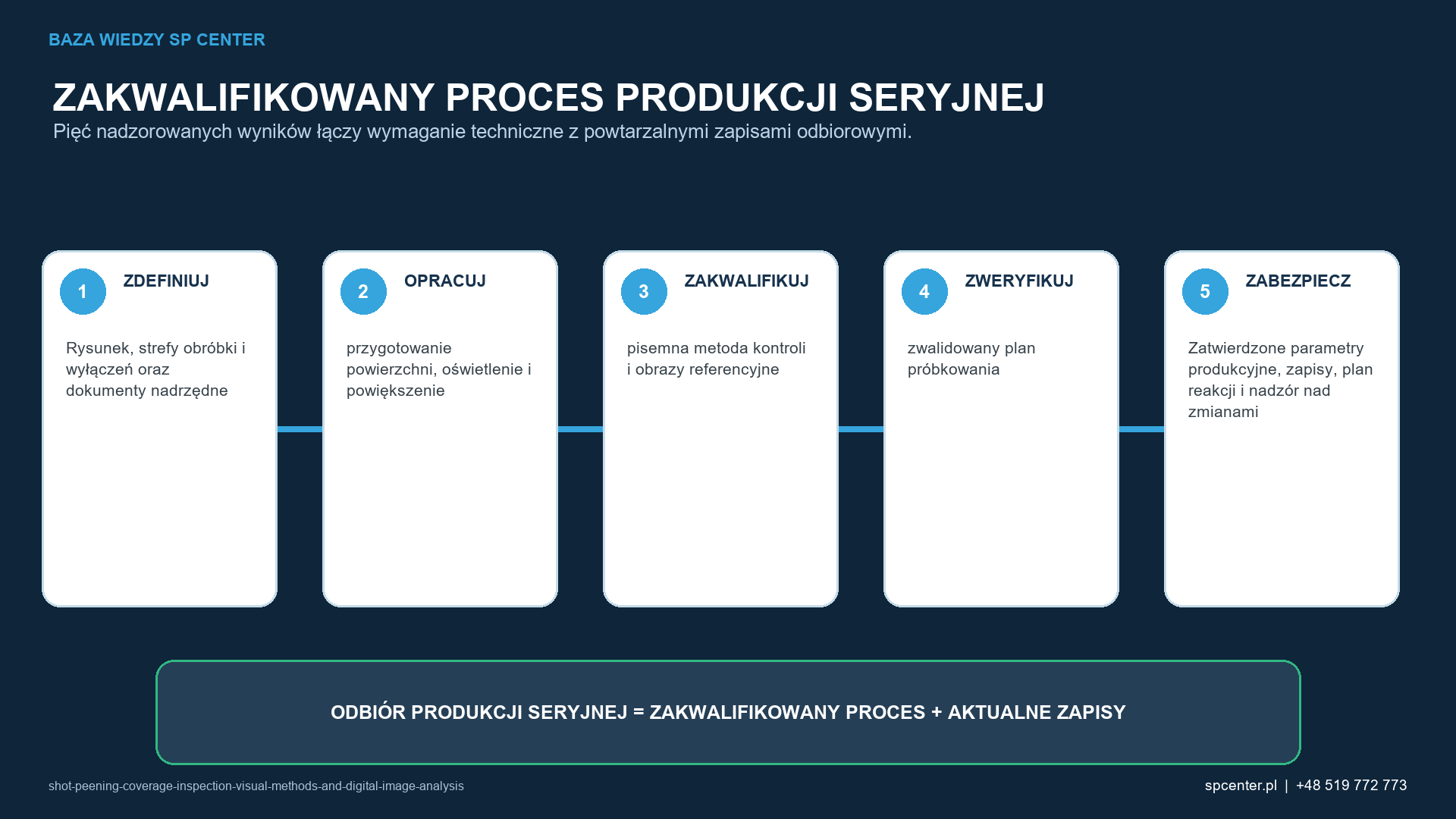

Jak należy kwalifikować kontrolę pokrycia powierzchni podczas kulowania przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić przygotowanie powierzchni, oświetlenie i powiększenie, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź dobór pola widzenia i miejsca odpowiadające najbardziej niekorzystnemu przypadkowi, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz obrazy miejsc krytycznych z adnotacjami, badanie powtarzalności i odtwarzalności oraz powiązanie obserwowanego pokrycia z zakwalifikowaną ekspozycją, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustalić wersję bazową. Zatwierdzić pisemną metodę kontroli i obrazy referencyjne, zwalidowany plan pobierania próbek, cyfrową ścieżkę audytową oraz zasady ręcznego rozstrzygania, w tym alarmy, utrzymanie ruchu, okres przechowywania zapisów i czynniki wyzwalające ponowną kwalifikację.
Jakie pomiary potwierdzają nadzór nad kontrolą pokrycia powierzchni po kulowaniu?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki opatrzonym opisami zdjęciom miejsc krytycznych. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie badania powtarzalności i odtwarzalności. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie powiązania zaobserwowanego pokrycia z zakwalifikowaną ekspozycją. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kontroli pokrycia powierzchni po kulowaniu najbardziej użyteczny pakiet dokumentacji obejmuje opatrzone opisami obrazy obszarów krytycznych, badanie powtarzalności i odtwarzalności oraz wykazanie związku między zaobserwowanym pokryciem a zakwalifikowaną ekspozycją, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

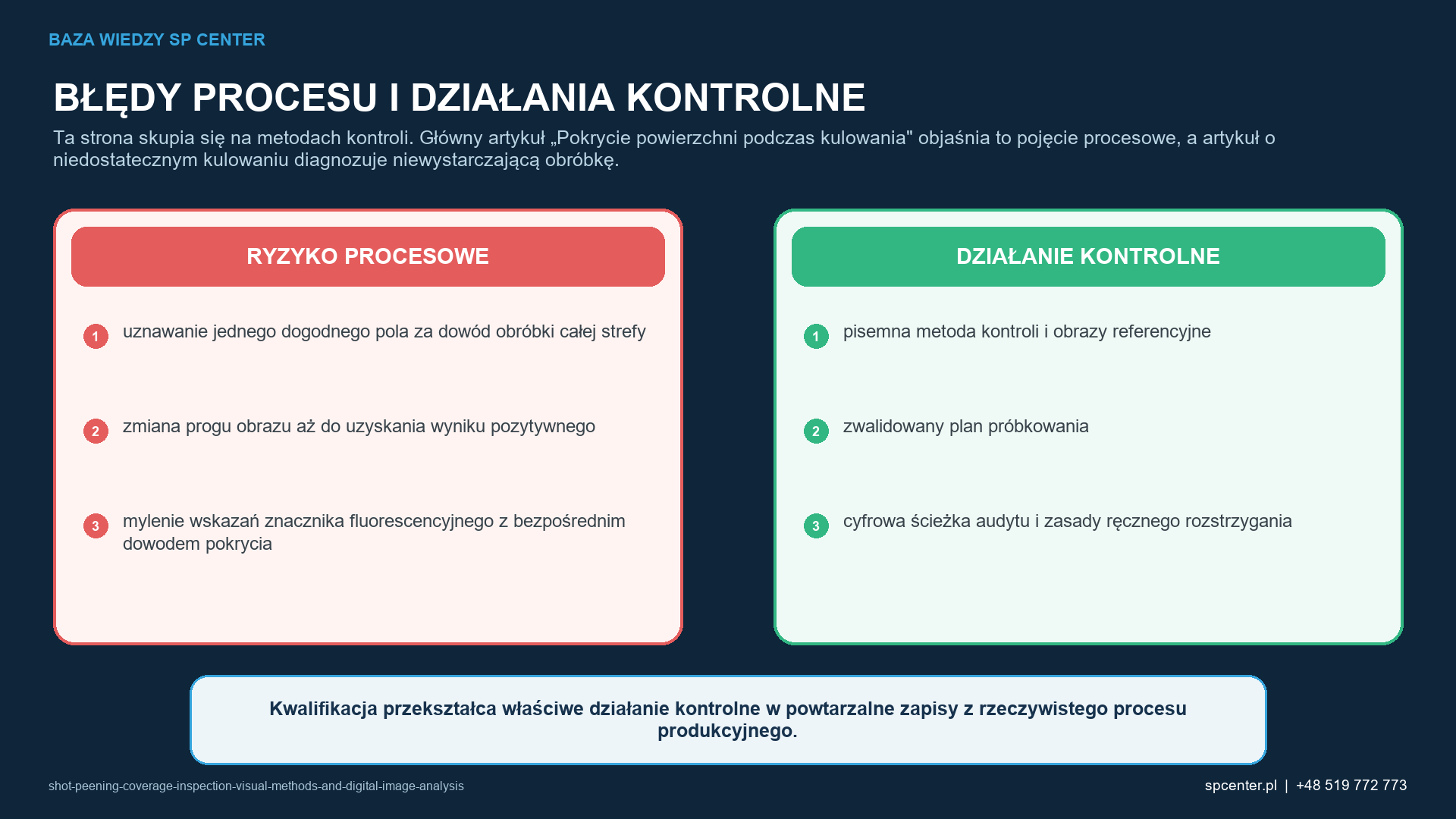

Jakie tryby uszkodzeń podczas kontroli pokrycia powierzchni po kulowaniu wymagają zatrzymania działań lub podjęcia działań zabezpieczających?
- Traktowanie jednego dogodnego obszaru kontroli jako potwierdzenia pokrycia całej strefy. Odseparuj wyroby, których dotyczy problem, zweryfikuj ostatni znany prawidłowy stan i na podstawie pisemnej metody kontroli oraz obrazów referencyjnych ustal, czy doszło do błędu wymagań, konfiguracji czy wykonania.
- Zmienianie progu obrazu do chwili uzyskania wyniku pozytywnego. Nie kompensuj problemu dodatkową ekspozycją, dopóki nie zostanie rozdzielony wpływ dostępu, medium, urządzeń i reakcji powierzchni. Właściwą reakcją jest zwalidowany plan pobierania próbek.
- Mylenie wskazania fluorescencyjnego znacznika z bezpośrednim dowodem pokrycia. Zabezpiecz ślad audytowy i uzyskaj wymaganą decyzję działu inżynieryjnego lub klienta. Usuwanie skutków niezgodności powinno odbywać się zgodnie z zasadami cyfrowego śladu audytowego i ręcznego rozstrzygania oraz wskazywać każdy wyrób przetworzony w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować kontrolę pokrycia powierzchni podczas kulowania, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące przygotowania powierzchni, oświetlenia i powiększenia, doboru pola widzenia i miejsc odpowiadających najbardziej niekorzystnemu przypadkowi oraz progu cyfrowej analizy, kalibracji i weryfikacji przez człowieka.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia stosowanie pisemnej metody kontroli i obrazów referencyjnych, zwalidowanego planu próbkowania oraz cyfrowego śladu audytowego i zasad ręcznego rozstrzygania, a także w jaki sposób pozwoli wykryć uznawanie jednego dogodnego pola za dowód dla całej strefy, zmienianie progu obrazu do chwili uzyskania wyniku pozytywnego oraz mylenie wskazania znacznika fluorescencyjnego z bezpośrednim dowodem pokrycia powierzchni. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanych nastaw procesu.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kontroli pokrycia powierzchni po kulowaniu dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować kontrolę pokrycia powierzchni podczas kulowania, obejmującą metody wizualne i cyfrową analizę obrazu, oraz jak określać wymagania dotyczące tej kontroli?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kontroli pokrycia powierzchni po kulowaniu — metod wizualnych i cyfrowej analizy obrazu — przegląd techniczny powinien obejmować przygotowanie powierzchni, oświetlenie i powiększenie, dobór pola widzenia i miejsc odpowiadających najbardziej niekorzystnemu przypadkowi, wartość progową analizy cyfrowej, kalibrację oraz ocenę wykonywaną przez człowieka. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: wykorzystywanie jednego dogodnie wybranego pola widzenia jako potwierdzenia całego obszaru, zmianę progu obrazu do chwili uzyskania wyniku zgodnego oraz mylenie wskazania znacznika fluorescencyjnego z bezpośrednim potwierdzeniem pokrycia powierzchni. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie przygotowania powierzchni, oświetlenia i powiększenia oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kontroli pokrycia powierzchni po kulowaniu — metod wizualnych i cyfrowej analizy obrazu — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie wyników kontroli pokrycia powierzchni po kulowaniu. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł koncentruje się na metodach kontroli. Artykuł przekrojowy dotycząca pokrycia powierzchni objaśnia pokrycie jako pojęcie procesowe, natomiast strona o niedostatecznym kulowaniu służy do diagnozowania niewystarczającej obróbki.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to uznawanie jednego dogodnie wybranego pola widzenia za dowód dotyczący całej strefy, zmienianie progu obrazu aż do uzyskania wyniku pozytywnego oraz mylenie wskazań znacznika fluorescencyjnego z bezpośrednim potwierdzeniem pokrycia powierzchni.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować opatrzone adnotacjami obrazy miejsc krytycznych, badanie powtarzalności i odtwarzalności oraz powiązanie obserwowanego pokrycia z zakwalifikowaną ekspozycją.
Często zadawane pytania o kontrolę pokrycia powierzchni po kulowaniu — metody wizualne i cyfrowa analiza obrazu
Jakie informacje są potrzebne do wyceny kontroli pokrycia powierzchni po kulowaniu?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać przygotowanie powierzchni, oświetlenie i powiększenie, wybór pola widzenia i miejsc odpowiadających przypadkom najgorszym, a także próg cyfrowy, kalibrację i ocenę dokonywaną przez człowieka.
Jakie zapisy potwierdzają nadzór nad kontrolą pokrycia powierzchni podczas kulowania?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować opatrzone opisami zdjęcia miejsc krytycznych, badanie powtarzalności i odtwarzalności oraz powiązanie obserwowanego pokrycia powierzchni z zakwalifikowaną ekspozycją.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kontrolą pokrycia powierzchni podczas kulowania obejmują użycie jednego dogodnego pola obserwacji jako dowodu pokrycia całej strefy, zmienianie progu analizy obrazu aż do uzyskania wyniku pozytywnego oraz mylenie wskazania znacznika fluorescencyjnego z bezpośrednim dowodem pokrycia.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować kontrolę pokrycia powierzchni po kulowaniu?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymać pisemną metodę kontroli i obrazy wzorcowe, zwalidowany plan pobierania próbek oraz cyfrową ścieżkę audytową i zasady ręcznego rozstrzygania.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kontroli pokrycia powierzchni po kulowaniu?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kontrola pokrycia powierzchni po kulowaniu pozwala oszacować udział określonej powierzchni, na której zgodnie ze zdefiniowaną metodą widoczne są ślady uderzeń. Mikroskopowa kontrola wzrokowa i zwalidowana cyfrowa analiza obrazu mogą wspomagać podjęcie decyzji, lecz należy kontrolować oświetlenie, powiększenie, wykończenie powierzchni, progowanie, dobór pól obserwacji oraz metodę stosowaną przez kontrolera.
- Należy kontrolować przygotowanie powierzchni, oświetlenie i powiększenie, wybór pola widzenia i miejsc odpowiadających najbardziej niekorzystnemu przypadkowi oraz próg cyfrowy, kalibrację i ocenę przez człowieka jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj pisemną metodę kontroli i obrazy referencyjne, zwalidowany plan pobierania próbek oraz cyfrową ścieżkę audytową i zasady ręcznego rozstrzygania wyników.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: wykorzystywanie jednego dogodnego pola obserwacji jako dowodu dla całej strefy, zmianę progu obrazu aż do uzyskania wyniku zgodnego oraz mylenie wskazania znacznika fluorescencyjnego z bezpośrednim potwierdzeniem pokrycia.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o obrazy z opisami z miejsc krytycznych, badanie powtarzalności i odtwarzalności oraz powiązanie zaobserwowanego pokrycia powierzchni z zakwalifikowaną ekspozycją.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Powtarzalność kulowania: które zmienne należy monitorować w każdej partii?
- Okno procesu kulowania: jak definiuje się dopuszczalne parametry
- Czym jest kulowanie?
- Pokrycie powierzchni w kulowaniu
Które źródła techniczne stanowią podstawę tego poradnika?
1. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
3. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
4. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
5. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
