Kontrola pokrytia pri guľôčkovaní

Ako vizuálne hodnotenie, metódy stopovania a analýza digitálneho obrazu môžu podporiť obhájiteľné prijatie povrchu komponentu

Pokrytie guľôčkovaním je rozsah, v akom bol špecifikovaný povrch komponentu ovplyvnený guľôčkovacími médiami. Pri pokrytí 100 % je požadovaná oblasť úplne pokrytá nárazmi bez viditeľných neošetrených oblastí, keď sa hodnotí schválenou metódou a podmienkami pozorovania. Pokrytie nie je Almenova intenzita, čas expozície, poškodenie povrchu alebo percento povlaku. Spoľahlivá kontrola začína oddelením otázky povrchu komponentu od overenia guľôčkovacieho prúdu.

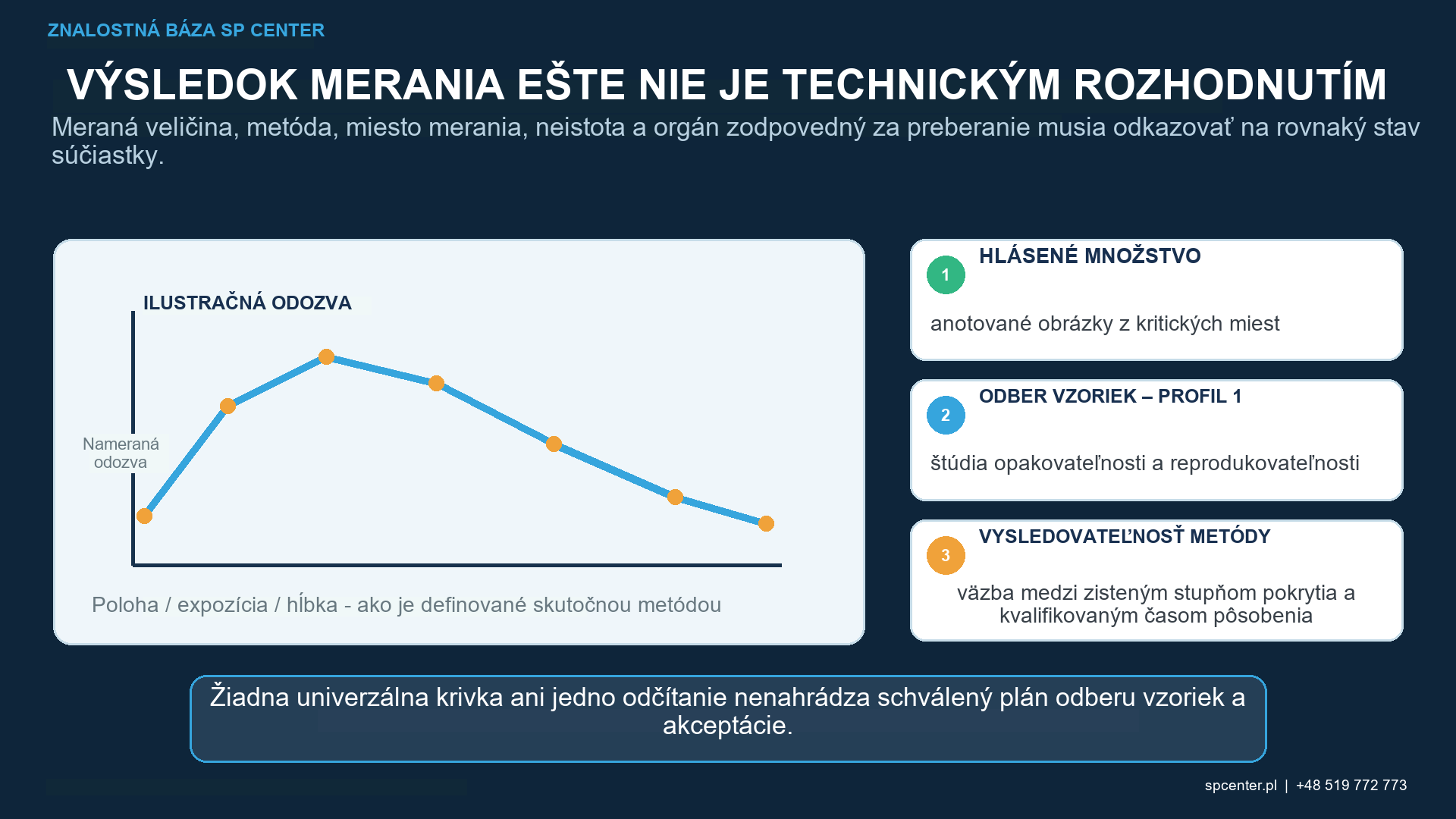

Obrázok 1. Kontrola pokrytia hodnotí, či bola zasiahnutá celá stanovená oblasť súčiastky; neurčuje Almenovu intenzitu.

Na akú otázku musí kontrola pokrytia odpovedať?

Kontrola musí určiť, či celá zóna úpravy definovaná výkresom dosiahla požadované pokrytie vplyvom a či hranice, vylúčenia a citlivé prvky zostávajú prijateľné. Metóda musí byť schopná rozlíšiť neošetrené ostrovčeky, maskované prechody a zložitú geometriu za skutočných podmienok povrchu. Výsledok získaný na ľahkej ploche nemôže automaticky uvoľniť zaoblenie, otvor, koreň, hranu alebo tienený prvok.

Riadiaci výkres, špecifikácia procesu a dodatok zákazníka definujú požiadavky na pokrytie a povolený postup hodnotenia. SAE J2277 sa zaoberá určením pokrytia pri guľôčkovaní, ale podrobná aplikácia musí nasledovať po revízii použitej pre danú prácu. Táto príručka nevynájde univerzálne zväčšenie, hodnotu osvetlenia ani číselný prah obrazu.

Ktoré metódy kontroly sú k dispozícii?

Rodina metód	Užitočná úloha	Primárne obmedzenie
Priama vizuálna alebo zväčšená kontrola	Posúdenie pokrytia nárazom na prístupných povrchoch komponentov pomocou odkazovaných podmienok pozorovania	Citlivosť na osvetlenie, povrchovú úpravu, prístup pozorovateľa a tesne rozmiestnené nárazy
Fluorescenčná alebo stopovacia metóda	Nepriama indikácia neošetrených alebo nedostatočne zasiahnutých oblastí na zložitej geometrii	Vyžaduje schválený materiál, aplikáciu, interpretáciu a koreláciu; indikácia nie je samotný vzor nárazu
Analýza digitálneho obrazu	Opakovateľné zachytenie obrazu, segmentácia a kvantifikované porovnanie, kde je metóda kvalifikovaná	Algoritmus a prahová hodnota môžu nesprávne klasifikovať odlesky, kontamináciu, drsnosť alebo prekrývajúce sa odtlačky
Kupón svedka alebo reprezentatívna vzorka	Pomôcka na vývoj, koreláciu alebo monitorovanie, ak je povolená	Nepreukazuje automaticky celý povrch komponentu definovaný výkresom

Tabuľka 1. Výber metódy závisí od komponentu, povrchu, geometrie a zmluvných požiadaviek. Nepriame a digitálne metódy nie sú automaticky prijateľné len preto, že sú pohodlné.

Ako by sa mala kontrolovať priama vizuálna kontrola?

Potvrďte hranicu ošetrenia, vylúčené zóny, požadované pokrytie a použitú metódu kontroly.
Overte, či je povrch komponentu v stave, pre ktorý je metóda schválená: čistý, prístupný a bez maskovania alebo kontaminácie, ktorá by zakrývala nárazy.
Použite špecifikované podmienky pozorovania vrátane príslušného osvetlenia, zväčšenia a orientácie.
Systematicky skontrolujte celú požadovanú oblasť vrátane prechodov, polomerov, otvorov, hrán a oblastí ovplyvnených tieňovaním.
Zaznamenajte výsledok a akúkoľvek neistú oblasť; nevyvodzujte súhlas z nastavení stroja alebo blízkych prvkov.
Pred uvoľnením eskalujte nejednoznačné indikácie prostredníctvom kontrolovaného postupu rozhodnutia o ďalšom postupe.

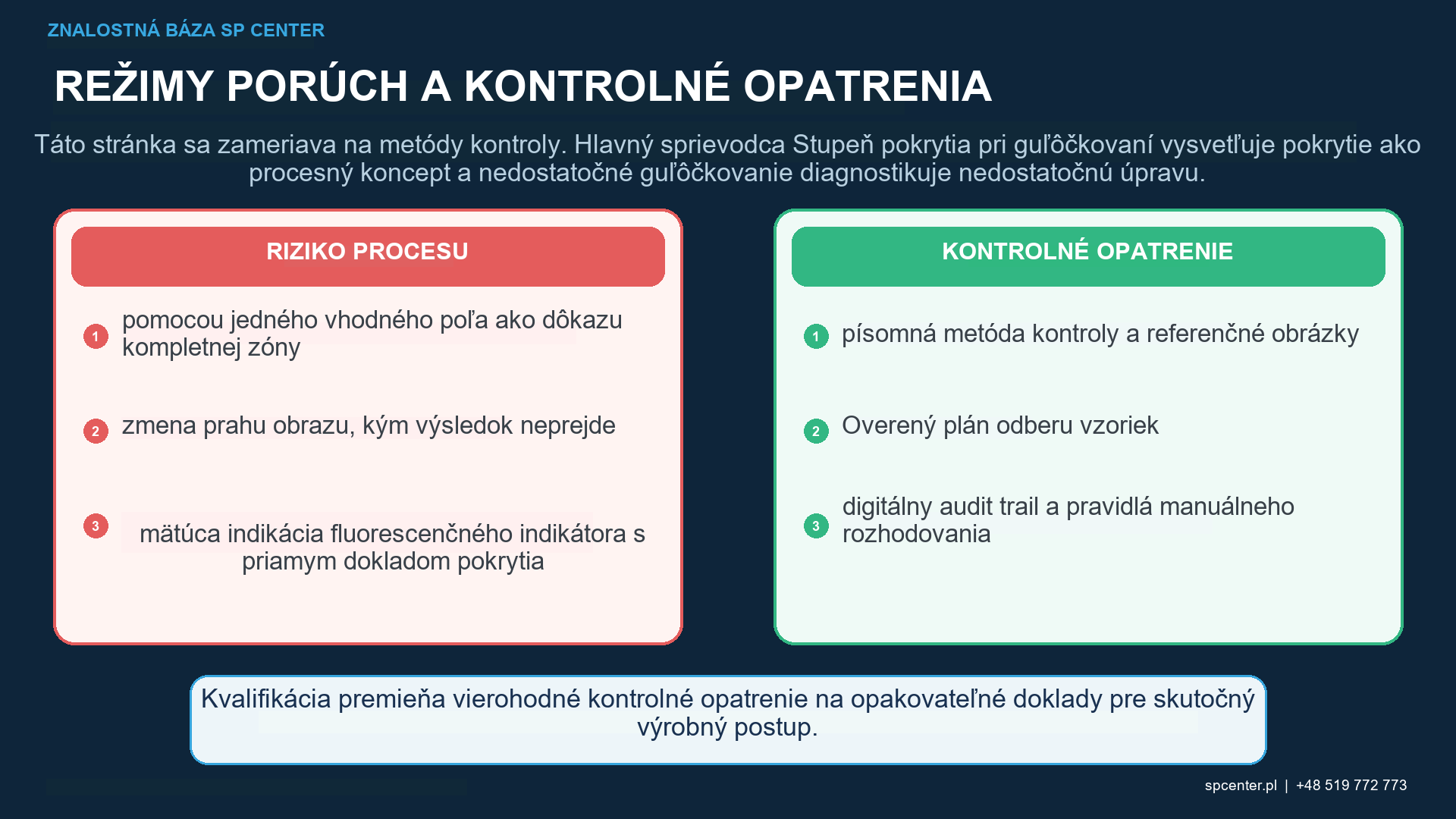

Obrázok 2. Osvetlenie, zväčšenie, stav povrchu a prístup k pozorovaniu môžu zmeniť spoľahlivosť vizuálneho posúdenia pokrytia.

Prečo je osvetlenie a stav povrchu dôležité?

Odtlačky nárazov sa identifikujú podľa zmien odrazivosti, textúry a miestnej topografie. Smerové odlesky môžu odtlačky skryť, zatiaľ čo tiene môžu napodobniť neošetrené oblasti. Oxidy, povlak, nečistoty, zachytené médium, predchádzajúce tryskanie alebo veľmi drsný vstupný povrch môžu znížiť kontrast alebo vytvoriť falošné indikácie. Kontrolný postup preto musí určiť opakovateľné podmienky pozorovania a rozsah stavov povrchu, pre ktoré je metóda platná.

Keď skutočný povrch spadá mimo kvalifikovaného rozsahu, odpoveďou nie je znížiť prah prijateľnosti. Komponent by sa mal pozastaviť, kým sa nepreverí postup kontroly, prídavok na čistenie a požiadavky zákazníka.

Ako by sa mala kvalifikovať metóda digitálnej analýzy obrazu?

Kontrolný rozmer	Čo sa musí opraviť	Doklad
Hranica kontroly	Zóna spracovania, zóna vylúčenia, prechodové a neprístupné prvky	Kontrolovaný výkres alebo mapa kontroly
Získanie obrazu	Smer a stabilita osvetlenia, zväčšenie, zaostrenie, mierka, poloha kamery a príprava povrchu	Schválený pracovný pokyn a záznam obrazu
Analýza	Oblasť záujmu, verzia algoritmu, prahové hodnoty, spracovanie artefaktov a prepísanie recenzentom	Kvalifikovaná konfigurácia softvéru a audítorská stopa
Prijatie	Definícia úplného pokrytia, spracovanie nejednoznačných oblastí a eskalácia	Zákazníkom schválené akceptačné kritériá a záznam rozhodnutia o ďalšom postupe

Tabuľka 2. Kvalifikovaná digitálna postup riadi optické meranie aj interpretáciu. Percento zobrazené softvérom nie je zmysluplné bez konfigurácie a korelácie, ktorá sa za ním skrýva.

Kvalifikácia by mala zahŕňať reprezentatívne materiály, povrchové úpravy, vzory nárazov, geometriu a očakávané artefakty. Výsledky by sa mali porovnať so schválenou referenčnou metódou a skontrolovať na falošne pozitívne a falošne negatívne klasifikácie. Zmeny softvéru alebo kamery, zmenené osvetlenie, nové prahové hodnoty alebo iná skupina povrchov vyžadujú kontrolu zmien a v prípade potreby aj rekvalifikáciu.

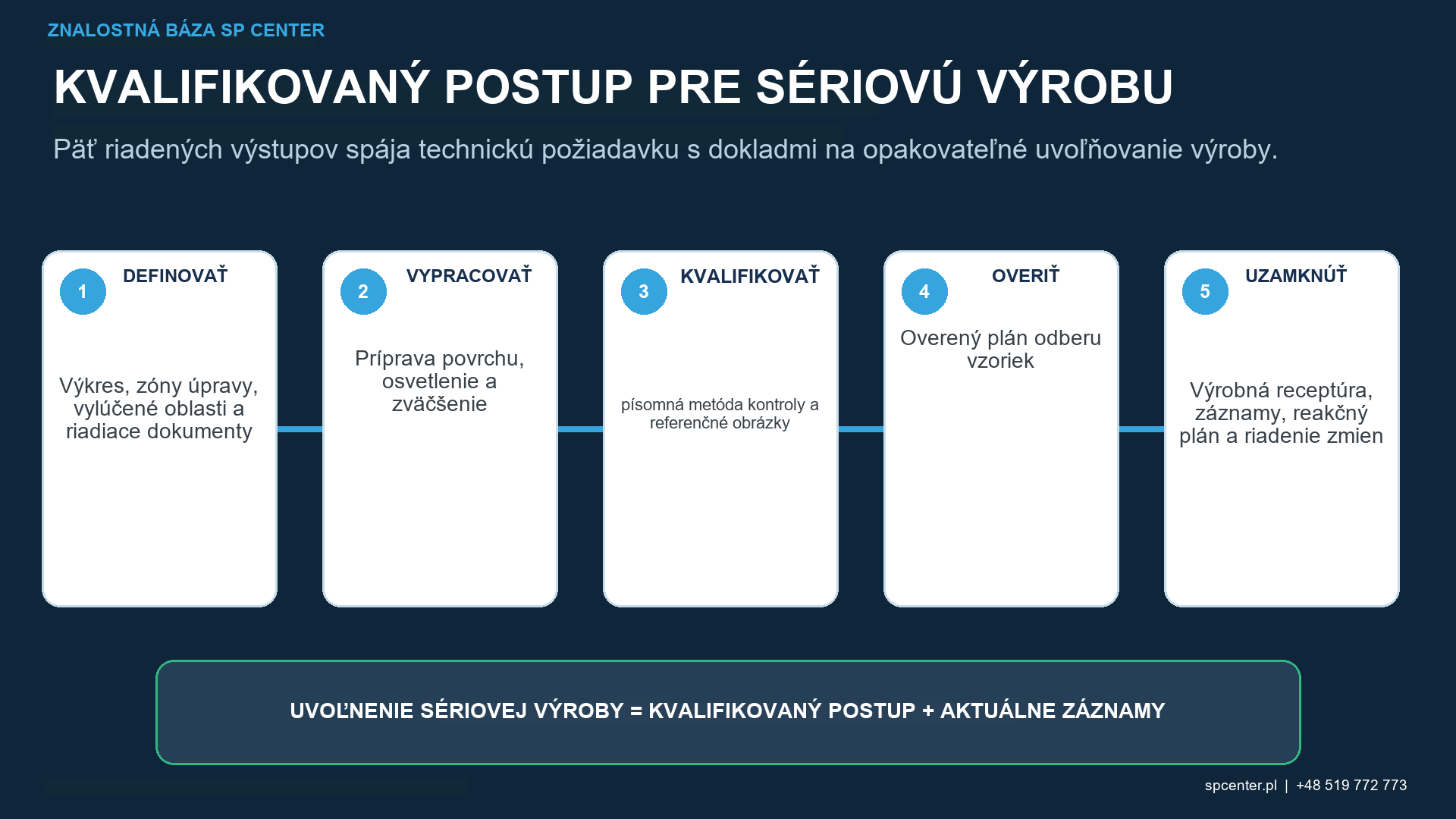

Obrázok 3. Digitálna metóda vyžaduje riadené získavanie obrazu, kvalifikované nastavenia analýzy a koreláciu so schváleným akceptačným postupom.

Ako by sa mali zaobchádzať s fluorescenčnými alebo stopovacími metódami?

Tracer systémy môžu uľahčiť identifikáciu neošetrených oblastí, najmä na zložitých geometriách, ale sú nepriame. Hrúbka aplikácie, schnutie alebo vytvrdzovanie, osvetlenie, uhol pohľadu, kontaminácia a odstránenie môžu ovplyvniť indikáciu. Celá metóda preto vyžaduje schválenie a kvalifikáciu vrátane korelácie s príslušnou metódou akceptácie pokrytia a kontrolnými mechanizmami, ktoré zabraňujú neprijateľnému vplyvu na komponent alebo následné operácie.

Ktoré pozorovania vyžadujú opakovanú kontrolu alebo technické preskúmanie?

Pozorovaný stav	Nepredpokladajte	Požadovaná akcia
Oslnenie alebo tieň zakrývajú vzor nárazu	Že tmavá alebo svetlá oblasť je neošetrená	Premiestnite osvetlenie alebo komponent a zopakujte kontrolu za schválených podmienok.
Povrch je drsný, potiahnutý, kontaminovaný alebo predtým guľôčkovaný	Samotná textúra dokazuje pokrytie guľôčkovaním	Použite kvalifikovanú metódu a získajte technické posúdenie, ak je povrch mimo svojho validovaného stavu
Digitálny výsledok sa mení po nastavení prahu	Že najpriaznivejšie nastavenie je prijateľné	Obnovte schválenú konfiguráciu a zdokumentujte vyšetrovanie nestability
Pokrytie je neisté v zaoblení, otvore alebo maskovanej hranici	Že zodpovedajúci Almenov výsledok dokazuje ošetrenie	Kontrolujte schváleným postupom špecifickým pre daný prvok alebo výrobok pozastavte do riadeného rozhodnutia o ďalšom nakladaní

Tabuľka 3. Opätovné guľôčkovanie nie je automatickou reakciou na neistú indikáciu. Najprv sa musí skontrolovať kumulatívna expozícia, stav povrchu, rozmery a príslušné pravidlá opravy alebo prepracovania.

Ktoré záznamy podporujú sledovateľnú akceptáciu?

Číslo dielu, výkres a revízia, zóny úpravy a vylúčenia.
Požiadavka na pokrytie, postup kontroly a revízia použiteľnej metódy.
Stav povrchu, osvetlenie, zväčšenie, orientácia a identifikácia zariadenia.
Obrázky alebo záznamy o sledovaní, ak sú potrebné, vrátane mierky a kontrolovanej oblasti.
Verzia softvéru, konfigurácia analýzy, prahové hodnoty, kontrolór a akýkoľvek manuálny zásah.
Výsledok, nejednoznačné indikácie, opakovaná kontrola, odchýlka a konečné rozhodnutie.

Často kladené otázky

Čo znamená pokrytie guľôčkovaním 100 %?

Znamená to úplné pokrytie požadovaného povrchu nárazom bez viditeľných neošetrených oblastí pri hodnotení schválenou metódou a za podmienok pozorovania. Podrobné schválenie sa riadi uvedenou špecifikáciou a požiadavkami zákazníka.

Znamená pokrytie 200 % dvojnásobný počet viditeľných preliačin?

Normálne nie. Ak riadiaca požiadavka definuje 200 % časom expozície, znamená to celkovú expozíciu rovnajúcu sa dvojnásobku času potrebného na dosiahnutie pokrytia 100 %. Uvedený dokument zostáva smerodajný.

Môže sa na schválenie pokrytia komponentu použiť Almenova intenzita?

Nie. Almenova intenzita overuje prúd guľôčkovania za definovaných referenčných podmienok. Pokrytie je charakteristikou povrchu komponentu a vyžaduje si samostatnú schválenú kontrolu.

Je analýza digitálneho obrazu automaticky objektívnejšia?

Nie. Opakovateľnosť sa môže zlepšiť iba vtedy, keď je kontrolované získavanie obrazu, verzia softvéru, prahové hodnoty, manipulácia s artefaktmi a akcie kontrolóra a metóda je kvalifikovaná pre príslušný povrch.

Sú fluorescenčné stopovače priamymi meraniami pokrytia?

Sú to nepriame pomôcky. Ich použitie vyžaduje schválenie, kvalifikáciu a koreláciu s príslušnou metódou pokrytia pre proces a komponent.

Čo by sa malo stať, keď je pokrytie neisté?

Neodvodzujte prijatie z intenzity, času cyklu alebo blízkeho povrchu. Zopakujte alebo eskalujte kontrolu podľa schváleného postupu a podržte postihnutý komponent až do jeho rozhodnutia o ďalšom postupe.

Kľúčové poznatky

Pokrytie odpovedá na otázku, či bol požadovaný povrch komponentu ovplyvnený; intenzita overuje prúd guľôčkovania.
Pokrytie 100 % znamená úplné pokrytie bez viditeľných neošetrených oblastí podľa schválenej metódy hodnotenia.
Osvetlenie, prístup a stav povrchu môžu dominovať spoľahlivosti vizuálnej kontroly.
Digitálne a stopovacie metódy vyžadujú schválenie, kvalifikáciu a koreláciu; nie sú automaticky lepšie ani priame.
Nejednoznačné pokrytie vyžaduje kontrolovanú opätovnú kontrolu alebo usporiadanie, nie dedukciu z výsledkov Almenovho merania alebo času cyklu.
