Almenova intenzita pri guľôčkovaní

Ako Almenove pásy, výška oblúka, krivky nasýtenia a overenie výroby definujú výsledok kontrolovanej intenzity guľôčkovania

Almenova intenzita je štandardizovaná miera vplyvu prúdu guľôčkovania. Uvádza sa ako hodnota výšky oblúka spolu s označením Almenovho pásu a určuje sa z údajov o kontrolovanej expozícii podľa odkazovaného postupu nasýtenia. Jeden odpočet z pásu nestanovuje intenzitu. Výsledok tiež nie je priamym meraním pokrytia komponentu, zvyškového napätia alebo únavy.

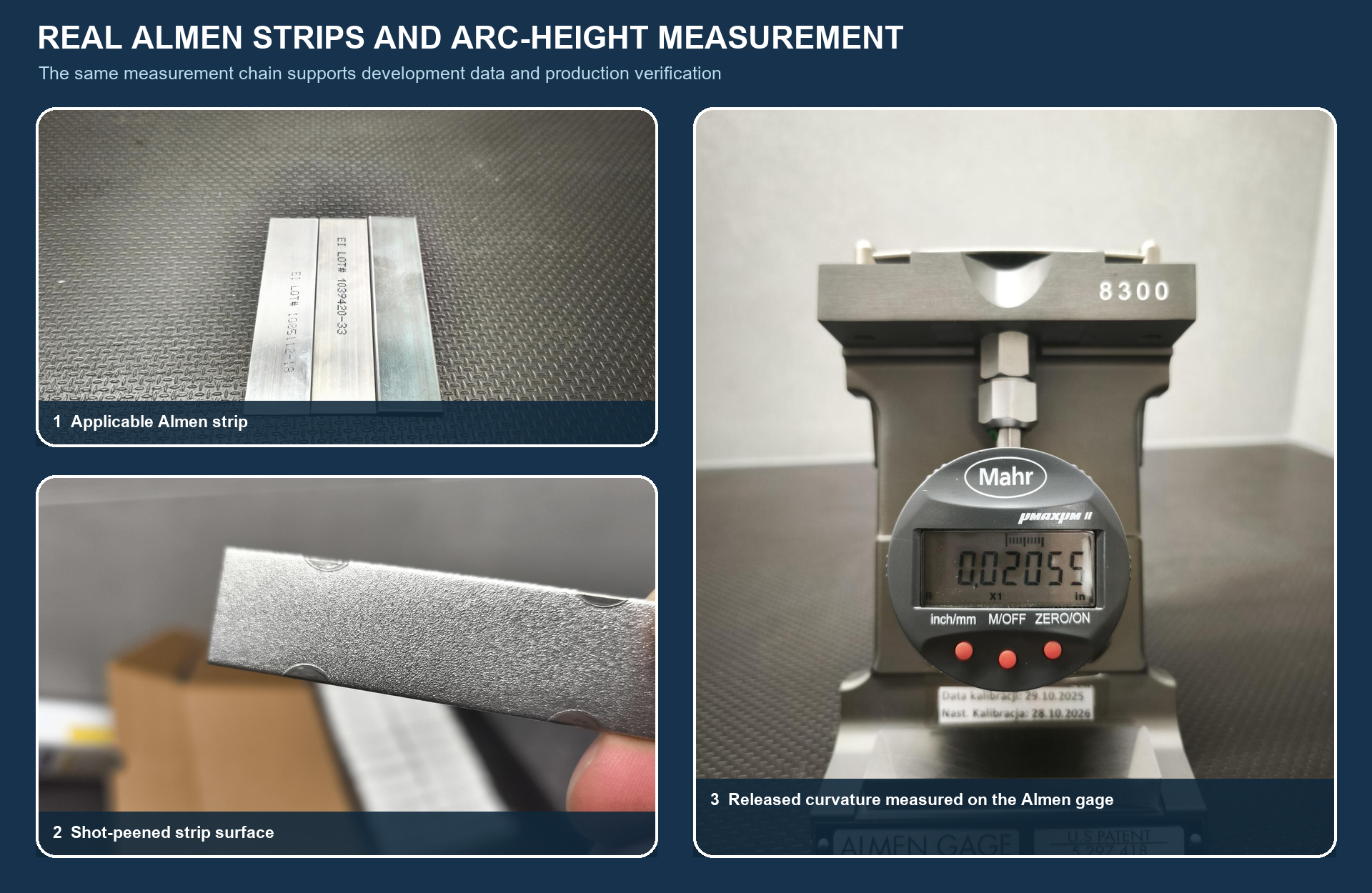

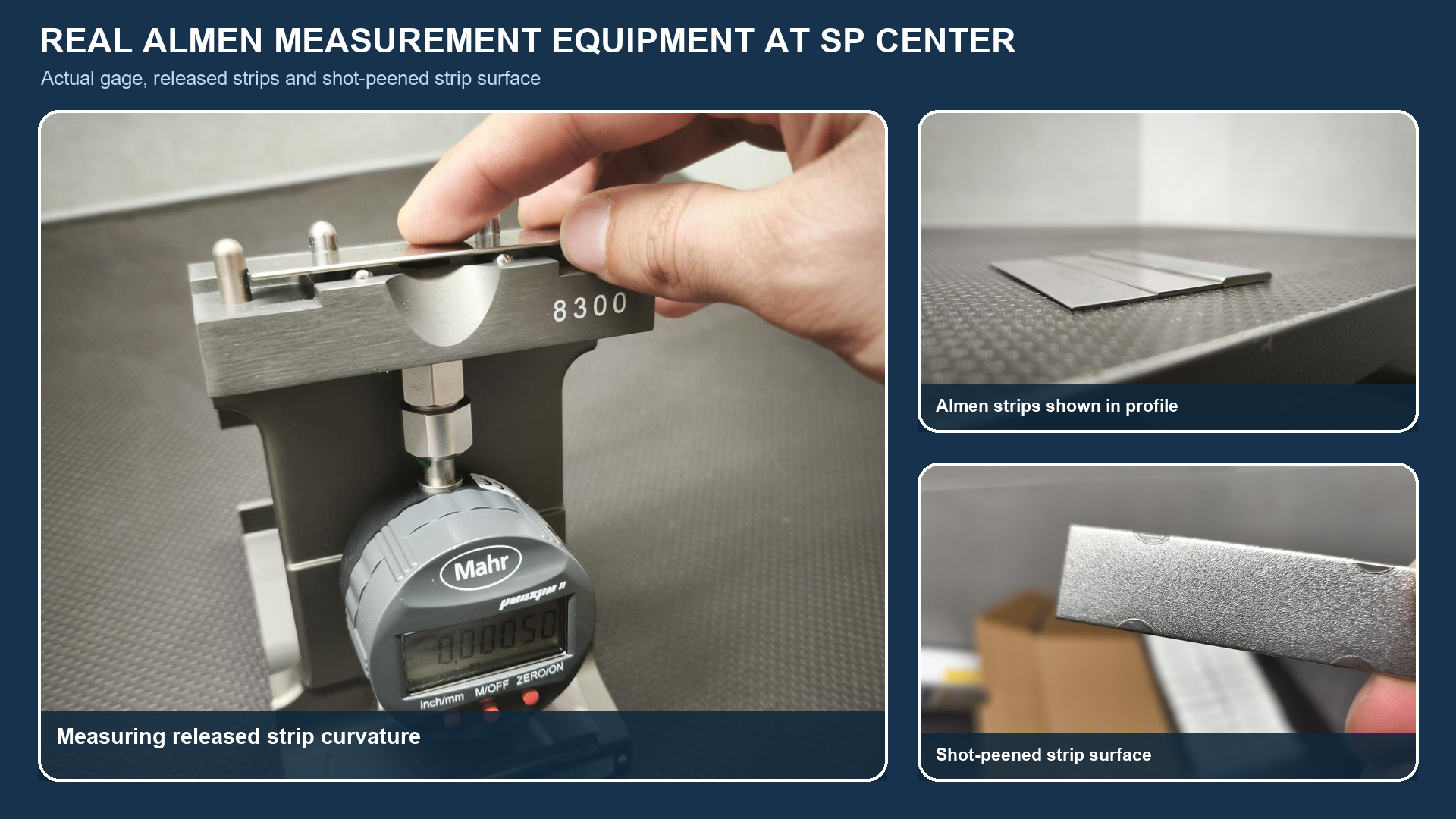

Obrázok 1. Almenove pásy a meradlo SP Center tvoria súčasť štandardizovaného reťazca merania používaného na určenie a overenie intenzity guľôčkovania.

Čo je Almenova intenzita?

Vyhovujúci Almenov pásik z pružinovej ocele sa upevní do predpísaného držiaka a vystaví prúdu média pri guľôčkovaní. Po vybratí sa pásik prehne, pretože jeho dve strany reagujú na nárazy rozdielne. Príslušné Almenovo meradlo zmeria výslednú výšku oblúka. Údaje z niekoľkých nových pásikov vystavených riadeným hodnotám expozície slúžia na stanovenie bodu nasýtenia a intenzity.

Termín	Pracovný význam	Bežná chyba
Výška oblúka	Zakrivenie merané po uvoľnení zodpovedajúceho exponovaného pásu a jeho umiestnení na príslušný merač	Nazývanie akéhokoľvek jednotlivého údaja intenzitou procesu
Krivka nasýtenia	Vyhodnotený vzťah medzi kontrolovanou expozíciou a výškou oblúka pre jednu definovanú konfiguráciu prúdu	Výber najvyššieho bodu alebo očakávanie dokonale plochej krivky
Almenova intenzita	Výška oblúka v určenom bode nasýtenia, hlásená s označením pásu	Hlásenie tlaku, rýchlosti kolesa alebo čísla bez N, A alebo C
Overenie	Doklad, že uvoľnená konfigurácia naďalej poskytuje požadované intenzita	Zaobchádzanie s pôvodnou krivkou vývoja ako s automatickým uvoľnením pre každú neskoršiu úlohu

Tabuľka 1. Výška oblúka, saturácia, intenzita a overenie súvisia, ale odlišné.

Prečo sú pásik, držiak a meradlo meracím systémom?

Typ a stav pásika, geometria a čistota držiaka, upevnenie, stav a nulovanie meradla, orientácia merania, technika operátora a sledovateľnosť môžu ovplyvniť záznam. Pásik sa nesmie sploštiť a opätovne použiť. Každý bod krivky vyžaduje nový zodpovedajúci pásik a sledovateľnú hodnotu expozície.

Ako sa číta notácia intenzity?

Zápis ako 0.012–0.016A obsahuje prijateľný rozsah výšky oblúka a označenie Almenovho pásika typu A. V palcovej konvencii predstavuje číselný rozsah palce; metrická dokumentácia musí výslovne uviesť milimetre. Riadiaci výkres alebo špecifikácia musia určiť použitú konvenciu. Prípona nie je jednotkou, ktorú možno vynechať, a číslo nie je hodnotou tlaku ani zvyškového napätia.

Rodina pásov	Relatívne použitie	Pravidlo výberu
N	Podmienky s nižšou intenzitou	Používajte iba tam, kde to povoľuje riadiaca požiadavka a očakávaný rozsah merania
A	Podmienky so strednou intenzitou	Uveďte označenie A s hodnotou alebo rozsahom výšky oblúka
C	Podmienky s vyššou intenzitou	Nenahrádzajte inou rodinou ani nekonvertujte intuíciou

Tabuľka 2. Pásy N, A a C pokrývajú rôzne relatívne rozsahy merania a nie sú voľne zameniteľné.

Ako saturačná krivka určuje intenzitu?

Saturačná krivka vzťahuje nameranú výšku oblúka ku kontrolovanej expozícii pre jednu nezmenenú konfiguráciu prúdu. Skoršie prírastky expozície vo všeobecnosti spôsobujú väčšie zvýšenia výšky oblúka; neskoršie prírastky pridávajú menej. Riadiaca metóda hodnotenia určuje bod saturácie z celého súboru údajov. Bod nie je maximálnym údajom a jeden vhodný pár meraní nemôže nahradiť požadovanú krivku.

Ak odkazovaný postup používa klasické kritérium 2T, zdvojnásobenie expozície z T na 2T môže zvýšiť vyhodnotenú výšku oblúka maximálne o 10 %. Presný výpočet, metóda krivky, požiadavky na údaje a akékoľvek počítačom generované vyhodnotenie musia pochádzať z riadiacej revízie.

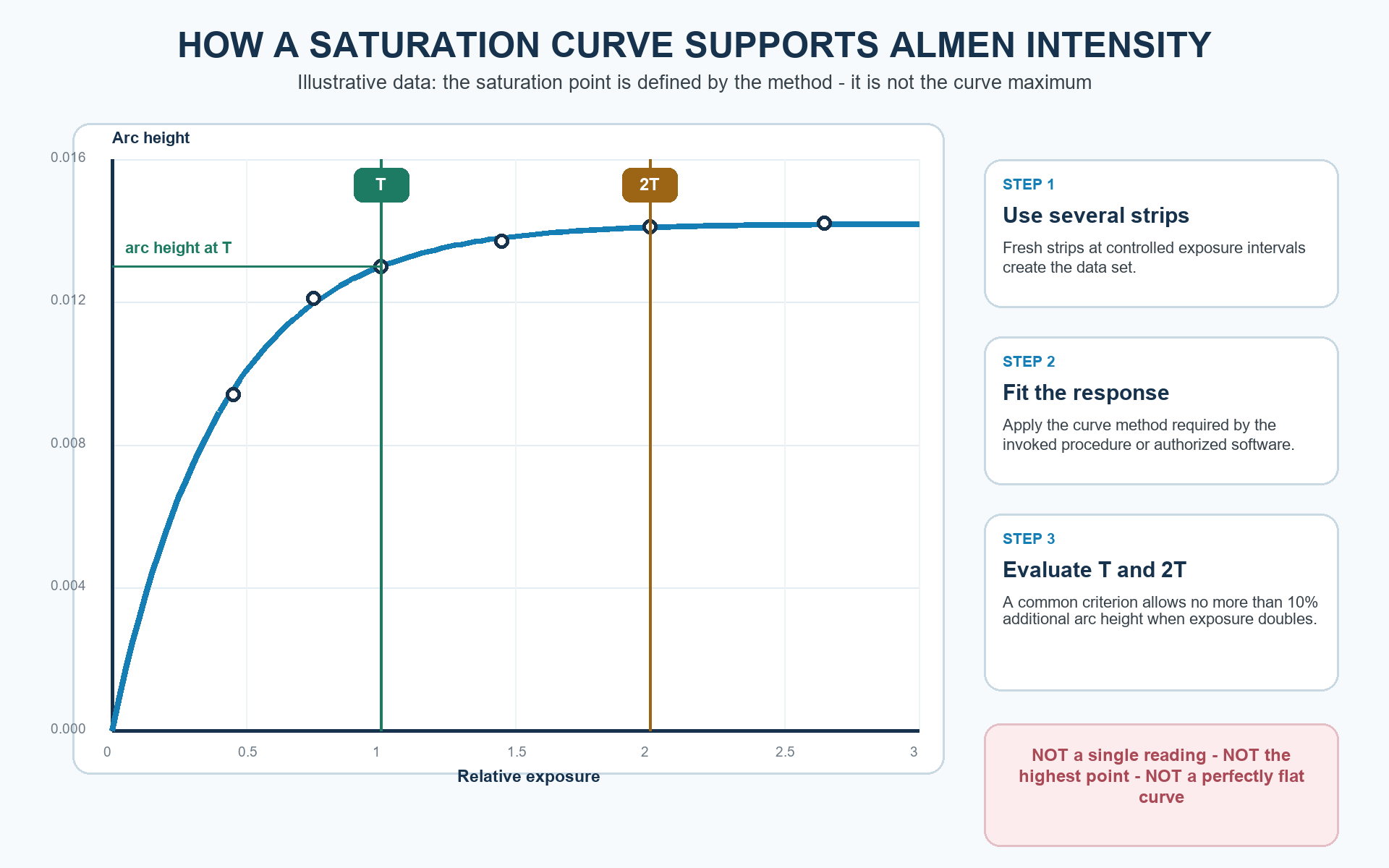

Obrázok 2. Viaceré kontrolované expozície podporujú saturačnú krivku; jeden pás poskytuje iba jeden údajový bod výšky oblúka.

Aký je rozdiel medzi stanovením a overením intenzity?

Fáza	Riadená akcia	Požadovaný výstup
Definovať	Potvrďte zóny ošetrenia, rozsah intenzity, typ prúžku, médium a odkazované dokumenty	Jednoznačná technická požiadavka
Konfigurujte	Opravte zariadenie, médium, umiestnenie držiaka, upínací prvok a podmienky dodania alebo pohybu	Sledovateľná identita nastavenia
Exponujte	Použite nové zodpovedajúce prúžky pri plánovaných zvyšujúcich sa hodnotách expozície	Zaznamenaná expozícia a identifikácia prúžku
Merajte	Použite príslušný postup merania, nulovania, orientácie a merania	Sledovateľné údaje o výške oblúka
Vyhodnoťte	Použite odkazovanú metódu saturačnej krivky alebo schválený softvér.	Akceptovaná krivka a nahlásená intenzita s označením pásu
Uvoľnenie a overenie	Zmrazenie výrobného postupu a definovanie umiestnení, frekvencie a reakčných pravidiel	Schválený záznam o pokynoch a overení

Tabuľka 3. Vývoj stanovuje základ; overenie výroby potvrdzuje uvoľnený postup podľa definovaného plánu kontroly.

Overenie nie je povolením na úpravu receptu, kým sa vhodný pás nedostane do rozsahu. Médium, tlak alebo rýchlosť kolesa, prietok, stav trysky alebo kolesa, uhol, odstup, poloha držiaka, upínací prípravok, pohyb, údržbárske a meracie zariadenia môžu ovplyvniť výsledok. Plán kontroly zmien určuje, kedy je potrebná nová krivka, mapovanie, overenie alebo kvalifikácia.

Obrázok 3. Vývoj stanovuje základ intenzity, zatiaľ čo overenie výroby kontroluje uvoľnenú konfiguráciu na definovaných miestach a intervaloch.

Ktoré procesné premenné môžu zmeniť Almenovu intenzitu?

Skupina médií, veľkosť, hustota, tvrdosť, tvar a prevádzkové podmienky.
Rýchlosť častíc a populácia, ktorá dosiahne overovacie miesto.
Tlak vzduchu, konštrukcia trysky, straty hadice a prietok média v pneumatických systémoch.
Rýchlosť kolesa, posuv a distribúcia v odstredivých systémoch.
Uhol nárazu, odstup, interferencia upínacieho prípravku, poloha držiaka a prístup k prúdu.
Pás, držiak, meradlo, meracia technika a softvérové riadenie.

Prečo intenzita nie je pokrytie, zvyškové napätie alebo výkon?

Technická otázka	Doklad	Nie je zameniteľné s
Aká štandardizovaná odozva prúdu sa vytvára?	Almenova intenzita	Pokrytie alebo zvyškové napätie
Bola špecifikovaná plocha komponentu úplne ovplyvnená?	Schválené posúdenie pokrytia	Almenova intenzita
Aký stav napätia existuje v komponentu?	Meranie špecifikovaného komponentu, napríklad schválená difrakčná metóda	Výška oblúka Almenovho pásu
Ako sa komponent správa pri reprezentatívnom zaťažení?	Schválené doklady o únave, trvanlivosti, analýze alebo prevádzke	Samotný záznam zodpovedajúcej intenzity
Ktoré nastavenia reprodukujú daný procesný postup?	Záznamy o kontrolovaných médiách, dodávke, upínacích prvkoch, pohybe a monitorovaní	Hodnota intenzity bez identity konfigurácie

Tabuľka 4. Overenie procesu, akceptácia povrchu komponentu a validácia komponentu vyžadujú samostatné doklady.

Pre kontrolovaný postup môže byť potrebný zhodný výsledok intenzity, ale nie je zárukou výkonu. Dva procesy môžu produkovať podobné Almenove výsledky, ale zároveň poskytovať rôzne výsledky komponentu, pretože sa líšia médiá, uhol, materiál, tvrdosť, geometria, pokrytie a postupnosť.

Čo by sa malo stať, keď je výsledok mimo rozsahu?

Zistenie	Prečo je to dôležité	Kontrolovaná odozva
Intenzita pod dolnou hranicou	Štandardizovaná odozva prúdu nespĺňa vydanú požiadavku	Vymedzte a zadržte dotknutý rozsah, preskúmajte a postupujte podľa schváleného postupu overovania a rozhodnutia o ďalšom postupe
Intenzita nad hornou hranicou	Vyššia závažnosť nie je automaticky prijateľná	Považujte za nezhodné, pokiaľ autorizovaná technická rozhodnutie o ďalšom postupe neakceptuje dotknutý stav produktu a procesu
Krivka nepodporuje výsledok	Nedostatočný rozsah, rozostup, rozptyl alebo kontrola robia odvodenie nespoľahlivým	Zopakujte štúdiu s primeraným kontrolovaným súborom údajov
Trendy výsledkov v rámci rozsahu	Drift môže predchádzať limitu zlyhanie	Použite schválený plán trendov a reakcií
Konfigurácia zmenená	Pôvodný základ mapovania alebo overovania už nemusí predstavovať produkciu	Skontrolujte, či je potrebné opätovné overenie, premapovanie alebo rekvalifikácia

Tabuľka 5. Nepodložený alebo mimo rozsahu dosiahnutý výsledok vyžaduje zdokumentovanú technickú reakciu, nie tiché opätovné testovanie alebo retrospektívne zmeny záznamov.

Ako by sa mala špecifikovať požiadavka na intenzitu?

Uveďte úplné dolné a horné limity, označenie pásu, jednotky alebo konvenciu notácie, riadiace dokumenty a revízie, zóny ošetrenia a vylúčenia, požiadavky na pokrytie, obmedzenia médií, miesta a frekvenciu overovania, ak je to relevantné, rozsah kvalifikácie, kontroly zmien a požadované záznamy. Vyhnite sa neúplným poznámkam, ako napríklad „guľôčkovať až 0.014“ alebo „použite štandardnú intenzitu“.

Často kladené otázky

Čo meria Almenova intenzita?

Meria štandardizovanú odozvu Almenovho pásu na definovaný prúd a postup guľôčkovania. Nemeria priamo zvyškové napätie, pokrytie ani únavovú životnosť komponentu.

Dokáže jeden Almenov pás určiť intenzitu guľôčkovania?

Nie. Jeden pás poskytuje jednu hodnotu výšky oblúka pri jednej expozícii. Určenie intenzity vyžaduje súbor údajov a vyhodnotenie saturácie špecifikované riadiacim postupom.

Čo znamená A v 0.014A?

A identifikuje rodinu Almenových pásov použitých pre výsledok. Prípona je súčasťou označenia intenzity a nesmie sa vynechať ani voľne zamieňať za N alebo C.

Je bod saturácie maximálna výška oblúka?

Nie. Sýtosť je bod definovaný kritériom použitej krivky. Nie je to jednoducho najvyššia hodnota a krivka sa nemusí stať horizontálnou.

Čo znamená kritérium 2T?

Ak riadiaca metóda uplatňuje klasické kritérium 2T, zdvojnásobenie expozície z T na 2T môže zvýšiť vyhodnotenú výšku oblúka maximálne o 10 %. Úplné pravidlo výpočtu a akceptácie musí dodržiavať použitý postup.

Dokazuje zodpovedajúca intenzita pokrytie komponentov?

Nie. Intenzita charakterizuje štandardizovanú odozvu prúdu. Pokrytie hodnotí dokončenie nárazu na špecifikovanú oblasť komponentov pomocou samostatnej schválenej metódy.

Môžu mať dva postupy rovnakú intenzitu, ale rôzne výsledky komponentov?

Áno. Médium, uhol nárazu, materiál, tvrdosť, geometria, pokrytie a postup výroby sa môžu líšiť, aj keď je štandardizovaný výsledok Almenovho testu podobný.

Čo by sa malo stať po výsledku mimo rozsahu?

Dodržujte schválený reakčný plán: zachovajte pôvodný výsledok, obmedzte postihnutý rozsah, preskúmajte merací a procesný reťazec, opravte príčinu, zopakujte požadované overenie a získajte informácie o rozhodnutí o ďalšom postupe produktu.

Kľúčové poznatky

Almenova intenzita je výška saturačného oblúka uvedená s označením pásika.
Jeden údaj z pásika je dátový bod, nie novo stanovená intenzita.
Sýtosť je definovaný výsledok krivky, nie maximum krivky.
Označenia N, A a C sú súčasťou výsledku a nie sú voľne zameniteľné.
Intenzita, pokrytie, zvyškové napätie, vstupy stroja a únavové vlastnosti vyžadujú samostatné doklady.
Výsledky mimo rozsahu vyžadujú zadržanie, preskúmanie, opravu, overenie a oprávnené rozhodnutie o ďalšom postupe.
