Ciśnienie i przepływ powietrza są powiązanymi parametrami kulowania pneumatycznego, ale nie są zamienne i żaden z nich nie jest intensywnością Almena. Ciśnienie opisuje stan gazu w określonym punkcie i warunkach pracy, przepływ powietrza — ilość gazu dostarczaną przez układ, a strumień masowy medium — masę śrutu podawaną w jednostce czasu. Wraz z rodzajem medium, podajnikiem, wężem, dyszą lub lancą, odległością, kątem i ruchem części parametry te wpływają na prędkość oraz strumień cząstek i obszar oddziaływania. Dlatego wiarygodny proces produkcyjny kontroluje całą konfigurację pneumatyczną, a jego wynik potwierdza się niezależnie: intensywnością Almena, pokryciem powierzchni, kontrolą części i identyfikowalnym planem reakcji.

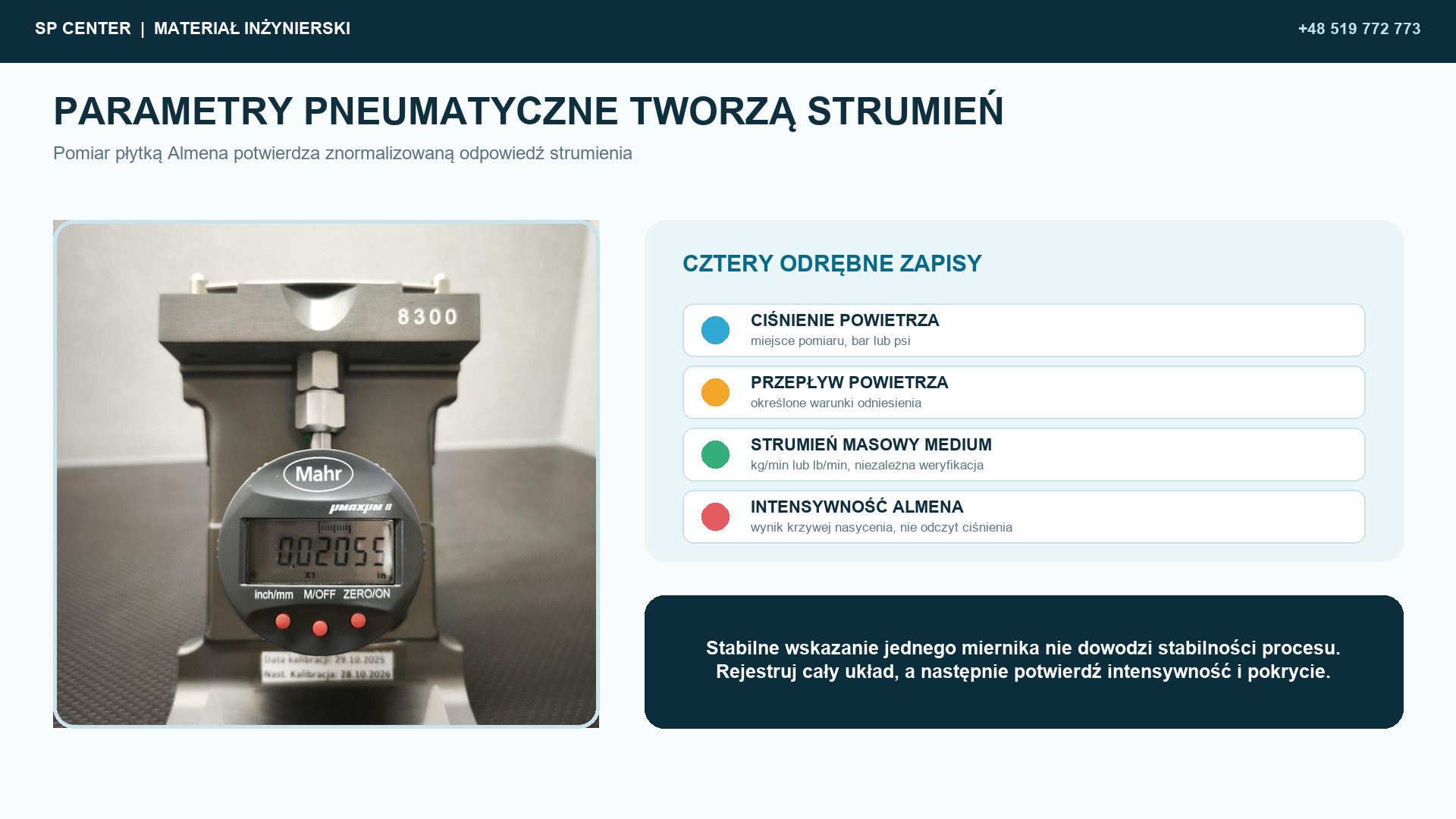

Rysunek 1 wykorzystuje rzeczywisty miernik Almena ze SP Center. Oddziela on znormalizowaną weryfikację intensywności od trzech parametrów układu pneumatycznego, które trzeba niezależnie zdefiniować i rejestrować: ciśnienia, przepływu powietrza oraz strumienia masowego medium.
Na co wpływają ciśnienie i przepływ powietrza w kulowaniu pneumatycznym?
W kulowaniu pneumatycznym sprężone powietrze przekazuje energię medium w dwufazowym strumieniu przechodzącym przez układ mieszania, wąż i dyszę. Ciśnienie, przepływ gazu i obciążenie medium wpływają na przyspieszanie cząstek. Dysza lub lanca kształtuje strumień, a odległość, kąt i ruch określają miejsce jego oddziaływania na część. Parametry maszyny tworzą zatem jeden powiązany system, a nie zbiór niezależnych liczb na ekranie.
Ciśnienie powietrza nie jest równe prędkości cząstek. Zależność ta zależy od maszyny, geometrii dyszy, średnicy i gęstości medium, wydatku masy śrutu, strat w wężu i miejsca pomiaru. Opublikowane eksperymenty potwierdzają, że ciśnienie może mieć silny wpływ w obrębie jednej ustalonej konfiguracji, ale dopasowana zależność zmienia się wraz z wyposażeniem. Ustawienia z jednej maszyny nie powinny być używane jako wzór przeliczeniowy dla innej maszyny.
Ciśnienie i przepływ nie zastępują wyników badań i zapisów dotyczących części. SAE AMS2432E opisuje komputerowo monitorowane kulowanie jako obserwację, identyfikowalność i reakcję w czasie rzeczywistym na ustawienia wejściowe procesu, przy czym AMS2430 stanowi integralną część specyfikacji. Monitorowanie wspiera kontrolę przebiegu procesu, lecz intensywność Almena, pokrycie i odbiór części nadal odpowiadają na odrębne pytania inżynierskie.
ZASADA INŻYNIERSKA Kontroluj układ pneumatyczny jako jedną kwalifikowaną konfigurację. Nie zatwierdzaj procesu wyłącznie na podstawie wskazania regulatora lub polecenia podajnika.
Które wielkości należy rozdzielać w zapisach procesu kulowania pneumatycznego?
Użyteczny zapis rozdziela ciśnienie powietrza, przepływ powietrza, strumień masowy medium, prędkość cząstek, strumień cząstek i intensywność Almena, ponieważ każda wielkość ma inne znaczenie fizyczne. Ciśnienie to siła na jednostkę powierzchni, przepływ powietrza to ilość gazu w czasie, a przepływ medium to masa ciała stałego w czasie. Prędkość i strumień cząstek opisują wynikowy strumień, natomiast intensywność Almena jest znormalizowaną odpowiedzią wyznaczaną określoną metodą badawczą.
Same jednostki nie wystarczają do porównania wartości. 1 bar odpowiada 100 kPa, a 1 psi — około 6,894757 kPa, lecz poprawne przeliczenie nie rozstrzyga, czy chodzi o ciśnienie manometryczne czy bezwzględne ani gdzie wykonano pomiar. Wartości przepływu gazu wymagają także temperatury i ciśnienia odniesienia. NIST wskazuje, że jednostki takie jak standardowy centymetr sześcienny na minutę mogą używać różnych konwencji temperaturowych. Podstawa odniesienia musi zawsze towarzyszyć wartości.
Zapis powinien wskazywać, czy dana wartość jest nastawą, poleceniem, wskazaniem, niezależnym pomiarem, wynikiem obliczeń czy progiem alarmowym. Procent wysterowania podajnika nie jest strumieniem masowym, dopóki zatwierdzony system nie wykaże i nie utrzyma tej zależności. Nastawa regulatora nie jest ciśnieniem przy dyszy, jeżeli nie potwierdzono podstawy pomiaru i strat dynamicznych dla rzeczywistej konfiguracji.
| Wielkość | Znaczenie techniczne | Minimalna definicja dla kontrolowanego zapisu |
|---|---|---|
| Ciśnienie powietrza | Ciśnienie statyczne lub dynamiczne w określonym punkcie obwodu pneumatycznego | Punkt pomiarowy, podstawa względna lub bezwzględna, stan pracy, jednostki, czujnik i podstawa czasu |
| Przepływ lub wydajność powietrza | Masowy lub objętościowy przepływ gazu w określonych warunkach odniesienia | Metoda pomiaru, temperatura i ciśnienie odniesienia, wilgotność, jeśli dotyczy, zakres i jednostki |
| Strumień masowy medium | Masa medium do kulowania dostarczanego w jednostce czasu | Wartość zmierzona lub zweryfikowana, odstęp czasu, stan medium do kulowania, kalibracja lub metoda grawimetryczna i stabilność |
| Prędkość cząstek | Rozkład prędkości cząstek w określonym miejscu w strumieniu | Miejsce pomiaru, medium, dysza, ciśnienie, obciążenie masowe, odległość i metoda diagnostyczna |
| Strumień cząstek | Liczba cząstek przechodzących przez określony obszar w jednostce czasu | Powierzchnia, przedział czasu, położenie strumienia, rozkład medium i metoda pomiaru |
| Intensywność Almena | Znormalizowana odpowiedź mechaniczna wyznaczona z użyciem określonego układu Almena | Rodzaj płytki, lokalizacja uchwytu, sekwencja ekspozycji, krzywa lub metoda weryfikacji i wynik |
Tabela 1. Ciśnienie, przepływ powietrza, strumień masowy medium i intensywność Almena są powiązane, lecz nie są zamienne.
Dlaczego ciśnienie na regulatorze nie jest równe ciśnieniu przy dyszy?
Ciśnienie zmienia się w działającym układzie pneumatycznym, ponieważ przepływ przez filtry, zawory, złączki, węże, mieszalniki, lance i dysze powoduje straty. Kolektor instalacji może pozostać stabilny, podczas gdy wlot maszyny lub obwód wylotowy spada pod wpływem zapotrzebowania. Regulator może również wskazywać inną wartość w warunkach braku przepływu, rozruchu i stabilnego kulowania. Każda wartość ciśnienia wymaga zatem lokalizacji i stanu pracy.
Ciśnienie manometryczne i bezwzględne mają różne poziomy odniesienia. Ciśnienie manometryczne odnosi się do lokalnego ciśnienia atmosferycznego, a bezwzględne — do próżni. Większość wskaźników warsztatowych pokazuje ciśnienie manometryczne, natomiast w obliczeniach i publikacjach technicznych może występować ciśnienie bezwzględne albo jawne dodanie ciśnienia atmosferycznego. Pomieszanie tych podstaw prowadzi do błędu liczbowego mimo prawidłowego przeliczenia jednostek.
Najbardziej użyteczna lokalizacja czujnika odpowiada na pytanie kontrolne, nie powodując zawodności instalacji. Czujnik bliżej obwodu podawania może lepiej reprezentować warunki procesu, lecz nadal podlega ograniczeniom czasu reakcji, kalibracji, zanieczyszczenia, drgań i utrzymania. Plan procesu powinien odróżniać główny punkt kontrolny od punktów diagnostycznych przed nim i za nim.
LOKALIZACJA OKREŚLA ZNACZENIE Wartości z głównego kolektora instalacji, wlotu maszyny, wylotu regulatora i obwodu podawania zapisuj jako różne pomiary. Nie nazywaj jednego pomiaru drugim.
Jak oddziałują na siebie ciśnienie powietrza i strumień masowy medium?
Przy niezmiennym wskazaniu ciśnienia większy strumień masowy medium oznacza, że ten sam przepływ gazu musi rozpędzić większą masę ciała stałego w tym samym układzie. Zależnie od podajnika i dyszy zmienia to rozkład prędkości cząstek, koncentrację strumienia, straty ciśnienia i obszar oddziaływania. Również przy stałym wskazaniu przepływu medium zmiana geometrii dyszy, wydajności powietrza lub stanu węża może wytworzyć inny strumień.
Opublikowane badanie kulowania pneumatycznego pokazuje, dlaczego wynik musi pozostać związany z konfiguracją. Ohta, Tsutsumi i Ma uzyskali dla śrutu stalowego ASR170 około 30 m/s przy ciśnieniu 0,14 MPa oraz około 49 m/s przy 0,35 MPa w konkretnej maszynie ciśnieniowej. W tej konfiguracji ustalona prędkość była w przybliżeniu proporcjonalna do ciśnienia podniesionego do potęgi 0,51. Wartości te potwierdzają współzależność, ale nie są nastawami produkcyjnymi dla innej maszyny, medium lub części.
Podczas rozwoju procesu należy celowo zmieniać ciśnienie i strumień masowy medium przy zachowaniu udokumentowanych: dyszy, węża, medium, odległości oraz konfiguracji pomiarowej. Trzeba zapisywać wartości średnie i stabilność, a następnie niezależnie wyznaczać intensywność Almena oraz potwierdzać dostarczenie strumienia do części. Zatwierdzone okno robocze powinno wykluczać kombinacje, które spełniają pojedynczy parametr wejściowy, lecz powodują niestabilne podawanie, niewystarczające pokrycie, uszkodzenie powierzchni albo niedopuszczalną wydajność.
BRAK UNIWERSALNEJ KONWERSJI Zależności ciśnienia od prędkości i ciśnienia od intensywności należą do testowanej konfiguracji. Kopiowanie krzywej między maszynami nie jest kwalifikacją.

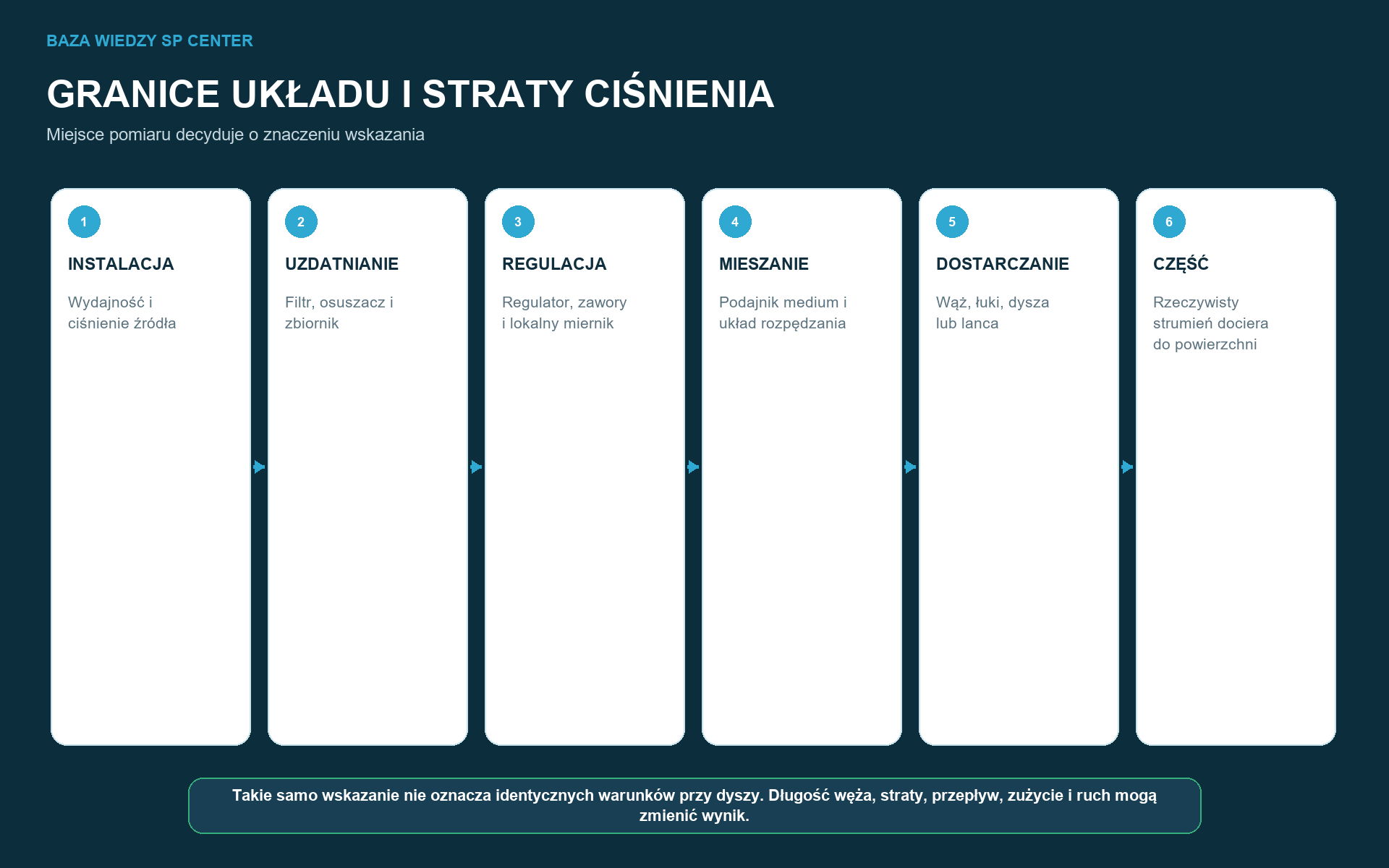

Rysunek 2 definiuje granicę układu pneumatycznego. Wyświetlacza regulatora nie można interpretować bez punktu pomiaru, przepływu roboczego, ograniczeń i geometrii dostawy za urządzeniem.
Co oznacza wydajność układu sprężonego powietrza podczas kulowania pneumatycznego?
Wydajność układu sprężonego powietrza oznacza zdolność instalacji do utrzymania wymaganego przepływu gazu podczas pracy procesu. Wysokie ciśnienie statyczne przy zamkniętej dyszy nie potwierdza wystarczającej wydajności po otwarciu zaworu i wprowadzeniu medium do strumienia. O zachowaniu układu decydują m.in. zbiorniki, sterowanie sprężarką, średnice przewodów, urządzenia uzdatniające, spadki ciśnienia i równoczesny pobór przez inne urządzenia.
Objętościowy przepływ gazu musi uwzględniać bazę odniesienia. Rzeczywista objętość przy ciśnieniu w rurociągu i objętość standardowa odniesiona do zdefiniowanej temperatury i ciśnienia to nie to samo. Normy NIST dotyczące przepływu gazu pokazują, dlaczego warunki odniesienia są częścią pomiaru, a nie opcjonalnymi metadanymi. Specyfikacja dostawcy, wyświetlacz licznika i raport z zakładu muszą wykorzystywać zgodne definicje przed porównaniem wartości.
ISO 1217 określa metody badań odbiorczych sprężarek, w tym pomiar wydajności objętościowej i mocy, lecz sama znamionowa wydajność sprężarki nie kwalifikuje układu do kulowania. Granica systemu obejmuje także zbiorniki, osuszacze, filtry, zawory, węże i zapotrzebowanie procesu. Zdolność układu należy oceniać w reprezentatywnych warunkach obciążenia, z uwzględnieniem przewidywalnego jednoczesnego poboru powietrza.
CIŚNIENIE STATYCZNE NIE JEST WYDAJNOŚCIĄ Sprawdź układ sprężonego powietrza, gdy dysza, podajnik i proces działają zgodnie z reprezentatywnym zapotrzebowaniem.
Jak mierzyć i weryfikować strumień masowy medium?
Strumień masowy medium należy wyrażać jako masę dostarczoną w jednostce czasu i powiązać ze zdefiniowaną metodą weryfikacji. Zależnie od wyposażenia monitoring produkcyjny może wykorzystywać skalibrowany czujnik, a okresowa weryfikacja — pomiar grawimetryczny w określonym czasie. Plan powinien określać czas zbierania próbki, przydatność wagi, tarę, stan medium, częstotliwość próbkowania, dopuszczalne pasmo i reakcję, gdy wynik różni się od wskazania maszyny.
Polecenie podajnika i rzeczywiste podawanie medium to nie ten sam pomiar. Położenie zaworu, prędkość ślimaka lub wartość procentowa mogą pozostawać stałe, podczas gdy zawieszanie się medium, wilgoć, zużycie, bilans ciśnień lub rozkład wielkości cząstek zmieniają dostarczaną masę. Jeżeli do sterowania używa się polecenia, kwalifikowaną zależność między poleceniem a zmierzoną masą należy sprawdzać z ustaloną częstotliwością i po istotnych pracach utrzymaniowych.
Średni strumień może maskować pulsacje. Proces może dostarczyć prawidłową masę całkowitą w ciągu minuty, a jednocześnie podczas szybkiego przejścia robota tworzyć naprzemienne strefy wysokiego i niskiego strumienia. Czas reakcji czujnika, częstotliwość zapisu i sposób uśredniania powinny odpowiadać skali czasowej procesu. Jeżeli krótkotrwała zmienność może wpływać na wynik, zachowaj dane z odpowiednią rozdzielczością czasową albo zastosuj niezależną kontrolę wykrywającą tę niestabilność.
MASA W CZASIE Stabilne polecenie podajnika jest jedynie sygnałem wejściowym. Trzeba potwierdzić, że zatwierdzony system dostarcza wymagany strumień masowy medium z dopuszczalną stabilnością.
Jak dysza, wąż i lanca wewnętrzna zmieniają strumień medium?
Dysza, wąż i lanca należą do kwalifikowanej konfiguracji procesu, ponieważ determinują ograniczenia przepływu, straty, warunki mieszania i geometrię strumienia. Zużycie dyszy może zmienić jej średnicę wewnętrzną, przyspieszanie medium i rozbieżność strumienia, mimo że ciśnienie i przepływ pozostają w dopuszczalnych granicach. Na warunki przy dyszy wpływają również długość, średnica, zagięcia, nieszczelności, przebieg i połączenia węża.
Lanca wewnętrzna lub deflektor stwarzają inne warunki pneumatyczne niż otwarta dysza zewnętrzna. Małe kanały, łuki, wymienne końcówki i elementy odchylające powodują straty ciśnienia oraz zmieniają rozkład prędkości cząstek i obszar oddziaływania. Zatwierdzony program procesu powinien identyfikować rzeczywisty zespół lancy i określać kryteria kontroli, wykrywania zatorów oraz wymiany. Sama nazwa rodziny narzędzi nie wystarcza, gdy o wyniku decyduje geometria.
Odległość robocza i kąt padania oddziałują na strumień po jego opuszczeniu dyszy. Badania z użyciem szybkiego obrazowania wykazały, że w niektórych konfiguracjach prędkość cząstek może nadal zmieniać się za wylotem dyszy. Geometria części wprowadza następnie odbicia, zacienienie i ograniczenia dostępu. Nastawy maszyny trzeba więc kwalifikować z rzeczywistym układem podawania i reprezentatywną geometrią części.
| Rodzaj potwierdzenia | Co może ustalić | Czego nie może udowodnić samodzielnie |
|---|---|---|
| Monitorowanie ciśnienia | Czy ciśnienie w miejscu instalacji instrumentu mieściło się w dozwolonym paśmie | Ciśnienie przy dyszy, prędkość cząstek, intensywność Almena, pokrycie ani odbiór części |
| Monitorowanie przepływu powietrza | Czy zdefiniowany przepływ gazu pozostawał w dopuszczalnym paśmie przy określonych warunkach odniesienia | Podawanie medium, energię każdej cząstki ani obróbkę całej części |
| Monitorowanie przepływu medium | Czy masa dostarczonego śrutu w czasie mieściła się w dozwolonym paśmie | Prędkość cząstek, intensywność, dostęp, pokrycie ani stan powierzchni części |
| Intensywność Almena | Czy strumień wygenerował określoną, znormalizowaną odpowiedź w konfiguracji pomiarowej | Pokrycie powierzchni, profil naprężeń szczątkowych części, chropowatość lub dostęp do geometrii |
| Ocena pokrycia powierzchni | Czy wskazana powierzchnia części spełniła przywołane kryterium śladów uderzeń | Intensywność, trwałość zmęczeniową, stan materiału ani zgodność wymiarową |
| Akceptacja części | Czy obrabiany element spełnił wymagania dotyczące powierzchni, granic, czystości, wymiarów i zapisów | Każda dodatkowa właściwość niewymieniona na rysunku lub planie odbioru |
Tabela 2. Miejsce pomiaru i stan roboczy definiują, co faktycznie reprezentuje odczyt ciśnienia.
Jak określić czujniki pneumatyczne, częstotliwość próbkowania i sposób przetwarzania danych?
Czujnik jest użyteczny tylko wtedy, gdy mierzona wielkość, lokalizacja i charakterystyka dynamiczna odpowiadają pytaniu kontrolnemu. Określ zakres, dokładność lub — gdy jest wymagana — niepewność, rozdzielczość, status kalibracji, czas reakcji, ograniczenia środowiskowe oraz sposób instalacji. Przetwornik ciśnienia dobrany do powolnego monitorowania instalacji zakładowej może nie wychwycić krótkiego stanu przejściowego zaworu. Nawet szybki sygnał może zostać nadmiernie wygładzony przez agresywne filtrowanie lub długie uśrednianie.
Próbkowanie i zapisywanie danych należy rozpatrywać oddzielnie. Sterownik może szybko pobierać próbki, ale przechowywać tylko średnią, minimum i maksimum z jednej sekundy. Inny system może zapisywać każdą próbkę, lecz używać niesynchronizowanych znaczników czasu dla ciśnienia, przepływu medium i ruchu robota. Plan kontroli powinien określać dane obsługujące blokady, dane do dopuszczenia partii oraz sygnały źródłowe zachowywane do analizy.
Integralność danych obejmuje identyfikację i kontekst. Zapis powinien łączyć identyfikator czujnika, status kalibracji, maszynę, rewizję programu procesu, część lub partię, początek i koniec cyklu, alarmy, ręczne obejścia blokad, status utrzymania ruchu oraz autoryzację operatora lub systemu. Gładki wykres trendu bez tego kontekstu nie dowodzi, że właściwa część przeszła zatwierdzony proces.
| Element sterujący | Co powinna określać specyfikacja | Zmiana lub pytanie alarmowe |
|---|---|---|
| Punkt ciśnienia | Dokładne miejsce, ciśnienie manometryczne lub bezwzględne, stan obciążenia, jednostki, normalne pasmo i identyfikacja czujnika | Czy ta sama wyświetlana wartość będzie reprezentować ten sam stan po tej zmianie? |
| Dostarczanie powietrza | Strumień masowy albo objętościowy w warunkach standardowych lub rzeczywistych, warunki odniesienia, przewidywane zapotrzebowanie i metoda weryfikacji | Czy instalacja utrzymuje wymagany przepływ przez cały proces? |
| Strumień masowy medium | Masa na jednostkę czasu, częstotliwość weryfikacji, dopuszczalne pasmo, sposób oceny pulsacji i stan medium | Czy sygnał reprezentuje dostarczoną dawkę, czy tylko polecenie podajnika? |
| Dysza, lanca i wąż | Tożsamość części, geometria wewnętrzna, długość, średnica, prowadzenie, limit kontroli i wymiany | Czy zużycie, zator lub zmiana konfiguracji mogą zmienić strumień mimo zachowania wartości zadanych? |
| Obsługa sygnału | Częstotliwość próbkowania, uśrednianie, filtrowanie, znaczniki czasu, synchronizacja, rozdzielczość i przechowywanie danych źródłowych | Czy krótka odchyłka może zniknąć w wyświetlanej średniej? |
| Plan reakcji | Opóźnienie alarmu, blokada, status cyklu, odseparowanie wyrobu, analiza przyczyny, zasady zatwierdzenia i ponownego uruchomienia | Co dzieje się z każdą częścią poddaną procesowi podczas odchylenia? |
Tabela 5. Zapis produkcyjny wymaga jednoznacznych limitów, kontekstu danych i uzgodnionej reakcji po przekroczeniu granicy.
Jak ustalać progi alarmowe i granice reakcji?
Limity alarmowe powinny wynikać z kwalifikowanego okna procesowego i możliwości pomiarowych, a nie z wygodnej wartości procentowej wokół wartości nastawy. Decyzja inżynierska powinna rozróżniać ostrzeżenie, kontrolowane odchylenie, alarm przerywający cykl i awarię czujnika. Każdy stan wymaga zdefiniowanej reguły opóźnienia lub trwałości, aby normalne stany przejściowe rozruchu były traktowane inaczej niż długotrwałe lub powtarzające się odchylenia.
Plan reakcji musi określać, co stało się z częścią, a nie tylko z maszyną. Zdefiniuj fragment cyklu objęty odchyleniem, automatyczny status cyklu, odseparowanie części lub partii, wymagany przegląd danych, ograniczenia ponownej obróbki, uprawnienie do udzielenia odstępstwa, analizę przyczyny oraz dowody wymagane do ponownego uruchomienia. Jeżeli system nie może wskazać powierzchni eksponowanej podczas odchylenia, decyzja może obejmować całą część lub partię.
Jeżeli jest to praktyczne, zaplanuj testy działania alarmów. Bezpiecznie zasymuluj reprezentatywny spadek ciśnienia lub przepływu medium, utratę sygnału czujnika, niestabilność zasilania albo pogorszenie stanu dyszy lub przewodu i potwierdź reakcję systemu. Alarm, którego nigdy nie przetestowano, może nie zadziałać z powodu błędnego skalowania, filtrowania, logiki, znaczników czasu lub aktywnego obejścia, mimo że ekran wygląda prawidłowo.
| Obserwowany wzorzec | Prawdopodobne przyczyny procesu | Natychmiastowa reakcja sterowania |
|---|---|---|
| Spadki ciśnienia występują tylko podczas kulowania | Niewystarczająca wydajność instalacji, spadek za regulatorem, zatkany filtr, długi wąż, nieszczelność lub jednoczesny pobór powietrza | Zatrzymać lub ograniczyć cykl, porównać przebiegi czasowe z poszczególnych punktów pomiaru i przywrócić zatwierdzony stan obciążenia |
| Ciśnienie jest stabilne, ale reakcja Almena ulega zmianie | Zużycie dyszy, zmiana wielkości lub stanu medium, strumienia masowego, kąta, odległości, położenia uchwytu albo dryf czujnika | Nie zwiększać automatycznie ciśnienia; sprawdzić całą zatwierdzoną konfigurację i niezależne dowody |
| Średni strumień medium jest prawidłowy, ale podawanie pulsuje | Zawieszanie się medium w podajniku, cykliczna praca zaworu, wilgoć, niewłaściwe mieszanie, filtrowanie sygnału lub okresowe ograniczenie przewodu | Przejrzeć dane o odpowiedniej rozdzielczości czasowej, zweryfikować podawanie grawimetrycznie i usunąć przyczynę w podajniku lub medium |
| Pokrycie powierzchni rozwija się wolniej | Niższy strumień cząstek, większy obszar, zwiększona odległość, zacienienie geometryczne, zmiana ruchu lub degradacja medium | Zatrzymać przenoszenie programu procesu, potwierdzić dostęp i ponownie wyznaczyć kwalifikowaną ekspozycję na reprezentatywnej geometrii |
| Ciśnienie przy dyszy różni się między maszynami | Różne lokalizacje czujników, zachowanie regulatora, straty w wężach, geometria dyszy, wydajność powietrza lub baza odniesienia | Traktować maszyny jako różne systemy do czasu wykazania i zatwierdzenia równoważności |
| W zarejestrowanych sygnałach pojawiają się krótkie impulsy | Przejściowe stany zaworów, dynamika czujników, szum elektryczny lub rzeczywista niestabilność pneumatyczna | Zachowaj dane źródłowe, ustal, czy zdarzenie ma charakter fizyczny, i zastosuj zatwierdzoną logikę alarmu oraz reakcji dotyczącej wyrobu |
Tabela 3. Typowe objawy niestabilności wskazują na konieczność przeprowadzenia różnych kontroli układu pneumatycznego, podajnika, medium lub systemu dostarczania.
REAKCJA DOTYCZĄCA WYROBU Każde odchylenie w układzie pneumatycznym wymaga określonej decyzji dotyczącej części, zatwierdzonego warunku ponownego uruchomienia i identyfikowalnego zapisu.

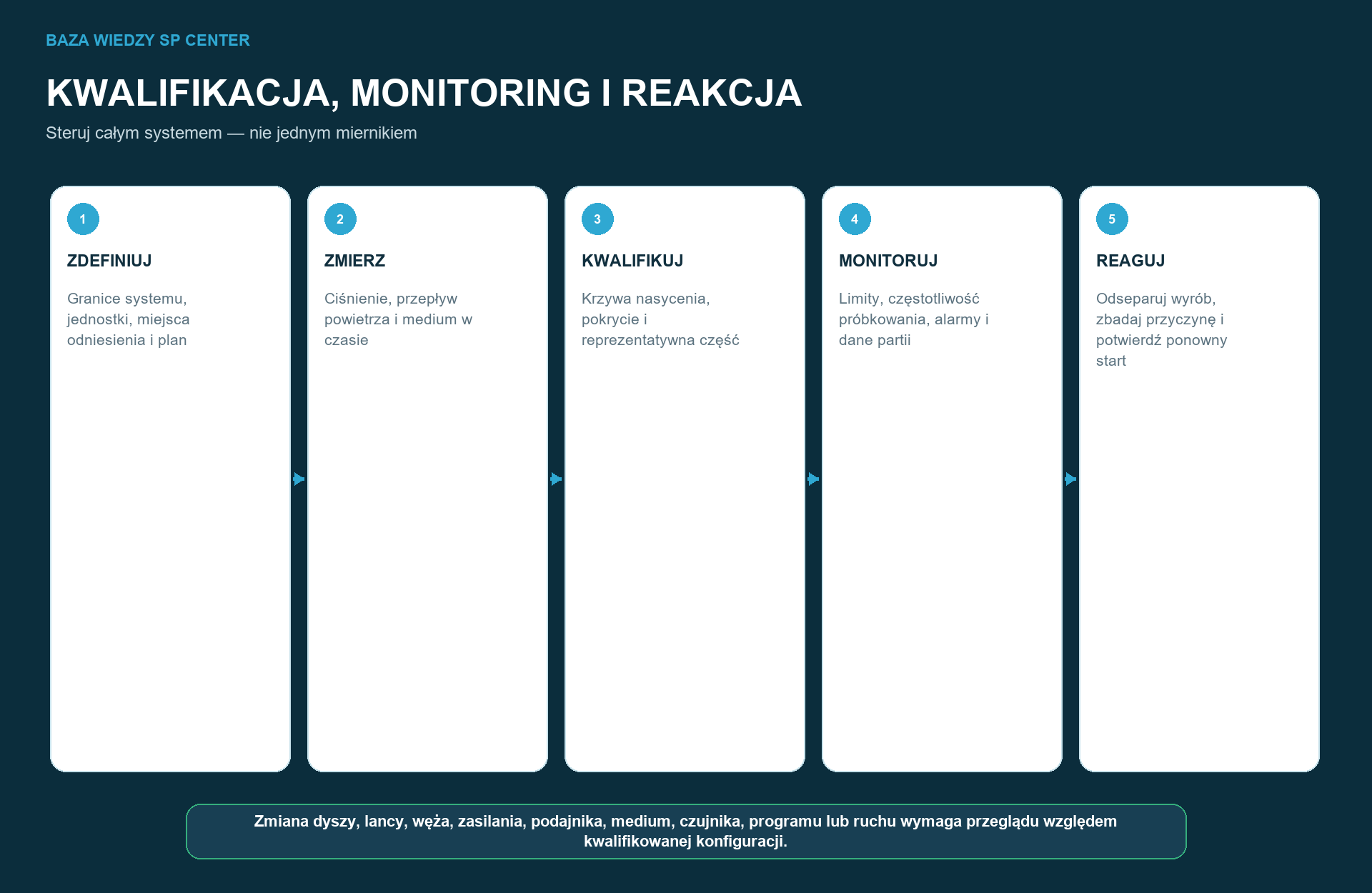

Rysunek 3 łączy zdefiniowanie systemu, pomiar, kwalifikację, monitoring i reakcję. Zmianę dopływu powietrza, podajnika, medium, węża, dyszy, lancy, czujnika, oprogramowania, ruchu lub programu procesu trzeba ocenić względem kwalifikowanej konfiguracji bazowej.
Jak kwalifikuje się proces kulowania pneumatycznego?
Kwalifikacja powinna odzwierciedlać granice seryjnego urządzenia: medium, podajnik, wąż, dyszę lub lancę, oprzyrządowanie, odległość, kąt, ruch, maskowanie i system pomiarowy. Przed zatwierdzeniem okna produkcyjnego należy ustalić stabilne zakresy ciśnienia, przepływu powietrza i strumienia masowego medium, a następnie potwierdzić intensywność Almena, ekspozycję, pokrycie oraz kryteria odbioru na reprezentatywnej geometrii.
Próba powinna obejmować kombinacje parametrów, nie tylko pojedyncze nastawy. Ciśnienie przy dolnej granicy i wysokim obciążeniu medium może dawać inny wynik niż to samo ciśnienie przy małym obciążeniu. Podobnie górna granica ciśnienia przy zużytej dyszy może zachowywać się inaczej niż konfiguracja nominalna. Dobierz próby do krawędzi okna i interakcji istotnych dla ryzyka, nie traktując badań jako zgody na przekroczenie wymagań części.
Zatwierdzony wynik trzeba przełożyć na kontrolowaną konfigurację bazową. Zapisz wyposażenie, nastawy, dopuszczalne zakresy, sposób przetwarzania sygnałów, częstotliwość weryfikacji, ruch, ekspozycję części, kontrole, alarmy i warunki wyzwalające przegląd zmiany. Produkcja seryjna ma odtwarzać tę konfigurację. Prace utrzymaniowe lub zmiana oprogramowania, które mogą wpływać na układ pneumatyczny, podajnik, tor danych albo ruch, wymagają formalnego przeglądu przed przywróceniem procesu.
| Etap | Wymagane działania inżynieryjne | Oczekiwany wynik |
|---|---|---|
| 1. Zdefiniowanie granic systemu | Zidentyfikować sprężarkę lub instalację, urządzenia uzdatniania, zbiornik, regulatory, zawory, węże, podajnik, dyszę lub lancę, czujniki i oprogramowanie sterujące | Kontrolowany schemat układu pneumatycznego i identyfikacja sprzętu |
| 2. Zdefiniowanie pomiarów | Określić lokalizację, jednostki, warunki odniesienia, kalibrację, zakres, czas reakcji, filtrowanie, częstotliwość próbkowania i przechowywanie danych | Plan pomiarów z wartościami interpretowalnymi |
| 3. Ustalenie stabilnych parametrów wejściowych | Wyznaczyć zakresy ciśnienia, przepływu powietrza i strumienia masowego medium w rzeczywistej konfiguracji produkcyjnej | Powtarzalne okno operacyjne |
| 4. Kwalifikacja oddziaływania strumienia | Wyznaczyć wymaganą krzywą nasycenia albo zweryfikować intensywność w określonych miejscach kontrolnych | Zatwierdzony zakres bazowy intensywności Almena |
| 5. Kwalifikacja obróbki części | Ustalić dostęp, pokrycie, ruch, ekspozycję oraz wymagania powierzchniowe i wymiarowe na reprezentatywnej geometrii | Zaakceptowana próba części i ekspozycja produkcyjna |
| 6. Ustalenie kontroli seryjnej | Zatwierdzić nastawy, tolerancje, alarmy, blokady, programy procesu, kontrole, zapisy i działania operatora | Nadzorowane instrukcje robocze i plan reakcji |
| 7. Przetestuj system | Przetestować reprezentatywne zapotrzebowanie na powietrze i medium, rozruch, ponowny start, pusty podajnik, zablokowany przewód, awarię czujnika i stany utrzymaniowe, jeśli są istotne | Zweryfikowane wykrycie i bezpieczne odseparowanie potencjalnie niezgodnego wyrobu |
| 8. Sterowanie zmianami | Przeglądać zmiany dyszy lub lancy, przebiegu węża, podajnika, medium, oprogramowania, czujnika, lokalizacji i procesu | Zatwierdzona historia zmian i decyzja o ponownej kwalifikacji |
Tabela 4. Kwalifikacja łączy zdefiniowane dane wejściowe, znormalizowaną odpowiedź Almena, pokrycie i reprezentatywne dowody części.
Jak parametry pneumatyczne wiążą się z intensywnością Almena i pokryciem?
Parametry pneumatyczne sterują sposobem wytwarzania strumienia, a intensywność Almena sprawdza jego znormalizowane oddziaływanie w określonych miejscach. SAE J443_202512 określa metodę wyznaczania i weryfikacji intensywności, natomiast SAE J442_202602 — wymagania dotyczące powiązanych narzędzi. Typ płytki, zakres intensywności, lokalizacje i częstotliwość wynikają z przywołanego rysunku i specyfikacji procesu.
Pokrycie odpowiada na inne pytanie dotyczące powierzchni części. SAE J2277_202301 opisuje procedury określania pokrycia i jego związku z ekspozycją. Proces może spełnić wymagania ciśnienia, przepływu powietrza, przepływu medium i intensywności Almena, a mimo to pominąć zagłębienie z powodu niewłaściwego dostępu, ruchu, kąta lub zacienienia. Z kolei widoczne pokrycie nie potwierdza intensywności ani stabilności układu pneumatycznego.
Odbiór części zamyka proces. Może obejmować granice maskowania, stan powierzchni, czystość, chropowatość, wymiary, usunięcie pozostałości medium oraz dodatkowe dowody wymagane umową. Monitorowanie ciśnienia i przepływu zwiększa identyfikowalność, ale nie zastępuje kontroli lub badania przypisanego do konkretnej części.
ODRĘBNE DOWODY Parametry wejściowe, intensywność Almena, pokrycie i odbiór części dotyczą jednego procesu, lecz każdy z nich potwierdza inny fakt.
Jak jakość sprężonego powietrza wpływa na kulowanie pneumatyczne?
Zanieczyszczenie sprężonym powietrzem może wpływać na zawory, czujniki, podajniki i stabilność dostarczania medium. Woda może sprzyjać aglomeracji medium, korozji lub blokowaniu przewodów, w zależności od medium i systemu. Olej i cząstki stałe mogą zanieczyszczać urządzenia lub powierzchnię podzespołu. Wymagana jakość powietrza powinna zatem zostać określona na podstawie procesu, urządzeń i wymagań dotyczących odbioru.
ISO 8573-1 klasyfikuje czystość sprężonego powietrza pod względem cząstek stałych, wody i oleju, lecz nie narzuca jednej uniwersalnej klasy dla każdego procesu kulowania. Wymaganie wynika z umowy, zaleceń producenta wyposażenia, rodzaju medium, części i kwalifikacji procesu. Znaczenie ma również miejsce pobierania próbki, ponieważ zgodność w kolektorze instalacji nie potwierdza automatycznie warunków w maszynie ani obwodzie dyszy.
Rutynowa kontrola może obejmować stan osuszacza i filtra, drenaż, różnicę ciśnień, kontrolę punktu rosy lub zanieczyszczeń, w razie potrzeby, a także kryteria konserwacji i reakcji. Zmiany w uzdatnianiu powietrza należy weryfikować wraz ze zmianami w procesie, jeśli mogą one wpływać na stabilność dostawy, zanieczyszczenie lub akceptację części.
Jak rozpoznać niestabilność procesu kulowania pneumatycznego?
Proces jest niestabilny, gdy strumień lub wyniki kontroli procesu zmieniają się poza dopuszczalnym zakresem, nawet jeżeli średnia nastawa wygląda prawidłowo. Sygnały ostrzegawcze to m.in. spadek ciśnienia pod obciążeniem, oscylacje regulatora, pulsacje przepływu medium, zawieszanie się medium w podajniku, zużycie dyszy, niewyjaśniony dryf intensywności Almena, dłuższy czas uzyskania pokrycia, niespójny ślad oraz alarmy występujące tylko w określonych pozycjach robota lub przy szczytowym poborze powietrza.
Rozwiązywanie problemów powinno uwzględniać konfigurację i dane kontrolne przed wprowadzeniem zmian. Zapisz zsynchronizowane dane dotyczące ciśnienia, przepływu, alarmów i ruchu; zidentyfikuj uszkodzone części; sprawdź dyszę, lancę, wąż, podajnik i medium; potwierdź kalibrację czujnika i skalowanie sygnału; a następnie powtórz dopuszczalną weryfikację. Zwiększenie ciśnienia może ukryć jeden objaw, a jednocześnie stworzyć inne zagrożenie dla powierzchni lub sprzętu.
Proces nie jest gotowy do uruchomienia, gdy lokalizacja pomiaru jest nieznana, brakuje jednostek lub warunków odniesienia, wartości zadane zostały skopiowane z innej maszyny, polecenie podajnika jest traktowane jako przepływ mierzony, alarmy nie mają reguły częściowej reakcji, tożsamość dyszy jest niekontrolowana lub nie można zweryfikować pokrycia dla krytycznej cechy.
- Ciśnienie zarejestrowano bez wskazania punktu pomiarowego, rodzaju wartości — manometrycznej lub bezwzględnej — ani stanu obciążenia.
- Wartości przepływu powietrza pomijają temperaturę i ciśnienie odniesienia lub mieszają rzeczywistą i standardową objętość.
- Przepływ medium jest reprezentowany tylko przez położenie zaworu, prędkość ślimaka lub polecenie procentowe.
- Zmiany dyszy, lancy, węża lub podajnika mogą nastąpić bez konsultacji z inżynierem.
- Średnie są przechowywane, ale surowe dane o zmienności, alarmy i znaczniki czasu potrzebne do analizy zostają utracone.
- Plan reakcji zatrzymuje maszynę, ale nie definiuje zabezpieczenia produktu ani zezwolenia na ponowne uruchomienie.
Co powinno zawierać zapytanie ofertowe dotyczące kulowania pneumatycznego?
Rzetelne zapytanie ofertowe zaczyna się od kontrolowanego rysunku, rewizji i wszystkich przywołanych dokumentów dotyczących kulowania. Należy wskazać strefy obróbki, maskowania, przejścia i wyłączenia, a także materiał, obróbkę cieplną, intensywność Almena z typem płytki, pokrycie lub dodatkową ekspozycję, dopuszczone medium, liczbę części, termin i wymagane zapisy.
W przeglądzie procesu pneumatycznego uwzględnij ograniczenia wyposażenia i monitorowania, cechy wewnętrzne, wymagania dotyczące lancy, ograniczenia dostępu dyszy oraz szczególne wymagania klienta dotyczące danych. Jeżeli ciśnienie, przepływ medium, jakość powietrza, monitorowanie albo progi alarmowe są już określone umownie, podaj ich rewizje i podstawę pomiaru. Jeżeli nie są określone, zapisz je jako pytania inżynierskie zamiast przyjmować domniemane limity uniwersalne.
SP Center może dokonać przeglądu dostarczonego pakietu i potwierdzić, czy żądana metoda pneumatycznego kulowania, dowody i harmonogram są wykonalne w ramach obowiązujących możliwości i zakresu zatwierdzenia. Należy przesłać kontrolowane dokumenty na adres [email protected] lub zadzwonić pod numer +48 519 772 773. Oferta powinna następnie określać otwarte pytania techniczne, potrzeby dotyczące prób, założenia produkcyjne, dokumentację oraz wszelkie zatwierdzenia klienta wymagane przed rozpoczęciem produkcji seryjnej.
NAJSZYBSZE UŻYTECZNE ZAPYTANIE Prześlij rysunek, kompletne wymagania dotyczące kulowania, zaznaczone strefy, stan materiału, liczbę części, wymagany termin i zakres dowodów na adres [email protected] albo zadzwoń pod numer +48 519 772 773.
Jakie są powszechne mity na temat ciśnienia i przepływu powietrza w kulowaniu?
MIT Ciśnienie jest równe intensywności kulowania. Fałsz. Ciśnienie to parametr układu pneumatycznego, natomiast intensywność Almena jest znormalizowaną odpowiedzią wyznaczaną przy użyciu określonej płytki, uchwytu, miernika i procedury.
MIT „Wyższe ciśnienie zawsze daje lepszy wynik”. Fałsz. Obowiązuje kwalifikowane okno procesu dla danej części; nadmierna intensywność lub niewłaściwa kombinacja parametrów może pogorszyć stan powierzchni albo zmienić zamierzoną reakcję materiału.
MIT „Ciśnienie za regulatorem jest ciśnieniem przy dyszy”. Fałsz. Znaczenie odczytu zależy od miejsca pomiaru i strat dynamicznych w pracującym układzie.
MIT „Prawidłowy przepływ medium potwierdza prawidłowe pokrycie”. Fałsz. Dostęp, odległość, kąt, geometria powierzchni, ruch i kwalifikowana ekspozycja nadal decydują o pokryciu części.
MIT „Stabilna średnia oznacza stabilny cykl”. Fałsz. Pulsacje i krótkie odchylenia mogą zniknąć wskutek uśredniania, filtrowania albo zbyt małej częstotliwości zapisu.
MIT „Identyczne nastawy ciśnienia i przepływu czynią dwie maszyny równoważnymi”. Fałsz. Równoważność wymaga wykazania wpływu medium, regulatorów, węży, podajników, dysz, czujników i ruchu oraz zatwierdzenia wyników.
MIT „Alarmy dotyczą tylko utrzymania ruchu”. Fałsz. Odchylenie może wpływać na wyrób, dlatego plan reakcji musi określać odseparowanie, ocenę, zatwierdzenie dalszego postępowania i dowody ponownego uruchomienia.
Najczęstsze pytania o ciśnienie i przepływ w kulowaniu pneumatycznym
Czy wyższe ciśnienie powietrza zawsze zwiększa intensywność Almena?
Wyższe ciśnienie może zwiększyć prędkość cząstek i reakcję Almena w ustalonej konfiguracji pneumatycznej, ale zależność ta nie jest uniwersalna. Dysza, medium, przepływ masy, odległość i straty w systemie zmieniają wynik, dlatego należy stosować określoną intensywność i okno kwalifikowanej maszyny.
Gdzie należy mierzyć ciśnienie powietrza w maszynie do kulowania?
Zmierz ciśnienie w miejscu określonym przez kwalifikowany plan sterowania. Pomiary w kolektorze instalacji, wlocie maszyny, wylocie regulatora i w pobliżu punktu dostawy odpowiadają na różne pytania i nie powinny być traktowane zamiennie.
Jaka jest różnica między przepływem powietrza a przepływem medium?
Przepływ powietrza opisuje dostarczanie gazu, podczas gdy przepływ medium opisuje masę śrutu dostarczanego w jednostce czasu. Oddziałują one na siebie w systemie dysz, ale wymagają oddzielnych jednostek, czujników lub metod weryfikacji i dopuszczalnych limitów.
Czy procent podajnika można wykorzystać jako strumień masowy medium?
Tylko wtedy, gdy zatwierdzony proces wykaże i utrzyma zweryfikowaną zależność między poleceniem podajnika a masą dostarczaną w jednostce czasu. Nadal potrzebna jest okresowa kalibracja albo weryfikacja grawimetryczna z częstotliwością wymaganą w planie kontroli.
Dlaczego intensywność Almena może się zmieniać, gdy ciśnienie wydaje się stabilne?
Intensywność Almena może się zmienić mimo stałego wskazania ciśnienia z powodu zmiany stanu lub przepływu medium, zużycia dyszy, odległości, kąta, położenia płytki kontrolnej albo dryfu czujnika. Zamiast automatycznie korygować ciśnienie, należy sprawdzić całą konfigurację.
Jak należy ustawiać alarmy pneumatycznego kulowania?
Ustal progi alarmowe na podstawie kwalifikowanego okna procesu, zdolności pomiarowej i ryzyka dla wyrobu. Zdefiniuj czas trwania lub opóźnienie, reakcję cyklu, odseparowanie potencjalnie niezgodnego wyrobu, zasady analizy, uprawnienie do zatwierdzenia oraz kryteria ponownego uruchomienia.
Czy jakość sprężonego powietrza ma znaczenie w procesie kulowania?
Tak. Woda, olej lub cząstki stałe mogą wpływać na zawory, czujniki, dostarczanie medium do kulowania i czystość części. Należy stosować wymagania dotyczące jakości powietrza określone przez urządzenia, proces, części i dokumenty regulacyjne, a nie uniwersalną klasę.
Czego potrzebuje SP Center do weryfikacji prac związanych z pneumatycznym kulowaniem?
Prześlij kontrolowane rysunki i dokumentację procesu, stan materiału, oznaczone strefy obróbki i maskowania, wymagania dotyczące intensywności Almena i pokrycia, ograniczenia dotyczące medium, liczbę części, termin dostawy oraz wymagane dokumenty na adres [email protected] albo zadzwoń pod numer +48 519 772 773.
Najważniejsze wnioski
- Ciśnienie, przepływ powietrza, strumień masowy medium, zachowanie cząstek i intensywność Almena należy prowadzić jako odrębne wielkości.
- Do każdej wartości ciśnienia i przepływu gazu przypisz miejsce pomiaru, stan pracy, jednostki oraz warunki odniesienia.
- Ciśnienie i strumień masowy medium wyznaczaj łącznie dla rzeczywistej konfiguracji podajnika, węża, dyszy lub lancy oraz ruchu.
- Zużycie dyszy, przebieg węży, stan medium, jakość powietrza, charakterystykę czujników i sposób przetwarzania sygnałów traktuj jako elementy sterowania procesem.
- Intensywność Almena, pokrycie i odbiór części stanowią niezależne dowody uzupełniające monitorowanie parametrów wejściowych maszyny.
- Powiąż każdy alarm z odseparowaniem wyrobu, analizą przyczyny, zatwierdzonym ponownym uruchomieniem i identyfikowalnymi zapisami.
- Aby uzyskać analizę wykonalności dla SP Center, prosimy o kontakt pod adresem [email protected] lub numerem telefonu +48 519 772 773.
Powiązane poradniki SP Center o kulowaniu
- Czym jest kulowanie? Jak działa i kiedy je stosować — mechanizm procesu i ocena zastosowania
- Intensywność Almena w kulowaniu — znormalizowane wyznaczanie i weryfikacja intensywności
- Pokrycie powierzchni po kulowaniu: 100% a 200% — pełne pokrycie i kontrola dodatkowej ekspozycji
- Proces kulowania krok po kroku — rozwój procesu i kontrolowana produkcja
- 12 typowych błędów w specyfikacjach kulowania — wymagania, dowody i sterowanie zmianami
- Jak wybrać dostawcę kulowania części krytycznych — kwalifikacja dostawcy i dowody wymagane w zapytaniu ofertowym
Źródła techniczne
1. SAE International, AMS2430U: Shot Peening, revised April 2018
2. SAE International, AMS2432E: Shot Peening, Computer Monitored, revised October 2022
3. SAE International, SAE J2441_202511: Shot Peening, stabilized November 2025
4. SAE International, SAE J442_202602: Tools for Peening Intensity Determination and Verification
5. SAE International, SAE J443_202512: Procedures for Determining and Verifying Peening Intensity
6. SAE International, SAE J1730_202601: Air Pressure Measurement
7. SAE International, SAE J2277_202301: Shot Peening Coverage Determination
8. SAE International, SAE J2597_201709: Computer Generated Shot Peening Saturation Curves
9. SAE International, AMS2431E: Peening Media, General Requirements, revised April 2023
10. ISO, ISO 1217:2009: Displacement Compressors — Acceptance Tests, confirmed 2021
11. ISO, ISO 8573-1:2010: Compressed Air — Contaminants and Purity Classes
12. NIST, Pressure and Gas Flow Unit Conversions, updated July 2025
13. Ohta, Tsutsumi and Ma, Direct Measurement of Shot Velocity and Numerical Analysis of Residual Stress from Pneumatic Shot Peening, 2021
14. Kubler et al., Experimental Analysis of the Shot Peening Particle Stream Using Particle Tracking and Digital Image Correlation Techniques, 2020
15. Ogawa et al., Measurement and Analysis of Shot Velocity in Pneumatic Shot Peening, 1994
16. SP Center, usługa kulowania
Przed wysłaniem zapytania o wycenę kulowania pneumatycznego
- Nadzorowany rysunek, rewizja i kompletna hierarchia dokumentacji dotyczącej kulowania.
- Oznaczone strefy obróbki, maskowania, przejściowe i wyłączone, w tym cechy wewnętrzne lub trudno dostępne.
- Stan materiału i obróbki cieplnej, wymagana intensywność Almena wraz z typem płytki, pokrycie lub dodatkowa ekspozycja oraz dopuszczone medium.
- Zakres konfiguracji pneumatycznej, identyfikacja dyszy lub lancy, przebieg węża oraz wymagania klienta dotyczące monitorowania.
- Wymagane pomiary ciśnienia, przepływu powietrza i przepływu medium do kulowania, jeśli zostały określone w umowie.
- Wymagania dotyczące kwalifikacji, FAI, PPAP, kontroli, dokumentacji, certyfikatu, opakowania i zatwierdzenia przez klienta.
- Liczba prototypów i części seryjnych, struktura partii, docelowy termin dostawy oraz numer kontaktowy +48 519 772 773.
KONTROLA ODNIESIEŃ Dla części obowiązują dokument i rewizja przywołane w umowie. Aktualny status dokumentu u wydawcy nie zastępuje automatycznie rewizji umownej ani wymagań przekazanych przez klienta.
Wsparcie SP Center w zakresie kulowania pneumatycznego
SP Center wspiera przegląd zapytań ofertowych dotyczących pneumatycznego kulowania, przegląd granic systemu i pomiarów, opracowywanie i weryfikację intensywności Almena, kontrolę medium do kulowania i maszyn, przegląd pokrycia, planowanie prób i kwalifikacji, kontrolowaną obróbkę seryjną, identyfikowalność i raportowanie w odniesieniu do potwierdzonych wymagań technicznych.
SP Center – Wzmacniamy to, co ważne.
Usługa kulowania: https://spcenter.pl/uslugi/shot-peening/
SP Center Sp. z o.o. | ul. Biznesowa 5, 35-213 Rzeszów, Polska | [email protected] | +48 519 772 773
