Jak tlak a přívod vzduchu, hmotnostní průtok média, stav trysky a monitorování společně vytvářejí jeden kvalifikovaný proud média
Tlak vzduchu a průtok při pneumatickém kuličkování jsou související procesní vstupy, ale nejsou zaměnitelné a ani jeden z nich není intenzita podle Almena. Tlak popisuje stav plynu v definovaném místě a provozní podmínku; průtok vzduchu popisuje plyn dodávaný systémem; hmotnostní průtok média popisuje dávku dodávanou za jednotku času. Spolu s médiem, podavačem, hadicí, tryskou nebo trubkou, vzdáleností, úhlem a pohybem tyto vstupy ovlivňují rychlost částic, tok částic a dodanou stopu. Obhájitelný výrobní proces proto řídí kompletní pneumatickou konfiguraci a potvrzuje její výstup se specifikovanou intenzitou podle Almena, pokrytím, kontrolou součástí a sledovatelným reakčním plánem.

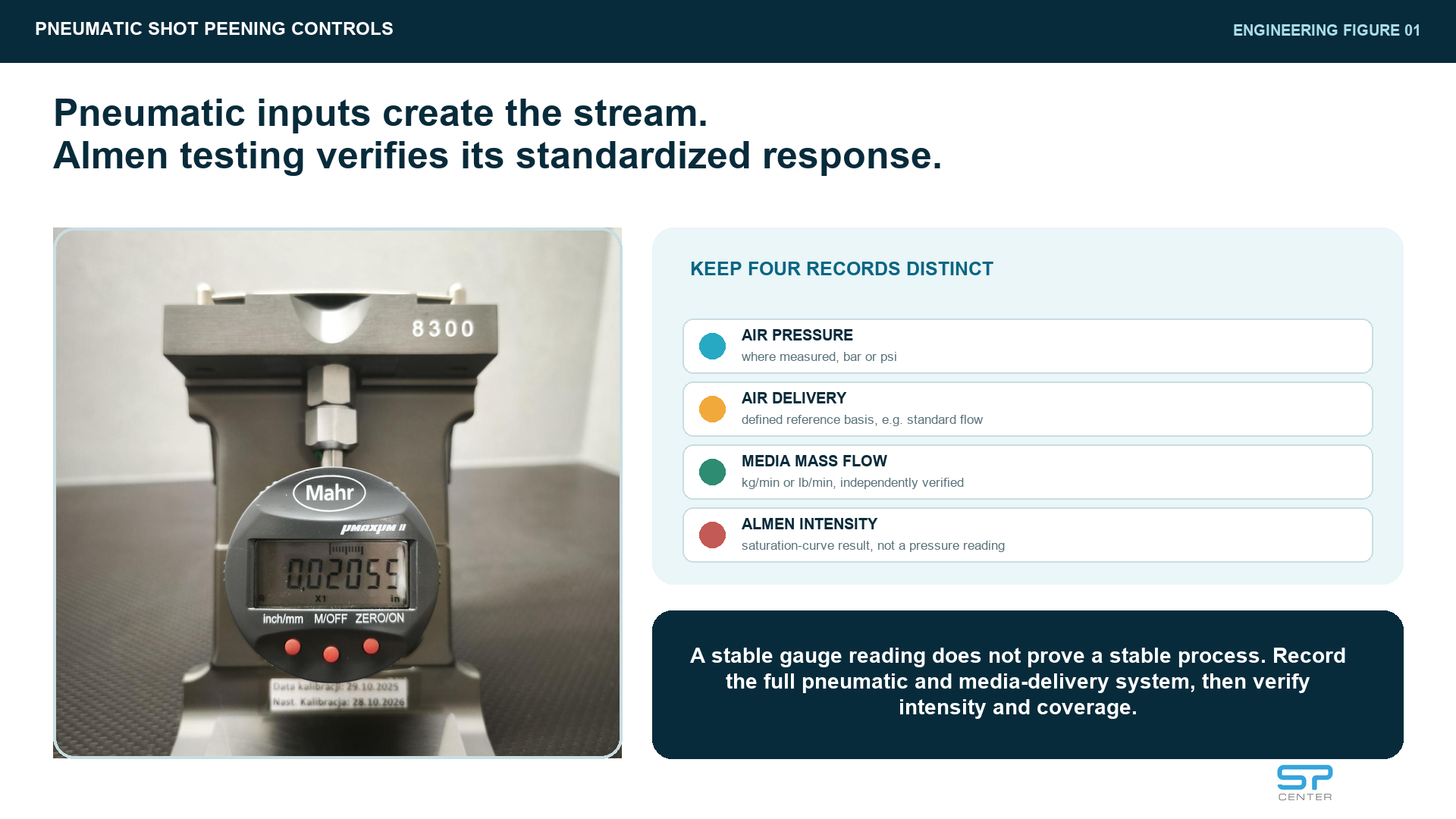

Obrázek 1. Pneumatické vstupy vytvářejí proud; testování podle Almena ověřuje jeho standardizovanou odezvu.
Obrázek 1 používá skutečný Almenův měřič SP Center. Odděluje standardizované ověření intenzity od tří pneumatických vstupů, které musí být definovány a zaznamenány nezávisle: tlak, dodávka vzduchu a hmotnostní průtok média.
Co znamenají tlak vzduchu a řízení průtoku při pneumatickém kuličkování?
Při pneumatickém kuličkování přenáší stlačený vzduch energii na kuličkovací médium, když se dvoufázový proud pohybuje směšovacím systémem, hadicí a tryskou. Tlak vzduchu, dodávka plynu a zatížení médiem ovlivňují zrychlení dostupné částicím. Tryska nebo trubka pak tvaruje proud, zatímco vzdálenost, úhel a pohyb určují, kde se tento proud setkává s komponentou. Vstupy ze stroje proto fungují jako propojený systém, nikoli jako izolovaná čísla na obrazovce.
Tlak vzduchu se nerovná rychlosti částic. Vztah závisí na stroji, geometrii trysky, průměru a hustotě média, hmotnostním průtoku broků, ztrátách v hadici a místě měření. Publikované experimenty potvrzují, že tlak může mít v jednom pevném uspořádání výrazný vliv, avšak konkrétní závislost se s vybavením mění. Nastavení jednoho stroje se proto nemá používat jako převodní vzorec pro jiný stroj.
Tlak a průtok vzduchu rovněž nenahrazují doklady o výsledku na součásti. SAE AMS2432E popisuje počítačem monitorované kuličkování jako sledování nastavení vstupů procesu v reálném čase se sledovatelností a stanovenou reakcí, přičemž AMS2430 tvoří nedílnou součást specifikace. Toto monitorování podporuje řízení procesního postupu. Požadovaná Almenova intenzita, pokrytí a přijetí součásti však nadále odpovídají na odlišné technické otázky.
Princip řízení procesu: Říďte pneumatický systém jako jednu kvalifikovanou konfiguraci. Nikdy neschvalujte proces pouze na základě tlaku regulátoru nebo podavače.
Které veličiny musí zůstat oddělené v záznamu o pneumatickém kuličkování?
Použitelný záznam odděluje tlak vzduchu, průtok vzduchu, hmotnostní průtok média, rychlost částic, tok částic a Almenovu intenzitu, protože každá veličina má jiný fyzikální význam. Tlak je síla na jednotku plochy. Průtok vzduchu je množství plynu za jednotku času. Průtok média je hmotnost pevné látky za jednotku času. Rychlost a tok částic popisují výsledný proud. Almenova intenzita je standardizovaná odezva stanovená předepsanou zkušební metodou.
Samotné jednotky neumožňují srovnání hodnot. Jeden bar se rovná 100 kPa a jeden psi se rovná přibližně 6.894757 kPa, ale správný převod nerozlišuje přetlak oproti absolutnímu tlaku ani bod měření. Hodnoty průtoku plynu také potřebují referenční teplotu a tlak. NIST varuje, že termíny jako standardní kubické centimetry za minutu mohou používat různé teplotní konvence. Referenční základ se musí přenášet s číslem.
Záznam by měl uvádět, zda je hodnota požadovaná hodnota, příkaz, indikovaná hodnota, nezávisle měřená hodnota, vypočítaná hodnota nebo limit alarmu. Procento podavače není výsledkem hmotnostního průtoku, pokud uvolněný systém nestanoví a neudržuje tento vztah. Požadovaná hodnota regulátoru není tlak v trysce, pokud základ měření a dynamické ztráty nečiní toto tvrzení platným pro skutečnou konfiguraci.
| Množství | Technický význam | Minimální definice pro řízený záznam |
|---|---|---|
| Tlak vzduchu | Statický nebo dynamický tlak v pojmenovaném bodě pneumatického obvodu | Měřicí bod, měřidlo nebo absolutní hodnota, provozní stav, jednotky, senzor a časový základ |
| Průtok vzduchu nebo kapacita | Hmotnostní průtok plynu nebo objemový přívod vyjádřený za stanovených podmínek | Metoda měření, referenční teplota a tlak, vlhkost, pokud je to relevantní, rozsah a jednotky |
| Hmotnostní průtok média | Hmotnost média pro kuličkování dodaná za jednotku času | Naměřená nebo ověřená hodnota, časový interval, stav pracovního média, kalibrační nebo gravimetrická metoda a stabilita |
| Částice rychlost | Rozložení rychlostí částic v definované poloze v proudu | Místo měření, médium, tryska, tlak, hmotnostní zatížení, vzdálenost a diagnostická metoda |
| Tok částic | Počet částic procházejících plochou za jednotku času | Plocha, časový základ, poloha proudu, rozložení média a metoda |
| Almenova intenzita | Standardizovaná mechanická odezva odvozená pomocí předepsaného Almenova systému | Typ proužku, umístění držáku, sekvence expozice, křivka nebo ověřovací metoda a výsledek |
Tabulka 1. Tlak, dodávka vzduchu, hmotnostní průtok média a Almenova intenzita jsou související, ale nejsou zaměnitelné veličiny.
Proč není tlak regulátoru stejný jako tlak na trysce?
Tlak se mění v fungujícím pneumatickém systému, protože průtok filtry, ventily, armaturami, hadicemi, míchadly, trubkami a tryskami vytváří ztráty. Sběrné potrubí může zůstat stabilní, zatímco vstup do stroje nebo následný okruh klesá pod poptávkou. Regulátor může také ukazovat jinou hodnotu za podmínek nulového průtoku, spouštění a ustáleného kuličkování. Každá hodnota tlaku proto potřebuje umístění a provozní stav.
Manometrický tlak a absolutní tlak jsou různé základy. Manometrický tlak se vztahuje k místnímu atmosférickému tlaku; absolutní tlak se vztahuje k podtlaku. Většina displejů v dílnách používá manometrický tlak, ale výpočty a technické dokumenty mohou používat absolutní tlak nebo explicitně přidávat atmosférický tlak. Smíchání těchto dvou jednotek vede k numerické chybě, i když jsou jednotky správně převedeny.
Nejužitečnější umístění senzoru je to, které odpovídá na kontrolní otázku, aniž by vytvářelo nespolehlivou instalaci. Senzor blíže k výtlačnému okruhu může přímočařeji reprezentovat proces, ale stále má limity odezvy, kalibrace, kontaminace, vibrací a údržby. Plán procesu by měl rozlišovat primární kontrolní bod od diagnostických bodů před nebo za ním.
Princip měření: Zaznamenávejte hodnoty sběrného potrubí zařízení, vstupu do stroje, výstupu regulátoru a výtlačného okruhu jako různá měření. Nepřejmenovávejte je.
Jak interagují tlak vzduchu a hmotnostní průtok média?
Při fixním zobrazeném tlaku znamená zvyšující se hmotnostní zatížení média, že plyn musí urychlovat více pevného materiálu stejným výtlačným systémem. V závislosti na podavači a trysce může tato změna ovlivnit rozložení rychlosti částic, koncentraci proudu, tlakovou ztrátu a stopu proudu. Při fixním odečtu průtoku média může změna geometrie trysky, kapacity vzduchu nebo stavu hadice stále vést k odlišnému proudu.
Publikovaný experiment s pneumatickým kuličkováním ukazuje, proč musí výsledek zůstat svázán s konkrétním uspořádáním. Ohta, Tsutsumi a Ma naměřili u ocelových broků ASR170 rychlost přibližně 30 m/s při tlaku vzduchu 0,14 MPa a přibližně 49 m/s při 0,35 MPa na svém konkrétním přímotlakém stroji. Pro tuto konfiguraci byla naměřená ustálená rychlost přibližně úměrná tlaku umocněnému na 0,51. Tyto hodnoty dokládají vzájemnou závislost; nejsou výrobními nastavenými hodnotami pro jiný stroj, médium nebo součást.
Při praktickém vývoji se záměrně mění tlak a hmotnostní průtok média, zatímco zdokumentovaná konfigurace trysky, hadice, média, vzdálenosti a kontrolního uspořádání zůstává konstantní. Zaznamenávají se průměrné hodnoty i stabilita; Almenova intenzita a expozice součásti se následně stanovují odděleně. Uvolněné provozní okno musí vyloučit kombinace, které sice splní jednu zobrazenou vstupní hodnotu, ale vedou k nestabilnímu přívodu média, nedostatečnému stupni pokrytí, poškození povrchu nebo nepřijatelné produktivitě.
Kvalifikační limit: Vztahy tlak-rychlost a tlak-intenzita patří k testované konfiguraci. Kopírování křivky mezi stroji není kvalifikací.

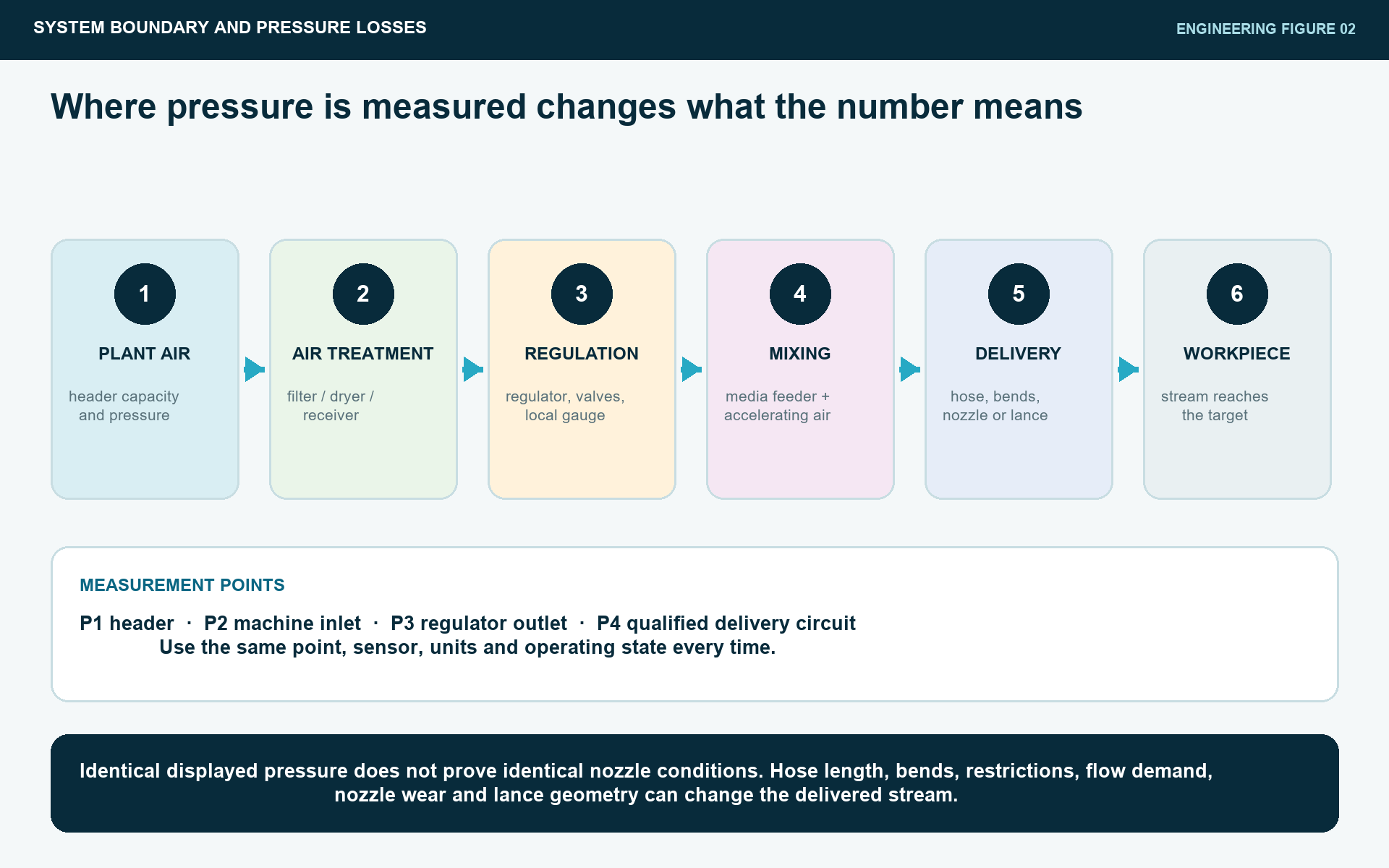

Obrázek 2. Tlak má význam pouze tehdy, když je definován měřicí bod, senzor, jednotky a provozní stav.
Obrázek 2 definuje hranici pneumatického systému. Zobrazení regulátoru nelze interpretovat bez měřicího bodu, provozního průtoku, omezení a geometrie dodávky za potrubím.
Co znamená průtok vzduchu během pneumatického kuličkování?
Průtok vzduchu je schopnost systému stlačeného vzduchu dodávat požadovaný průtok plynu během provozu. Vysoký statický tlak se zavřenou tryskou neprokazuje dostatečnou kapacitu po otevření ventilu a vstupu média do proudu. Přijímače, řízení kompresoru, průměr potrubí, zařízení na úpravu, pokles tlaku a další uživatelé zařízení mohou určit, zda proces udrží svůj zatížený stav.
Objemový průtok plynu musí zahrnovat referenční bázi. Skutečný objem při tlaku v potrubí a standardní objem vztažený k definované teplotě a tlaku nejsou totéž množství. Normy NIST pro průtok plynu ukazují, proč jsou referenční podmínky součástí měření, nikoli volitelných metadat. Specifikace dodavatele, zobrazení měřidla a zpráva o energetických službách zařízení musí před porovnáním hodnot používat kompatibilní definice.
ISO 1217 poskytuje metody přejímacích zkoušek pro objemový průtok a výkon kompresoru, ale samotný jmenovitý výkon kompresoru nekvalifikuje okruh pro kuličkování. Hranice stroje zahrnují sběrné nádoby, sušičky, filtry, ventily, hadice a procesní požadavky. Posouzení kapacity by mělo být provedeno za reprezentativního zatíženého stavu, včetně předvídatelné současné poptávky, kde může ovlivnit cyklus kuličkování.
Kontrola kapacity: Ověřte vzduchový systém, zatímco uvolněná tryska, podavač a proces fungují za reprezentativního požadavku.
Jak by se měl měřit a ověřovat hmotnostní průtok média?
Hmotnostní průtok média by měl být vyjádřen jako dodaná hmotnost za jednotku času a propojen s definovanou metodou ověřování. V závislosti na zařízení může sériové monitorování používat kalibrovaný senzor, zatímco periodické ověřování používá časovaný gravimetrický sběr. Plán by měl definovat dobu trvání sběru, vhodnost váhy, táru, stav pracovního média, frekvenci vzorkování, akceptační pásmo a odezvu, když se výsledek liší od indikace stroje.
Povel podavače a skutečný přívod nejsou totéž měření. Poloha ventilu, rychlost šneku nebo procentuální povel mohou zůstat stabilní, zatímco dodávaná hmotnost se mění v důsledku přemostění, vlhkosti, opotřebení, tlakové rovnováhy nebo distribuce velikosti média. Pokud se k řízení používá povel, měl by být kvalifikovaný vztah mezi povelem a naměřeným přívodem kontrolován s definovanou frekvencí a po příslušné údržbě.
Průměrný průtok může zakrýt pulzaci. Proces může dodat správnou celkovou hmotnost během jedné minuty a zároveň během rychlého robotického průchodu vytvářet střídavé zóny s vysokým a nízkým průtokem. Odezva senzoru, rychlost záznamu a průměrování by měly odpovídat časovému měřítku procesu. Tam, kde může krátká odchylka ovlivnit úpravu, uchovávejte časově rozlišené doklady nebo použijte nezávislou kontrolu, která dokáže detekovat příslušnou nestabilitu.
Ověření průtoku média: Stabilní povel podavače je pouze vstup. Ověřte, zda uvolněný systém dodává povolený hmotnostní průtok média s přijatelnou stabilitou.
Jak mění tryska, hadice a vnitřní nástavec proud média?
Tryska, hadice a tryska jsou součástí kvalifikovaného procesu, protože nastavují omezení, ztráty, podmínky míchání a geometrii proudu. Opotřebení trysky může změnit vnitřní průměr, zrychlení a divergenci, zatímco tlak a průtok zůstávají v rámci svých limitů. Délka hadice, průměr, ohyby, netěsnost, vedení a spojení mohou také změnit podmínky dosahující trysky.
Vnitřní tryska nebo deflektor obvykle vytváří jiný pneumatický problém než otevřená vnější tryska. Malé průchody, ohyby, vyměnitelné koncovky a deflektory mohou zvyšovat tlakové ztráty a mohou změnit rozložení rychlosti částic nebo jejich stopu proudu. Vydaný recept by měl identifikovat skutečnou sestavu trysky a definovat kritéria pro kontrolu, kontrolu ucpání a výměnu. Generický název řady nástrojů nestačí, pokud geometrie řídí výkon.
Odstupová vzdálenost a úhel dopadu působí poté, co proud opustí trysku. Výzkum využívající vysokorychlostní zobrazování ukázal, že rychlost částic se může v určitých nastaveních dále zvyšovat i mimo trysku. Geometrie součásti pak zavádí omezení odrazu, stínování a přístupu. Nastavení stroje proto musí být kvalifikováno s ohledem na uspořádání výroby a geometrii reprezentativního prvku.
| Úroveň dokladů | Co lze zjistit | Co nelze samo o sobě prokázat |
|---|---|---|
| Monitorování tlaku | Zda tlak v místě přístroje zůstal v povoleném pásmu | Tlak v trysce, rychlost částic, Almenova intenzita, pokrytí nebo akceptace komponenty |
| Monitorování průtoku vzduchu | Zda definovaný přívod plynu zůstal v povoleném pásmu a referenčním bodě | Přívod média, energie proudu u každé částice nebo ošetření celé komponenty |
| Monitorování průtoku média | Zda hmotnost média dodaná za jednotku času zůstala ve schváleném rozsahu | Rychlost částic, intenzita, přístup, pokrytí nebo stav povrchu |
| Almenova intenzita | Zda produkovaný proud specifikovaná standardizovaná odezva při nastavení svědka | Pokrytí, profil zbytkového napětí součásti, drsnost nebo přístup ke geometrii |
| Stanovení pokrytí | Zda specifikovaný povrch součásti splňoval uplatněné kritérium dokladu nárazu | Intenzita, únavová životnost, stav materiálu nebo rozměrová shoda |
| Přijetí součásti | Zda skutečný díl splňoval požadovaná kritéria povrchu, hranice, čistoty, rozměrů a záznamu | Jakákoli další vlastnost neuvedená ve výkresu nebo v plánu přijetí |
Tabulka 2. Místo měření a provozní stav definují, co údaj tlaku skutečně představuje.
Jak by měly být specifikovány pneumatické senzory, vzorkovací frekvence a zpracování dat?
Senzor je užitečný pouze tehdy, když jeho měřená veličina, umístění a dynamické chování odpovídají řídicí otázce. Definujte rozsah, přesnost nebo nejistotu, kde je to nutné, rozlišení, stav kalibrace, dobu odezvy, limity prostředí a instalaci. Snímač tlaku vybraný pro pomalé monitorování rozvodné sítě nemusí zachytit krátký přechodový jev ventilu. Rychlý signál lze stále zaslepit agresivním filtrováním nebo dlouhým průměrováním.
Vzorkování a protokolování je třeba posuzovat odděleně. Řídicí jednotka může vzorkovat rychle, ale ukládat pouze průměr, minimum a maximum v délce jedné sekundy. Jiný systém může zaznamenávat každý vzorek, ale používat nesynchronizované časová razítka napříč tlakem, průtokem média a pohybem robota. Plán řízení by měl definovat, která data podporují blokování, která podporují uvolnění dávky a které nezpracované signály musí být uchovány pro vyšetřování.
Integrita dat zahrnuje identitu a kontext. Záznam by měl propojovat ID senzoru, stav kalibrace, stroj, revizi receptury, díl nebo dávku, spuštění a zastavení cyklu, alarmy, přepsání, stav údržby a autorizaci operátora nebo systému. Čistá trendová linie bez tohoto kontextu nemůže dokázat, že správná součást obdržela schválený proces.
| Kontrolní položka | Co by měla specifikace definovat | Otázka ohledně změny nebo alarmu |
|---|---|---|
| Tlakový bod | Přesná poloha, měřidlo nebo absolutní hodnota, stav zatížení, jednotky, normální pásmo a identita senzoru | Představovala by stejná zobrazená hodnota stejný stav po této změně? |
| Dodávka vzduchu | Hmotnost nebo standardní/skutečný objem, referenční podmínky, očekávaná poptávka a metoda ověření | Může dodávka vzduchu udržet požadavek, zatímco probíhá celý proces? |
| Hmotnostní průtok média | Hmotnost za čas, interval ověření, povolené pásmo, pulzační úprava a stav pracovního média | Představuje signál dodaný dávek nebo pouze příkaz podavače? |
| Tryska, přívodní trubka a hadice | Identita součásti, vnitřní geometrie, délka, průměr, směrování, kontrola a limit výměny | Může opotřebení, ucpání nebo změna konfigurace změnit proud v rámci autorizovaných nastavených hodnot? |
| Zpracování signálu | Vzorkovací frekvence, průměrování, filtr, časové razítko, synchronizace, rozlišení a uchovávání nezpracovaných dat | Může krátká odchylka zmizet v zobrazeném průměru? |
| Plán reakce | Zpoždění alarmu, blokování, stav cyklu, zadržení výrobku, vyšetřování, schválení a kritéria restartu | Co se stane s každou součástí vystavenou během odchylky? |
Tabulka 5. Výrobní záznam potřebuje jasné limity, kontext dat a dohodnutou reakci při překročení limitu.
Jak by měly být stanoveny alarmy a reakční limity?
Limity alarmů by měly vycházet z kvalifikovaného procesního okna a měřicích schopností, nikoli z vhodného procenta kolem nastavené hodnoty. Technické rozhodnutí by mělo rozlišovat mezi varováním, řízenou odchylkou, alarmem přerušujícím cyklus a poruchou senzoru. Každý stav potřebuje definované pravidlo zpoždění nebo perzistence, takže s běžnými přechodovými jevy při spouštění se zachází odlišně od trvalých nebo opakovaných výkyvů.
Plán reakce musí odpovídat na to, co se stalo s dílem, nejen co se stalo se strojem. Definujte ovlivněný interval expozice, stav automatického cyklu, zadržení dílu nebo šarže, požadovanou kontrolu dat, zadržení přepracování, povolení k provedení koncese, vyšetřování a doklady o restartu. Pokud systém nedokáže identifikovat, který povrch byl během výkyvu exponován, může být nutné, aby se rozhodnutí o dalším nakládání vztahovala na celou součást nebo šarži.
Pokud je to praktické, měly by být plánovány výzvy k výpadku alarmů. Simulujte nebo bezpečně zaveďte reprezentativní ztrátu tlaku, průtoku média, signálu ze senzoru, stability rozvodné sítě nebo stavu trysky/potrubí a potvrďte reakci systému. Nakonfigurovaný alarm, který nebyl nikdy ověřen, může selhat kvůli nesprávnému škálování, filtrování, logice, časovým razítkům nebo stavu bypassu, i když se obrazovka jeví normálně.
| Pozorovaný vzorec | Pravděpodobné příčiny procesu | Okamžitá regulační odezva |
|---|---|---|
| Tlak klesá pouze během kuličkování | Nedostatečná kapacita zařízení, pokles regulátoru, zúžení filtru, dlouhá hadice, netěsnost nebo současný požadavek | Zastavte postižený cyklus, porovnejte časové křivky podle bodu měření a obnovte autorizovaný stav zatížení |
| Tlak je stabilní, ale Almenova odezva se posouvá | Opotřebení trysky, velikost nebo stav pracovního média, změna hmotnostního průtoku, úhel, vzdálenost, umístění držáku nebo zkreslení senzoru | Nezvyšujte tlak automaticky; Zkontrolujte kompletní vydanou konfiguraci a nezávislé doklady |
| Průměrný průtok média je správný, ale dodávka pulzuje | Překlenutí podavače, cyklování ventilů, vlhkost, špatné míchání, filtrování senzoru nebo občasné omezení potrubí | Zkontrolujte časově rozlišená data, gravimetricky ověřte dodávku a opravte stav podavače nebo média |
| Pokrytí se vyvíjí pomaleji | Nižší tok částic, větší stopa, zvětšená vzdálenost, stínování geometrie, změna pohybu nebo degradace média | Zastavte přenos receptury, potvrďte přístup a obnovte kvalifikovanou expozici na reprezentativní geometrii |
| Tlak trysky se mezi stroji liší | Různá umístění senzorů, chování regulátoru, ztráty hadic, geometrie trysky, průtok vzduchu nebo referenční základ | Zacházejte se stroji jako s různými systémy, dokud nebude prokázána a schválena ekvivalence. |
| V zaznamenaných signálech se objevují krátké špičky. | Přechodové jevy ventilů, dynamika senzorů, elektrický šum nebo skutečná pneumatická nestabilita. | Uchovejte nezpracovaná data, zjistěte, zda je událost fyzická, a použijte autorizovanou logiku alarmu a reakce na produkt. |
Tabulka 3. Běžné příznaky nestability poukazují na různé kontroly pneumatických systémů, podavačů, médií nebo dodávacích systémů.
Reakce na produkt: Každá pneumatická odchylka vyžaduje definované umístění dílu, autorizovanou podmínku restartu a sledovatelný záznam.

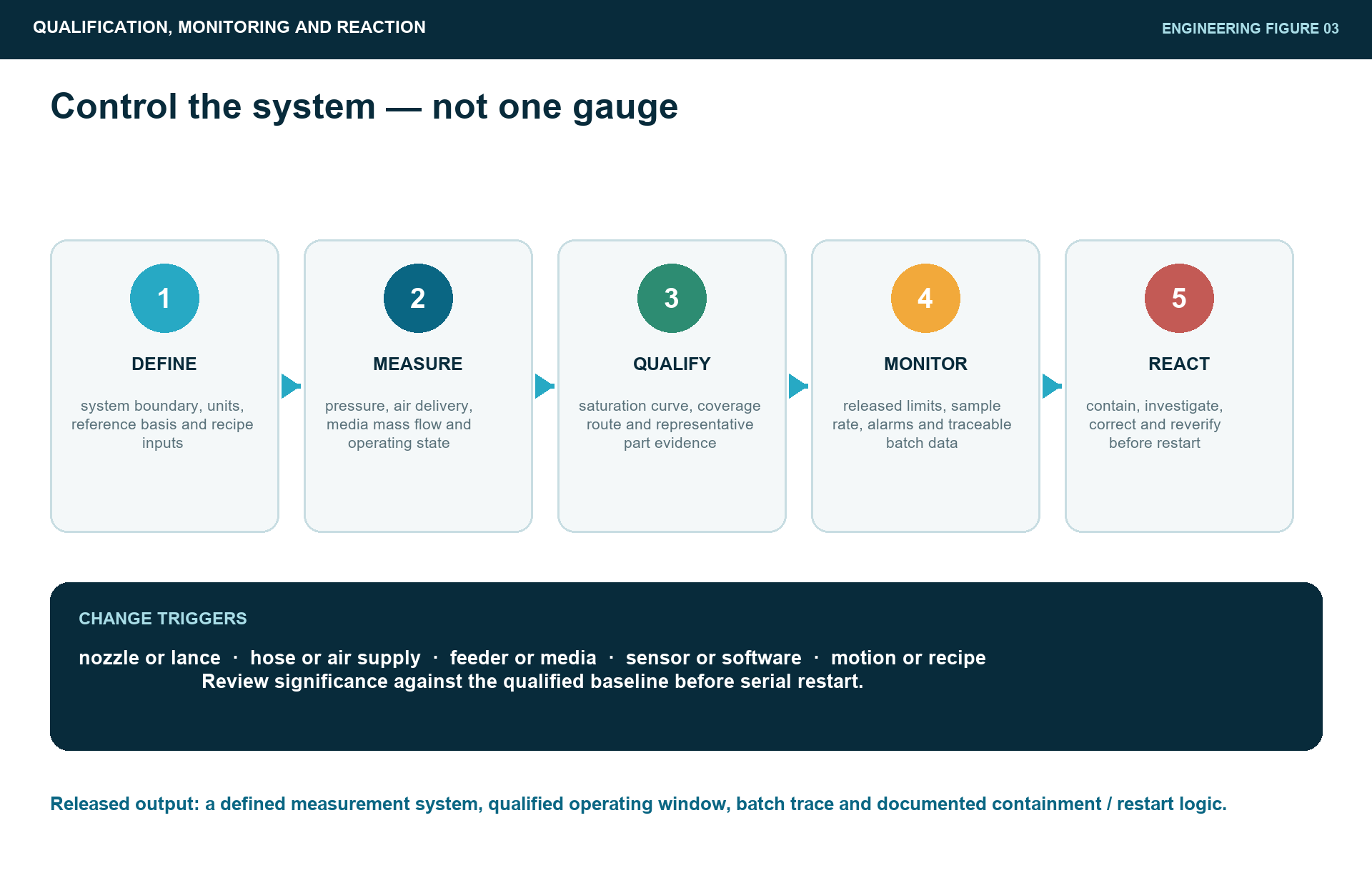

Obrázek 3. Pneumatický proces uvolněný pro výrobu řídí celý systém, nikoli pouze jeden měřicí přístroj.
Obrázek 3 propojuje definici, měření, kvalifikaci, monitorování a reakci. Změna přívodu vzduchu, podavače, média, hadice, trysky, přívodní trubice, senzoru, softwaru, pohybu nebo receptury musí být posouzena oproti kvalifikované základní hodnotě.
Jak se kvalifikuje proces pneumatického kuličkování?
Kvalifikace by měla reprodukovat hranice sériového zařízení, média, podavače, hadice, trysky nebo přívodní trubice, upínacího přípravku, vzdálenosti, úhlu, pohybu, maskování a měřicího systému. Před deklarováním výrobního okna je třeba vytvořit stabilní rozsahy tlaku, dodávky vzduchu a průtoku média. Poté stanovte specifikovanou Almenovu intenzitu a expozici, pokrytí a postup přijetí komponent s reprezentativní geometrií.
Zkouška by měla zkoumat kombinace, nikoli izolované nastavené hodnoty. Tlak v dolním pásmu s vysokým zatížením média se může chovat odlišně od stejného tlaku s nízkým zatížením. Horní tlakové pásmo s opotřebovanou tryskou se může také lišit od nominálního nastavení. Vyberte pokusy, které testují hrany a interakce relevantní pro procesní riziko, aniž by experimentování bylo považováno za oprávnění k překročení požadavků na komponenty.
Přijatý výsledek se musí stát řízenou základní linií. Zaznamenejte uvolněné nastavení, nastavení, povolené rozsahy, zpracování signálů, frekvenci ověřování, pohyb, expozici komponent, kontrolu, alarmy a spouštěče změn. Sériová výroba reprodukuje tuto základní linii. Údržba nebo změny softwaru, které mohou ovlivnit pneumatický obvod, podavač, datovou cestu nebo pohyb, vyžadují formální kontrolu před návratem procesu do provozu.
| Fáze | Požadovaná technická akce | Cílový výstup |
|---|---|---|
| 1. Definujte hranici | Identifikujte kompresor nebo rozvodnou síť, úpravnu, přijímač, regulátory, ventily, hadice, podavač, trysku nebo trubku, senzory a řídicí software | Schéma řízeného pneumatického systému a identita zařízení |
| 2. Definování měření | Nastavení umístění, jednotek, referenčních podmínek, kalibrace, rozsahu, doby odezvy, filtrování, vzorkovací frekvence a uchovávání dat | Plán měření s interpretovatelnými hodnotami |
| 3. Stanovení stabilních vstupů | Vypracování rozsahů tlaku, dodávky vzduchu a průtoku média na skutečné konfiguraci výroby | Opakovatelné načtené operační okno |
| 4. Kvalifikace odezvy proudu | Vypracování specifikované saturační křivky nebo ověření intenzity na uvolněných kontrolních místech | Schválený základ Almenovy intenzity |
| 5. Kvalifikace dodávky komponent | Stanovení přístupu, pokrytí, pohybu, expozice, povrchu a rozměrové akceptace na reprezentativní geometrii | Akceptovaná zkušební a výrobní expozice komponent |
| 6. Zmrazení sériového řízení | Uvolnění nastavených hodnot, tolerancí, alarmů, blokování, receptur, inspekcí, záznamů a akcí operátora | Řízené pracovní instrukce a reakční plán |
| 7. Kontrola systému | Otestování reprezentativní poptávky po energii, spuštění, restartu, prázdného napáječe, zablokovaného potrubí, poruchy senzoru a případných podmínek údržby | Ověřená detekce a bezpečná rozhodnutí o dalším nakládání produktu |
| 8. Změny řízení | Kontrola výměny trysky nebo trubky, směrování hadice, podavače, rozvodné sítě, softwaru, senzoru, změn na pracovišti a v procesu | Schválená historie změn a rozhodnutí o rekvalifikaci |
Tabulka 4. Kvalifikace propojuje definované vstupy, standardizovanou Almenovu odezvu, pokrytí a reprezentativní doklady o komponentě.
Jak se pneumatické vstupy vztahují k Almenově intenzitě a pokrytí?
Pneumatické vstupy určují, jak stroj vytváří proud; Almenova intenzita ověřuje standardizovanou odezvu tohoto proudu v definovaných kontrolních místech. SAE J443_202512 stanovuje postup pro odvození a ověření intenzity kuličkování, zatímco SAE J442_202602 stanovuje požadavky na související nástroje a pomůcky. Předepsaný výkres a procesní specifikace v platné revizi určují požadovaný typ pásku, rozsah intenzity, místa a četnost.
Pokrytí odpovídá na jinou otázku týkající se povrchu komponenty. SAE J2277_202301 poskytuje postupy pro určení pokrytí a jeho vztah k expozici dílu. Proces může projít kontrolou tlaku, proudění vzduchu, proudění média a Almenovou kontrolou, ale přesto přehlédnout zapuštěný prvek, protože přístup, pohyb, úhel nebo stínování jsou nesprávné. Naopak viditelné pokrytí neověřuje intenzitu ani pneumatický záznam.
Přijetí součásti uzavírá cestu. Může zahrnovat hranice maskování, stav viditelného povrchu, čistotu, drsnost, rozměry, odstranění zadržených médií a speciální doklady požadované smlouvou. Monitorování tlaku a průtoku posiluje sledovatelnost, ale nemůže nahradit kontrolu nebo zkoušku přiřazenou skutečné součásti.
Hranice dokladů: Vstupy, Almenova intenzita, pokrytí a přijetí součásti podporují jeden proces, ale každý dokazuje jiný fakt.
Jak kvalita stlačeného vzduchu ovlivňuje pneumatické kuličkování?
Kontaminace stlačeným vzduchem může ovlivnit ventily, senzory, podavače a stabilitu dodávky média. Voda může v závislosti na médiu a systému podporovat aglomeraci médií, korozi nebo ucpávání potrubí. Olej a částice mohou kontaminovat zařízení nebo povrch součásti. Požadovaná kvalita vzduchu by proto měla být definována na základě požadavků na proces, zařízení a následnou akceptaci.
ISO 8573-1 klasifikuje čistotu stlačeného vzduchu pro částice, vodu a olej, ale článek by neměl přiřazovat univerzální třídu každému procesu kuličkování. Smlouva, výrobce zařízení, médium, součást a kvalifikace stanoví příslušné požadavky. Místo odběru vzorků je také důležité, protože vyhovující sběrná trubka zařízení automaticky neprokazuje stav stroje nebo okruhu trysky.
Rutinní kontrola může zahrnovat kontrolu stavu sušičky a filtru, odvodnění, diferenčního tlaku, rosného bodu nebo kontaminace, pokud je to nutné, spolu s kritérii údržby a reakce. Změny úpravy vzduchu by měly být přezkoumány jako změny procesu, pokud mohou ovlivnit stabilitu dodávky, kontaminaci nebo akceptaci součásti.
Jaké příznaky naznačují, že proces pneumatického kuličkování je nestabilní?
Proces je nestabilní, když se jeho dodávaný proud nebo záznamy mění více než povolené okno, i když se průměrná nastavená hodnota jeví jako správná. Mezi varovné signály patří pokles tlaku při zatížení, opakované kolísání regulátoru, pulzace průtoku média, přemostění podavače, opotřebení trysek, nevysvětlitelný Almenův drift, delší vývoj pokrytí, nekonzistentní stopa a alarmy, které se objevují pouze během specifických poloh robota nebo požadavků zařízení.
Řešení problémů by mělo před provedením úprav zachovat konfiguraci a záznamy. Uložte synchronizovaná data o tlaku, průtoku, alarmech a pohybu; identifikujte postižené části; zkontrolujte trysku, trubku, hadici, podavač a médium; ověřte kalibraci senzoru a škálování signálu; poté zopakujte povolené ověření. Zvýšení tlaku může maskovat jeden příznak a zároveň vytvořit jiné riziko pro povrch nebo zařízení.
Proces není připraven k uvolnění, pokud je místo měření neznámé, chybí jednotky nebo referenční podmínky, nastavené hodnoty byly zkopírovány z jiného stroje, příkaz podavače je považován za naměřený průtok, alarmy nemají pravidlo pro částečnou reakci, identita trysky je nekontrolovaná nebo nelze ověřit pokrytí kritického prvku.
- Tlak je zaznamenáván bez bodu měření, bez měřicího/absolutního základu nebo provozního stavu se zatížením.
- Hodnoty průtoku vzduchu neuvádějí referenční teplotu a tlak nebo směšují skutečný a standardní objem.
- Průtok média je reprezentován pouze polohou ventilu, rychlostí šneku nebo procentuálním příkazem.
- Změny trysky, přívodní trubky, hadice nebo podavače mohou proběhnout bez technické kontroly.
- Průměry jsou uloženy, ale nezpracované odchylky, alarmy a časová razítka potřebná pro vyšetřování jsou ztraceny.
- Plán reakce zastaví stroj, ale nedefinuje zadržení výrobku a oprávnění k jeho opětovnému spuštění.
Co by měla obsahovat žádost o nabídku (RFQ) pro pneumatické kuličkování?
Použitelná poptávka vychází z řízeného výkresu, jeho revize a všech odkazovaných dokumentů pro kuličkování. Označte zóny ošetření, maskované zóny, přechodové zóny a zakázané zóny. Uveďte materiál a stav tepelného zpracování, požadovanou Almenovu intenzitu a typ Almenova pásku, pokrytí nebo dodatečnou expozici, povolená média, množství součástí, požadovaný termín dodání a požadované záznamy.
Pro kontrolu pneumatického procesu doplňte veškerá omezení zařízení nebo monitorování, vnitřní vlastnosti, požadavky na trysky, limity přístupu k tryskám a očekávání specifických dat zákazníka. Pokud jsou požadavky na tlak, průtok média, kvalitu vzduchu, monitorování nebo alarm již smluvně definovány, uveďte jejich revize a základ měření. Pokud definovány nejsou, identifikujte je jako technické otázky namísto vkládání předpokládaných univerzálních limitů.
SP Center může zkontrolovat dodaný balíček a potvrdit, zda je požadovaný postup, doklady a harmonogram pneumatického kuličkování proveditelné v rámci příslušných možností a rozsahu schválení. Zašlete kontrolované dokumenty na adresu [email protected] nebo zavolejte na číslo +48 519 772 773. Cenová nabídka by poté měla identifikovat otevřené technické otázky, potřeby zkoušek, předpoklady výroby, záznamy a jakékoli schválení zákazníkem požadované před sériovým zpracováním.
NEJRYCHLEJŠÍ UŽITEČNÝ DOTAZ Zašlete výkres, kompletní požadavky na kuličkování, označené zóny, stav materiálu, množství, cílové datum a požadované doklady na adresu [email protected] nebo zavolejte na číslo +48 519 772 773.
Kterým předpokladům o tlaku vzduchu a průtoku je třeba se vyhnout?
Předpoklad, že tlak je intenzita kuličkování, je nesprávný. Tlak je pneumatický vstup; Almenova intenzita je standardizovaná měřená odezva odvozená s předepsaným proužkem, držákem, měřidlem a postupem.
Předpoklad, že vyšší tlak vždy vede k lepšímu výsledku, je nesprávný. Rozhodující je autorizované procesní okno součásti; nadměrná intenzita nebo nevhodná kombinace může poškodit stav povrchu nebo změnit zamýšlenou odezvu.
Předpoklad, že tlak regulátoru je tlak na trysce, je nesprávný. Místo měření a dynamické ztráty v aktivním systému určují, co hodnota představuje.
Předpoklad, že správný tok média dokazuje správné pokrytí, je nesprávný. Přístup, vzdálenost, úhel, stopa, pohyb a kvalifikovaná expozice stále určují ošetření povrchu součásti.
Předpoklad, že stabilní průměr dokazuje stabilní cyklus, je nesprávný. Pulzace a krátké výkyvy mohou zmizet při průměrování, filtrování nebo pomalém záznamníku.
Předpoklad, že identické nastavené hodnoty tlaku a průtoku činí dva stroje ekvivalentními, je nesprávný. Pro reprodukci schváleného procesu musí být znázorněny rozvody, regulátory, hadice, podavače, trysky, senzory a pohyb.
Předpoklad, že alarmy jsou pouze informacemi o údržbě, je nesprávný. Odchylka může ovlivnit produkt; reakční plán musí identifikovat zadržení, vyhodnocení, autoritu a doklady o restartu.
Často kladené otázky o tlaku a průtoku při pneumatickém kuličkování
Zvyšuje vyšší tlak vzduchu vždy intenzitu kuličkování?
Vyšší tlak může zvýšit rychlost částic a Almenovu odezvu v pevné pneumatické konfiguraci, ale tento vztah není univerzální. Tryska, médium, hmotnostní průtok, vzdálenost a ztráty v systému mění výsledek, proto použijte specifikovanou intenzitu a kvalifikované okno stroje.
Kde by se měl měřit tlak vzduchu na kuličkovacím stroji?
Změřte tlak v místě definovaném kvalifikovaným kontrolním plánem. Měření sběrného potrubí, vstupu do stroje, výstupu regulátoru a měření téměř v místě dodávky odpovídají na různé otázky a neměla by být považována za zaměnitelná.
Jaký je rozdíl mezi průtokem vzduchu a průtokem média?
Průtok vzduchu popisuje dodávku plynu, zatímco průtok média popisuje hmotnost dávkovaného materiálu za jednotku času. V systému trysek interagují, ale vyžadují samostatné jednotky, senzory nebo metody ověřování a limity akceptace.
Lze použít procento podavače jako hmotnostní průtok média?
Pouze tehdy, když uvolněný proces naváže a udržuje ověřený vztah mezi daným příkazem a dodanou hmotností za čas. Pravidelné kalibrované nebo gravimetrické ověřování je stále nutné s frekvencí požadovanou plánem řízení.
Proč se může Almenova intenzita měnit, když se tlak jeví jako stabilní?
Almenova intenzita se může měnit v důsledku změny stavu média, hmotnostního průtoku, opotřebení trysky, vzdálenosti, úhlu, umístění svědka nebo zkreslení senzoru. Prozkoumejte celou konfiguraci namísto automatické úpravy tlaku.
Jak by se měly nastavovat alarmy pneumatického kuličkování?
Nastavte alarmy z okna kvalifikovaného procesu, měřicí schopnosti a rizika produktu. Definujte trvalost nebo zpoždění, cyklickou odezvu, zadržení dotčeného výrobku, kritéria prošetření, schválení a restart.
Záleží na kvalitě stlačeného vzduchu při kuličkování?
Ano. Voda, olej nebo částice mohou ovlivnit ventily, senzory, přívod média a čistotu součástí. Použijte spíše požadavky na kvalitu vzduchu definované zařízením, procesem, součástí a řídící dokumentací než univerzální třídu.
Co SP Center potřebuje k posouzení pneumatického kuličkování?
Zašlete řízené výkresy a procesní dokumenty, stav materiálu, označené zóny ošetření a maskování, požadavky na Almen a pokrytí, omezení médií, množství, cíl dodání a požadované záznamy na adresu [email protected] nebo zavolejte na číslo +48 519 772 773.
Klíčové poznatky
- Uchovávejte tlak vzduchu, přívod vzduchu, hmotnostní průtok média, chování částic a Almenovu intenzitu jako samostatné veličiny.
- Ke každé hodnotě tlaku a průtoku plynu připojte měřicí bod, provozní stav, jednotky a referenční podmínky.
- Vypracujte tlak a průtok média společně na skutečném podavači, hadici, trysce nebo trysce a konfiguraci pohybu.
- Považujte opotřebení trysek, vedení hadic, spotřebu energie, kvalitu vzduchu, chování senzorů a zpracování signálů za procesní kontroly.
- Používejte Almenovu intenzitu, pokrytí a akceptaci komponentů jako nezávislé doklady spolu s monitorováním vstupů stroje.
- Propojte každý alarm s zadržením produktu, vyšetřováním, autorizovaným restartem a sledovatelnými záznamy.
- Pro posouzení proveditelnosti SP Center kontaktujte [email protected] nebo +48 519 772 773.
Související průvodci kuličkováním SP Center
- Co je kuličkování – Jak to funguje a kdy to použít – screening základního mechanismu a aplikace
- Almenova intenzita při kuličkování – standardizované stanovení a ověření intenzity
- 100 % a 200 % pokrytí při kuličkování – kontrola pokrytí a dodatečné expozice
- Proces kuličkování krok za krokem – komplexní vývojová a výrobní sekvence
- 12 Časté chyby ve specifikacích kuličkování – požadavky, doklady a chyby při kontrole změn
- Jak vybrat dodavatele kuličkování pro kritické součásti – kvalifikace dodavatele a doklady pro RFQ
Technické reference
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE AMS2432E: Počítačem monitorované kuličkování, revize z října 2022
3. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
4. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
5. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
6. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
8. SAE J2597_201709: Počítačově generované křivky nasycení při kuličkování
9. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023
10. ISO 1217:2009: Objemové kompresory – Přejímací zkoušky, potvrzeno 2021
11. ISO 8573-1:2010: Stlačený vzduch – kontaminanty a třídy čistoty
12. NIST, Převody jednotek tlaku a průtoku plynu, aktualizováno v červenci 2025
15. Ogawa a kol., Měření a analýza rychlosti broků při pneumatickém kuličkování, 1994
16. SP Center, služba kuličkování
Než si vyžádáte cenovou nabídku na pneumatické kuličkování
- Řízený výkres, revize a kompletní hierarchie dokumentace kuličkování.
- Označené ošetření, maskování, přechodové a zakázané zóny, včetně vnitřních nebo obtížných prvků.
- Materiál a stav tepelného zpracování, Almenova intenzita a typ Almenova pásku, pokrytí nebo expozice a povolená média.
- Hranice pneumatického zařízení, identita trysky nebo přívodní trubky, konfigurace hadice a veškerá omezení monitorování zákazníkem.
- Požadovaný základ měření tlaku, průtoku vzduchu a průtoku média, pokud je smluvně definován.
- Kvalifikace, FAI, PPAP, inspekce, záznamy, certifikáty, balení a požadavky na schválení zákazníkem.
- Prototypové a sériové množství, schéma šarže, cíl dodání a kontaktní číslo +48 519 772 773.
Použitelné revize: Díl se řídí smluvně uplatněným dokumentem a revizí. Aktuální status vydavatele nenahrazuje uplatněnou revizi ani přenesené požadavky zákazníka bez autorizovaného schválení.
Podpora pneumatického kuličkování od SP Center
SP Center podporuje kontrolu RFQ pro pneumatické kuličkování, kontrolu hranic systému a měření, vývoj a ověřování Almenovy intenzity, řízení médií a strojů, kontrolu pokrytí, plánování zkušebních a kvalifikačních testů, řízené sériové zpracování, sledovatelnost a reporting podle potvrzených technických požadavků.
SP Center – Posilujeme to, na čem záleží.
Služba kuličkování: spcenter.pl/cs/sluzby/kulickovani/
SP Center Sp. z o.o. | ul. Biznesowa 5, 35-213 Rzeszów, Polsko | [email protected] | +48 519 772 773
Autor: Paweł Kmieć
