12 häufige Fehler in Spezifikationen für das Verfestigungsstrahlen

Wie Zeichnungen, Angebotsanfragen, Bestellungen und Prozessspezifikationen eindeutige Anforderungen an das Verfestigungsstrahlen festlegen

Die schwerwiegendsten Fehler entstehen nicht nur in Prozessspezifikationen, sondern ebenso in Zeichnungen, Angebotsanfragen, Bestellungen und Qualitätsvorgaben. Fehlende Behandlungszonen, unvollständige Almen-Intensität, unklare Revisionen oder nicht definierte Freigabenachweise zwingen den Lieferanten zu Annahmen, die Technik, Preis und Termin gefährden.

Eine beherrschbare Anforderung verbindet Bauteilidentität, Werkstoffzustand, Zeichnungsgrenzen, maßgebende Dokumente, Intensität, Bedeckungsgrad, Schutzmerkmale, Qualifizierungsweg und Freigabedokumentation. Offene Punkte sind vor der betroffenen Bearbeitung durch die autorisierte Stelle gelenkt zu klären.

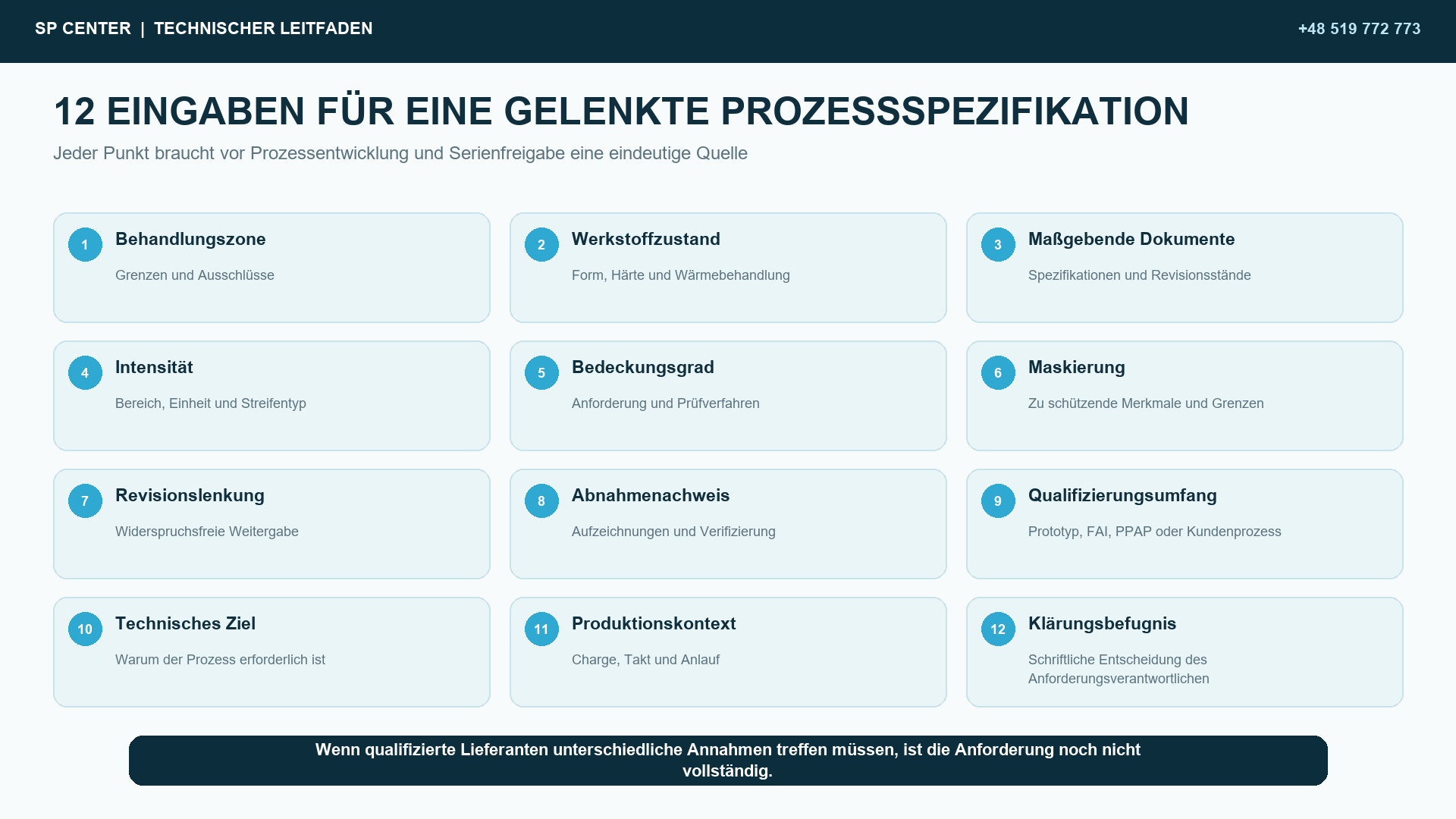

Abbildung 1. Eindeutige Behandlungszonen, Prozessanforderungen und Abnahmenachweise verhindern unzulässige Annahmen.

Fehler 1: Behandlungszonen und Ausschlüsse fehlen

Die Zeichnung muss die zu behandelnden Flächen, Grenzen, Übergänge und ausgeschlossenen Merkmale eindeutig kennzeichnen. Eine allgemeine Angabe wie „gesamtes Bauteil verfestigungsstrahlen“ kann Funktionsflächen, Passungen oder Kanten unbeabsichtigt einbeziehen.

Fehler 2: Der Werkstoffzustand ist unvollständig

Legierung allein genügt nicht. Härte, Wärmebehandlung, Produktform, Eingangsoberfläche, Beschichtungen und Fertigungsfolge beeinflussen Prozessauslegung, Rauheit, Beschädigungsrisiko und Stabilität der Druckeigenspannungen.

Fehler 3: Maßgebende Dokumente und Revisionen sind unklar

Zeichnung, Bestellung, Prozessspezifikation und kundenspezifische Ergänzungen müssen als kompatibler Dokumentensatz geprüft werden. Der Verarbeiter darf Widersprüche weder nach Bequemlichkeit noch durch automatische Wahl der neuesten Revision lösen.

Fehler 4: Die Almen-Intensität ist unvollständig angegeben

Eine belastbare Angabe nennt Wert oder Bereich, Einheit, Almen-Prüfstreifentyp und das vorgeschriebene Bestimmungs- oder Verifizierungsverfahren. Maschinendruck oder Schleuderraddrehzahl ersetzen die Almen-Intensität nicht.

Fehler 5: Bedeckungsgrad und Intensität werden gleichgesetzt

Ein konformes Almen-Ergebnis belegt nicht den Bedeckungsgrad jeder Vertiefung oder Grenze. Bedeckungsgrad, Prüfmethode und Behandlungszone müssen separat festgelegt werden.

Fehler 6: Maskierung und Schutz werden pauschal vorausgesetzt

Maskierung ist nicht in jedem denkbaren Risikofall automatisch vorgeschrieben. Die Pflicht muss aus Zeichnung, Spezifikation, Kundenvorgabe, genehmigter Risikobewertung oder formaler technischer Klärung hervorgehen.

Fehler 7: Die Dokumentenhierarchie fehlt

Bei widersprüchlichen Revisionen muss die autorisierte Einkaufs- oder Konstruktionsstelle eine schriftliche Entscheidung und Vorrangregel erteilen, bevor die betroffene Arbeit beginnt.

Fehler 8: Die Freigabenachweise sind nicht definiert

Konformitätsbescheinigung, Almen-Daten, Sättigungskurve, Bedeckungsgrad, Strahlmittelaufzeichnungen, Maschinenprotokolle und Bauteilprüfungen sind unterschiedliche Liefergegenstände. Ihr Umfang ist vor Angebot und Produktion festzulegen.

Fehler 9: Qualifizierungsumfang und Freigabeweg bleiben offen

Machbarkeitsversuch, Prozessqualifizierung, Erstmusterprüfung, PPAP, Kundenfreigabe und Serienfreigabe sind nicht austauschbar. Phase, Einreichungsumfang, Zeugenpunkte und Freigabestelle müssen vertraglich feststehen.

Fehler 10: Das technische Ziel ersetzt messbare Anforderungen

„Ermüdungsfestigkeit verbessern“ definiert weder Intensität noch Bedeckungsgrad, Zone oder Abnahme. Funktionsziel und kritische Stelle sind wichtiger Kontext, benötigen aber messbare gelenkte Anforderungen.

Fehler 11: Produktionskontext und Mengen fehlen

Prototypenmenge, Losgröße, Jahresbedarf, Varianten, Anlauf und Lieferfenster beeinflussen Vorrichtung, Automatisierung, Prüfstrategie, Datenspeicherung, Kapazität und Preis.

Fehler 12: Niemand ist für die Klärung offener Punkte benannt

Der Lieferant darf technisch begründete Optionen vorschlagen, aber nicht stillschweigend die Konstruktionsverantwortung übernehmen. Offene Punkte benötigen ein Fragenprotokoll und eine schriftliche Entscheidung der autorisierten Stelle.

Wie werden mehrdeutige Anforderungen gelenkt geklärt?

Der Verarbeiter prüft den vollständigen Dokumentensatz, erfasst Lücken und Widersprüche, fordert eine schriftliche Entscheidung der autorisierten Stelle an und aktualisiert anschließend die freigegebenen Eingaben. Serienarbeit darf nicht beginnen, solange ein offener Punkt Behandlung, Abnahme oder Konformität verändern kann.

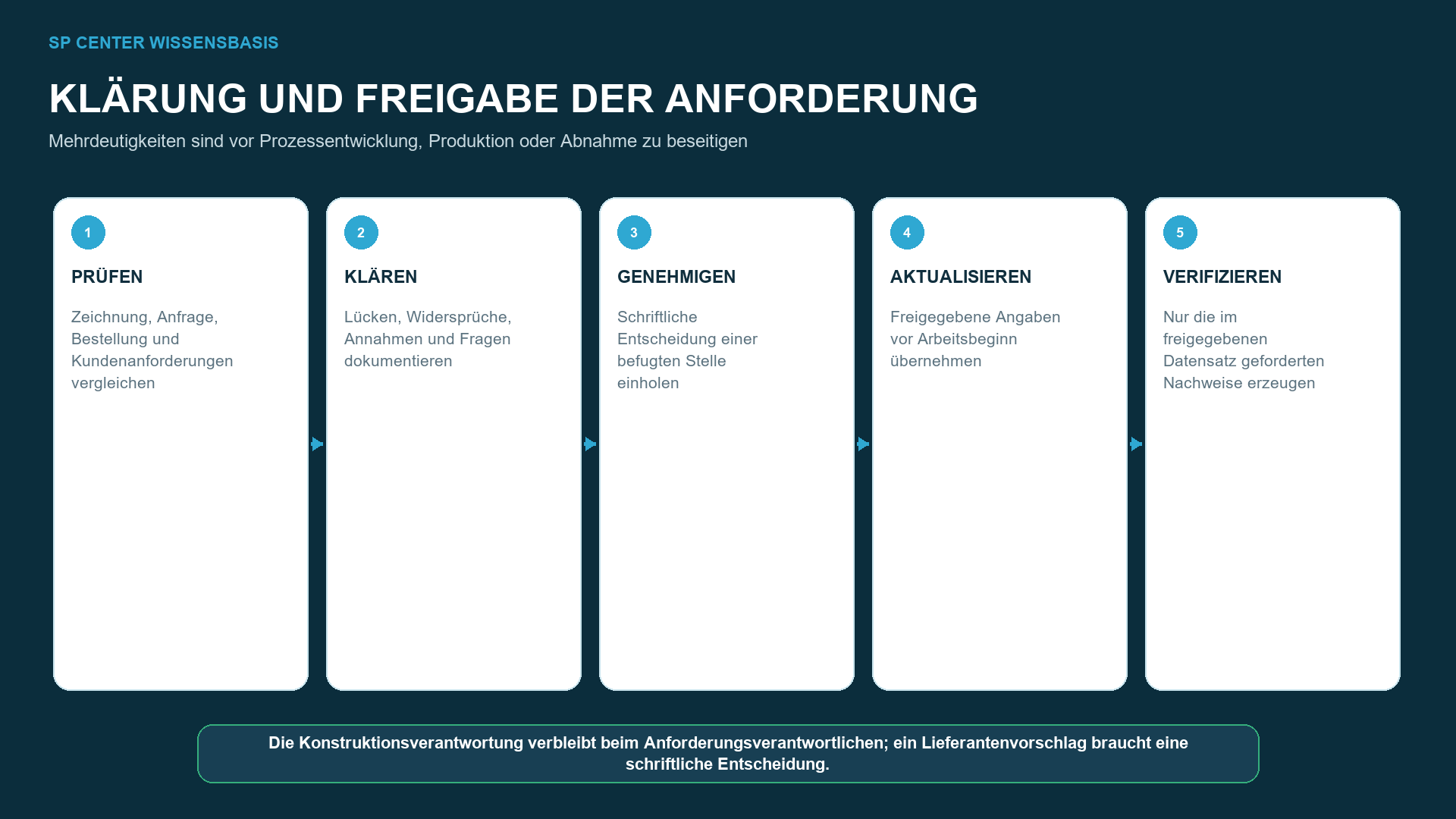

Abbildung 2. Ein gelenkter Klärungsprozess überführt Lücken und Widersprüche in einen freigegebenen Anforderungssatz.

Welche Mindestangaben benötigt eine Zeichnung oder Angebotsanfrage?

Informationsgruppe	Erforderliche Angabe	Repräsentativer Nachweis
Behandlungsbereich	Zonen, Ausschlüsse, Grenzen und Zeichnungsverweise	Gekennzeichnete Zeichnung oder gelenkte 3D-Definition
Werkstoffzustand	Legierung, Produktform, Wärmebehandlung, Härte und Fertigungsfolge	Zeichnung, Werkstoffspezifikation und Arbeitsplan
Maßgebende Anforderungen	Prozessspezifikation, Kundenklauseln und Revisionen	Geprüftes Vertragsdokumentenverzeichnis
Almen-Intensität	Zulässiger Wert oder Bereich, Einheit, Prüfstreifen und Verifizierungsgrundlage	Zeichnung oder freigegebene Prozessanforderung
Bedeckungsgrad	Geforderter Wert, Zone und Bestimmungsmethode	Zeichnung oder freigegebener Prüfplan
Maskierung und Schutz	Zu schützende Merkmale, Grenzen und Risiken der Strahlmittelrückhaltung	Zeichnungsdetail oder genehmigtes Vorrichtungs- und Maskierungskonzept
Freigabenachweise	Aufzeichnungen, Prüfungen, Aufbewahrung und Freigabeberechtigung	Qualitätsklausel oder genehmigter Plan
Klärungsbefugnis	Entscheidungsverantwortlicher und gelenkter Änderungsweg	Schriftliche Entscheidung zum Auftrag

Tabelle 1. Mindestangaben verbinden Behandlungsbereich, Werkstoffzustand, Prozessanforderungen und Freigabeweg.

Welche Nachweise beantworten welche Abnahmefrage?

Fragestellung	Repräsentativer Nachweis	Was damit allein nicht belegt wird
Hatte der Strahlmittelstrahl die geforderte Intensität?	Almen-Prüfstreifen, Halter, Messgerät und vorgeschriebenes Bestimmungs- oder Verifizierungsprotokoll	Bedeckungsgrad an jedem Bauteilmerkmal oder Eigenspannungsprofil im Bauteil
Wurde der spezifizierte Bereich ausreichend behandelt?	Freigegebene Bestimmung des Bedeckungsgrads und Prüfung der Behandlungsgrenze	Korrekte Intensität, Dauerfestigkeit oder Eigenspannungstiefe
Wurde das zugelassene Strahlmittel beherrscht?	Identität, Zertifikat, Größe, Form, Härte, Arbeitsmischung und Trennungsnachweise	Korrekte Behandlungsgrenze oder Bauteilverhalten
Wurde der freigegebene Prozess ausgeführt?	Auftragsrückverfolgbarkeit, Anlagen- und Programmkennung, Bedienerstatus und Prozessprotokoll	Eine nicht freigegebene Konstruktionsänderung oder ungeforderte Bauteileigenschaft
Wurde der angestrebte Bauteileffekt validiert?	Freigegebener XRD-, Ermüdungs- oder anderer Validierungsplan, sofern gefordert	Universelle Übertragbarkeit auf andere Werkstoffe oder Einsatzbedingungen

Tabelle 2. Prozess-, Oberflächen-, Strahlmittel- und Bauteilnachweise beantworten unterschiedliche Abnahmefragen.

Welche Begriffe dürfen nicht miteinander verwechselt werden?

Begriff A	Begriff B	Warum die Unterscheidung wichtig ist
Almen-Intensität	Bedeckungsgrad	Die Intensität charakterisiert den Strahlmittelstrahl; der Bedeckungsgrad betrifft die spezifizierte Bauteiloberfläche
Bedeckungsgrad	Strahlzeit	Strahlzeit kann Teil eines qualifizierten Ablaufs sein, ist aber nicht selbst das Ergebnis der Oberflächenprüfung
Prozesskonformität	Bauteilverhalten	Ein freigegebener Prozess begründet keine nicht spezifizierte Garantie für Dauerfestigkeit oder Eigenspannungen
Qualifizierung	Serienfreigabe	Ein erfolgreicher Versuch autorisiert nicht automatisch wiederkehrende Produktion
Lieferantenvorschlag	Konstruktionsfreigabe	Ein Vorschlag wird erst durch autorisierte schriftliche Entscheidung zur Anforderung
Konformitätsbescheinigung	Prozessdatenpaket	Umfang und Liefergegenstände müssen vertraglich festgelegt werden

Tabelle 3. Die Trennung verwandter Begriffe verhindert unbegründete Prozess- oder Leistungsfreigaben.

Häufig gestellte Fragen zu Zeichnungen, Angebotsanfragen und Spezifikationen

Welche Angaben gehören in eine Anforderung zum Verfestigungsstrahlen?

Mindestens Behandlungszonen, Ausschlüsse, Werkstoffzustand, maßgebende Dokumente und Revisionen, vollständige Almen-Intensität, Bedeckungsgrad, Schutzmerkmale, Qualifizierungsumfang, Aufzeichnungen und Klärungsbefugnis.

Reicht ein Zahlenwert für die Almen-Intensität?

Nein. Erforderlich sind auch Einheit, Prüfstreifentyp und die durch das maßgebende Dokument verlangte Bestimmungs- oder Verifizierungsgrundlage.

Sind Almen-Intensität und Bedeckungsgrad dasselbe?

Nein. Die Almen-Intensität charakterisiert die standardisierte Reaktion des Strahlmittelstrahls; der Bedeckungsgrad bewertet die Auftreffspuren auf der spezifizierten Bauteiloberfläche.

Gilt automatisch die neueste Normrevision?

Nein. Maßgebend ist die vertraglich aufgerufene Revision, bis die autorisierten Parteien eine Änderung genehmigen. Widersprüche sind vor der Bearbeitung schriftlich zu klären.

Darf der Lieferant fehlende Prozesswerte selbst festlegen?

Der Lieferant darf Lücken erkennen und eine Entwicklung vorschlagen. Konstruktionswerte und Abnahmekriterien benötigen jedoch die schriftliche Freigabe der autorisierten Anforderungsstelle.

Wann ist Maskierung oder Schutz erforderlich?

Wenn Zeichnung, Spezifikation, Kundenvorgabe, genehmigte Risikobewertung oder gelenkte technische Klärung dies verlangt. Die geschützten Merkmale und zulässigen Grenzen müssen eindeutig definiert sein.

Beweist Prozesskonformität eine längere Ermüdungslebensdauer?

Nein. Eine solche Aussage benötigt eine freigegebene Konstruktionsgrundlage, repräsentative Prüfung oder einen anderen anerkannten Bauteilnachweis.

Welche Unterlagen benötigt SP Center?

Senden Sie Zeichnung, Werkstoff- und Wärmebehandlungszustand, Behandlungs- und Ausschlusszonen, Dokumente und Revisionen, Intensität, Bedeckungsgrad, Mengen und geforderte Aufzeichnungen. Telefon: +48 519 772 773.
