AMS 2430 beim Verfestigungsstrahlen: Anforderungen an Lieferanten und Auftraggeber

Praxisleitfaden zur Vertragsprüfung und Umsetzung für Auftraggeber, Konstruktion und Verfestigungsstrahlbetriebe

AMS2430 ist eine SAE Aerospace Material Specification für das Verfestigungsstrahlen von Bauteiloberflächen mit metallischem, Glas- oder Keramikstrahlmittel. Sie ist weder eine eigenständige Bauteilzeichnung noch eine Lieferantenfreigabe oder Produktzertifizierung. Auftraggeber und Bearbeiter müssen die vollständige vertraglich aufgerufene Revision zusammen mit Zeichnung, Bestellung, Kundenergänzungen, Bezugsunterlagen und freigegebenem bauteilspezifischem Verfahren anwenden. Fehlende oder widersprüchliche Forderungen sind vor der betroffenen Bearbeitung formal zu klären.

Abbildung 1. AMS2430 gilt zusammen mit Zeichnung, Bestellung, Kundenergänzungen und Bezugsunterlagen – nicht als isolierte Arbeitsanweisung.

Was umfasst AMS2430?

Der öffentliche SAE-Datensatz beschreibt Forderungen zum Verfestigungsstrahlen von Bauteiloberflächen durch den Einschlag metallischer, Glas- oder Keramikstrahlmittel. Die vollständigen normativen Einzelheiten stehen in der lizenzierten Spezifikation. Ein öffentliches Abstract oder Fachartikel genügt nicht, um jede Klausel, jeden Grenzwert, Stichprobenplan oder Aufzeichnungsumfang festzulegen.

Vor der Anwendung sind offizieller SAE-Status, vollständige vertraglich aufgerufene Revision und sämtliche Kundenvorgaben zu prüfen. Aus Titel, veralteter Checkliste, Lieferantenpräsentation oder anderem Programm dürfen keine detaillierten Normforderungen abgeleitet werden.

Welche Dokumente bestimmen einen Auftrag nach AMS2430?

Gelenkte Quelle	Typische Rolle	Frage der Vertragsprüfung
Bestellung und Qualitätsklauseln	Kaufmännischer Umfang, Weitergabe von Forderungen, Lieferantenfreigabe, Aufzeichnungen, Meldungen und Lieferung	Welche Klauseln gelten für Standort und Auftrag?
Technische Zeichnung und Revision	Bauteilidentität, Bearbeitungs- und Ausschlusszonen, Maße, Hinweise und Konstruktionsbefugnis	Sind alle Flächen und Grenzen eindeutig?
Aufgerufene AMS2430-Revision	Allgemeine Forderungen zum Verfestigungsstrahlen innerhalb des veröffentlichten Geltungsbereichs	Welche vollständige Revision gilt vertraglich?
Kunden- oder OEM-Ergänzung	Programmspezifische Zusätze, Abweichungen, Formulare, Freigaben und Lieferantenbeschränkungen	Ändert oder ergänzt sie die Grundspezifikation?
Bezogene SAE-Dokumente	Strahlmittel, Almen-Prüfmittel und -verfahren, Bedeckungsgrad oder Konstruktionsleitfaden entsprechend dem aufgerufenen Weg	Sind die richtigen Dokumente und Revisionen verfügbar?
Freigegebene Lieferantenanweisung	Überführt die gelenkten Forderungen in Anlage, Strahlmittel, Vorrichtung, Bewegung, Prüfung, Aufzeichnungen und Reaktionen	Ist sie freigegeben und der tatsächlichen Bauteilkonfiguration zugeordnet?

Tabelle 1. Konformität ergibt sich aus der vollständigen gelenkten Dokumentenrangfolge.

Zeichnung oder Konstruktionsstelle bestimmen, wo der Prozess gilt und welche Flächen ausgeschlossen bleiben. Die Bestellung kann Lieferantenfreigabe, Aufzeichnungen, Meldungen und Lieferklauseln aufrufen. Kundenergänzungen können programmspezifische Kontrollen hinzufügen oder verändern. Die Lieferantenanweisung macht diese Rangfolge ausführbar, darf aber fehlende Konstruktionsbefugnis nicht ersetzen.

Was muss der Auftraggeber festlegen?

Eine belastbare Anfrage und Bestellung kennzeichnet Bauteil, Zeichnung und Revision, Werkstoff- und Wärmebehandlungszustand, Bearbeitungs-, Ausschluss- und Übergangszonen, AMS2430-Revision, Kundenergänzungen, vollständige Almen-Intensitätsforderung mit Prüfstreifentyp, Bedeckungsgrad oder Beaufschlagung, zugelassene oder verbotene Strahlmittel, Maskierung und Reinigung sowie geforderte Qualifizierung, Prüfung, Unterlagen, Verpackung und Meilensteine.

Soll der Lieferant Intensität, Strahlmittel, den Nachweisweg für den Bedeckungsgrad oder ein anderes technisches Element vorschlagen, müssen Vorschlagsbefugnis und Genehmigungsweg ausdrücklich festgelegt sein. „Verfahren nach AMS2430“ allein schließt nicht automatisch jede bauteilspezifische Entscheidung.

Was muss der Lieferant vor dem Angebot bestätigen?

Alle gelenkten Dokumente und Revisionen liegen vor und ihre Rangfolge ist verstanden.
Jede Bearbeitungs- und Ausschlusszone ist erreichbar, maskierbar und prüfbar.
Werkstoffzustand, Eingangsoberfläche und Fertigungsfolge sind bekannt.
Verfügbare Anlage, Strahlmittel, Vorrichtung und Bewegung können Bereich und Geometrie abdecken.
Qualifizierung, Kundenfreigabe, gegebenenfalls Kundenprüfung am Lieferantenstandort und Dokumentation sind definiert.
Offene Widersprüche und Annahmen sind dokumentiert und an die zuständige Stelle gerichtet.

Wie sind die Verantwortlichkeiten verteilt?

Verantwortungsbereich	Auftraggeber oder Konstruktionsstelle	Bearbeiter oder Lieferant
Anforderungsdefinition	Aktuelle Zeichnung, Rangfolge, Bearbeitungsgrenze und alle Kundenvorgaben ausgeben	Vor Zusage auf Vollständigkeit, Widerspruch und Machbarkeit prüfen
Intensität und Strahlmittel	Vollständige Forderung festlegen oder einen gelenkten Vorschlag ausdrücklich zulassen	Fertigungsweg nur innerhalb der maßgebenden Anforderungen auswählen und beherrschen
Bedeckungsgrad und Beaufschlagung	Geforderten Bedeckungsgrad beziehungsweise zusätzliche Beaufschlagung mit Abnahmegrundlage festlegen	Qualifizierten Weg entwickeln und tatsächliche Bauteilfläche prüfen
Qualifizierung	Genehmigungsbefugnis und Bauteilnachweise bei Forderung festlegen	Objektive Nachweise mit repräsentativer Anlage, Vorrichtung, Strahlmittel und Geometrie erzeugen
Fertigung und Aufzeichnungen	Bescheinigung, Formulare, Rückverfolgbarkeit und gegebenenfalls Kundenprüfung am Lieferantenstandort definieren	Freigegebene Anweisung ausführen und aufgerufene Aufzeichnungen aufbewahren
Änderung oder Abweichung	Melde- und Verwendungsbefugnis festlegen	Betroffene Entscheidung aussetzen, Status sichern und vor Fortsetzung Genehmigung einholen

Tabelle 2. Verantwortung kann nur über eine ausdrückliche und gelenkte Befugnis übertragen werden.

Wie ist die Almen-Intensität zu behandeln?

Zu verwenden sind der vollständige Intensitätsbereich, Prüfstreifentyp, Schreibweise und die Positionen aus der gelenkten Forderung. Die Intensität wird mit anwendbarem Almen-Prüfstreifen, Halter, Messgerät und Verfahren ermittelt oder verifiziert. Druck, Luftvolumenstrom, Schleuderraddrehzahl, Strahlmitteldurchsatz oder Beaufschlagungszeit können Prozessgrößen sein, ersetzen jedoch keinen geforderten standardisierten Almen-Nachweis.

Abbildung 2. Das Almen-System unterstützt Ermittlung und Verifizierung der Intensität; Bauteileigenspannungen und Bedeckungsgrad misst es nicht direkt.

Das Almen-Ergebnis verifiziert den Strahl an der Prüfanordnung. Es misst weder Eigenspannungen, Rauheit, Maße, Ermüdungslebensdauer noch Bedeckungsgrad des Bauteils direkt. Strahlmittel und Konfiguration bleiben auch bei unveränderter Nennintensität Teil der Qualifikationsgrundlage.

Wie sind Bedeckungsgrad und Beaufschlagung zu behandeln?

Der Bedeckungsgrad beschreibt, in welchem Umfang die festgelegte Bauteilfläche unter der freigegebenen Prüfmethode Einschlagsspuren zeigt. Vollständiger Bedeckungsgrad bedeutet, dass unter den festgelegten Bedingungen keine sichtbare unbehandelte Stelle in der geforderten Zone verbleibt. Der Qualifikationsweg muss Zugang, Auftreffwinkel, Abschattung, Übergangsgrenzen, Beleuchtung, Vergrößerung und Oberflächenzustand berücksichtigen.

Werden 150 % oder 200 % zusätzliche Beaufschlagung aufgerufen, gilt die Definition der maßgebenden Forderung. Üblicherweise handelt es sich um einen Zeitfaktor bezogen auf die qualifizierte Zeit bis zum vollständigen Bedeckungsgrad unter unveränderten Bedingungen. Zusätzliche Zeit behebt keine Abschattung und verbessert die Ermüdungsleistung nicht automatisch.

Wie werden Strahlmittel beherrscht?

Strahlmittelfamilie, Größe, Härte, Form, Sauberkeit und Zustand müssen die vertraglich aufgerufenen Spezifikationen und Bauteilgrenzen erfüllen. Der Prozessplan des Lieferanten sollte Wareneingang, Kennzeichnung, Trennung, Siebung oder Klassierung, Ergänzung, Betriebsgemisch, Verunreinigung, Zerfall und Reaktion auf nichtkonformes Strahlmittel abdecken.

AMS2431 enthält in ihrem veröffentlichten Geltungsbereich allgemeine Anforderungen an Strahlmittel; detaillierte Bezeichnungen oder Kundenbeschränkungen können aus weiteren Unterlagen stammen. Eine allgemeine Angabe wie „Stahlstrahlmittel“ oder „Keramik“ genügt nicht, wenn der gelenkte Weg eine bestimmte Güte oder einen Zustand verlangt.

Welche Beziehung besteht zu SAE J442, J443, J2277 und ARP7488?

Die öffentlichen SAE-Datensätze ordnen J442 den Prüfmitteln für Ermittlung und Verifizierung der Intensität, J443 den entsprechenden Verfahren, J2277 der Ermittlung des Bedeckungsgrads und ARP7488 der Konstruktions- und Prozesskontrollberatung zu. Diese Rollen ergänzen einander; die vollständigen aufgerufenen Revisionen sind im Zusammenhang zu lesen.

Ein Dokument zu Almen-Prüfmitteln definiert keine Bearbeitungsgrenze am Bauteil. Ein Dokument zum Bedeckungsgrad wählt keine Konstruktionsintensität. Ein Leitfaden überschreibt weder Zeichnung noch Kundenergänzung. Die Vertragsprüfung sollte zeigen, welche Entscheidung und Aufzeichnung jedes Dokument unterstützt.

Wann gilt AMS2432?

SAE beschreibt AMS2432 als rechnerüberwachtes Verfestigungsstrahlen zur Echtzeitbeobachtung, Rückverfolgbarkeit und Reaktion auf Prozesseingaben und nennt AMS2430 als integralen Bestandteil. Damit wird nicht jeder AMS2430-Auftrag automatisch zu einem AMS2432-Auftrag. AMS2432 gilt nur, wenn Vertrag den entsprechenden Dokumentensatz und seine Forderungen aufruft.

Rechnerüberwachung ersetzt weder Almen-System noch Strahlmittelbeherrschung, Bedeckungsgradprüfung, Bauteilabnahme oder geforderte Qualifizierung. Sie ergänzt den aufgerufenen Fertigungsweg um eine definierte Überwachungs- und Rückverfolgbarkeitsebene.

Erfordert AMS2430 automatisch Nadcap?

Nein. Nadcap-Akkreditierung ist ein gesondertes, vom PRI verwaltetes industriegetragenes Akkreditierungsverfahren. Sie ist nur erforderlich, wenn Kunde, Vertrag oder Programm sie aufrufen. Zu prüfen sind der aktuelle Surface-Enhancement-Umfang des genauen Bearbeitungsstandorts in den PRI-Unterlagen und eine gesonderte Kundenfreigabe.

Nadcap ist keine Zertifizierung des bearbeiteten Produkts. Eine konforme Charge benötigt weiterhin anwendbare Zeichnung, Spezifikation, qualifiziertes Verfahren, Fertigungsnachweise, Prüfung und autorisierte Freigabe.

Wie werden Prozess und Charge qualifiziert und freigegeben?

Vertrags- und Machbarkeitsprüfung anhand der gesamten Dokumentenrangfolge abschließen.
Anlage, Strahlmittel, Vorrichtung, Maskierung, Bewegung, Intensität, Bedeckungsgrad und Prüfweg innerhalb autorisierter Forderungen entwickeln.
Aufgerufene Almen-Sättigungs- oder Verifizierungsnachweise sowie repräsentative Bedeckungsgradnachweise erzeugen.
Oberflächen-, Maß-, Eigenspannungs- oder Leistungsvalidierung am Bauteil nur bei Forderung abschließen.
Gelenkte Arbeitsunterlagen, Aufzeichnungen, Reaktionspläne und Änderungsauslöser freigeben.
Serie ausführen, Abweichungen prüfen und Charge erst nach Vollständigkeit aller geforderten Nachweise freigeben.

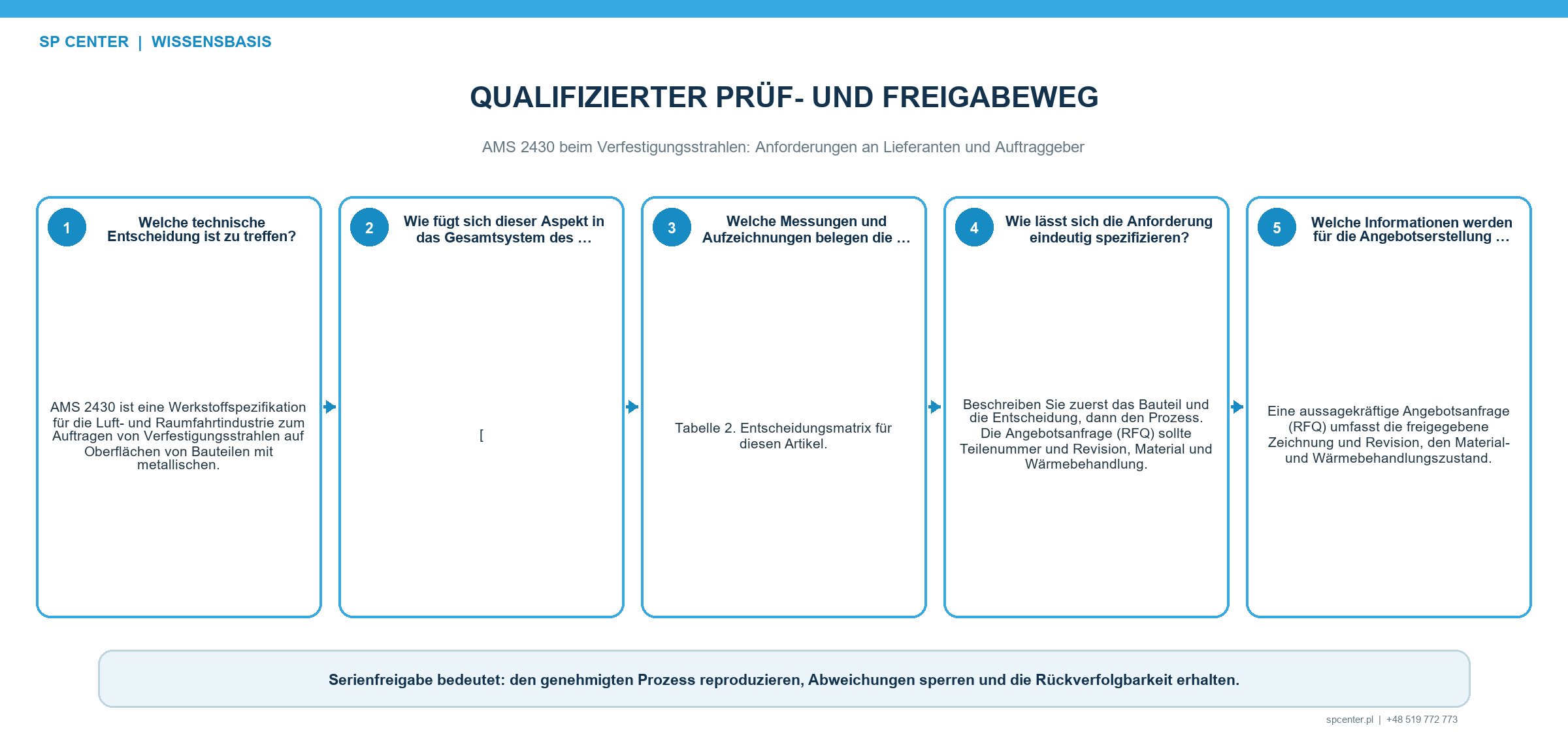

Abbildung 3. Vertragsprüfung, Qualifizierung, gelenkte Fertigung, Prüfung und Freigabe bilden einen rückverfolgbaren Konformitätsweg.

Nachweisebene	Beispielhafter Inhalt	Was sie allein nicht belegt
Verifizierung des Strahls	Almen-Ermittlung oder -Verifizierung, Strahlmittelzustand, Anlagenkonfiguration und überwachte Eingaben	Vollständigen Bedeckungsgrad oder Bauteilleistung
Oberflächenabnahme am Bauteil	Bedeckungsgrad, Grenzen, unzulässige Schäden, Sauberkeit, Rauheit und Maße bei Forderung	Qualifizierte Intensität oder Verbesserung der Ermüdungslebensdauer
Konfiguration und Rückverfolgbarkeit	Bauteil und Revision, Auftrag, Los, Anweisung, Maschine, Programm, Vorrichtung, Bediener und Prüfnachweise	Technische Eignung eines nicht qualifizierten Fertigungswegs
Bauteilvalidierung	Eigenspannungstiefenprofil, Ermüdung, Verzug oder weiterer Funktionsnachweis bei Forderung	Routineausführung jeder Seriencharge, sofern sie nicht gesondert aufgezeichnet wird
Lieferunterlagen	Bescheinigung und Kundenunterlagen mit Zuordnung zu konformem Bauteil- und Chargenstatus	Nicht aufgerufene oder nicht durchgeführte Forderungen und Prüfungen

Tabelle 3. Jede Nachweisebene unterstützt eine andere Freigabeentscheidung.

Welche Änderungen benötigen eine Prüfung?

Es gelten Melde- und Requalifizierungsregeln aus aufgerufener Spezifikation, Kundenergänzung und freigegebenem Verfahren. Mögliche Auslöser sind Bearbeitungsstandort, Maschine, Steuerung, Strahlmittel, Vorrichtung, Düsen- oder Schleuderradanordnung, Programm, Bewegung, Bearbeitungsgrenze, Intensitätsbereich, Prüfmethode, Werkstoffzustand, Reparaturweg oder Untervergabe. Eine allgemeine Liste allein entscheidet nicht; maßgebend ist die gelenkte Qualifikationsgrundlage.

Häufige Fehler bei der Umsetzung

Der neueste Ausgabestand des Herausgebers wird ohne Vertragsfreigabe verwendet.
Nur „AMS2430“ wird aufgerufen, während Bearbeitungszonen, Intensität oder Bedeckungsgrad offen bleiben.
Maschineneinstellungen gelten als Almen-Intensität.
Ein konformes Almen-Ergebnis gilt als Bedeckungsgrad- oder Leistungsnachweis am Bauteil.
Zertifikat, Nadcap-Umfang oder Freigabe eines anderen Standorts oder Bauteils wird übertragen.
Strahlmittel, Vorrichtung, Programm oder Maschine wird ohne Prüfung gegen die Qualifikationsgrundlage geändert.
Die Konformitätsbescheinigung wird vor Abschluss von Abweichungen und geforderten Aufzeichnungen ausgestellt.

Häufig gestellte Fragen

Was ist AMS2430?

AMS2430 ist eine SAE Aerospace Material Specification, deren öffentlicher Geltungsbereich das Verfestigungsstrahlen von Bauteiloberflächen mit metallischem, Glas- oder Keramikstrahlmittel beschreibt. Für die Umsetzung werden vollständige erworbene Revision und Vertragsvorgaben benötigt.

Soll die neueste AMS2430-Revision stets die Zeichnungsrevision ersetzen?

Nein. Für die Fertigung gilt die vertraglich aufgerufene Revision, bis eine autorisierte Änderung eine andere genehmigt. Der aktuelle Herausgeberstatus ist zu prüfen, ändert aber eine bestehende Qualifizierung oder Bestellung nicht stillschweigend.

Definiert AMS2430 die gesamte Bauteilforderung?

Nicht allein. Zeichnung, Bestellung, Kundenergänzungen, bezogene Spezifikationen, freigegebene Verfahren und bauteilspezifische Qualifizierung können Bearbeitungszonen, Grenzen, Nachweise und Freigaben ergänzen oder bestimmen.

Sind AMS2430 und AMS2432 dasselbe?

Nein. SAE beschreibt AMS2432 als rechnerüberwachtes Verfestigungsstrahlen und nennt AMS2430 als integralen Bestandteil dieser Spezifikation. Maßgebend sind Dokumentensatz und Revision aus dem Vertrag.

Erfordert ein Auftrag nach AMS2430 automatisch Nadcap?

Nein. Nadcap-Akkreditierung ist nur erforderlich, wenn Kunde, Vertrag oder Programm sie aufrufen. Prüfen Sie den aktuellen Surface-Enhancement-Umfang des genauen Standorts in den PRI-Unterlagen und eine gesonderte Kundenfreigabe des Lieferanten.

Belegt die Almen-Intensität den Bedeckungsgrad am Bauteil?

Nein. Almen-Nachweise kennzeichnen den Strahl unter der anwendbaren Prüfanordnung. Der Bedeckungsgrad wird an der festgelegten Bauteilfläche mit der freigegebenen Methode abgenommen.

Darf der Lieferant fehlende Intensitäts- oder Bedeckungsgradforderungen selbst wählen?

Nur wenn Konstruktion oder Vertragsstelle einen Lieferantenvorschlag ausdrücklich autorisiert und gelenkt akzeptiert. Andernfalls muss die betroffene Bearbeitung bis zur formalen Klärung warten.

Was ist vor Freigabe einer Charge zu prüfen?

Zu bestätigen sind Bauteil und Revision, freigegebene Anweisung, geforderte Almen- und Bedeckungsgradnachweise, Strahlmittel- und Konfigurationsrückverfolgbarkeit, Prüfungen, Abweichungen und genehmigte Verwendungsentscheide, Kundenformulare und autorisierter Freigabestatus.

Die wichtigsten Punkte

Vollständige vertraglich aufgerufene AMS2430-Revision und gesamte Dokumentenrangfolge verwenden.
Konstruktionsbefugnis, Befugnis zum Lieferantenvorschlag und Genehmigungswege ausdrücklich festlegen.
Almen-Intensität, Bedeckungsgrad, Oberflächenabnahme und Bauteilvalidierung trennen.
Strahlmittel, Anlage, Geometrie, Bewegung und Änderungen als einen qualifizierten Fertigungsweg beherrschen.
AMS2430, AMS2432, Nadcap und Kundenfreigabe nicht gleichsetzen.
Nur eine rückverfolgbare, vollständige und autorisierte Chargenakte freigeben.
