AMS2430 för kulpening

En praktisk guide för kontraktsgranskning och implementering för köpare, ingenjörer och leverantörer av kulpening

AMS2430 är en SAE-materialspecifikation för flyg- och rymdteknik för kulpening av delytor med metalliska, glas- eller keramiska kulpeningsmedier. Det är inte en fristående delritning, leverantörsgodkännande eller produktcertifikat. Köpare och bearbetare måste använda den fullständiga revisionen som åberopas av kontraktet tillsammans med ritningen, inköpsordern, kundtillägg, refererade dokument och den frisläppta delspecifika proceduren. Om något krav strider mot eller saknas måste det berörda beslutet stoppas och formellt förtydligas.

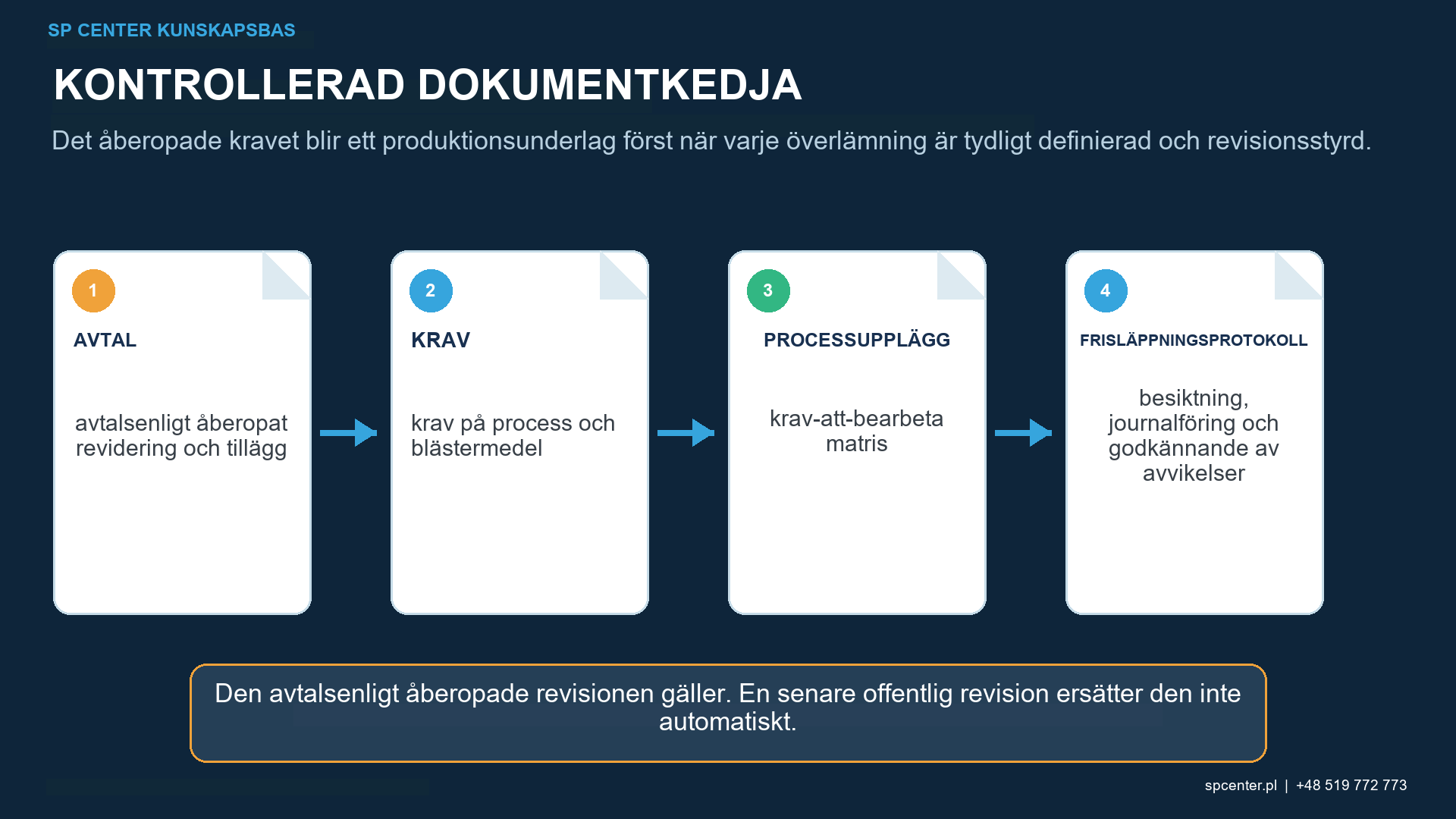

Figur 1. AMS2430 tillämpas tillsammans med ritningen, inköpsordern, kundtillägg och refererade dokument – inte som en isolerad instruktion.

Vad täcker AMS2430?

SAE:s offentliga dokumentation beskriver dokumentet som att det fastställer krav för kulpening av delytor genom impingement av metalliska, glas- eller keramiska kulpeningsmedier. De fullständiga normativa detaljerna finns i den licensierade standarden. Ett offentligt sammandrag eller en artikel är inte tillräckligt för att fastställa varje klausul, acceptansgräns, provtagningsregel eller dokumentationkrav.

Före användning, verifiera den officiella SAE-registreringen, erhåll den fullständiga kontraktuellt åberopade revisionen och granska all kundrapportering. Härled inte ett detaljerat normativt krav från en dokumenttitel, en gammal checklista, en leverantörspresentation eller ett annat program.

Vilka dokument styr en AMS2430-order?

Kontrollerad källa	Typisk roll	Fråga om kontraktsgranskning
Klausuler om inköpsorder och kvalitet	Kommersiellt omfattning, nedströms, godkänd källa, dokumentation, anmälnings- och leveranskrav	Vilka klausuler gäller för den exakta platsen och ordern?
Teknisk ritning och revision	Delidentitet, behandlings- och undantagszoner, mått, anteckningar och designbehörighet	Är varje zon och gräns entydig?
AMS2430-revision åberopad	Allmänna krav för kulpeningsprocess inom dess publicerade omfattning	Vilken fullständig revision är avtalsenligt tillämplig?
Kund- eller OEM-tillägg	Programspecifika tillägg, avvikelser, formulär, godkännanden och källbegränsningar	Ändrar eller lägger den till basspecifikationen?
Refererade SAE-dokument	Kulpeningsmedium, Almen-verktyg och procedurer, täckningsgrad eller designvägledning enligt det åberopade processupplägget	Finns korrekta dokument och revisioner tillgängliga?
Procedur för frisläppt leverantör	Översätter de kontrollerade kraven till utrustning, kulpeningsmedium, verktyg, rörelse, inspektion, dokumentation och reaktionsplaner	Är den godkänd och matchad med den faktiska delkonfigurationen?

Tabell 1. Överensstämmelse kommer från den fullständiga hierarkin för kontrollerade dokument.

Ritningen eller den konstruktionsansvariga funktionen fastställer var processen ska tillämpas och vilka ytor som ska undantas. Inköpsordern kan föreskriva krav på godkänd tillverkningskälla, dokumentation, underrättelser och leverans. Kundtillägg kan ändra eller komplettera programspecifika styrkrav. Leverantörens procedur omsätter denna kravhierarki till en genomförbar operationsföljd men kan inte ersätta ett konstruktionsbeslut som saknas.

Vad måste köparen definiera?

En användbar offertförfrågan och beställning identifierar exakt del, ritning och revision; material- och värmebehandlingsförhållanden; markerade behandlings-, undantags- och övergångszoner; AMS2430-revision; kundtillägg; fullständigt Almenintensitetskrav och beteckning för Almenprovplåt; täckningsgrad eller exponering; tillåtna eller förbjudna medier; maskering och rengöring; erforderliga kvalificerings-, inspektions-, dokumentation-, förpacknings- och leveransmilstolpar.

Om köparen förväntar sig att leverantören ska föreslå intensitet, kulpeningsmedium, täckningsväg eller annat tekniskt element, måste förslagsbehörigheten och godkännandevägen vara tydlig. ”Process per AMS2430” ensamt kanske inte avslutar alla delspecifika beslut.

Vad måste leverantören bekräfta före offert?

Alla kontrollerade dokument och revisioner är tillgängliga och deras prioritet är förstådd.
Varje behandlings- och undantagszon är åtkomlig, maskerbar och inspekterbar.
Materialtillstånd, inkommande yta och tillverkningssekvens är kända.
Tillgänglig utrustning, kulpeningsmedium, fixtur och rörelse kan stödja det erforderliga området och geometrin.
Kvalificering, kundgodkännande, källövervakning och dokumentation definieras.
Öppna konflikter och antaganden registreras och skickas till ansvarig myndighet.

Hur är köparens och leverantörens ansvar fördelat?

Ansvar	Köpare eller konstruktionsmyndighet	Bearbetare eller leverantör
Kravdefinition	Utfärda aktuell ritning, hierarki, behandlingsgräns och alla tillämpliga vidareförda krav	Granska fullständighet, konflikt och genomförbarhet innan åtagande
Intensitet och kulpeningsmedium	Definiera det fullständiga kravet eller godkänn ett kontrollerat förslag	Välj och kontrollera processupplägget endast inom de styrande kraven
Täckningsgrad och exponering	Ange den erforderliga täckningsgraden eller ytterligare exponering och acceptansgrund	Utveckla ett kvalificerat processupplägg och inspektera det faktiska specificerade området
Kvalificering	Definiera godkännandemyndighet och underlag på delnivå vid behov	Generera objektiva underlag med representativ utrustning, verktyg, kulpeningsmedium och geometri
Produktion och dokumentation	Ange nödvändigt certifikat, blanketter, spårbarhet och källövervakningsväg	Utför den frisläppta proceduren och behåll de åberopade dokumentationen
Ändring eller avvikelse	Definiera när anmälan krävs och vem som får besluta om fortsatt hantering.	Stoppa det berörda beslutet, begränsa status och erhåll auktorisering innan du fortsätter

Tabell 2. Ansvar kan endast delegeras via en explicit och kontrollerad auktoritetsväg.

Hur ska Almenintensitet hanteras?

Använd det fullständiga intensitetsintervallet, beteckningen på Almenprovplåten, notationen och platserna som åberopas av det kontrollerade kravet. Intensiteten bestäms eller verifieras med tillämplig Almenprovplåt, hållare, mätare och procedur. Tryck, luftflöde, hjulhastighet, flöde av kulpeningsmedium eller exponeringstid kan vara processindata, men inget ersätter de standardiserade Almen-underlag som krävs av det styrande processupplägget.

Figur 2. Almen-systemet stöder intensitetsbestämning och verifiering; det mäter inte direkt komponentens restspänning eller täckningsgrad.

Almen-resultatet verifierar kulpeningsstrålen vid testanordningen. Det mäter inte direkt restspänning, ytjämnhet, dimensioner, utmattningstid eller komponentens täckningsgrad. Det valda kulpeningsmediet och konfigurationen förblir en del av kvalificeringsgrunden även om den nominella intensiteten är oförändrad.

Hur ska täckningsgrad och exponering hanteras?

Täckningsgrad är den grad i vilken den specificerade komponentytan uppvisar spår av partikelanslag enligt den godkända inspektionsmetoden. Fullständig täckningsgrad innebär att inget synligt okulpenat område kvarstår inom den föreskrivna zonen under de definierade förhållandena. Kvalificeringsförfarandet måste ta hänsyn till åtkomst, slagvinkel, skuggning, övergångsgränser, belysning, förstoring och yttillstånd.

Där ytterligare exponering, såsom as 150 % eller 200 %, åberopas, tillämpa definitionen i det styrande kravet. Den beskriver vanligtvis en tidsmultiplikator i förhållande till den kvalificerade tiden för fullständig täckningsgrad under oförändrade förhållanden. Ytterligare tid reparerar inte skuggning och förbättrar inte automatiskt utmattningsprestanda.

Hur kontrolleras kulpeningsmedier?

Den exakta gruppen av kulpeningsmedier samt mediets storlek, hårdhet, form, renhet och tillstånd måste uppfylla de kontraktuellt åberopade specifikationerna och begränsningarna för komponenten. Leverantörens styrning bör omfatta mottagning, identifiering, separering, siktning eller klassificering, påfyllning, driftblandning, kontaminering, nedbrytning och åtgärder vid avvikande kulpeningsmedium.

AMS2431 tillhandahåller allmänna krav för kulpeningsmedier inom dess publicerade omfattning, medan detaljerade mediebeteckningar eller kundrestriktioner kan komma från andra dokument. En generisk fras som ”stålkulor” eller ”keramiska kulpeningsmedier” räcker inte när det kontrollerade processupplägget kräver en specifik kvalitet eller ett specifikt tillstånd.

Vad är förhållandet till SAE J442, J443, J2277 och ARP7488?

SAE:s offentliga dokumentation identifierar J442 med verktyg för bestämning och verifiering av kulpeningsintensitet, J443 med procedurer för bestämning och verifiering av kulpeningsintensitet, J2277 med täckningsbestämning och ARP7488 med vägledning för kulpeningsdesign och processkontroll. Deras roller kompletterar varandra och deras fullständiga åberopade revisioner måste läsas i sitt sammanhang.

Ett Almen-verktygsdokument definierar inte komponentbehandlingsgränsen. Ett täckningsdokument väljer inte designintensiteten. Vägledningen åsidosätter inte den kontrollerade ritningen eller kundtillägget. Avtalsgranskningsmatrisen bör visa vilket beslut och vilken registrering varje dokument stöder.

När gäller AMS2432?

SAE beskriver AMS2432 som datorövervakad kulpening avsedd att ge realtidsobservation, spårbarhet och respons för processinmatningsinställningar, och anger att AMS2430 utgör en integrerad del av den. Detta betyder inte att varje AMS2430-order automatiskt blir en AMS2432-order. Använd AMS2432 endast när kontraktet åberopar tillämplig dokumentuppsättning och krav.

Datorövervakning ersätter inte Almen-systemet, mediekontroll, täckningsinspektion, delgodkännande eller erforderlig kvalificering. Den lägger till ett definierat övervaknings- och spårbarhetslager inom det åberopade processupplägget.

Kräver AMS2430 automatiskt Nadcap?

Nej. Nadcap-ackreditering är en separat branschstyrd ackrediteringsväg som administreras av PRI. Den krävs endast när den åberopas av kunden, kontraktet eller programmet. Verifiera den exakta bearbetningsplatsens nuvarande omfattning av ytförbättring i PRI-dokumentation och bekräfta eventuell status som godkänd av kunden separat.

Nadcap är inte certifiering av den bearbetade produkten. En överensstämmande sats kräver fortfarande tillämplig ritning, specifikation, kvalificerad procedur, produktionsbevis, inspektion och auktoriserad frigivning.

Hur ska en AMS2430-process kvalificeras och frisläppas?

Fullständig kontrakts- och genomförbarhetsgranskning mot hela dokumenthierarkin.
Utveckla utrustning, kulpeningsmedium, verktyg, maskering, rörelse, intensitet, täckningsgrad och inspektionsväg inom godkända krav.
Generera den åberopade Almen-mättnaden eller verifieringen och representativa underlag för täckningsgrad.
Slutför validering av yta, dimension, restspänning eller prestanda på delnivå endast när det behövs.
Släpp kontrollerade arbetsinstruktioner, dokumentation, reaktionsplaner och ändringsutlösare.
Kör produktion, granska avvikelser och godkänn satsen endast efter att alla nödvändiga underlag är kompletta.

Figur 3. Kontraktsgranskning, kvalificering, kontrollerad produktion, inspektion och frisläppning bildar en spårbar överensstämmelseväg.

Underlagsnivåer	Representativt innehåll	Vad det inte bevisar i sig självt
Verifiering av kulpeningsstrålen	Almenbestämning eller verifiering, medietillstånd, utrustningskonfiguration och övervakade ingångar	Fullständig täckningsgrad eller delprestanda
Acceptans av komponentyta	Täckningsgrad, gränser, förbjudna skador, renhet, ytråhet och dimensioner vid anrop	Kvalificerad intensitet eller förbättring av utmattningstid
Konfiguration och spårbarhet	Del- och revisions-, order-, parti-, procedur-, maskin-, program-, verktygs-, operatörs- och inspektionsdokumentation	Teknisk tillräcklighet för ett okvalificerat processupplägg
Validering på delnivå	Restspänningsprofil, utmattning, distorsion eller andra funktionella underlag vid behov	Rutinmässig körning av varje seriesats om inte separat registrerad
Release paket	Certifikat och kundkravsdokumentation kopplade till överensstämmande del- och satsstatus	Krav eller tester som inte faktiskt åberopats eller utförts

Tabell 3. Varje underlagsnivåer stöder ett annat frigivningsbeslut.

Vilka ändringar kräver granskning?

Använd anmälnings- och omkvalificeringsreglerna i den åberopade standarden, kundtillägget och det godkända förfarandet. Potentiella utlösare kan inkludera bearbetningsplats, maskin, styrsystem, kulpeningsmedium, fixtur, munstyckes- eller hjularrangemang, program, rörelse, behandlingsgräns, intensitetsområde, inspektionsmetod, materialtillstånd, reparationsväg eller underleverantörsoperation. Bestäm inte enbart från en generisk lista; bedöm den kontrollerade kvalificeringsgrunden.

Vanliga implementeringsmisstag

Användning av den senaste utgivarens revision utan kontraktsmässigt godkännande.
Citerar endast ”AMS2430” medan behandlingszoner, intensitet eller täckningsgrad förblir odefinierade.
Behandlar maskininställningar som Almenintensitet.
Använder ett överensstämmande Almen-resultat som bevis på komponenttäckning eller prestanda.
Förutsatt ett certifikat gäller Nadcap-omfattning eller godkännande för en annan plats eller del.
Byte av kulpeningsmedium, fixtur, program eller maskin utan granskning mot kvalificeringsgrunden.
Utfärdar ett frisläppningscertifikat innan avvikelser och obligatoriska dokumentation är kompletta.

Vanliga frågor

Vad är AMS2430?

Det är en SAE Aerospace Material Specification vars offentliga tillämpningsområde omfattar kulpening av komponentytor med metalliska kulpeningsmedier, glasmedier eller keramiska kulpeningsmedier. För tillämpningen krävs den fullständiga inköpta revisionen och samtliga kontraktskrav som har förts vidare.

Ska den senaste AMS2430-revisionen alltid ersätta den på ritningen?

Nej. Produktionen följer den revision som åberopas enligt kontraktet om inte en auktoriserad ändring godkänner en annan revision. Nuvarande utgivares status bör granskas, men den skriver inte tyst om en befintlig kvalificering eller beställning.

Definierar AMS2430 hela komponentkravet?

Inte i sig självt. Ritningen, inköpsordern, kundtillägg, refererade specifikationer, godkända procedurer och delspecifik kvalificering kan lägga till eller kontrollera behandlingszoner, gränser, underlag och godkännanden.

Är AMS2430 samma as AMS2432?

Nej. SAE beskriver AMS2432 som datorövervakad kulpening och anger att AMS2430 utgör en integrerad del av den specifikationen. Använd dokumentuppsättningen och den revision som anges i kontraktet.

Kräver en AMS2430-beställning automatiskt Nadcap?

Nej. Nadcap-ackreditering krävs endast när kunden, kontraktet eller programmet åberopar det. Verifiera den exakta platsens nuvarande omfattning av ytförbättring i PRI-dokumentation och eventuella separata godkännanden från kundkälla.

Bevisar Almenintensitet komponenttäckning?

Nej. Almen-underlag karaktäriserar kulpeningsstrålen enligt tillämpligt testarrangemang. Täckningsgrad accepteras på den specificerade komponentytan med den godkända metoden.

Kan leverantören välja saknade intensitets- eller täckningskrav?

Endast när konstruktions- eller kontraktsmyndigheten uttryckligen godkänner ett leverantörsförslag och accepterar det via en kontrollerad väg. Annars måste det berörda arbetet vänta på formellt förtydligande.

Vad bör granskas innan en sats släpps?

Bekräfta del och revision, utgiven procedur, nödvändig Almen och underlag för täckningsgrad, spårbarhet för kulpeningsmedium och konfiguration, inspektioner, avvikelser och godkända beslut om fortsatt hantering, kundformulär och auktoriserad frisläppningsstatus.

Viktiga slutsatser

Använd den fullständiga kontraktuellt åberopade AMS2430-revisionen och den fullständiga dokumenthierarkin.
Håll designbehörighet, leverantörsförslagsbehörighet och godkännandevägar explicita.
Separera Almenintensitet, täckningsgrad, ytacceptans och komponentvalidering.
Kontrollera kulpeningsmedium, utrustning, geometri, rörelse och ändringar som en kvalificerad väg.
Behandla inte AMS2430, AMS2432, Nadcap eller kundgodkännande som utbytbara.
Frigör endast en spårbar, komplett och auktoriserad satspost.
