AMS2432 och datorövervakad kulpening

Hur man utformar spårbara poster för konfiguration, övervakade ingångar, larm, interventioner, oberoende inspektioner och satsfrisläppning

SAE:s offentliga omfattning beskriver AMS2432 som ett krav för datorövervakad kulpening och anger att AMS2430 utgör en integrerad del. Datorövervakning är avsedd att observera processingångsinställningar i realtid, stödja spårbarhet och tillhandahålla en svarsväg genom hela kulpeningsprocessen. De exakta datafälten, gränserna, provtagnings-, lagrings- och godkännandereglerna måste komma från den fullständiga revisionen som åberopas av kontraktet, ritningen, kundtillägg och den godkända proceduren – inte från en generisk checklista.

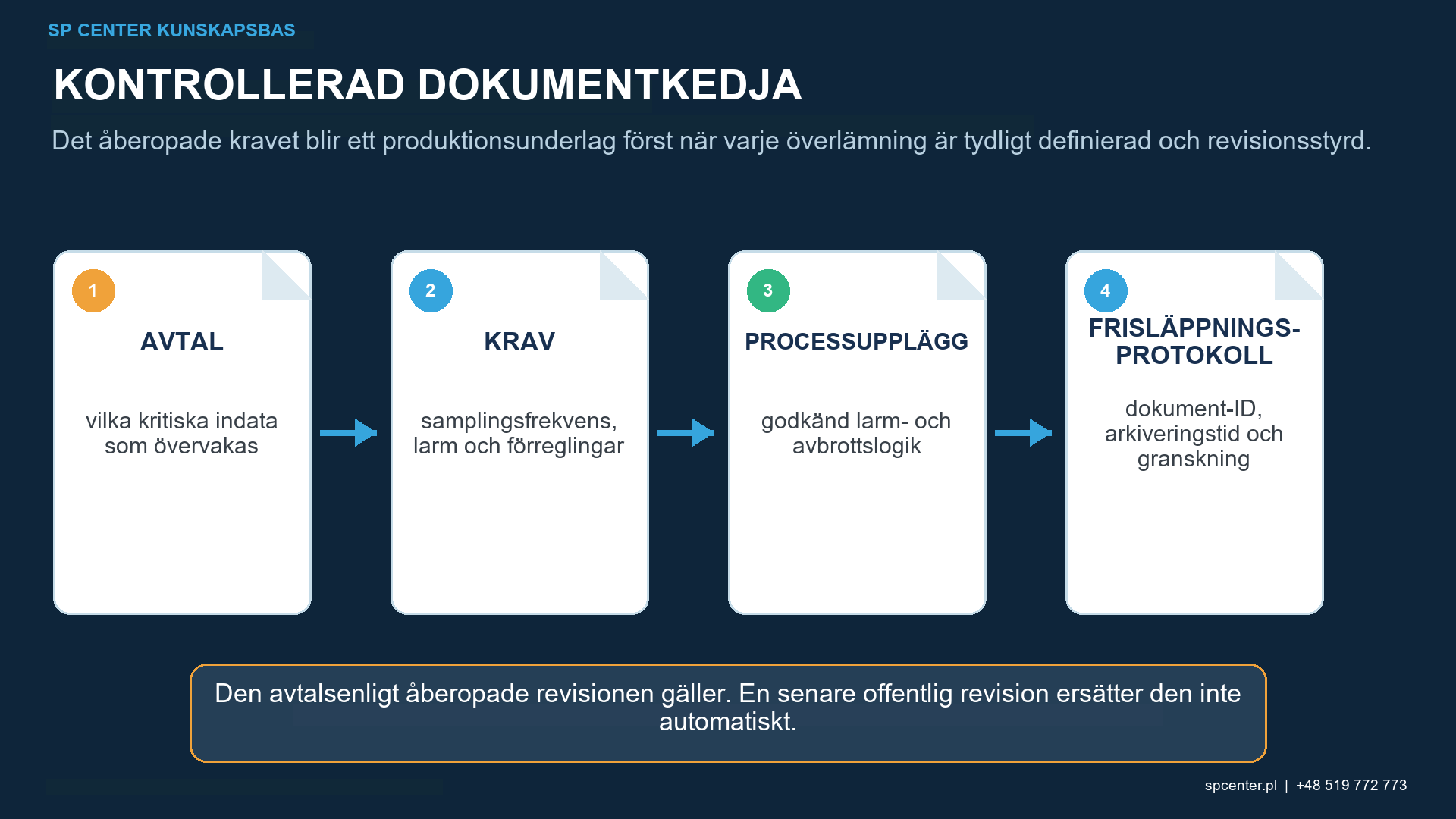

Figur 1. En användbar elektronisk post kopplar den bearbetade komponenten och satsen till den frisläppta konfigurationen, det övervakade utförandet, inträffade händelser och det slutliga beslutet om fortsatt hantering.

Vad är datorövervakad kulpening?

Det är en styrd kulpeningsprocess där ett kvalificerat övervakningssystem följer definierade processparametrar och drifttillstånd under körningen och bevarar objektiva data. Systemet ska göra det möjligt att koppla den faktiska komponenten eller satsen till den godkända konfigurationen, den registrerade cykeln, händelser, reaktioner och beslutet om frisläppning.

Datorövervakning är inte bara en skärm som visar aktuellt tryck eller hjulhastighet. En kontrollerad implementering omfattar sensorer, kalibrering, datainsamling, tids- och tillståndskontext, larmlogik, åtkomst, programversioner, dokumentationskydd, granskning, bevaring och felrespons.

Vad måste registreras?

Det normativa svaret är listan i den fullständiga kontraktuellt åberopade AMS2432-revisionen och alla vidareförda kundkrav. SAE:s offentliga sammanfattning ger inte tillräckligt med detaljer för att publicera en universell fältlista. Följande postarkitektur är därför ett implementeringsramverk, inte en ersättning för standarden.

Postgrupp	Representativt innehåll	Kontrollfråga
Artikel- och orderidentitet	Artikelnummer, ritningsrevision, order, parti- eller serienummer, kvantitet och bearbetningsväg	Kan varje post tilldelas de faktiska bearbetade delarna?
Frisläppt konfiguration	Maskin-, program- eller receptrevision, fixtur, munstycks- eller hjularrangemang, medieväg och programvaru- eller styrversion när det är relevant	Var den godkända konfigurationen aktiv?
Övervakad utförande	Definierade börvärden och ärvärden med enheter, tidsbas, tillstånd och datakvalitetsindikation	Observerades nödvändiga indata för hela den kontrollerade cykeln?
Händelser och åtgärder	Start, stopp, paus, larm, gränsavvikelse, bekräftelse, manuell intervention, omstart och beslut om fortsatt hantering	Kan effekten på delens exponering och status rekonstrueras?
Oberoende processunderlag	Tillämpliga Almen-, kulpeningsmedium-, täcknings-, yt- och inspektionsdokumentation	Överensstämmer separata nödvändiga kontroller?
Frisläppning och bevarande	Granskningsstatus, avvikelser, godkännanden, certifikat, användaridentitet, tidsstämplar, postversion och bevarandeväg	Är posten komplett, skyddad och återvinningsbar?

Tabell 1. En användbar post kopplar samman identitet, konfiguration, exekvering, undantag, oberoende underlag och frisläppning.

Varför måste AMS2430 läsas med AMS2432?

SAE identifierar uttryckligen AMS2430 som en integrerad del av AMS2432. Datorövervakning lägger till realtidsobservation, spårbarhet och respons för definierade processingångar; den tar inte bort de grundläggande processkontrollerna för kulpeningsmedium, Almenintensitet, täckningsgrad, utrustning, behandlingsgränser, inspektion och acceptans.

Kontraktet kan också åberopa kundspecifika dokument, krav från godkända källor, delkvalificering eller de aktuella kriterierna för Nadcap Surface Enhancement. Bygg en dokumentmatris som visar vilket krav som styr varje inställning, registrering, inspektion och reaktion.

Vilka indata kan övervakas?

Processfamilj	Potentiella övervakade ingångar	Varför exakt val är processuppläggspecifikt
Pneumatisk kulpening	Lufttryck, luftflöde där det mäts, massflöde av kulpeningsmedium, munstyckes- eller lanstillstånd, del- och munstyckesrörelse	Tryck ensamt definierar inte mediahastighet eller Almenintensitet
Kulpening med metarhjul	Hjulhastighet, medietillförsel, hjultillstånd, delrörelse, indexering eller rotation och strömmens grindtillstånd	Hjulgeometri och mediafördelning påverkar det faktiska flödet
Vanlig rörelse och hantering	Axelposition eller hastighet, rotation, travers, fixturidentitet, dörrar, förreglingar och cykeltillstånd	Ett giltigt flöde kan fortfarande missa den angivna ytan vid rörelse eller fixturen är felaktig
Mediesystem	Medieidentitet, matningsstatus, påfyllnings- eller klassificeringsstatus och larm när de ingår i den kvalificerade arkitekturen	Elektroniska signaler ersätter inte fysisk medieinspektion och kontroll av arbetsblandning
Miljö- eller hjälpkontroller	Temperatur-, ventilations-, dammuppsamlings-, rengörings- eller andra signaler endast när de anropas tekniskt	Övervakning av varje tillgänglig signal skapar brus snarare än kontrollerade underlag

Tabell 2. Övervaka ingångarna och tillstånden som tillhör den kvalificerade processen – inte varje signal som är tillgänglig i styrenheten.

Den valda ingångsuppsättningen beror på luftblåsnings- eller hjulutrustning, antal munstycken eller hjul, detalj- och fixturrörelse, kritisk geometri, styrarkitektur och kontraktion. För pneumatisk kulpening är tryck, luftflöde och massflöde av kulpeningsmedium distinkta kvantiteter. Tryck ensamt är inte intensitet. För hjulpeening beskriver inte hjulhastighet ensamt medietillförsel, strömgeometri eller detaljrörelse.

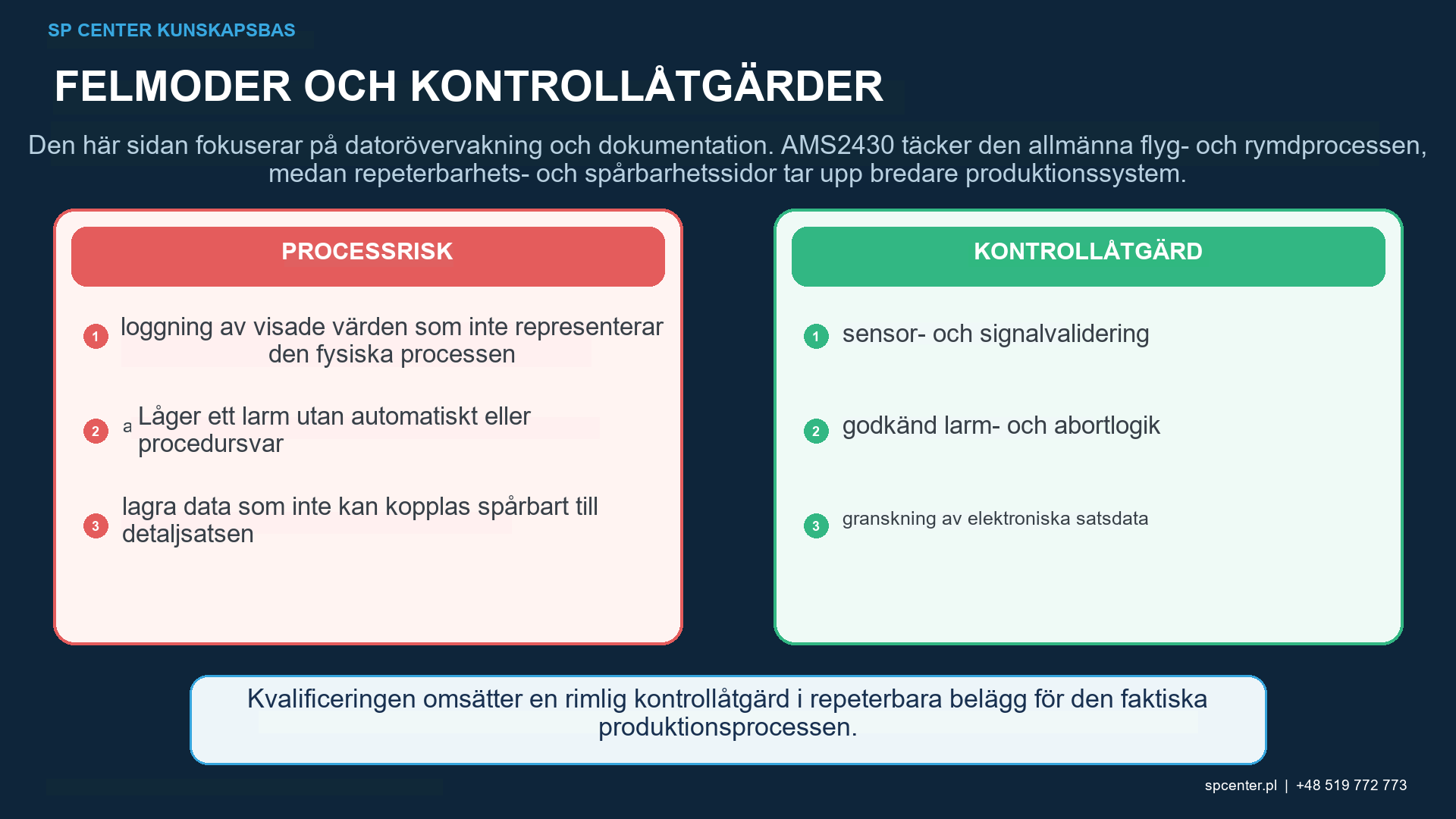

Figur 2. Datorövervakning observerar definierade processingångar; Almen, kulpeningsmedium, täckningsgrad och detaljacceptans förblir distinkta kontroller.

Hur ska börvärden och faktiska värden hanteras?

Ett kommando- eller receptvärde anger vad systemet begärde. Ett uppmätt värde anger vad en identifierad sensor observerade. Bevara enheter, kanalidentitet, tillämpligt tillstånd, tidsbas och kvalitetsstatus så att skillnaden kan bedömas. Ett medelvärde utan extremer, varaktighet eller tillstånd kan dölja en kort avvikelse som är viktig.

Upplösning, sampling, filtrering, dödband, larmfördröjning och lagringsmetod bör motiveras mot processrisk och de åberopade kraven. Överdriven sampling utan kontrolllogik skapar datavolym, inte underlag. Otillräcklig sampling kan missa en betydande händelse. Tilldela inte en universell hastighet utan fullständig standard och kvalificerad arkitektur.

Hur ska gränser, larm och reaktioner fungera?

En övervakad gräns måste ha en definierad källa, enhet, aktivt processtillstånd och svar. Registret bör göra det möjligt för granskaren att identifiera det faktiska värdet, start och varaktighet för händelsen, påverkad cykel eller delar, bekräftelse, automatisk och manuell åtgärd, utredning, beslut om fortsatt hantering och frigivningsbehörighet.

Ett system som bara visar ett rött larm men tillåter okontrollerad fortsättning stänger inte risken. Logik för förregling, paus, stopp, spärrning och omstart måste matcha den potentiella effekten på exponering och komponentstatus. Ytterligare exponering eller förnyad kulpening efter ett avbrott är en kontrollerad åtgärd, inte en bekvämlighet för operatören.

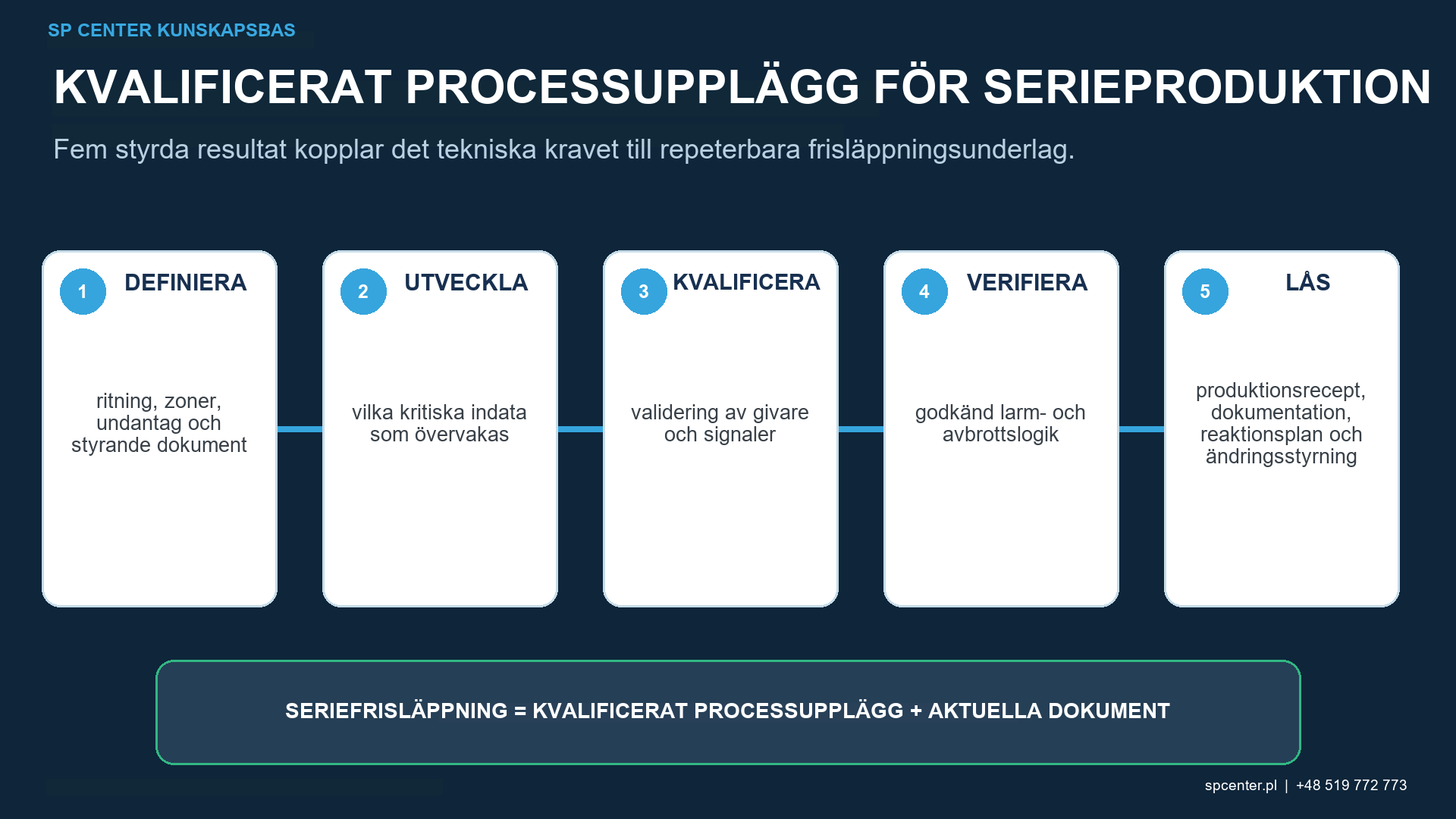

Figur 3. Ett larm kontrolleras endast när detektering, delstatus, respons, auktorisering och slutlig utlösning förblir spårbara.

Hur ska avbrott registreras?

Registrera normalt slutförande, planerad paus, nödstopp, strömavbrott, kommunikationsförlust, sensorfel, avbrott i mediematning, rörelsefel och andra relevanta tillstånd. Bevara vilka ytor som har behandlats, om cykeln kan återupptas och vem som godkände beslutet.

Om systemet inte kan rekonstruera exponeringen vid den kritiska funktionen förblir delstatusen olöst tills den godkända avvikelseprocessen gör en åtgärd. Ett senare överensstämmelseintervall raderar inte ett tidigare datagap.

Vad är skillnaden mellan övervakning och acceptans?

Datorövervakning observerar definierade ingångar och tillstånd. Almenintensitet verifierar kulpeningsstrålen enligt tillämpligt standardiserat arrangemang. Medieinspektion verifierar fysiskt medietillstånd. Täckningsgrad accepterar behandlingens fullständighet på den specificerade komponentytan. Yt-, dimensions- och komponentprestandatester besvarar ytterligare frågor endast när de anropas.

Dessa lager korreleras genom kvalificering men förblir distinkta. Ett perfekt elektroniskt diagram kan inte bevisa fullständig täckningsgrad av en skuggad radieövergång. Ett överensstämmande täckningsresultat kan inte bevisa att en erforderlig övervakad ingång förblev inom intervallet. Inget av resultaten mäter direkt restspänning eller utmattningstid.

Hur kvalificeras övervakningssystemet?

Använd de fullständiga åberopade kraven och kundproceduren. En försvarbar plan identifierar sensorområde, noggrannhet, plats, kalibrering, dataväg, förvärvslogik, tillstånd, gränser, förreglingar, inspelningsformat, säkerhet, granskning och fellägen. Tester bör utmana höga och låga gränser, signalförlust, kommunikationsavbrott, strömåterställning, larmrespons, programrevision och inspelningshämtning i tillämpliga fall.

Kvalificering tillhör den definierade hårdvaran, programvaran, konfigurationen och processupplägget. Ett styrenhetsbyte, en ändring av sensortyp, en programuppdatering, en ändring av receptlogik, en migrering av datalagring eller en ändrad larmfördröjning kan kräva dokumenterad granskning, test eller omkvalificering.

Hur ska integriteten hos elektroniska dokumentation skyddas?

Tilldela unika användare och rollbaserade behörigheter; undvik delade frisläppningsuppgifter.
Behåll originaldata, tidsstämplar, enheter, kanalidentitet och cykelkontext.
Registrera program- och konfigurationsrevisioner som används för satsen.
Begränsa redigeringar och bevara originalvärde, orsak, användare, tid och godkännande.
Skydda dokumentation mot tyst radering, överskrivning och okontrollerad export.
Verifiera säkerhetskopiering, bevarande, läsbarhet, sökning och hämtning under den erforderliga perioden.
Dokumentera klocksynkronisering och systembeteende efter strömavbrott eller nätverksavbrott.

Felläge	Krävt designsvar	Frisläppningsrisk om frånvarande
Saknade eller skadade data	Detektera, flagga, skydda delstatus och skicka till auktoriserad utvärdering	Ett visuellt komplett diagram döljer ett oobserverat intervall
Sensorn är inte kalibrerad	Definiera kalibreringsstatus, giltighet, reaktion och granskning av påverkade dokumentation	Noggranna värden saknar metrologisk grund
Klock- eller sekvensfelmatchning	Synkronisera relevant tidsbas och bevara cykeltillståndsordning	Händelser kan inte tilldelas rätt delexponering
Larm eller gräns utslag	Registreringsvärde, varaktighet, tillstånd, bekräftelse, åtgärd och beslut om fortsatt hantering	Automatisk omstart lägger till okontrollerad exponering
Program- eller programändring	Version, auktorisering, test och granskning mot kvalificering och kundregler	Seriell data tillhör en icke godkänd konfiguration
Manuell åsidosättning eller redigering	Begränsa åtkomst och behåll originaldata, användare, orsak, godkännande och revisionslogg	Den släppta posten visar inte längre vad som faktiskt hände

Tabell 3. Dataintegritet är en del av processkontrollen eftersom beslutet om att släppa beror på tillförlitliga poster.

Vilka poster finns fortfarande utanför datorskärmen?

Beroende på kontraktet kan det utgivna paketet även kräva ritnings- och ordergranskning, spårbarhet av material eller delar, underlag på mediekvitton och arbetsblandning, Almen-resultat, täckningsdokumentation, maskerings- och inspektionsdokumentation, kalibreringsstatus, operatörs- och inspektörsbehörighet, underhåll, avvikelser, kundformulär och överensstämmelseintyg. Koppla dem till samma del- och satsidentitet.

Hur ska Nadcap refereras?

Använd de aktuella Nadcap Surface Enhancement-revisionskriterierna och tillämpliga kompletterande checklistor som finns tillgängliga via PRI EAN när kontraktet åberopar Nadcap. Verifiera den exakta bearbetningsplatsens omfattning. AS7117A är återkallad och får inte presenteras som det aktuella Nadcap-revisionskriteriet.

Vanliga implementeringsmisstag

Registrerar endast receptbörvärden utan uppmätta värden eller processtillstånd.
Lagrar värden utan enheter, kanalidentitet, tidsstämplar eller deltilldelning.
Medelvärdesberäkning av data så att korta avvikelser och avbrott försvinner.
Tillåta automatisk omstart utan att bevara exponering och delstatus.
Behandla datorövervakning som en ersättning för Almen-, kulpeningsmedium- eller underlag för täckningsgrad.
Redigering, export eller omformatering av poster utan skyddad revisionslogg.
Ändra programvara, sensorer, larmlogik eller recept utan granskning mot kvalificering.

Vanliga frågor

Vad är AMS2432?

SAE:s offentliga omfattning beskriver AMS2432 som en specifikation för datorövervakad kulpening av delytor och anger att AMS2430 utgör en integrerad del. Den fullständiga kontraktuellt åberopade revisionen krävs för implementering.

Vilka exakta data kräver AMS2432?

Den auktoritativa listan måste hämtas från den fullständiga åberopade revisionen, ritningen, kundtilläggen och den godkända proceduren. Ett offentligt sammandrag motiverar inte att man tillskriver en universell fältlista, gränser, samplingsfrekvens eller retentionsperiod till standarden.

Ersätter datorövervakning Almenintensitetsverifiering?

Nej. Övervakning av definierade maskiningångar och tillstånd ersätter inte det tillämpliga Almen-systemet och proceduren. Båda tillhör det kontrollerade processupplägget när de åberopas.

Bevisar ett komplett elektroniskt diagram täckningsgrad?

Nej. Täckningsgrad accepteras på den specificerade komponentytan med den godkända metoden. Korrekta maskiningångar bevisar inte i sig att varje kritisk zon har fått fullständiga underlag för stötavtryck.

Ska börvärden eller ärvärden registreras?

Använd de fullständiga åberopade kraven. En försvarbar övervakningsdesign skiljer normalt kommandon eller börvärden från uppmätta ärvärden, tillstånd, enheter, tidsbas och datakvalitetsstatus så att exekveringen kan rekonstrueras.

Vad händer efter ett larm eller avbrott?

Skydda den berörda delens status, bevara den fullständiga händelseposten och tillämpa den godkända reaktions- och hanteringsvägen. Omstart, fortsättning eller ombearbetning får inte improviseras.

Kan en operatör redigera en datorövervakad post?

Åtkomst och korrigeringar måste följa den godkända dataintegritetsproceduren. Bevara det ursprungliga värdet, användaren, tiden, orsaken, auktoriseringen och revisionsloggen; skriv aldrig över historiken osynligt.

Kräver AMS2432 automatiskt Nadcap?

Nej. Nadcap-ackreditering och dess nuvarande checklistaomfattning gäller endast när den åberopas av kund, kontrakt eller program. Verifiera den exakta platsen och nuvarande PRI-omfattning separat; Använd inte tillbakadragen AS7117A som aktuellt revisionskriterium.

Viktiga slutsatser

Använd den kompletta åberopade dokumentuppsättningen AMS2432 och AMS2430.
Länka delidentitet, frigiven konfiguration, faktisk körning, händelser och beslut om fortsatt hantering.
Skilj börvärden från uppmätta värden och bevara enheter, tid och tillstånd.
Gör larm och avbrott rekonstruerbara och skydda statusen för berörda delar.
Håll elektronisk övervakning separat från Almen, kulpeningsmedium, täckningsgrad och delgodkännande.
Skydda dataintegritet, konfiguration och ändringar under hela lagringsperioden.
