Koppla varje produktionsparti till godkända krav, konfiguration, faktiska processdata, komponentresultat, onormala händelser och auktoriserad frisläppning.
Repeterbarhet vid kulpening innebär att reproducera den kvalificerade processen och komponentresultatet inom kontrollerade gränser från parti till parti. En stabil visning eller identiskt nominellt recept är otillräckligt. Registreringen måste visa att rätt del och krav, maskin, program, fixtur, kulpeningsmedium, ström, rörelse, inspektionssystem och frisläppningsbeslut alla förblev i godkänt tillstånd.
Vad betyder ”sats” inom kulpeningskontroll?
Ett sats- eller produktionsparti måste definieras av det styrande kvalitetssystemet och jobbkraven. Det kan gruppera delar av en identitet och ett tillstånd som bearbetas under en kontrollerad uppställning, men definitionen kan inte uppfinnas efter en händelse för att minska den uppenbara omfattningen av avvikelser.
Satsregistreringen ska avstämma inmatad kvantitet, accepterad kvantitet, avvisade eller lagrade delar och eventuell auktoriserad omarbetning. Blandade delrevisioner, material eller processupplägg kräver uttrycklig separation och spårbarhet.
| Kontrollklass | Typiska variabler eller kontroller | Frekvensprincip |
|---|---|---|
| Jobb- och produktidentitet | Artikelnummer, revision, serienummer eller parti, kvantitet, behandlingszoner, undantag och kundkrav | Verifiera före arbete och när jobbet eller partiet ändras |
| Auktoriserad konfiguration | Maskin, programrevision, fixtur, munstycke eller hjularrangemang, mask och godkänt processupplägg | Verifiera före satsen och efter eventuella avbrott eller konfigurationsändringar |
| Cykelingångar | Lufttryck eller hjulhastighet, massflöde av kulpeningsmedium, exponeringstid, travers, rotation, position och larm | Övervaka eller dokumentera med den frekvens som krävs av den tillämpliga processen och utrustningsklassen. |
| Mediesystem | Medieidentitet, driftsblandning, storlek, form, hårdhet, kontaminering, separator och påfyllning | Parti-, skift- eller periodiska kontroller enligt definitionen i den styrande kontrollplanen |
| Processutgångar | Almenintensitet, mättnadsgiltighet och komponenttäckning | Vid de angivna verifieringspunkterna förblir intensitet och täckningsgrad separata |
| Komponentacceptans | Ytskador, ytråhet, dimensioner, renhet, kvantitet och eventuell erforderlig oförstörande testning | Per del, prov, sats eller periodisk plan enligt uttryckligen godkännande |
Tabell 1. Övervakningsfrekvensen följer funktionen och det åberopade kravet snarare än en universell checklista.
Vilka kontroller hör hemma innan satsen startar?
Verifiera kontraktsgranskning, ritnings- och specifikationsrevisioner, behandlings- och exklusionskarta, material- och värmebehandlingstillstånd, delidentitet och kvantitet. Verifiera sedan maskin- och programrevision, fixtur- och maskidentitet, munstyckes- eller hjulinställning, medieidentitet och status för driftsblandning, kalibrerings- eller verifieringsstatus och operatörsbehörighet.
Ett korrekt program på fel maskin eller fixtur är inte den kvalificerade vägen. Elektroniskt val bör skyddas mot obehörig revision och manuella åsidosättningar; fysisk installation kräver fortfarande en effektiv verifieringsmetod.
Vilka variabler bör fångas upp under cykeln?

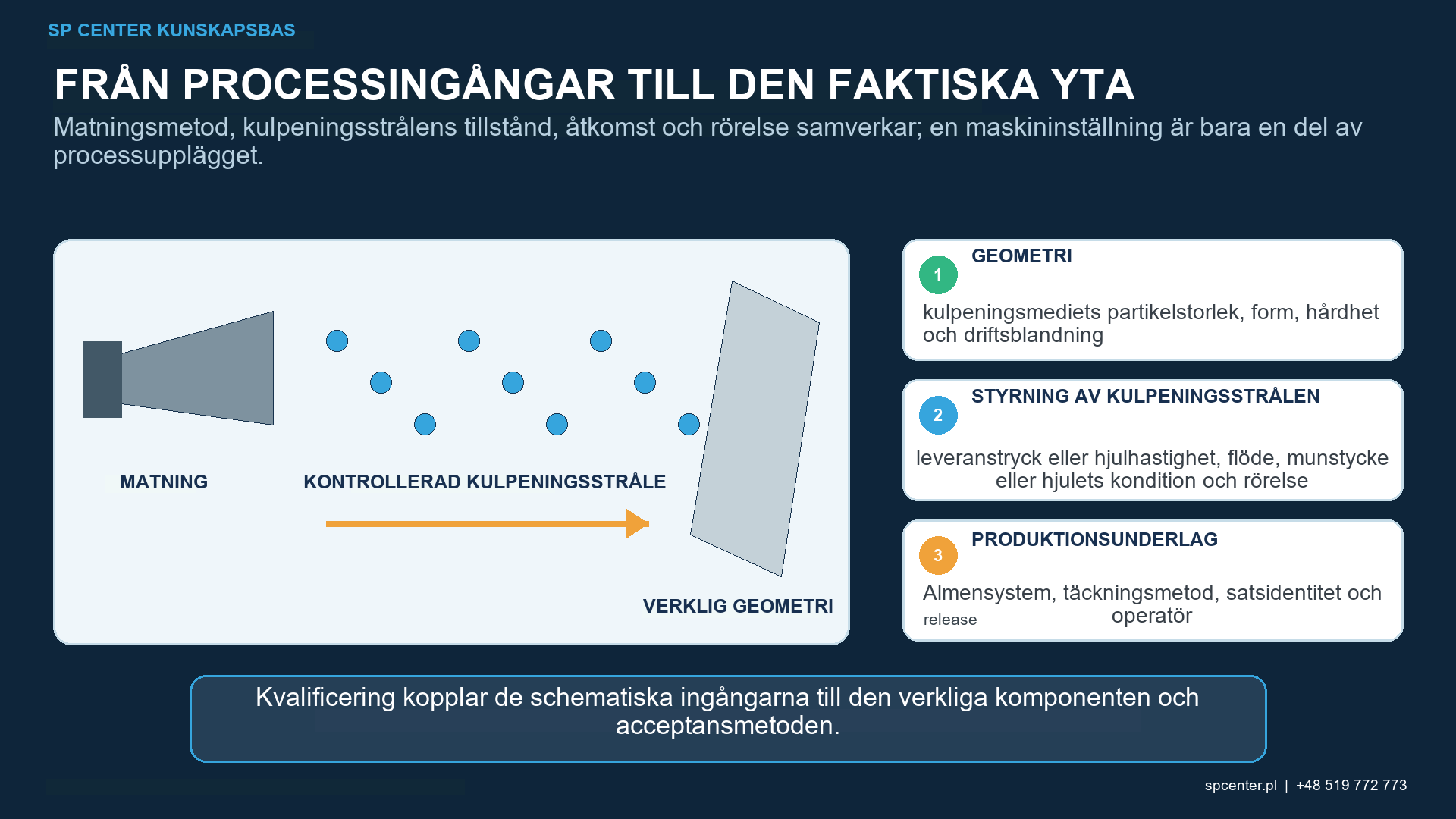

För pneumatiska system kan relevanta data inkludera lufttryck, massflöde av kulpeningsmedium, exponering, munstycksposition, avstånd, vinkel och delrörelse. För hjulsystem kan hjulhastighet, flöde av kulpeningsmedium, hotspot-placering, delrörelse och exponering vara avgörande. Den exakta övervakade uppsättningen kommer från den åberopade processen och kvalificeringen.
Registrera faktiska värden med enheter, tidsstämplar och relevant sensor- eller enhetsidentitet. Enbart ett börvärde visar inte vad som inträffade. Larmgränser, dataförlustdetektering, bypassstatus och omstartslogik måste kvalificeras så att en onormal cykel inte kan verka normal.
Hur styrs mediesystemet mellan satser?
Repeterbarhet beror på mediematerial, storleksfördelning, hårdhet, form och driftsförhållanden. Nya mediecertifikat ersätter inte inspektion av driftsblandning. Slitage, brott, påfyllning, separatoreffektivitet, överföring av främmande medier och kontaminering kan ändra slagbeteendet även när maskinens börvärden förblir stabila.
Definiera provtagningsplats, provberedning, testmetod, frekvens, acceptans och reaktion. Ett prov taget från ett lämpligt stillastående område kanske inte representerar det medium som levereras till munstycket eller hjulet.
Hur passar intensitet och täckningsgrad in i övervakningsplanen?
SAE J442 och J443 definierar Almen-verktyg och -procedurer för att bestämma och verifiera kulpeningsintensitet; SAE J2277 behandlar komponenttäckning. Den styrande processspecifikationen fastställer när intensitetsverifiering och mättnadsbevis krävs. Täckningsgrad bedöms separat på den erforderliga komponentzonen.
Använd inte en överensstämmande Almenprovplåt för att åsidosätta ofullständig täckningsgrad, en skadad kant eller oacceptabel ytråhet. Omvänt bevisar inte visuellt fullständig täckningsgrad att strömmen var inom sitt godkända intensitetsområde.
Vad gör en satspost granskningsbar?
| Satsregistreringsfält | Minsta beslutsvärde | Vanlig svaghet |
|---|---|---|
| Kravkälla | Exakta ritningar, specifikationer, inköpsorder och procedurrevideringar | Endast ett generiskt processnamn registreras |
| Produktspårbarhet | Artikel- och parti- eller serieidentitet, accepterad, avvisad och omarbetad kvantitet | Antal stämmer inte av eller blandade partier separeras inte |
| Processkonfiguration | Maskin-, program-, fixtur-, kulpeningsmedium-, munstycke- eller hjulinstallation och behandlingssekvens | Ett programnamn registreras utan revision eller skyddad åtkomst |
| Mätdata | Ärvärden, enheter, tidsstämplar, provtagningspunkt, enhet eller sensor identitet och resultat | Endast ”OK” eller avrundade börvärden lagras |
| Händelser och avbrott | Larm, förbikopplingar, stopp, mediatillägg, underhåll och omstartverifiering | Den normala posten döljer en onormal cykel |
| Frisläppningsbeslut | Täckningsgrad och komponentgodkännande, granskare, avvikelser och behörigt beslut om fortsatt hantering | Almen-överensstämmelse används som enda underlag för partifrisläppning |
Tabell 2. En försvarbar post innehåller faktiska beslutsdata snarare än generiska bekräftelser.
När en datorövervakad process, såsom en som styrs av AMS2432, anropas, behåll nödvändiga processdata i angiven form och skydda postens integritet. Datorövervakning eliminerar inte behovet av att verifiera kulpeningsmedium, fixturer, täckningsgrad, komponentskick och personalåtgärder.
Hur ska larm, avbrott och saknade data hanteras?
| Signal | Omedelbara åtgärder | Omfattningsgranskning |
|---|---|---|
| Kritisk inmatning utanför gränsen eller saknade data | Stoppa eller larma enligt den godkända reaktionsplanen och bevara journalen | Innehålla produkten sedan det senaste verifierade acceptabla tillståndet |
| Mediets identitet eller tillstånd är osäkert | Separera mediet och förhindra vidare användning | Identifiera maskiner, satser och tidsintervall som exponerats för det misstänkta mediet |
| Intensitetsresultatet är avvikande eller mättnadsbeviset är ogiltigt | Stoppa frisläppandet och verifiera provuppställning, Almenprovplåt, hållare, exponering och maskintillstånd | Bedöm alla produkter som omfattas av relevant verifieringsintervall |
| Täckningsgrad ofullständig eller exkluderad zon exponerad | Segregera komponenten och skydda mot informell omarbetning | Granska program, åtkomst, fixturkontakter och andra delar i processupplägget |
| Skador, ytråhet eller dimensioner misslyckas | Spärra berörda delar och stoppa den ansvariga konfigurationen | Avgör om material-, geometri-, kulpeningsmedium- eller utrustningsdrift påverkar andra partier |
| Trenden närmar sig en gräns trots överensstämmande punkter | Initiera förebyggande granskning före en händelse utom kontroll | Jämför skift, operatörer, mediaålder, underhåll och mätsystem |
Tabell 3. Reaktionen börjar med bevarande och spärrning och expanderar sedan enligt det berörda verifieringsintervallet.
Återställ inte bara ett larm, kör om en remsa eller fyll i ett saknat fält från minnet. Fastställ det faktiska tillståndet, identifiera det senast verifierade acceptabla tillståndet och avgör om det berörda omfånget är en del, en sats, flera satser eller ett längre tidsintervall.
Hur kan trendgranskning förbättra repeterbarheten?
Kördiagram eller andra lämpliga metoder kan avslöja avvikelser i intensitet, tryck, flöde av kulpeningsmedium, cykeltid, mediestorleksfördelning, kasseringshastighet eller ytrespons medan individuella resultat fortfarande överensstämmer. Jämför förändringar med medieålder, påfyllning, underhåll, munstycken eller blad, förskjutningar och mätsystemets beteende.
Ett trendlarm är inte automatiskt en produktkassering om inte den kontrollerade planen säger det. Det är en signal för förebyggande granskning. Statistiska medelvärden får aldrig dölja ett enskilt resultat utanför gränsen eller ersätta ett obligatoriskt partigodkännande.
Vilka ändringar kräver granskning eller omkvalificering?
Maskin, leveranssystem, mediekälla eller klassificering, programvara, program, sensor, fixtur, munstycke, hjul, separator, underhållsmetod, materialfamilj, geometri, inspektionsmetod eller specifikationsrevision kan utmana repeterbarhetsbevis. Tillämpa den godkända ändringskontroll- och omkvalificeringsprocessupplägget före produktionsanvändning.
För Nadcap-arbete, erhåll de aktuella tillämpliga AC7117-kriterierna och tilläggen via PRI EAN och bekräfta det ackrediterade och kundgodkända omfånget. Nadcap-ackreditering frisläpper inte satsen och ersätter inte kundkrav.
Vad ska den slutliga frigivningsgranskningen bekräfta?
- Korrigera artikel- och partiidentitet, kvantitet och kravrevideringar.
- Godkänd maskin, program, fixtur, kulpeningsmedium och behandlingsprocessupplägg.
- Kompletta nödvändiga cykeldata utan oförklarade larm eller luckor.
- Giltigt intensitetsunderlag och mättnadsbas där det åberopas.
- Nödvändig komponenttäckning och yt-, dimensions- och renhetsacceptans.
- Åtgärdade avvikelser, omarbetningar och avvikelser med behörigt beslut om fortsatt hantering.
- Granskarens identitet, frisläppningsstatus och arkivering av dokumentation.
Släpp endast ut den kvantitet som stöds av fullständiga underlag. Om dokumentation inte kan rekonstruera vad som inträffade, förblir partiet misstänkt tills en auktoriserad utvärdering fastställer beslutet om fortsatt hantering.
Vanliga frågor
Vilka variabler måste övervakas i varje kulpeningssats?
Verifiera som ett minimum de åberopade kraven, produktidentitet, godkänd maskin-program-fixtur-mediakonfiguration, erforderliga cykeldata, intensitets- och täckningskontrollpunkter, dokumentation över komponentacceptans och frisläppning. Exakt frekvens kommer från de kontrollerade arbetskraven.
Måste varje variabel mätas kontinuerligt?
Nej. Vissa kritiska ingångsvariabler kan kräva kontinuerlig övervakning, medan analys av kulpeningsmediet, mättnadsprov eller komponentprov kan utföras per sats, per skift eller periodiskt. Den styrande specifikationen och den kvalificerade kontrollplanen fastställer frekvensen.
Bevisar stabilt lufttryck en repeterbar pneumatisk process?
Nej. Luftkapacitet, massflöde av kulpeningsmedium, munstycksskick, avstånd, vinkel, rörelse, medietillstånd och det faktiska komponentresultatet måste också förbli kontrollerade.
Är Almenintensitet ett satsacceptanstest för detaljen?
Det är ett obligatoriskt strömkontrollresultat när det anropas, men det ersätter inte komponenttäckning, yta, dimension, renlighet eller andra acceptanskriterier.
Kan en datorövervakad maskin garantera repeterbarhet?
Nej. Sensorer, skalning, larm, datalagring, bypasskontroll, fixturer, medie- och komponentinspektion måste alla kvalificeras och underhållas.
Vad ska hända efter ett larm eller en saknad processpost?
Följ den godkända reaktionsplanen, bevara data, stoppa eller begränsa efter behov, definiera det berörda intervallet från det senast verifierade tillståndet och erhåll behörigt beslut om fortsatt hantering.
Ska även värden som uppfyller kraven följas över tid och trendanalyseras?
Ja, när det är användbart och nödvändigt. Trendgranskning kan upptäcka avvikelse innan en gräns överskrids, men statistisk övervakning ersätter inte individuella acceptanskrav.
Föreskriver Nadcap en universell satspost?
Ingen universell form bör antas. Använd de aktuella tillämpliga AC7117-kriterierna och tilläggen från PRI EAN tillsammans med kund-, specifikations- och internt kontrollerade krav.
Viktiga slutsatser
- Repeterbarhet är det kontrollerade resultatet, inte ett oförändrat börvärde.
- Definiera satsen före produktion och bevara produktens spårbarhet.
- Separera kontinuerliga, cykel-, sats-, skift- och periodiska kontroller.
- Övervaka den operativa mediemixen, inte bara nya mediecertifikat.
- Håll intensitet, täckningsgrad och komponentacceptans separerade.
- Använd larm och trender med explicita spärrnings- och reaktionsregler.
Relaterade SP Center-guider
- Kvalitetskontroll av kulpeningsmedier
- Lufttryck och flöde vid pneumatisk kulpening
- Kulpeningsfixturer
- Processfönster för kulpening
Tekniska referenser
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
3. SAE J2441_202511: Kulpening, stabiliserad november 2025
4. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
7. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
8. Institutet för prestandagranskning, granskning av ytförbättring, Nadcap-revisionskriterier
9. Performance Review Institute, PRI EAN och lista över kvalificerade tillverkare
Standardnotering: Verifieringspunkter, frekvenser, provtagning och registreringsfält måste komma från de fullständiga kontrollerade krav som gäller för jobbet. Härled inte en universell frekvens från denna guide.
Författare: Paweł Kmieć
Diskutera repeterbarhet och satsregistreringar för kulpening: +48 519 772 773 | [email protected]
