Använd kontrollerade referenspunkter, begränsning, strömåtkomst, maskering och rörelse så att varje produktionsdel upprepar den kvalificerade presentationen utan skuggning eller kontaktskador.
En kulpeningsfixtur är en del av processkonfigurationen, inte bara en hållare. Den fastställer delens position och orientering, reagerar på ström- och tröghetskrafter, skapar eller förhindrar åtkomst, bär maskering och tillhandahåller ofta rotation eller indexering. En till synes liten förändring i en klämma, referenspunkt, koppling eller mittlinje kan ändra uppehållstid, överlappning, täckningsgrad och skaderisk.
Vad måste en kulpeningsfixtur kontrollera?
Fixturen måste lokalisera rätt detaljrevision i ett repeterbart koordinatsystem och hålla behandlingszonerna inom den kvalificerade strömningsenveloppen. Samtidigt måste den skydda exkluderade ytor, undvika repor och bucklor och tillåta lastning, rengöring och inspektion utan dolda mediefällor.

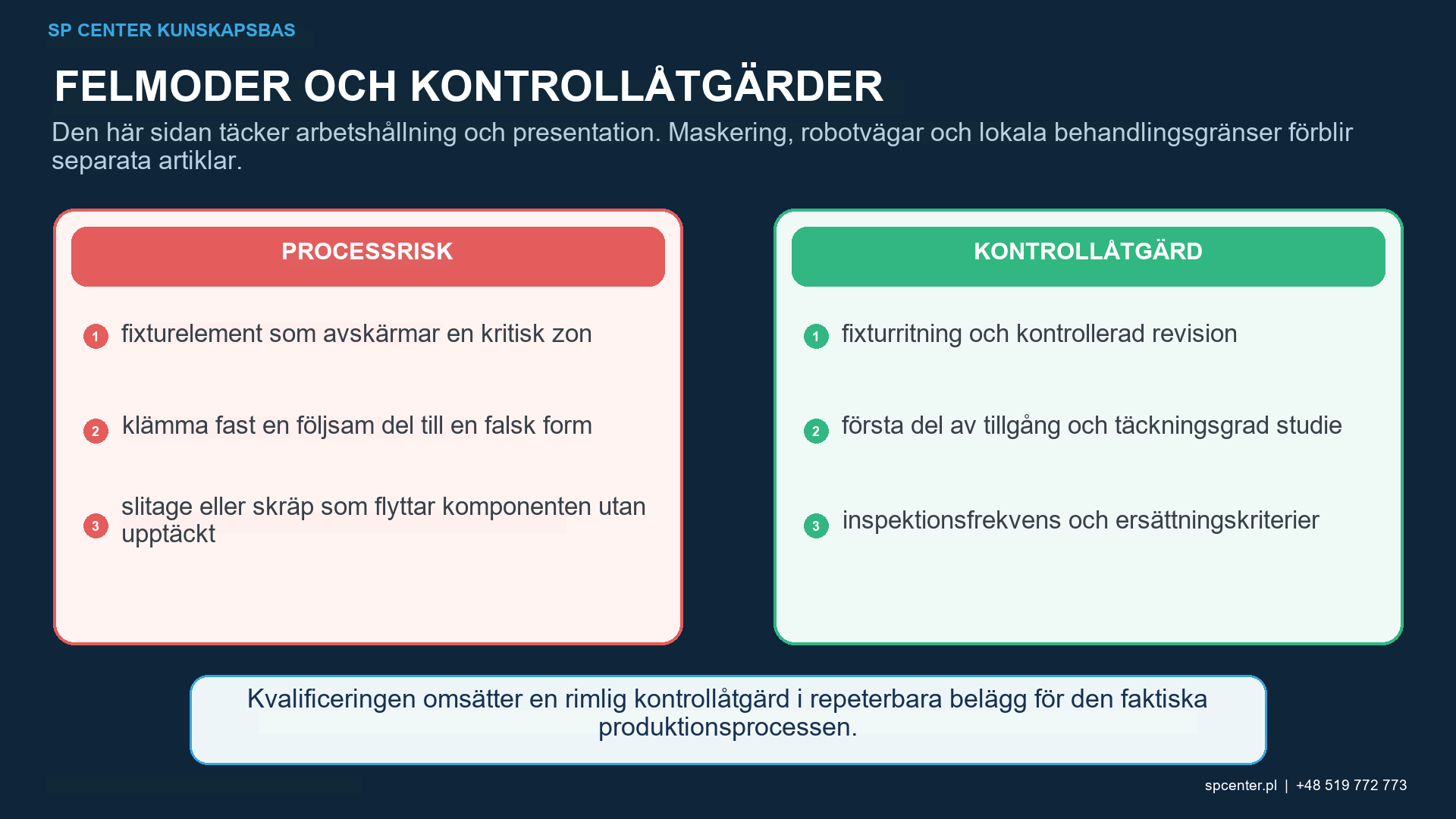

| Fixturfunktion | Felläge | Konstruktions- eller kontrollrespons |
|---|---|---|
| Lokalisera detaljen | Fel axiell, radiell eller vinkelposition | Använd definierade utgångspunkter, positiva stopp, felsäker orientering och uppställningsverifiering |
| Håll mot strömkrafter | Rörelse, vibration eller förlust av synkronisering | Tillhandahåll tillräcklig begränsning utan att förvränga eller markera kritiska ytor |
| Exponera behandlingszoner | Kläm fast eller kroppsskuggor en kritisk funktion | Modellera och verifiera strömmens envelopp; Använd omorientering eller flera passeringar där det är godkänt |
| Skydda exklusionszoner | Översprutning når en passform, tätning, gänga eller precisionsyta | Integrera kvalificerad maskering och verifiera gränsrepeterbarhet |
| Tillhandahåll kontrollerad rörelse | Rundgångsfel, obalans, slirning eller glapp förändrar strålens uppehållstid och överlappning | Styrcentrumlinje, drivgränssnitt, hastighet, fas och tillståndsgränser |
| Överleva upprepad användning | Presentation av förändringar i slitage, deformation, kontaminering eller medieuppbyggnad | Definiera kriterier för rengöring, inspektion, underhåll och utbyte |
Tabell 1. Fixturdesign länkar samman delplacering, åtkomst, maskering, rörelse och tillståndskontroll.
Hur ska referenspunkter och orientering väljas?
Använd funktionella eller tillverkningsreferenspunkter definierade av kontrollerade tekniska data där det är möjligt. Platseringsschemat bör begränsa de nödvändiga frihetsgraderna utan att överbegränsa en tunn eller distorsionskänslig del. Positiva stopp och asymmetriska eller nyckelfunktioner kan förhindra omvänd belastning.
Installationsverifiering bör vara tillräckligt enkel för att utföra varje sats och tillräckligt robust för att upptäcka fel del, revision, distans, klämma, program eller orientering. Ett fotografi kan stödja arbetsinstruktionen men bör inte ersätta mätbara eller felsäkra kontroller där risken kräver dem.

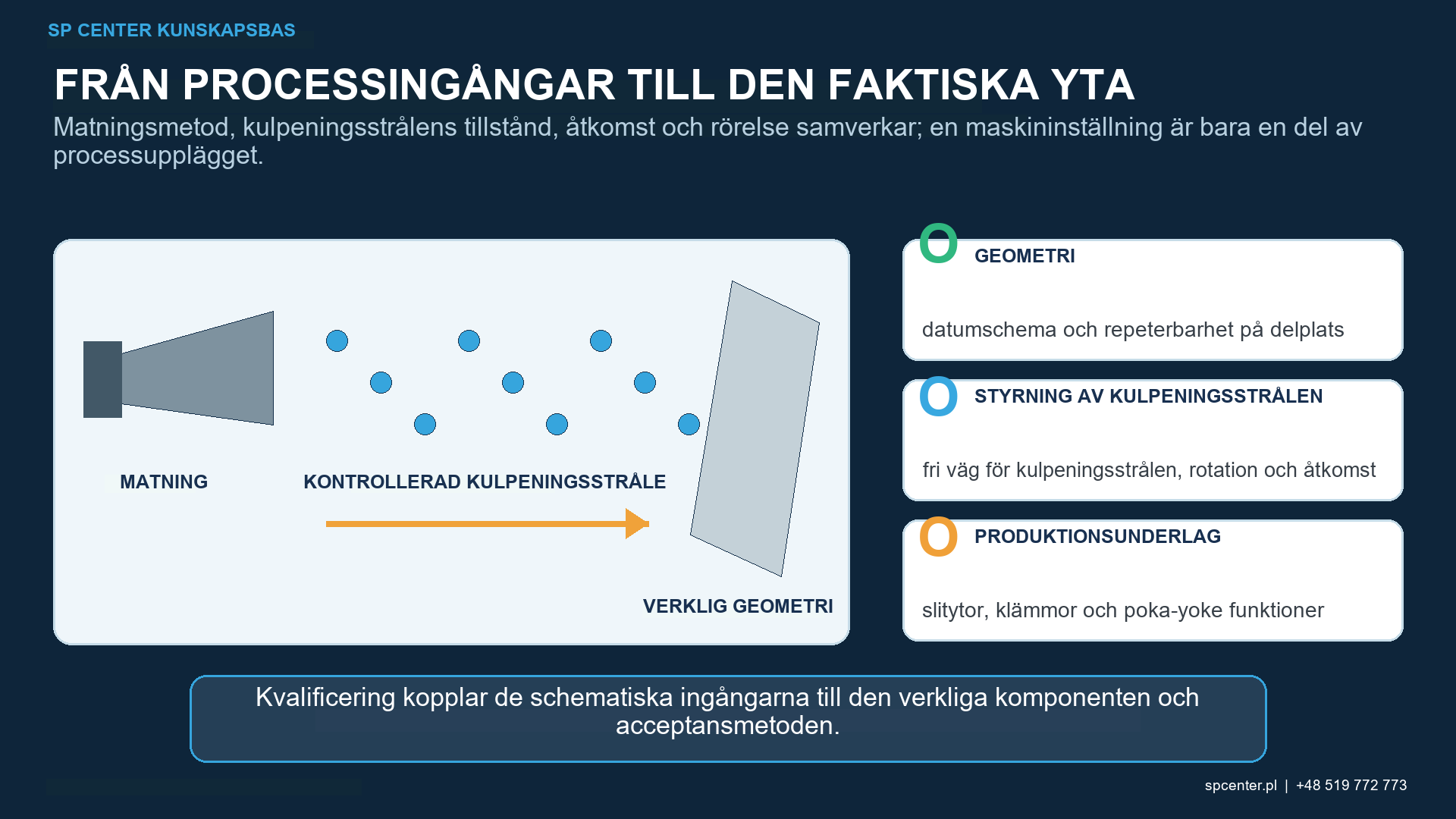

Hur förhindras skuggning och översprutning?
Varje klämma, stöd, drivelement och mask upptar en del av strömmens envelopp. Åtkomstgranskningen bör inkludera munstyckets eller hjulets ursprung, träffbild, slagvinkel, avstånd, delrörelse och returriktning. En tydlig vy i en statisk position kan fortfarande bli en skugga under rotation eller indexering.
Om ett stöd kommer i kontakt med en specificerad behandlingszon kan det kvalificerade processupplägget kräva omorientering eller flera positioner. Sekvensen måste uppnå den erforderliga täckningsgraden vid det tidigare kontaktområdet utan oacceptabel kumulativ exponering någon annanstans. Att flytta klämman informellt under produktionen är inte en kontrollerad metod.
Vad förändras när fixturen roterar eller indexerar?
Roterande fixturer lägger till kontroller för centrumlinje, rundgång, balans, drivmoment, glidning, glapp, fas och hastighet. Delens massa och tyngdpunkt påverkar retention och vibration. Fixturen måste hålla komponenten stabil vid acceleration, konstant hastighet, reversering och stopp.
Indexeringsfixturer behöver entydiga positioner och bekräftelse på att varje position har slutförts. Program- och fixturidentifierare ska förhindra att en korrekt del körs genom fel rörelsebana.
Hur väljs fixturmaterial och kontaktytor?
Fixturmaterial måste tåla upprepade stötar, rengöring och hantering utan överdrivet slitage, deformation eller inkompatibel överföring. Kontaktytor ska inte repa eller göra komponenten intryckt. Beläggningar, elastomerer, tejper och offerinsatser kräver dokumenterade kompatibilitets- och utbytesregler.
Kulpeningsmedium och skräp kan samlas bakom stöd eller inuti drivfunktioner. Konstruktionen ska möjliggöra inspektion och rengöring och undvika att fastnat kulpeningsmedium släpps ut på en senare del. Om slitage på fixturer kan kontaminera en känslig legering eller ett smörjmedelssystem måste risken adresseras uttryckligen.

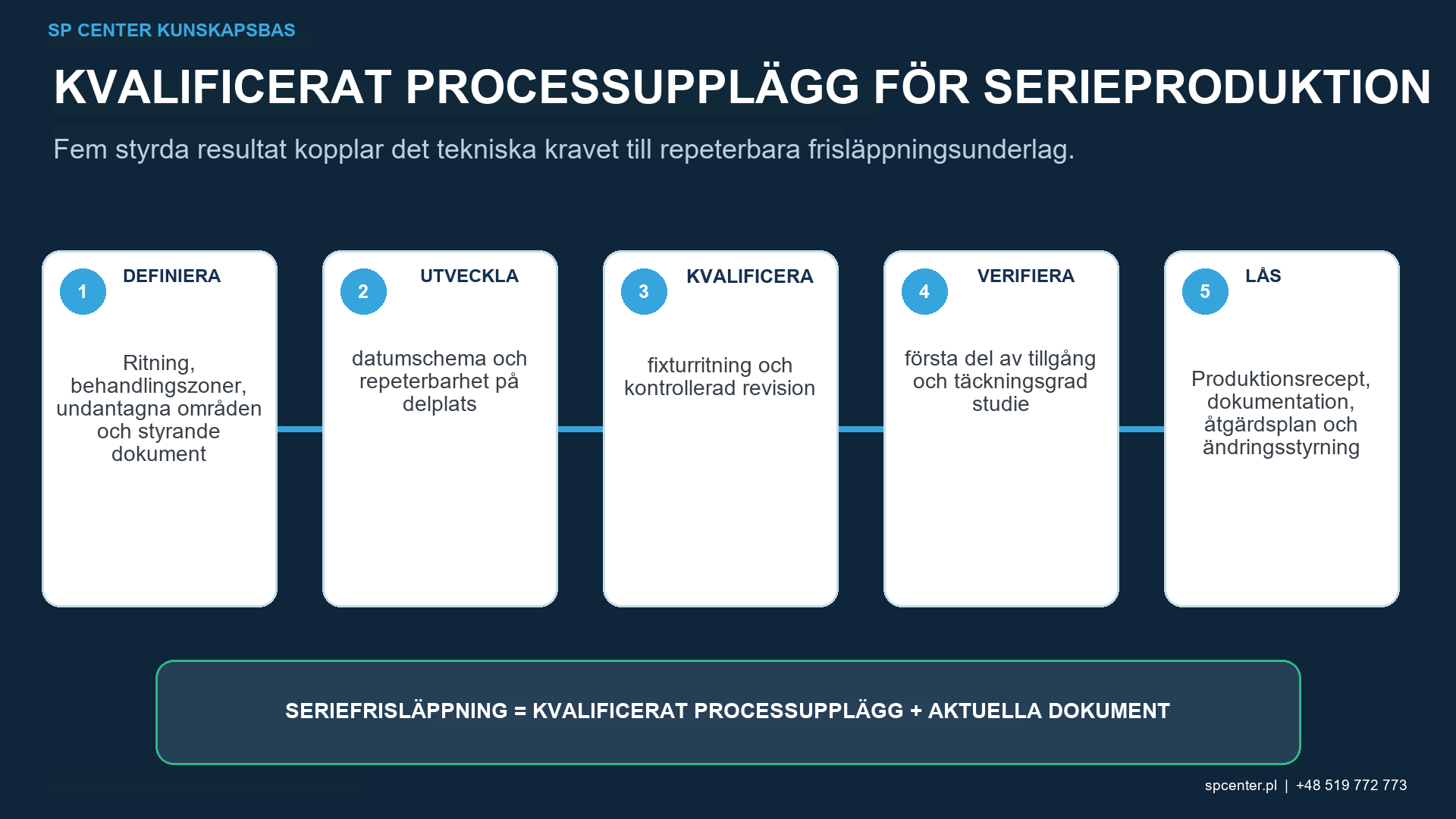

Vilka underlag stöder kvalificering och produktionsanvändning av fixturer?
| Verifieringslager | Typiska underlag | Vad den inte bevisar ensam |
|---|---|---|
| Konstruktionsgranskning | Ritning, datumschema, strömåtkomst och maskeringsgranskning | Den byggda fixturen matchar konstruktionen eller förblir oanvänd |
| Fixturgodkännande | Identitet, dimensioner, rundgång, uppriktning, balans och funktionskontroller | Den kompletta komponenttäckningsgraden under produktionsrörelse |
| Uppställningsverifiering | Korrekt detaljrevision, orientering, klämmor, program och verktyg | Kulpeningsstrålen uppfyller kraven för aktuell intensitet |
| Processverifiering | Almenintensitet, mättnad och övervakade processingångar | Fixturen exponerar varje specificerad komponentzon |
| Komponentinspektion | Täckningsgrad, skador, maskeringsgräns, dimensioner och renlighet | Framtida uppställningar kommer att förbli identiska utan fixturkontroller |
| Underhåll och spårbarhet | Användningsantal, inspektionsstatus, reparationer, kalibrering och satskoppling | En designändring är tekniskt likvärdig utan granskning |
Tabell 2. Designavsikt, byggt skick, uppställning, processkontroll, komponentacceptans och underhåll förblir separata kontroller.
Vilka ändringar kräver granskning eller omkvalificering?
- Ändringar av referenspunkt, positionerare, klämma, distans, mask, koppling eller drivelement.
- Förändringar i fixturmaterial, beläggning, styvhet eller kontaktinsats.
- Förändringar i delmassa, geometri, tyngdpunkt eller behandlingsgräns.
- Förändringar i munstycke, hjul, robotbana, avstånd, vinkel, hastighet, fas eller indexeringssekvens.
- Reparation återställer geometrin med en icke godkänd metod eller ändrar kritiska dimensioner.
- Slitage, kast, obalans, slirning, skuggning eller återkommande variation i täckningsgraden konstateras.
Spärra berörd produkt från det senast verifierade acceptabla fixturtillståndet. Bevara fixtur-, installations-, program- och inspektionsjournalerna och bedöm om intensitet, täckningsgrad, yttillstånd eller dimensioner kan ha ändrats.
Vad bör en fixturdesignförfrågan definiera?
| Obligatorisk inmatning | Varför det är viktigt | Riskförebyggd |
|---|---|---|
| Kontrollerad detaljritning och revision | Definierar referenspunkter, zoner, toleranser och hanteringsrestriktioner | Fixturen är utformad kring föråldrad eller ofullständig geometri |
| Delens massa, tyngdpunkt och produktionsorientering | Stöder säker drivning, balans och retention | Rotationen blir instabil eller så glider delen |
| Strömkälla och rörelseomfång | Definierar åtkomst för munstycken eller hjul, avstånd och kollisionsgränser | Fixturen blockerar den kvalificerade strömmen |
| Behandlings-, uteslutnings- och övergångskarta | Lokaliserar klämmor och maskering utanför kritiska zoner | Kontakt eller översprutning skadar en funktionell yta |
| Lastningsmetod och cykelkvantitet | Kontrollerar repeterbarhet, ergonomi och slitagehastighet | Manuell variation eller underhållsintervall ignoreras |
| Inspektions- och ändringsbehörighet | Definierar acceptans, frisläppning, reparation och omkvalificering | En odokumenterad fixturmodifiering går i produktion |
Tabell 3. Fixturutveckling behöver den faktiska delen, utrustningen och acceptansomfånget, inte bara ett generellt komponentnamn.
Definiera även identifiering, lagring, hantering, rengöring, inspektionsfrekvens, underhållsägande, reservdelsstrategi och dokumentation. En kontrollerad ritning och revision bör finnas för varje produktionsfixtur och kritiska insatser.
Vanliga frågor
Är en kulpeningsfixtur en del av den kvalificerade processen?
Ja. Den styr delens position, åtkomst, rörelse och maskering. En fixturändring kan ändra det kvalificerade förhållandet och kräver dokumenterad granskning.
Kan en fixtur användas för en familj av delar?
Endast när den godkända familjedefinitionen och kvalificeringen täcker det dimensionella och funktionella området, inklusive sämsta åtkomst, massa, balans och behandlingsgräns.
Kan en klämma vidröra en yta som måste kulpenas?
Endast genom en godkänd flerpositions- eller annan kvalificerad väg som uppnår och verifierar den erforderliga täckningsgraden utan att skada ytan.
Bevisar ett bra Almen-resultat att fixturen är korrekt?
Nej. Intensiteten verifierar strömmen i testarrangemanget. Fixturpositionering, åtkomst, rörelse och komponenttäckning förblir separata.
Hur ska fixturslitage kontrolleras?
Identifiera kritiska dimensioner och ytor, sätt inspektions- och rengöringsfrekvenser, definiera acceptans- och utbytesgränser och registrera reparationer eller ändringar.
Kan fixturmaterial kontaminera delen eller mediet?
Ja. Slitpartiklar, korrosionsprodukter, beläggningar och överförda medier kan vara inkompatibla. Material- och rengöringsval hör hemma i riskgranskningen.
När kräver en fixturreparation omkvalificering?
När den kan ändra plats, åtkomst, maskering, rörelse, balans, styvhet, materialinteraktion eller någon annan kvalificerad processrelation.
Vilken information behövs för att designa en fixtur?
Tillhandahåll den kontrollerade modellen och ritningen, referenspunkter, zoner, delmassa, hanteringsgränser, utrustnings- och rörelseomfång, produktionskvantitet och acceptanskrav.
Viktiga slutsatser
- Behandla fixturen som en del av den kvalificerade processkonfigurationen.
- Använd kontrollerade referenspunkter och felsäker orientering för varje detaljrevision.
- Verifiera strömåtkomst genom hela rörelsen, inte bara en statisk vy.
- Kontrollera roterande fixturs kast, balans, koppling och glidning.
- Definiera gränser för slitage, rengöring, reparation och utbyte.
- Håll intensitetsverifiering, fixturacceptans och komponenttäckning åtskilda.
Relaterade SP Center-guider
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
4. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
7. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Använd de fullständiga revisioner som åberopas av ritningen, kontraktet och de vidareförda kundkraven. Fixturdesignen och dess ändringsbehörighet förblir applikationsspecifika.
