Mit gelenkten Bezügen, sicherem Halt, Strahlzugang, Maskierung und Bewegung die qualifizierte Bauteilpräsentation ohne Abschattung oder Kontaktschaden wiederholen
Eine Vorrichtung zum Verfestigungsstrahlen ist Bestandteil der Prozesskonfiguration und nicht nur ein Halter. Sie bestimmt Lage und Orientierung, nimmt Strahl- und Trägheitskräfte auf, ermöglicht oder verhindert Zugang, trägt Maskierungen und erzeugt häufig Rotation oder Indexierung. Eine scheinbar kleine Änderung an Spanner, Bezug, Kupplung oder Drehachse kann Verweilzeit, Überlappung, Bedeckungsgrad und Schadensrisiko verändern.
Was muss eine Strahlvorrichtung beherrschen?
Die Vorrichtung positioniert den richtigen Bauteilstand in einem wiederholbaren Koordinatensystem und hält Behandlungszonen im qualifizierten Strahlhüllraum. Gleichzeitig schützt sie Ausschlussflächen, verhindert Kratzer und Eindrücke und ermöglicht Beladen, Reinigen und Prüfen ohne verborgene Strahlmitteltaschen.
| Vorrichtungsfunktion | Fehlerart | Konstruktions- oder Kontrollreaktion |
|---|---|---|
| Bauteil positionieren | Falsche axiale, radiale oder winklige Lage | Definierte Bezüge, feste Anschläge, fehlersichere Orientierung und Rüstprüfung einsetzen |
| Gegen Strahlkräfte halten | Bewegung, Schwingung oder Synchronisationsverlust | Ausreichend halten, ohne kritische Flächen zu verformen oder zu markieren |
| Behandlungszonen freilegen | Spanner oder Körper schattet ein kritisches Merkmal ab | Strahlhüllraum bewerten und nach freigegebener Route umspannen oder mehrere Durchgänge nutzen |
| Ausschlusszonen schützen | Streustrahl erreicht Pass-, Dicht-, Gewinde- oder Präzisionsfläche | Qualifizierte Maskierung integrieren und Grenzwiederholbarkeit verifizieren |
| Beherrschte Bewegung erzeugen | Rundlauf, Unwucht, Schlupf oder Spiel ändert Verweilzeit und Überlappung | Drehachse, Antrieb, Drehzahl, Phase und Zustandsgrenzen beherrschen |
| Wiederholte Nutzung überstehen | Verschleiß, Verformung, Verunreinigung oder Anhaftung verändert Präsentation | Reinigung, Prüfung, Wartung und Austausch festlegen |
Tabelle 1. Die Vorrichtung verknüpft Bauteillage, Zugang, Maskierung, Bewegung und Zustandskontrolle.
Wie werden Bezüge und Orientierung gewählt?
Wo möglich, werden Funktions- oder Fertigungsbezüge aus gelenkten Konstruktionsunterlagen genutzt. Das Aufnahmekonzept sperrt die erforderlichen Freiheitsgrade, ohne ein dünnes oder verzugsempfindliches Bauteil überzubestimmen. Feste Anschläge sowie asymmetrische oder codierte Merkmale können falsches Einlegen verhindern.
Die Rüstprüfung muss für jedes Los einfach und zugleich fähig sein, falsches Bauteil, Revision, Distanzstück, Spanner, Programm oder Orientierung zu erkennen. Ein Foto kann die Arbeitsanweisung unterstützen, ersetzt aber bei entsprechendem Risiko keine messbare oder fehlersichere Kontrolle.
Wie werden Abschattung und Streustrahl verhindert?
Jeder Spanner, jede Abstützung, jedes Antriebselement und jede Maskierung liegt im Strahlhüllraum. Die Zugangsprüfung umfasst Düsen- oder Schleuderradursprung, Strahlbild, Auftreffwinkel, Abstand, Bauteilbewegung und Rückprall. Eine in statischer Lage freie Sicht kann während Rotation oder Indexierung zur Abschattung werden.
Berührt eine Abstützung eine Behandlungszone, kann die qualifizierte Route Umspannen oder mehrere Lagen erfordern. Die Folge erreicht den geforderten Bedeckungsgrad an der früheren Kontaktstelle ohne unzulässige kumulative Exposition anderer Bereiche. Informelles Versetzen des Spanners ist keine gelenkte Methode.
Was ändert sich bei rotierender oder indexierender Vorrichtung?
Rotierende Vorrichtungen ergänzen Kontrollen für Drehachse, Rundlauf, Auswuchtung, Antriebsmoment, Schlupf, Spiel, Phase und Drehzahl. Bauteilmasse und Schwerpunkt beeinflussen Halt und Schwingung. Die Vorrichtung stabilisiert das Bauteil bei Beschleunigung, konstanter Drehzahl, Umkehr und Stopp.
Indexierende Vorrichtungen benötigen eindeutige Stellungen und einen Nachweis, dass jede Stellung abgeschlossen wurde. Programm- und Vorrichtungskennungen sollen verhindern, dass ein korrektes Bauteil mit falscher Bewegungsbahn bearbeitet wird.
Wie werden Werkstoff und Kontaktflächen gewählt?
Der Vorrichtungswerkstoff widersteht wiederholten Auftreffvorgängen, Reinigung und Handhabung ohne übermäßigen Verschleiß, Verformung oder unverträglichen Übertrag. Kontaktflächen dürfen das Bauteil nicht verkratzen oder eindrücken. Beschichtungen, Elastomere, Klebebänder und Verschleißeinsätze benötigen dokumentierte Verträglichkeit und Austauschregeln.
Strahlmittel und Schmutz können sich hinter Abstützungen oder in Antriebselementen sammeln. Die Konstruktion ermöglicht Prüfung und Reinigung und verhindert, dass gespeichertes Strahlmittel auf ein späteres Bauteil fällt. Kann Verschleiß eine empfindliche Legierung oder Schmierung verunreinigen, wird das Risiko ausdrücklich behandelt.

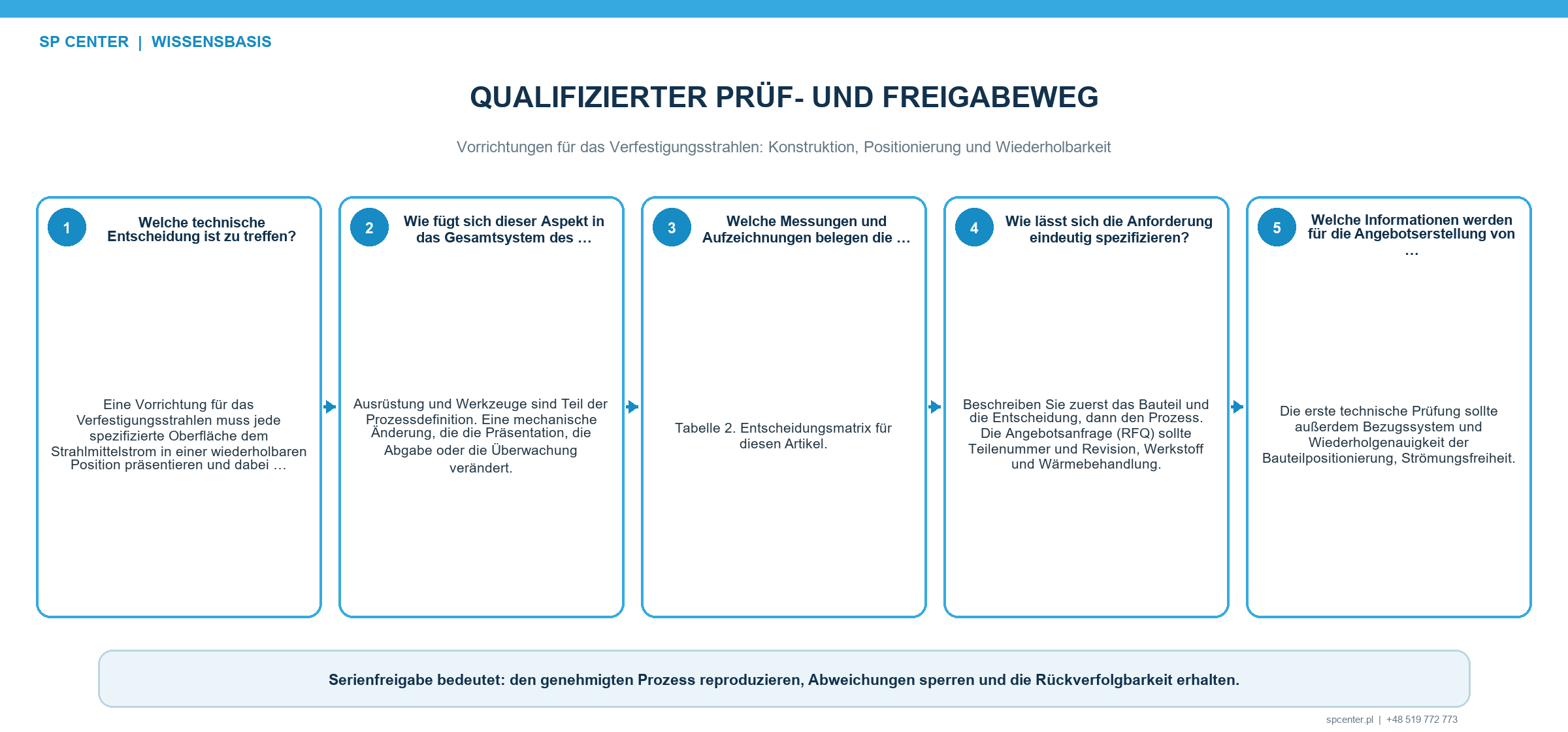

Welche Nachweise stützen Qualifizierung und Seriennutzung?
| Verifizierungsebene | Typischer Nachweis | Allein nicht belegt |
|---|---|---|
| Konstruktionsprüfung | Zeichnung, Bezugssystem, Strahlzugang und Maskierungsprüfung | Gebaute Vorrichtung entspricht oder bleibt verschleißfrei |
| Vorrichtungsabnahme | Identität, Maße, Rundlauf, Ausrichtung, Auswuchtung und Funktion | Vollständiger Bedeckungsgrad unter Serienbewegung |
| Rüstprüfung | Richtiger Bauteilstand, Orientierung, Spanner, Programm und Werkzeug | Strahl erfüllt aktuelle Intensitätsforderungen |
| Prozessverifizierung | Almen-Intensität, Sättigung und überwachte Prozesseingänge | Vorrichtung legt jede Behandlungszone frei |
| Bauteilprüfung | Bedeckungsgrad, Schaden, Maskierungsgrenze, Maße und Sauberkeit | Künftige Rüstungen bleiben ohne Vorrichtungskontrollen gleich |
| Wartung und Rückverfolgbarkeit | Nutzungszahl, Prüfstatus, Reparaturen, Kalibrierung und Losbezug | Konstruktionsänderung ist ohne Prüfung technisch gleichwertig |
Tabelle 2. Konstruktionsabsicht, gebaute Vorrichtung, Rüsten, Prozess, Bauteilabnahme und Wartung bleiben getrennte Kontrollen.
Welche Änderungen erfordern Prüfung oder Requalifizierung?
- Bezug, Positionierer, Spanner, Distanzstück, Maske, Kupplung oder Antriebselement ändert sich.
- Vorrichtungswerkstoff, Beschichtung, Steifigkeit oder Kontakteinsatz ändert sich.
- Bauteilmasse, Geometrie, Schwerpunkt oder Behandlungsgrenze ändert sich.
- Düse, Schleuderrad, Roboterbahn, Abstand, Winkel, Drehzahl, Phase oder Indexierfolge ändert sich.
- Reparatur stellt Geometrie mit nicht freigegebener Methode wieder her oder ändert kritische Maße.
- Verschleiß, Rundlauf, Unwucht, Schlupf, Abschattung oder wiederkehrende Bedeckungsgradstreuung tritt auf.
Betroffene Produkte seit dem letzten verifiziert zulässigen Vorrichtungszustand werden eingegrenzt. Vorrichtung, Rüstung, Programm und Prüfnachweise bleiben erhalten; Auswirkungen auf Intensität, Bedeckungsgrad, Oberfläche oder Maße werden bewertet.
Was gehört in eine Vorrichtungsanfrage?
| Erforderliche Angabe | Bedeutung | Verhindertes Risiko |
|---|---|---|
| Gelenkte Bauteilzeichnung und Revision | Definiert Bezüge, Zonen, Toleranzen und Handhabung | Vorrichtung entsteht für veraltete oder unvollständige Geometrie |
| Bauteilmasse, Schwerpunkt und Produktionslage | Unterstützt sicheren Antrieb, Auswuchtung und Halt | Rotation wird instabil oder Bauteil rutscht |
| Strahlquelle und Bewegungshüllraum | Definiert Düsen- oder Schleuderradzugang, Abstand und Kollisionsgrenzen | Vorrichtung blockiert den qualifizierten Strahl |
| Behandlungs-, Ausschluss- und Übergangsplan | Positioniert Spanner und Maskierung außerhalb kritischer Zonen | Kontakt oder Streustrahl schädigt Funktionsfläche |
| Belademethode und Stückzahl | Beherrscht Wiederholbarkeit, Ergonomie und Verschleißrate | Manuelle Streuung oder Wartungsintervall wird übersehen |
| Prüf- und Änderungsbefugnis | Definiert Abnahme, Freigabe, Reparatur und Requalifizierung | Undokumentierte Änderung gelangt in die Serie |
Tabelle 3. Die Entwicklung benötigt tatsächliches Bauteil, Anlage und Abnahmehüllraum statt nur einer allgemeinen Bezeichnung.
Zusätzlich Kennzeichnung, Lagerung, Handhabung, Reinigung, Prüffrequenz, Wartungsverantwortung, Ersatzstrategie und Aufbewahrung festlegen. Für jede Serienvorrichtung und jeden kritischen Einsatz existiert eine gelenkte Zeichnung mit Revision.
Häufig gestellte Fragen
Ist die Vorrichtung Teil des qualifizierten Strahlprozesses?
Ja. Sie bestimmt Bauteillage, Zugang, Bewegung und Maskierung. Eine Änderung kann die qualifizierte Beziehung verändern und benötigt dokumentierte Prüfung.
Kann eine Vorrichtung für eine Bauteilfamilie verwendet werden?
Nur wenn freigegebene Familiendefinition und Qualifizierung den Maß- und Funktionsbereich einschließlich schwierigstem Zugang, Masse, Auswuchtung und Behandlungsgrenze abdecken.
Darf ein Spanner eine zu strahlende Fläche berühren?
Nur über eine freigegebene Mehrlagen- oder andere qualifizierte Route, die geforderten Bedeckungsgrad ohne Oberflächenschaden erreicht und nachweist.
Belegt ein guter Almen-Wert die richtige Vorrichtung?
Nein. Die Intensität verifiziert den Strahl in der Prüfanordnung. Vorrichtungslage, Zugang, Bewegung und Bedeckungsgrad bleiben getrennt.
Wie wird Vorrichtungsverschleiß beherrscht?
Kritische Maße und Flächen kennzeichnen, Prüf- und Reinigungsintervalle sowie Abnahme- und Austauschgrenzen festlegen und Reparaturen dokumentieren.
Kann Vorrichtungswerkstoff Bauteil oder Strahlmittel verunreinigen?
Ja. Verschleißteilchen, Korrosionsprodukte, Beschichtungen und übertragene Medien können unverträglich sein. Werkstoff und Reinigung gehören in die Risikoprüfung.
Wann erfordert eine Reparatur Requalifizierung?
Wenn sie Lage, Zugang, Maskierung, Bewegung, Auswuchtung, Steifigkeit, Werkstoffwechselwirkung oder eine andere qualifizierte Beziehung verändern kann.
Welche Angaben werden für eine Vorrichtung benötigt?
Benötigt werden Modell und Zeichnung, Bezüge, Zonen, Masse, Handhabungsgrenzen, Anlage und Bewegungshüllraum, Stückzahl und Abnahmeforderungen.
Die wichtigsten Punkte
- Vorrichtung als Teil der qualifizierten Prozesskonfiguration behandeln.
- Gelenkte Bezüge und fehlersichere Orientierung für jeden Bauteilstand verwenden.
- Strahlzugang über die vollständige Bewegung statt nur statisch prüfen.
- Rundlauf, Auswuchtung, Kupplung und Schlupf rotierender Vorrichtungen beherrschen.
- Verschleiß-, Reinigungs-, Reparatur- und Austauschgrenzen festlegen.
- Intensitätsverifizierung, Vorrichtungsabnahme und Bedeckungsgrad trennen.
Weiterführende Leitfäden von SP Center
- Örtliches Verfestigungsstrahlen
- Maskieren beim Verfestigungsstrahlen
- Verfestigungsstrahlen von Bohrungen
- Robotergestütztes Verfestigungsstrahlen
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
4. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
5. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
6. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
7. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Es gelten vollständige Revisionen aus Zeichnung, Vertrag und Kundenanforderung. Vorrichtungskonstruktion und Änderungsbefugnis bleiben anwendungsspezifisch.
