Fördereinrichtung, Zentrierung und Bewegung für volle Tiefe und Umfang qualifizieren und anschließend Bedeckungsgrad, Maße und Strahlmittelentfernung in der tatsächlichen Geometrie belegen

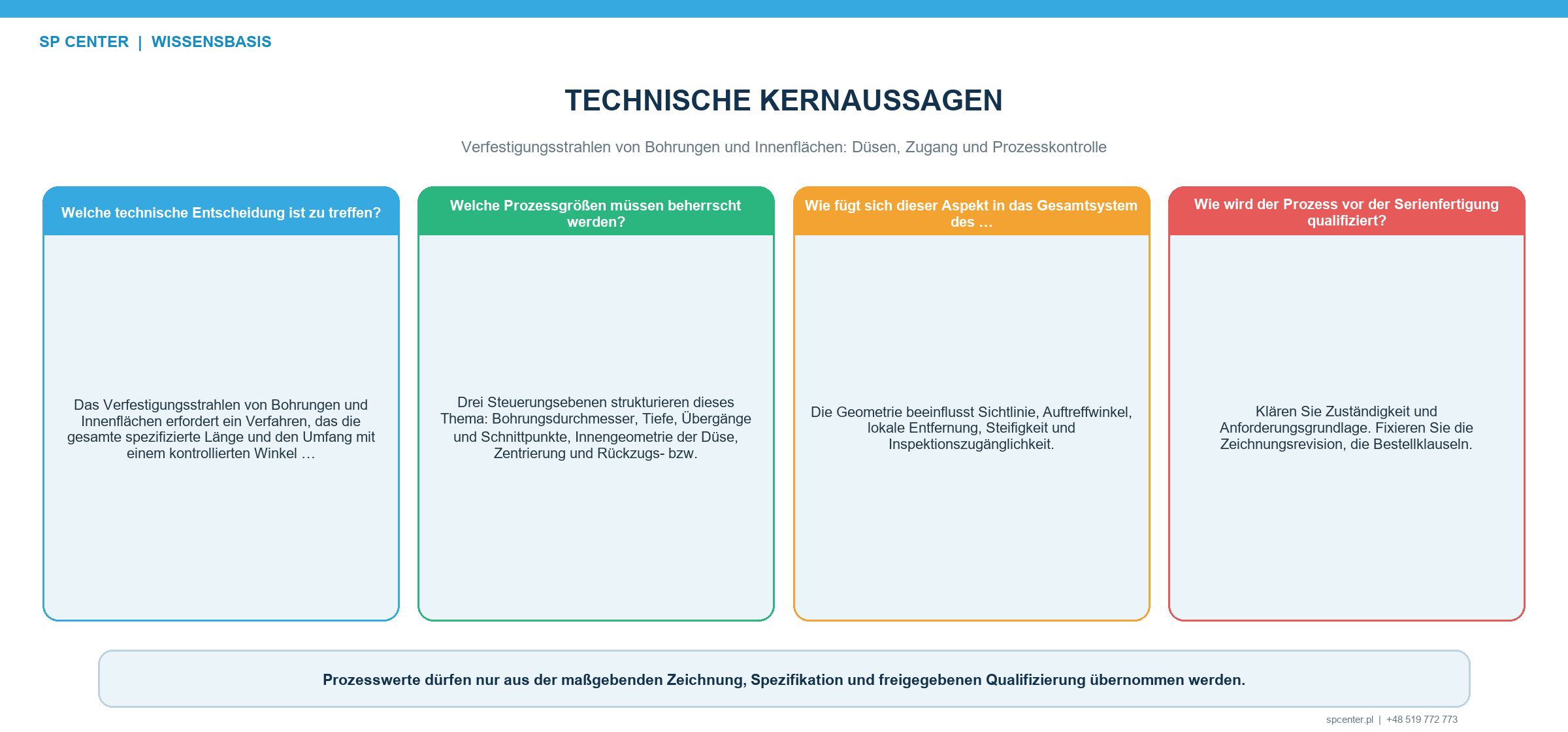

Das Verfestigungsstrahlen einer Bohrung oder Innenfläche erfordert mehr als eine kleine Düse an der Öffnung. Der Strahl muss die gesamte festgelegte Länge und den Umfang mit beherrschter Energie, Auftreffwinkel, Strahlmitteldurchsatz und Überlappung erreichen. Durchmesser, Längen-Durchmesser-Verhältnis, Absätze, Sackenden, Querbohrungen und Rückströmung können Abschattung oder örtliche Überexposition verursachen. Lassen sich Förderung und Prüfung nicht nachweisen, ist die Innenroute nicht qualifiziert.
Welche Geometriemerkmale bestimmen die Machbarkeit?
Die zugängliche Öffnung repräsentiert nicht die vollständige Innenfläche. Radiales Spiel kann sich in konischer oder gestufter Bohrung ändern, ein Absatz kann die Sichtlinie sperren, eine Querbohrung Strahlmittel ableiten und ein Sackende Rückprall und Verweilzeit erzeugen. Der Prozessplan erfasst jedes Merkmal und die geforderte Behandlungsgrenze.
| Innenmerkmal | Vorherrschendes Risiko | Schwerpunkt der Qualifizierung |
|---|---|---|
| Gerade Durchgangsbohrung | Dezentrierte Lanze und ungleiche Exposition über den Umfang | Achslage, Vorschub über die volle Länge, Rotation und Überlappung |
| Bohrung mit großem Längen-Durchmesser-Verhältnis | Energieverlust, störender Strahlmittelrücklauf und eingeschränkte Prüfung | Förderstabilität, Abluftweg, Nachweis in größter Tiefe und Reinigung |
| Sackbohrung | Verweilzeit am Ende, Rückprall und Strahlmittelrückstände | Definierter Umkehrpunkt, Abnahme am Sacklochende und bestätigte Strahlmittelentfernung |
| Absatz oder Stufenbohrung | Abgeschattete Ecke und abrupte Abstandsänderung | Getrennte Durchgänge oder geeignete Düsenform, Bedeckungsgrad am Übergang und Schadensgrenzen |
| Querbohrung oder kreuzender Kanal | Kantenschaden, Austrittsweg und örtliche Überexposition | Behandlungsgrenze, Bewegungszeit, Kantenprüfung und Reinigung |
| Kleiner oder gekrümmter Innenkanal | Düse kann Ausrichtung oder freien Durchfluss nicht halten | Machbarkeit nachweisen; Route verwerfen, wenn Förderung und Prüfung nicht beherrschbar sind |
Tabelle 1. Die Innengeometrie bestimmt Förder-, Bewegungs-, Prüf- und Reinigungsstrategie.
Welche Fördereinrichtungen werden für Innenflächen eingesetzt?
Je nach Geometrie und qualifizierter Anlage kann der Strahl über gerade oder abgewinkelte Düse, Innenlanze, rotierende Lanze oder Umlenkelement geführt werden. Diese Varianten sind nicht gleichwertig. Ein Umlenkelement ändert Strahlrichtung und -bild und kann schnell verschleißen; eine rotierende Einrichtung ergänzt Drehzahl-, Rundlauf- und Synchronisationskontrollen.
Die gewählte Einrichtung muss die Öffnung mit ausreichendem Spiel passieren, die Ausrichtung halten, Bauteilkontakt vermeiden und Rückstrom von Strahlmittel und Luft ohne Drosselung zulassen. Identität, kritische Maße, Verschleißzustand und Austauschgrenze werden gelenkt.
Wie werden Zentrierung, Rotation und Axialvorschub qualifiziert?
Eine dezentrierte Lanze ändert Abstand und Auftreffbedingungen über den Umfang. Vorrichtungen benötigen daher wiederholbare Bezüge und Abstützung ohne Bohrungsverzug. Festgelegt werden rotierendes Element, Richtung und Drehzahl, axiale Start- und Endpunkte, Vorschubgeschwindigkeit, Anzahl der Durchgänge und Überlappung.
Beschleunigung, Umkehr und Rückzug können unbeabsichtigte Verweilzeit verursachen, besonders an Sackende oder Absatz. Die Qualifizierung fordert die tiefste oder stärkste abgeschattete Stelle und zugleich den Bereich mit höchster Gefahr der Überexposition, nicht nur den Bohrungseingang.
Wie wird die Intensität innen verifiziert?
Die Almen-Intensität kennzeichnet den Strahl in einem standardisierten Antwortsystem. Die interne Verifizierung benötigt jedoch eine qualifizierte Vorrichtung und eine repräsentative Beziehung zum tatsächlichen Strahl. Ein außerhalb der Bohrung, in anderem Abstand oder günstigem Winkel montierter Streifen ist nicht automatisch gleichwertig.
Der Prüfplan nennt Streifentyp, Haltergeometrie, Stelle, Ausrichtung, Sättigungsverfahren und Beziehung zur Serienkonfiguration. Ist interne Anordnung nicht möglich, wird jeder Ersatznachweis begründet und innerhalb des qualifizierten Anlagen-, Düsen-, Strahlmittel-, Durchfluss- und Bewegungszustands gehalten.
Wie wird der Bedeckungsgrad in schwer einsehbaren Bohrungen bewertet?
Der Bedeckungsgrad ist das Ausmaß der Auftreffspuren auf der festgelegten Fläche; er beschreibt weder einen Beschichtungsauftrag noch die Strahlintensität. Direkte Sicht kann definierte Beleuchtung, Vergrößerung oder Endoskop benötigen. Bildqualität, Fokus, Blickwinkel, Verunreinigung und Oberflächentextur begrenzen die Erkennbarkeit.
Markier- oder fluoreszierende Verfahren sind indirekte Kontrollen. Sie unterstützen die Prüfung nur nach Freigabe, Qualifizierung und Korrelation mit der anzuwendenden Bedeckungsgradmethode für tatsächliche Geometrie und Prozess. Repräsentative Proben, Abformungen oder geschnittene Entwicklungsbauteile können qualifizieren, ersetzen aber nicht automatisch die Serienabnahme.

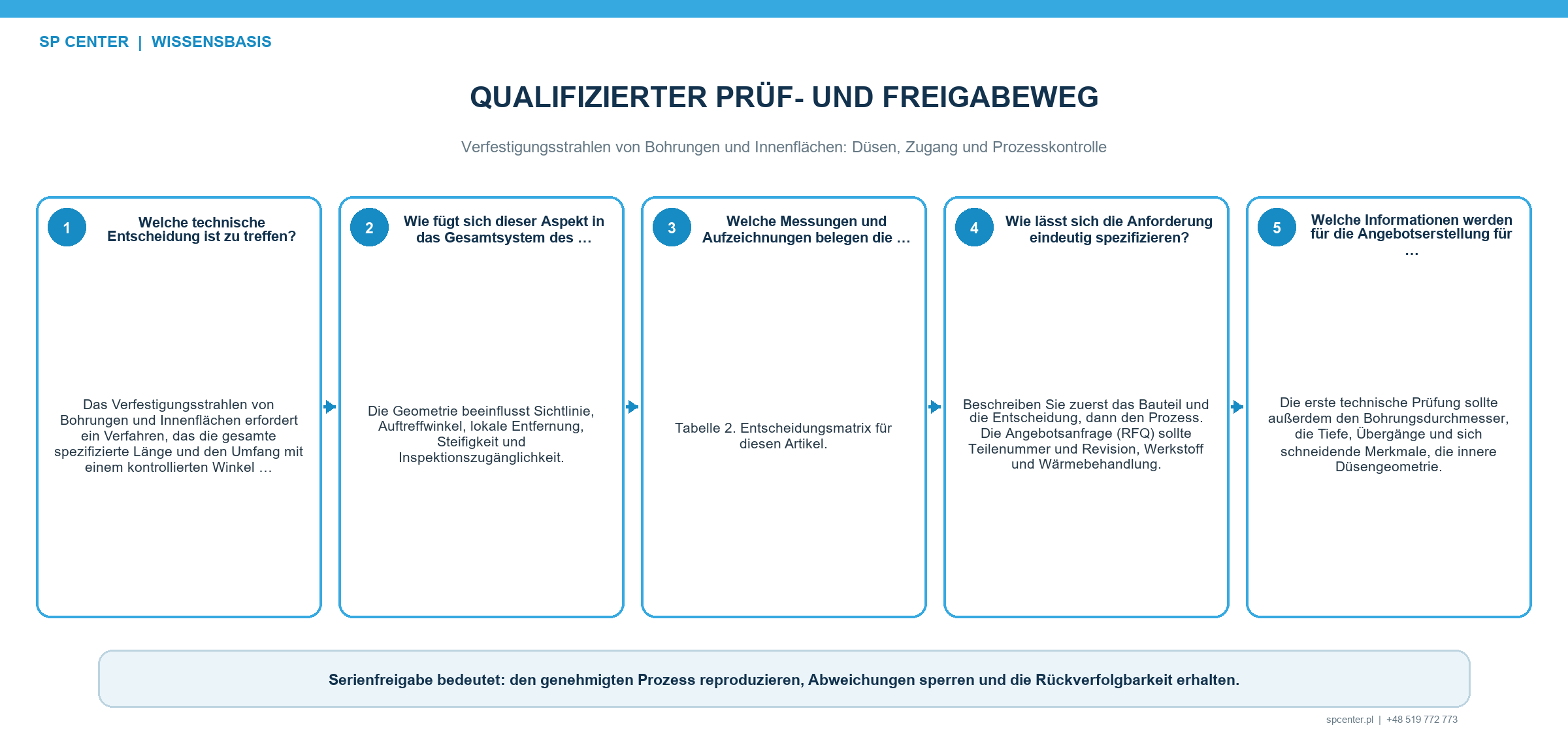

Welche Nachweise stützen die Freigabe?
| Nachweis | Beantwortete Frage | Allein nicht belegt |
|---|---|---|
| Prüfung von Lanze, Düse oder Umlenkelement | Liegt die Fördereinrichtung im freigegebenen Zustand? | Wurde die gesamte Bohrung unter geforderter Prozessbedingung bedeckt? |
| Almen-Intensität und Sättigung an qualifizierten Prüfstellen | Ist der Strahl in der freigegebenen Prüfanordnung wiederholbar? | Ist die Intensität an jeder Tiefe und Umfangslage gleich? |
| Bedeckungsgrad oder korrelierte indirekte Methode | Zeigt die Innenzone die geforderten Auftreffspuren? | Sind Rauheit, Durchmesser, Sauberkeit oder Eigenspannung zulässig? |
| Endoskop- und Oberflächenprüfung | Sind innerhalb des Methodenvermögens sichtbare Schäden, Maskierungsverlust und Rückstände ausgeschlossen? | Quantifiziert das Erscheinungsbild Spannungstiefe oder Ermüdung? |
| Maß- und Rauheitsmessung | Erfüllen Durchmesser, Form, Profil und Oberfläche die Grenzen an angegebenen Stellen? | War der Strahl in jedem Serienzyklus stabil? |
| Eigenspannungs- oder repräsentativer Ermüdungsnachweis | Beantwortet die qualifizierte Konfiguration eine anwendungsspezifische Aussage? | Ist das Ergebnis ohne Prüfung auf andere Bohrung, Düse oder Werkstoff übertragbar? |
Tabelle 2. Interne Strahlbeherrschung, Bedeckungsgrad, Oberfläche, Maße, Reinigung und Leistung sind unterschiedliche Freigabefragen.
Wie werden Strahlmittelrückstände und Verunreinigung beherrscht?
Sackenden, Nuten, Querbohrungen und angeschlossene Ölkanäle können Strahlmittel oder Bruchstücke festhalten. Die Reinigung verwendet eine validierte Lage und Methode und darf Strahlmittel nicht tiefer in einen anderen Kanal treiben. Die Endprüfung umfasst jede in der Risikobewertung identifizierte Austritts- und Sammelstelle.
Auch die Strahlmittelart ist relevant. Übertrag oder Einbettung kann für Bauteilwerkstoff, Beschichtung, Schmierstoff oder Sauberkeitsklasse unzulässig sein. Ein sauberer Bohrungseingang belegt nicht die Rückstandsfreiheit der tiefsten Tasche.

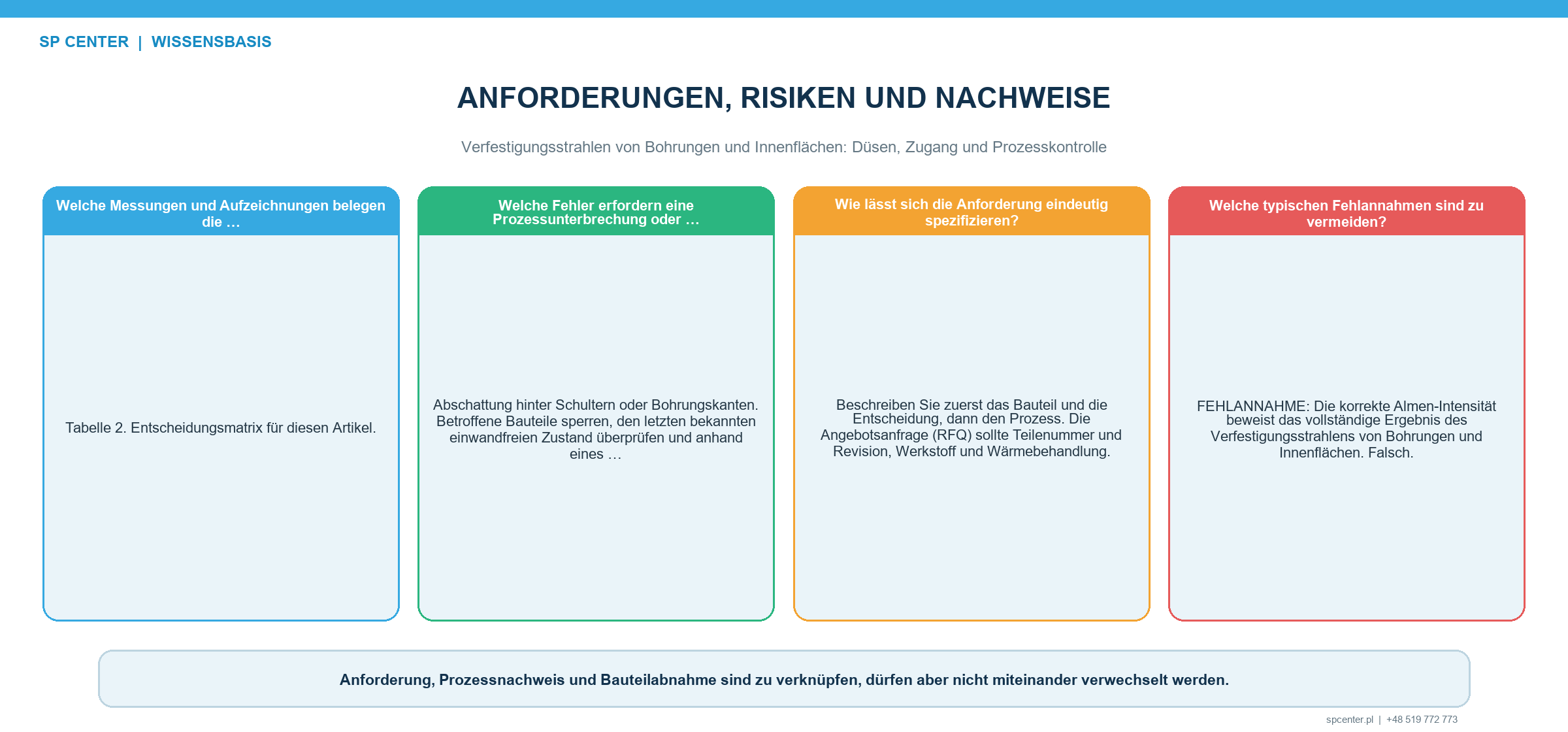

Welche Änderungen erfordern Prüfung oder Eingrenzung?
- Identität, Maße, Verschleißgrenze oder Werkstoff von Lanze, Düse oder Umlenkelement ändert sich.
- Bohrungsdurchmesser, Tiefe, Absatz, Querbohrung, Sackende oder Toleranz ändert sich.
- Vorrichtungszentrierung, Rotation, Vorschub, Umkehr, Durchgangszahl oder Programm ändert sich.
- Strahlmittelart, -größe, -zustand, Massenstrom, Luftdruck oder Separatorzustand verlässt den Ausgangszustand.
- Bedeckungsgrad-, Endoskop-, Maß-, Rauheits- oder Reinigungsmethode ändert sich.
- Nach der Reinigung wird Strahlmittel gefunden oder eine Innenzone lässt sich nicht wie qualifiziert prüfen.
Bearbeitung stoppen und Bauteile seit dem letzten verifiziert zulässigen Zustand eingrenzen. Fördereinrichtung, Strahlmittel, Programm, Vorrichtung und Prüfnachweise sichern. Wiederholte Exposition ist keine automatische Korrektur, weil unzugängliche und bereits behandelte Zonen unterschiedliche kumulative Beaufschlagung erhalten können.
Was gehört in Anfrage oder Zeichnung?
| Angabe in der Anfrage | Bedeutung | Verhindertes Risiko |
|---|---|---|
| Bohrungsdurchmesser, Länge und Toleranz | Bestimmt Lanzenspiel, Zugang, Bewegung und Messfähigkeit | Anlage wird aus einem unvollständigen Hüllraum gewählt |
| Sackenden, Absätze, Nuten und Querbohrungen | Zeigt Abschattung, Rückprall, Kanten- und Rückstandsrisiken | Kritische Übergänge fehlen in der Qualifizierung |
| Behandlungs- und Ausschlussgrenzen | Definiert axiale und umlaufende Start- und Endgrenzen | Streustrahl erreicht Sitze, Gewinde oder Dichtflächen |
| Werkstoff, Wärmebehandlung und Eingangsfinish | Bestimmt Schadensempfindlichkeit und Endoberfläche | Eine Bohrungsroute wird zwischen ungleichen Zuständen kopiert |
| Intensität, Bedeckungsgrad und Bauteilgrenzen | Trennt Strahlbeherrschung von Innenflächenabnahme | Ein entfernter Almen-Wert wird einziges Freigabekriterium |
| Reinigung, Prüfung und Rückverfolgbarkeit | Definiert Nachweise für Rückstände und schwer einsehbare Bereiche | Produkt wird mit verborgenem Strahlmittel oder nicht prüfbarer Zone freigegeben |
Tabelle 3. Schnittgeometrie und ausdrückliche interne Abnahmekriterien sind für Machbarkeit und Angebot wesentlich.
Zusätzlich Gesamtgröße und Masse, Handhabungsbeschränkungen, Losmenge, Sauberkeit und Verpackung, Zeugnisse und Freigabebefugnis angeben. Fehlt eine Innenbegrenzung oder Prüfmethode, wartet die Bearbeitung auf gelenkte Klärung.
Häufig gestellte Fragen
Kann jede Bohrung verfestigungsgestrahlt werden?
Nein. Fördereinrichtung, Strahlmitteldurchfluss, Bewegung, Bedeckungsgrad und Prüfung müssen beherrschbar sein. Manche kleinen, gekrümmten, blinden oder versperrten Kanäle sind mit der verfügbaren Anlage nicht machbar.
Belegt eine äußere Almen-Prüfung die Intensität in der Bohrung?
Nein. Die Intensitätsverifizierung verwendet die qualifizierte Anordnung und die für den Prozess festgelegten Stellen. Eine entfernte äußere Prüfung ist nicht automatisch gleichwertig.
Wie wird der Bedeckungsgrad in einer Bohrung geprüft?
Es gilt die durch maßgebende Forderung und Qualifizierung freigegebene Methode. Möglich sind direkte Sichtprüfung, Endoskop, qualifizierte Markierverfahren oder repräsentative zerstörende Nachweise, wenn korrekt korreliert.
Kann ein fluoreszierender Marker die visuelle Bedeckungsgradprüfung ersetzen?
Nur wenn das Verfahren freigegeben, qualifiziert und für tatsächliche Geometrie und Prozess mit der anzuwendenden Bedeckungsgradmethode korreliert ist.
Wie wird ein Sacklochende beherrscht?
Die Route benötigt definierte Anfahrt, Umkehr und Rückzug, örtliche Abnahme und bestätigte Reinigung, damit Verweilzeit, Rückprall und Rückstände beherrscht bleiben.
Kann ein verschlissenes Umlenkelement den Prozess verändern?
Ja. Verschleiß, Erosion, Verstopfung oder Bewegung können Richtung, Strahlbild und Energie ändern. Prüf- und Austauschgrenzen gehören zum freigegebenen Ausgangszustand.
Belegt vollständiger Bedeckungsgrad die Zulässigkeit der Bohrung?
Nein. Durchmesser, Form, Rauheit, Kantenzustand, Sauberkeit und gegebenenfalls Eigenspannungs- oder Ermüdungsforderung bleiben getrennt.
Welche Angaben benötigt SP Center für eine Innenfläche?
Benötigt werden Schnittzeichnung oder Modell, Durchmesser und Tiefe, sämtliche Absätze und Querbohrungen, Werkstoff, Behandlungsplan, Spezifikationen, Grenzen, Menge und Prüfaufzeichnungen.
Die wichtigsten Punkte
- Vollständige Bohrungsgeometrie statt nur Öffnung bewerten.
- Genaue Lanze, Düse oder Umlenkelement einschließlich Verschleißgrenze qualifizieren.
- Zentrierung, Rotation, Vorschub, Überlappung und Umkehr als ein Bewegungssystem beherrschen.
- Interne Intensität nicht aus einer unzusammenhängenden äußeren Almen-Stelle ableiten.
- Für unzugängliche Flächen nur freigegebene und korrelierte Bedeckungsgradmethoden verwenden.
- Maße, Rauheit und vollständige Strahlmittelentfernung getrennt bestätigen.
Weiterführende Leitfäden von SP Center
- Düsenabstand beim Verfestigungsstrahlen
- Auftreffwinkel beim Verfestigungsstrahlen
- Prüfung des Bedeckungsgrads
- Vorrichtungen zum Verfestigungsstrahlen
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
4. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
5. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
6. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
7. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Es gelten vollständige Revisionen aus Zeichnung, Vertrag und Kundenanforderung. Keine zitierte Norm macht jede Bohrung machbar oder validiert einen unkorrelierten internen Ersatznachweis.
