Kvalifikujte dodávacie zariadenie, centrovanie a pohyb pre celú hĺbku a obvod, potom preukážte pokrytie, rozmery a odstraňovanie média vo vnútri skutočnej geometrie.
Guľôčkovanie otvoru alebo vnútorného povrchu vyžaduje viac než umiestnenie malej dýzy pri vstupe. Prúd musí zasiahnuť celú predpísanú dĺžku a obvod s riadenou energiou, uhlom, prietokom média a prekrytím. Priemer, pomer dĺžky k priemeru, osadenia, slepé konce, priečne otvory a spätné prúdenie môžu spôsobiť zatienenie alebo miestnu nadmernú expozíciu. Ak nemožno preukázať dopravu média a kontrolu, procesný postup pre vnútorný povrch nie je kvalifikovaný.
Ktoré geometrické prvky ovplyvňujú uskutočniteľnosť?
Prístupný otvor nepredstavuje celý vnútorný povrch. Radiálna vôľa sa môže meniť pozdĺž kužeľovitého alebo stupňovitého otvoru; rameno môže blokovať priamu viditeľnosť; priečny otvor môže odkláňať médium; a slepý koniec môže spôsobiť odraz a zotrvanie. Plán procesu musí mapovať každý prvok a požadovanú hranicu úpravy.
| Vnútorný prvok | Dominantné riziko | Zameranie kvalifikácie |
|---|---|---|
| Priamy priechodný otvor | Mimostredová tryskacia rúrka a nerovnomerná expozícia po obvode | Ovládanie stredovej čiary, posuv po celej dĺžke, rotácia a prekrytie |
| Vysoký pomer dĺžky k priemeru otvoru | Strata energie, interferencia s návratom média a obmedzená kontrola | Stabilita dodávky, výstupná cesta, doklady o najhoršej hĺbke a čistenie |
| Slepý otvor | Zotrvanie na konci, odraz a zadržané médium | Definované otáčanie, prijatie slepého konca a overené odstránenie média |
| Rameno alebo zahlbovanie | Zatienený roh a náhla vzdialenosť zmena | Samostatné prechody alebo geometria trysky, pokrytie prechodu a limity poškodenia |
| Priečny otvor alebo pretínajúci sa priechod | Poškodenie hrany, úniková cesta a lokálne preexponovanie | Hranica ošetrenia, načasovanie pohybu, kontrola a čistenie hrany |
| Malý alebo zakrivený vnútorný priechod | Tryska si nedokáže udržať kvalifikovanú orientáciu alebo voľný prietok | Preukázanie uskutočniteľnosti; zamietnutie postupu, ak nie je možné riadiť dodávku a kontrolu |
Tabuľka 1. Vnútorná geometria určuje stratégiu dodávky, pohybu, kontroly a čistenia.

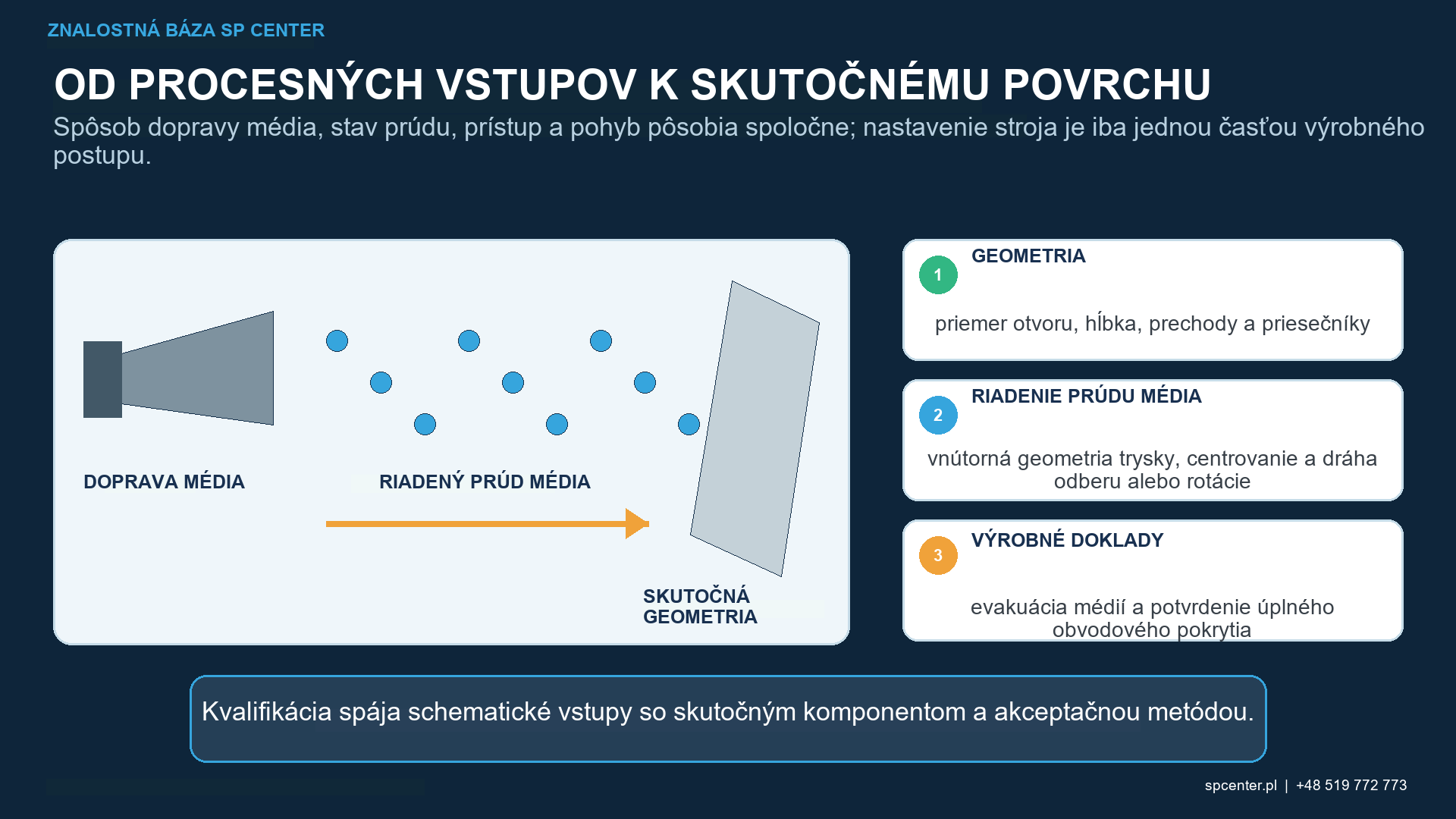

Aké zariadenia na dopravu média sa používajú pri vnútornom guľôčkovaní?
V závislosti od geometrie a kvalifikovaného zariadenia môže byť prúd dodávaný rovnou alebo šikmou tryskou, vnútornou rúrkou, rotačnou rúrkou alebo deflektorom. Tieto možnosti nie sú zameniteľné. Deflektor mení smer a rozmer prúdu a môže sa rýchlo opotrebovať; rotačné zariadenie pridáva ovládacie prvky rýchlosti, hádzavosti a synchronizácie.
Vybrané zariadenie musí prechádzať otvorom s dostatočnou vôľou, zachovávať si orientáciu, vyhýbať sa kontaktu so súčiastkou a umožňovať návrat média a vzduchu bez upchatia prúdenia. Mali by sa kontrolovať jeho identita, kritické rozmery, stav opotrebovania a limit výmeny.

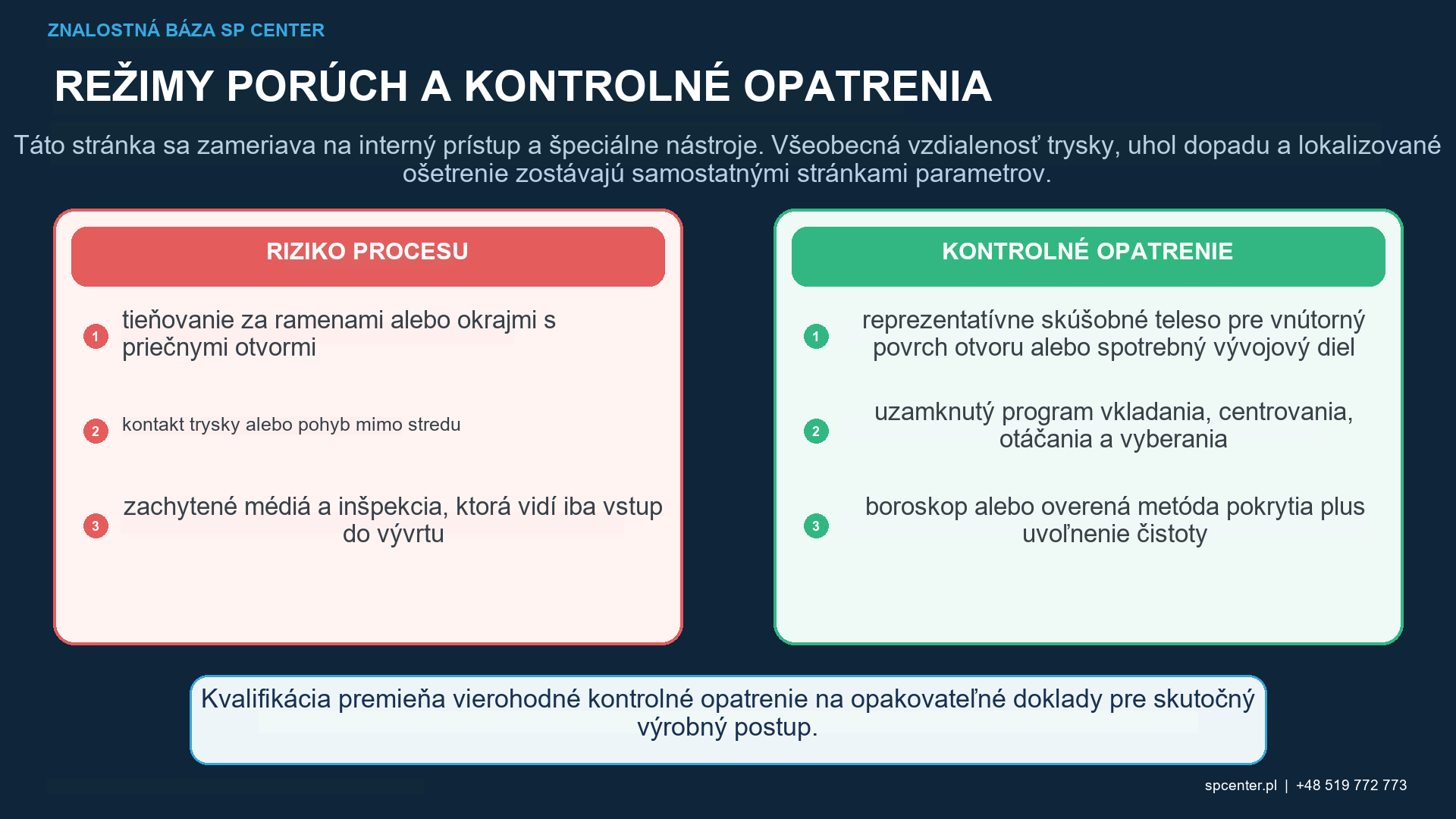

Ako sa kvalifikuje centrovanie, rotácia a axiálny posuv?
Excentrická rúrka mení podmienky odstupu a nárazu po obvode. Upínacie prípravky preto potrebujú opakovateľné vzťažné body a podpery bez deformácie otvoru. Proces musí definovať, ktorý prvok sa otáča, smer a rýchlosť, axiálne začiatočné a koncové body, rýchlosť posuvu, počet prechodov a prekrytie.
Zrýchlenie, otáčanie a sťahovanie môžu spôsobiť neúmyselné zotrvanie, najmä v blízkosti slepého konca alebo ramena. Kvalifikácia by mala zahŕňať najhlbšie alebo najtienenejšie miesto a oblasť najzraniteľnejšiu voči preexponovaniu, nielen vstup do vrtu.
Ako sa overuje vnútorná intenzita?
Almenova intenzita charakterizuje prúd média pri guľôčkovaní v štandardizovanom systéme odozvy, vnútorné overenie však vyžaduje kvalifikovaný prípravok a reprezentatívny vzťah k prúdu. Pásik umiestnený mimo vývrtu, v inej vzdialenosti alebo pod vhodnejším uhlom nie je automaticky rovnocenný vnútornému cieľu.
Plán overovania by mal uvádzať typ pásu, geometriu držiaka, umiestnenie, orientáciu, postup saturácie a vzťah ku konfigurácii výroby. Ak nie je možné priame vnútorné umiestnenie, akákoľvek náhrada musí byť zdôvodnená a musí sa dodržiavať v rámci kvalifikovaného zariadenia, trysky, média, prietoku a základnej línie pohybu.
Ako možno posúdiť pokrytie v ťažko viditeľnom otvore?
Pokrytie je rozsah dokladov o náraze na špecifikovanom povrchu; nie je to rýchlosť nanášania ani doklad intenzity. Priame pozorovanie môže vyžadovať kontrolované osvetlenie, zväčšenie alebo boroskop. Kvalita obrazu, zaostrenie, uhol pohľadu, kontaminácia a textúra povrchu obmedzujú to, čo metóda dokáže zistiť.
Stopovacie alebo fluorescenčné metódy sú nepriame kontroly. Môžu podporiť kontrolu iba vtedy, ak sú schválené, kvalifikované a korelujú s príslušnou metódou pokrytia pre skutočnú geometriu a proces. Reprezentatívne kupóny, repliky alebo rozrezané vývojové diely môžu podporiť kvalifikáciu, ale automaticky nenahrádzajú schválenie výroby.

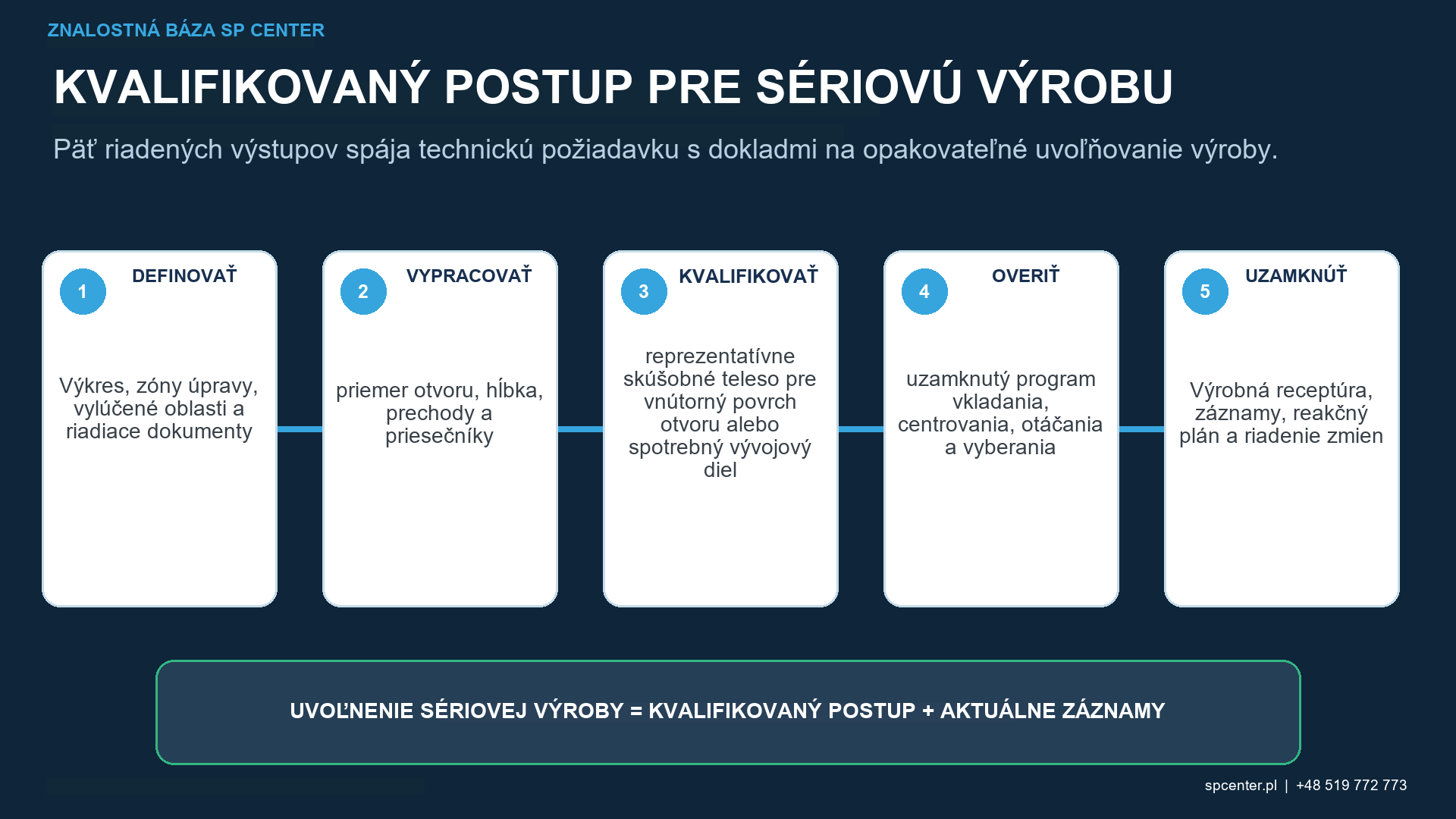

Ktoré doklady podporujú uvoľnenie?
| Doklad | Zodpovedaná otázka | Čo nemôže preukázať samostatne |
|---|---|---|
| Kontrola horáka, trysky alebo deflektora | Je dodané príslušenstvo v schválenom stave? | Bol celý otvor pokrytý pri požadovaných procesných podmienkach? |
| Almenova intenzita a nasýtenie na kvalifikovaných overovacích miestach | Je prúd média na guľôčkovanie reprodukovateľný v schválenom testovacom usporiadaní? | Je intenzita rovnomerná v každej hĺbke a obvode otvoru? |
| Pokrytie komponentu alebo korelovaná nepriama metóda | Vykazuje špecifikovaná vnútorná zóna požadované doklady o náraze? | Sú drsnosť, priemer, čistota alebo zvyškové napätie prijateľné? |
| Kontrola boroskopom a povrchu | Sú v rámci možností metódy prítomné viditeľné poškodenia, straty maskovania a zadržané médiá? | Kvantifikuje vzhľad hĺbku napätia alebo únavovú životnosť? |
| Meranie rozmerov a drsnosti | Spĺňajú limity priemeru, tvaru, profilu a povrchu na uvedených miestach? | Bol prúd stabilný počas každého výrobného cyklu? |
| Doklad o zvyškovom napätí alebo reprezentatívnej únave | Rieši kvalifikovaná konfigurácia nárok špecifický pre aplikáciu? | Môže iná veľkosť otvoru, tryska alebo materiál použiť výsledok bez kontroly? |
Tabuľka 2. Vnútorná kontrola prúdu, pokrytie, stav povrchu, rozmery, čistenie a výkon sú rôzne otázky týkajúce sa uvoľnenia.
Ako sa kontroluje zadržiavanie a kontaminácia média?
Slepé konce, drážky, priečne otvory a prepojené olejové kanály môžu zadržiavať médiá alebo úlomky. Čistenie by malo prebiehať s použitím validovanej orientácie a metódy a nemalo by zatlačiť médium hlbšie do iného kanála. Záverečná kontrola musí zahŕňať každé miesto úniku a zhromažďovania identifikované v rámci kontroly rizík.
Dôležitý je aj typ média. Prenos alebo zapustenie môže byť neprijateľné pre materiál komponentu, náter, mazivo alebo triedu čistoty. Priehľadný vstup do otvoru nie je dôkazom, že najhlbšie vrecko je čisté.
Ktoré zmeny vyžadujú kontrolu alebo obmedzenie?
- Identita, rozmery, limit opotrebenia alebo zmeny materiálu prívodnej rúrky, trysky alebo deflektora.
- Zmeny priemeru otvoru, hĺbky, osadenia, priečneho otvoru, slepého konca alebo tolerancie.
- Centrovanie, rotácia, posuv, otočenie, počet priechodov alebo zmeny programu.
- Typ média, veľkosť, stav, prietok, tlak vzduchu alebo stav separátora sa menia mimo základnej línie.
- Zmeny v pokrytí, boroskope, rozmeroch, drsnosti alebo metóde čistenia.
- Médium sa zistí po vyčistení alebo vnútornú zónu nemožno skontrolovať ako kvalifikovanú.
Zastavte spracovanie a zachyťte diely z posledného overeného prijateľného stavu. Zachovajte dodaný súčiastky, médium, program, upínacie zariadenie a doklady o kontrole. Opakovaná expozícia nie je automatickou korekciou, pretože neprístupná zóna a predtým ošetrená oblasť môžu dostať rôzne kumulatívne dávky.
Čo by mala definovať požiadavka na cenovú ponuku alebo výkres?
| Vstup RFQ (žiadosti o cenovú ponuku) | Prečo je to dôležité | Zabránenie riziku |
|---|---|---|
| Priemer, dĺžka a tolerancia otvoru | Nastavuje vôľu, prístup, pohyb a schopnosť merania | Zariadenie je vybrané z neúplnej obálky |
| Slepé konce, ramená, drážky a priečne otvory | Identifikuje riziká tieňovania, odrazu, hrán a zadržiavania média | Kritické prechody sú z kvalifikácie vynechané |
| Limity úpravy a vylúčenia | Definuje axiálne a obvodové hranice začiatku a konca | Prestriekanie dosahuje sedlá, závity alebo tesniace plochy |
| Materiál, tepelné spracovanie a vstupná úprava | Riadi citlivosť na poškodenie a požiadavky na konečný povrch | Postup otvoru sa kopíruje medzi odlišnými podmienkami |
| Intenzita, pokrytie a limity komponentov | Oddeľuje riadenie prúdenia od akceptácie vnútorného povrchu | Výsledok Almenovho merania zo vzdialeného kontrolného miesta sa stáva jediným kritériom uvoľnenia |
| Čistenie, kontrola a sledovateľnosť | Definuje doklady o zadržaných médiách a ťažko viditeľných oblastiach | Produkt je uvoľnený so skrytými nečistotami alebo neoveriteľnou zónou |
Tabuľka 3. Pre uskutočniteľnosť a cenovú ponuku je nevyhnutná geometria rezu a explicitné interné akceptačné kritériá.
Uveďte aj celkovú veľkosť a hmotnosť dielu, obmedzenia manipulácie, množstvo šarže, čistotu a balenie, požadované certifikáty a schvaľovací orgán. Spracovanie by malo počkať na riadené objasnenie, ak chýba vnútorná hranica alebo metóda kontroly.
Často kladené otázky
Je možné každý otvor opracovať guľôčkovaním?
Nie. Dodávacie zariadenie, tok média, pohyb, pokrytie a kontrola musia byť ovládateľné. Niektoré malé, zakrivené, slepé alebo zablokované priechody nie sú s dostupným procesom uskutočniteľné.
Preukazuje externý Almenov test intenzitu vo vnútri vrtu?
Nie. Overenie intenzity musí použiť kvalifikované usporiadanie a miesta definované pre daný proces. Vzdialený externý test nemožno považovať za ekvivalent vnútorného prúdu.
Ako sa kontroluje pokrytie vo vnútri vrtu?
Použite metódu schválenú riadiacimi požiadavkami a kvalifikáciou. Pri správnej korelácii je možné použiť priamu vizuálnu kontrolu, kontrolu boroskopom, kvalifikované metódy sledovania alebo reprezentatívne deštruktívne doklady.
Môže fluorescenčný sledovač nahradiť vizuálnu kontrolu pokrytia?
Iba ak je metóda schválená, kvalifikovaná a koreluje s príslušnou metódou pokrytia pre skutočnú geometriu a proces.
Ako sa kontroluje slepý koniec?
Postup potrebuje definovaný prístup, pohyb obratu a odťahu, lokálne prijatie a overené čistenie, aby zotrvanie, odraz a zadržané médiá zostali kontrolované.
Môže opotrebovaný deflektor zmeniť proces?
Áno. Opotrebovanie, erózia, upchatie alebo pohyb môžu zmeniť smer, plochu a energiu. Limity kontroly a výmeny musia byť súčasťou schválenej základnej línie.
Dokazuje úplné pokrytie, že otvor je prijateľný?
Nie. Priemer, tvar, drsnosť, stav hrany, čistota a akékoľvek požiadavky na zvyškové napätie alebo únavu zostávajú oddelené.
Aké informácie potrebuje SP Center na posúdenie vnútorného povrchu?
Poskytnite výkres alebo model v reze, priemer a hĺbku, všetky ramená a priečne otvory, materiál, mapu úpravy, špecifikácie, limity, množstvo a požadované záznamy o kontrole.
Kľúčové poznatky
- Posúďte geometriu celého otvoru, nielen otvor.
- Kvalifikujte presnú hornú rúrku, trysku alebo deflektor a ich limit opotrebenia.
- Riaďte centrovanie, rotáciu, posuv, prekrytie a otáčanie ako jeden pohybový systém.
- Neodvodzujte vnútornú intenzitu z nesúvisiaceho externého Almenovho umiestnenia.
- Pre neprístupné povrchy používajte iba schválené a korelované metódy pokrytia.
- Nezávisle overte rozmery, drsnosť a úplné odstránenie materiálu.
Súvisiace príručky SP Center
- Vzdialenosť trysiek pri guľôčkovaní
- Uhol nárazu pri guľôčkovaní
- Kontrola pokrytia guľôčkovaním
- Prípravky na guľôčkovanie
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE AMS2432E: Počítačom monitorované guľôčkovanie, revízia z októbra 2022
4. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
7. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite kompletné revízie uvedené vo výkrese, zmluve a prenesených požiadavkách zákazníka. Žiadna citovaná norma neumožňuje realizovať každý otvor ani neoveruje nekorelovaný vnútorný náhradný postup.
