Definujte konvenciu uhla, modelujte lokálnu trajektóriu a kvalifikujte prístup na najmenej dostupnom špecifikovanom povrchu
Uhol nárazu pri guľôčkovaní je lokálna geometrická podmienka, nielen uhol zobrazený na nastavení trysky. Trajektória častíc, normála povrchu, zakrivenie komponentov, odstup, upínacie prípravky, masky a pohyb určujú, ako prúd dosiahne každý bod. Zvolená konfigurácia musí dosiahnuť požadovanú Almenovu intenzitu a pokrytie komponentov a zároveň chrániť integritu a rozmery povrchu. Žiadny uhol nie je univerzálne správny.

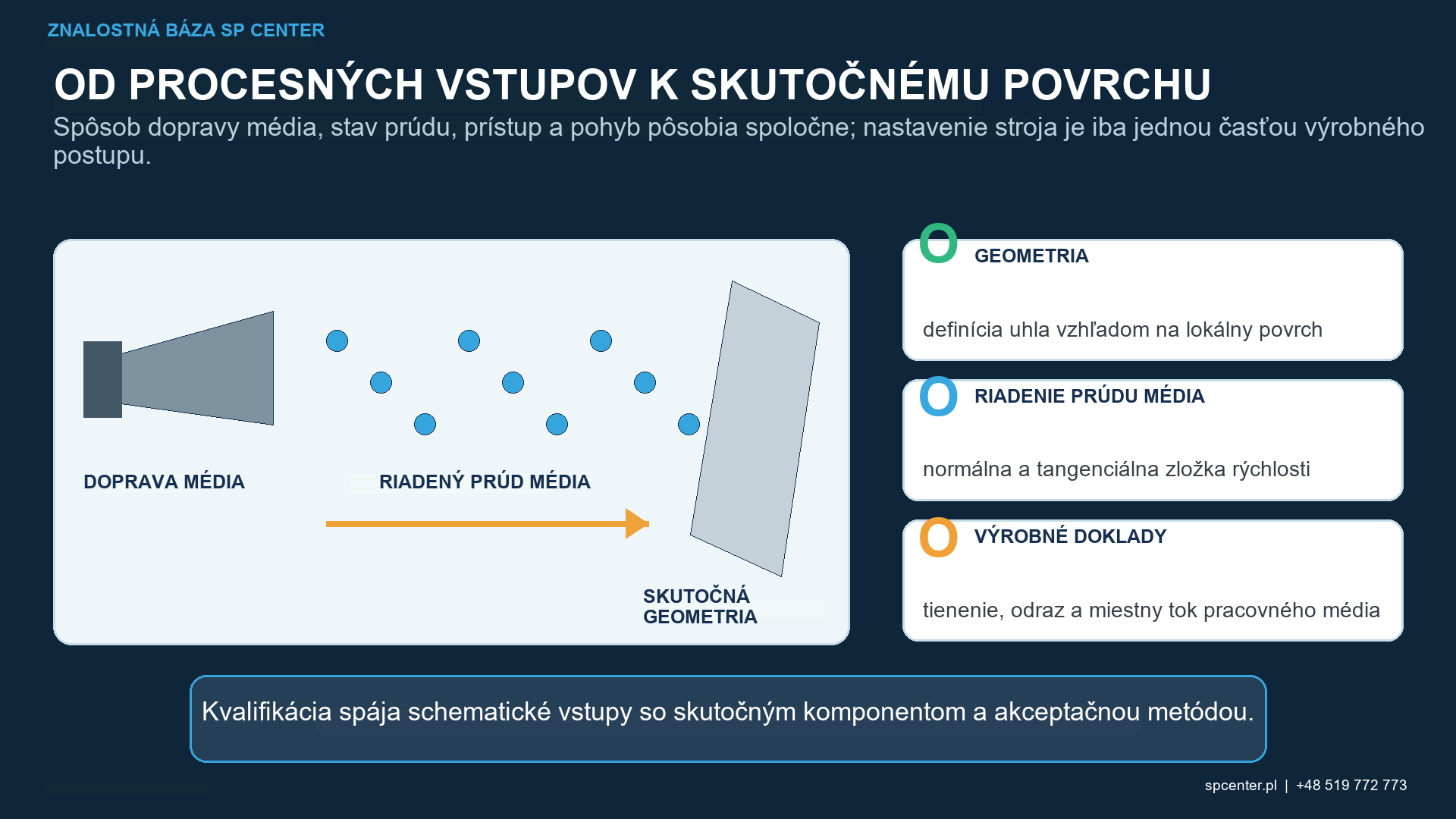

Ako by sa mal definovať uhol nárazu?
| Termín | Kontrolovaný význam | Typická nejednoznačnosť |
|---|---|---|
| Orientácia trysky alebo nástroja | Smer súradnicového systému trysky, rúrky, deflektora alebo kolesa vzhľadom na referenčný bod komponentu | Nie je to nevyhnutne stredná trajektória častíc na povrchu |
| Lokálna normála povrchu | Kolmý smer v hodnotenom bode | Mení sa plynule na zakrivených alebo zaoblených povrchoch |
| Lokálny uhol dopadu | Uhol medzi trajektóriou prichádzajúcich častíc a stanovenou lokálnou referenčnou hodnotou povrchu | Uhol k rovine a uhol k kolmici sa pripočítajú k stupňom 90 |
| Uhlové rozloženie | Rozsah trajektórií častíc v použiteľnom prúde | Skutočný prúd nie je jeden ideálny lúč |
| Odstup | Vzdialenosť meraná medzi definovaným zariadením a referenciami komponentov | Nominálna hodnota sa môže meniť v rámci zakriveného prvku |
| Tok častíc | Častice alebo hmota média dosahujúca lokálnu oblasť v priebehu času | Tok strojového média nepreukazuje lokálne dodávanie na zatienený povrch |
Tabuľka 1. Geometria musí byť definovaná predtým, ako je možné špecifikovať, zmerať alebo porovnať uhol.
Niektoré dokumenty vyjadrujú uhol od roviny povrchu; iné používajú normálu povrchu. Uvedená hodnota je preto neúplná bez jej odkazu. Na polomere, koreni zuba, otvore alebo čepeli sa lokálna normála mení z bodu na bod. Pevná orientácia trysky môže následne generovať rozsah lokálnych uhlov nárazu.
Prečo sa normálové a šikmé nárazy líšia?
Pre idealizovanú trajektóriu možno rýchlosť častíc rozdeliť na zložky normálové a tangenciálne k lokálnemu povrchu. Šikmejšia trajektória vo všeobecnosti znižuje normálovú zložku a zvyšuje relatívnu tangenciálnu zložku. Skutočná deformácia závisí aj od veľkosti, tvaru, tvrdosti a rýchlosti častíc; materiálu a tepelného spracovania; reštitúcie a trenia; stavu povrchu; uhlového rozptylu; lokálneho toku; a opakovaných nárazov.
Tento rozklad vysvetľuje, prečo sa môže meniť tvar vtlačku, smerové značenie, drsnosť a miera pokrytia. Samotný systém nepredpovedá Almenovu intenzitu, hĺbku zvyškového napätia, poškodenie povrchu ani únavové vlastnosti. Tieto výstupy vyžadujú metódy a doklady použité pre skutočný proces a komponent.
Ako súvisí uhol nárazu s Almenovou intenzitou?
Almenov systém charakterizuje intenzitu guľôčkovania prostredníctvom odozvy predpísaného pásika v určenom držiaku a konfigurácii prúdu. SAE J442 stanovuje požiadavky na nástroje na určovanie intenzity a SAE J443 postup na jej odvodenie a overenie. Zmena orientácie prúdu vzhľadom na pásik môže zmeniť jeho odozvu.
Zhodný výsledok Almenovho systému na jednom mieste overenia nedokazuje, že každý zakrivený, zapustený alebo maskovaný povrch komponentu prijíma rovnakú trajektóriu alebo lokálny tok častíc. Overenie intenzity, prístup ku komponentu, pokrytie a doklady o zvyškovom napätí uchovávajte ako samostatné úrovne kontroly.
Prečo tieňovanie a pokrytie nie sú len problémom času expozície?
Povrch môže zostať neúplne pokrytý, pretože prúd je blokovaný, prichádza s nevhodnou geometriou alebo poskytuje nedostatočný lokálny tok. Predĺžený čas môže pridať nárazy do prístupných oblastí bez dosiahnutia skrytého prvku. Reakcia sa musí zamerať na skutočnú geometriu, a nie automaticky zvyšovať expozíciu.
| Pozorovaný výsledok | Otázka o geometrii | Kontrolovaná odozva |
|---|---|---|
| Otvorená plocha pokrytá; zahĺbené zaoblenie neúplné | Môžu užitočné trajektórie dosiahnuť celé špecifikované zaoblenie? | Revidovať smer, nástroje, pohyb dielu alebo médiá v rámci autorizovanej vývojového postupu |
| Zmeny pokrytia okolo valca | Menia sa lokálny uhol, odstup a stopa počas rotácie? | Orientácia súradníc, rotácia, posuv, prekrytie a expozícia |
| Neúplný pás vedľa masky | Vytvára okraj masky nezamýšľaný tieň alebo odrazovú zónu? | Prepracovať hranicu a prekvalifikovať príslušnú konfiguráciu |
| Smerové označenie alebo posun drsnosti | Zmenila sa tangenciálna interakcia alebo uhlové rozpätie? | Zadržte dotknuté výrobky a posúďte zariadenie, dráhu, pracovné médium a prijatie povrchu |
| Opakovateľné posunutie vzoru | Pohybovala sa poloha vzťažného bodu, upínacieho prípravku, trysky, deflektora alebo programu? | Použite reakčný plán; nekompenzujte iba časom expozície |
Tabuľka 2. Vzory pokrytia môžu odhaliť zmeny geometrie alebo zariadenia, ale usporiadanie sa riadi schváleným reakčným plánom.
Ktoré geometrické premenné sa musia kontrolovať spoločne?
Poloha trysky môže súčasne zmeniť uhol, odstup, plochu a lokálny tok. Na zakrivených častiach môže udržiavanie jednej vzdialenosti stroja stále zmeniť lokálny geometrický vzťah. Kvalifikovaný procesný postup preto spája vzťažný bod komponentu, upínací prípravok, súradnice nástroja, použiteľný prúd, dráhu, rotáciu, posuv, prekrytie a expozíciu.
Pri pneumatickom zariadení sú dôležité stav a ustavenie dýzy alebo nadstavca. Pri zariadení s metacím kolesom tvorí kvalifikovaný vrhací obrazec, stav kolesa a poloha súčiastky odlišný systém dopravy média. Nastavenia oboch systémov nie sú priamo zameniteľné.
| Funkcia | Problém s prístupom | Zameranie vývoja |
|---|---|---|
| Koreň ozubeného kolesa | Susedné zuby obmedzujú zorné pole na obe strany zaoblenia | Veľkosť média, smery podávania, indexovanie a pokrytie špecifické pre koreň |
| Úzke zaoblenie alebo rameno | Susedná plocha mení lokálnu normálu a môže blokovať prúd | Viaceré orientácie, sledovanie dráhy a kontrola hraníc |
| Vnútorný priemer | Externé podávanie nemusí generovať vhodné vnútorné trajektórie | Kvalifikovaná lanceta, deflektor alebo nástroj s vnútorným otočením |
| Priečny otvor, drážka alebo vrecko | Odraz, retencia a tieňovanie môžu koexistujú | Vyhradené nástroje, postupnosť, čistenie a doklady na úrovni prvkov |
| Zakrivený povrch hriadeľa alebo čepele | Uhol, odstup a stopa sa menia pozdĺž pevnej dráhy | Koordinovaná orientácia nástroja, posuv a pohyb komponentu |
Tabuľka 3. Najmenej prístupný špecifikovaný prvok, nie najľahšie viditeľná plocha, riadi vývoj prístupu.

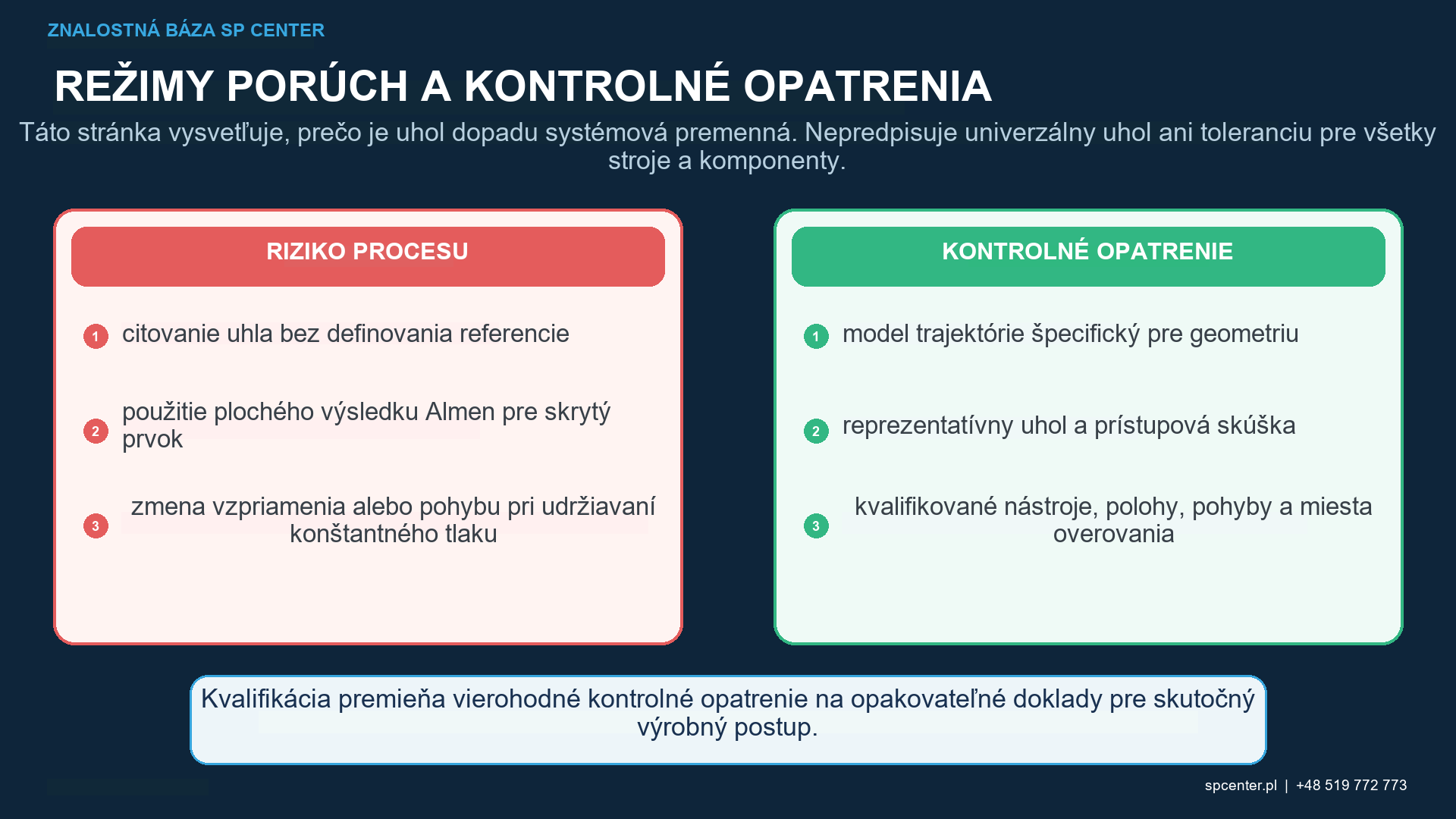

Aké povrchové riziká môže vytvoriť nevhodný uhol?
Šikmá interakcia môže zmeniť tvar vtlačku, smerovú textúru a drsnosť. Odraz môže sústrediť nárazy inde alebo preniesť médium do chránenej oblasti. Hrany, tenké steny, povlaky, obrábané uloženie a vysoko upravené povrchy môžu vyžadovať limity špecifické pre daný prvok, maskovanie a kontrolu.
Neodvodzujte ekvivalentný profil zvyškového napätia z podobných nominálnych nastavení stroja alebo len z pokrytia. Ak návrh vyžaduje výsledok zvyškového napätia, drsnosti, rozmerov alebo únavy, použite autorizovanú metódu validácie a akceptácie špecifickú pre daný komponent.

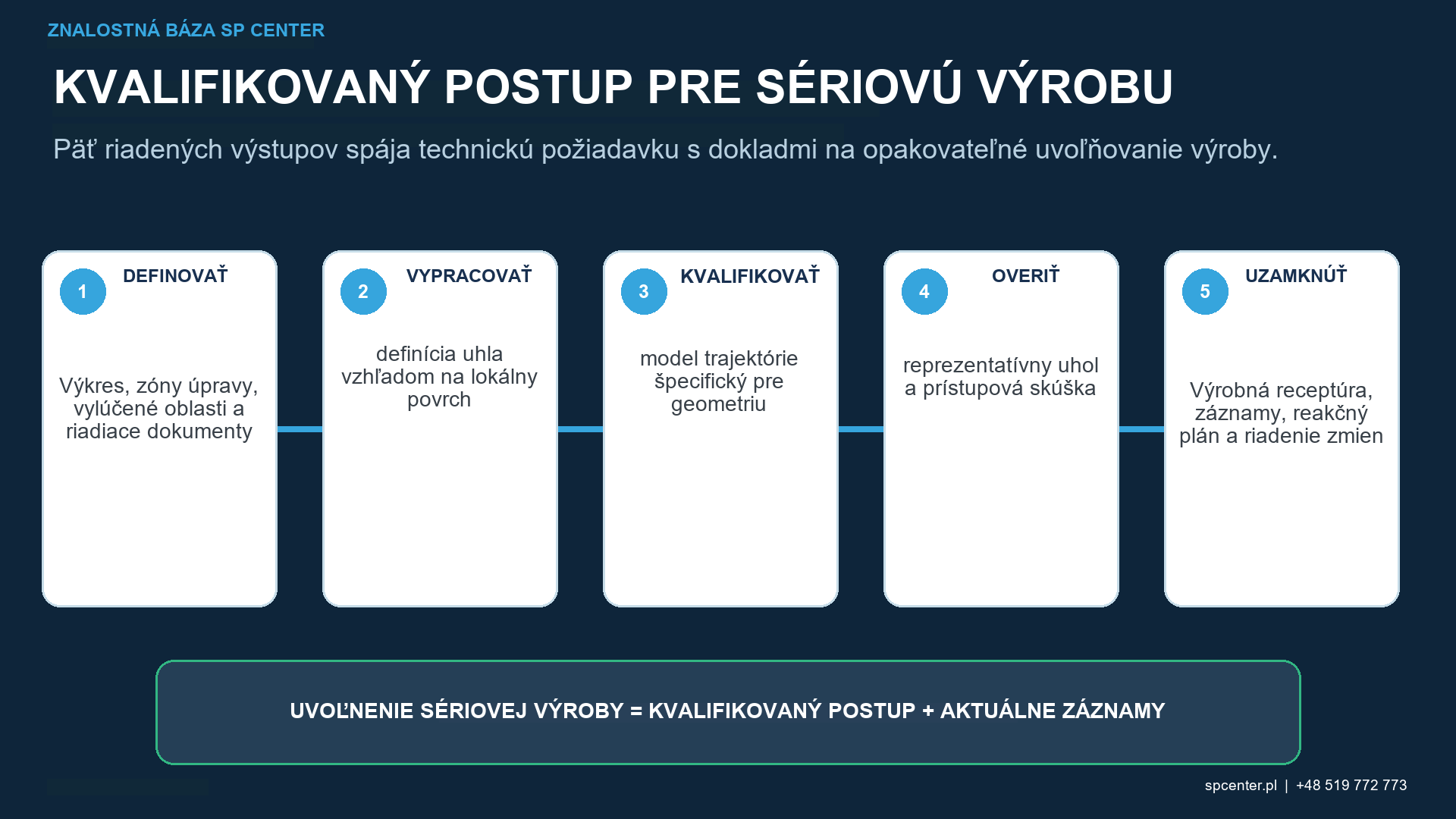

Ako by sa mala kvalifikovať geometria uhla nárazu?
| Fáza kvalifikácie | Požadovaný výstup | Hranica dokladov |
|---|---|---|
| Definícia požiadaviek | Mapa úprav/vylúčení, kritické prvky, konvencia uhlov, vzťažný bod a použité limity | Samostatná hodnota uhla nie je úplnou požiadavkou |
| Reprezentatívna skúška prístupu | Skutočná alebo autorizovaná reprezentatívna geometria, nástroje, médiá a miesta s najhorším prístupom | Otvorený kupón nemôže preukázať skrytý prvok |
| Kvalifikácia prúdu | Platné overenie krivky nasýtenia a intenzity pre príslušné nastavenie | Almenova odozva nie je pokrytie komponentu ani mapa zvyškového napätia |
| Prijatie komponentu | Schválená metóda pokrytia plus kontroly povrchu, poškodenia, čistoty a rozmerov podľa použitia | Úplné pokrytie nepreukazuje identický profil podpovrchového napätia |
| Riadenie výroby | Uzamknutý program, súradnice, upínací prvok, odstup, údržba, monitorované premenné a reakcia plán | Automatizácia opakuje naprogramovanú cestu, či už správnu alebo nesprávnu |
| Kontrola zmien | Spúšťač hodnotenia a rekvalifikácie pre zmeny geometrie, zariadenia, programu, nástrojov, médií alebo akceptácie | Predchádzajúce doklady nie sú automaticky prenosné |
Tabuľka 4. Kvalifikácia spája geometriu stroja s dokladmi na úrovni komponentov a riadenou sériovou výrobou.
Čo patrí do záznamu riadeného procesu?
- Revízia dielu a výkresu, materiál, tepelné spracovanie a stav vstupného povrchu.
- Zóny spracovania, prechodu, vylúčenia a masky plus kritické a najmenej dostupné overovacie miesta.
- Uhlová konvencia, prvkom komponentu, upínacím prípravkom, polohou nástroja, odstupom, dráhou, rotáciou/posuvom, prekrytím a revíziou programu.
- Konfigurácia zariadenia, trysky/deflektora alebo kolesa, identita a stav pracovného média, hmotnostný prietok a monitorované premenné.
- Platné záznamy o nasýtení/intenzite a schválené výsledky pokrytia komponentov, povrchu, čistoty a rozmerov.
- Údržba, alarmy, nezhody, autorizované úpravy, kontroly zmien a sledovateľnosť konečného uvoľnenia.
Čo je uhol nárazu pri guľôčkovaní?
Je to smer prichádzajúcej častice vzhľadom na jasne stanovenú lokálnu referenčnú hodnotu povrchu v bode nárazu. Požiadavka musí uvádzať, či sa uhol meria od roviny povrchu alebo od kolmice povrchu.
Sú stupne 90 vždy najlepším uhlom guľôčkovania?
Nie. Konvencia môže byť nejednoznačná a skutočné diely vyžadujú kvalifikovaný prístup, pokrytie a stav povrchu. Neexistuje univerzálny optimálny uhol pre každý materiál, prvok, médium a stroj.
Znižuje šikmý náraz intenzitu?
Zmena orientácie prúdu vzhľadom na Almenov prúžok môže zmeniť nameranú odozvu, ale samotný uhol nie je kompletným procesným modelom. Overte intenzitu pomocou odkazovaného Almenovho postupu v príslušnej konfigurácii.
Dokazuje správna Almenova intenzita, že uhol nárazu komponentu je prijateľný?
Nie. Overuje štandardizovanú odozvu prúžku pre definované nastavenie. Lokálna trajektória, tok, pokrytie a akceptácia povrchu na zakrivených alebo zapustených prvkoch komponentu vyžadujú samostatný doklad.
Môže dlhšia expozícia opraviť nesprávny uhol nárazu?
Nie, keď je kritický povrch geometricky blokovaný alebo prijíma nevhodné trajektórie. Dlhšia expozícia môže nadmerne ošetriť otvorené oblasti, zatiaľ čo zatienený prvok zostane neúplný.
Ktoré premenné musia byť kontrolované uhlom nárazu?
Minimálne skontrolujte nulový bod a upínací prípravok, orientáciu nástroja, odstup, stopu prúdu, tok média a hmoty, pohyb komponentu, dráhu, prekrytie, maskovanie, expozíciu a overovacie miesta.
Môže robot zaručiť rovnomerné guľôčkovanie?
Nie. Robot dokáže opakovať riadenú dráhu, ale rovnomernosť stále závisí od kalibrovaných súradníc, opakovateľnosti upínacieho prípravku, stavu nástroja, správania prúdu, geometrie komponentu a validovanej kontroly.
Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?
Poskytnite riadený výkres a revíziu, materiál a tepelné spracovanie, zóny spracovania a vylúčenia, riadiace špecifikácie, požiadavky na intenzitu a pokrytie, geometriu, množstvá, povrchové a rozmerové limity a požadované záznamy.
Kľúčové poznatky
- Uveďte, či sa uhol nárazu vzťahuje na rovinu povrchu alebo na kolmicu.
- Rozlišujte nominálnu orientáciu trysky od lokálnej trajektórie častíc.
- Riaďte orientáciu, odstup, stopu, upínací prípravok, tok média a pohyb ako jeden systém.
- Overte pokrytie na kritických a najmenej prístupných špecifikovaných povrchoch.
- Nepovažujte Almenovu intenzitu za dôkaz prístupu ku komponentom alebo zvyškového napätia.
- Skontrolujte zmeny geometrie, programu, nástrojov a zariadení prostredníctvom schválenej cesty kontroly zmien.
