Kąt uderzenia opisuje kierunek docierania cząstek względem miejscowej powierzchni części. Zmiana orientacji dyszy, położenia części lub miejscowej krzywizny może zmienić normalne i styczne oddziaływanie, przebieg uzyskiwania pokrycia oraz stan powierzchni, nawet jeśli nominalne parametry medium i nastawy maszyny pozostają niezmienione. Nie istnieje jeden uniwersalny „prawidłowy kąt”; dopuszczalna jest geometria zakwalifikowana dla określonej powierzchni i konfiguracji produkcyjnej.

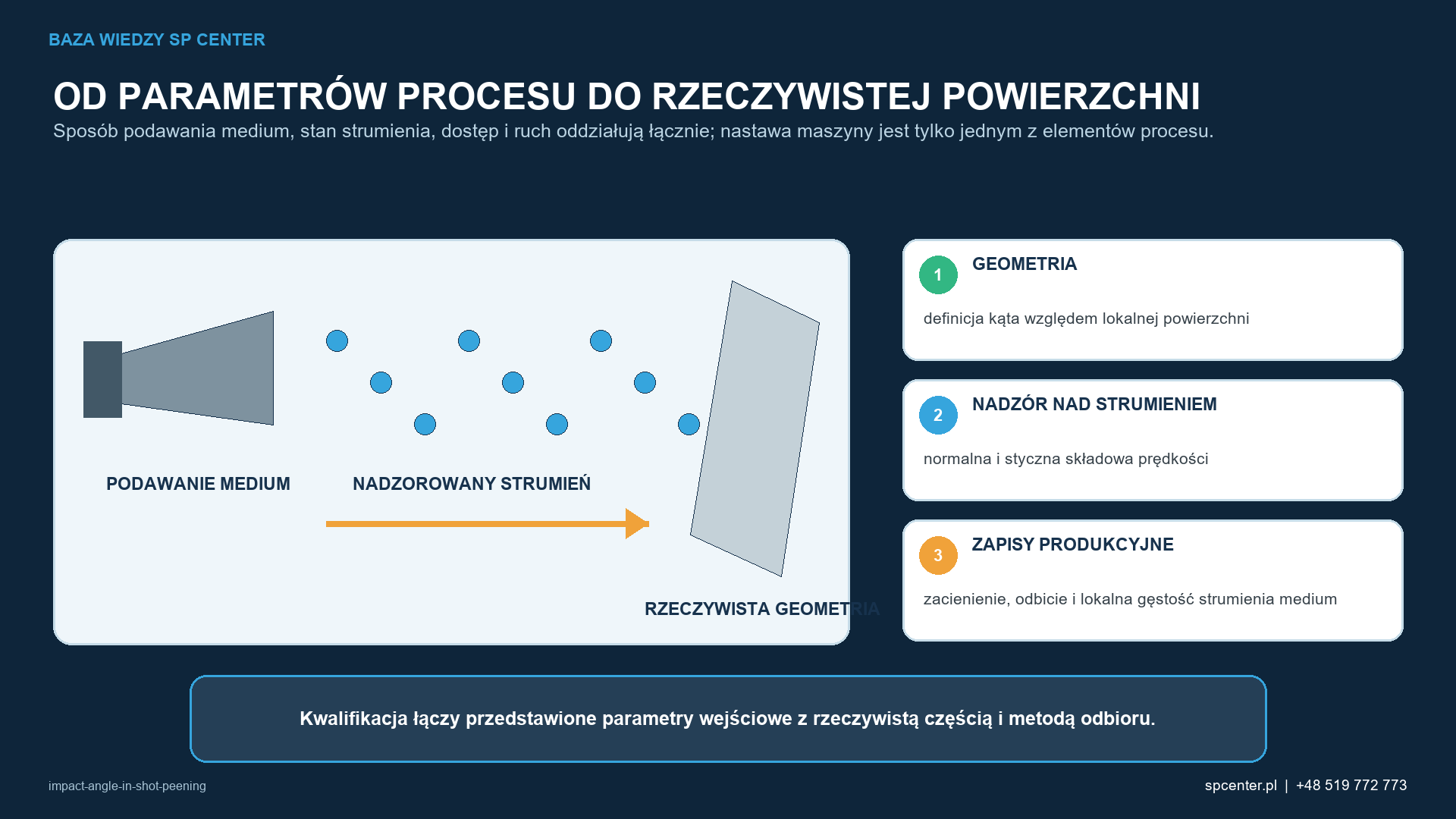

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kąta uderzenia podczas kulowania. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Co inżynierowie powinni wiedzieć o konieczności zdefiniowania kąta przed omówieniem jego wpływu?
Kąt dyszy jest nastawą maszyny. Lokalny kąt uderzenia w każdym punkcie zależy od toru cząstki i miejscowej normalnej do powierzchni. Na części zakrzywionej, zagłębionej lub poruszającej się jedno stałe ustawienie dyszy może powodować występowanie różnych lokalnych kątów. Opublikowane lub umowne wartości kąta są niejednoznaczne, jeżeli nie wskazano ich odniesienia — płaszczyzny powierzchni, normalnej do powierzchni, osi dyszy lub zmierzonego kierunku strumienia.
| Termin | Znaczenie | Ryzyko podlegające kontroli |
|---|---|---|
| Orientacja dyszy | Kierunek układu współrzędnych dyszy/narzędzia. | Może nie odpowiadać średniej trajektorii cząstek ani lokalnemu kierunkowi uderzenia. |
| Lokalna normalna do powierzchni | Kierunek prostopadły w ocenianym punkcie powierzchni. | Zmienia się w sposób ciągły na zakrzywionej geometrii. |
| Lokalny kąt uderzenia | Kąt między trajektorią padającą a określonym odniesieniem powierzchni. | Należy podać przyjętą konwencję; kąt względem płaszczyzny i kąt względem normalnej są kątami dopełniającymi. |
| Rozkład kątowy | Zakres trajektorii w rzeczywistym strumieniu. | Strumień nie musi być pojedynczym idealnym promieniem. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Pojęcia geometryczne muszą zostać zdefiniowane, zanim będzie można kontrolować kąt.
OSTRZEŻENIE DOTYCZĄCE OZNACZENIA W niektórych dokumentach kąt podaje się względem płaszczyzny powierzchni, a w innych względem normalnej do powierzchni. Nie wolno przeliczać ani porównywać wartości bez potwierdzenia przyjętej konwencji.
Dlaczego uderzenia zbliżone do prostopadłych różnią się od uderzeń ukośnych?
Dla wyidealizowanej cząstki prędkość można rozłożyć na składową normalną i styczną do lokalnej powierzchni. Bardziej ukośny tor zwykle zmniejsza składową normalną i zwiększa względną składową styczną. Rzeczywista odpowiedź zależy również od kształtu medium, współczynnika restytucji, tarcia, zachowania materiału, stanu powierzchni i powtarzających się uderzeń; prosta składowa trygonometryczna nie stanowi kompletnego modelu procesu.
- Uderzenie bardziej zbliżone do prostopadłego: możliwy wpływ na proces: inna reakcja na wgniatanie i odkształcenie plastyczne; nie należy automatycznie wnioskować: gwarantowanego profilu naprężeń szczątkowych ani większej trwałości zmęczeniowej.
- Uderzenie bardziej ukośne: możliwy wpływ na proces: inny ślad, ślady styczne i tempo uzyskiwania pokrycia powierzchni; nie należy automatycznie wnioskować: że proces jest nieakceptowalny bez wyników badań i zapisów dotyczących części.
- Szerszy rozrzut kątowy: Możliwy wpływ na proces: Większe zróżnicowanie na całym obszarze obróbki. Nie należy automatycznie wnioskować: Że nominalny kąt dyszy odpowiada kątowi każdego uderzenia.
- Ograniczona linia widzenia: możliwy skutek dla procesu: mniejsza gęstość strumienia cząstek lub brak dostępu do miejsca krytycznego; nie należy automatycznie zakładać, że dłuższa ekspozycja skoryguje geometrię.
Tabela 2. Geometria uderzenia wpływa na wynik dotyczący powierzchni, lecz sama go nie określa.
Co inżynierowie powinni wiedzieć o kącie uderzenia i intensywności Almena?
Intensywność Almena charakteryzuje reakcję płytki badawczej zamocowanej w określonym uchwycie i ustawionej względem strumienia w określonej konfiguracji. Zmiana orientacji strumienia względem płytki może zmienić wynik pomiaru. Z kolei zgodny wynik uzyskany na płytce w jednym miejscu nie dowodzi, że każda zakrzywiona lub zagłębiona powierzchnia elementu podlega działaniu takiej samej geometrii lokalnej, strumienia cząstek ani warunków mechanicznych.
- Kontroluj położenie uchwytu, orientację i miejsce weryfikacji.
- Nie wykorzystuj ponownie krzywej nasycenia dla istotnie odmiennej geometrii bez zatwierdzonej podstawy.
- Należy rozróżniać reakcję płytki, dostęp do części, pokrycie oraz wyniki dotyczące naprężeń szczątkowych.
- Istotne zmiany dyszy, deflektora, przyrządu mocującego lub ruchu należy traktować jako zmiany kontrolowane.
Co inżynierowie powinni wiedzieć o pokryciu powierzchni, dostępie i zacienieniu?
Pokrycie powierzchni może być niepełne, ponieważ strumień jest blokowany przez geometrię, dociera do powierzchni pod niewłaściwym kątem lub zapewnia zbyt mały strumień cząstek. Zacienienie nie jest zatem wyłącznie problemem czasu ekspozycji. Wydłużenie czasu może zwiększyć liczbę uderzeń na powierzchniach odsłoniętych, podczas gdy niedostępna cecha nadal pozostanie nieobrobiona.
| Zaobserwowany stan | Prawdopodobne zagadnienie geometryczne | Odpowiedź inżynieryjna |
|---|---|---|
| Powierzchnia otwarta obrobiona w całości; zaokrąglenie obrobione niecałkowicie | Czy tory lotu cząstek mogą wejść do zagłębienia? | Zmień kierunek podawania medium, ruch części, oprzyrządowanie lub maskowanie. |
| Pokrycie powierzchni zmienia się na obwodzie cylindra | Czy wraz z obrotem i posuwem zmieniają się lokalny kąt uderzenia i odległość dyszy od powierzchni? | Koordynować tor ruchu, orientację, obrót i ekspozycję. |
| Niepełne odwzorowanie granicy w pobliżu maskowania | Czy osłona tworzy niezamierzony obszar zacieniony? | Zmienić konstrukcję krawędzi maskowania, kierunek lub kolejność i ponownie zwalidować. |
| Powtarzające się przesunięcie wzoru | Czy zmieniło się położenie dyszy, deflektora lub przyrządu mocującego? | Zabezpiecz wyrób, skontroluj układ podawania i postępuj zgodnie z planem reakcji. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 3. Dowody pokrycia powierzchni należy oceniać na określonych powierzchniach o najtrudniejszym dostępie.
Wymagania te oznaczają, że model trajektorii właściwy dla danej geometrii, reprezentatywna próba kąta i dostępu, zakwalifikowane oprzyrządowanie, położenie, ruch oraz miejsca weryfikacji muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.
Co inżynierowie powinni wiedzieć o tym, że położenie dyszy, odległość robocza i ruch tworzą jeden układ?
Zmiana położenia dyszy może jednocześnie zmienić kąt uderzenia, odległość dyszy od powierzchni, obszar oddziaływania i miejscowy strumień cząstek. Odległość od powierzchni może się również zmieniać na powierzchniach zakrzywionych, jeżeli tor ruchu nie kompensuje geometrii. Program robota jest więc częścią definicji procesu, a nie tylko ułatwieniem produkcyjnym.
| Zmienna | Co musi podlegać kontroli | Typowy mechanizm zmiany |
|---|---|---|
| Orientacja | Kąt narzędzia względem bazy elementu i powierzchni lokalnej. | Zmiana programu, dryft wzorcowania lub nieprawidłowa konfiguracja. |
| Odległość dyszy od powierzchni | Określona odległość wzdłuż właściwej geometrycznej linii odniesienia. | Zmienność uchwytu, błąd ścieżki lub różnica między rodzinami części. |
| Posuw / obrót | Prędkość, kierunek, nakładanie się przejść i sekwencja. | Błąd programu procesu, zmiana parametrów pracy osi lub czasu. |
| Baza części | Powtarzalne położenie i orientacja w uchwycie. | Zużycie uchwytu, zanieczyszczenia na powierzchni osadzenia lub błąd załadunku. |
| Obszar oddziaływania strumienia | Położenie i użyteczny obszar obróbki na części. | Zużycie dyszy, przemieszczenie deflektora lub przesunięcie pola strumienia śrutu z wirnika. |
Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 4. Zmienne geometryczne oddziałują wzajemnie i powinny być kwalifikowane łącznie.
Co inżynierowie powinni wiedzieć o geometriach krytycznych?
| Cecha | Główne wyzwanie | Przedmiot opracowania |
|---|---|---|
| Podstawa zęba koła zębatego | Sąsiednie zęby ograniczają bezpośredni dostęp strumienia do zaokrąglenia przejściowego. | Rozmiar śrutu, kierunki podawania, obrót/indeksowanie oraz pokrycie u podstawy. |
| Wąski promień przejścia lub odsadzenie | Strefa przejściowa zmienia kierunek lokalnej normalnej i może być zasłonięta przez sąsiednią powierzchnię. | Wiele orientacji, prowadzenie po trajektorii i kontrola granic. |
| Średnica wewnętrzna | Zewnętrzny sposób podawania medium może nie zapewniać użytecznych torów jego ruchu wewnątrz części. | Zakwalifikowana lanca, deflektor lub obrotowe narzędzie wewnętrzne. |
| Otwór poprzeczny / rowek | Lokalne zagłębienie może zatrzymywać, zasłaniać lub przekierowywać cząstki. | Specjalne oprzyrządowanie, sekwencja, czyszczenie i dokumentacja potwierdzająca stan elementu. |
| Zakrzywiona powierzchnia wału | W obrębie stałego obszaru oddziaływania zmieniają się lokalny kąt i odległość dyszy od powierzchni. | Koordynacja obrotu i posuwu oraz weryfikacja równomierności. |
Tabela 4. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 5. O opracowaniu geometrii decyduje cecha krytyczna pod względem zmęczeniowym, a nie najłatwiej widoczna powierzchnia.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o stanie powierzchni i dowodach dotyczących naprężeń szczątkowych?
Oddziaływanie pod kątem może zmieniać kształt odcisków, kierunkowość śladów i chropowatość. Nie należy zakładać, że podobny nominalny zestaw nastaw maszyny przy innej geometrii lokalnej utworzy identyczny profil naprężeń szczątkowych. Gdy integralność powierzchni lub głębokość zalegania naprężeń szczątkowych stanowi wymaganie projektowe, należy ją ocenić metodą właściwą dla danej części i przywołaną w wymaganiach; płytka Almena nie jest mapą naprężeń szczątkowych.
GRANICA ZAKRESU DOKUMENTACJI POTWIERDZAJĄCEJ Nie podano tu uniwersalnego kąta minimalnego, zmiany chropowatości ani niekorzystnego wpływu na naprężenia szczątkowe. Należy stosować wyłącznie wartości graniczne i korelacje poparte nadrzędną specyfikacją lub zatwierdzonymi danymi kwalifikacyjnymi.
Co inżynierowie powinni wiedzieć o dającym się rzetelnie uzasadnić przebiegu rozwoju procesu?

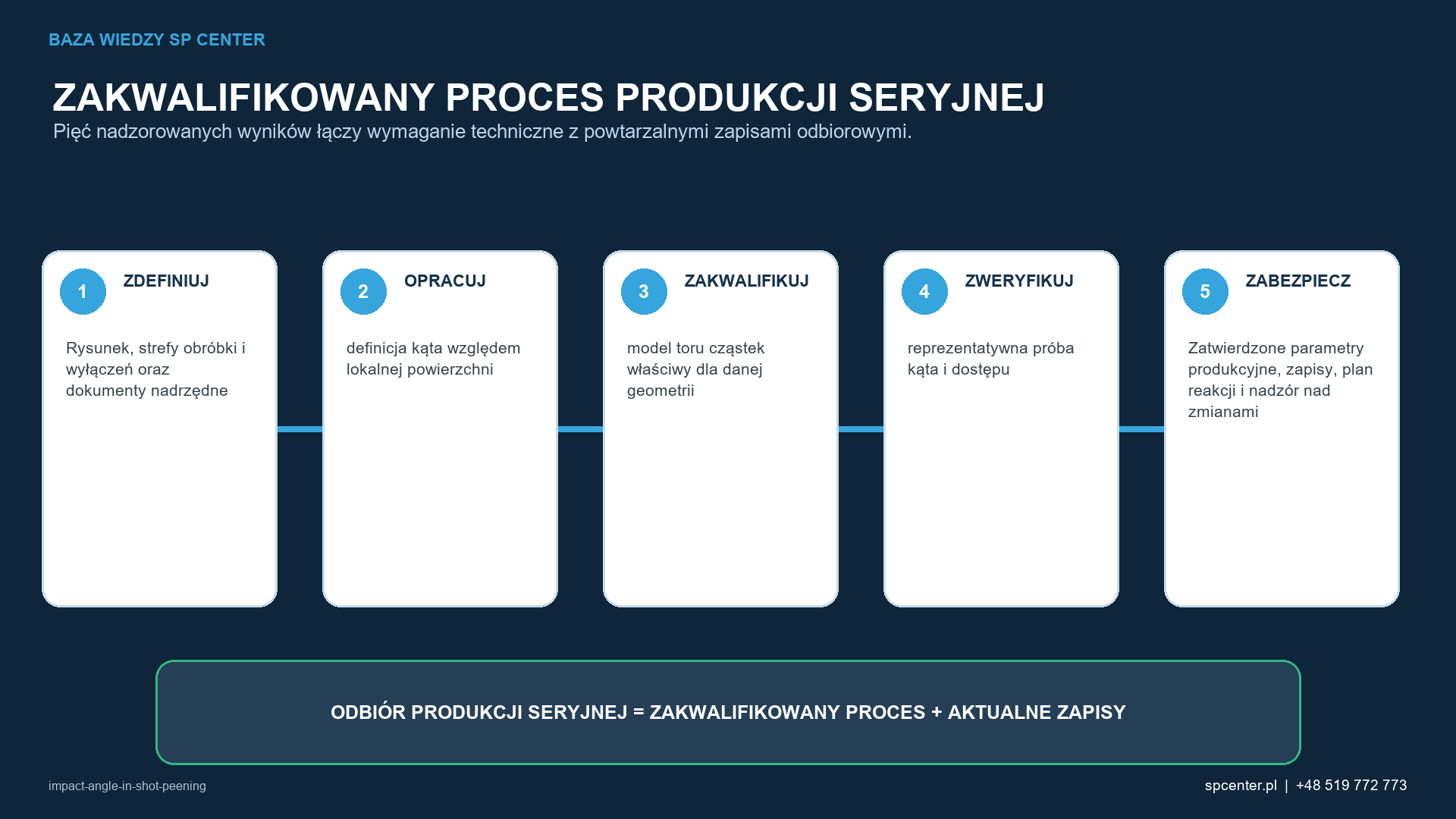

- 1. Zdefiniowanie powierzchni krytycznych: Wymagany wynik: kontrolowane obszary obróbki, wyłączenia i miejsca o najtrudniejszym dostępie.
- 2. Określenie sposobu definiowania kąta: Wymagany wynik: płaszczyzna odniesienia/normalna, baza i obowiązująca tolerancja.
- 3. Opracowanie geometrii oddziaływania strumienia: Wymagany wynik: dysza/narzędzie, odległość robocza, ścieżka, ruch części, maskowanie i kolejność.
- 4. Ustalenie odpowiedzi na działanie strumienia: Wymagany wynik: krzywa nasycenia i weryfikacja intensywności w odpowiedniej konfiguracji.
- 5. Weryfikacja pokrycia części: Wymagany wynik: dowody z miejsc krytycznych, zagłębionych i granicznych.
- 6. Ocena stanu części: Wymagany wynik: integralność powierzchni, wymiary i wszelkie wymagane dowody dotyczące naprężeń szczątkowych.
- 7. Ustalenie i monitorowanie procesu: Wymagany wynik: program procesu, oprzyrządowanie, wzorcowanie, konserwacja, zapisy i plan reakcji.
Tabela 6. Kwalifikacja łączy geometrię maszyny z wynikami badań i zapisami dotyczącymi elementu.
Jak zakwalifikować kąt uderzenia i określić wymagania wynikające z geometrii strumienia?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kąta uderzenia podczas kulowania i znaczenia geometrii strumienia przegląd techniczny powinien obejmować definicję kąta względem lokalnej powierzchni, składowe normalną i styczną prędkości, zacienienie, odbicie oraz lokalne natężenie strumienia medium. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.

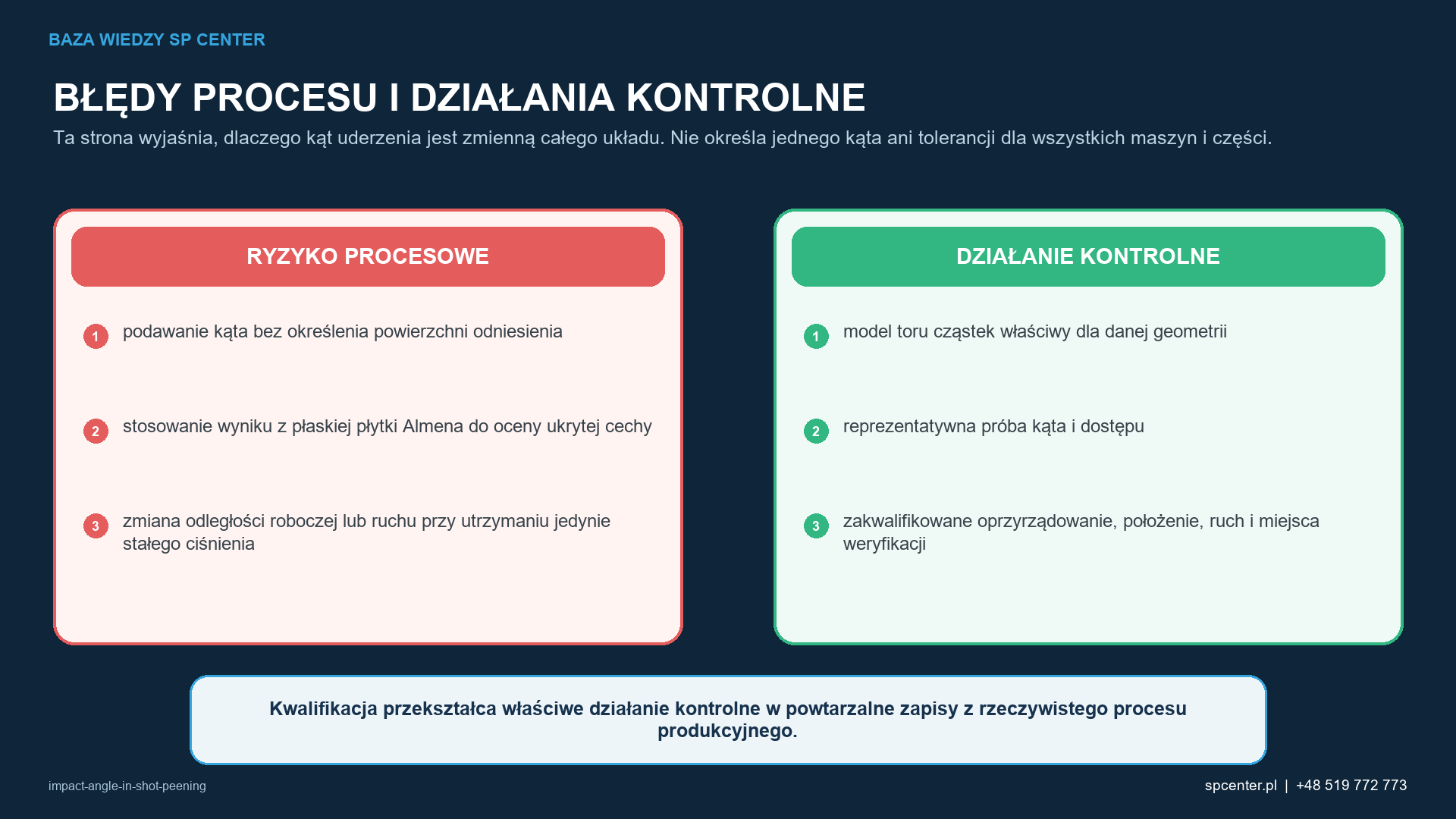

Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: podawanie kąta bez zdefiniowania układu odniesienia, wykorzystywanie wyniku z płaskiej płytki Almena dla ukrytego elementu geometrii oraz zmianę odległości roboczej lub ruchu przy utrzymywaniu stałego wyłącznie ciśnienia. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do definicji kąta względem lokalnej powierzchni oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 5. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kąta uderzenia podczas kulowania — znaczenia geometrii strumienia — wymagają sprostowania?
SPRAWDŹ „Prawidłowa intensywność oznacza, że kąt dyszy nie ma znaczenia”. Fałsz; lokalna geometria oddziaływania strumienia na powierzchnie części może być inna niż na płytkę.
SPRAWDŹ „Dłuższa ekspozycja koryguje niewłaściwy kąt”. Niekoniecznie; zacienienie lub zablokowane tory cząstek mogą się utrzymywać.
SPRAWDŹ „Kąt 90° jest zawsze najlepszy”. Fałsz; sposób definiowania kąta może być niejasny, a rzeczywiste części wymagają dostępu potwierdzonego w ramach kwalifikacji.
SPRAWDŹ „Ruch robota gwarantuje równomierną obróbkę”. Fałsz; automatyzacja może precyzyjnie powtarzać nieprawidłową ścieżkę.
SPRAWDŹ „Pełne pokrycie dowodzi uzyskania równoważnych naprężeń szczątkowych”. Fałsz; pokrycie i naprężenia podpowierzchniowe stanowią różne dowody.
Często zadawane pytania o kąt uderzenia w kulowaniu — dlaczego geometria strumienia ma znaczenie
Czym jest kąt uderzenia w procesie kulowania?
Kąt uderzenia opisuje kierunek docierania cząstek względem miejscowej powierzchni części. Zmiana orientacji dyszy, położenia części lub miejscowej krzywizny może zmienić normalne i styczne oddziaływanie, przebieg uzyskiwania pokrycia oraz stan powierzchni, nawet jeśli nominalne parametry medium i nastawy maszyny pozostają niezmienione.
Jaki jest najlepszy kąt uderzenia podczas kulowania?
Nie istnieje jeden najlepszy kąt uderzenia podczas kulowania. Dopuszczalny tor zależy od wskazanej cechy, urządzeń, medium, intensywności, pokrycia, stanu powierzchni oraz obowiązujących wymagań procesowych.
Czy ukośne uderzenie zmniejsza intensywność kulowania?
Ukośne uderzenie zmienia składową normalną i styczną prędkości cząstek przy powierzchni. Wynikająca z tego znormalizowana reakcja i wpływ na element muszą zostać wykazane dla rzeczywistej konfiguracji podawania, a nie wywnioskowane wyłącznie na podstawie kąta.
Jakie zmienne wpływają na kąt uderzenia podczas kulowania?
Kąt uderzenia w procesie kulowania zależy od sposobu zdefiniowania kąta względem miejscowej powierzchni, normalnej i stycznej składowej prędkości, zacienienia, odbicia oraz miejscowego natężenia strumienia medium. Technologia produkcyjna musi również kontrolować model trajektorii właściwy dla danej geometrii, reprezentatywny kąt i próbę dostępu, zakwalifikowane oprzyrządowanie, położenie, ruch i miejsca weryfikacji.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność kąta uderzenia podczas kulowania?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł wyjaśnia, dlaczego kąt uderzenia jest zmienną całego systemu. Nie określa uniwersalnego kąta ani tolerancji dla wszystkich maszyn i części.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące kąta uderzenia w kulowaniu?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do kąta uderzenia podczas kulowania?
Mające zastosowanie dokumenty zależą od umowy i części. W niniejszym przewodniku sprawdzono informacje wydawców dotyczące SAE J2441_202511, AMS2430U, ARP7488 i SAE J443_202512, jednak wiążące pozostają wydania przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące kąta uderzenia podczas kulowania?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Należy określić kąt uderzenia względem jednoznacznie zdefiniowanej powierzchni odniesienia.
- Rozróżniaj nominalną orientację dyszy od lokalnego toru cząstek.
- Kontrolować łącznie orientację, odległość roboczą, obszar oddziaływania strumienia, uchwyt i ruch.
- Zweryfikować pokrycie powierzchni w miejscach krytycznych zmęczeniowo i najtrudniej dostępnych.
- Nie uznawaj intensywności Almena za potwierdzenie geometrii elementu ani naprężeń szczątkowych.
- Ponownie ocenić zmiany geometrii materiału w ramach zatwierdzonej procedury nadzoru nad zmianami.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Pokrycie powierzchni w kulowaniu
- Krzywa nasycenia w procesie kulowania: jak wyznaczyć ją prawidłowo?
- Czas ekspozycji w procesie kulowania: jak uniknąć obróbki niedostatecznej i nadmiernej
- Maskowanie przy kulowaniu: ochrona gwintów, otworów i baz pomiarowych
Które źródła techniczne stanowią podstawę tego poradnika?
1. SAE International, SAE J2441_202511, kulowanie.
2. SAE International, AMS2430U, Kulowanie (2018).
3. SAE International, ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania (2018).
4. SAE International, SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
5. SAE International, SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.
6. SAE International, AMS2432E, Kulowanie monitorowane komputerowo (2022).
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
