Krzywa nasycenia przedstawia zależność strzałki ugięcia płytki Almena od kontrolowanej ekspozycji przy jednej określonej konfiguracji strumienia medium. Intensywność uzyskuje się ze strzałki ugięcia odpowiadającej czasowi nasycenia wyznaczonemu zgodnie z przywołaną procedurą SAE J443. Pojedyncza płytka nie wystarcza do wyznaczenia nasycenia, a czasu nasycenia nie wolno mylić z czasem potrzebnym do uzyskania pokrycia powierzchni elementu ani z ekspozycją produkcyjną.

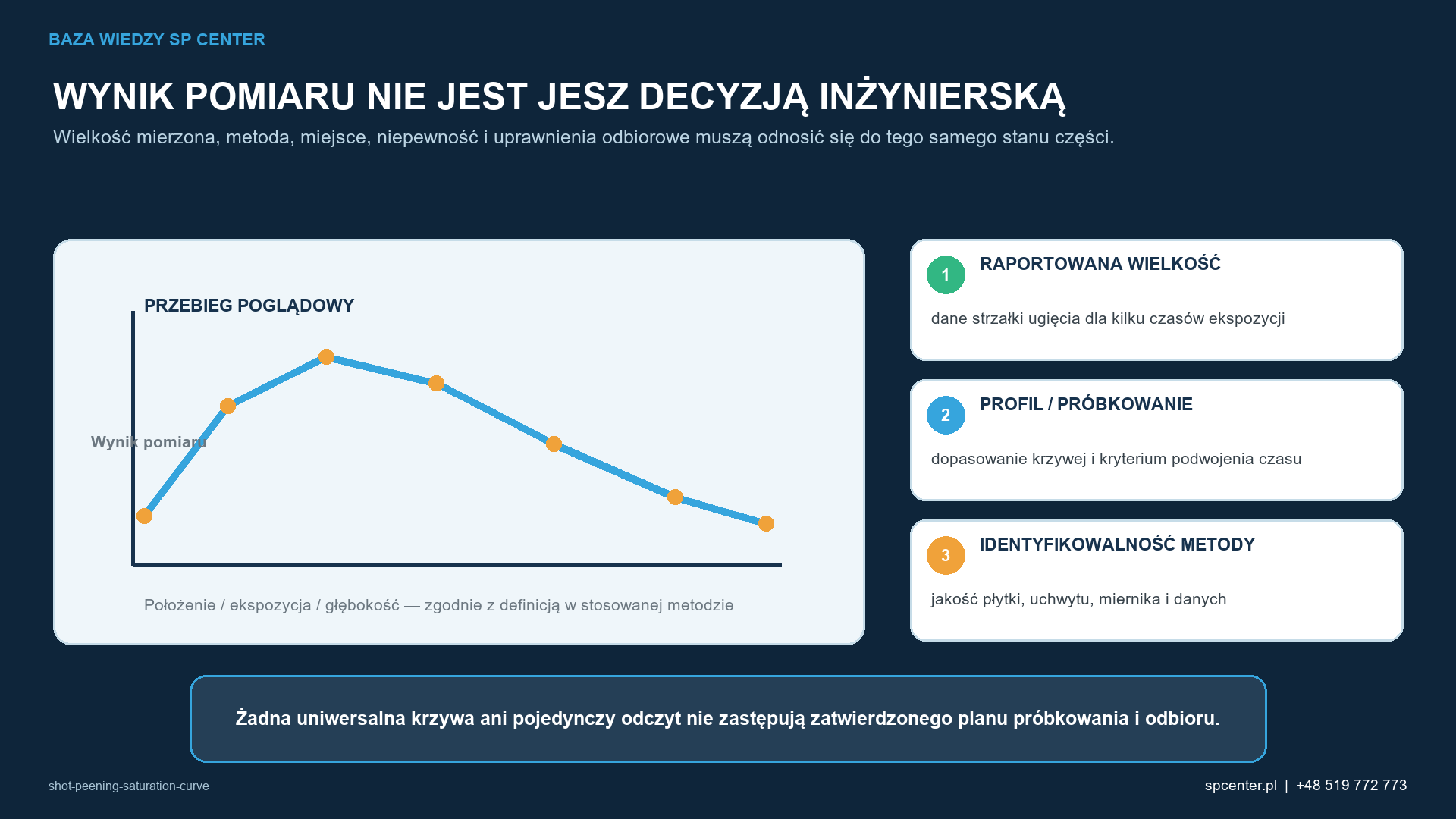

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących krzywej nasycenia w kulowaniu. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Co przedstawia krzywa nasycenia?
Kilka płytek Almena poddaje się różnym, kontrolowanym ekspozycjom, pozostawiając bez zmian odpowiednie zmienne wytwarzania strumienia i sposób zamocowania płytek. Po ekspozycji mierzy się strzałka ugięcia i nanosi ją na wykres w funkcji ekspozycji. Otrzymana krzywa zwykle początkowo szybko rośnie, a następnie zbliża się do bardziej płaskiego obszaru, ponieważ dalsze zwiększanie ekspozycji powoduje stopniowo coraz mniejsze przyrosty strzałki ugięcia.
| Ilość | Znaczenie | Czym nie jest |
|---|---|---|
| Zmienna ekspozycji | Kontrolowany czas, liczba przejść lub równoważna miara zastosowana dla każdej płytki. | Uniwersalny czas pracy maszyny możliwy do przenoszenia między konfiguracjami. |
| Strzałka ugięcia | Zmierzona odpowiedź w postaci krzywizny określonej płytki Almena. | Naprężenia szczątkowe lub odkształcenie części. |
| Czas nasycenia | Ekspozycja spełniająca wymagane kryterium nasycenia. | Automatycznie — czas kulowania w produkcji. |
| Intensywność Almena | Strzałka ugięcia przy wyznaczonym czasie nasycenia, podana wraz z typem płytki. | Ciśnienie, prędkość koła, przepływ medium lub pokrycie powierzchni. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Terminologia dotycząca nasycenia oddziela zmierzoną reakcję od nastaw maszyny.
Co inżynierowie powinni wiedzieć o kryterium podwojenia czasu?
Zgodnie z powszechnie stosowaną definicją SAE J443 czas nasycenia jest pierwszym punktem na dopasowanej krzywej, dla którego podwojenie ekspozycji powoduje wzrost strzałki ugięcia o nie więcej niż 10%. Kryterium stosuje się do krzywej, a nie przez zwykły wybór dwóch dogodnych pomiarów surowych. Decydujące pozostają aktualna przywołana norma, zatwierdzona metoda dopasowania i zasady raportowania.
KRYTYCZNA KOREKTA „Nie więcej niż 10% przy podwojeniu ekspozycji” nie oznacza tolerancji intensywności wynoszącej 10%. Jest to kryterium matematyczne służące do wyznaczenia punktu nasycenia na krzywej zależności strzałki ugięcia od ekspozycji.
| Sprawdź | Wymagane pytanie | Typowy błąd |
|---|---|---|
| Zakres danych | Czy punkty obejmują zarówno rosnący, jak i wypłaszczający się odcinek krzywej? | Wszystkie punkty przypadają zbyt wcześnie lub zbyt późno, aby wiarygodnie wyznaczyć nasycenie. |
| Powtarzalne ustawienie | Czy kontrolowano medium, przepływ, ciśnienie lub prędkość wirnika, geometrię i uchwyt płytki? | Łączenie danych pochodzących z istotnie różnych konfiguracji strumienia. |
| Dopasowanie krzywej | Czy zastosowano zaakceptowaną procedurę dopasowania/oceny? | Ręczne wyznaczanie prostych odcinków albo wybieranie jednego surowego punktu pomiarowego. |
| Próba podwojenia | Czy dopasowana krzywa spełnia kryterium w punktach t i 2t? | Zastosowanie wartości 10% do ekspozycji zamiast do strzałki ugięcia. |
| Raportowanie | Czy wartość intensywności, typ płytki oraz jednostki/konwencja są jasno określone? | Raportowanie strzałki ugięcia bez oznaczenia płytki. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 2. Nasycenie zależy od kontrolowanych danych i prawidłowej interpretacji.
Dlaczego jedna płytka Almena nie wystarcza?
Jedna płytka daje jedną wartość strzałki ugięcia przy jednej ekspozycji. Nie pokazuje, czy krzywa nadal szybko rośnie, jest już bliska nasycenia, czy też wpływa na nią niestabilny strumień. Produkcyjne płytki weryfikacyjne mogą potwierdzić wcześniej ustaloną intensywność zgodnie z obowiązującą procedurą, ale nie zastępują pierwotnego badania nasycenia, gdy wymagane jest wyznaczenie nowej krzywej.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: nadzorowana seria płytek i pomiarów, zweryfikowana poprawność krzywej i wynik intensywności oraz określone przesłanki do ponownej weryfikacji albo nowego badania nasycenia muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.
Co inżynierowie powinni wiedzieć o tym, że czas nasycenia nie jest czasem ekspozycji części?
| Warstwa inżynierska | Pytanie, na które udzielono odpowiedzi |
|---|---|
| Krzywa nasycenia | Jaką znormalizowaną intensywność wytwarza ta konfiguracja strumienia? |
| Opracowanie pokrycia powierzchni | Jaka ekspozycja zapewnia pełne pokrycie określonej powierzchni elementu zgodnie z zatwierdzoną metodą? |
| Ekspozycja produkcyjna | Jaki zatwierdzony cykl — wraz z wymaganym mnożnikiem — musi zostać odtworzony w produkcji? |
| Odbiór części | Czy granice obróbki, stan powierzchni i wymagane wymiary są akceptowalne? |
Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 3. Nasycenie płytki i obróbka elementu są powiązane, lecz odrębne.
Płaska płytka Almena i złożona część nie są poddawane oddziaływaniu w identycznej geometrii. Zaokrąglenia, podstawy zębów, otwory i maskowane granice mogą różnić się dostępnością, kątem uderzenia oraz strumieniem cząstek. Prawidłowa krzywa nasycenia nie dowodzi zatem pełnego pokrycia części ani uzyskania zamierzonego profilu naprężeń szczątkowych.
Co inżynierowie powinni wiedzieć o tworzeniu wiarygodnej krzywej?
| Etap | Wymagany wynik |
|---|---|
| 1. Zdefiniowanie konfiguracji | Maszyna, medium, nastawy podawania, dysza/wirnik oraz położenie i orientacja uchwytu. |
| 2. Wybór punktów ekspozycji | Zaplanowany zakres, który powinien objąć wzrost i zbliżanie się do nasycenia. |
| 3. Przeprowadzenie ekspozycji poszczególnych płytek | Jedna kontrolowana ekspozycja dla każdej zidentyfikowanej zgodnej płytki. |
| 4. Pomiar strzałki ugięcia | Właściwy przyrząd pomiarowy, zerowanie, orientacja płytki i zarejestrowane odczyty. |
| 5. Dopasowanie i ocena | Zatwierdzona metoda wyznaczania/oceny krzywej oraz kryterium nasycenia. |
| 6. Raportowanie intensywności | Strzałka ugięcia w punkcie nasycenia wraz z typem płytki i wymaganą identyfikowalnością. |
| 7. Powiązanie z kwalifikacją części | Pokrycie powierzchni, ekspozycja produkcyjna, akceptacja powierzchni i plan kontroli. |
Tabela 4. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 4. Krzywa jest częścią szerszego procesu kwalifikacji.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o jakości danych i prawidłowości krzywej?
- Stosuj identyfikowalne dane typu, partii i statusu płytki oraz zgodny uchwyt i przyrząd do pomiaru płytek Almena.
- Przez cały czas badania należy zachować niezmienione parametry strumienia i geometrię.
- Należy zbadać punkty niemonotoniczne lub niewiarygodne; nie wolno bez wyjaśnienia usuwać niewygodnych danych.
- Stosuj dostatecznie szeroki zakres ekspozycji i dane o jakości umożliwiającej zastosowanie wymaganej metody oceny.
- Zachować surowe odczyty, definicję ekspozycji, wynik dopasowania i identyfikację konfiguracji.
- Ponownie wyznaczyć krzywą, gdy wymaga tego zmiana wpływająca na proces.
Kiedy może być wymagana nowa krzywa?
Wymagania dotyczące ponownej kwalifikacji określają właściwa specyfikacja i zatwierdzony plan kontroli zmian. Do potencjalnych przesłanek należą istotne zmiany rodzaju lub rozmiaru medium, konfiguracji dyszy lub koła, miejsca podawania medium, geometrii uchwytu, zakresu ciśnienia lub prędkości koła, natężenia przepływu medium, oprzyrządowania albo wyposażenia. Czynność konserwacyjna nie jest automatycznie nieszkodliwa tylko dlatego, że przywrócono nominalne nastawy.

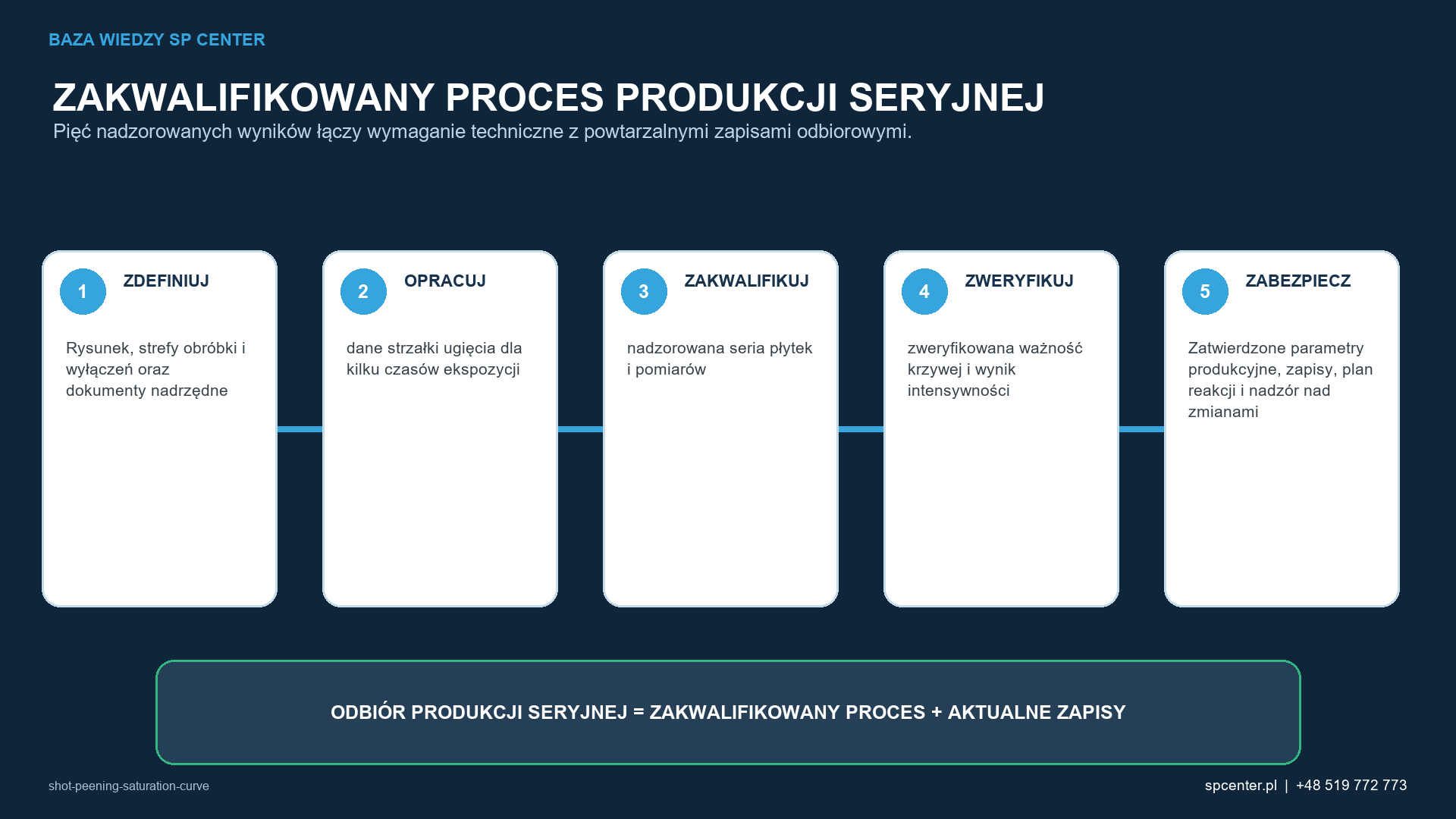

Jak należy kwalifikować krzywą nasycenia kulowania, prawidłowo ją wyznaczać oraz określać związane z nią wymagania?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku krzywej nasycenia w kulowaniu i prawidłowego sposobu jej wyznaczania przegląd techniczny powinien obejmować dane strzałki ugięcia dla wielu czasów ekspozycji, dopasowanie krzywej i kryterium podwojenia czasu, płytkę Almena, uchwyt, miernik Almena oraz jakość danych. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.

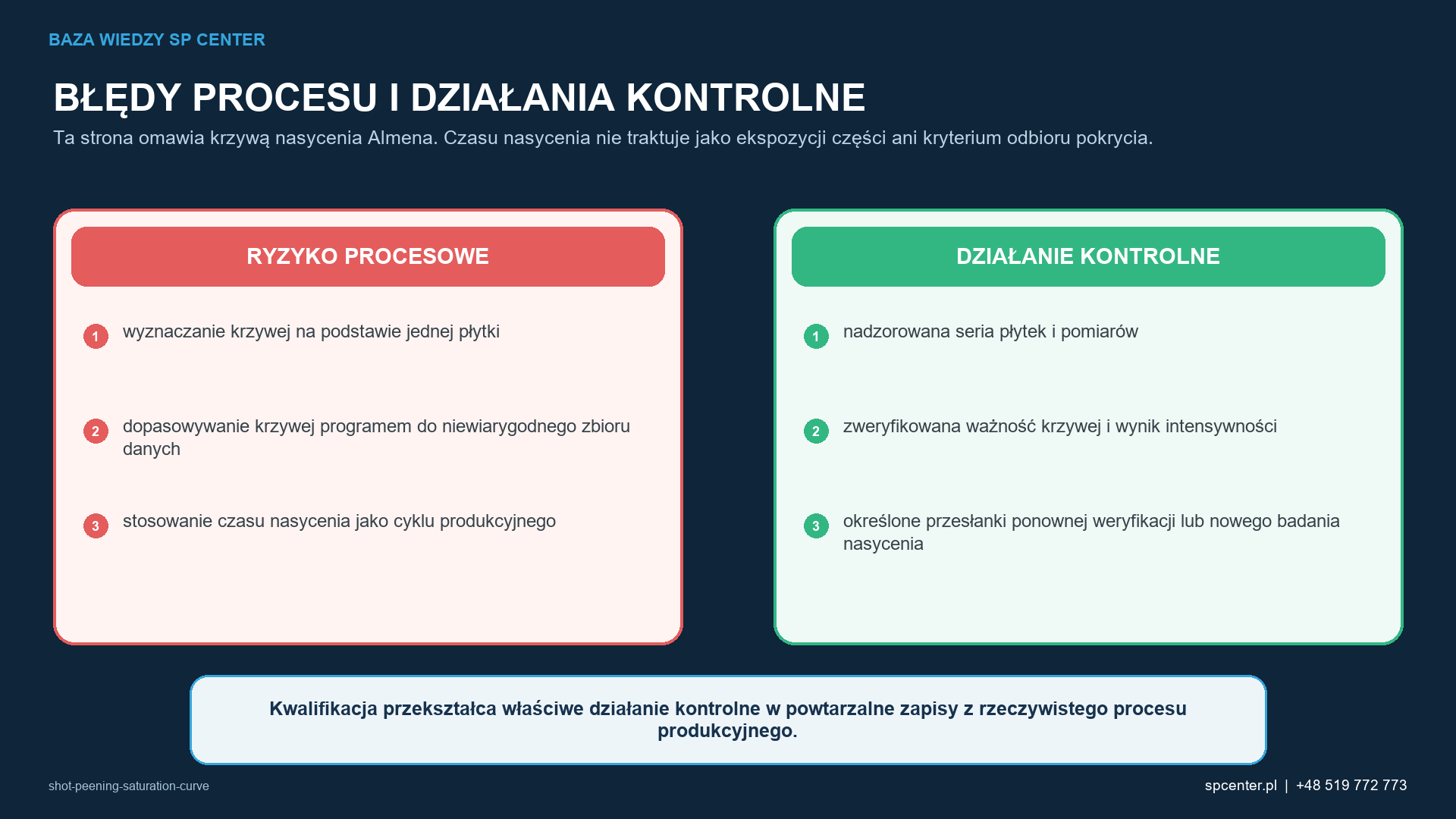

Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: wyznaczanie krzywej na podstawie jednej płytki Almena, wymuszanie programowej analizy niewiarygodnego zbioru danych oraz stosowanie czasu nasycenia jako czasu cyklu produkcyjnego. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do danych strzałki ugięcia przy wielu czasach ekspozycji oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 5. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat krzywej nasycenia procesu kulowania — jej prawidłowego wyznaczania — wymagają sprostowania?
SPRAWDŹ „Jedna płytka wyznacza intensywność”. Fałsz; pojedynczy punkt nie pozwala wyznaczyć nasycenia.
SPRAWDŹ „Czas nasycenia jest czasem cyklu produkcyjnego”. Fałsz; pokrycie części i zatwierdzona ekspozycja pozostają odrębnymi kwestiami.
SPRAWDŹ „Największa strzałka ugięcia jest intensywnością”. Fałsz; intensywność ocenia się dla wyznaczonego czasu nasycenia.
SPRAWDŹ „Reguła 10% jest tolerancją intensywności”. Fałsz; służy do wyznaczania punktu nasycenia na krzywej.
SPRAWDŹ „Prawidłowa krzywa dowodzi, że część jest prawidłowa”. Fałsz; sposób oddziaływania strumienia na część i jej akceptacja wymagają odrębnych dowodów.
Często zadawane pytania o krzywą nasycenia w kulowaniu — jak prawidłowo ją wyznaczyć
Czym jest krzywa nasycenia w procesie kulowania?
Krzywa nasycenia przedstawia zależność strzałki ugięcia płytki Almena od kontrolowanej ekspozycji przy jednej określonej konfiguracji strumienia medium. Intensywność uzyskuje się ze strzałki ugięcia odpowiadającej czasowi nasycenia wyznaczonemu zgodnie z przywołaną procedurą SAE J443.
Ile płytek Almena potrzeba do wyznaczenia krzywej nasycenia?
Wiarygodna krzywa nasycenia wymaga wielu prawidłowych ekspozycji płytek rozłożonych wokół obszaru nasycenia; jedna płytka nie pozwala określić kształtu krzywej ani zależności dla podwojonego czasu ekspozycji. Wymagane dane oraz sposób oceny określa aktualnie przywołana procedura.
Czy czas nasycenia jest właściwym czasem ekspozycji części?
Czas nasycenia służy do wyznaczania intensywności na znormalizowanym układzie z płytką. Ekspozycję części opracowuje się oddzielnie z uwzględnieniem geometrii, podawania medium, ruchu, pokrycia i zatwierdzonej technologii produkcyjnej.
Jakie zmienne wpływają na krzywą nasycenia w kulowaniu?
Krzywa nasycenia w procesie kulowania zależy od danych strzałki ugięcia dla różnych czasów ekspozycji, dopasowania krzywej i kryterium podwojenia czasu, a także od płytki, uchwytu, miernika oraz jakości danych. Nadzorowany proces produkcyjny musi również obejmować kontrolę nadzorowanej serii płytek i pomiarów, ocenę ważności krzywej i wyniku intensywności oraz określone przesłanki ponownej weryfikacji lub przeprowadzenia nowego badania nasycenia.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność krzywej nasycenia w kulowaniu?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł dotyczy krzywej nasycenia Almena. Nie utożsamia czasu nasycenia z ekspozycją części ani z kryterium odbioru pokrycia.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące krzywej nasycenia dla kulowania?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do krzywej nasycenia w kulowaniu?
Mające zastosowanie dokumenty zależą od umowy i części. W niniejszym przewodniku sprawdzono informacje wydawców dotyczące SAE J443_202512, SAE J442_202602, SAE J2441_202511 i AMS2430U, jednak wiążące pozostają wydania przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące krzywej nasycenia w procesie kulowania?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Wyznaczyć nasycenie na podstawie wielu kontrolowanych ekspozycji.
- Prawidłowo stosować powołaną krzywą SAE J443 oraz kryterium podwojenia czasu.
- Podawać intensywność Almena wraz z oznaczeniem odpowiedniej płytki.
- Należy rozróżniać czas nasycenia, ekspozycję wymaganą do uzyskania pokrycia oraz ekspozycję produkcyjną.
- Krzywą należy traktować jako znormalizowany dowód dotyczący strumienia, a nie mapę naprężeń szczątkowych w elemencie.
- Kontroluj dane, konfigurację i historię zmian, aby wynik nadal można było obiektywnie uzasadnić.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Pokrycie powierzchni w kulowaniu
- Czas ekspozycji w procesie kulowania: jak uniknąć obróbki niedostatecznej i nadmiernej
- Kąt uderzenia w procesie kulowania: dlaczego geometria strumienia ma znaczenie?
- Maskowanie przy kulowaniu: ochrona gwintów, otworów i baz pomiarowych
Które źródła techniczne stanowią podstawę tego poradnika?
1. SAE International, SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
2. SAE International, SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania.
3. SAE International, SAE J2441_202511, kulowanie.
4. SAE International, AMS2430U, Kulowanie (2018).
5. SAE International, SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.
6. SAE International, ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania (2018).
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
