Mättnadskurva för kulpening

Hur flera exponeringar av Almenprovplåtar, kurvutvärdering och 2T-kriteriet fastställer ett försvarbart resultat för kulpeningsintensitet

En mättnadskurva för kulpening beskriver sambandet mellan Almenprovplåtens båghöjd och styrd exponering för en definierad kulpeningskonfiguration. Kurvan används för att bestämma Almenintensiteten vid den mättnadspunkt som krävs enligt den tillämpliga proceduren. En enda provplåt kan inte fastställa mättnaden, och mättnadstiden får inte automatiskt användas som tid för komponentens täckningsgrad eller som produktionsexponering.

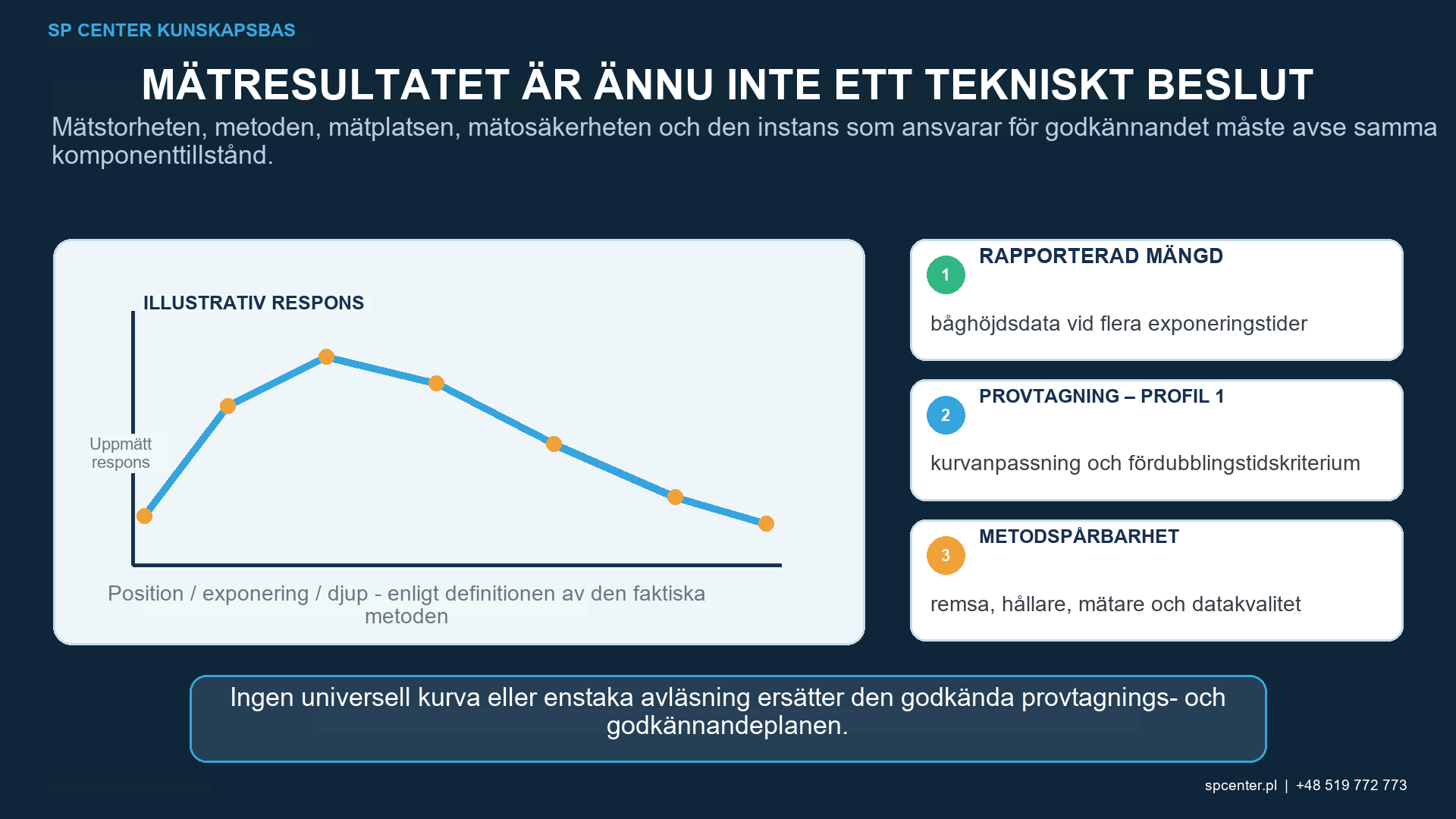

Figur 1. En mättnadskurva kopplar Almenprovplåtens båghöjd till kontrollerad exponering för en definierad kulpeningsstråleskonfiguration.

Vad representerar en mättnadskurva?

Enskilda Almenprovplåtar som uppfyller kraven exponeras vid olika styrda exponeringsvärden, medan kulpeningsmedium, matningsinställningar, verifieringsgeometri, hållare och mätförfarande hålls oförändrade. Båghöjden mäts efter varje exponering och utvärderas som funktion av exponeringen. Kurvan stiger och närmar sig därefter ett flackare område, eftersom ytterligare exponering ger successivt mindre ökningar av båghöjden.

Kvantitet	Betydelse	Vad det inte är
Exponeringsvariabel	Kontrollerad tid, passeringar eller motsvarande mått tillämpat på varje remsa	En universell maskintid som kan överföras mellan uppställningar
Båghöjd	Uppmätt krökningsrespons för den specificerade Almenprovplåten	Restspänning eller komponentdeformation
Mättnadstid	Exponering vid vilken det åberopade mättnadskriteriet uppfylls	Automatiskt kulpeningstid för komponenten
Almenintensitet	Båghöjd vid den bestämda mättnadstiden, rapporterad med beteckning för Almenprovplåt	Tryck, hjulhastighet, flöde av kulpeningsmedium eller täckningsgrad

Tabell 1. Mättnadsterminologi separerar uppmätt remsrespons från maskiningångar och komponentacceptans.

Hur tillämpas mättnadskriteriet 2T?

När den styrande proceduren är SAE J443, är mättnadspunkten belägen på den accepterade kurvan där en fördubbling av exponeringen från T till 2T inte producerar mer än en 10 % ökning av den utvärderade båghöjden. Kriteriet tillämpas på kurvan, inte genom att välja två lämpliga råa mätningar. Det är inte en ±10 % tolerans på den rapporterade intensiteten.

Kurvkontroll	Obligatorisk fråga	Typiskt fel
Dataintervall	Täcker punkterna det stigande området och närmar sig mättnad?	Alla punkter är för tidiga eller för sena för att lokalisera mättnad
Stabil konfiguration	Kontrollerades kulpeningsmedium, flöde, tryck eller hjulhastighet, geometri och hållare?	Data från väsentligt olika strömkonfigurationer blandas
Kurvutvärdering	Användes den accepterade anpassnings- eller utvärderingsmetoden?	Räta linjesegment anpassas visuellt eller en enda rådatapunkt väljs
2T-kriteriet	Uppfyller den utvärderade kurvan det åberopade kriteriet vid T och 2T?	10 %-Värdet tillämpas på tid eller behandlas som en intensitetstolerans
Rapportering	Är intensitet, beteckning för Almenprovplåt, exponeringsdefinition och spårbarhet tydliga?	Båghöjden rapporteras utan beteckningen på Almenprovplåten.

Tabell 2. Ett giltigt resultat är beroende av kontrollerade data, accepterad utvärdering och korrekt tolkning.

Figur 2. Flera giltiga exponeringspunkter måste stödja den accepterade kurvutvärderingen runt mättnadsområdet.

Varför är en remsa otillräcklig?

En remsa ger ett svar vid en exponering. Den kan inte visa om svaret fortfarande stiger brant, redan är nära mättnad eller påverkas av en instabil ström. En produktionsverifieringsremsa kan bekräfta en redan etablerad intensitet när den styrande proceduren tillåter det, men den ersätter inte en mättnadsstudie när en ny kurva krävs.

Hur många remsor krävs?

Det finns inget ansvarsfullt universellt tal oberoende av den åberopade metoden och datakvaliteten. Datasetet måste uppfylla den aktuella proceduren, stödja den accepterade utvärderingen och spänna tillräckligt över de stigande och utplattande områdena för att lokalisera mättnad. Ytterligare punkter kan behövas när det initiala intervallet är dåligt placerat, spridningen är för stor eller kurvanpassningen inte är trovärdig.

Varför är mättnadstid inte komponentexponering?

Underlagsnivåer	Fråga besvarad	Vad som förblir separat
Mättnadskurva	Vilken standardiserad intensitet producerar denna strömkonfiguration?	Täckningsgrad och komponentrespons
Täckningsutveckling	Vilken exponering producerar den specificerade täckningsgraden på komponenten enligt den godkända metoden?	Almen mättnadstid
Auktoriserad produktionsexponering	Vilken godkänd cykel, inklusive eventuell erforderlig multiplikator, måste produktionen reproducera?	Universell överföring till en annan uppställning
Acceptans av komponentyta	Är gränser, täckningsgrad, yttillstånd och åberopade dimensioner acceptabla?	Validering av restspänning eller utmattning
Komponentvalidering	Skapar processupplägget det erforderliga applikationsspecifika tekniska svaret?	Rutinmässig verifiering av kulpeningsstrålen om inte separat krävs

Tabell 3. Mättnad för Almenprovplåt, bearbetning av komponenten och teknisk validering är relaterade men separata bevisnivåer.

Hålkälar, kugghjulsrotområden, hål och maskerade gränser kan ha olika åtkomst, stötvinkel och partikelflöde från en plan Almenprovplåt. En giltig kurva bevisar därför inte fullständig komponenttäckning, acceptabelt yttillstånd eller en avsedd restspänningsprofil.

Figur 3. Mättnadstid, komponenttäckningsexponering och den auktoriserade produktionscykeln är relaterade men inte utbytbara.

Hur utförs en försvarbar mättnadsstudie?

Studiefas	Nödvändig utdata
Definiera konfiguration	Maskin, kulpeningsmedium, leveransinställningar, munstycke eller hjul, hållarens placering och orientering
Planera exponeringspunkter	Förväntat område för att fånga upp stigningen och närmandet till mättnad
Exponera remsor	En kontrollerad exponering för varje identifierad överensstämmande remsa
Mät båghöjd	Tillämplig mätare, nollställning, remsorientering och registrerade avläsningar
Utvärdera kurva	Godkänd metod, mättnadskriterium, granskning av restmaterial och bevarade rådata
Rapportera intensitet	Båghöjd vid mättnad med beteckning för Almenprovplåt och erforderlig spårbarhet
Länk till komponent processupplägg	Täckningsexponering, produktionscykel, ytacceptans och kontrollplan

Tabell 4. Kurvan är ett element i den bredare kvalificerade produktionsvägen.

Hur ska tvivelaktiga data hanteras?

Använd spårbar Typ av Almenprovplåt, parti och status med överensstämmande innehavare och mätutrustning.
Håll ström- och verifieringsgeometrin oförändrad under hela studien.
Undersök icke-monotona eller osannolika punkter istället för att tyst radera dem.
Behåll råa avläsningar, exponeringsdefinition, kurvresultat och konfigurationsidentitet.
Bekräfta att programvarumetod och version kontrolleras när datorutvärdering används.

När måste kurvan återupprättas?

Potentiell förändring	Varför granskning krävs
Mediegrupp, storlek, hårdhet eller driftblandning	Partikelrespons och kulpeningsstrålens standardiserade respons kan ändras
Munstycke, hjul, hållare eller leveransposition	Acceleration och geometri vid verifieringsplatsen kan ändras
Tryck, hjulhastighet eller flöde av kulpeningsmediumsområde	Strömenergi och population kan röra sig utanför den kvalificerade konfigurationen
Fixtur, rörelse eller maskin	Komponentleverans och förhållandet till den verifierade strömmen kan ändras
Underhåll som påverkar strömmens väg	Återställda nominella inställningar bevisar inte i sig det tidigare strömresponset

Tabell 5. Den styrande specifikationen och den godkända ändringskontrollplanen avgör om granskning, omverifiering eller en ny mättnadsstudie krävs.

Vanliga frågor

Vad är en mättnadskurva för kulpening?

Det är det utvärderade sambandet mellan styrd exponering och Almenprovplåtens båghöjd för en definierad kulpeningskonfiguration. Kurvan används för att bestämma eller stödja verifieringen av Almenintensiteten enligt den tillämpliga proceduren.

Kan en Almenprovplåt etablera en mättnadskurva?

Nej. En remsa ger ett båghöjdsvärde vid en exponering och kan inte fastställa kurvformen eller mättnadsförhållandet. Använd de giltiga data som krävs av den åberopade proceduren.

Vad betyder 2T-kriteriet?

Enligt SAE J443-proceduren är mättnaden placerad där en fördubbling av exponeringen från T till 2T ökar den utvärderade båghöjden med högst 10 %. Detta är ett kurvkriterium, inte en intensitetstolerans.

Är mättnadstiden produktionens kulpeningstid?

Inte automatiskt. Mättnadstiden tillhör den standardiserade studien med Almenprovplåtar. Komponenttäckningsexponering och den auktoriserade produktionscykeln fastställs separat.

Bevisar en giltig kurva komponenttäckning?

Nej. En plan Almenprovplåt och en komplex komponent har olika åtkomst, vinkel och partikelflöde. Komponenttäckning kräver sin egen godkända utvärdering.

När krävs en ny mättnadsstudie?

Den styrande specifikationen och ändringskontrollplanen avgör. Granska ändringar av kulpeningsmedium, flöde, tryck eller hjulhastighet, munstycke eller hjul, hållare, leveransposition, utrustning och allt underhåll som kan påverka strömmen.

Viktiga slutsatser

Utveckla mättnad från flera kontrollerade remsexponeringar.
Tillämpa den åberopade kurvmetoden och 2T-kriteriet på utvärderade data.
Rapportera Almenintensitet med tillämplig beteckning för Almenprovplåt.
Håll mättnadstid, komponenttäckningsexponering och produktionsexponering separerade.
Behandla kurvan som standardiserat strömbevis, inte en karta över komponentens restspänning.
