Exponeringstid vid kulpening

Hur regler för uppehåll, traversering, rotation, passeringar och återhämtning skapar en kontrollerad lokal behandlingshistorik

Exponeringstid vid kulpening är den kontrollerade lokala historiken genom vilken ett specificerat komponentområde tar emot den kvalificerade kulpeningsstrålen. Den kan skapas av uppehållstid, munstycksförflyttning, komponentrotation, upprepade passeringar eller indexerade positioner. Exponering påverkar täckningsgraden, men det är inte Almenintensiteten; exponeringen som används i en Almen-mättnadsstudie är inte heller automatiskt produktionstiden för en komponent.

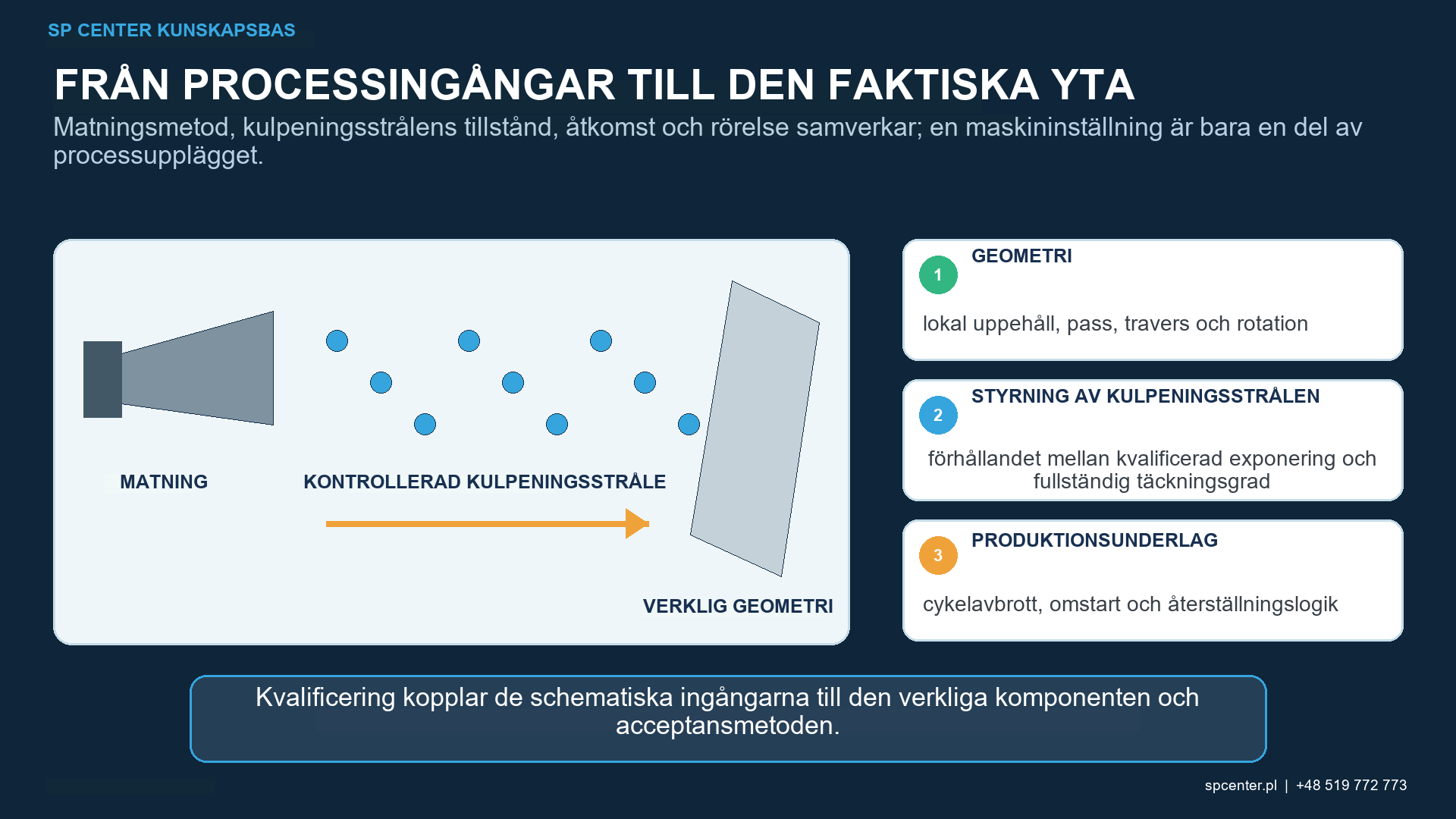

Figur 1. Effektiv exponering är den lokala historiken som skapas av den kvalificerade strömmen, komponentgeometrin och den kontrollerade rörelsen.

Varför är exponering en lokal behandlingshistorik?

En maskintimer registrerar förfluten cykeltid. Den visar inte i sig själv hur länge varje ytpunkt förblev i den effektiva strömmen. En radieövergång kan få upprepade passeringar, en exponerad yta kan korsa strömmens centrum och en försänkt del kan endast få kanten av partikelplymen. Ett försvarbart recept kopplar därför tid till den faktiska fixturen, banan, orienteringen och det specificerade behandlingsområdet.

Produktionsvariabel	Hur lokal exponering skapas	Typiska kontrollbevis
Fast uppehållstid	Ett stationärt munstycke eller en komponent behandlar ett definierat område under en inställd tid	Recepttid, positionsbekräftelse och cykelregistrering
Munstycksförflyttning	Lokal exponering beror på hastighet, avstånd, strömbredd och överlappning av passeringar	Programrevision, ban- och hastighetsverifiering
Komponentrotation	Omkretsexponering beror på hastighet, strömbredd och slutförda varv	Hastighets- eller pulsgivareregistrering och cykelantal
Upprepade passeringar	Exponering läggs endast till där den kvalificerade banan upprepas	Antal passeringar och bekräftelse av fullständig cykel
Indexerade positioner	Lokal uppehållstid ackumuleras vid kontrollerade orienteringar eller platser	Indexsekvens, positionsbekräftelse och uppehållsregistrering

Tabell 1. Exponeringen måste kontrolleras vid den erforderliga ytan, inte härledas enbart från total maskintid.

Hur skiljer sig exponering från intensitet, mättnad och täckningsgrad?

Term	Vad den beskriver	Vad det inte bevisar
Almenintensitet	Kulpeningsstrålens standardiserade Almenrespons bestämt eller verifierat enligt den åberopade proceduren	Täckningsgrad på produktionskomponenten
Mättnadstid	Exponeringskoordinat associerad med den utvärderade mättnadspunkten	En universell komponentcykeltid
Komponentexponering	Kvalificerad lokal tid, passager eller rörelsehistorik tillämpad på ett specificerat område	Strömintensitet om den inte verifierats separat
Täckningsgrad	Omfattning av den specificerade ytan som visar kulpeningsavtryck enligt den godkända metoden	Restspänningsdjup eller utmattningsprestanda

Tabell 2. Fyra relaterade kvantiteter beskriver olika delar av processkontroll och acceptans.

Ändring av exponering under utveckling av mättnadskurvan ändrar den uppmätta båghöjden, men Almenintensiteten bestäms från den utvärderade kurvan enligt den åberopade proceduren. Omvänt kan en maskin reproducera den kvalificerade intensiteten medan komponenten förblir underexponerad på grund av att åtkomst, rörelse eller orientering är felaktig.

Teknisk anmärkning: Föreskriv inte ”öka intensiteten” som en generisk korrigering för ofullständig täckningsgrad. Mer partikelenergi längs en ineffektiv bana korrigerar inte en skuggad eller oåtkomlig yta.

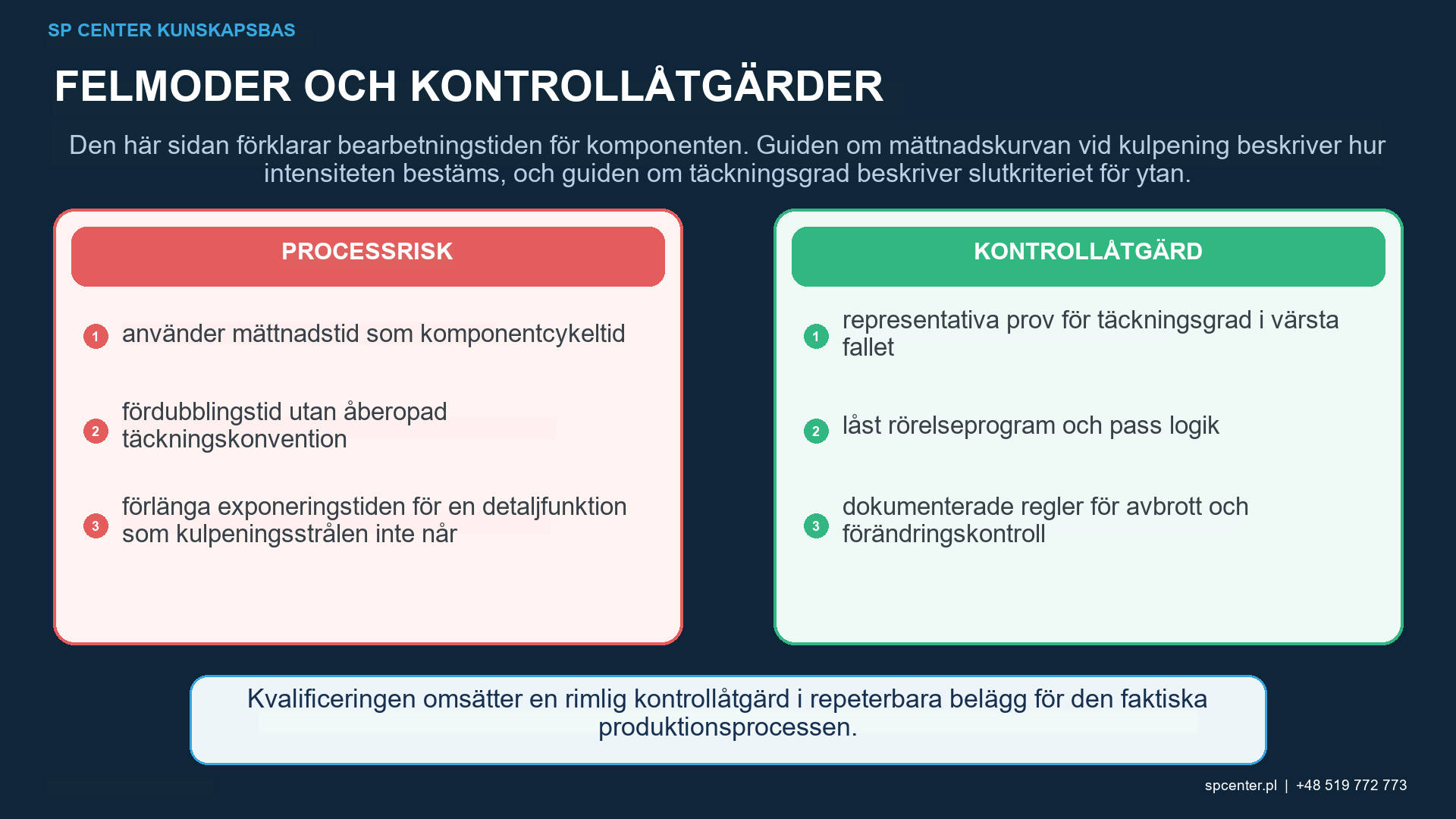

Figur 2. Almen mättnadstid, komponenttäckningsexponering och den auktoriserade produktionscykeln besvarar olika processkontrollfrågor.

Hur fastställs komponentexponering?

Utvecklingen börjar med den kvalificerade strömmen och representativ komponentgeometri. Fixtur, munstycke eller hjulförhållande, bana, rotation, indexering, överlappning och antal passeringar utvecklas sedan så att varje specificerat område når den erforderliga täckningsgraden med den godkända inspektionsmetoden. Eventuell erforderlig exponeringsmultiplikator tillämpas först efter att baslinjen för fullständig täckningsgrad har fastställts för den kontrollerade konfigurationen.

Definiera behandlingszoner, gränser, undantag, maskering och acceptanskriterier.
Verifiera strömmen och bestäm eller verifiera Almenintensiteten enligt den åberopade proceduren.
Utveckla åtkomst och rörelse på representativ geometri, inklusive de svåraste områdena som krävs.
Fastställ exponeringen i samband med fullständig täckningsgrad med hjälp av den godkända metoden.
Tillämpa multiplikatorn eller marginalen som krävs enligt den styrande specifikationen eller den godkända processplanen.
Frys receptrevisionen och definiera övervaknings-, avbrotts- och ändringskontrollposter.

Vad betyder underexponering och överdriven exponering?

Underexponering innebär att ett erforderligt område inte fick den kvalificerade behandlingshistorik som processkravet kräver. Orsaken kan vara otillräcklig tid, dålig åtkomst, felaktig orientering, missade passeringar eller en avbruten cykel. Det finns ingen universell tidpunkt då varje material blir överbearbetat. Exponering bortom den godkända vägen är ändå en processavvikelse och kan förändra ytråhet, kallbearbetning, risk för distorsion, medieförbrukning och slitage på verktyg eller maskering.

Observation	Teknisk tolkning	Nödvändigt kontrollsvar
Täckningsgraden är ofullständig	Exponering, åtkomst, orientering eller rörelse är otillräcklig vid ett önskat område	Åtgärda orsaken; Ombearbeta endast enligt en auktoriserad väg
Täckningsgraden är klar före cykelns slut	Den godkända produktionsexponeringen kan innehålla avsiktlig marginal	Förkorta inte cykeln utan validering och auktorisering
Receptexponeringen överskreds	Överensstämmelsen är osäker även om utseendet är acceptabelt	Registrera avvikelsen och erhåll den erforderliga beslutet om fortsatt hantering
Förändringar i ytjämnhet efter full täckningsgrad	Ytresponsen kan fortsätta efter att täckningsgrad har uppnåtts	Bedöm de åberopade yt- och komponentkraven separat

Tabell 3. Enbart ytutseende kan inte godkänna exponering utanför den auktoriserade produktionsvägen.

Hur är 100 %- och 200 %-täckningsgrad relaterade till exponering?

Fullständig täckningsgrad innebär att den erforderliga ytan saknar synliga obehandlade områden när den bedöms med den godkända metoden. När det styrande kravet definierar 200 % täckningsgrad genom exponering genomförs detta normalt genom att använda två gånger den exponering som krävdes för att fastställa fullständig täckningsgrad under oförändrade förhållanden. Det är inte 200 % fysisk yta och innebär inte dubbla Almenintensiteten, restspänningen eller utmattningslivslängden.

Vilka rörelse- och strömvariabler styr effektiv exponering?

Variabel	Effekt av en okontrollerad förändring	Kontrollprincip
Överfartshastighet	Lokal förändring av uppehåll och överlappning av passeringar	Lås och verifiera den kvalificerade hastighets- och banrevisionen
Rotationshastighet	Varv i strömmen och förändring av omkretsöverlappning	Övervaka hastighet och slutförda varv
Munstycksvinkel eller avstånd	Förändring av träffbild, incidens och tillgängligt område	Använd verifierade verktyg, positioner och programkoordinater
Passräkning eller indexsekvens	Ackumulerad exponering blir ofullständig eller överdriven	Registrera cykelslutförande och receptidentitet
Flöde av kulpeningsmedium, tryck eller hjulhastighet	Det kvalificerade strömtillståndet kan ändras, inte bara exponering	Kontrollera strömvariabler oberoende av cykeltid

Tabell 4. Tid kan inte tyst kompensera för ändringar i andra kvalificerade processvariabler.

Hur ska en avbruten cykel kontrolleras?

Ett avbrott skapar ett spårbarhetsproblem när styrsystemet inte kan identifiera den senast slutförda banan, passagen eller indexeringen. Den godkända återställningsprocessen ska ange vad som dokumenteras, hur komponenten återpositioneras, tillåten omstartspunkt, om ackumulerad exponering behålls och när fullständig ombearbetning eller ett formellt beslut om fortsatt hantering krävs. Operatören får inte återskapa behandlingshistoriken ur minnet.

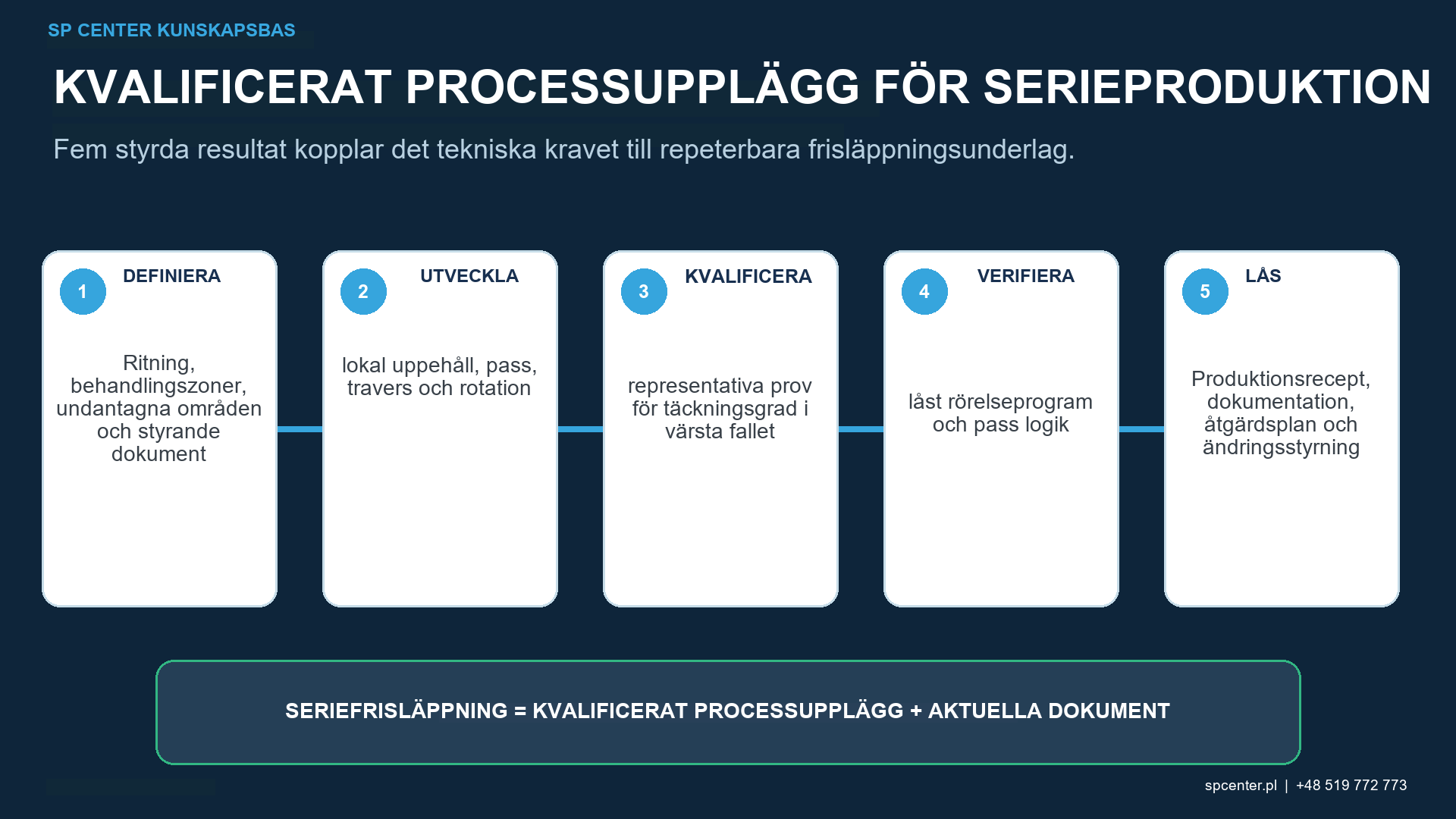

Figur 3. Regler för cykelavbrott måste bevara spårbarheten till den färdigställda vägen, passager, index och accepterad återhämtningsväg.

Vilka underlag styrker ett kontrollerat resultat?

Underlagsnivåer	Underlag som krävs för exponeringskontroll	Separat beslut
Processverifiering	Kvalificerad ström, maskin- och receptidentitet, kulpeningsmedium, leveransinställningar, fixtur, rörelse och övervakning	Acceptans av komponentyta
Acceptans av komponentyta	Specificerat område, täckningsgrad, gränser, yttillstånd och eventuella åberopade dimensions- eller ytjämnhetskriterier	Tillämpningsspecifik validering
Komponentvalidering	Underlag för restspänning, utmattning, distorsion eller andra tekniska underlag när det krävs	Rutinmässig verifiering av kulpeningsstrålen

Tabell 5. Exponeringskontroll förblir försvarbar endast när processverifiering, komponentytacceptans och komponentvalidering hålls separerade.

Vilken information bör en offertförfrågan innehålla?

Tillhandahåll kontrollerad ritning och revision, material- och värmebehandling, behandlings- och exklusionszoner, styrande specifikationer, intensitets- och täckningskrav, komponentgeometri, kvantitet, yt- och dimensionsgränser, erforderliga dokumentation och kundspecifika godkännanden. SP Center kan sedan granska genomförbarheten och definiera de underlag som behövs inom dess bekräftade kapacitet och godkännandeomfattning.

Vanliga frågor

Vad är exponeringstid vid kulpening?

Det är den kontrollerade lokala tiden, passagerna eller rörelsehistoriken genom vilken ett specificerat komponentområde tar emot den kvalificerade kulpeningsstrålen. Total maskincykeltid är endast tillräckligt underlag när den kvalificerade rörelsen mappar den till varje erforderligt område.

Är komponentexponering densamma som Almen-mättnadstid?

Nej. Mättnadstid tillhör den standardiserade studien med Almenprovplåtar som används för intensitet. Komponentexponering är utvecklad för den faktiska geometrin, åtkomst, rörelse och täckningskrav.

Betyder dubbel exponering alltid 200 %-täckningsgrad?

Nej. En fördubbling av den exponering som fastställts för fullständig täckningsgrad motsvarar 200 % täckningsgrad endast när det styrande kravet använder denna konvention och den styrda konfigurationen förblir oförändrad.

Bevisar korrekt Almenintensitet att komponentexponering är acceptabel?

Nej. Korrekt intensitet verifierar det standardiserade strömsvaret. Komponenttäckning, gränser, yttillstånd och eventuella ytterligare acceptanskriterier kräver separata underlag.

Kan extra tid kompensera för dålig åtkomst?

Inte tillförlitligt. En ström som inte når en funktion i en effektiv vinkel kan inte korrigeras enbart genom att förlänga samma ineffektiva väg. Åtkomst, orientering, verktyg eller rörelse måste åtgärdas.

Hur ska en avbruten cykel återställas?

Använd den godkända återställningsinstruktionen. Den måste definiera det registrerade slutförda tillståndet, ompositionering, tillåten omstartpunkt och huruvida delvis slutförande eller fullständig omarbetning är tillåten.

Viktiga slutsatser

Definiera exponering vid den lokala ytan, inte bara vid maskintimern.
Håll Almenintensitet, mättnadstid, komponentexponering och täckningsgrad separerade.
Utveckla täckningsgrad på representativ geometri med den kvalificerade uppställningen.
Kontrollera traversering, rotation, passeringar, indexering och avbrottsåterställning.
Behandla exponering utanför det godkända receptet som en avvikelse som kräver hantering.
