Skydda ritningsdefinierade funktionella ytor samtidigt som täckningsgrad bevaras bredvid gränsen och skuggning, studs, läckage och verktygsslitage kontrolleras.
En kulpeningsmask definierar var den kvalificerade mekaniska processen får verka och var den måste upphöra. Den ska skydda det angivna område som inte får kulpenas och samtidigt bevara strålens åtkomst och föreskriven täckningsgrad omedelbart intill gränsen. Maskeringen är därför ett styrt processverktyg: konstruktion, material, passning, montering, slitagegränser och kontroll efter processen kvalificeras tillsammans med komponenten, kulpeningsmediet, intensiteten, matningsgeometrin och rörelsen.

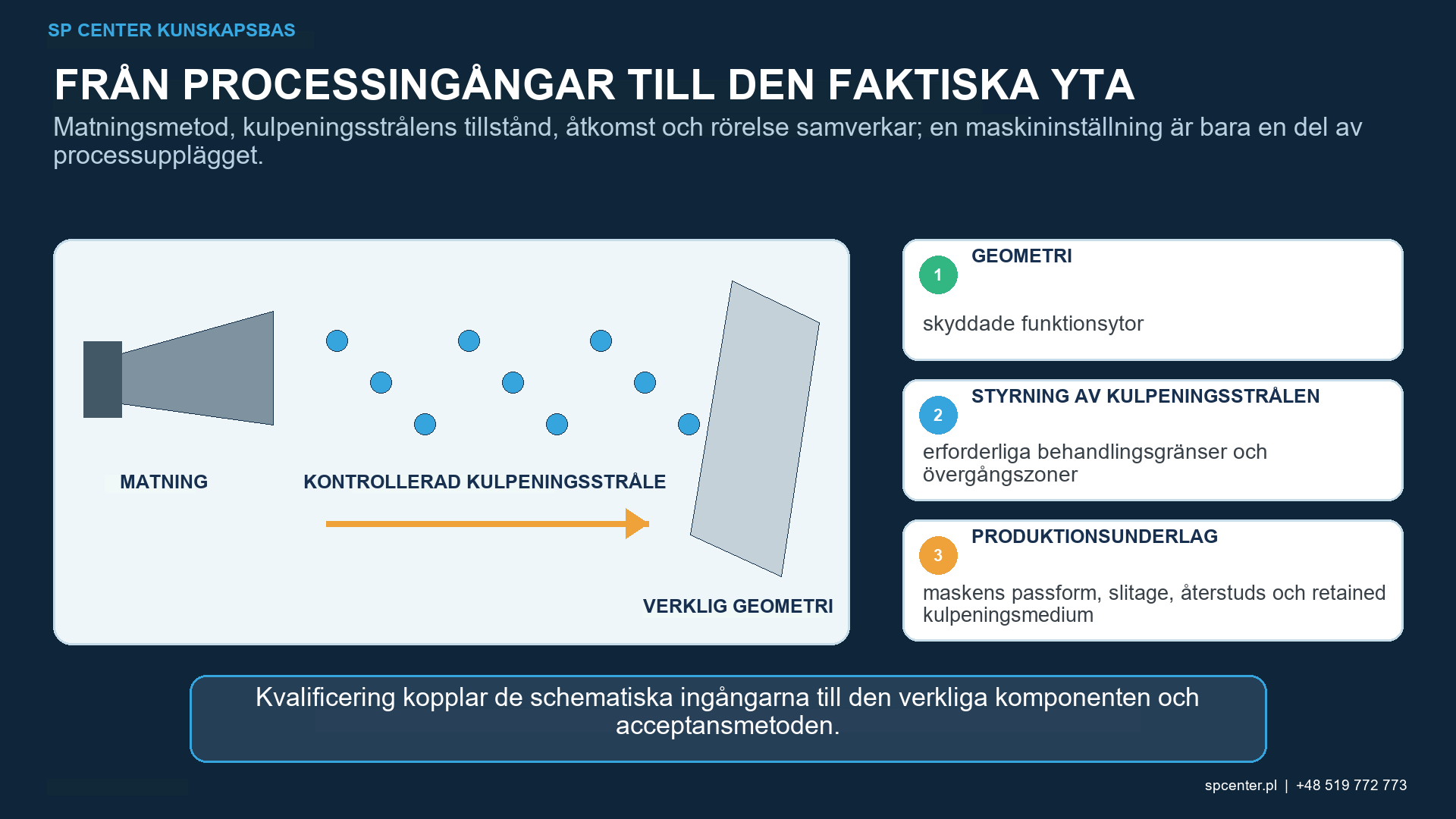

Varför måste maskering kontrollera båda sidor om gränsen?
| Sidan av gränsen | Nödvändigt villkor | Typiska underlag |
|---|---|---|
| Kulpeningsområde | Kvalificerad ström når hela den specificerade ytan | Täckningsgrad vid gränsen och den minst tillgängliga platsen plus åberopad komponentgodkännande |
| Område utan kulpening | Ingen oacceptabel påverkan, kontaminering, rester, verktygsmärke eller funktionell förändring | Visuell, ytlig, dimensionell eller funktionell inspektion som krävs enligt planen |
| Övergångszon | Fysisk övergång och gränsposition förblir inom den godkända platsen och toleransen | Kvalificerad maskgeometri, installationsposition och gränsinspektion |
| Maskeringsgränssnitt | Masken förblir kvar och lossnar inte, fångar inte kulpeningsmedium eller skadar komponenten | Verktygets skick, installation och inspektion efter borttagning poster |
Tabell 1. En lyckad maskning skyddar den uteslutna ytan och den erforderliga behandlingen vid samma gräns.
En utmattningskritisk kil kan sitta bredvid ett lagersäte, gänga, hål, referenspunkt eller tätningsyta. Den behandlade zonen kräver den åberopade intensiteten och täckningsgraden; den intilliggande funktionsytan kan kräva en kontrollerad ytbehandling, passform eller kontaktförhållanden. Att skydda den ena genom att underbehandla eller skada den andra är inte ett acceptabelt resultat.
Avgör funktionstypen om den är maskerad?
Nej. Vissa ritningar kräver avsiktligt behandling av gängor, fästelementshål, borrningar eller invändiga ytor. Operatören får inte härleda behandlingsomfattningen ur geometrin eller tidigare praxis. Behandlingszoner, områden som inte ska kulpenas och övergångszoner ska framgå av den styrda ritningen, den åberopade specifikationen, ett behörigt förtydligande och den godkända processplanen.
Hur skyddas gängor, hål och funktionsytor?
| Funktion | Maskeringsrisk | Obligatorisk granskning |
|---|---|---|
| Utvändig gänga | Överfall, mutter eller hylsa kan skugga en kastränna eller avrundning; Stötar kan förändra flanker, rotområden, kammar och passform | Ritningsomfattning, ingreppsdjup, gräns, retention och angränsande täckningsgrad |
| Invändig gänga | Plugg kan sticka ut, lossa, fälla ut eller fånga kulpeningsmedium | Gängad/expanderande verktygspassning, ändläge, borttagning och inspektion av skyddad gänga |
| Blindhål | Mediainmatning och -infångning kan skapa kontaminering eller blockering | Skydd, verktygsborttagning och dokumenterat mediafritt tillstånd |
| Genomgående hål eller tvärgående hål | Kulor kan passera till en motsatt yta eller skyddad kavitet | Komplett bana, båda ingångar, invändig återställning och rengöring |
| Utgångspunkt, lagersäte eller tätning yta | Textur, inbuktning, limrester eller klämmärken kan ändra sittplats och funktion | Acceptans av yta, kontakt, dimension och renhet enligt anvisning |
| Krävs internt kulpenad yta | Maskering som appliceras genom antagande kan blockera auktoriserad behandling | Ritningsbaserat scope och kvalificerad lans-, munstyckes- eller deflektorväg |
Tabell 2. Funktionsfunktion, komplett mediebana och erforderlig angränsande täckningsgrad bestämmer maskeringsvägen.
För en gänga kan monteringsdjupet bli ett styrt mått, eftersom för stor utstickning kan skugga en angränsande avlastning eller hålkäl. För ett genomgående hål behöver skydd av den ena öppningen inte hindra kulor från att nå den motsatta ytan. För en referensyta räcker det inte att kulpeningsmärken saknas om maskeringen lämnar repor, intryckningar eller rester som påverkar anliggningen.

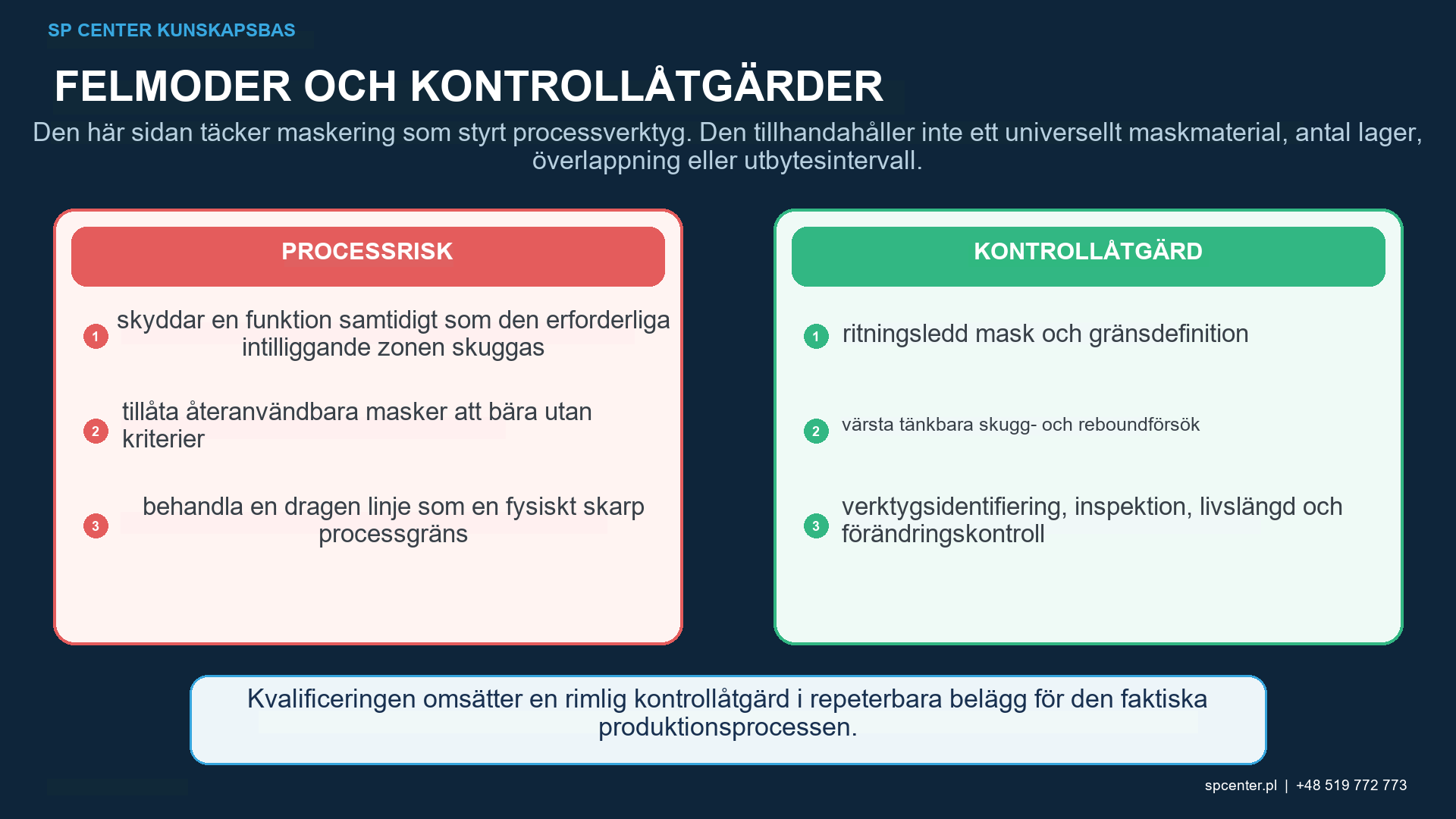

Varför är skuggning, återstuds och läckage olika fellägen?
Skuggning blockerar direkt åtkomst till en yta som måste behandlas. Återstuds omdirigerar partiklar från masken mot komponenten och kan ändra lokal vinkel, stötpopulation eller yttillstånd. Läckage möjliggör oavsiktliga stötar under eller genom en mask. Mediainstängning och verktygsavfall skapar ytterligare renhetsrisker.
Utvärdera maskens kant med munstyckets eller hjulströmmens riktning, avstånd, stötvinkel, komponentrörelse och mediets bana. Inspektera täckningsgraden vid gränsen och den minst åtkomliga specificerade platsen, inte bara den lättast öppna ytan.
Kan en fysisk gräns vara oändligt skarp?
En ritning kan visa en exakt linje, medan den verkliga mekaniska övergången kan innehålla fullständiga och partiella anslag, återstuds samt en gradvis förändring i fördelningen av intryck. Kraven ska ange den godkända gränsens läge, tolerans eller tillåtna övergångszon. Att flytta en mask av tillverkningstekniska skäl kräver ett formellt tekniskt godkännande.
NASA TP-2711 undersökte en avgränsningslinje på ett specifikt Ti-6Al-4V böj-utmattningsprov relaterat till kompressorbladsarbete. Det rapporterade resultatet är applikationsspecifikt; det fastställer inte att varje gräns, material, geometri eller belastningsförhållande är acceptabelt.
Hur ska ett maskeringssystem väljas?
| Masksystem | Potentiell hållfasthet | Huvudkontroller |
|---|---|---|
| Stelt lock, plugg, hylsa eller skydd | Repeterbar geometri och seriell hållbarhet | Retention, utstickning, återstuds, kantslitage, komponentkontakt och korrekt revision |
| Elastomer lock, plugg eller hylsa | Överensstämmelse och snabb installation på oregelbundna konstruktioner | Materialkompatibilitet, rivning, lyftning, åldring, lossning, passform och återanvändningsgräns |
| Kvalificerad maskeringstejp | Flexibel avgränsning för plana komponenter eller tillämpningar med små serier | Ytbehandling, godkänt material, tjocklek/lager, överlappning, vidhäftning, lyftning och rester |
| Offerplatta eller insats | Utbytbar stötdämpande gräns | Position, retention och utbyte innan erosion ändrar gränsen |
| Integrerat fixturskydd | Kombinerar placering och skydd i en produktionsuppställning | Fixturens utgångspunkt, slitage, kontaminering, studs och interaktion med strömtillgång |
Tabell 3. Ingen maskeringsfamilj är universellt överlägsen; den kompletta kvalificerade konfigurationen är applikationsspecifik.
Ange inte universell tejptyp, lagerantal, överlappning eller utbytesintervall. Exponeringsgrad, kulpeningsmedium, vinkel, komponentyta, limkompatibilitet, temperatur, rengöringsväg och funktionella krav avgör det kvalificerade valet.

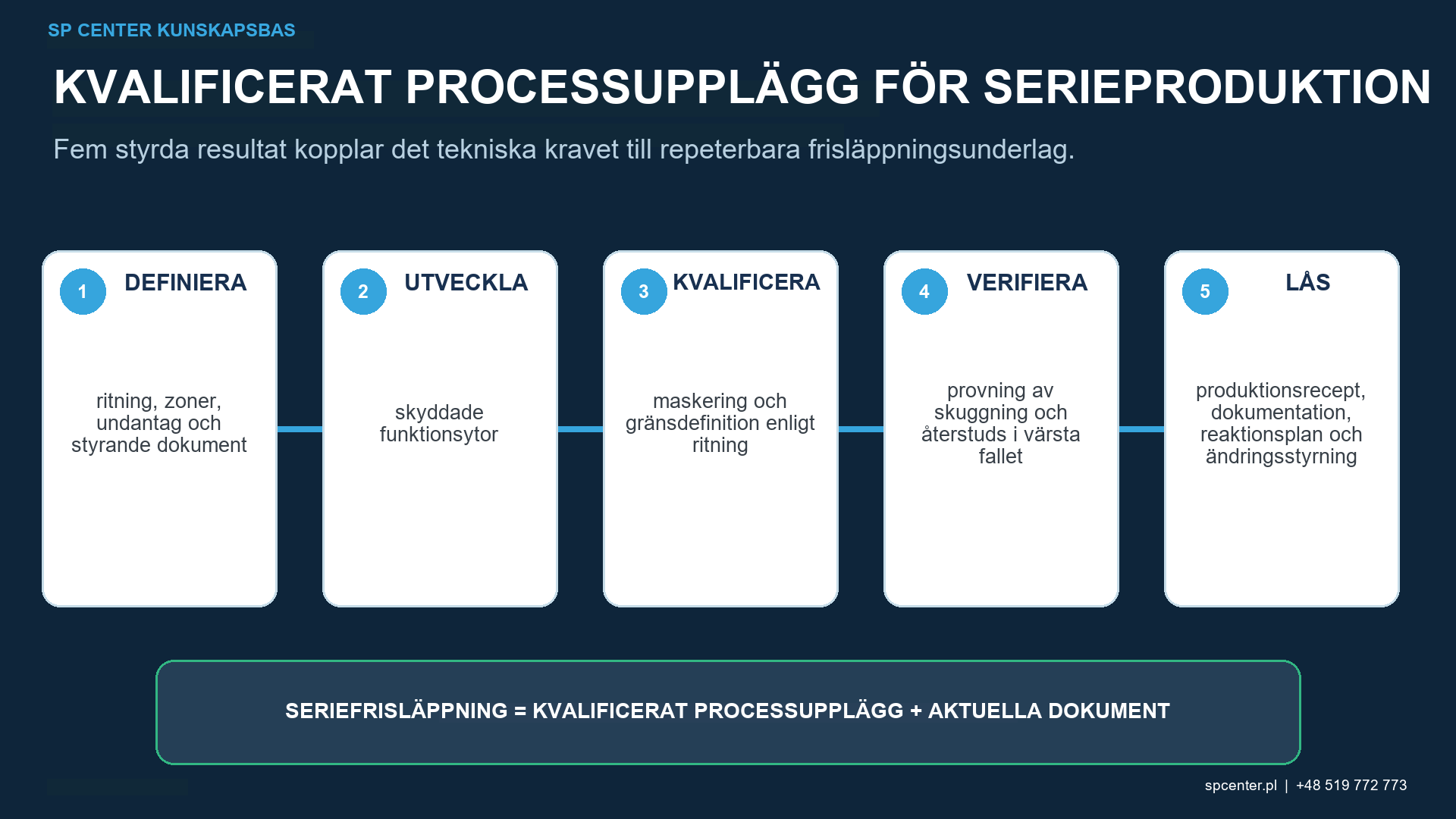

Hur kontrolleras återanvändbara masker?
| Kontrollpunkt | Vad som ska definieras | Fel förhindrat |
|---|---|---|
| Verktygsidentifiering | Unikt ID, revision, tillämplig del/revision och status | Användning av en rimlig men felaktig mask |
| Installation | Orientering, ingreppsdjup, ändläge, retention och felsäkerhet | Gränsförskjutning, lossning, läckage eller felaktig belastning |
| Inspektion före användning | Renlighet, passform, kantgeometri, sprickor, deformation, slitage och retentionsegenskaper | Användning utöver det kvalificerade tillståndet |
| Ersättningskriterium | Uppmätt slitage, cykelgräns eller tillståndsbaserat avvisande | Progressivt läckage, gränsdrift eller ökad skuggning |
| Processinteraktion | Munstycks-/hjulriktning, avstånd, vinkel, rörelse, maskkant, återstuds och instängda medier processupplägg | Kvalificering av masken isolerat från strömmen |
| Verifiering efter process | Skyddad yta, gräns, angränsande täckningsgrad, rester, lösa medier och dimensioner som åberopats | Godkännande enbart för att masken överlevde |
| Ändringskontroll | Granskningsutlösare för material-, leverantörs-, design-, positions-, livslängds-, del- eller processändring | Tyst överföring utanför den kvalificerade konfigurationen |
Tabell 4. Verktygskontroll upprätthåller det maskeringstillstånd som demonstrerades under kvalificeringen.
Vad bör efterbearbetningsverifieringen omfatta?
- Inga oacceptabla underlag på kulpening, kontaminering eller verktygsskador på skyddade ytor.
- Gränsläge och övergång inom ritnings- eller processplankravet.
- Krävs täckningsgrad omedelbart bredvid masken och vid kritisk, minst åtkomlig geometri.
- Inget lim, elastomer eller verktygsrester; inget instängt skräp eller löst material.
- Acceptabla gängor, referenspunkter, tätningsytor, lagersäten, hål och andra funktionella ytor.
- Mått, grovhet, kontaktförhållande och renhet där det uttryckligen åberopas.
Vad är maskering för kulpening?
Maskering är kontrollerade processverktyg som skyddar ritningsdefinierade områden utan kulpening och etablerar behandlingsgränser samtidigt som erforderlig strömåtkomst och täckningsgrad på den kulpenade sidan bibehålls.
Vilka ytor ska maskeras?
Endast den kontrollerade ritningen, den åberopade specifikationen och den godkända processplanen avgör omfattningen. Gängor, hål, referenspunkter, lagersäten och tätningsytor maskeras eller kulpenas inte automatiskt.
Kan en kulpeningsmask skapa en perfekt skarp gräns?
Ritningen kan definiera en linje, men den fysiska övergången kan inkludera fullständiga och partiella stötar, studs och en förändrad avtryckspopulation. Den tillåtna platsen, toleransen eller övergångszonen måste definieras och kvalificeras.
Bevisar ett orört område utan kulpening att masken är acceptabel?
Nej. Det erforderliga kulpenade området kan vara skuggat, gränsen kan ha förskjutits, eller masken kan ha repat, indragit eller kontaminerat den skyddade ytan. Båda sidor och gränssnittet kräver inspektion.
Ska gängor alltid maskeras?
Nej. Vissa konstruktioner kräver behandling av gängade eller fästelementrelaterade funktioner. Slut aldrig behandlingsomfattning från funktionstyp; använd den kontrollerade tekniska dokumentationen.
Kan en återanvändbar mask fortsätta att fungera tills den går sönder?
Nej. Erosion, kantslitage, deformation eller förlust av passform kan flytta gränsen innan fullständigt fel. Använd kvalificerad inspektion och mätbara eller tillståndsbaserade ersättningskriterier.
Bevisar korrekt Almenintensitet att maskering är acceptabelt?
Nej. Almenintensitet verifierar kulpeningsstrålens standardiserade Almenrespons. Gränsläge, intilliggande täckningsgrad, tillstånd på skyddad yta, rester, instängda medier och funktionell acceptans kräver underlag på komponentnivå.
Vad bör en maskeringsanbudsförfrågan innehålla?
Ange ritning och revisionsbeteckning, behandlingszoner, områden som inte ska kulpenas och övergångszoner, material- och yttillstånd, specifikationer, intensitet och täckningsgrad, geometri, antal, funktionella gränser och måttgränser samt erforderlig dokumentation.
Viktiga slutsatser
- Behandla masker som kvalificerade processverktyg, inte förbrukningsbara hushållsartiklar.
- Styr området som inte ska kulpenas, övergången och täckningsgraden på den kulpenade sidan.
- Definiera omfattning från godkänd teknisk dokumentation, inte från funktionstyp.
- Utvärdera skuggning, retureffekt, läckage, bana och medieinfångning separat.
- Identifiera och inspektera återanvändbara verktyg; byt ut dem innan slitage flyttar gränsen.
- Inkludera maskdesign och installation i processkvalificering och ändringskontroll.
Relaterade SP Center-guider
Tekniska källor
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
3. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
5. SAE J2441_202511: Kulpening, stabiliserad november 2025
6. Carek, Kulpening för Ti-6Al-4V-legeringskompressorblad, NASA TP-2711
Standardnotering: Använd de fullständiga revisionerna som anges i ritningen, kontraktet och de vidareförda kundkraven. Denna guide skapar inte ett universellt maskmaterial, gränstolerans eller utbytesintervall.
