Maskierung beim Verfestigungsstrahlen: Grenzen, Abschattung und Werkzeugkontrolle

Zeichnungsbezogene Funktionsflächen schützen, den Bedeckungsgrad neben der Grenze erhalten und Abschattung, Rückprall, Undichtigkeit sowie Werkzeugverschleiß beherrschen

Eine Maske beim Verfestigungsstrahlen legt fest, wo der qualifizierte mechanische Prozess wirken darf und wo er enden muss. Sie schützt die vorgeschriebene strahlfreie Fläche und muss gleichzeitig unmittelbar neben der Grenze den erforderlichen Strahlzugang und Bedeckungsgrad ermöglichen. Maskierungen sind daher kontrollierte Prozesswerkzeuge: Konstruktion, Material, Passung, Einbau, Verschleißgrenzen und Prüfung nach der Behandlung werden zusammen mit Bauteil, Strahlmittel, Intensität, Strahlgeometrie und Bewegung qualifiziert.

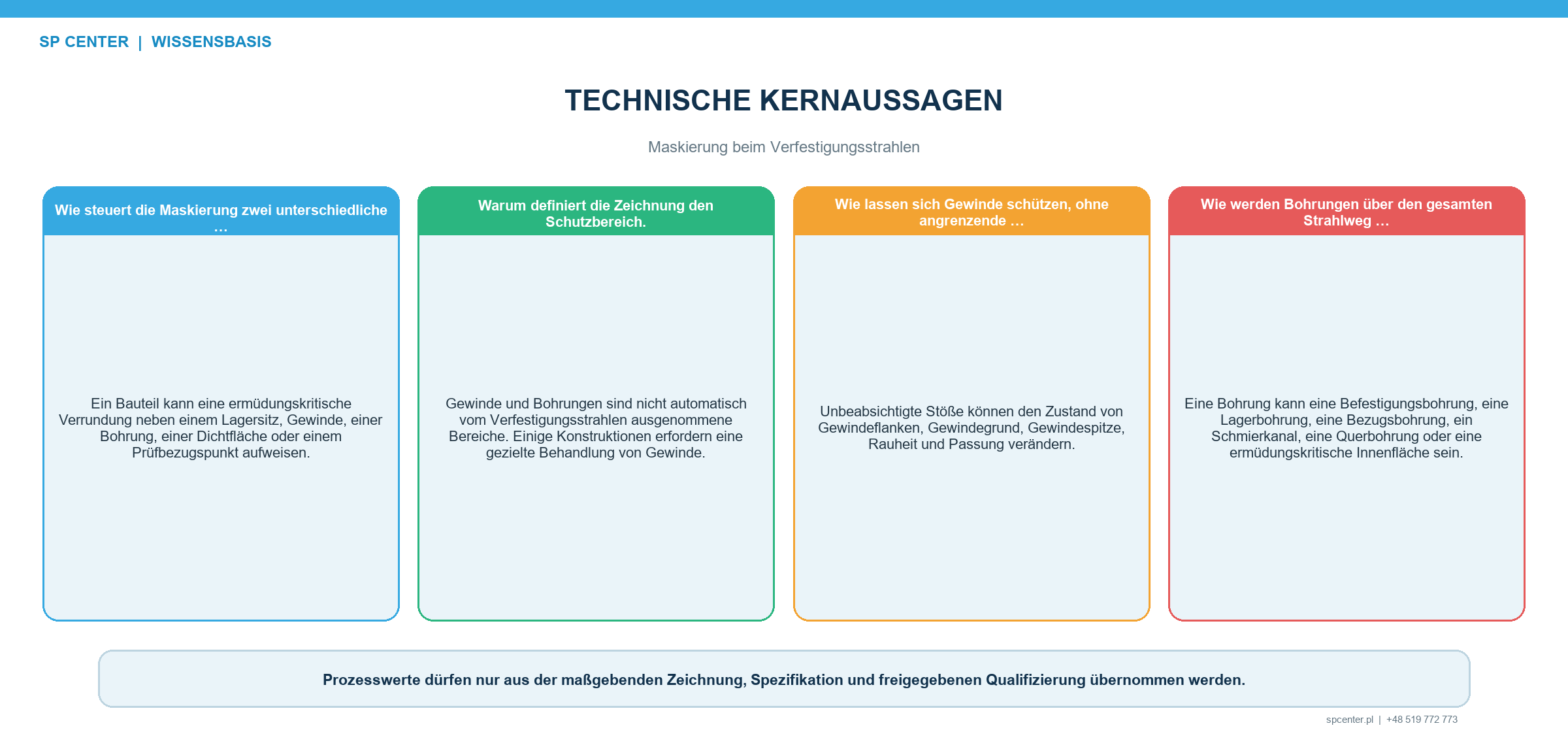

Warum muss die Maskierung beide Seiten der Grenze beherrschen?

Seite der Grenze	Erforderlicher Zustand	Typischer Nachweis
Behandlungsfläche	Der qualifizierte Strahl erreicht die vollständige vorgeschriebene Oberfläche	Bedeckungsgrad an der Grenze und an der am schwersten zugänglichen Stelle sowie geforderte Bauteilabnahme
Strahlfreie Fläche	Keine unzulässigen Auftreffer, Kontamination, Rückstände, Werkzeugspuren oder Funktionsänderungen	Geforderte Sicht-, Oberflächen-, Maß- oder Funktionsprüfung
Übergangszone	Physischer Übergang und Grenzlage bleiben innerhalb freigegebener Position und Toleranz	Qualifizierte Maskengeometrie, Einbauposition und Grenzprüfung
Kontakt zwischen Maske und Bauteil	Maske bleibt sicher befestigt, löst sich nicht ab, schließt kein Strahlmittel ein und beschädigt das Bauteil nicht	Aufzeichnungen zu Werkzeugzustand, Einbau und Prüfung nach Entfernung

Tabelle 1. Eine geeignete Maske schützt die ausgeschlossene Fläche und erhält zugleich die vorgeschriebene Behandlung an derselben Grenze.

Eine ermüdungskritische Rundung kann neben Lagersitz, Gewinde, Bohrung, Bezugs- oder Dichtfläche liegen. Die Behandlungszone benötigt die herangezogene Intensität und den geforderten Bedeckungsgrad; die angrenzende Funktionsfläche kann definierte Oberflächen-, Passungs- oder Kontaktbedingungen verlangen. Der Schutz der einen Seite durch Unterbehandlung oder Beschädigung der anderen ist nicht zulässig.

Bestimmt die Merkmalsart, ob maskiert wird?

Nein. Manche Zeichnungen schreiben die Behandlung von Gewinden, Befestigungsbohrungen, Bohrungsinnenflächen oder anderen inneren Bereichen ausdrücklich vor. Bediener dürfen den Umfang weder aus der Geometrie noch aus früheren Aufträgen ableiten. Behandlungs-, Ausschluss- und Übergangszonen folgen Zeichnung, Spezifikation, autorisierter technischer Klärung und freigegebenem Prozessplan.

Wie werden Gewinde, Bohrungen und Funktionsflächen geschützt?

Merkmal	Maskierungsrisiko	Erforderliche Prüfung
Außengewinde	Kappe, Mutter oder Hülse kann Auslauf oder Rundung abschatten; Auftreffer können Flanken, Grund, Spitzen und Passung verändern	Zeichnungsumfang, Eingriffstiefe, Grenze, Befestigung und angrenzender Bedeckungsgrad
Innengewinde	Stopfen kann überstehen, sich lösen, Material abgeben oder Strahlmittel einschließen	Passung von Gewinde-/Spreizwerkzeug, Endposition, Entfernung und Prüfung des geschützten Gewindes
Sackloch	Strahlmitteleintrag und -einschluss können Kontamination oder Blockade erzeugen	Schutz, Werkzeugentfernung und dokumentierte Freiheit von losen Strahlmittelrückständen
Durchgangs- oder Querbohrung	Strahlmittel kann eine gegenüberliegende Fläche oder geschützte Kavität erreichen	Gesamte Partikelbahn, beide Öffnungen, innere Rückgewinnung und Reinigung
Bezugsfläche, Lagersitz oder Dichtfläche	Textur, Eindruck, Klebstoffrest oder Spannspur können Auflage und Funktion verändern	Geforderte Oberflächen-, Kontakt-, Maß- und Sauberkeitsabnahme
Vorgeschriebene innere Behandlungsfläche	Aufgrund einer Annahme eingesetzte Maske kann die freigegebene Behandlung blockieren	Zeichnungsbezogener Umfang und qualifizierte Lanze, Düse oder Ablenkerroute

Tabelle 2. Funktion, vollständige Partikelbahn und erforderlicher angrenzender Bedeckungsgrad bestimmen die Maskierungsroute.

Bei einem Gewinde kann die Einbautiefe zum kontrollierten Maß werden, weil ein zu großer Überstand einen Auslauf oder eine Rundung abschatten kann. Bei einer Durchgangsbohrung verhindert der Schutz einer Öffnung möglicherweise nicht, dass Strahlmittel eine gegenüberliegende Fläche erreicht. Bei einer Bezugsfläche reicht die Abwesenheit von Strahlspuren nicht, wenn die Maske Kratzer, Eindrücke oder Rückstände hinterlässt und dadurch die Auflage verändert.

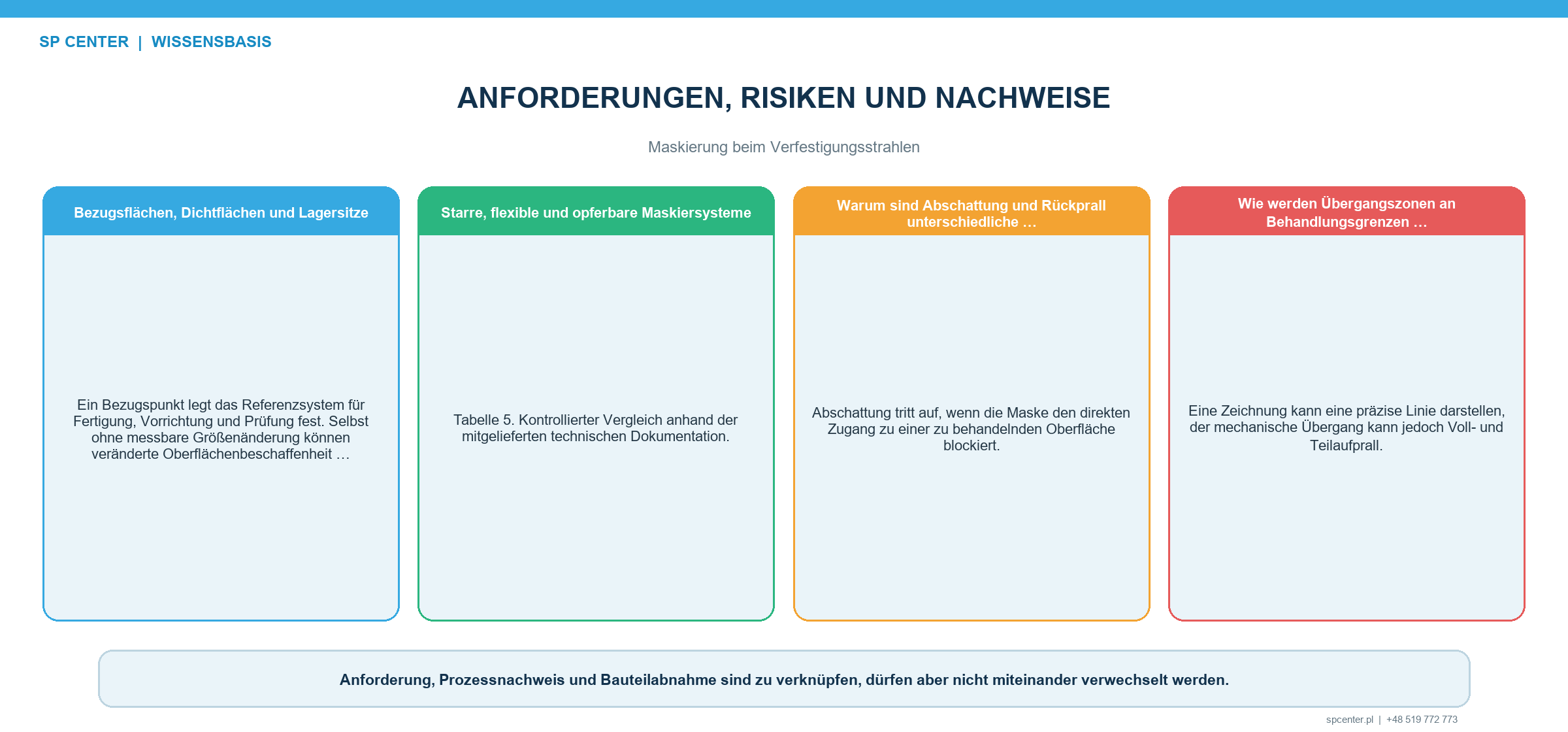

Warum sind Abschattung, Rückprall und Undichtigkeit verschiedene Fehlerarten?

Abschattung blockiert den direkten Zugang zu einer vorgeschriebenen Behandlungsfläche. Rückprall lenkt Partikel vom Maskierwerkzeug zum Bauteil um und kann lokalen Winkel, örtlichen Strahlmittelfluss oder Oberflächenzustand verändern. Undichtigkeit lässt unerwünschte Auftreffer unter oder durch die Maske zu. Strahlmitteleinschluss und Werkzeugabrieb erzeugen zusätzliche Sauberkeitsrisiken.

Die Maskenkante ist gemeinsam mit Düsen- oder Schleuderradrichtung, Arbeitsabstand, Auftreffwinkel, Bauteilbewegung und Partikelbahn zu bewerten. Der Bedeckungsgrad wird an der Grenze und an der am schwersten zugänglichen vorgeschriebenen Stelle geprüft, nicht nur auf der offenen Fläche.

Kann eine physische Grenze unendlich scharf sein?

Eine Zeichnung kann eine präzise Linie zeigen, während der mechanische Übergang Bereiche mit vollständiger oder teilweiser Bedeckung, Rückprall und eine allmähliche Änderung der Eindruckdichte umfassen kann. Die Anforderung muss Grenzlage, Toleranz oder zulässige Übergangszone festlegen. Eine Verschiebung aus Fertigungsgründen benötigt eine formelle technische Freigabe.

NASA TP-2711 untersuchte eine Trennlinie an einer spezifischen Ti-6Al-4V-Biegeermüdungsprobe im Umfeld von Kompressorschaufeln. Das berichtete Ergebnis ist anwendungsspezifisch und belegt nicht die Zulässigkeit jeder Grenze, jedes Werkstoffs, jeder Geometrie oder Belastung.

Wie wird ein Maskiersystem ausgewählt?

Maskiersystem	Möglicher Vorteil	Wesentliche Kontrollen
Starre Kappe, Stopfen, Hülse oder Abschirmung	Wiederholbare Geometrie und Standzeit in der Serie	Befestigung, Überstand, Rückprall, Kantenverschleiß, Bauteilkontakt und richtige Revision
Elastomerische Kappe, Stopfen oder Hülse	Anpassungsfähigkeit und schnelle Montage an unregelmäßigen Merkmalen	Materialverträglichkeit, Rissbildung, Ablösung, Alterung, Abrieb, Passung und Wiederverwendungsgrenze
Qualifiziertes Maskierband	Flexible Begrenzung für ebene oder kleine Serien	Oberflächenvorbereitung, freigegebenes Material, Dicke/Lagen, Überlappung, Haftung, Ablösung und Rückstände
Opferplatte oder -einsatz	Austauschbare, aufprallabsorbierende Begrenzung	Position, Befestigung und Austausch, bevor Erosion die Grenze verändert
Integrierte Vorrichtungsabschirmung	Verbindet Lage und Schutz in der Serienkonfiguration	Vorrichtungsbezug, Verschleiß, Kontamination, Rückprall und Strahlzugang

Tabelle 3. Keine Maskierungsfamilie ist generell überlegen; die vollständige qualifizierte Konfiguration ist anwendungsspezifisch.

Universelle Angaben zu Bandtyp, Lagenzahl, Überlappung oder Austauschintervall sind nicht belastbar. Strahlmittel, Beanspruchung durch den Strahl, Winkel, Bauteiloberfläche, Klebstoffverträglichkeit, Temperatur, Reinigungsroute und Funktionsanforderung bestimmen die qualifizierte Auswahl.

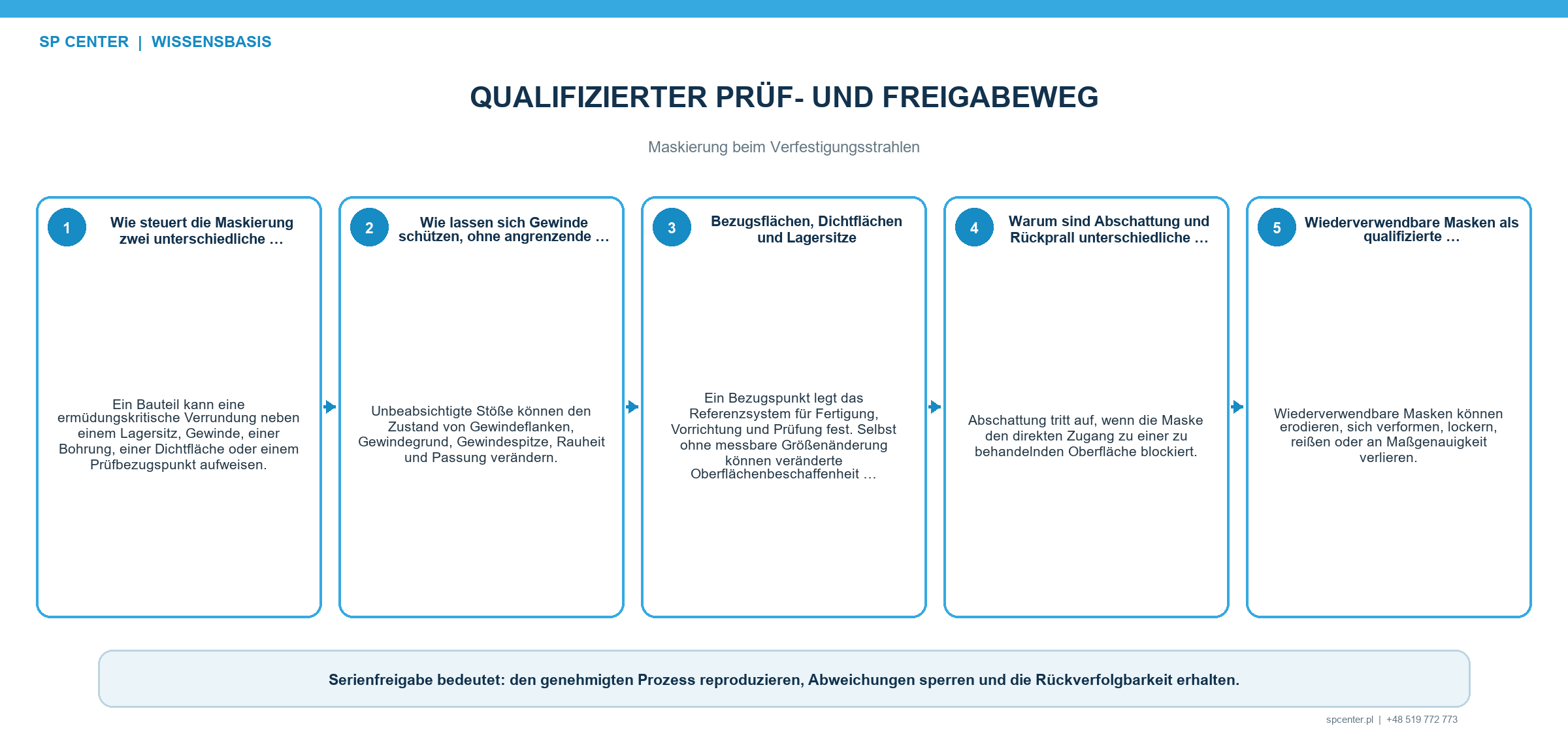

Wie werden wiederverwendbare Masken beherrscht?

Kontrollpunkt	Festzulegen	Verhindertes Risiko
Werkzeugidentifikation	Eindeutige ID, Revision, zugehöriges Bauteil/Revision und Status	Einsatz einer plausiblen, aber falschen Maske
Einbau	Ausrichtung, Eingriffstiefe, Endposition, Befestigung und Fehlervermeidung	Grenzverschiebung, Lockerung, Undichtigkeit oder falsche Beladung
Prüfung vor Gebrauch	Sauberkeit, Passung, Kantengeometrie, Risse, Verformung, Verschleiß und Halteelemente	Einsatz außerhalb des qualifizierten Zustands
Austauschkriterium	Messbarer Verschleiß, Zyklusgrenze oder zustandsbezogene Aussonderung	Zunehmende Undichtigkeit, Grenzdrift oder Abschattung
Prozesswechselwirkung	Düsen-/Schleuderradrichtung, Abstand, Winkel, Bewegung, Maskenkante, Rückprall und Weg eingeschlossener Medien	Qualifizierung der Maske losgelöst von der Strahlführung
Prüfung nach der Behandlung	Geschützte Fläche, Grenze, angrenzender Bedeckungsgrad, Klebstoff-/Werkzeugrückstände, eingeschlossenes oder loses Strahlmittel und geforderte Maße	Abnahme nur deshalb, weil die Maske überstanden hat
Änderungslenkung	Prüfauslöser bei Änderung von Material, Lieferant, Konstruktion, Position, Standzeit, Bauteil oder Prozess	Ungeprüfte Übertragung außerhalb der qualifizierten Konfiguration

Tabelle 4. Die Werkzeugkontrolle erhält den während der Qualifizierung nachgewiesenen Maskierungszustand.

Was umfasst die Prüfung nach der Behandlung?

• Keine unzulässigen Strahlspuren, Kontaminationen oder Werkzeugschäden auf geschützten Flächen.
• Grenzlage und Übergang innerhalb der Zeichnungs- oder Prozessplanforderung.
• Geforderter Bedeckungsgrad unmittelbar neben der Maske und an kritischer, schwer zugänglicher Geometrie.
• Keine Klebstoff-, Elastomer- oder Werkzeugrückstände, eingeschlossenen Fremdkörper oder losen Strahlmittelrückstände.
• Zulässige Gewinde, Bezugsflächen, Dichtflächen, Lagersitze, Bohrungen und andere Funktionsflächen.
• Geforderte Maße, Rauheit, Kontaktbedingungen und Sauberkeit.

Was bedeutet Maskierung beim Verfestigungsstrahlen?

Die Maskierung ist ein kontrolliertes Prozesswerkzeug. Sie schützt zeichnungsbezogene strahlfreie Flächen und legt Behandlungsgrenzen fest, ohne den erforderlichen Strahlzugang und Bedeckungsgrad auf der behandelten Seite zu beeinträchtigen.

Welche Flächen müssen maskiert werden?

Das bestimmen ausschließlich die kontrollierte Zeichnung, die herangezogene Spezifikation und der freigegebene Prozessplan. Gewinde, Bohrungen, Bezugsflächen, Lagersitze und Dichtflächen sind weder automatisch zu maskieren noch automatisch zu behandeln.

Kann eine Maske eine vollkommen scharfe Behandlungsgrenze erzeugen?

Die Zeichnung kann eine Linie festlegen; der physische Übergang kann jedoch Bereiche mit vollständiger oder teilweiser Bedeckung, Rückprall und einer veränderlichen Eindruckdichte umfassen. Zulässige Lage, Toleranz oder Übergangszone sind festzulegen und zu qualifizieren.

Belegt eine unberührte strahlfreie Fläche die Eignung der Maske?

Nein. Die vorgeschriebene Fläche kann abgeschattet sein, die Grenze kann sich verschoben haben oder die Maske kann die geschützte Oberfläche zerkratzt, eingedrückt oder verunreinigt haben. Beide Seiten und die Grenzzone sind zu prüfen.

Müssen Gewinde immer maskiert werden?

Nein. Manche Konstruktionen verlangen die Behandlung von Gewinden oder befestigungsbezogenen Merkmalen. Der Umfang darf nie aus der Merkmalsart abgeleitet werden; maßgebend ist die kontrollierte technische Dokumentation.

Darf eine wiederverwendbare Maske bis zum Bruch eingesetzt werden?

Nein. Erosion, Kantenverschleiß, Verformung oder Passungsverlust können die Grenze vor dem vollständigen Ausfall verschieben. Es gelten qualifizierte Prüf- und messbare oder zustandsbezogene Austauschkriterien.

Belegt korrekte Almen-Intensität die Eignung der Maskierung?

Nein. Die Almen-Intensität verifiziert die standardisierte Strahlreaktion. Grenzlage, angrenzender Bedeckungsgrad, geschützter Oberflächenzustand, Rückstände, eingeschlossene Medien und Funktion benötigen Bauteilnachweise.

Welche Angaben gehören in eine Anfrage zur Maskierung?

Benötigt werden Zeichnung und Revision, Behandlungszonen, strahlfreie Zonen und Übergangszonen, Werkstoff und Oberfläche, Spezifikationen, Intensität und Bedeckungsgrad, Geometrie, Mengen, Funktions-/Maßgrenzen und geforderte Aufzeichnungen.

Die wichtigsten Punkte

• Masken als qualifizierte Prozesswerkzeuge und nicht nur als Verbrauchsmaterial behandeln.
• Strahlfreie Seite, Übergang und Bedeckungsgrad auf der behandelten Seite gemeinsam beherrschen.
• Umfang aus freigegebener technischer Dokumentation und nicht aus der Merkmalsart ableiten.
• Abschattung, Rückprall, Undichtigkeit, Partikelbahn und Strahlmitteleinschluss getrennt bewerten.
• Wiederverwendbare Werkzeuge identifizieren, prüfen und austauschen, bevor Verschleiß die Grenze verschiebt.
• Maskenkonstruktion und Einbau in Prozessqualifizierung und Änderungslenkung einbeziehen.

Weiterführende Leitfäden von SP Center

• Bedeckungsgrad beim Verfestigungsstrahlen
• Auftreffwinkel beim Verfestigungsstrahlen
• Prozessfenster beim Verfestigungsstrahlen

Technische Quellen

1. SAE AMS2430U: Shot Peening, revised April 2018

2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018

3. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

4. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

5. SAE J2441_202511: Shot Peening, stabilized November 2025

6. Carek, Shot Peening for Ti-6Al-4V Alloy Compressor Blades, NASA TP-2711

Hinweis zu Normen: Maßgebend sind die vollständigen Revisionen aus Zeichnung, Vertrag und Kundenvorgaben. Dieser Leitfaden legt weder universelles Maskiermaterial noch allgemeine Grenztoleranz oder Austauschfrist fest.
