Ochrana funkčních ploch definovaných výkresem při zachování pokrytí vedle hranice a řízení stínování, odrazu, úniku a opotřebení nástroje.
Maska pro kuličkování definuje, kde může kvalifikovaný mechanický proces působit a kde musí zastavit. Musí chránit specifikovanou oblast bez kuličkování a zároveň zachovat přístup proudu a požadované pokrytí bezprostředně vedle hranice. Maskování je proto řízené nástrojové vybavení procesu: návrh, materiál, uložení, instalace, meze opotřebení a následná kontrola jsou kvalifikovány s ohledem na součást, médium, intenzitu, geometrii dodávky a pohyb.
Proč musí maskování ovládat obě strany hranice?
| Strana hranice | Požadovaná podmínka | Typické doklady |
|---|---|---|
| Oblast určená ke kuličkování | Kvalifikovaný proud dosahuje celého specifikovaného povrchu | Pokrytí na hranici a nejméně přístupném místě plus vynucená akceptace součásti |
| Oblast vyloučená z kuličkování | Žádný nepřijatelný dopad, kontaminace, zbytky, stopy po nástroji nebo funkční změny | Vizuální, povrchová, rozměrová nebo funkční kontrola požadovaná plánem |
| Přechodová zóna | Fyzický přechod a poloha hranice zůstávají v rámci autorizované polohy a tolerance | Kvalifikovaná geometrie masky, poloha instalace a kontrola hranice |
| Rozhraní masky | Maska zůstává zachována a neuvolňuje se, nezachytává médium ani nepoškozuje součást | Stav nástroje, instalace a kontrola po demontáži záznamy |
Tabulka 1. Úspěšná maska chrání vyloučený povrch a požadované ošetření na stejné hranici.
Zaoblení kritické z hlediska únavy může být umístěno vedle ložiskového sedla, závitu, otvoru, vztažné plochy nebo těsnicí plochy. Ošetřená zóna vyžaduje požadovanou intenzitu a pokrytí; sousední funkční plocha může vyžadovat kontrolovanou úpravu, uložení nebo kontaktní podmínky. Ochrana jednoho nedostatečným ošetřením nebo poškozením druhého není přijatelným výsledkem.
Rozhoduje typ prvku o tom, zda bude maskován?
Ne. Některé výkresy záměrně požadují kuličkování závitů, otvorů pro spojovací prvky, vývrtů nebo vnitřních povrchů. Obsluha nesmí rozsah ošetření odvozovat z geometrie ani z dřívější praxe. Ošetřované, nekuličkované a přechodové zóny určuje řízený výkres, předepsaná specifikace, autorizované objasnění a schválený procesní plán.
Jak jsou chráněny závity, otvory a funkční povrchy?
| Vlastnost | Riziko maskování | Požadovaná revize |
|---|---|---|
| Vnější závit | Krytka, matice nebo pouzdro mohou zakrývat výběh nebo zaoblení; nárazy mohou změnit boky, kořene, vrcholy a uložení | Rozsah výkresu, hloubka záběru, hranice, retence a pokrytí přilehlých částí |
| Vnitřní závit | Zátka může vyčnívat, uvolňovat se, prolévat nebo zachycovat médium | Uložení závitového/rozpínacího nástroje, koncová poloha, vyjmutí a kontrola chráněného závitu |
| Slepý otvor | Vstup a zachycení média může způsobit kontaminaci nebo ucpání | Ochrana, vyjmutí nástroje a zdokumentovaný stav bez média |
| Průchozí otvor nebo příčný otvor | Stříkaná látka může projít na protilehlou plochu nebo chráněnou dutinu | Kompletní trajektorie, oba vstupy, vnitřní vyjmutí a čištění |
| Referenční bod, sedlo ložiska nebo těsnění povrch | Textura, promáčklina, zbytky lepidla nebo stopy po upnutí mohou změnit usazení a funkci | Požadovaná akceptace povrchu, kontaktu, rozměrů a čistoty |
| Požadovaný vnitřní povrch určený ke kuličkování | Maska aplikovaná na základě předpokladu může blokovat autorizované ošetření | Osciloskop řízený výkresem a kvalifikovaný procesní postup trysky, trysky nebo deflektoru |
Tabulka 2. Funkce prvku, úplná trajektorie média a požadované sousední pokrytí určují postup maskování.
U závitu se hloubka instalace může stát řízeným rozměrem, protože nadměrně vyčnívající maskovací prvek může zastínit sousední výběh nebo přechodový poloměr. U průchozího otvoru nemusí ochrana jednoho ústí zabránit brokům v dosažení protilehlého povrchu. U základny nestačí absence stop po kuličkování, pokud maska zanechá škrábanec, vtisk nebo zbytek, který změní dosednutí.

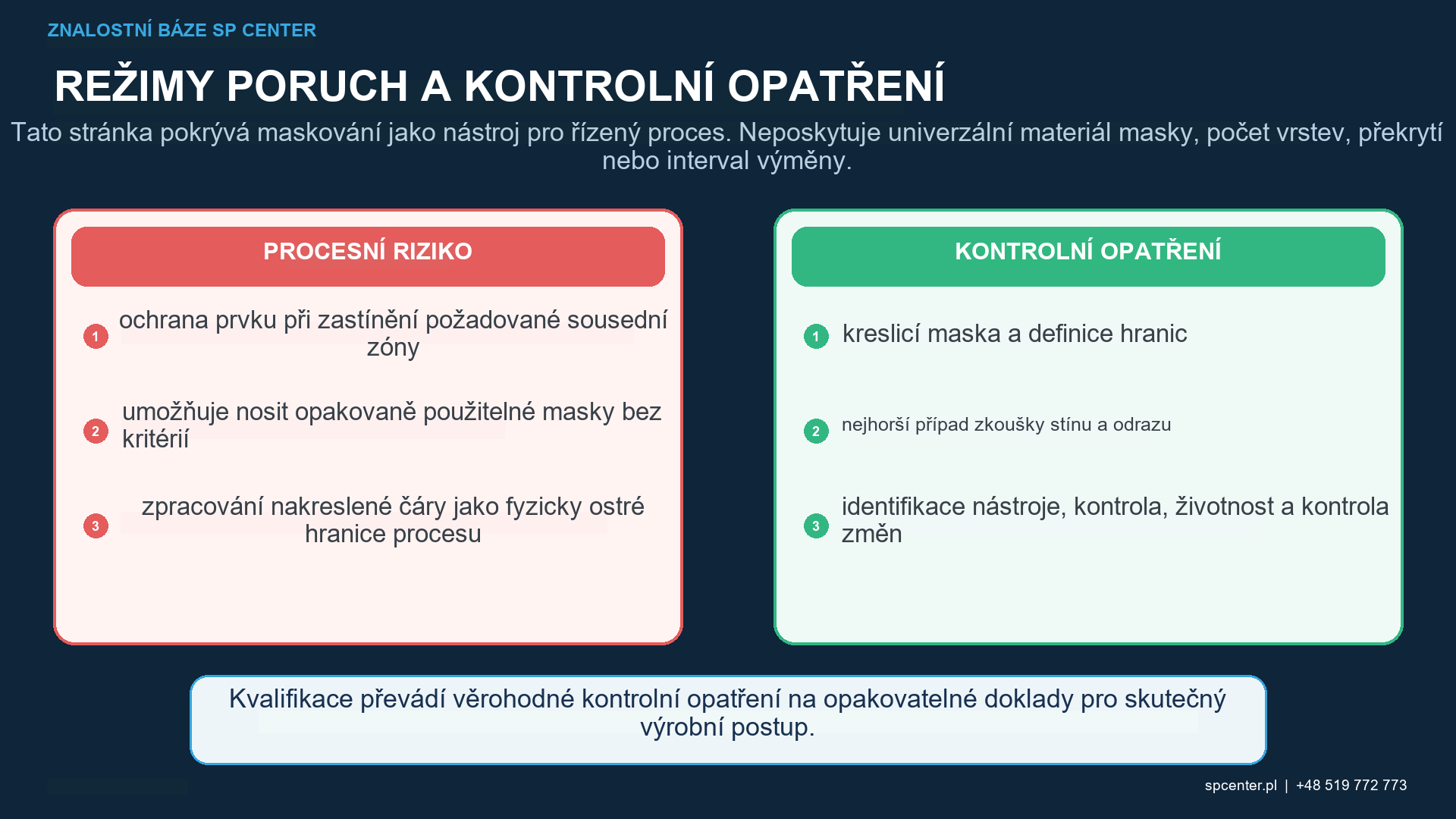

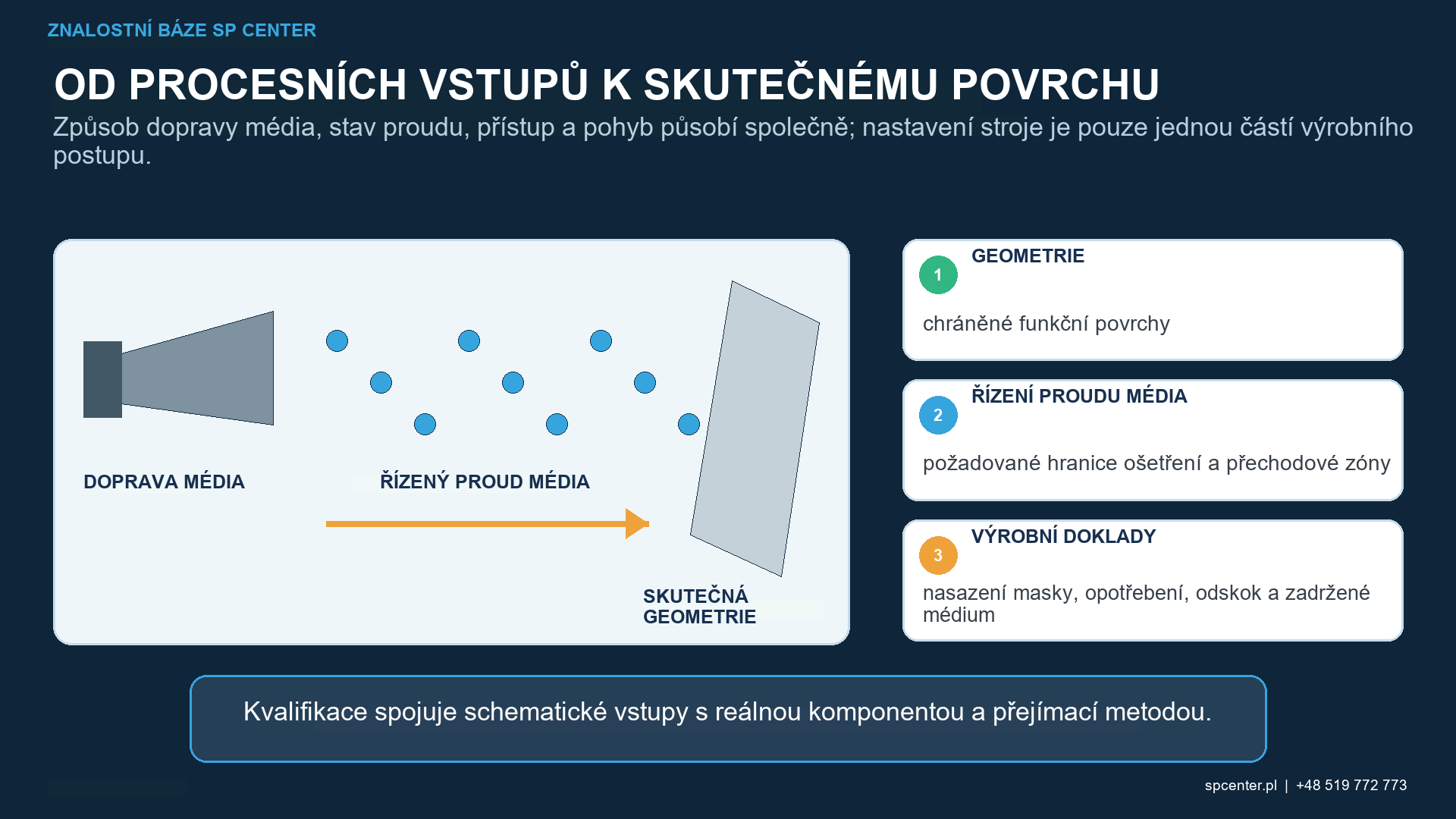

Proč jsou stínování, odraz a únik různými režimy selhání?
Stínování blokuje přímý přístup k povrchu, který musí být ošetřen. Odraz přesměrovává částice z masky směrem k součásti a může změnit lokální úhel, populaci nárazů nebo stav povrchu. Únik umožňuje nezamýšlené nárazy pod maskou nebo skrz ni. Zachycení média a uvolňování nástroje vytvářejí další rizika pro čistotu.
Vyhodnoťte okraj masky s ohledem na směr proudu trysky nebo kola, odstup, úhel nárazu, pohyb součásti a trajektorii média. Zkontrolujte pokrytí na hranici a nejméně přístupném specifikovaném místě, nejen na nejsnadněji otevřené ploše.
Může být fyzická hranice nekonečně ostrá?
Výkres může zobrazovat přesnou čáru, zatímco skutečný mechanický přechod může zahrnovat úplné i částečné nárazy, odraz a postupnou změnu v rozložení vtisků. Požadavky mají vymezit schválenou polohu hranice, toleranci nebo přípustnou přechodovou oblast. Přemístění masky z výrobních důvodů vyžaduje formální technické schválení.
NASA TP-2711 zkoumala demarkační linii na specifickém vzorku Ti-6Al-4V pro ohybovou únavu související s prací s lopatkami kompresoru. Uvedený výsledek je specifický pro danou aplikaci; nestanovuje, že každá hranice, materiál, geometrie nebo stav zatížení je přijatelný.
Jak by se měl vybírat maskovací systém?
| Systém masky | Potenciální pevnost | Hlavní kontroly |
|---|---|---|
| Pevná krytka, zátka, pouzdro nebo štít | Opakovatelná geometrie a sériová trvanlivost | Retence, vyčnívání, odraz, opotřebení hran, kontakt s komponentou a správná revize |
| Elastomerová krytka, zátka nebo pouzdro | Shoda a rychlá instalace na nepravidelných prvcích | Kompatibilita materiálů, trhání, zvedání, stárnutí, odlupování, usazení a limit opětovného použití |
| Kvalifikovaná maskovací páska | Pružné ohraničení pro ploché součásti nebo malosériové použití | Příprava povrchu, schválený materiál, tloušťka/vrstvy, překrytí, adheze, zvedání a zbytky |
| Obětní deska nebo vložka | Vyměnitelná hranice absorbující nárazy | Poloha, udržení a výměna předtím, než eroze změní hranici |
| Integrovaný štít upínacího přípravku | Kombinuje umístění a ochranu ve výrobním nastavení | Vztažný bod upínacího přípravku, opotřebení, kontaminace, odraz a interakce s přístupem k proudu |
Tabulka 3. Žádná rodina masek není univerzálně lepší; kompletní kvalifikovaná konfigurace je specifická pro danou aplikaci.
Neuvádějte typ univerzální pásky, počet vrstev, překrytí ani interval výměny. Kvalifikovanou volbu určuje závažnost expozice, médium, úhel, povrch součásti, kompatibilita lepidla, teplota, způsob čištění a funkční požadavky.

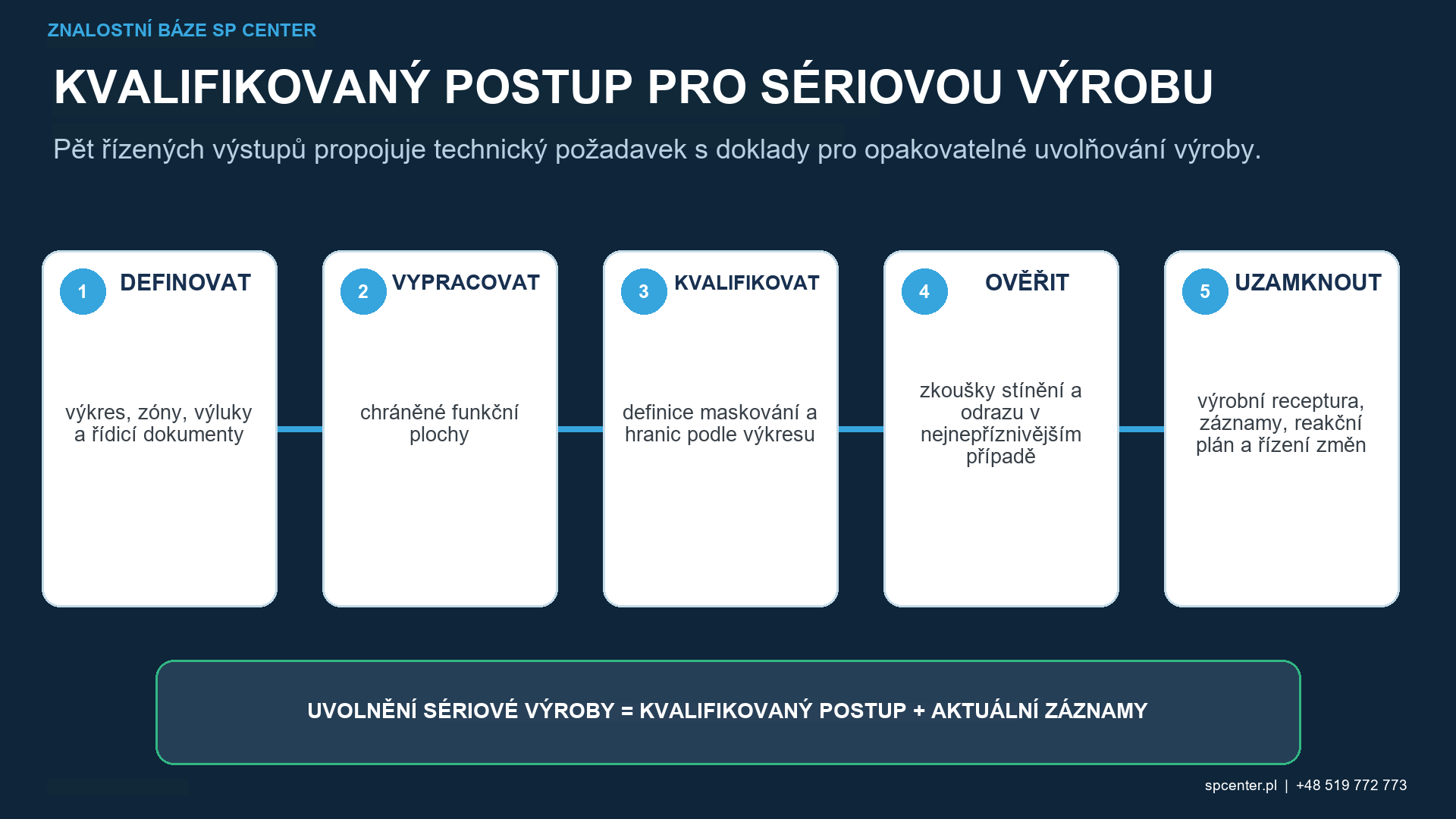

Jak se kontrolují opakovaně použitelné masky?
| Kontrolní bod | Co definovat | Zabránění selhání |
|---|---|---|
| Identifikace nástroje | Jedinečné ID, revize, příslušný díl/revize a stav | Použití věrohodné, ale nesprávné masky |
| Instalace | Orientace, hloubka záběru, koncová poloha, retence a ochrana proti chybám | Posun hranic, uvolnění, netěsnost nebo nesprávné zatížení |
| Kontrola před použitím | Čistota, usazení, geometrie hran, praskliny, deformace, opotřebení a retenční vlastnosti | Použití nad rámec kvalifikovaného stavu |
| Kritérium výměny | Naměřené opotřebení, limit cyklu nebo odmítnutí na základě stavu | Postupný netěsnost, posun hranice nebo zvýšené stínování |
| Interakce s procesem | Směr trysky/kola, odstup, úhel, pohyb, okraj masky, odraz a zachycené médium postup | Kvalifikace masky izolovaně od proudu |
| Ověření po procesu | Chráněný povrch, hranice, přilehlé pokrytí, zbytky, sypká média a rozměry dle potřeby | Přijetí pouze proto, že maska přežila |
| Kontrola změn | Spouštěče kontroly pro materiál, dodavatele, návrh, polohu, životnost, součástku nebo změnu procesu | Tichý přenos mimo kvalifikovanou konfiguraci |
Tabulka 4. Řízení nástroje udržuje stav maskování prokázaný během kvalifikace.
Co by mělo zahrnovat ověření po zpracování?
- Na chráněných površích nesmějí být nepřípustné známky kuličkování, kontaminace ani poškození přípravkem.
- Okrajová poloha a přechod v rámci požadavku výkresu nebo procesního plánu.
- Požadované pokrytí bezprostředně vedle masky a v kritické, nejméně přístupné geometrii.
- Žádné zbytky lepidla, elastomeru nebo nástrojů; žádné zachycené nečistoty ani uvolněná média.
- Přijatelné závity, vztažné body, těsnicí plochy, ložisková sedla, otvory a další funkční povrchy.
- Rozměry, drsnost, kontaktní stav a čistota, pokud jsou výslovně uvedeny.
Co je maskování pro kuličkování?
Maskování je řízené procesní vybavení, které chrání výkresem definované nekuličkované oblasti a vymezuje hranice ošetření, přičemž zachovává požadovaný přístup proudu média a pokrytí na kuličkované straně.
Které povrchy by měly být maskovány?
Rozsah určuje pouze řízený výkres, odkazovaná specifikace a schválený procesní plán. Závity, otvory, vztažné body, ložisková sedla a těsnicí plochy nejsou automaticky maskovány ani automaticky kuličkovaný.
Může maska pro kuličkování vytvořit dokonale ostrou hranici?
Výkres může definovat linii, ale fyzický přechod může zahrnovat plné a částečné nárazy, odrazy a měnící se populaci otisků. Povolené umístění, tolerance nebo přechodová zóna musí být definovány a kvalifikovány.
Dokládá nedotčená nekuličkovaná oblast, že maskování bylo přijatelné?
Ne. Požadovaná kuličkovaná oblast může být zastíněna, hranice se mohla posunout nebo maska mohla chráněný povrch poškrábat, promáčknout či kontaminovat. Kontrolu vyžadují obě strany i jejich rozhraní.
Měly by být závity vždy maskovány?
Ne. Některé konstrukce vyžadují ošetření závitových nebo spojovacího prvku. Nikdy neodvozujte rozsah ošetření z typu prvku; použijte řízenou technickou dokumentaci.
Může opakovaně použitelná maska zůstat v provozu, dokud se nerozbije?
Ne. Eroze, opotřebení hran, deformace nebo ztráta usazení mohou posunout hranici před úplným selháním. Použijte kvalifikovanou kontrolu a měřitelná nebo na stavu založená kritéria pro výměnu.
Dokazuje správná Almenova intenzita, že maskování je přijatelné?
Ne. Almenova intenzita ověřuje standardizovanou odezvu proudu. Poloha hranice, přilehlé pokrytí, stav chráněného povrchu, zbytky, zachycená média a funkční akceptace vyžadují doklady na úrovni komponent.
Co by měla obsahovat RFQ pro maskování?
Poskytněte výkres a jeho revizi, ošetřované, nekuličkované a přechodové zóny, stav materiálu a povrchu, specifikace, intenzitu a pokrytí, geometrii, množství, funkční a rozměrové meze a požadované záznamy.
Klíčové poznatky
- S maskami zacházejte jako s kvalifikovanými procesními nástroji, nikoli jako se spotřebními materiály.
- Řiďte nekuličkovanou stranu, přechod i pokrytí na kuličkované straně.
- Definujte rozsah ze schválené technické dokumentace, nikoli z typu prvku.
- Samostatně vyhodnoťte stínování, odraz, únik, trajektorii a zachycení média.
- Identifikujte a zkontrolujte opakovaně použitelné nástroje; vyměňte je dříve, než opotřebení posune hranici.
- Zahrňte návrh a instalaci masky do kvalifikace procesu a řízení změn.
Související průvodci SP Center
Technické zdroje
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
5. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
6. Carek, Kuličkování pro lopatky kompresoru ze slitin Ti-6Al-4V, NASA TP-2711
Poznámka k normě: Použijte kompletní revize uvedené ve výkresu, smlouvě a přenesených požadavcích zákazníka. Tato příručka nevytváří univerzální materiál masky, toleranci hranic ani interval výměny.
