Úhel dopadu při kuličkování: definice, přístup a kvalifikace

Definujte úhlovou konvenci, modelujte lokální trajektorii a kvalifikujte přístup na nejméně přístupném specifikovaném povrchu

Úhel dopadu při kuličkování je lokální geometrická podmínka, nikoli pouze úhel zobrazený na nastavení trysky. Trajektorie částic, normála povrchu, zakřivení komponenty, odstup, upínací přípravky, masky a pohyb určují, jak proud dosáhne každého bodu. Zvolená konfigurace musí dosáhnout požadované Almenovy intenzity a pokrytí komponenty a zároveň chránit integritu a rozměry povrchu. Žádný jednotlivý úhel není univerzálně správný.

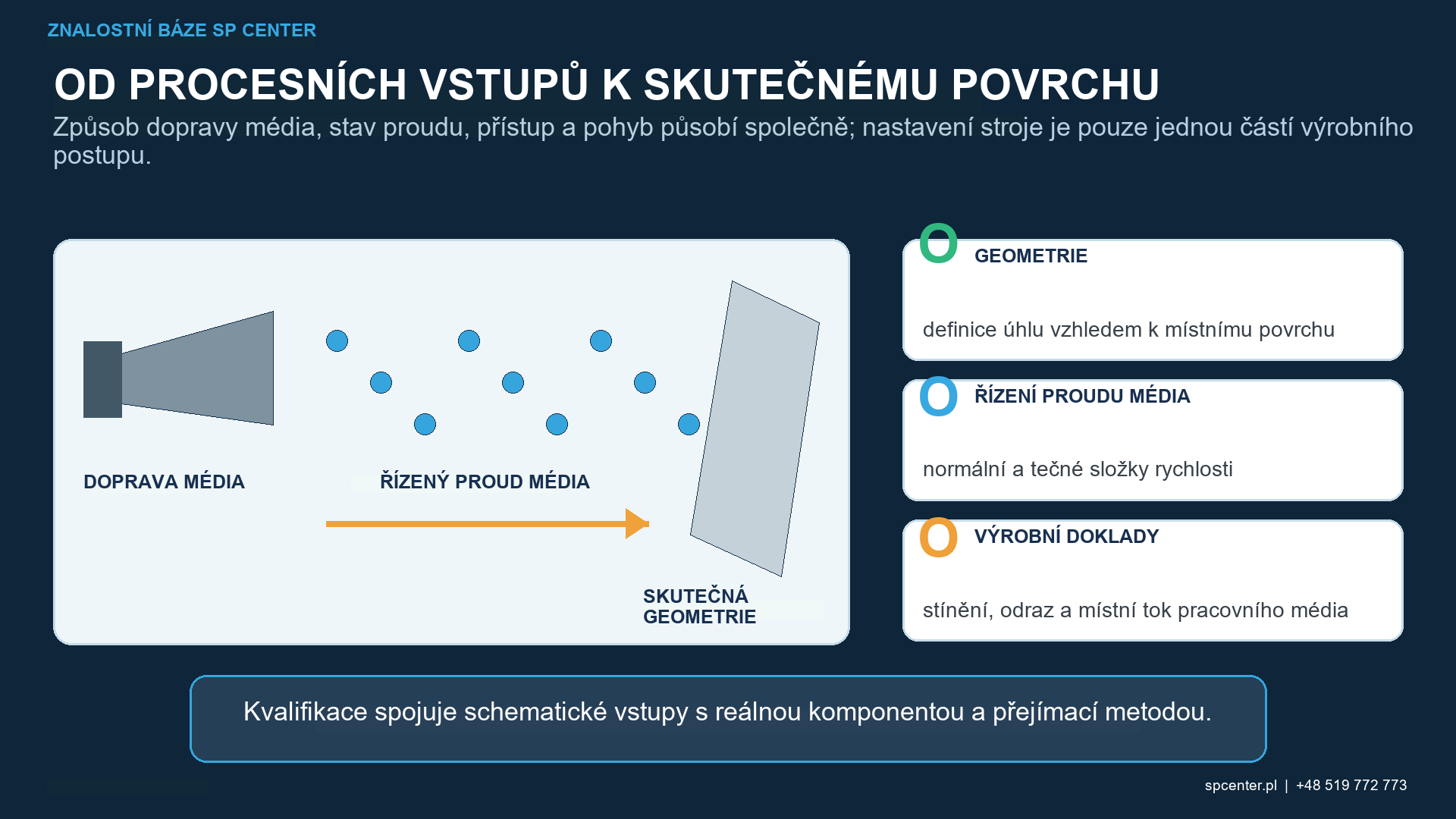

Definice úhlu dopadu při kuličkování vzhledem k lokální rovině povrchu a normále povrchu s trajektorií částic osy trysky a úhlovým rozložením
Obrázek 1. Uveďte, zda se úhel měří od lokální roviny povrchu nebo od lokální normály; tyto dvě konvence se doplňují, nikoli zaměňují.

Jak by měl být definován úhel dopadu?

Termín Řízený význam Typická nejednoznačnost
Orientace trysky nebo nástroje Směr souřadnicového systému trysky, trubky, deflektoru nebo kola vzhledem k referenčnímu bodu komponenty Není to nutně střední trajektorie částic na povrchu
Lokální normála povrchu Kolmý směr v hodnoceném bodě Na zakřivených nebo zaoblených površích se mění plynule
Lokální úhel dopadu Úhel mezi trajektorií přicházející částice a stanovenou lokální referenční plochou Úhel k rovině a úhel k normále se přidávají k stupňům 90
Úhlové rozložení Rozsah trajektorií částic v použitelném proudu Skutečný proud není jeden ideální paprsek
Odstup Vzdálenost měřená mezi definovaným zařízením a referencemi komponent Jmenovitá hodnota se může měnit v rámci zakřiveného prvku
Tok částic Hmota částic nebo média dosahující lokální oblasti v průběhu času Tok strojního média neprokazuje lokální dodání na zastíněnou plochu

Tabulka 1. Geometrie musí být definována před specifikací, měřením nebo porovnáním úhlu.

Některé dokumenty vyjadřují úhel od roviny povrchu; jiné používají normálu povrchu. Uvedená hodnota je proto bez odkazu neúplná. Na poloměru, kořeni zubu, otvoru nebo čepeli se lokální normála mění od bodu k bodu. Pevná orientace trysky může následně generovat řadu lokálních úhlů nárazu.

Proč se liší normálové a šikmé nárazy?

U idealizované trajektorie lze rychlost částic rozložit na složky normálové a tečné k lokálnímu povrchu. Šikmější trajektorie obecně snižuje normálovou složku a zvyšuje relativní tečnou složku. Skutečná deformace závisí také na velikosti, tvaru, tvrdosti a rychlosti částic; materiálu a tepelném zpracování; restituci a tření; stavu povrchu; úhlovém rozptylu; lokálním toku; a opakovaných nárazech.

Tato dekompozice vysvětluje, proč se může měnit tvar vtisku, směrové značení, drsnost a míra pokrytí. Sama o sobě nepředpovídá Almenovu intenzitu, hloubku zbytkového napětí, poškození povrchu ani únavové vlastnosti. Tyto výstupy vyžadují metody a doklady použité pro skutečný proces a součást.

Jak souvisí úhel dopadu s Almenovou intenzitou?

Almenův systém charakterizuje intenzitu kuličkování pomocí odezvy zadaného pásu v jeho definovaném držáku a konfiguraci proudu. SAE J442 definuje nástroje pro stanovení intenzity a SAE J443 definuje aktuální metodu pro odvození a ověřování intenzity. Změna orientace proudu vzhledem k pásu může změnit jeho odezvu.

Vyhovující Almenův výsledek na jednom místě ověření nedokazuje, že každý zakřivený, zahloubený nebo maskovaný povrch součásti přijímá stejnou trajektorii nebo lokální tok částic. Ověření intenzity, přístup ke součásti, pokrytí a doklady o zbytkovém napětí uchovávejte jako samostatné úrovně kontroly.

Přístup proudu média pro kuličkování k zahloubenému zaoblení zobrazující stínování, odstup, lokální úhel dopadu, odraz, masku, hranice a místa ověření pokrytí
Obrázek 2. Lokální zakřivení, sousední prvky a masky mohou změnit trajektorii, tok a přístupnost, i když se nominální nastavení trysky nezmění.

Proč stínování a pokrytí nejsou jen problémy s dobou expozice?

Povrch může zůstat neúplně pokrytý, protože proud je blokován, přichází s nevhodnou geometrií nebo poskytuje nedostatečný lokální tok. Prodloužený čas může přidat nárazy do přístupných oblastí, aniž by dosáhl skrytého prvku. Reakce se musí zaměřit na skutečnou geometrii, spíše než automaticky zvyšovat expozici.

Pozorovaný výsledek Otázka týkající se geometrie Řízená odezva
Zakrytá otevřená plocha; zahloubené zaoblení neúplné Mohou užitečné trajektorie dosáhnout celého specifikovaného zaoblení? Revidujte směr, nástroje, pohyb dílu nebo média v rámci autorizované vývojové postupu
Změny pokrytí kolem válce Mění se lokální úhel, odstup a stopa během rotace? Orientace souřadnic, rotace, posuv, překrytí a expozice
Neúplný pás vedle masky Vytváří okraj masky nezamýšlený stín nebo odrazovou zónu? Přepracujte hranici a znovu kvalifikujte příslušnou konfiguraci
Směrové značení nebo posun drsnosti Změnila se tangenciální interakce nebo úhlové rozpětí? Zadržte dotčené výrobky a posuďte zařízení, dráhu, pracovní médium a přijetí povrchu
Opakovatelné posunutí vzoru Pohnula se poloha vztažného bodu, upínacího přípravku, trysky, deflektoru nebo programu? Použijte reakční plán; nekompenzujte pouze dobou expozice

Tabulka 2. Vzory pokrytí mohou odhalit změny geometrie nebo zařízení, ale uspořádání se řídí schváleným reakčním plánem.

Které geometrické proměnné musí být řízeny společně?

Poloha trysky může současně změnit úhel, odstup, stopu a lokální tok. U zakřivených dílů může udržování jedné vzdálenosti stroje stále měnit lokální geometrický vztah. Kvalifikovaný procesní postup proto spojuje vztažný bod součásti, upínací přípravek, souřadnice nástroje, použitelný proud, dráhu, rotaci, posuv, překrytí a expozici.

U pneumatického zařízení jsou důležité stav a ustavení trysky nebo nástavce. U zařízení s metacím kolem tvoří kvalifikovaný vrhací obrazec, stav kola a poloha součásti odlišný systém dopravy média. Nastavení obou systémů nejsou přímo zaměnitelná.

Vlastnost Problém s přístupem Zaměření vývoje
Kořen ozubeného kola Sousední zuby omezují viditelnost na obě strany zaoblení Velikost média, směry dodávání, indexování a pokrytí specifické pro kořen
Úzké zaoblení nebo rameno Sousední plocha mění lokální normálu a může blokovat proud Více orientací, sledování dráhy a kontrola hranic
Vnitřní průměr Externí dodávání nemusí generovat vhodné vnitřní trajektorie Kvalifikovaná tryska, deflektor nebo nástroj s vnitřní rotací
Příčný otvor, drážka nebo kapsa Odraz, retence a stínování mohou koexistují Vyhrazené nástroje, sekvence, čištění a doklady na úrovni prvků
Zakřivený povrch hřídele nebo lopatky Úhel, odstup a stopa se mění podél pevné dráhy Koordinovaná orientace nástroje, posuv a pohyb součásti

Tabulka 3. Nejméně přístupný specifikovaný prvek, nikoli nejsnadněji viditelná plocha, řídí vývoj přístupu.

Jaká povrchová rizika může vytvořit nevhodný úhel?

Šikmý dopad může změnit tvar vtisku, směrovou texturu a drsnost povrchu. Odražené částice mohou soustředit nárazy jinde nebo zanést médium do chráněné oblasti. Hrany, tenké stěny, povlaky, obrobené uložení a vysoce dokončené povrchy mohou vyžadovat limity specifické pro daný prvek, maskování a kontrolu.

Neodvozujte ekvivalentní profil zbytkového napětí z podobných nominálních nastavení stroje nebo pouze z pokrytí. Pokud návrh vyžaduje výsledek zbytkového napětí, drsnosti, rozměrů nebo únavy, použijte autorizovanou metodu validace a přijetí specifickou pro danou součást.

Jak by měla být kvalifikována geometrie úhlu nárazu?

Fáze kvalifikace Požadovaný výstup Hranice dokladů
Definice požadavků Mapa ošetření/vyloučení, kritické prvky, úhlová konvence, vztažná hodnota a použité limity Samostatná hodnota úhlu není úplným požadavkem
Reprezentativní zkušební přístup Skutečná nebo autorizovaná reprezentativní geometrie, nástroje, média a místa s nejhorším přístupem Otevřený kupón nemůže prokázat skrytý prvek
Kvalifikace proudu Platné ověření křivky nasycení a intenzity pro příslušné nastavení Almenova odezva není pokrytím komponenty ani mapou zbytkového napětí
Přijetí součásti Schválená metoda pokrytí plus kontroly povrchu, poškození, čistoty a rozměrů, jak je vyvoláno Úplné pokrytí neprokazuje identický profil podpovrchového napětí
Řízení výroby Uzamčený program, souřadnice, upínací přípravek, odstup, údržba, monitorované proměnné a reakce plán Automatizace opakuje naprogramovanou cestu, ať už správnou nebo nesprávnou
Kontrola změn Spouštěč posouzení a rekvalifikace pro změny geometrie, vybavení, programu, nástrojů, médií nebo přijetí Předchozí doklady nejsou automaticky přenositelné

Tabulka 4. Kvalifikace propojuje geometrii stroje s doklady na úrovni komponent a řízenou sériovou výrobou.

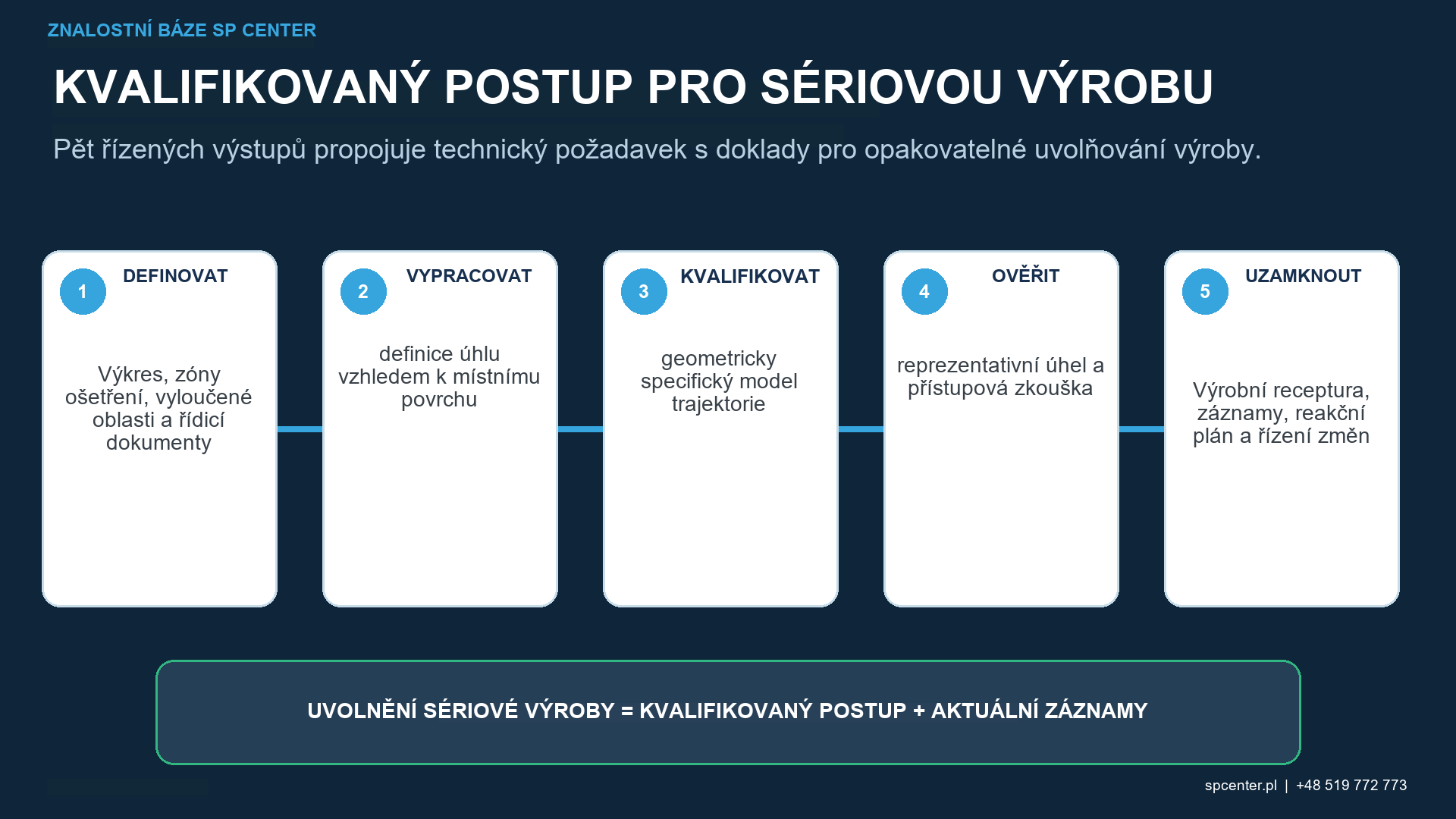

Postup kvalifikace úhlu nárazu propojující komponentu, vztažný bod, upínací přípravek, polohu trysky nebo deflektoru, dráhu robota, Almenovu intenzitu, integritu povrchu a řízení změn
Obrázek 3. Kvalifikovaná geometrie propojuje souřadnice stroje se skutečným prvkem komponenty, ověřovacími místy a záznamy o řízené výrobě.

Co patří do záznamu řízeného procesu?

  • Revize dílu a výkresu, materiál, tepelné zpracování a stav vstupního povrchu.
  • Zóny ošetření, přechodu, vyloučení a masky plus kritická a nejméně dostupná ověřovací místa.
  • Konvence úhlu, vztažný bod komponenty, upínací přípravek, poloha nástroje, odstup, dráha, rotace/posun, překrytí a revize programu.
  • Konfigurace zařízení, trysky/deflektoru nebo kola, identita a stav pracovního média, hmotnostní tok a monitorované proměnné.
  • Platné záznamy o nasycení/intenzitě a schválené výsledky pokrytí, povrchu, čistoty a rozměrů součásti.
  • Údržba, alarmy, neshody, autorizované úpravy, kontroly změn a sledovatelnost konečného uvolnění.

Co je úhel nárazu při kuličkování?

Je to směr dopadající částice vzhledem k jasně stanovenému lokálnímu referenčnímu bodu povrchu v bodě nárazu. Požadavek musí uvádět, zda se úhel měří od roviny povrchu nebo od kolmice povrchu.

Je 90 stupňů vždy nejlepším úhlem kuličkování?

Ne. Konvence může být nejednoznačná a skutečné díly vyžadují kvalifikovaný přístup, pokrytí a stav povrchu. Neexistuje univerzální optimální úhel pro každý materiál, prvek, médium a stroj.

Snižuje šikmý náraz intenzitu?

Změna orientace proudu vzhledem k Almenovu proužku může změnit naměřenou odezvu, ale samotný úhel není kompletním modelem procesu. Ověřte intenzitu pomocí odkazovaného Almenova postupu v příslušné konfiguraci.

Dokazuje správná Almenova intenzita, že úhel dopadu komponenty je přijatelný?

Ne. Ověřuje standardizovanou odezvu proužku pro definované nastavení. Lokální trajektorie, tok, pokrytí a akceptace povrchu u zakřivených nebo zapuštěných prvků komponenty vyžadují samostatné doklady.

Může delší expozice korigovat špatný úhel dopadu?

Ne, pokud je kritický povrch geometricky blokován nebo přijímá nevhodné trajektorie. Delší expozice může nadměrně ošetřit otevřené oblasti, zatímco zastíněný prvek zůstává neúplný.

Které proměnné je nutné řídit úhlem dopadu?

Minimálně zkontrolujte referenční bod a upínací přípravek, orientaci nástroje, odstup, stopu proudu, tok média a hmoty, pohyb součásti, dráhu, překrytí, maskování, expozici a ověřovací místa.

Může robot zaručit rovnoměrné kuličkování?

Ne. Robot může opakovat řízenou dráhu, ale rovnoměrnost stále závisí na kalibrovaných souřadnicích, opakovatelnosti upínacího přípravku, stavu nástroje, chování proudu, geometrii součásti a validované kontrole.

Co by měla RFQ obsahovat?

Poskytněte řízený výkres a revizi, materiál a tepelné zpracování, zóny zpracování a vyloučení, řídící specifikace, požadavky na intenzitu a pokrytí, geometrii, množství, povrchové a rozměrové limity a požadované záznamy.

Klíčové poznatky

  • Uveďte, zda je úhel dopadu vztažen k rovině povrchu nebo k kolmici.
  • Rozlišujte nominální orientaci trysky od lokální trajektorie částic.
  • Říďte orientaci, odstup, stopu, upínací přípravek, tok média a pohyb jako jeden systém.
  • Ověřte pokrytí na kritických a nejméně přístupných specifikovaných površích.
  • Nepovažujte Almenovu intenzitu jako důkaz přístupu ke komponentám nebo zbytkového napětí.
  • Zkontrolujte změny geometrie, programu, nástrojů a zařízení schválenou cestou kontroly změn.

Související průvodci SP Center

Technické zdroje

1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025

2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018

3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018

4. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026

5. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025

6. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023

Poznámka k normě: Výše ​​uvedená vydání odpovídají citovaným katalogovým záznamům vydavatele. Úplné revize odkazované výkresem, smlouvou a přenesenými požadavky zákazníka zůstávají směrodatné; tato příručka nestanovuje požadavky mimo přístupný rozsah vydavatele.
