Definiera vinkelkonventionen, modellera den lokala banan och kvalificera åtkomst vid den minst åtkomliga specificerade ytan.

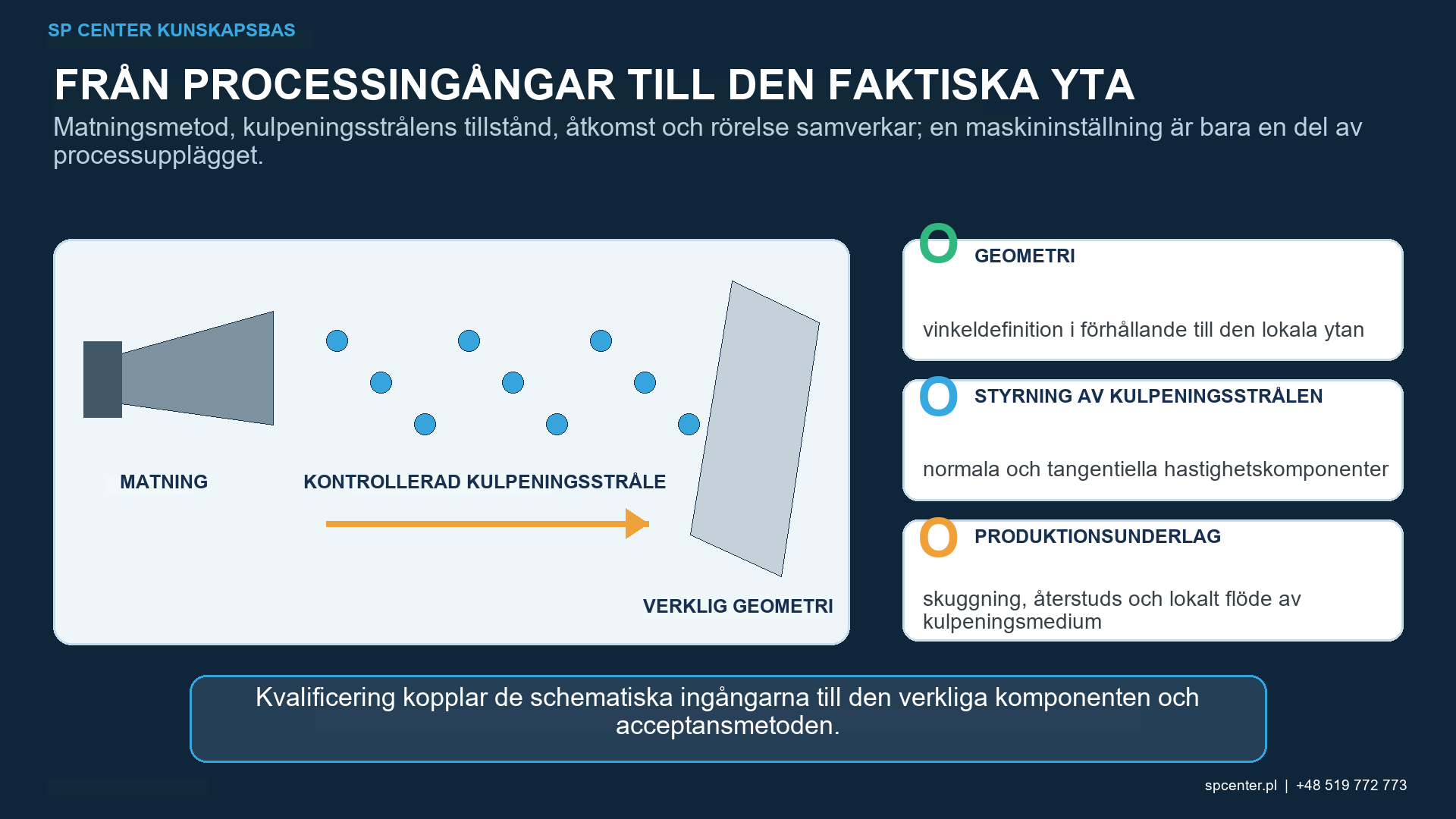

Slagvinkel vid kulpening är ett lokalt geometriskt villkor, inte bara den vinkel som visas på en munstycksinställning. Partikelbana, ytnormal, komponentkrökning, avstånd, fixturer, masker och rörelse avgör hur strömmen når varje punkt. Den valda konfigurationen måste uppnå den åberopade Almenintensiteten och komponenttäckningsgraden samtidigt som ytans integritet och dimensioner skyddas. Ingen enskild vinkel är universellt korrekt.
Hur ska anslagsvinkeln definieras?
| Term | Kontrollerad betydelse | Typisk tvetydighet |
|---|---|---|
| Munstyckets eller verktygets orientering | Riktning för munstyckets, lansens, deflektorns eller hjulets koordinatsystem i förhållande till en komponentreferens | Det är inte nödvändigtvis den genomsnittliga partikelbanan vid ytan |
| Lokal ytnormal | Vinkelrät riktning vid den utvärderade punkten | Den ändras kontinuerligt på krökta eller radierade ytor |
| Lokal anslagsvinkel | Vinkel mellan inkommande partikelbana och en angiven lokal ytreferens | En vinkel mot planet och en vinkel mot normalen summeras till 90 grader |
| Vinkelfördelning | Område för partikelbanor inom den användbara strömmen | En verklig ström är inte en ideal stråle |
| Avstånd | Avstånd mätt mellan definierad utrustning och komponentreferenser | Ett nominellt värde kan variera över en krökt funktion |
| Partikelflöde | Partiklar eller mediemassa som når ett lokalt område över tid | Maskinens flöde av kulpeningsmedium bevisar inte lokal leverans till en skuggad yta |
Tabell 1. Geometri måste definieras innan en vinkel kan specificeras, mätas eller jämföras.
Vissa dokument uttrycker vinkel från ytplanet; andra använder ytnormalen. Ett rapporterat värde är därför ofullständigt utan dess referens. På en radie, tandrot, borrning eller blad ändras den lokala normalen från punkt till punkt. En fast munstycksorientering kan följaktligen generera ett intervall av lokala stötvinklar.
Varför skiljer sig normala och sneda stötar åt?
För en idealiserad bana kan partikelhastigheten upplösas i komponenter som är normala och tangentiella i förhållande till den lokala ytan. En mer sned bana minskar i allmänhet normalkomponenten och höjer den relativa tangentiella komponenten. Verklig deformation beror också på partikelstorlek, form, hårdhet och hastighet; material- och värmebehandling; restitution och friktion; yttillstånd; vinkelspridning; lokalt flöde; och upprepade stötar.
Denna nedbrytning förklarar varför intryckningsform, riktningsmarkering, grovhet och täckningsgrad kan förändras. Den förutsäger inte i sig själv Almenintensitet, restspänningsdjup, ytskador eller utmattningsprestanda. Dessa resultat kräver de metoder och underlag som åberopas för den faktiska processen och komponenten.
Hur relaterar stötvinkeln till Almenintensiteten?
Almen-systemet karakteriserar kulpeningsintensitet genom responsen hos den specificerade remsan i dess definierade hållare och strömkonfiguration. SAE J442 definierar verktyg för intensitetsbestämning och SAE J443 definierar den aktuella metoden för att härleda och verifiera intensitet. Att ändra strömmens orientering i förhållande till remsan kan ändra dess respons.
Ett överensstämmande Almen-resultat vid en verifieringsplats bevisar inte att varje krökt, försänkt eller maskerad komponentyta får samma bana eller lokala partikelflöde. Behåll intensitetsverifiering, komponentåtkomst, täckningsgrad och restspänningsbevis som separata kontrollnivåer.
Varför är skuggning och täckningsgrad inte bara exponeringstidsproblem?
En yta kan förbli ofullständigt täckt eftersom strömmen är blockerad, anländer med olämplig geometri eller ger otillräckligt lokalt flöde. Extra tid kan lägga till stötar på tillgängliga områden utan att nå den dolda funktionen. Reaktionen måste adressera den faktiska geometrin snarare än att automatiskt öka exponeringen.
| Observerat resultat | Geometrifråga | Kontrollerat svar |
|---|---|---|
| Öppen yta täckt; försänkt radieövergång ofullständig | Kan användbara banor nå den fullständiga specificerade radieövergången? | Ändra riktning, verktyg, delrörelse eller kulpeningsmedium inom en auktoriserad utvecklingsväg |
| Täckningsförändringar runt en cylinder | Ändras lokal vinkel, avstånd och träffbild under rotation? | Koordinatorientering, rotation, travers, överlappning och exponering |
| Ofullständigt band bredvid en mask | Skapar maskkanten en oavsiktlig skugga eller studszon? | Omforma gränsen och omkvalificera den tillämpliga konfigurationen |
| Riktningsmarkering eller ytråhetsförskjutning | Har tangentiell interaktion eller vinkelspridning ändrats? | Spärra berörda produkter och bedöm utrustning, rörelsebana, kulpeningsmedium och ytacceptans |
| Repeterbar mönsterförskjutning | Har utgångspunkten, fixturen, munstycket, deflektorn eller programpositionen flyttats? | Tillämpa reaktionsplanen; kompensera inte enbart med exponeringstid |
Tabell 2. Täckningsmönster kan avslöja geometri- eller utrustningsförändringar, men beslutet om fortsatt hantering följer den godkända reaktionsplanen.
Vilka geometrivabler måste styras tillsammans?
Munstyckspositionen kan ändra vinkel, avstånd, träffbild och lokalt flöde samtidigt. På krökta delar kan bibehållandet av ett maskinavstånd fortfarande ändra det lokala geometriska förhållandet. Det kvalificerade processupplägget förbinder därför komponentens utgångspunkt, fixtur, verktygskoordinater, användbar ström, bana, rotation, travers, överlappning och exponering.
För pneumatisk utrustning är munstyckets eller lansens skick och inriktning relevanta. För utrustning med metarhjul styr den kvalificerade kastbilden, hjulets skick och komponentens placering ett annat system för tillförsel av kulpeningsmedium. Inställningarna för de båda systemen är inte direkt utbytbara.
| Funktion | Åtkomstutmaning | Utvecklingsfokus |
|---|---|---|
| Kugghjulsrot | Intilliggande tänder begränsar siktlinjen till båda sidor av radieövergången | Mediestorlek, leveransriktningar, indexering och rotspecifik täckningsgrad |
| Smal radieövergång eller skuldra | Den intilliggande ytan ändrar den lokala normalen och kan blockera strömmen | Flera orienteringar, banföljning och gränskontroll |
| Innerdiameter | Extern leverans genererar eventuellt inte lämpliga interna banor | Kvalificerad lans, deflektor eller internt roterande verktyg |
| Tvärhål, spår eller ficka | Retur, retention och skuggning kan samexistera | Dedikerad verktygshantering, sekvens, rengöring och underlag på funktionsnivå |
| Böjd axel- eller bladyta | Vinkel, avstånd och träffbild varierar längs en fast bana | Koordinerad verktygsorientering, travers och komponentrörelse |
Tabell 3. Den minst tillgängliga specificerade funktionen, inte den lättast synliga ytan, driver åtkomstutvecklingen.

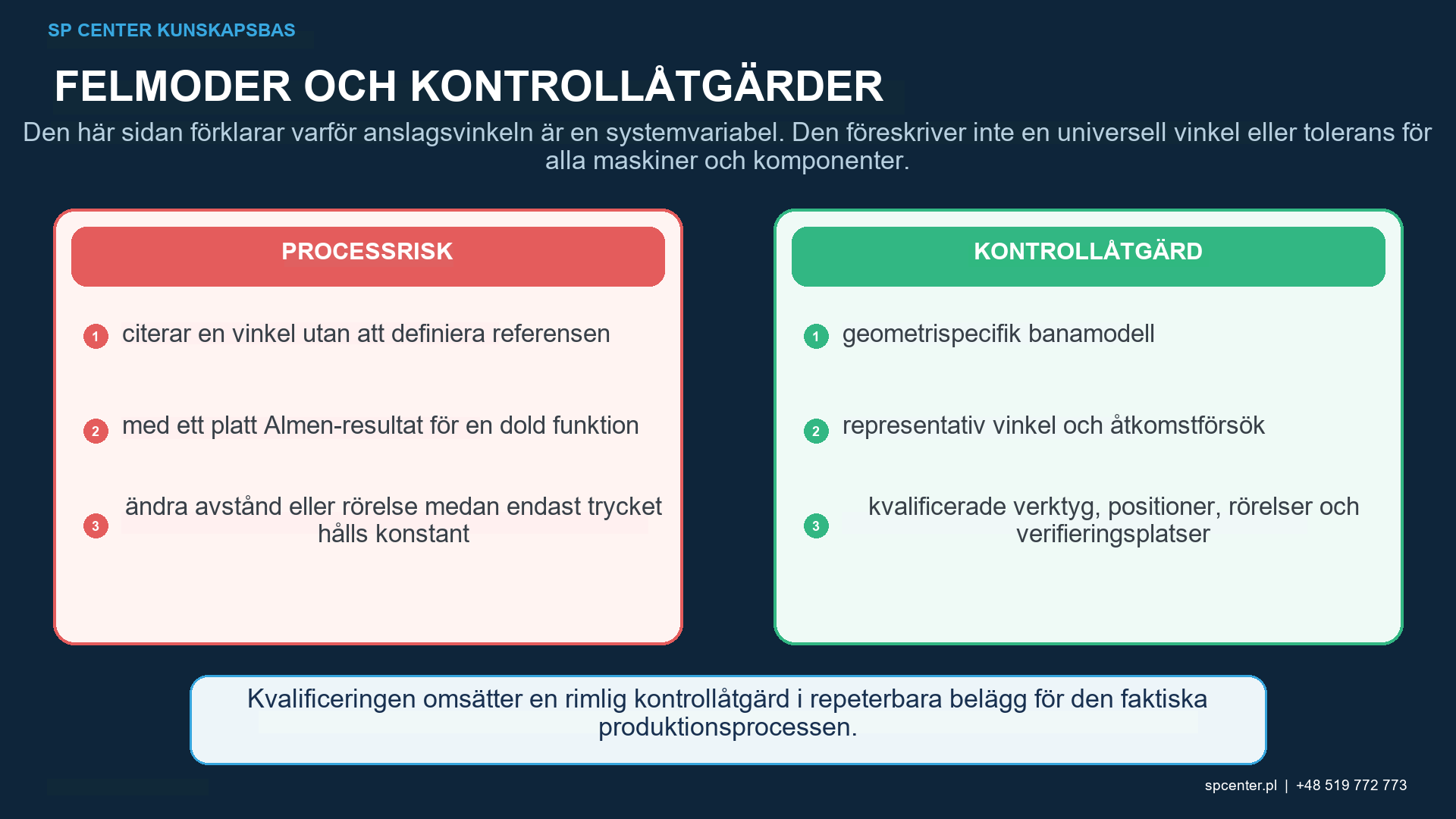

Vilka ytrisker kan en olämplig vinkel skapa?
Ett snett anslag kan förändra intryckets form, ytans riktningsstruktur och ytråheten. Återstuds kan koncentrera anslag till andra områden eller föra kulpeningsmedium in i en skyddad zon. Kanter, tunna väggar, beläggningar, bearbetade passningar och mycket finbearbetade ytor kan kräva detaljspecifika gränser, maskering och kontroll.
Härled inte en ekvivalent restspänningsprofil från liknande nominella maskininställningar eller enbart från täckningsgraden. När konstruktionen åberopar ett resultat gällande restspänning, ytjämnhet, dimension eller utmattning, använd den auktoriserade komponentspecifika validerings- och acceptansmetoden.

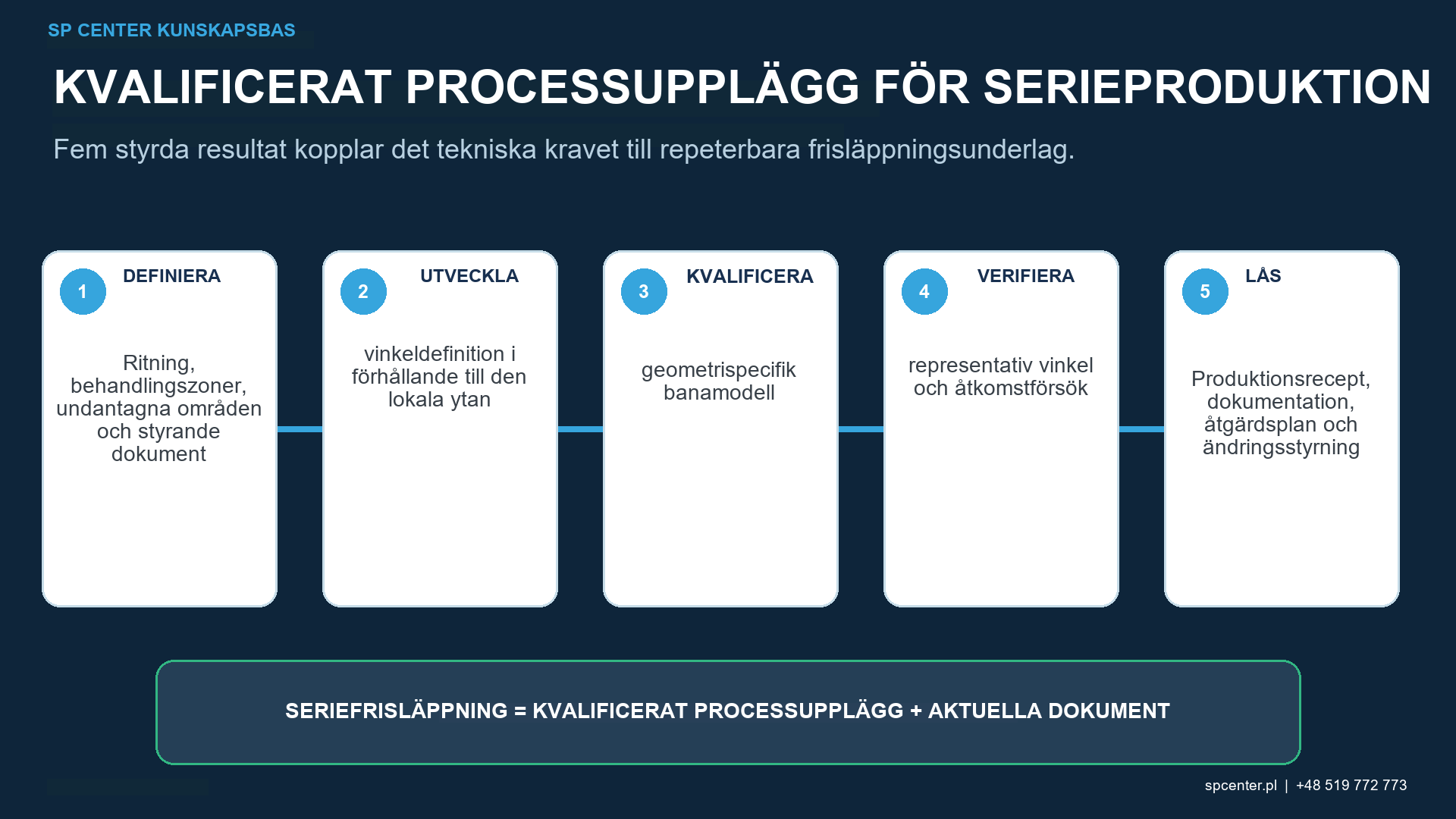

Hur ska slagvinkelgeometrin kvalificeras?
| Kvalificeringsstadium | Nödvändig utdata | Evidensgräns |
|---|---|---|
| Kravdefinition | Behandlings-/uteslutningskarta, kritiska funktioner, vinkelkonvention, referenspunkt och åberopade gränser | Ett fristående vinkelvärde är inte ett fullständigt krav |
| Representativt åtkomsttest | Faktisk eller auktoriserad representativ geometri, verktyg, kulpeningsmedium och platser med sämst åtkomst | En öppen kupong kan inte visa en dold funktion |
| Strömkvalificering | Giltig mättnadskurva och intensitetsverifiering för tillämplig uppställning | Almen-respons är inte en komponenttäcknings- eller restspänningskarta |
| Komponentacceptans | Godkänd täckningsmetod plus yt-, skade-, renhets- och dimensionskontroller enligt åberopad | Fullständig täckningsgrad bevisar inte en identisk spänningsprofil för underjorden |
| Produktionskontroll | Låst program, koordinater, fixtur, avstånd, underhåll, övervakade variabler och reaktion plan | Automation upprepar den programmerade vägen, oavsett om den är korrekt eller felaktig |
| Ändringsgranskning | Bedömnings- och omkvalificeringsutlösare för geometri, utrustning, program, verktyg, kulpeningsmedium eller acceptansändringar | Tidigare underlag kan inte automatiskt överföras |
Tabell 4. Kvalificering kopplar maskingeometri till underlag på komponentnivå och kontrollerad serieproduktion.
Vad hör hemma i den kontrollerade processposten?
- Revision av detaljer och ritningar, material, värmebehandling och inkommande yttillstånd.
- Behandlings-, övergångs-, exklusions- och maskzoner plus kritiska och minst tillgängliga verifieringsplatser.
- Vinkelkonvention, komponentreferens, fixtur, verktygsposition, avstånd, bana, rotation/travers, överlappning och programrevision.
- Utrustning, munstycke/deflektor- eller hjulkonfiguration, medieidentitet och tillstånd, massflöde och övervakade variabler.
- Giltiga mättnads-/intensitetsdokumentation och godkända komponenttäckning, yta, renhet och dimensionsresultat.
- Underhåll, larm, avvikelser, auktoriserade justeringar, ändringsgranskningar och spårbarhet för slutgiltig utgåva.
Vad är anslagsvinkel vid kulpening?
Det är riktningen för en inkommande partikel i förhållande till en tydligt angiven lokal ytreferens vid anslagspunkten. Kravet måste ange om vinkeln mäts från ytplanet eller ytnormalen.
Är 90 grader alltid den bästa kulpeningsvinkeln?
Nej. Konventionen kan vara tvetydig, och verkliga delar kräver kvalificerad åtkomst, täckningsgrad och yttillstånd. Det finns ingen universell optimal vinkel för varje material, egenskap, medium och maskin.
Minskar en sned anslagsvinkel intensiteten?
Att ändra strömmens orientering i förhållande till en Almenprovplåt kan ändra det uppmätta svaret, men vinkeln ensam är inte en komplett processmodell. Verifiera intensiteten med den åberopade Almen-proceduren i den tillämpliga konfigurationen.
Bevisar korrekt Almenintensitet att komponentens anslagsvinkel är acceptabel?
Nej. Det verifierar standardiserat remssvar för den definierade uppställningen. Lokal bana, flöde, täckningsgrad och ytacceptans vid böjda eller försänkta komponentfunktioner kräver separata underlag.
Kan längre exponering korrigera en dålig anslagsvinkel?
Inte när den kritiska ytan är geometriskt blockerad eller får olämpliga banor. Längre exponering kan överbehandla öppna områden medan den skuggade funktionen förblir ofullständig.
Vilka variabler måste kontrolleras med anslagsvinkel?
Granska minimivärdet för utgångspunkt och fixtur, verktygsorientering, avstånd, strömavtryck, kulpeningsmedium- och massflöde, komponentrörelse, bana, överlappning, maskering, exponering och verifieringsplatser.
Kan en robot garantera enhetlig kulpening?
Nej. En robot kan upprepa en kontrollerad bana, men enhetligheten beror fortfarande på kalibrerade koordinater, fixturens repeterbarhet, verktygets skick, strömmens beteende, komponentens geometri och validerad inspektion.
Vad ska en offertförfrågan innehålla?
Tillhandahåll kontrollerad ritning och revision, material- och värmebehandling, behandlings- och exklusionszoner, styrande specifikationer, intensitets- och täckningskrav, geometri, kvantiteter, yt- och dimensionsgränser samt erforderliga dokumentation.
Viktiga slutsatser
- Ange om anslagsvinkeln refererar till ytplanet eller normalen.
- Skilj nominell munstycksorientering från lokal partikelbana.
- Kontrollera orientering, avstånd, avtryck, fixtur, flöde av kulpeningsmedium och rörelse som ett system.
- Verifiera täckningsgrad vid kritiska och minst åtkomliga specificerade ytor.
- Behandla inte Almenintensitet som bevis på komponentåtkomst eller restspänning.
- Granska geometri, program, verktyg och utrustningsändringar genom den godkända ändringskontrollvägen.
