Definiera ett flerdimensionellt, evidensbaserat driftsområde som tar hänsyn till interaktioner och uppfyller intensitet, täckningsgrad och komponenters acceptans samtidigt.

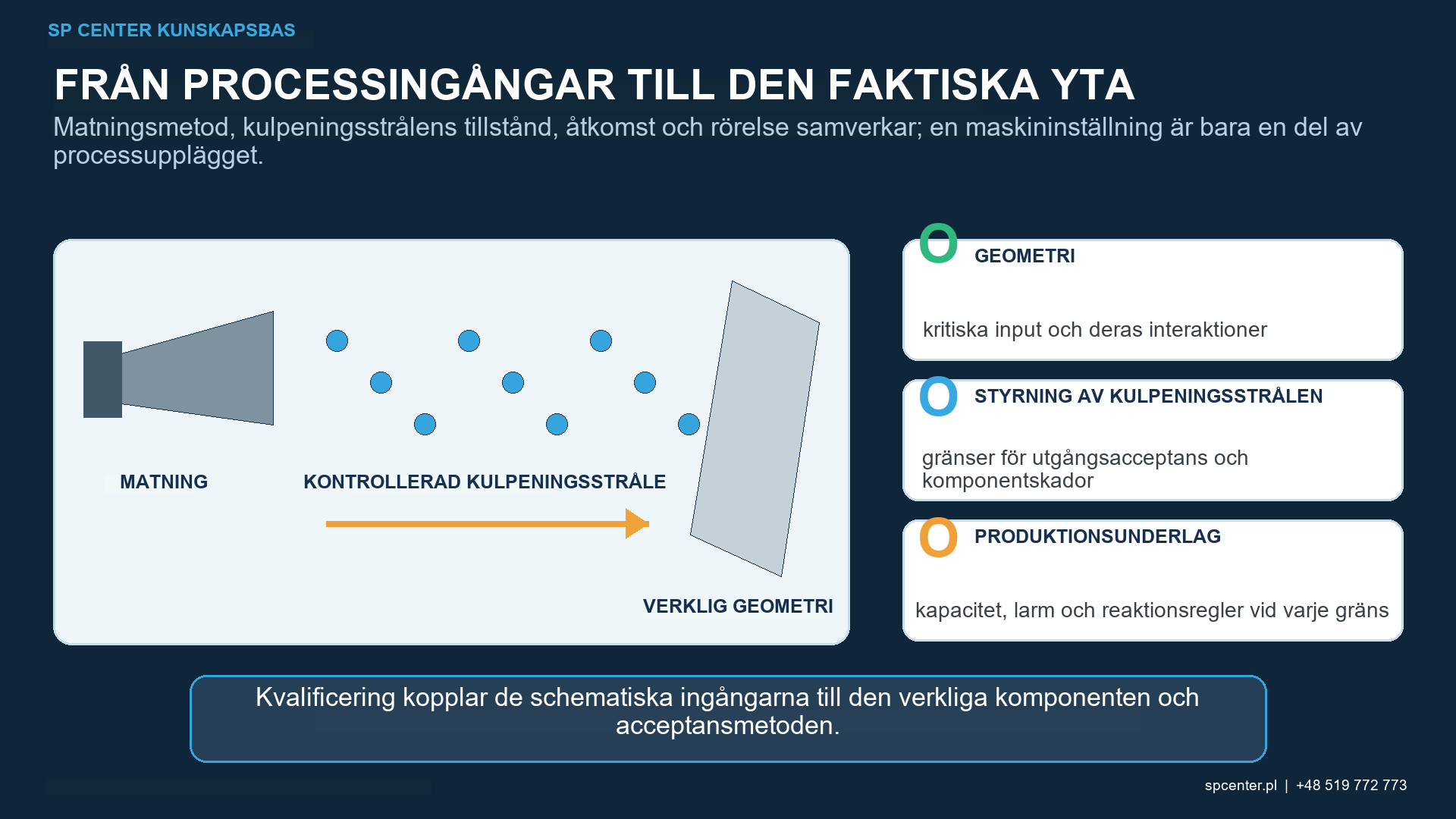

Ett kulpeningsprocessfönster är den godkända kombinationen av materialtillstånd, kulpeningsmedium, leveransenergi, strömgeometri, rörelse, exponering och utrustningsskick som producerar alla erforderliga resultat. Det är inte en samling av orelaterade minimi- och maximivärden. Om tryck, flöde av kulpeningsmedium, munstycksavstånd och travers är acceptabla separat men deras kombinerade hörn aldrig bedömdes, kan det tillåtna receptet fortfarande innehålla ett avvikande villkor.
Hur skiljer sig ett processfönster från ett recept?
Ett recept registrerar den nominella konfigurationen som används för att köra en detalj. Processfönstret definierar det kvalificerade området runt den konfigurationen. Produktionsgränserna kan vara smalare än den demonstrerade kvalificeringsgränsen för att ge en motiverad marginal för process- och mätvariationer.
Ritningen, den styrande specifikationen och kundkraven förblir källan till obligatoriskt godkännande. En utvecklingsstudie kan inte i tysthet bredda ett intensitetsområde, ändra kulpeningsmedium eller ersätta ett specificerat täckningskrav. Alla alternativ kräver tillämplig teknisk och kundgodkännande.
| Variabelklass | Exempel | Hur det hanteras |
|---|---|---|
| Material och deltillstånd | Legering, värmebehandling, hårdhet, inkommande grovhet, geometri och tidigare operationer | Definiera den kvalificerade familjen och förbjud obedömda substitutioner |
| Medietillstånd | Material, storleksfördelning, hårdhet, form, driftsblandning, kontaminering och påfyllning | Ställ in gränser för anskaffning, driftsblandning, inspektion och reaktion |
| Energi och leverans | Lufttryck, hjulhastighet, massflöde av kulpeningsmedium, munstyckets eller hjulets skick och strömprofil | Studera samverkan och styr det faktiska processupplägget för utrustningen |
| Geometri och rörelse | Avstånd, vinkel, traversering, rotation, uppehåll, indexering, fixturposition och skuggning | Kvalificera behandlingskartan och representativa sämsta åtkomstfunktioner |
| Utrustning och miljö | Maskinidentitet, slitage, luftkvalitet, separatoreffektivitet, temperatur och underhållstillstånd | Definiera grundtillstånd, förebyggande kontroller och förändringsutlösare |
| Respons och acceptans | Almenintensitet, täckningsgrad, ytråhet, dimensioner, skador, restspänning och representativ utmattning | Använd flera svar; Ingen enskild utgång ersätter de andra |
Tabell 1. Fönstret länkar kontrollerade ingångar, störningsvariabler och flera oberoende svar.
Vilka svar måste definiera acceptans?
Använd som minimum de processutgångar som krävs av det kontrollerade jobbet: normalt Almenintensitet och komponenttäckning, tillsammans med specificerade yt-, skade-, dimensions- och renhetsgränser. Beroende på tillämpningen kan kvalificeringen även inkludera grovhet, profil, restspänningsdjup, distorsion, mikrostruktur, beläggningskompatibilitet eller representativ utmattningsprestanda.
En parameterkombination är endast acceptabel om alla erforderliga svar överensstämmer. Hög tryckrestspänning ursäktar inte överdriven grovhet; fullständig täckningsgrad ursäktar inte en flisad kant; ett giltigt Almen-resultat bevisar inte åtkomst till en försänkt funktion.
Varför måste parameterinteraktioner bedömas?
Lufttrycket förändrar partikelaccelerationen, men dess effekt beror på munstycksgeometri, luftkapacitet, massflöde av kulpeningsmedium, mediestorlek, slangens skick och avstånd. Hjulhastigheten interagerar med flöde av kulpeningsmedium, bladets skick, hotspot-position och detaljrörelse. Tvärhastigheten interagerar med strömmens bredd, överlappning och antalet passager.
Att ändra en faktor i taget kan missa dessa interaktioner och kan producera motstridiga gränser. Strukturerade tekniska försök eller experimentdesign kan uppskatta huvudeffekter, interaktioner och krökning, förutsatt att faktorintervallen är tekniskt säkra och mätningarna är kapabla.

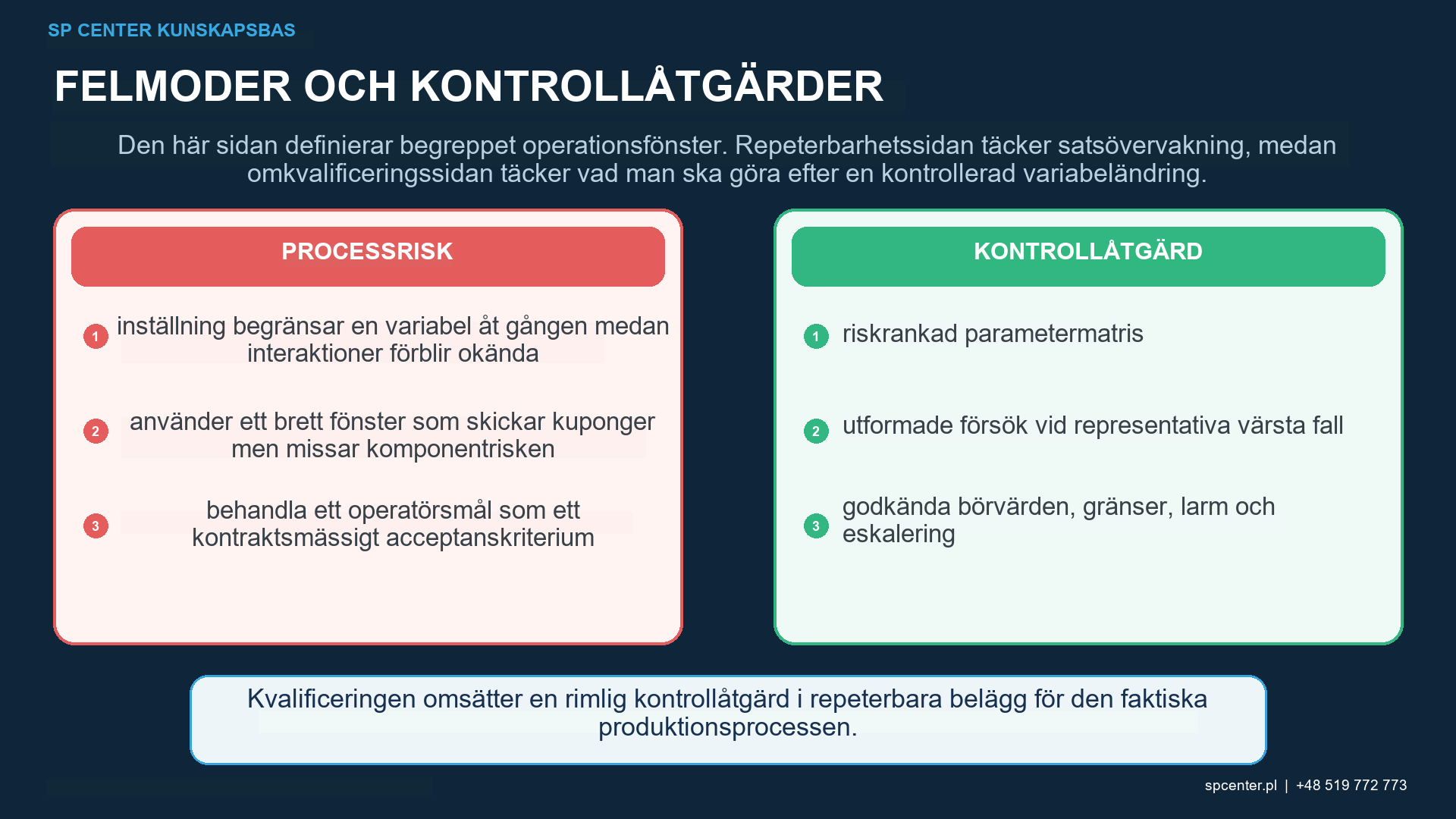

Hur utvecklas ett försvarbart processfönster?
| Kvalificeringsfas | Obligatoriskt arbete | Beslutsbevis |
|---|---|---|
| 1. Omfattning och krav | Identifiera delfamilj, ritning, specifikation, kritiska zoner, undantag och serviceanspråk | Godkänd problemformulering och acceptansmatris |
| 2. Mätberedskap | Bekräfta upplösning, avvikelse där det är relevant, repeterbarhet och reproducerbarhet för kritiska mätningar | Mätningar kan urskilja meningsfulla processskillnader |
| 3. Risk- och variabelscreening | Kartlägg fellägen, interaktioner, praktiska begränsningar och säkra försöksintervall | Prioriterade faktorer och skyddad försöksplan |
| 4. Strukturerad utveckling | Använd tekniska försök eller DOE för att uppskatta huvudeffekter, interaktioner och krökning inom säkra gränser | Kandidatregion stödd av data snarare än enfaktorantaganden |
| 5. Gräns- och bekräftelseförsök | Utmana relevanta gränskombinationer på representativt material och geometri med inneslutning | Varje påstådd gräns uppfyller alla acceptanskriterier med upprepade körningar |
| 6. Frigivning och kapacitet | Välj nominella inställningar och driftsgränser, bekräfta repeterbarhet och dokumentera ändringsbehörighet | Godkänt recept, kontrollplan och spårbar kvalificeringsrapport |
Tabell 2. Fönsterutvecklingen går från krav och mätberedskap till kontrollerad produktionsfrigivning.
Gränsförsök innebär inte att man blint skickar värdefulla delar till varje matematisk extrem. Försök kräver riskgranskning, kriterier för säkra stopp, lämpliga prover eller offerdelar, produktspärrning och godkända beslut om fortsatt hantering. Testa de kombinationer som stöder det angivna området, inklusive relevanta låg-låg, låg-hög och andra interaktionshörn där det är tekniskt meningsfullt.
Hur används Almenintensitet och mättnad?
SAE J442 och J443 definierar verktygen och procedurerna för att bestämma och verifiera kulpeningsintensitet. SAE J2597 behandlar datorgenererade mättnadskurvor. En giltig kurva tillhör ett definierat Almen-arrangemang och exponeringssekvens och måste utvärderas enligt tillämpliga krav.
Intensitetsdata kan visa strömmens respons på valda ingångar, men Almenprovplåten är inte komponenten. Komponentgeometri, material, hårdhet, infallsvinkel och fixturåtkomst kan ändra det lokala svaret. Använd Almen-kontroll som ett lager av fönstret, inte som den fullständiga applikationskvalificeringen.
Hur inkluderas täckningsgrad och komponenttillstånd?
SAE J2277 behandlar täckningsbestämning. Det kvalificerade fönstret måste visa att hela behandlingszonen når den specificerade täckningsgraden utan oacceptabel kumulativ exponering, missade skuggade områden eller bearbetning av uteslutna zoner. En flerpositions- eller flerpasseringsprocessupplägg måste bedömas som en total exponeringshistorik.
Ytjämnhet, dimensionsförändring, kantintegritet och renhet skapar ofta den övre praktiska gränsen innan Almenintensiteten gör det. Det är därför den starkaste eller snabbaste inställningen inte automatiskt är den mest robusta produktionsinställningen.
Vilken roll spelar mätförmåga och osäkerhet?
Ett smalt fönster kan inte försvaras med ett mätsystem vars variation är jämförbar med det tillåtna området. Upplösning, repeterbarhet, reproducerbarhet, kalibreringsstatus, provtagningsplats och operatörsmetod måste vara lämpliga för beslutet. När systematiska fel eller destruktiv sektionering är relevant behöver även referensmetoder och provberedning kontrolleras.
Kvalificeringsgränser bör anges med data, upprepade körningar och osäkerhet som används för att stödja dem. En driftsmarginal kan sedan placeras innanför gränsen enligt risk och kapacitet. Det finns inget universellt tioprocentigt eller liknande skyddsband.

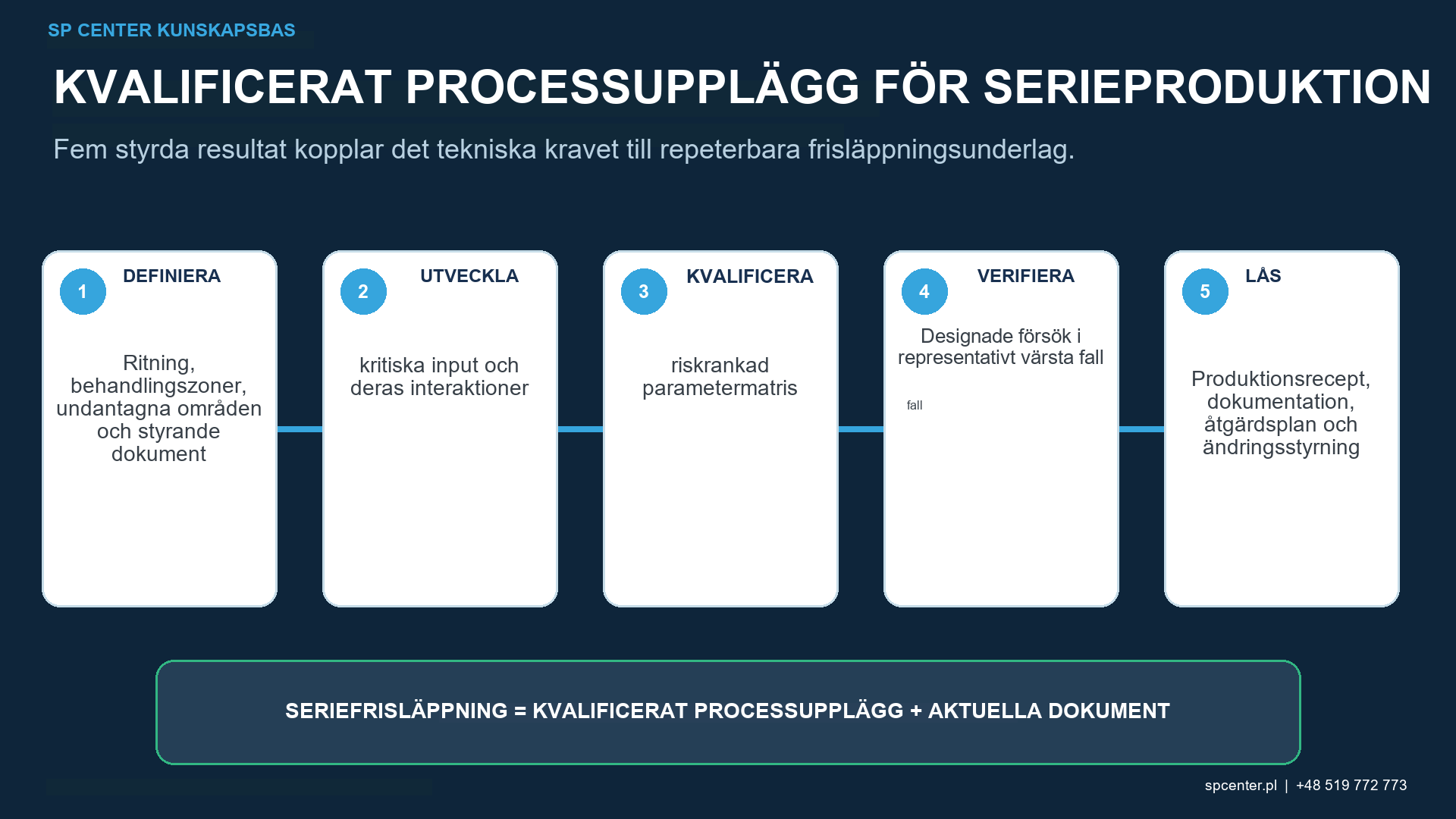

Hur överförs det godkända fönstret till produktion?
| Produktionselement | Vad som måste definieras | Nödvändig reaktion |
|---|---|---|
| Nominellt recept och revision | Maskin, program, fixtur, kulpeningsmedium, sekvens, börvärden och delfamilj | Förhindra användning av en föråldrad eller ogodkänd konfiguration |
| Driftsgränser | Övervakade gränser för kritiska in- och utgångar, inklusive provtagning och datafrekvens | Larm, stopp eller spärrning enligt den godkända reaktionsplanen |
| Mediekontroll | Partiidentitet, driftsblandningsvillkor, påfyllning, separator- och kontamineringskontroller | Segregera kulpeningsmedium och produkt när identitet eller tillstånd är osäkert |
| Utrustningsverifiering | Munstycken, hjul, flöde kontroller, sensorer, rörelse, fixturer, underhåll och kalibreringsstatus | Återställ verifierat skick och bedöm produkten sedan den senaste acceptabla kontrollen |
| Delfrisläppning | Krav för intensitet, täckningsgrad, yta, dimension, renlighet och registrering | Använd inte ett överensstämmande Almen-resultat för att åsidosätta misslyckad komponentgodkännande |
| Ändringskontroll | Utlösare för granskning, begränsad bekräftelse eller fullständig omkvalificering | Erhåll auktorisering innan du använder den ändrade konfigurationen i produktionen |
Tabell 3. Kvalificering blir produktionskontroll endast när recept-, övervaknings- och reaktionsregler är länkade.
Datorövervakning förbättrar spårbarheten endast när sensorplaceringar, skalning, larmlogik, datalagring och bypass-kontroll är kvalificerade. Ett registrerat tryck- eller flödesvärde bevisar inte att sensorn mätte relevant tillstånd eller att munstycket och fixturen var korrekt placerade.
Vilka förändringar utmanar processfönstret?
Ändringar av maskin, munstycke, hjul, lufttillförsel, mediekälla eller storlek, driftblandningskontroll, program, robotbana, fixtur, delgeometri, materialtillstånd, värmebehandling, maskering, inspektionsmetod eller styrande krav kan utmana underlagen. Den godkända ändringsproceduren avgör om dokumentgranskning, begränsad bekräftelse eller fullständig omkvalificering är nödvändig.
Blanda inte in data från ett ändrat tillstånd i ordinarie produktionsdata genom medelvärdesbildning. Identifiera den exakta förändringen, bedöm berörda variabler och deras samverkan, spärra den produkt som ännu inte har bedömts och inhämta godkännande före frisläppning.
Vad ska kvalificeringsposten innehålla?
- Kontrollerad ritning, specifikationsrevisioner, delfamilj och behandlingskarta.
- Material, värmebehandling, kulpeningsmedium och utrustningsbaslinje.
- Mätsystembevis och kalibreringsstatus.
- Riskanalys, försöksdesign, rådata, exklusioner och stoppkriterier.
- Mättnadskurvor, täckningsdokumentation och resultat av komponentacceptans.
- Statistisk eller teknisk analys, gränsrationalism och upprepade bekräftelser.
- Godkänt nominellt recept, driftsgränser, övervaknings- och reaktionsplan.
- Ändringsutlösare, auktorisering, rapportrevision och bevarade dokumentation.
Ange vad som inte testades och var teknisk bedömning användes. Ett transparent begränsat fönster är säkrare än ett brett odokumenterat påstående.
Vanliga frågor
Vad är ett processfönster för kulpening?
Det är det godkända flerdimensionella området för material, kulpeningsmedium, utrustning, energi, geometri, rörelse och exponeringsförhållanden som uppfyller alla definierade process- och komponentacceptanskriterier.
Är ett processfönster detsamma som en lista över maskintoleranser?
Nej. Oberoende toleranser kan tillåta en otestad kombination. Ett processfönster tar hänsyn till relevanta interaktioner och gränskombinationer.
Definierar en giltig Almenintensitet processfönstret?
Nej. Det är ett svar. Täckningsgrad, yt- och dimensionstillstånd, skadegränser och eventuella nödvändiga tillämpningsbevis måste också överensstämma.
Måste alla möjliga parameterkombinationer testas?
Inte nödvändigtvis. Använd riskanalys, processkunskap och en lämplig experimentell design för att välja informativa och säkra kombinationer och bekräfta sedan de påstådda gränserna.
Varför ligger nominella börvärden vanligtvis inom kvalificeringsgränsen?
En intern driftsmarginal kan absorbera normala mät- och processvariationer. Dess storlek måste följa underlag, kapacitet och risk, inte en universell procentandel.
Kan ett fönster som utvecklats på platta kuponger användas för komplexa delar?
Endast när representativitet demonstreras. Åtkomst, vinkel, fixturkontakt, krökning, kantrespons och lokal acceptans kan kräva komponent- eller surrogatbekräftelse.
Vad händer när en parameter ligger utanför sin driftsgräns?
Följ den godkända reaktionsplanen: stoppa eller larma vid behov, spärra berörd produkt, återställ det verifierade tillståndet, bedöm dokumentation och erhåll behörigt beslut om fortsatt hantering.
När kräver en ändring av processfönstret omkvalificering?
Granska ändringar av maskin, leveranssystem, kulpeningsmedium, program, fixtur, materialfamilj, geometri, specifikation eller acceptansmetod enligt de godkända ändringskontrollreglerna före produktionsanvändning.
Viktiga slutsatser
- Ett processfönster är flerdimensionellt och interaktionsmedvetet.
- Varje erforderlig utdata måste överensstämma med den angivna gränsen.
- Separera kvalificeringsgränser, nominella inställningar och produktionsdriftsgränser.
- Verifiera mätsystemet innan små processskillnader tolkas.
- Använd kontrollerade gränsförsök och representativ geometri.
- Koppla det godkända fönstret till övervakning, reaktion och ändringskontroll.
Relaterade SP Center-guider
- Optimering av kulpeningsparametrar med experimentdesign
- Hur maskintillstånd påverkar processkvaliteten
- Kulpeningsfixturer
- Mättnadskurva för kulpening
Tekniska referenser
1. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
4. SAE J2441_202511: Kulpening, stabiliserad november 2025
7. SAE J2597_201709: Datorgenererade mättnadskurvor för kulpening
8. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
10. Tange, Studie om optimering av en kulpeningsprocess, SAE 2005-32-0087
Standarder och bevisnotering: De tekniska artiklarna avser deras angivna kulpeningsmedium, fjädermaterial eller tillämpningar. De illustrerar variabelinteraktion och optimering, inte ett universellt processfönster. Använd fullständiga kontrollerade jobbkrav.
