Använd processfysik, kapabla mätningar och strukturerade försök för att avslöja interaktioner och bekräfta sedan ett tekniskt säkert produktionsfönster.
Experimentdesign (DOE) kan avslöja interaktioner mellan kulpeningsvariabler mer effektivt än att ändra en inställning i taget. Det är inte en automatisk receptgenerator. En försvarbar studie börjar med ett exakt tekniskt beslut, mätbara svar, säkra faktorintervall och en design som är kompatibel med hur produktionsprocessen faktiskt kan köras.
Vad bör definieras innan man väljer en DOE-design?
| Element | Exempel på kulpening | Konstruktionsfråga |
|---|---|---|
| Kontrollerbar faktor | Massflöde av kulpeningsmedium, tryck, hjulhastighet, travershastighet, munstycksavstånd eller vinkel | Kan produktionssystemet ställa in och verifiera de valda nivåerna? |
| Kategorisk faktor | Maskin, munstyckstyp, mediematerial eller fixturkoncept | Behöver designen en jämförelse, ett block eller en separat kvalificering? |
| Svar | Intensitet, tid till täckningsgrad, ytråhet, distorsion eller restspänningsegenskap | Representerar denna mätning det tekniska påståendet? |
| Störande variabel | Medieparti, dag, operatör, delposition eller mätsession | Ska den randomiseras, blockeras eller avsiktligt studeras? |
| Begränsning | Skada, ytråhet, dimensioner, täckningsgrad, utrustning eller specifikationsgräns | Vilket villkor stoppar en körning eller exkluderar en region? |
| Bekräftelse | Oberoende körning vid föreslagna nominella och relevanta gränser | Upprepas det förutspådda resultatet på representativ geometri? |
Tabell 1. Faktorer, svar, störande variabler, begränsningar och bekräftelse tillhör en experimentell strategi.
Utgå från komponentkravet. Om designproblemet är ytjämnhet eller distorsion, besvarar optimering av endast Almenintensiteten en annan fråga. Om utmattningsfördel påstås kan representativt material och geometri vara nödvändig; ett strömsurrogat kan inte skapa det beviset i sig.
Faktornivåerna måste hålla sig inom det genomförbara och auktoriserade området. Använd inte statistisk fullständighet som en anledning att köra förhållanden som kan skada delen, överskrida utrustningens kapacitet eller strida mot den styrande specifikationen.
Vilka kulpeningsfaktorer kan interagera?

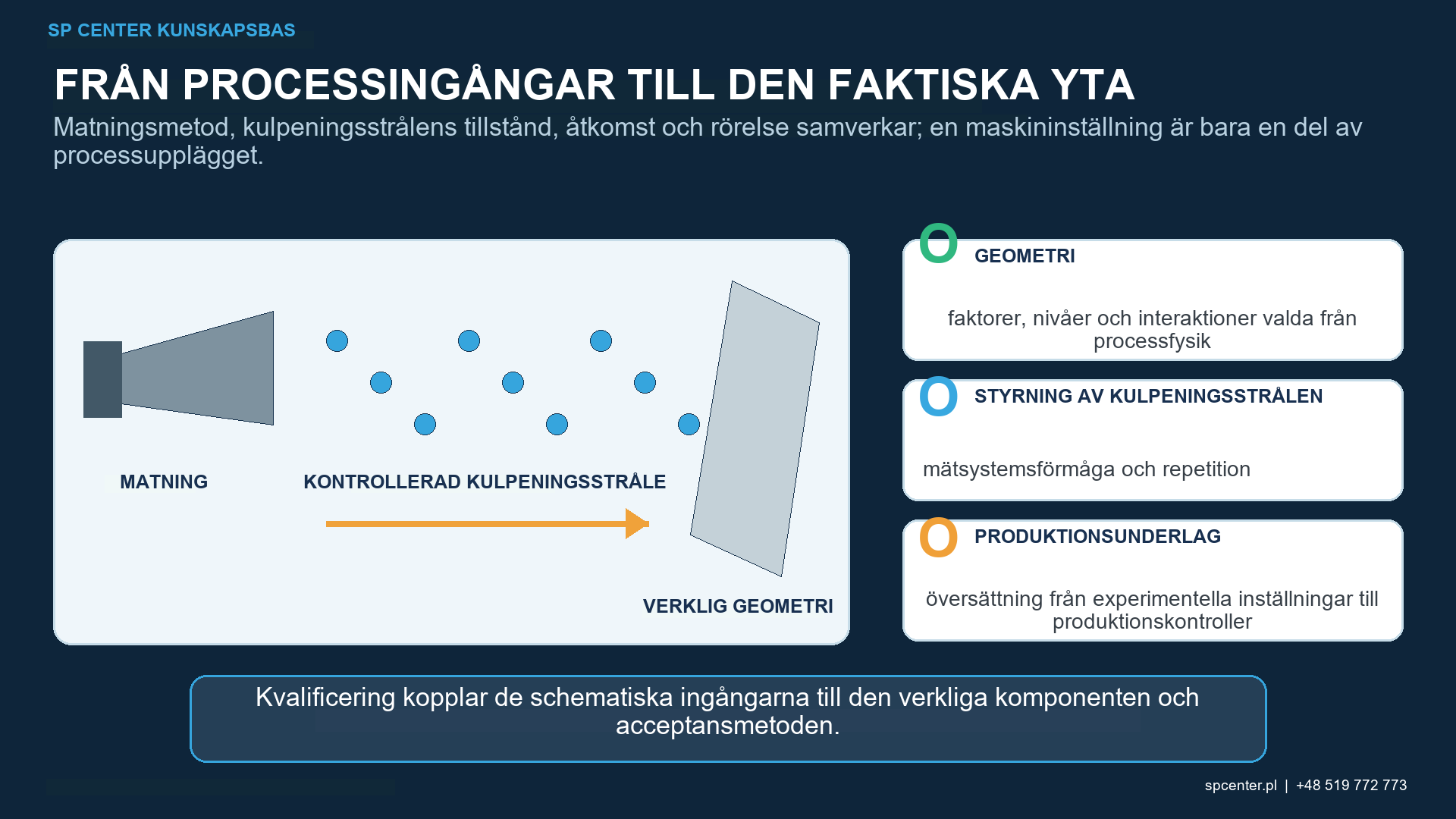

Lufttryck, luftflöde och massflöde av kulpeningsmedium är olika på pneumatisk utrustning. Munstycksborrning, avstånd, vinkel och tvärriktning påverkar hastighet och träffbild. Mediestorlek, densitet, hårdhet, form och driftsblandningsförhållanden påverkar individuella stötar och strömmens beteende. På hjulutrustning skapar hjulhastighet, matning, mönsterkontroller och detaljrörelse en annan faktorstruktur.
Interaktioner är tekniskt rimliga: en tryckförändring kan ha en annan effekt vid ett annat flöde av kulpeningsmedium; travershastighet kan ändra konsekvensen av överlappning av träffbild; mediestorlek kan förändra både intensitet och ytjämnhet. Försök med en faktor i taget kan inte uppskatta dessa interaktioner effektivt.
Hur ska den experimentella sekvensen byggas upp?
| Experimentstadium | Syfte | Typiskt fel |
|---|---|---|
| Mätberedskap | Demonstrera metodens upplösning, repeterbarhet och spårbarhet | Brus misstas för en faktoreffekt |
| Screening | Identifiera inflytelserika faktorer och viktiga interaktioner | En fraktionerad design döljer en kritisk störande effekt |
| Fokuserad modellering | Uppskatta krökning och en användbar lokal responsyta | Modellen extrapoleras utanför det testade området |
| Beslut med flera svar | Balansintensitet, täckningsgrad, grovhet, dimensioner och prestanda | Ett lämpligt surrogat optimeras medan ett annat gränsvärde misslyckas |
| Bekräftelse | Utmaningsprediktion vid nominella och randvillkor | Samma data som används för att anpassa modellen presenteras som validering |
| Produktionsöversättning | Definiera inställningar, gränser, kontroller och reaktioner | Ett matematiskt optimum blir ett omotiverat smalt recept |
Tabell 2. Screening, modellering, bekräftelse och produktionsöversättning kräver separata beslut.
En screeningsdesign begränsar fältet av rimliga faktorer. En fokuserad design kan sedan uppskatta krökning och interaktioner i det användbara området. Mittpunkter, replikering, blockering och randomisering väljs ut för den faktiska frågan; de är inte dekorativa tillägg.
Svårförändrade faktorer som mediematerial eller maskinkonfiguration kan förhindra fullständig randomisering. En blockerad eller delad plottdesign kan vara lämplig, men dess felstruktur måste analyseras i enlighet därmed. Att registrera en obegränsad slumpmässig design medan man kör grupperade inställningar skapar vilseledande osäkerhet.
Varför måste mätsystemet studeras först?
En DOE kan inte separera en liten processeffekt från mätbrus när metoden saknar upplösning eller repeterbarhet. Definiera plats, riktning, instrument, kalibrerings- eller verifieringsstatus, operatörsmetod, logik för upprepade mätningar och lagring av rådata för varje svar.
Replikera processkörningar för att uppskatta oberoende processvariationer. Upprepade avläsningar på samma remsa eller komponent besvarar en mätfråga och får inte räknas som oberoende processreplikat.
Hur ska statistisk och teknisk signifikans separeras?
| Evidensfråga | Nödvändig behandling | Ogiltig genväg |
|---|---|---|
| Är effekten statistiskt trovärdig? | Modelltermer, residualer, osäkerhet och designstruktur | Ett litet p-värde utan granskning av residualer |
| Är effekten tekniskt viktig? | Jämför magnitud med specifikation, risk och mätförmåga | Att likställa statistisk signifikans med tekniskt värde |
| Är interaktioner synliga? | Behåll hierarkin och tolka faktorer gemensamt | Ändra en faktor i taget |
| Är processen robust? | Bekräftelse med störande variation och relevanta gränser | En körning vid det förutspådda optimala |
| Är överföringen motiverad? | Granska maskin, kulpeningsmedium, geometri, verktyg och mätekvivalens | Kopiera kodade faktorinställningar till ett annat processupplägg |
Tabell 3. Modellen stöder ett tekniskt beslut; den ersätter inte specifikationsgränser eller teknisk bedömning.
Granska residualer, inflytelserika observationer, hierarki, osäkerhet och bristande anpassning där så är tillämpligt. En statistiskt detekterbar förändring kan vara för liten för att ha teknisk betydelse, medan en osäker effekt nära en skadegräns kan förbli viktig för riskkontroll.
För flera svar, dölj inte avvägningar i en oförklarad poäng. Visa hur intensitet, täckningsgrad, grovhet, dimensioner och eventuella prestandaresponser beter sig över den föreslagna regionen och vilket krav som sätter varje gräns.

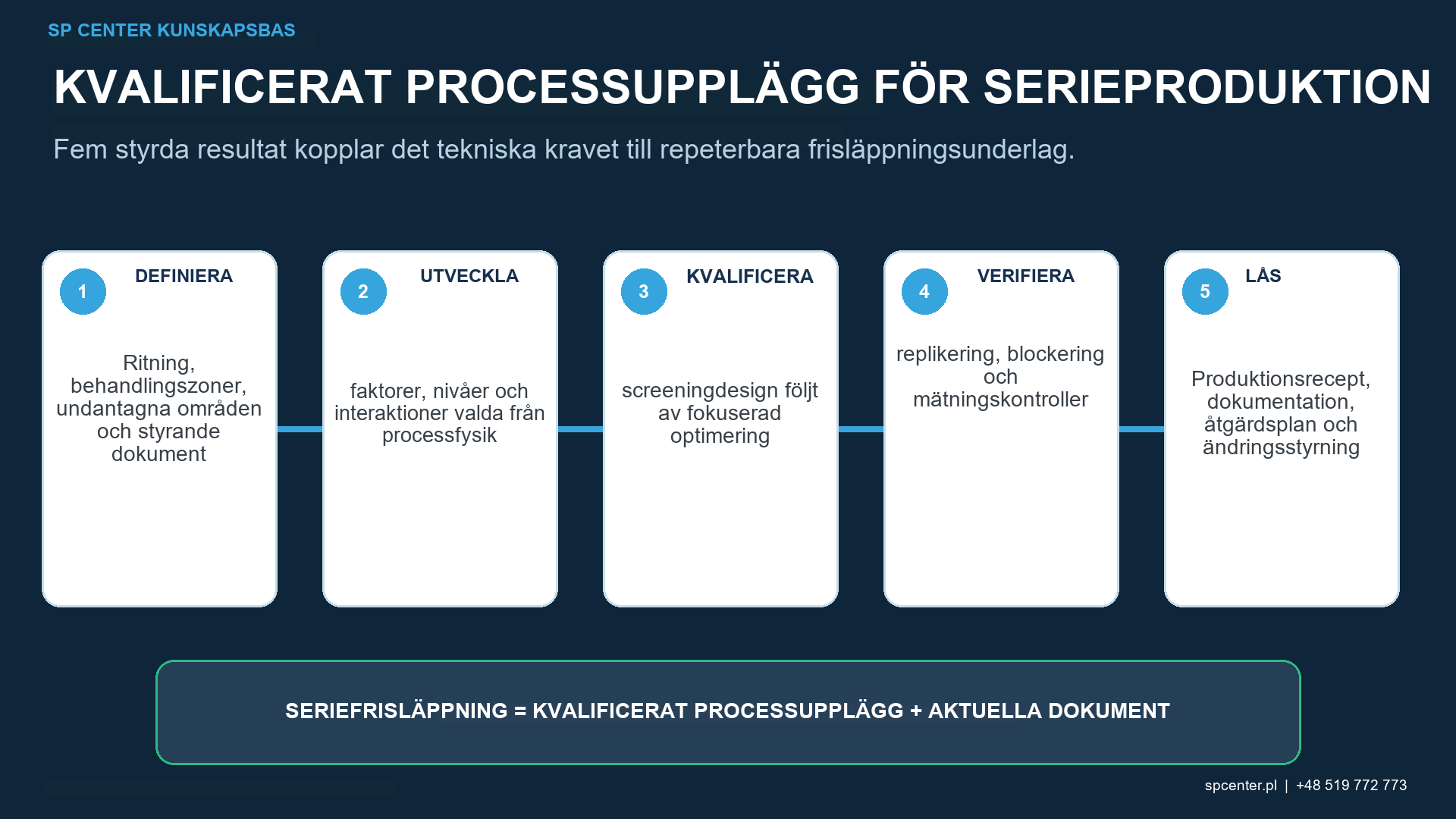

Hur blir ett DOE ett kvalificerat processfönster?
- Kör oberoende bekräftelseförsök vid de föreslagna nominella och tekniskt relevanta gränserna.
- Använd produktionsrepresentativa maskin-, kulpeningsmedium-, fixtur-, geometri-, rörelse- och mätmetoder.
- Jämför prediktion och observerade resultat med osäkerhet och alla åberopade acceptansgränser.
- Välj ett praktiskt nominellt värde med marginal snarare än det mest extrema matematiska optimumet.
- Översätt faktorer till produktionsinställningar, verifieringskontroller, åtgärdsgränser och reaktionsplaner.
- Dokumentöverföringsgränser och omkvalificeringsutlösare för ändringar av utrustning, kulpeningsmedium, geometri eller inspektion.
Extrapolera inte bortom det studerade området. En DOE-modell beskriver underlag från sitt designutrymme och antaganden; den bevisar inte förhållanden som aldrig testades.

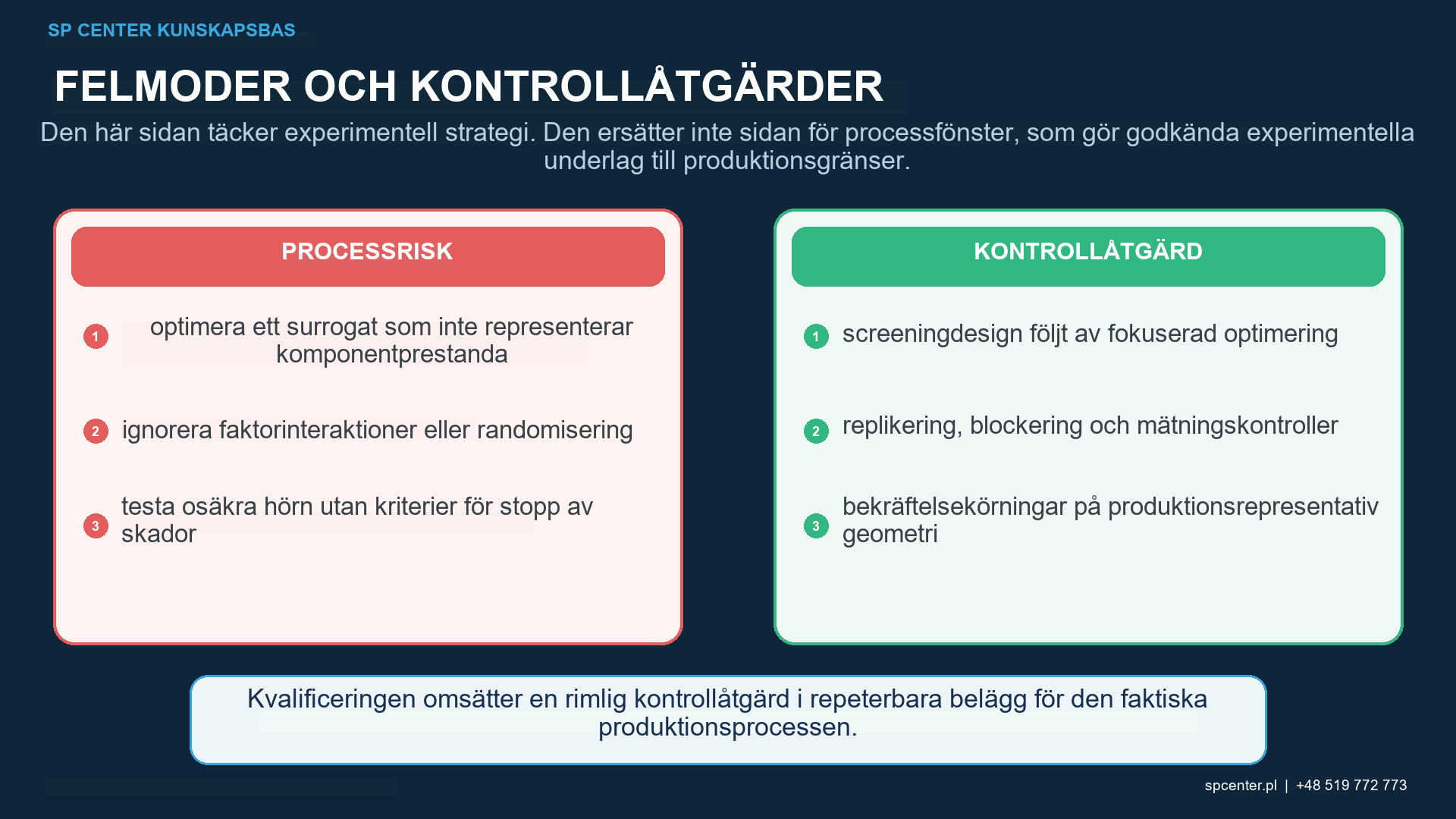

Vilka fel ogiltigförklarar slutsatsen?
- Svaret representerar inte komponentkravet.
- Mätsystemet kan inte lösa de studerade effekterna.
- Körordning, blockering eller avvikelser saknas i datamängden.
- Kritiska interaktioner aliaseras, tas bort utan grund eller tolkas som isolerade huvudeffekter.
- Osäkra eller icke-kompatibla förhållanden testades utan definierade stoppkriterier.
- Modellanpassningsdata presenteras som oberoende bekräftelse.
- Optimum överförs till en annan maskin, medium eller geometri utan granskning.
Vanliga frågor
Varför använda DOE för kulpening?
DOE kan uppskatta flera faktoreffekter och interaktioner inom en strukturerad uppsättning försök, vilket minskar de blinda fläckarna vid ändring av en inställning i taget.
Vilket svar bör optimeras?
Välj det svar som representerar det tekniska beslutet. Intensitet, täckningsgrad, ytråhet, distorsion, restspänning och utmattning är olika utfall och kan kräva ett beslut med flera svar.
Kan Almenintensitet vara det enda DOE-svaret?
Endast om målet är begränsat till strömintensitet. Det kan inte ensamt demonstrera komponenttäckning, ytintegritet, restspänningsprofil eller utmattningsprestanda.
Vad är skillnaden mellan replikering och upprepad mätning?
Replikering upprepar ett experimentellt tillstånd med oberoende processvariation. Upprepad mätning uppskattar mätvariation på samma experimentella enhet; de två är inte utbytbara.
Måste varje körning randomiseras?
Randomisering skyddar mot tidsrelaterade systematiska fel, men praktiska svårförändrade faktorer kan kräva blockering eller en delad plotstruktur. Restriktionen måste utformas och analyseras explicit.
Kan DOE testa hörnen av vilket faktorintervall som helst?
Nej. Faktorintervallen måste förbli fysiskt genomförbara, specifikationskompatibla och säkra för komponenten och utrustningen. Definiera stoppkriterier innan försök körs.
Blir det statistiska optimumet produktionsnominalvärdet?
Inte automatiskt. Bekräfta förutsägelsen oberoende, bedöm osäkerhet och robusthet, och definiera sedan ett praktiskt nominellt och tillåtet fönster enligt de styrande kraven.
Vad bör behållas från ett DOE?
Behåll mål, faktorer och kodning, körordning, block, råmätvärden, avvikelser, modell- och residualgranskning, bekräftelseresultat, godkända slutsatser och den resulterande kontrollplanen.
Viktiga slutsatser
- Börja med det tekniska beslutet och svaret, inte med praktiska maskininställningar.
- Använd DOE för att uppskatta interaktioner som försök med en faktor missar.
- Studera mätförmågan innan du tolkar små effekter.
- Skilj mellan replikering, upprepad mätning, randomisering och blockering.
- Håll varje körning inom säkra, genomförbara och auktoriserade gränser.
- Bekräfta oberoende och konvertera modellen till ett robust produktionsfönster.
