Simulering av kulpening

Använd numeriska modeller för att förklara stötmekanik, jämföra kontrollerade scenarier och kartlägga restspänningar – utan att ersätta nödvändiga mätningar eller processkvalificering.

Simulering av kulpening kan avslöja mekanismer som är svåra att mäta under stötar: lokal plastisk töjning, interaktion mellan upprepade gropar, restspänningsdjup och komponentförvrängning. Den avslöjar dem inte automatiskt. Resultatet är villkorat av stötindata, materiallagar, geometri, randvillkor, numeriska val och validering. En färgad kontur är underlag från en modell, inte underlag på att produktionsprocessen eller delen överensstämmer.

Figur 1. En försvarbar modell länkar uppmätta stötförhållanden, materialrespons och numeriska antaganden till en definierad valideringsdatauppsättning.

Vad kan en simulering av kulpening ge svar på?

En modell bör börja med en skriftlig fråga och ett avsett beslut. Exempel inkluderar rangordning av hastighetens och kulstorlekens inverkan, förståelse av sned stöt i ett hål, jämförelse av stötsekvenser, uppskattning av ett restspänningsfält för strukturell analys eller studier av distorsion hos en tunn komponent.

Den erforderliga trovärdigheten följer påståendet. En modell med en enda stöt kan förklara lokal mekanik men kan inte etablera en statistiskt representativ driftsblandning. En kalibrerad egentöjningsmetod kan kartlägga spänning och distorsion över en stor komponent men kanske inte löser en lokal kant eller grop.

Modelleringsmetod	Användbar fråga	Huvudsakliga begränsningar
Explicit FEM med en enda stöt	Hur kuldiameter, hastighet, vinkel, kontakt och målkonstitutivt svar bildar en lokal plastisk zon	Representerar inte statistik över driftsblandning, påverkansinteraktion eller produktionstäckning i sig
Multipel påverkans-FEM	Hur avstånd, ordning, överlappning och upprepad plasticitet påverkar ett areamedelvärdesberäknat restspänningsfält	Beräkningskostnad, gränseffekter och känslighet för artificiellt påverkansmönster
DEM-FEM eller koppling mellan bana och FEM	Hur medietransport och komponentgeometri skapar lokala hastighets- och incidensfördelningar	Kräver trovärdiga antaganden om flöde, kollision och koppling plus uppmätt processkorrelation
Egenspännings- eller pålagd spänningsmappning	Hur ett kalibrerat oelastiskt spänningsfält nära ytan driver komponentspänning och distorsion	Det överförda fältet är inte universellt och kan missa lokal kontakt eller defekteffekter
Modell av reducerad ordning eller surrogatmodell	Hur man screenar ett kvalificerat designutrymme eller stöder känslighets- och optimeringsstudier	Tillförlitlig endast inom tränings- och valideringsdomänen

Tabell 1. Olika simuleringsarkitekturer besvarar olika tekniska frågor och är inte utbytbara.

Hur representerar explicit påverkans-FEM processen?

I en explicit dynamisk modell kontaktar en eller flera partiklar ett elastiskt-plastiskt mål med definierade hastigheter och vinklar. Beräkningen löser upp transienta spänningsvågor, kontakt, plastiskt flöde och avlastning. Restspänning utvärderas efter att kinetiska effekter har avklingat och jämvikten har återställts.

Nätdensiteten måste lösa upp groparna och spänningsgradienten. Domänen och gränserna måste undvika artificiell reflektion eller begränsning i det intressanta området. Energibalans, tidsstegsstabilitet, kontaktpenetration och spänningstillståndet efter dynamisk sedimentation är en del av den numeriska kvalitetsregistreringen.

Varför spelar flera stötar och statistik roll?

Produktionskulpening innehåller en fördelning av partikelstorlekar, hastigheter, vinklar, platser och sekvenser. Närliggande plastiska zoner interagerar, medan upprepade träffar kan ändra härdning och ytform. Ett regelbundet rutnät av identiska stötar kan vara användbart för en kontrollerad studie, men det är inte automatiskt representativt för en slumpmässig ström.

När stokastiska anslagspositioner eller en uppsättning DEM-beräknade banor används ska provtagningsregeln, antalet realiseringar, konvergensen hos ytmedelvärdesbildade resultat och styrningen av slumptalsfröet dokumenteras. Numerisk ”täckningsgrad” ska definieras uttryckligen, exempelvis genom anslagstäthet eller projicerad avtrycksarea, och hållas åtskild från den täckningsgrad i produktionen som bedöms enligt den styrande metoden.

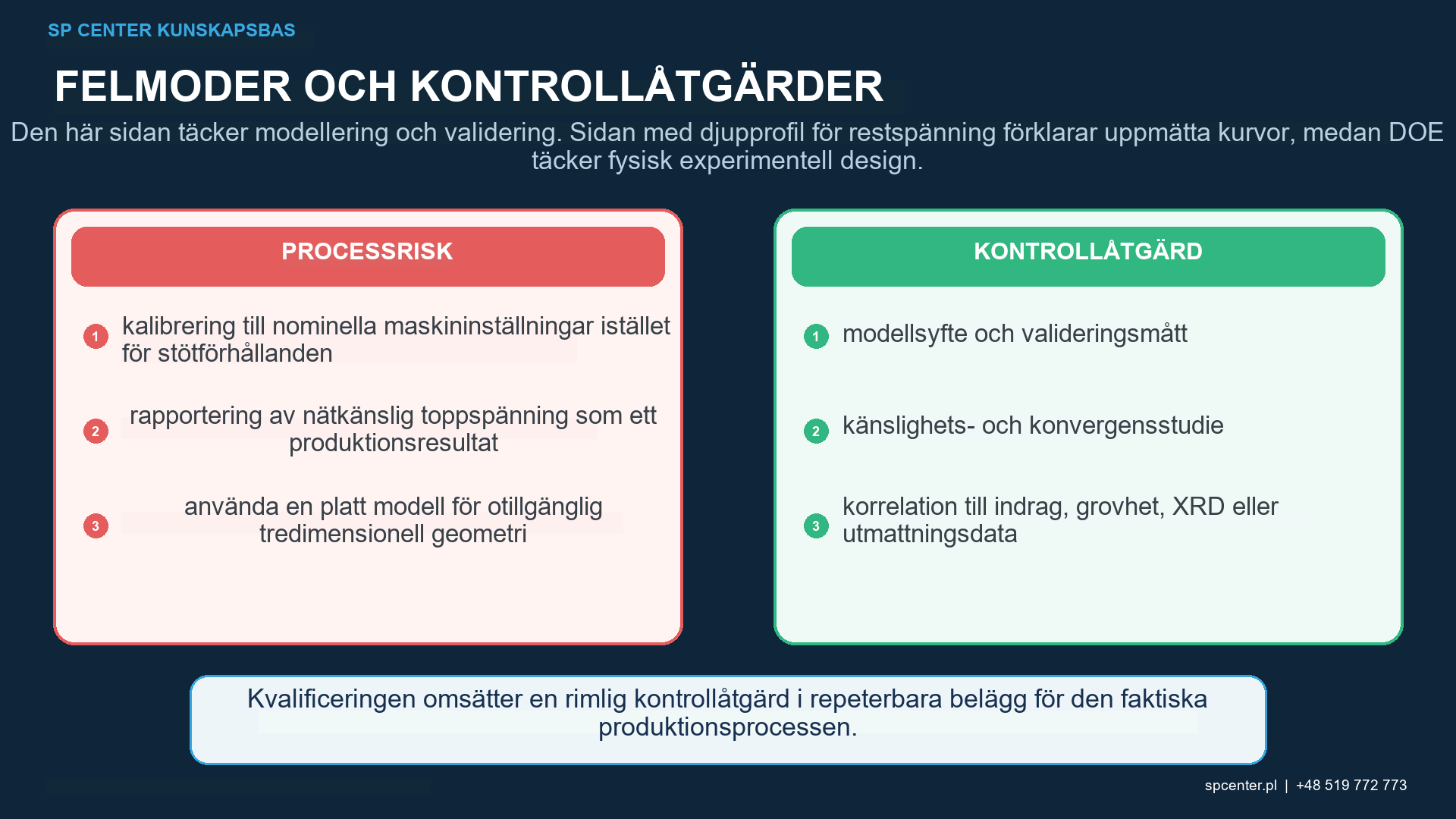

Figur 2. Modellarkitekturen bör matcha den tekniska frågan; en detaljerad stötmodell och en distorsionsmodell i komponentskala löser olika problem.

Vilka indata dominerar trovärdigheten?

Ingångsfamilj	Förväntade underlag	Risk vid förenkling utan motivering
Slagförhållanden	Hastighets- och vinkelfördelning, kulstorlek och formfördelning, lokalt flöde eller slagdensitet	Nominellt lufttryck, hjulhastighet eller en genomsnittlig hastighet kan felaktigt representera lokal energi
Kulornas beteende	Densitet, elastisk-plastisk respons, restitution eller motiverat antagande om stela kulor, kontaktegenskaper	Stela perfekta sfärer kan underskatta energiförlust, brott, form och effekter på driftsblandning
Målmaterial	Elastiska egenskaper, sträck- och härdningsrespons, töjningshastighet och cykliskt beteende där det är relevant, initialt tillstånd	Ett kvasistatisk monotont tillstånd Kurva kan producera en rimlig men felaktig djupprofil
Geometri och gränslinje	Representativ krökning, tjocklek, kanter, hål, begränsningar och befintligt spänningstillstånd	Ett plant halvrum kan inte automatiskt representera en avrundning, ett hål, en tunn vägg eller en begränsad del
Numerik	Nätverk och tidsstegskonvergens, kontaktdefinition, domänstorlek, dämpning, stötsekvens och medelvärdesregel	Numeriska artefakter kan misstas för fysiska gradienter eller mättnad

Tabell 2. Indatans ursprung och spårbarhet är lika viktiga som beräkningslösarens avanceringsgrad.

Maskininställningar är inte universella stötförhållanden. Lufttryck, hjulhastighet och nominellt flöde av kulpeningsmedium är uppströmskontroller. Modellen behöver de lokala partikelförhållandena vid ytan eller en validerad relation som härleder dem. Samma nominella inställning kan producera olika stötfördelningar efter munstycksslitage, separatordrift, medieförsämring eller en geometriförändring.

Hur ska materiallagen väljas?

Kulträff innebär hög lokal töjning, töjningshastighet, avlastning och upprepad plasticitet. Beroende på syfte kan lagen behöva töjningshastighetskänslighet, isotropisk och kinematisk härdning, cykliskt svar, termisk koppling eller skada. Fler parametrar garanterar inte en bättre modell; varje aktiv mekanism behöver identifierbara data.

Registrera materialkvalitet, värmebehandling, hårdhet, provets orientering, testtemperatur, testmetod och anpassningsområde. Parametrar som endast är anpassade till kvasistatiska monotona data bör inte presenteras som validerade för dynamisk upprepad påverkan utan stödjande underlag och känslighetsanalys.

Vad betyder egentligen restspänningskonturer?

Skilj mellan ytspänning, maximal tryckspänning, djupet av det maximumet och djupet av tryckskiktet. Ange koordinatsystem, tensorkomponent, medelvärdesregion och referenstillstånd. Nodtoppar bredvid en kontaktkant är inte likvärdiga med en areamedelvärdesbaserad röntgenmätning.

Restspänning är självjämviktande. Komponenttjocklek, krökning, fria kanter, bearbetningsspänning och begränsningar påverkar omfördelningen. En lokal halvrymdsprofil kan inte klistras in i en komponent utan en motiverad kartläggningsmetod och jämviktskontroll.

Hur separeras kalibrering och validering?

Kalibrering identifierar osäkra parametrar med hjälp av en deklarerad datamängd. Validering testar den resulterande modellen mot oberoende underlag som är relevanta för det avsedda påståendet. Att använda samma restspänningsprofil både för att finjustera hastighet eller härdning och för att validera påståendet är cirkulärt.

Planera undanhållna processförhållanden, material eller geometrier där det är möjligt. Rapportera mätosäkerhet och modelleringsosäkerhet. En modell kan vara giltig för trendrankning inom ett begränsat område men olämplig för absoluta acceptansvärden eller en annan legering.

Figur 3. Kalibrering och validering förblir separata: att matcha en profil validerar inte varje utgång, geometri eller processvillkor.

Vilka mätningar ska stödja modellen?

Påstående	Bekräftande underlag	Vad som inte ensamt stänger påståendet
Restspänningens storlek och djup	Metodkvalificerad röntgen eller annan lämplig djupprofil på definierade platser, med kontrollerad osäkerhet och materialborttagningseffekter	Matchande ytspänning eller maximal kompression vid en punkt
Yttopografi eller skada	Uppmätt ytjämnhet eller topografi och inspektion av representativa delar vid relevanta gränser	Restspänningsöverensstämmelse utan ytbedömning
Komponentförvrängning	Dimensions- eller krökningsdata före och efter bearbetning med fixtur och initialtillståndskontroll	Almenbåghöjd överförd direkt till en annan komponent
Process trend	Oberoende förhållanden undanhållna från kalibrering och korrekt rangordnade av modellen	Ett anpassat resultat vid kalibreringsvillkoret
Utmattnings- eller hållbarhetsfördel	Representativa utmattnings-, brottmekaniska eller godkända konstruktionsbevis som inkluderar yt- och restspänningsrelaxation	Enbart en tryckspänningskontur
Produktionsacceptans	Ritning, specifikation, kvalificerad procedur och erforderliga processinspektioner	Simuleringsutgång används istället för erforderlig Almen, täckningsgrad, kulpeningsmedium eller delgodkännande

Tabell 3. Varje modellanspråk behöver underlag som matchar den utgången.

Mätning av restspänningsdjup kan kräva stegvis materialborttagning och en korrigering eller tolkning som är lämplig för metoden och geometrin. Använd en kvalificerad procedur och rapportera plats, riktning, djupkonvention, osäkerhet och eventuell korrigering. SAE AS7045 ger ett ramverk för att definiera och klassificera mätning av restspänning; den fullständigt kontrollerade metoden förblir avgörande.

Hur kan simulering stödja processutveckling?

Simulering är värdefull för känslighetsrangordning, identifiering av osäkra eller oinformativa experiment, val av mätdjup och platser, jämförelse av fixtur- eller åtkomstkoncept och mappning av ett validerat ytnära fält till en distorsions- eller utmattningsanalys. Det kan minska trial-and-error-metoden utan att eliminera fysiska försök.

Använd en designad studie med realistiska gränser och interaktioner. Optimera inte bara maximal tryckspänning: djup, ytspänning, ytråhet, distorsion, skaderisk, åtkomst och processkapacitet kan innebära konkurrerande begränsningar.

Vad hör hemma i en modellkvalificeringspost?

Avsedd användning, beslut, geometri, material- och processdomän.
Programvara, beräkningslösare, version, enheter, modellfiler och revisionsstyrning.
Källa och osäkerhet för påverkan, kulpeningsmedium och materialindata.
Konstitutiva ekvationer, parametrar och kalibreringsbevis.
Nätverk, tidssteg, domän, kontakt och gränskänslighet.
Regler för påverkanssekvens, randomisering, medelvärdesbildning och konvergens.
Oberoende valideringsdata, avvikelser och acceptanskriterier.
Kända begränsningar, förbjudna extrapoleringar och godkännandebehörighet.

Vanliga frågor

Kan FEM förutsäga restspänningsprofilen från kulpening?

Den kan uppskatta en profil för den angivna modellen, indata och domänen. Förutsägelsen blir beslutsgrad endast efter känslighet, konvergens och oberoende experimentell validering lämplig för den avsedda användningen.

Är Almenintensitet en direkt restspänningsindata?

Nej. Almenintensitet är ett standardiserat processrespons bestämt från en mättnadskurva. Det kan stödja processkorrelation, men det är inte en universell omvandling till slaghastighet eller komponentrestspänning.

Kan nominellt lufttryck eller hjulhastighet definiera slaghastigheten?

Inte tillförlitligt i sig självt. Munstycks- eller hjulskick, flöde av kulpeningsmedium, kulstorlek, transportförluster, vinkel, avstånd och lokal geometri påverkar hastigheten och stötfördelningen.

Innebär 100 %-täckningsgrad att varje modellnod får en stöt?

Nej. Produktionstäckning är ett observerat yttillstånd enligt den tillämpliga metoden. Ett numeriskt stötmönster är en modelleringskonstruktion och får inte automatiskt likställas med visuell täckningsgrad.

Vilken materialmodell är bäst för kulpening med FEM?

Det finns inget universellt val. Välj och identifiera en konstitutiv lag som representerar materialet, värmebehandlingen, töjningshastighetsintervallet och den upprepade plasticiteten som behövs för påståendet, kalibrera och validera det sedan.

Kan ett egentöjningsfält överföras till någon komponent?

Nej. Överföring är endast motiverad för de definierade antagandena om material, process, orientering, djupfält och geometri. Krökning, fria kanter, hål och lokal åtkomst kan kräva nya underlag.

Kan simulering ersätta röntgendiffraktion eller annan mätning av restspänning?

Inte när mätning krävs för kvalificering eller godkännande. Simulering kan tolka, interpolera eller designa experiment, men substitution kräver en uttryckligen godkänd teknisk grund.

Bevisar en validerad modell för restspänning utmattningslivslängd?

Nej. Utmattning beror också på ytjämnhet, defekter, material, geometri, belastning, miljö, spänningsomfördelning och relaxation. En separat validerad livslängdsbedömningsgrund krävs.

Viktiga slutsatser

Definiera beslutet och påståendet innan du väljer modellen.
Använd lokala påverkansförhållanden, inte enbart nominella maskininställningar.
Separera mekanik för enskilda påverkan från statistik för flera påverkan och produktionstäckning.
Validera materiallagen, den numeriska lösningen och den avsedda utdata oberoende av varandra.
Behåll simulering, restspänningsmätning och produktionsacceptans som separata underlagsnivåer.
Extrapolera inte bortom den validerade material-, geometri- och processdomänen.
