Läs ytvärde, maximal kompression, djup och nollgenomgång endast efter att teckenkonvention, plats, riktning, lagerborttagning, korrigering och osäkerhet bekräftats.

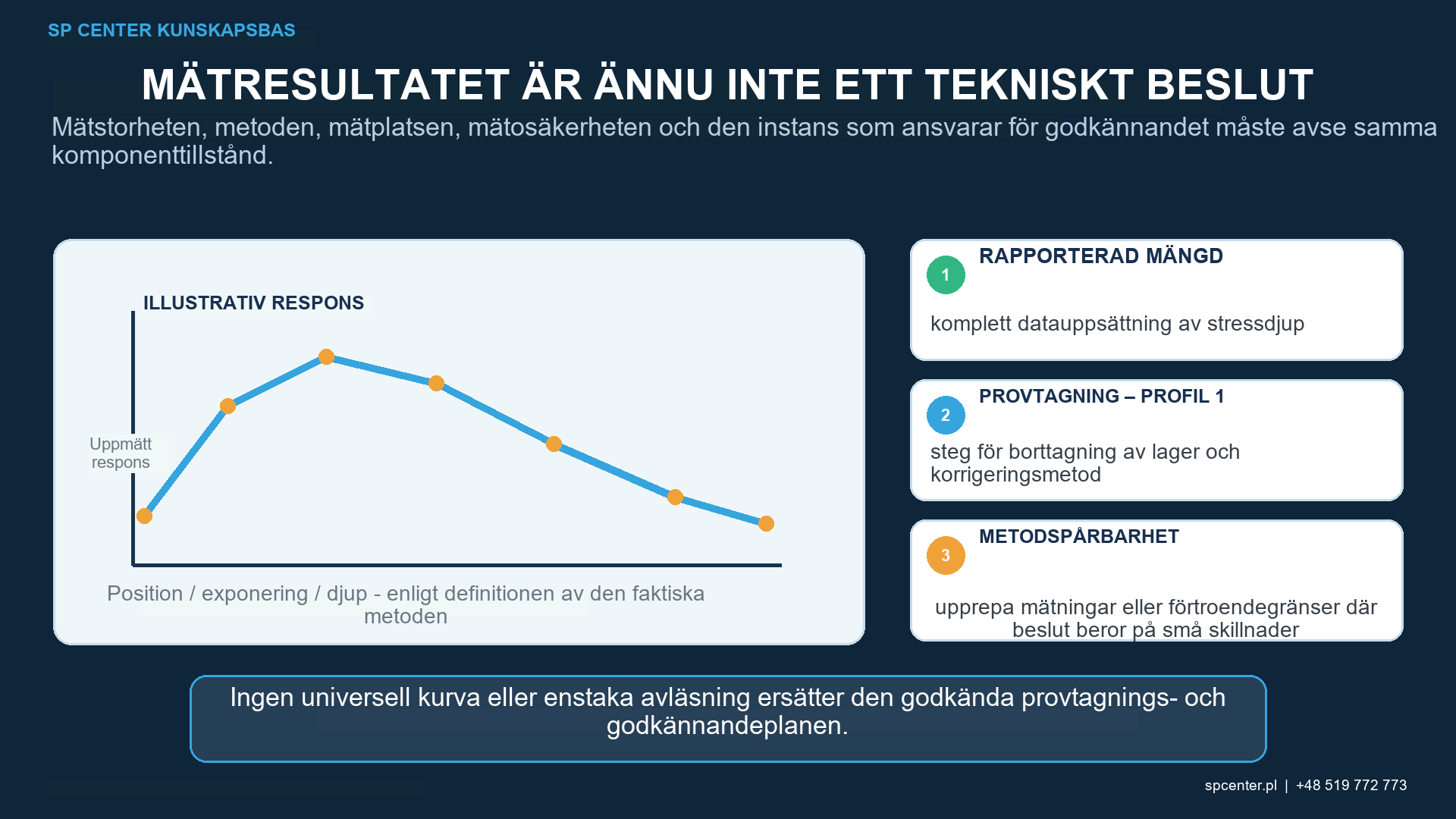

En djupprofil för restspänning efter kulpening plottar en definierad spänningskomponent mot uppmätt avstånd under den behandlade ytan. Den kan beskriva ytspänning, det maximala kompressionsvärdet, dess djup och återgången mot noll eller ett balanserande område. Inga av dessa egenskaper kan härledas tillförlitligt från enbart Almenintensiteten, och ingen har betydelse utan mätriktningen och metoden.
Vilka egenskaper ska läsas från kurvan?
| Kurvfunktion | Betydelse | Tolkningsgräns |
|---|---|---|
| Ytvärde | Spänning representerad av den första mätningen vid eller nära den behandlade ytan | XRD-provtagningsvolymen är ändlig; Det är inte en matematisk punkt på noll djup |
| Maximal tryckspänning | Det rapporterade värde som har störst tryckspänningsbelopp enligt den angivna teckenkonventionen | En enda extrempunkt kan vara brus och behöver osäkerhetsgranskning |
| Djup för maximal kompression | Djupkoordinat för det maximumet | Beror på lagerökningar, ursprung och kurvupplösning |
| Nollkorsning | Definierat djup där profilen når det valda noll- eller referenstillståndet | Interpolerings- och balanseringsspänning måste specificeras |
| Kompressionsdjup | Djupintervall som anses vara kompressivt enligt den antagna definitionen | Inte en universell synonym för totalt påverkat djup |
| Djupare balansering region | Dragspänning eller mindre tryckspänning kan tyckas uppfylla jämvikt | Kan ligga utanför det uppmätta området och är geometriberoende |
Tabell 1. Varje kurvfunktion behöver en explicit definition innan den blir en acceptansstorhet.
Kompression plottas ofta som negativ, men inte universellt. En omvänd teckenkonvention kan få två identiska fysiska profiler att se motsatta ut. Rapporten bör märka spänningsenheter, djupenheter, ytornas ursprung och tecken före någon teknisk jämförelse.
Den mest tryckande punkten är inte automatiskt den viktigaste konstruktionsansvarig. En ritning eller kvalificering kan styra ytspänning, ett minsta tryckvärde vid ett specificerat djup, kompressionsdjup, hela profilen eller en annan definierad kvantitet.
Varför kan maximum inträffa under ytan?
Kulpening skapar en plastisk-elastisk interaktion vars profil beror på materialtillstånd, kulpeningsmedium, stötförhållanden, täckningsgrad och geometri. Ett maximum under ytan är vanligt i många tillämpningar, men dess position och magnitud är inte universella. Ytjämnhet, tidigare bearbetning, fastillstånd och lokala begränsningar påverkar också det rapporterade resultatet.
Läs inte mekanismen enbart utifrån kurvans form. En förändrad första punkt kan återspegla den verkliga processen, ytberedning, begränsad röntgenpenetration, textur eller mätkvalitet.
Vilka mätdetaljer styr profilen?
| Mätinmatning | Varför det är viktigt | Registrering krävs |
|---|---|---|
| Komponentplacering | Avrundning, kant, hål och öppen yta kan ha olika profiler | Ritningsreferens, koordinater och punktstorlek |
| Spänningsriktning | Longitudinella, transversella och andra azimuter behöver inte vara lika | Riktning, orientering och rapporterad komponent |
| Strålnings- och diffraktionsplan | Material, fas och diffraktionstopp påverkar beräkningen | Strålning, hkl, metod och röntgenelastiska konstanter |
| Skiktborttagning | Faktiskt borttaget djup definierar varje punkt under ytan | Borttagning metod, uppmätta steg och slutligt djup |
| Spänningsrelaxationskorrigering | Borttagning av material kan omfördela den återstående spänningen | Korrektionsmetod, geometriska antaganden och okorrigerade data |
| Osäkerhets- och kvalitetsindikatorer | Textur, kornstorlek, toppkvalitet och uppriktning kan begränsa tillförlitligheten | Passningskvalitet, osäkerhet, upprepningar och instrumentverifiering |
Tabell 2. Ett spänningsvärde utan dess riktnings-, diffraktions- och prepareringsdokumentation är ofullständigt.
XRD mäter gitterspänning i ett definierat kristallografiskt och geometriskt arrangemang och omvandlar det till spänning med hjälp av lämpliga elastiska konstanter och antaganden. Material, fas, textur, kornstatistik och toppkvalitet kan påverka lämpligheten. ASTM E2860 har ett specifikt omfång för lagerstål och får inte presenteras som en universell metod för varje legering.
Hur fastställs djupet?
Efterföljande avläsningar av underytan kräver vanligtvis kontrollerad lagerborttagning. Rapporten bör använda det faktiska uppmätta borttagningsdjupet snarare än endast det nominella poleringssteget. Mekanisk borttagning kan introducera spänningar, så en lämplig metod med låg störning väljs vanligtvis enligt den styrande proceduren.
Borttagning av material kan avlasta och omfördela den spänning som finns kvar i provet. Där korrigering krävs, rapportera metod- och geometriantagandena och behåll de okorrigerade värdena. En korrigerad kurva från en tunn komponent bör inte jämföras sällan med en okorrigerad kurva från en massiv kupong.

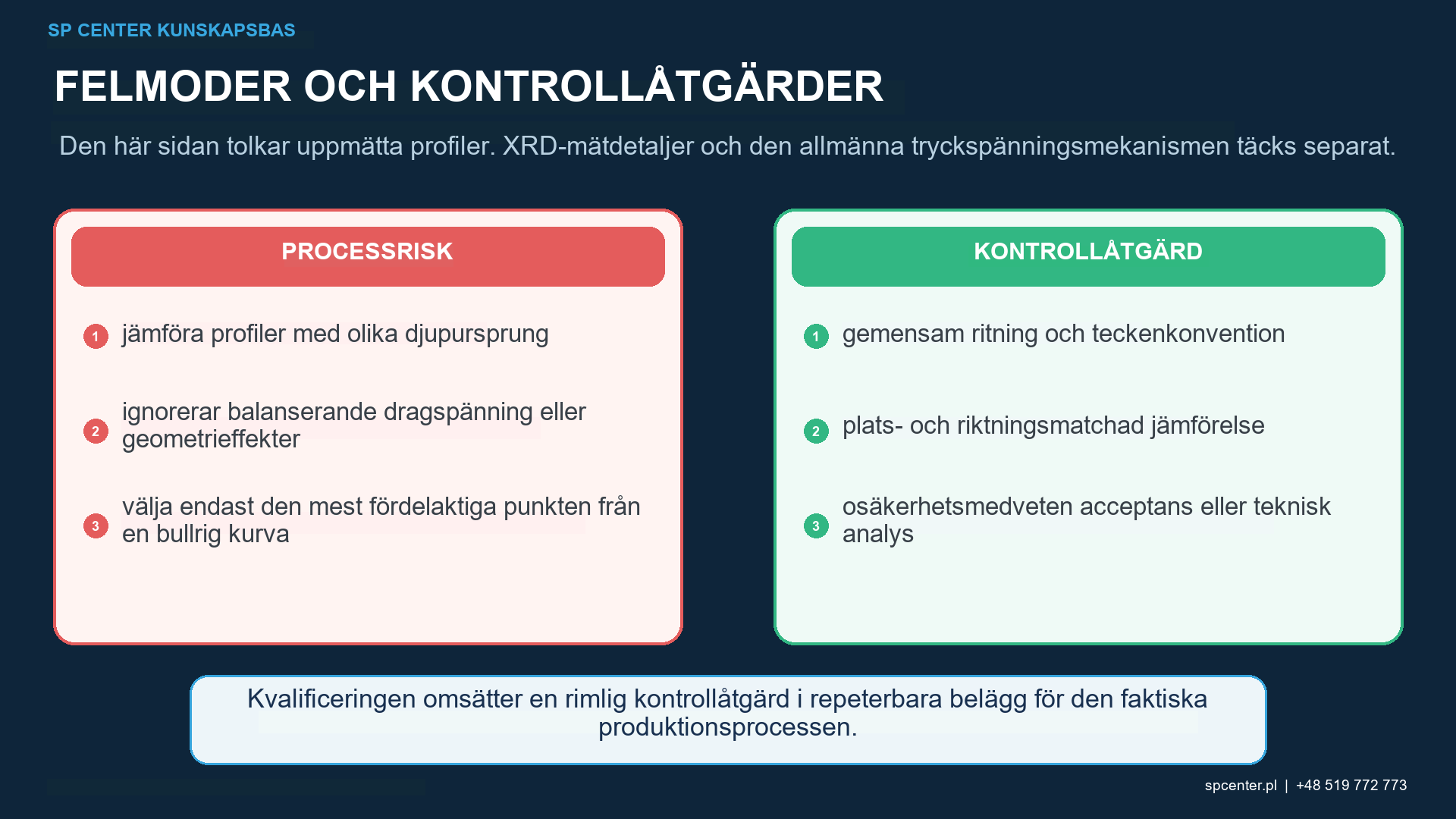

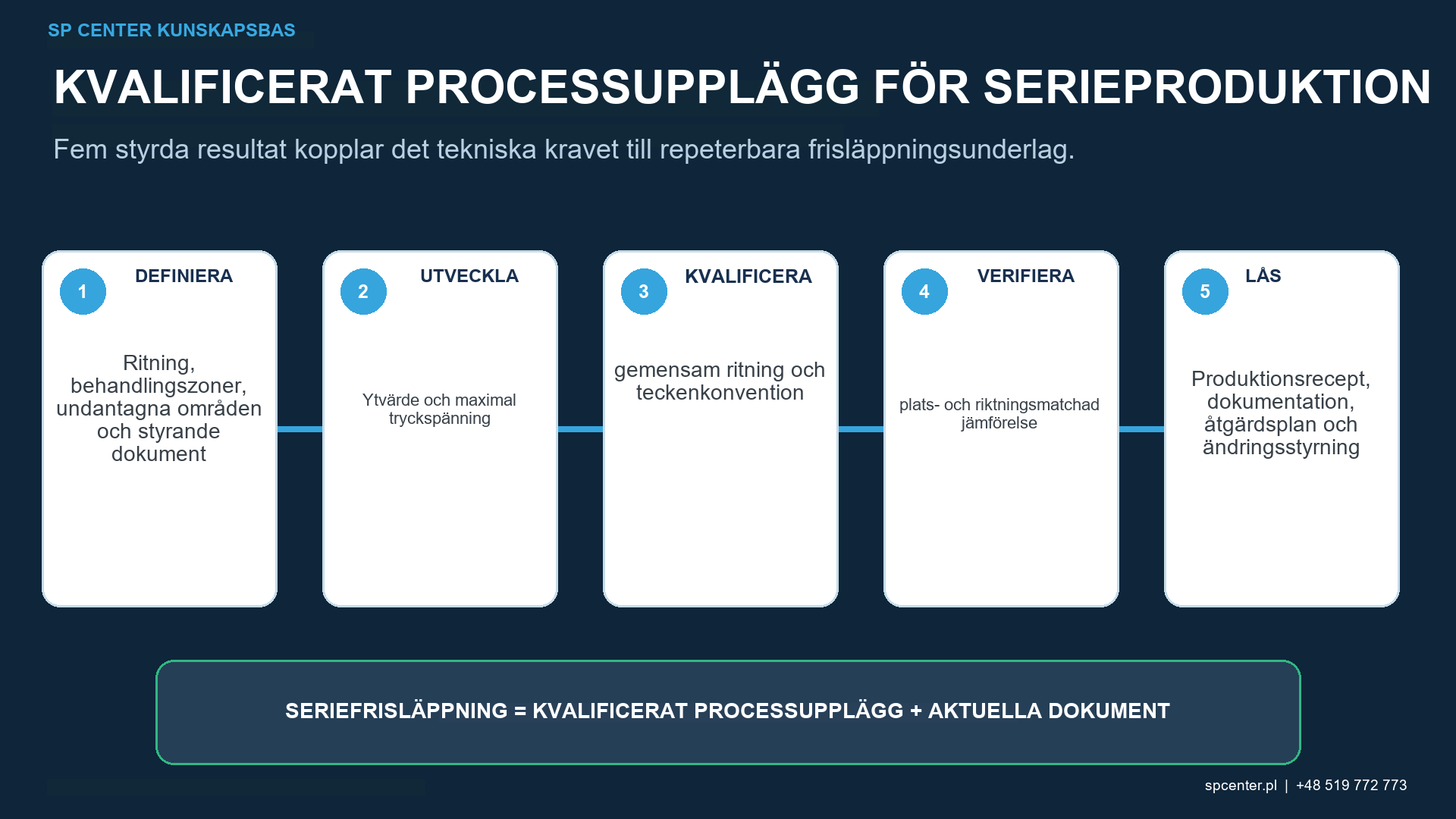

Hur ska två profiler jämföras?
| Jämförelsefråga | Giltig metod | Ogiltig genväg |
|---|---|---|
| Ändrade processen det uppmätta ytvärdet? | Jämför matchande platser och riktningar med osäkerhet | Jämför endast den mest gynnsamma punkten |
| Blev det tryckande lagret djupare? | Använd gemensamt djuporigo, inkrement, korrigering och nollpunktsdefinition | Läs djupet från diagram med olika skalor |
| Är en profil bättre? | Tillämpa de faktiska konstruktionsacceptansfunktionerna och avvägningarna | Föredra kurvan med den största kompressionen överallt |
| Bevisar kurvan utmattningslivslängd? | Korrelera med representativa utmattningsunderlag vid behov | Omvandla spänning direkt till universell livslängdsökning |
| Kan resultatet överföras? | Granska material, geometri, process och mätekvivalens | Överföring från matchande Almenintensitet |
Tabell 3. Gemensamma axlar är nödvändiga men inte tillräckliga; den fullständiga mätbasen måste matcha.
Jämför de fullständiga datamängderna, inte bara ett valt minimum. Visa punkter, djupökningar och osäkerhet eller andra kvalitetsindikatorer snarare än enbart en utjämnad linje. När skillnaderna är nära mätkapaciteten är upprepade mätningar och en fördefinierad beslutsregel mer försvarbara än att rangordna kurvor visuellt.
Jämför även komponenter i verkligt jämförbara tillstånd. Materialsmälta, värmebehandling, föregående bearbetning, ytfinish, mätplats, kulpeningsprocess och genomgången termisk eller mekanisk historik kan samtliga förändra profilen.
Vad bevisar inte kurvan?
- Den bevisar inte täckningsgrad av den erforderliga komponentzonen.
- Den rekonstruerar inte intensitet eller medietillstånd i sig själv.
- Den fastställer inte utmattningslivslängd utan representativ validering.
- Den bevisar inte att en annan riktning, funktion eller komponent har samma spänningstillstånd.
- Den tillåter inte extrapolering bortom det uppmätta djupet.
- Den ersätter inte yt-, dimensions- eller skadeacceptans.
Vad ska en mätförfrågan specificera?
Identifiera komponent och revision, material och värmebehandling, kulpeningsförhållanden, mätplatser och riktningar, erforderliga spänningskomponenter, djupområde och steg, metod, strålnings- och diffraktionsplan där det styrs, krav på lagerborttagning och korrigering, osäkerhet, upprepningar, rådataformat och acceptansauktoritet.
Om konstruktionskravet är oklart, erhåll kontrollerad förtydligande innan mätning. Att välja riktning eller nollgenomgångsdefinition efter att ha sett resultaten skapar ett snedvridet acceptansbeslut.
Vanliga frågor
Vad visar en djupprofil för restspänning?
Den visar en eller flera definierade restspänningskomponenter kontra uppmätt djup under den behandlade ytan, under en angiven mät-, förberedelse- och korrigeringsmetod.
Ritas kompression alltid som ett negativt värde?
Nej. Negativ kompression är vanligt, men vissa rapporter vänder på konventionen. Märk axeln och ange teckenkonventionen innan du jämför kurvor.
Vad är maximal tryckspänning?
Det är det rapporterade värde som har störst tryckspänningsbelopp enligt den angivna konventionen. Trovärdigheten beror på kurvans upplösning, mätpunkternas kvalitet och osäkerheten, inte enbart på det numeriska extremvärdet.
Vad är kompressionsdjup?
Det är djupområdet som klassificeras som kompressivt under ett explicit definierat noll- eller referensvillkor. Det får inte antas betyda varje materialegenskap som påverkas av kulpening.
Varför avlägsnas material för en djupprofil?
Laboratorie-XRD provar huvudsakligen en grund volym nära ytan. Kontrollerad lagerborttagning exponerar successiva djup, men borttagning kan avlasta spänningar och kan kräva korrigering.
Kan två XRD-profiler jämföras direkt?
Endast när material, plats, riktning, djupursprung, strålning, diffraktionsplan, lagerborttagnings- och korrigeringsmetoder, enheter och osäkerhet är kompatibla.
Förutsäger Almenintensiteten restspänningskurvan?
Ingen universell omvandling existerar. Intensiteten karaktäriserar kulpeningsstrålen; material, kulpeningsmedium, exponering, geometri och tidigare tillstånd bestämmer komponentprofilen.
Innebär en djupare tryckprofil alltid längre utmattningslivslängd?
Nej. Användningsbelastning, yttillstånd, spänningsgradienter, defekter, geometri och relaxation spelar alla roll. Ett utmattningsanspråk behöver validering som är representativ för tillämpningen.
Viktiga slutsatser
- Ange teckenkonvention, enheter och djuporiso innan kurvan avläses.
- Separera ytvärde, maximal kompression, dess djup och definierad nollgenomgång.
- Registrera plats, riktning, diffraktionsmetod, elastiska konstanter och lagerborttagning.
- Redovisa mätosäkerhet och eventuell spänningsrelaxationskorrektion.
- Jämför fullständiga matchade dataset, inte enbart gynnsamma punkter eller utjämnade linjer.
- Restspänningsprofiler ersätter inte täcknings- eller utmattningsvalidering.
Relaterade SP Center-guider
- XRD-mätning av restspänning efter kulpening
- Utmattningstestning efter kulpening
- Ytjämnhetsmätning efter kulpening
Tekniska referenser
3. ASTM E2860-20, Standardtestmetod för mätning av restspänning med röntgendiffraktion för lagerstål
4. ASTM E1426-14(2024), Röntgenelastiska konstanter för mätning av restspänning
5. SAE J2441_202511: Kulpening, stabiliserad november 2025
6. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
Standardnotering: Använd den fullständiga metoden och Acceptanskrav som åberopas av projektet. Omfattning och materialtillämplighet måste kontrolleras innan en XRD-standard citeras.
