Definiera material, plats, riktning, diffraktionskonfiguration, elastiska konstanter, uppriktning, osäkerhet och lagerborttagningshistorik innan man tolkar restspänning efter kulpening
Röntgendiffraktion (XRD) mäter elastisk gitterspänning i ett kristallint material och kan användas för att beräkna riktningsspecifik restspänning i den samplade ytnära volymen. Efter kulpening är resultatet trovärdigt endast när komponentens plats, koordinatsystem, materialfas, diffraktionskonfiguration, elastiska konstanter, datakvalitet och osäkerhet anges. Ett enda MPa-värde utan detta sammanhang är inte en försvarbar karakterisering av restspänning.
Vilken fysikalisk kvantitet använder XRD?
Diffraktionstoppens position är relaterad till gitter-planavstånd. Genom att mäta detta avstånd vid kontrollerade provorienteringar och tillämpa en lämplig spänningsanalysmodell och röntgenelastiska konstanter uppskattar laboratoriet utvalda restspänningskomponenter. Resultatet är inte en direkt avläsning från maskinen; det är en modellbaserad beräkning från diffraktionsdata.
Den uppmätta volymen beror på material, strålning, diffraktionsgeometri, optik och yttillstånd. Därför bör ”ytspänning” förstås som ett resultat av den effektiva samplade ytnära volymen enligt den angivna metoden, inte som en universell nolldjupspunkt.

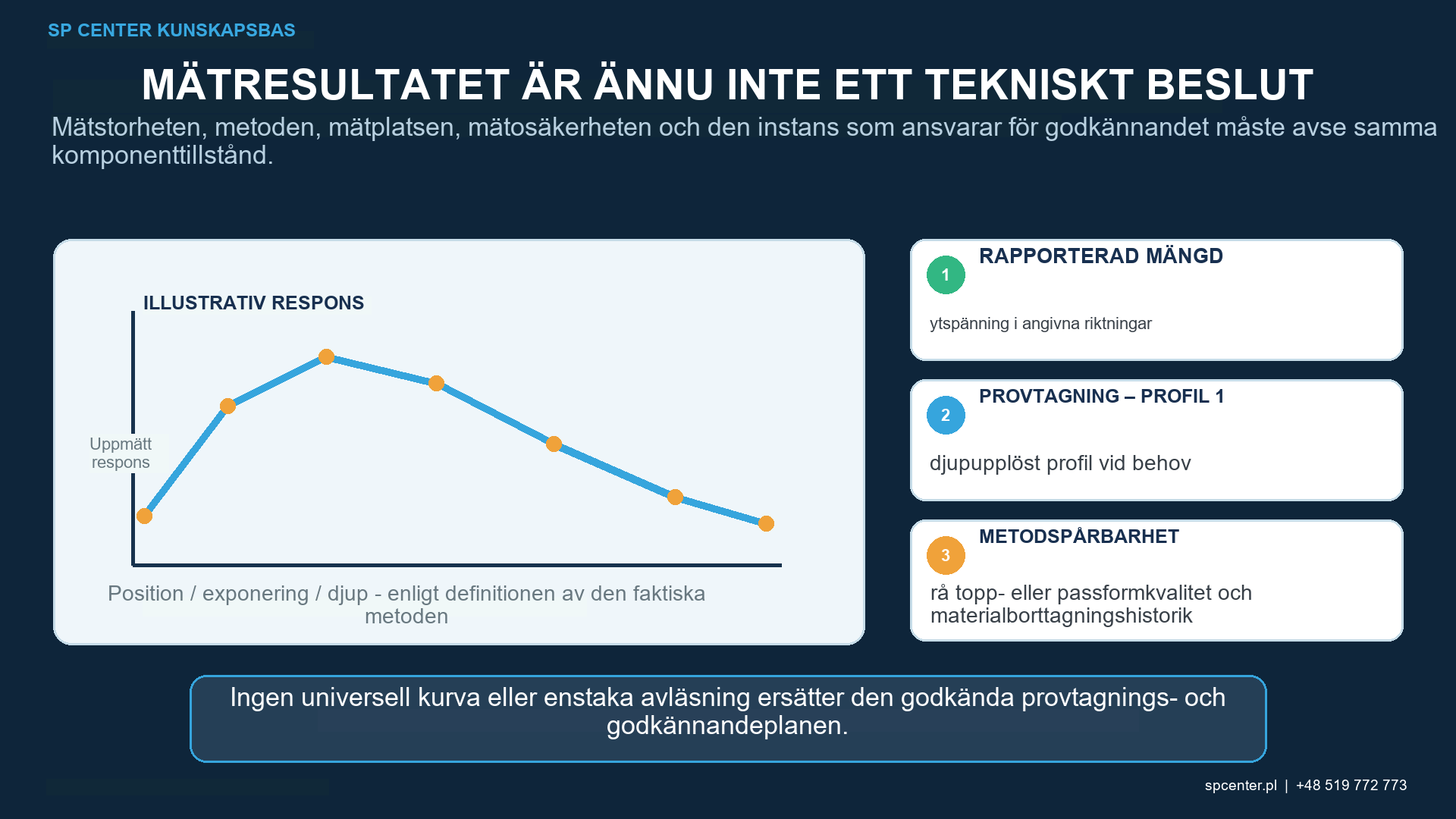

Vad måste mätplanen definiera?
| Mätplansobjekt | Varför det är viktigt | Minsta rapportkontext |
|---|---|---|
| Del- och materialtillstånd | Legering, fas, värmebehandling, textur, kornstorlek, tidigare bearbetning och kulpening påverkar diffraktion och spänningstolkning | Del-/kupongidentitet, materialspecifikation, skick och fullständig relevant tillverkningsväg |
| Plats och koordinatsystem | Restspänning är riktningsbunden och kan variera över en kil-, kant-, rot-, borr- eller maskövergång | Ritningslänkad plats, ytnormal, uppmätta azimuter och orientering till komponenten |
| Diffraktionskonfiguration | Strålning, optik, vald reflektions- och spänningsmetod definierar sampling och omvandling från gitterspänning | Instrument, strålning, Geometri/metod, {hkl}, punkt/öppning och inställningar för förvärv |
| Elastiska konstanter och spänningsmodell | Spänningsberäkning beror på kristallografiskt elastiskt svar och det antagna spänningstillståndet | Källa och tillämpbarhet av röntgenelastiska konstanter, spänningsmodell och teckenkonvention |
| Uppriktning och metodverifiering | Feljustering, krökta ytor och positionsfel kan skapa systematiska fel | Verifieringsstatus, referensprov eller procedur, fixturering och uppriktningskontroller |
| Topp- och passningskvalitet | Textur, grovkornighet, flera faser, ytråhet eller breddning av kulpening kan göra en numerisk anpassning opålitlig. | Toppval, bakgrunds-/anpassningsmetod, kvalitetsindikatorer, undantag och osäkerhet. |
| Djupprofilprocedur. | Borttagning av lager ändrar mätpositionen och kan omfördela spänning. | Borttagningsmetod, faktiskt djup, steg, ytreferens, korrigeringar och slutlig osäkerhet per djup. |
Tabell 1. Mätkontexten är en del av resultatet och måste fixeras före jämförelse eller godkännande.

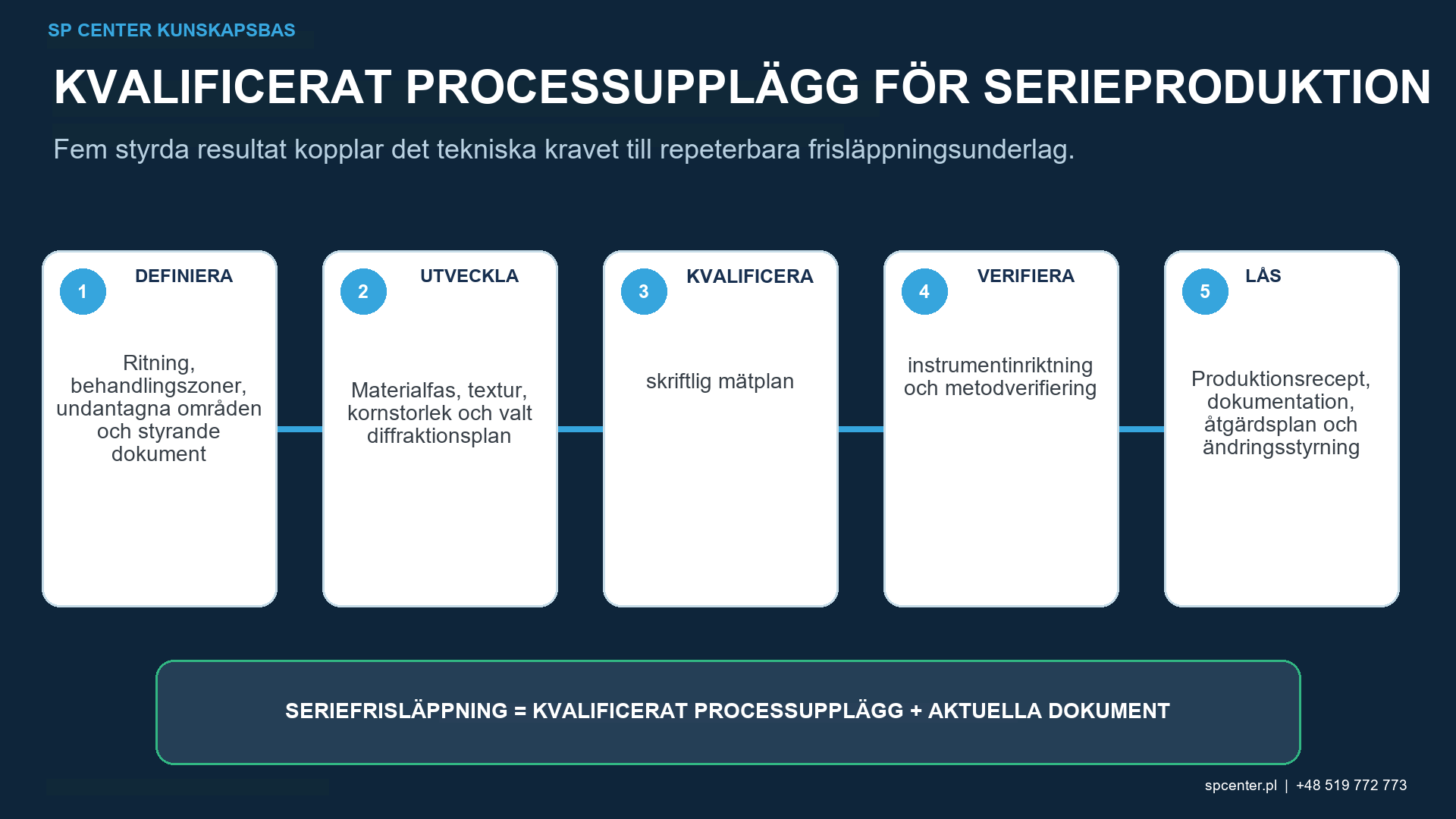

Planen börjar med det beslut som data måste stödja: jämföra två kulpeningsprocesser, kvalificera en kritisk avrunda, bekräfta en djupprofilfunktion, utvärdera termisk relaxation eller undersök en avvikelse. Välj plats, riktningar och djupintervall från den frågan – inte från den enklaste platsen att montera delen.
Varför spelar fas, textur och kornstorlek roll?
XRD observerar en vald kristallin fas och reflektion. Flerfasmaterial kan bära olika fasspänningar; starka texturförändringar som korn bidrar med; grova korn kan ge dålig statistik; och kraftig kulpeningskallbearbetning kan bredda toppar. Krökning och begränsad geometri kan också ändra det belysta området och justeringskänsligheten.
Om den valda toppen inte kan stödja en stabil anpassning, rapportera inte ett programvarugenererat spänningstal utan reservation. Granska rådata, alternativa reflektioner eller strålning, oscillations-/areastrategi, punktstorlek och metodens gränser. Alla förändringar måste förbli kontrollerade och jämförbara med den godkända planen.
Hur produceras en djupprofil för restspänning?
Konventionell XRD är i sig en ytnära metod. En djupprofil tas vanligen fram genom upprepade mätningar efter styrda steg av materialavverkning. Avverkningsmetoden bör minimera nya mekaniska spänningar; det faktiska avverkningsdjupet och den nya ytpositionen måste mätas. Omfördelning av spänningar och geometri kan kräva en korrigering som är anpassad till provet och metoden.
Skiktborttagning gör profilen lokalt destruktiv och kan förhindra senare tester på samma plats. Definiera maximalt djup, steg, referensyta, borttagningsområde, maskering, djupmetrologi, korrigeringsmetod och stoppregel innan arbetet påbörjas.
Vilka underlag ger XRD – och vad förblir separat?
| Underlag | Fråga besvarad | Fråga besvaras inte ensam. |
|---|---|---|
| Almen- och maskindokumentation | Verifierades den kvalificerade kulpeningsstrålen och produktionskonfigurationen? | Vilken restspänning finns på en viss komponentplats? |
| Täckningsgrad och ytacceptans | Visar de erforderliga ytorna accepterad stötavtryckstäckning och tillåtet yttillstånd? | Vad är restspänningens magnitud eller djupprofil? |
| Yt-XRD-resultat | Vilken riktningsspecifik ytnära gitterspänningshärledd spänning mättes med den angivna metoden? | Hur spänningen varierar med djupet eller om livslängden förbättras |
| XRD-djupprofil | Hur den uppmätta restspänningen förändras med djupet på den testade platsen och riktningarna | Överförbarhet till ett annat material, en annan egenskap, en annan värmebehandling eller ett annat driftsförhållande |
| Utmattning, SCC eller funktionell validering | Uppfyller det definierade komponentsystemet det åberopade applikationskravet? | Rutinkontroll av kulpeningsstrålen om inte det styrande kravet uttryckligen länkar den |
Tabell 2. XRD är underlag för komponentkarakterisering eller validering, inte en rutinmässig ersättning för verifiering av kulpeningsstrålen eller ytacceptans.
Ett resultat av restspänning kan åberopas för kvalificering, designunderbyggande, processjämförelse, felutredning eller periodisk validering. Huruvida det krävs för produktionsfrisläppande beror på ritningen, specifikationen och kundsystemet. Beskriv inte XRD som en universell produktionskontroll.
Hur ska osäkerhet och datakvalitet hanteras?
Rapportera osäkerheten som är relevant för det angivna resultatet och de faktorer som ingår i det. Räknestatistik eller enbart programvaruanpassningsfel kanske inte fångar uppriktning, provposition, elastiska konstanter, textur, krökning, lagerdjupmätning eller reproducerbarhet mellan uppställningar. Det erforderliga beslutet avgör lämplig osäkerhetsbedömning.
Bevara råa diffraktionsdata, anpassningar av diffraktionstoppar, förkastade punkter med motiveringar, identifiering av instrument och metod, verifieringsstatus samt beräkningsresultat. Om metoden inte kan ge ett tekniskt försvarbart resultat för det faktiska materialet eller geometrin ska begränsningen anges i stället för att döljas bakom fler signifikanta siffror.

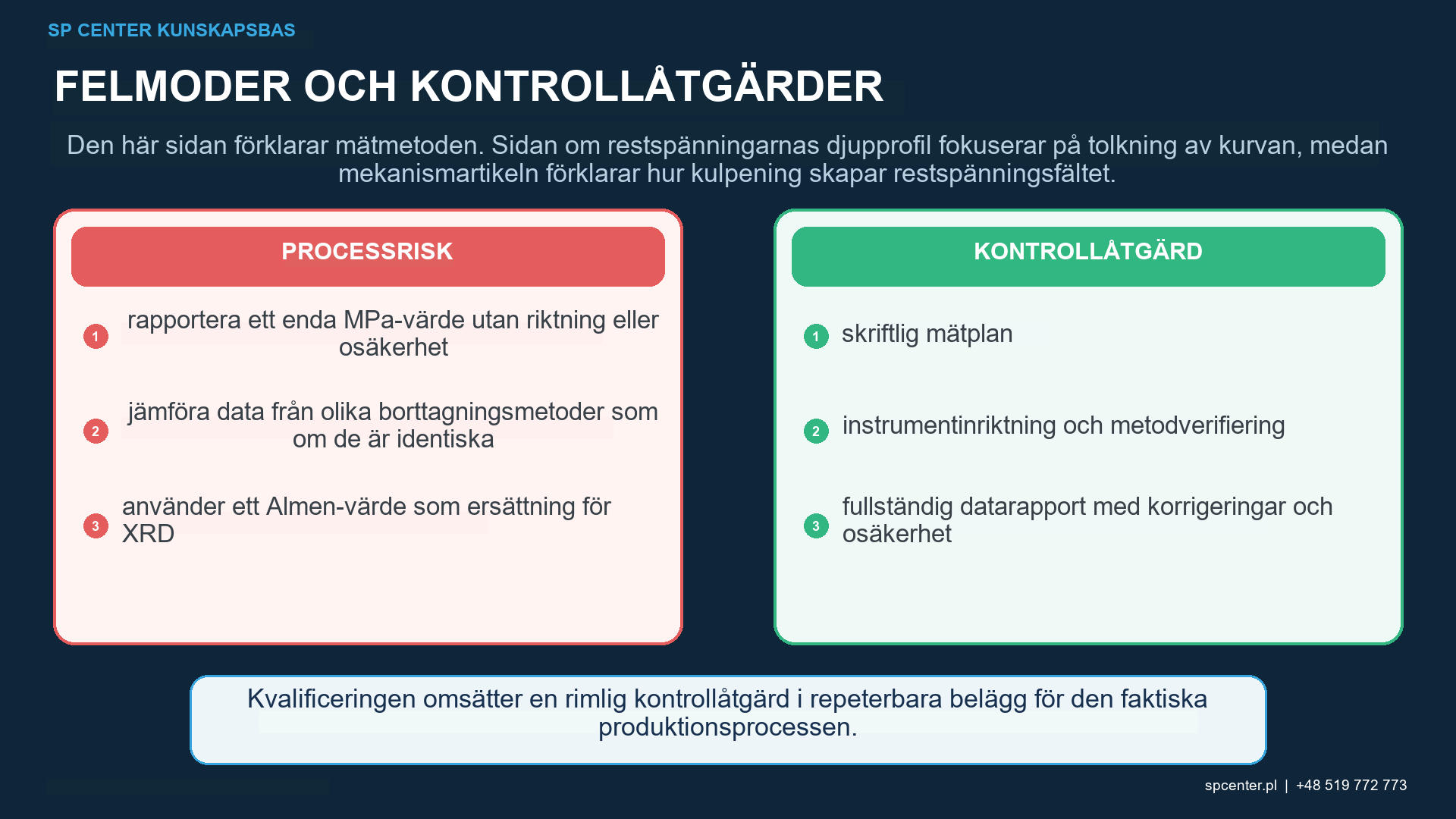

Vilka rapporteringsfel ogiltigförklarar jämförelsen?
| Vanligt rapporteringsfel | Teknisk konsekvens | Nödvändig korrigering |
|---|---|---|
| Ett MPa-värde utan riktning, teckenkonvention eller plats | Resultatet kan inte relateras till komponentens spänningstillstånd | Rapportera koordinatsystem, exakt plats, riktning, teckenkonvention och osäkerhet |
| Ytresultat presenteras som en djupprofil | Ett provtagningsresultat nära ytan behandlas som om underytans maximum och överkorsning mättes | Ange det effektiva provtagningskontextet eller utför en kvalificerad djupprofilprocedur |
| Okända fas-, reflektions- eller elastiska konstanter | Gitterspänning kan konverteras med ett olämpligt materialsvar | Identifiera fas/{hkl}, konstanter, källa och tillämpbarhet |
| Dålig anpassning accepterad eftersom programvaran returnerade ett tal | Grova korn, textur, överlappning eller breddning kan dölja ett ogiltigt resultat | Granska rådiffraktionsdata, anpassningskvalitet och metodbegränsningar; upprepa eller ändra den kvalificerade metoden |
| Olika lagerborttagningsprocedurer jämförda som likvärdiga | Skillnader i djup, omfördelning och ytbehandling kan snedvrida jämförelsen | Använd samma kontrollerade metod eller dokument och kvantifiera metodskillnaden |
| Kupongresultat överfört direkt till en komplex del | Geometri, orientering, yttillstånd och kulpeningsåtkomst kanske inte är representativa | Fastställ och dokumentera representativitet eller mät den faktiska egenskapen |
Tabell 3. Jämförbarhet kräver samma definierade mätstorhet och tillräcklig metodkontext, inte bara samma enhet.
Hur ska XRD-resultat jämföras?
Jämför liknande med liknande: samma legering och fas, värmebehandling, yttillstånd, plats, riktning, diffraktionskonfiguration, elastiska konstanter, punktstorlek, djupprocedur och datareduktionslogik. Om någon punkt skiljer sig åt, identifiera den och bedöm om en kvantitativ jämförelse fortfarande är giltig.
För en kulpeningsstudie, behåll den fullständiga vägen från inkommande del genom kulpeningsmedium, intensitet, täckningsgrad, fixtur, rörelse, rengöring och eventuell efterföljande värme eller ytbehandling. XRD identifierar inte vilken processvariabel som orsakade en skillnad om inte den experimentella designen och dokumentationen isolerar den variabeln.
Vad hör hemma i en XRD-rapport?
- Del- eller kupongidentitet, ritningsplats, material, fas, värmebehandling och relevant processhistorik.
- Koordinatsystem, uppmätta riktningar, exakta platser, yttillstånd och förberedelse.
- Instrument, strålning, optik, spänningsmetod, vald reflektion, apertur/punkt och förvärvsinställningar.
- Röntgenelastiska konstanter, källa, spänningsmodell och teckenkonvention.
- Uppriktnings- eller metodverifieringsstatus och relevanta referenskontroller.
- Rå/bearbetad diffraktionkvalitet, anpassningsmetod, uteslutna data och acceptansbegränsningar.
- Spänningsresultat med enheter och osäkerhet för varje plats, riktning och djup.
- För djupprofiler: borttagningsmetod, faktiska djupökningar, djuposäkerhet, korrigeringar och återstående tjocklek/geometri i förekommande fall.
- Godkända avvikelser, laboratorieidentitet och tekniskt godkännande av rapporten.
Vad mäter XRD efter kulpening?
XRD mäter förändringar i kristallografiskt gitteravstånd vid definierade orienteringar. Med en lämplig metod och elastiska konstanter används dessa töjningar för att beräkna riktningsspecifik restspänning i den samplade volymen nära ytan.
Är XRD-restspänningsmätning icke-destruktiv?
En ytmätning kan vara icke-destruktiv när inget material avlägsnas och förberedelsen inte förändrar delen. En djupprofil använder normalt sekventiell lagerborttagning och är därför lokalt destruktiv om inte en annan kvalificerad metod specificeras.
Ersätter XRD Almenintensitetstestning?
Nej. Almen-testning verifierar ett standardiserat svar från kulpeningsstrålen. XRD karakteriserar restspänning i ett valt material och en komponentplats. Metoderna besvarar olika frågor.
Bevisar XRD kulpeningstäckning?
Nej. Täckningsgraden bedöms utifrån stötavtrycksbevis på den erforderliga ytan med hjälp av den godkända metoden. XRD-provtagning fastställer inte fullständiga täckningsgränser eller maskövergångar.
Varför måste mätriktning rapporteras?
Restspänning är en tensorstorhet och komponenterna i planet kan skilja sig åt. Ett värde utan den uppmätta azimuten eller komponentkoordinatsystemet kan inte tolkas eller jämföras på ett försvarbart sätt.
Varför kan kulpenade ytor vara svåra att mäta med XRD?
Ytråhet, kraftig kallbearbetning, toppbreddning, textur, grovkornighet, flera faser, krökning och begränsad åtkomst kan försämra diffraktionsstatistiken eller skapa systematiska fel. Metoden och osäkerheten måste ta hänsyn till det faktiska tillståndet.
Kan ett ytvärde representera hela restspänningsprofilen?
Nej. Den maximala tryckspänningen kan finnas under ytan, och profilen förändras med djupet. Ett djupanspråk kräver en kvalificerad djupupplöst mätning eller en annan metod som är lämplig för det anspråket.
Garanterar ett tryck-XRD-resultat längre utmattningslivslängd?
Nej. Utmattningsresponsen beror också på material, geometri, ytdefekter, ytråhet, lastspektrum, miljö och restspänningsstabilitet. Ett livslängdsanspråk kräver representativ funktionell validering.
Viktiga slutsatser
- XRD beräknar riktningsspecifik spänning från uppmätt gitterspänning; den avläser inte spänningen direkt.
- Plats, riktning, fas, reflektion, elastiska konstanter och osäkerhet är en del av varje resultat.
- Ett ytvärde är inte en komplett djupprofil.
- Skiktborttagningsprofiler är lokalt destruktiva och behöver kontrollerade djup- och korrigeringsdokumentation.
- Rå diffraktion och passningskvalitet måste stödja det rapporterade talet.
- XRD karakteriserar komponentens tillstånd; Almenintensitet, täckningsgrad och utmattningsvalidering förblir separata underlag.
