Utmattningsprovning efter kulpening

Matchade försöksgrupper, spänningsnivåer, replikat, prov utan brott vid stoppgränsen, S–N-analys, granskning av brottursprung och spårbara processunderlag

En tillförlitlig utmattningsjämförelse efter kulpening börjar med ett precist syfte. Processcreening, ändringskvalificering, komponentverifiering och framtagning av konstruktionsdata kräver olika provantal, spänningsnivåer och underlag. De obehandlade och kulpenade populationerna måste motsvara varandra avseende material, geometri, bearbetning, ytprocessföljd och provningsvillkor, samtidigt som kulpeningsprocessen är fullt spårbar. Antalet cykler till brott räcker inte: prov som når den fastställda stoppgränsen utan brott, statistisk osäkerhet, brottursprung och det representerade processfönstret avgör vad resultatet faktiskt visar.

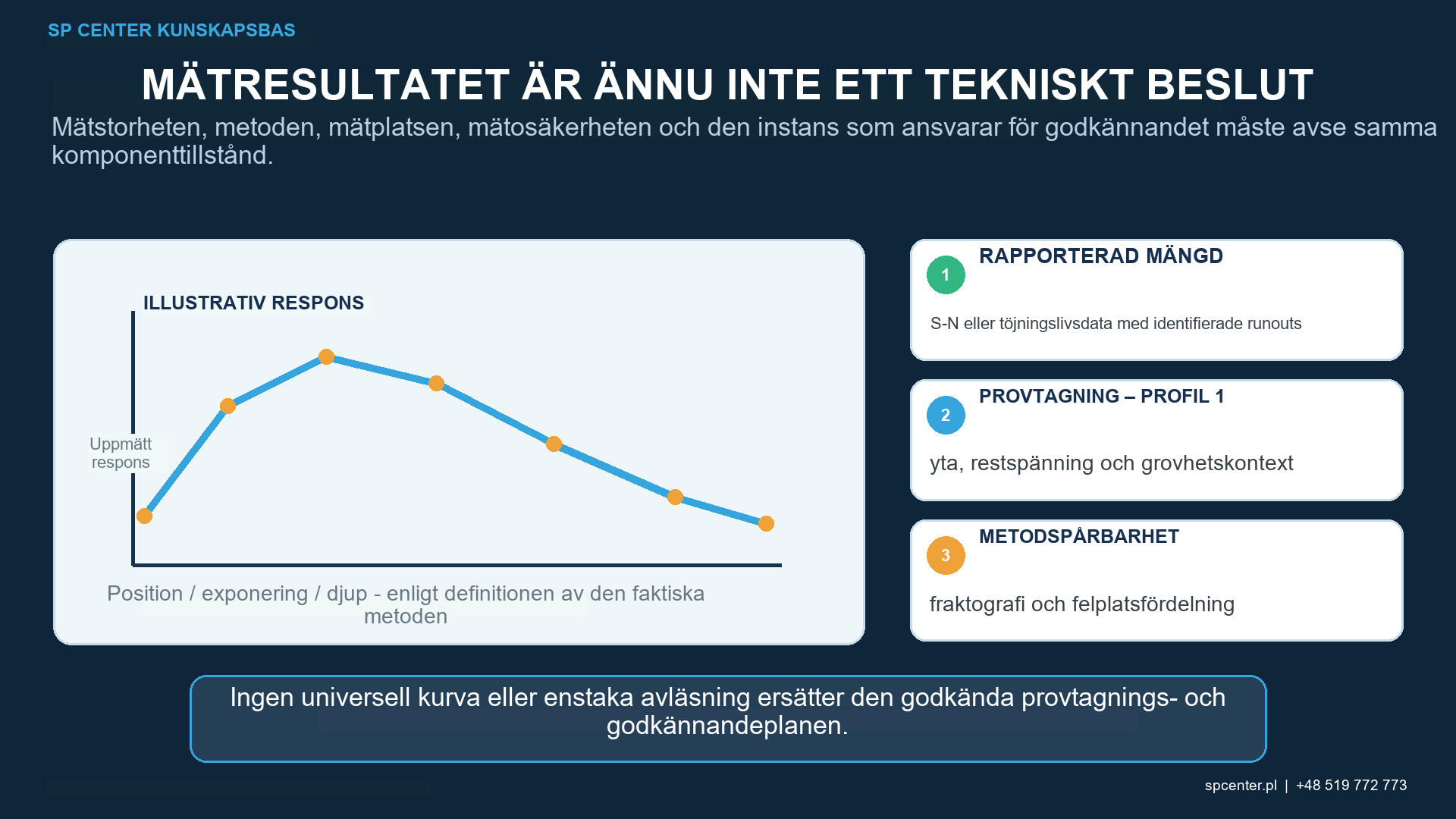

Figur 1. En tillförlitlig jämförelse ändrar kulpeningsförhållandena samtidigt som material, geometri, bearbetning, testmetod och provtilldelning matchas.

Vilken fråga ska utmattningsprogrammet besvara?

Studiens syfte	Minimijämförelse	Avgränsning av krav
Processscreening	Matchade obehandlade och kandidatprocessgrupper över användbara spänningsnivåer	Rangordnar de testade förhållandena; skapar inte en tillåten design
Processkvalificering	Godkänd baslinje mot den föreslagna utrustningen, mediet, intensiteten, täckningsgraden och sekvensen	Gäller endast det representerade materialet, geometrin och processhöljet
Designverifiering	Representativ egenskap, lastläge, spänningskoncentration, yta och miljö	Stöder den definierade komponentens arbetsuppgifter, inte alla servicespektrum
Ändringsbedömning	Nuvarande godkänt processupplägg och en kontrollerad förändring med tillräckliga upprepningar	Separerar den utvärderade förändringen endast om andra variabler förblir balanserade
Felutredning	Överensstämmande referens, misstänkt population och dokumenterade inkommande förhållanden	Identifierar underlag och orsaker; den godkänner inte beslut om fortsatt hantering i sig själv

Tabell 1. Syftet bestämmer testmatrisen, statistisk konfidens och tillåtna tekniska påståenden.

Formulera hypotesen innan provkroppen väljs. Exempel: förändrar en kvalificerad kulpeningsprocess S–N-responsen hos en specificerad legering och ett specificerat yttillstånd, jämfört med ett i övrigt identiskt obehandlat utgångstillstånd, vid ett definierat axiellt belastningsfall? Detta är mer försvarbart än att allmänt fråga om kulpening förbättrar utmattningsegenskaperna.

Hur ska obehandlade och kulpenade grupper matchas?

Använd samma materialpopulation, produktorientering, värmebehandling, bearbetningsväg, provgeometri och inspektion. Tilldela prover till grupper med en randomiserad eller blockerad plan så att värme, stångposition, maskinsats eller testorder inte förväxlas med behandlingen.

Säkerställ spårbar identitet från råmaterial till brottyta. Om provkropparna kommer från flera smältor eller partier ska dessa källor fördelas mellan grupperna och ingå i analysen. Ett avvikande resultat får förkastas efter att utfallet blivit känt endast enligt en i förväg fastställd teknisk regel och med dokumenterad motivering.

Vilka variabler kan ogiltigförklara jämförelsen?

Variabel	Vad som måste fixeras eller balanseras	Systematiskt fel om det inte kontrolleras
Material	Värme eller sats, produktform, orientering, sammansättning, värmebehandling, hårdhet och mikrostruktur	Materialspridning tillskrivs kulpening
Prov eller komponent	Geometri, skåra, bearbetning, eggskick, dimensioner, placering och avverkning	Olika spänningskoncentrationer dominerar resultatet
Ytstruktur	Slipning eller polering, rengöring, beläggning, korrosionsexponering och hantering före och efter kulpening	En sekvensändring misstas för en kulpeningseffekt
Kulpening	Maskin, kulpeningsmedium, Almen intensitet, täckningsgrad, fixtur, masker, rörelse, exponering och satsbevis	Den behandlade gruppen innehåller flera okända processförhållanden
Testbelastning	Kraft- eller töjningskontroll, vågform, spänningsområde, medelspänning eller R-förhållande, frekvens och uppriktning	Nominellt lika tester upplever olika cykliska krav
Miljö och stoppregel	Temperatur, medium, fuktighet där det är relevant, felkriterium och utloppscykelgräns	Censurerade prover och miljöeffekter är felklassificerade

Tabell 2. Utmattning är känslig för variabler som lätt kan överskugga kulpeningseffekten.

Hur ska kulpeningstillståndet dokumenteras?

Registrera utrustning, luftblåsnings- eller hjulprocessupplägg, program, fixtur, masker, medieidentitet och skick, fullständigt Almenintensitetsintervall och beteckning för Almenprovplåt, mättnadskurva eller verifieringsbevis efter behov, täckningsgrad, exponering, rörelse, delbelastning, larm och avvikelser. Ange tillverkningssekvens och tid mellan behandling och testning där det är relevant.

Ett godtagbart Almenresultat styrker inte komponentens täckningsgrad, restspänningarnas djup eller utmattningslivslängd. Dessa är separata underlagsnivåer. Provkuponger ska på ett verifierbart sätt representera den yta, geometri och satsrelaterade fråga som de används för att bedöma.

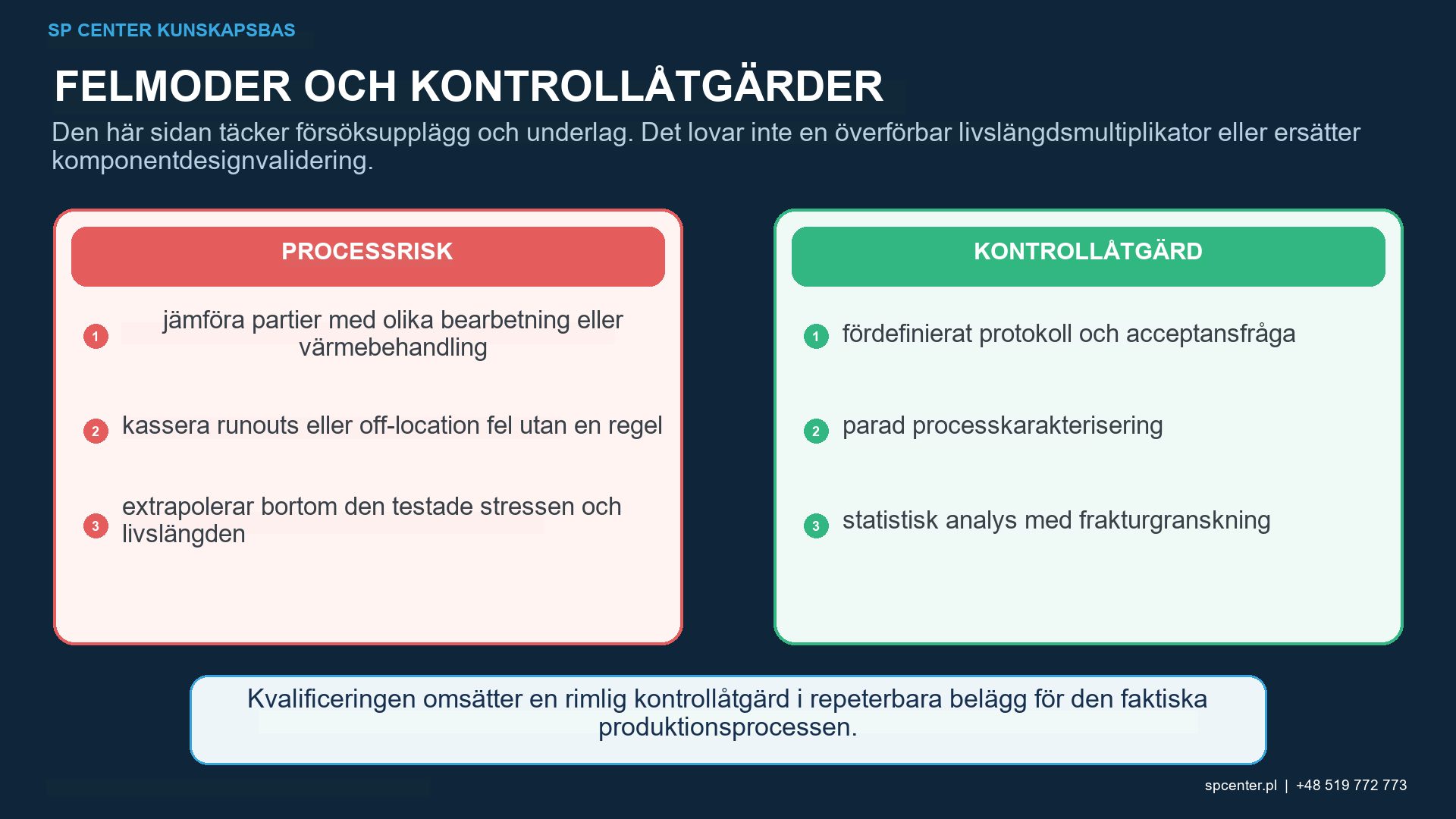

Figur 2. Spänningsnivåer, replikat, regeln för prov utan brott vid stoppgränsen, lastförhållande, frekvens och miljö fastställs före provningen och analyseras som en sammanhängande plan.

Hur väljs spänningsnivåer, replikat och stoppgränser för prov utan brott?

Välj spänningsnivåer som löser upp den region som är relevant för det tekniska beslutet snarare än att klustra alla fel vid en extrem. Replikat behövs för att uppskatta spridning. Antalet följer den statistiska styrkan, förväntad varians, antal grupper och önskad konfidens, inte en universell regel på tre eller fem.

Definiera brottkriteriet och cykelgränsen för prov utan brott före provningen. Ett prov som når gränsen utan brott är en högercensurerad observation. Att behandla det som oändlig livslängd eller som ett ordinärt brott vid gränsen snedvrider jämförelsen. Fastställ i förväg om och hur ett sådant prov ska provas på nytt eller användas för en annan undersökning.

Vilka belastnings- och miljödetaljer är viktiga?

Ange kraft- eller töjningsregleringsläge, vågform, frekvens, spänningsamplitud eller -område, maximal och minimal belastning, R-förhållande, uppriktning, temperatur, atmosfär eller korrosivt medium och eventuell uppehållstid. Ytspänning kan avslappnas olika under hög cyklisk spänning, förhöjd temperatur eller annan miljö.

Axiella, roterande-böjande, vridande, nötnings-, variabel-amplitud- och fullkomponenttester besvarar inte samma fråga. ASTM E466-21 avser kraftstyrda axiella tester med konstant amplitud av metallprover inom ett definierat omfång. ISO 1099:2017 täcker en axiell kraftstyrd metod, medan en revision är under utveckling; använd den version som kontraktuellt valts för programmet.

Hur ska utmattningsresultat analyseras?

Analysutdata	Nödvändig behandling	Osäker genväg
Cykler till fel	Rapportera varje resultat, spänningsnivå, status för prov utan brott vid stoppgränsen och giltiga uteslutningar	Jämför endast gruppmedelvärden
S-N-förhållande	Använd den förutdeklarerade statistiska metoden, osäkerhet och tillämpligt spänningsområde	Rita en kurva genom för få eller selektivt borttagna resultat
Prov utan brott vid stoppgränsen	Behåll som censurerade observationer under den valda metoden och ange gränsen	Att räkna varje prov utan brott vid stoppgränsen som ett brott vid gränsen eller som oändlig livslängd
Felursprung	Fraktografi och platsklassificering efter definierad regler	Anta att varje brott började vid den kulpenade ytan
Ytintegritet	Relatera data för ytråhet, skada, hårdhet eller restspänning till den exakta gruppen och platsen	Använda en provkupong för varje prov
Överför till komponent	Ange material-, geometri-, belastnings-, miljö- och processgränser	Anspråk på en universell procentuell livslängdsökning

Tabell 3. Transparent behandling av varje resultat är viktigare än en visuellt imponerande medelvärdeskurva.

Redovisa vald spännings–livslängdsmodell, transformationer, konfidens- eller prediktionsintervall, hantering av prov utan brott vid stoppgränsen, giltighetsregler och känslighet för uteslutna prov. ASTM E739 och ISO 12107 behandlar statistisk planering eller analys av utmattningsdata; den fullständiga åberopade dokumentationen och en kvalificerad statistiker fastställer metoden.

Varför är fraktografi nödvändig?

En längre eller kortare livslängd kan bero på ett annat sprickursprung snarare än en enhetlig förändring i ytans beteende. Inspektera och klassificera sprickursprunget, initieringsegenskapen och utbredningsområdet. Observera om fel börjar på den kulpenade ytan, vid en maskgräns, i en inneslutning under ytan, vid en bearbetningsdefekt, i greppet eller utanför den giltiga mätsektionen.

Ogiltiga greppfel, maskinfel eller provdefekter kräver dokumenterad beslut om fortsatt hantering enligt förutbestämda regler. Fraktografi hjälper också till att avgöra om provets geometri representerar komponentfelmekanismen.

Figur 3. Cykler till brott tolkas tillsammans med felursprung, yta, processdokumentation och eventuella åberopade underlag för restspänning.

Vilka stödjande mätningar stärker slutsatsen?

Ytråhet, ytskador, hårdhet eller mikrohårdhet, XRD-djupprofiler för restspänning, kallbearbetningsindikatorer och dimensioner kan förklara mekanismer. De ersätter inte utmattningsprovning och bör provtas från exakt de grupperna och platserna i planen. Mätosäkerhet och destruktiva effekter vid materialborttagning måste anges.

Mätningar före och efter cyklisk belastning kan avslöja relaxation, men själva sektioneringen eller lagerborttagningen förändrar provet. Använd dedikerade vittnen eller en tekniskt motiverad sekvens.

Vad hör hemma i den slutliga testrapporten?

Syfte, hypotes, godkännandebehörighet och kravgräns.
Materialvärme eller parti, produktform, orientering, värmebehandling, hårdhet och mikrostruktur.
Provritning, bearbetning, ytsekvens, dimensioner och allokeringsmetod.
Komplett kulpeningskonfiguration och satsspårbarhet.
Teststandard och revision, utrustning, kalibrering, uppriktning, belastningshistorik och miljö.
Enskilda resultat, prov utan brott vid stoppgränsen, uteslutningar, avvikelser och statistisk metod.
Sprickursprung och representativa bilder under definierad klassificering.
Stödjande underlag för yt- eller restspänning och explicita överföringsgränser.

Vanliga frågor

Hur många utmattningsprover behövs?

Det finns inget universellt antal. Det beror på syftet, den förväntade spridningen, spänningsnivåerna, den statistiska metoden, regeln för prov utan brott vid stoppgränsen och erforderlig konfidens. En statistiker eller behörig provningsfunktion ska fastställa provtagningsplanen före provningen.

Kan en spänningsnivå bevisa en utmattningsförbättring?

En enda nivå kan stödja en begränsad jämförelse när den replikeras korrekt, men den fastställer inte hela S-N-förhållandet eller beteendet vid andra medelspänningar, miljöer eller geometrier.

Bör obehandlade och kulpenade prover komma från samma värme?

Där det är möjligt minskar matchning och randomiserad allokering inom samma kontrollerade materialpopulation störningsmoment. Om flera värmer behövs, balansera eller modellera dem explicit.

Garanterar högre Almenintensitet längre utmattningslivslängd?

Nej. Intensiteten är ett mått på kulpeningsstrålens verkan. Ytråhet, skador, restspänningsprofil, material och belastning samverkar, och en alltför aggressiv process kan försämra egenskaperna.

Vad innebär ett prov utan brott vid stoppgränsen (runout)?

Det är ett giltigt prov som når den fördefinierade cykelgränsen utan att uppfylla felkriteriet. Det är censurerad information, inte bevis på oändlig livslängd och inte automatiskt ett fel vid den gränsen.

Bör restspänning mätas på varje prov?

Endast om testplanen kräver det. Destruktiv djupprofilering kan förbruka prover och omfördela spänning. Använd en representativ, spårbar provtagningsplan och håll restspänning separat från utmattningsresultat.

Kan rotations- och böjningsdata jämföras direkt med axiella data?

Inte utan en validerad konverterings- eller konstruktionsgrund. Spänningsgradienter, riskvolymer, uppriktning och fellägen skiljer sig åt. Använd den testmetod som representerar den tekniska frågan.

Vilka dokumentation måste åtfölja utmattningsrapporten?

Inkludera spårbarhet av material och prov, fullständiga kulpeningsdokumentation, testmaskin och metod, belastning och miljö, individuella resultat och kast, undantag, statistik, brottursprung, avvikelser och den exakta skadegränsen.

Viktiga slutsatser

Definiera påståendet innan prover eller spänningsnivåer väljs.
Matcha och slumpmässigt välja material, geometri, bearbetning och testordning.
Spåra det exakta processupplägget för kulpening för varje behandlat prov.
Planera antalet replikat och den statistiska hanteringen av prov utan brott vid stoppgränsen före provningen.
Kombinera cykler till brott med underlag för brottursprung och yta.
Generalisera aldrig en procentuell livslängdsförbättring utöver den representerade basen.
