Únavové skúšky po guľôčkovaní

Porovnateľné skupiny vzoriek, úrovne napätia, opakovania, vzorky bez porušenia pri dosiahnutí hranice, analýza S–N, posúdenie miesta vzniku lomu a sledovateľné procesné doklady

Spoľahlivé porovnanie únavových vlastností po guľôčkovaní sa začína presne formulovaným tvrdením. Prvotné preverenie procesu, kvalifikácia zmeny, validácia súčiastky a tvorba konštrukčných údajov vyžadujú odlišné počty vzoriek, úrovne napätia a doklady. Neošetrená a guľôčkovaná skupina musia byť porovnateľné z hľadiska materiálu, geometrie, obrábania, sledu povrchových operácií a skúšobných podmienok a postup guľôčkovania musí byť plne sledovateľný. Samotný počet cyklov do porušenia nestačí: o skutočnej preukaznosti výsledku rozhodujú aj skúšky bez porušenia, štatistická neistota, miesto vzniku lomu a reprezentované procesné okno.

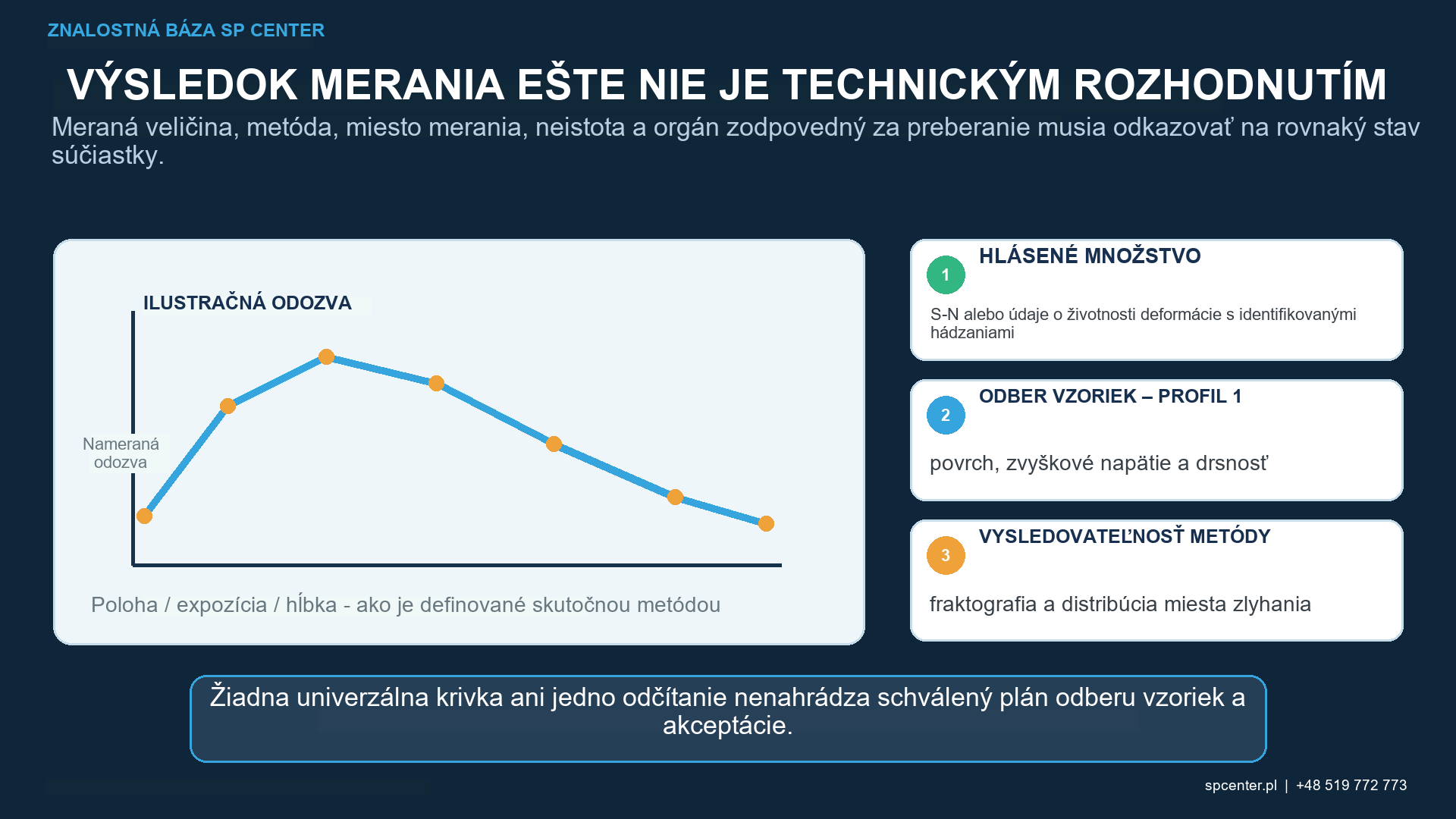

Obrázok 1. Spoľahlivé porovnanie mení stav guľôčkovania, pričom zachováva porovnateľný materiál, geometriu, obrábanie, skúšobnú metódu a rozdelenie vzoriek.

Na akú otázku by mal program únavových testov odpovedať?

Účel štúdie	Minimálne porovnanie	Hranica nároku
Skríning procesu	Zhodné skupiny neopracovaných kusov a kandidátskych procesov podľa užitočných úrovní napätia	Zoradí testované podmienky; nevytvára prípustný návrh
Kvalifikácia procesu	Schválená základná línia pre navrhované zariadenie, médium, intenzitu, pokrytie a postupnosť	Vzťahuje sa iba na reprezentovaný materiál, geometriu a procesnú obálku
Overenie návrhu	Reprezentatívny prvok, režim zaťaženia, koncentrácia napätia, povrch a prostredie	Podporuje definovanú prevádzku komponentu, nie každé servisné spektrum
Posúdenie zmien	Aktuálny schválený procesný postup a jedna riadená zmena s dostatočným počtom opakovaní	Oddeľuje hodnotenú zmenu iba vtedy, ak ostatné premenné zostanú vyvážené
Vyšetrovanie poruchy	Zhodná referencia, podozrivá populácia a zdokumentované vstupné podmienky	Identifikuje doklady a príčiny; Samotné neoprávňuje nakladanie s materiálom.

Tabuľka 1. Účel určuje testovaciu maticu, štatistickú spoľahlivosť a povolené technické tvrdenie.

Hypotézu napíšte pred výberom skúšobného telesa. Napríklad: zmení pri jednom definovanom axiálnom zaťažení kvalifikovaný postup guľôčkovania S–N odozvu stanovenej zliatiny a povrchového stavu oproti inak zhodnému neošetrenému východiskovému stavu? Takáto otázka je obhájiteľnejšia než všeobecná otázka, či guľôčkovanie zlepšuje únavové vlastnosti.

Ako sa majú zostaviť porovnateľné skupiny neošetrených a guľôčkovaných vzoriek?

Použite rovnakú populáciu materiálov, orientáciu produktu, tepelné spracovanie, postup obrábania, geometriu vzorky a kontrolu. Priraďte vzorky do skupín podľa náhodného alebo blokového plánu tak, aby sa teplo, poloha tyče, dávka stroja alebo poradie testu nezamieňali s úpravou.

Zachovajte sledovateľnú identitu od suroviny až po lomovú plochu. Ak vzorky pochádzajú z viacerých tavieb alebo šarží, rozdeľte tieto zdroje medzi skupiny a zahrňte ich do analýzy. Odľahlý výsledok možno po zistení výsledkov zamietnuť iba podľa vopred stanoveného technického pravidla a so zdokumentovaným odôvodnením.

Ktoré premenné môžu zneplatniť porovnanie?

Premenná	Čo musí byť fixné alebo vyvážené	Odchýlka, ak nie je kontrolovaná
Materiál	Teplo alebo dávka, forma produktu, orientácia, zloženie, tepelné spracovanie, tvrdosť a mikroštruktúra	Rozptyl vlastností materiálu sa nesprávne pripíše guľôčkovaniu
Vzorka alebo súčiastka	Geometria, zárez, obrábanie, stav hrany, rozmery, umiestnenie a odber materiálu	Výsledku dominuje odlišná koncentrácia napätia
Postup povrchu	Brúsenie alebo leštenie, čistenie, nanášanie povrchovej úpravy, vystavenie korózii a manipulácia pred a po guľôčkovaní	Zmena sledu operácií sa nesprávne považuje za účinok guľôčkovania
Guľôčkovanie	Stroj, médium, Almen intenzita, pokrytie, upínanie, masky, pohyb, expozícia a doklady o šarži	Ošetrená skupina obsahuje niekoľko neznámych procesných podmienok
Skúšobné zaťaženie	Riadenie sily alebo deformácie, priebeh vlny, rozsah napätia, stredné napätie alebo pomer R, frekvencia a zarovnanie	Nominálne rovnaké testy majú rôzne cyklické požiadavky
Prostredie a pravidlo zastavenia	Teplota, médium, vlhkosť, kde je to relevantné, kritérium zlyhania a limit cyklu dobehu	Cenzurované vzorky a vplyvy prostredia sú nesprávne klasifikované

Tabuľka 2. Únava je citlivá na premenné, ktoré môžu ľahko zatieniť účinok guľôčkovania.

Ako by sa mali dokumentovať podmienky guľôčkovania?

Zaznamenajte zariadenie, postup prúdenia vzduchu alebo kolesa, program, upínací prípravok, masky, identitu a stav pracovného média, kompletný Almenov rozsah a označenie pásu, krivku nasýtenia alebo overovacie doklady podľa potreby, pokrytie, expozíciu, pohyb, zaťaženie dielu, alarmy a odchýlky. V prípade potreby uveďte postupnosť výroby a čas medzi úpravou a testovaním.

Zhodná Almenova hodnota nepreukazuje pokrytie komponentu, hĺbku zvyškového napätia ani únavovú životnosť. Ide o samostatné úrovne dokladov. Svedecké kupóny by mali preukázateľne reprezentovať povrch, geometriu a tvrdenie o šarži, ktoré podporujú.

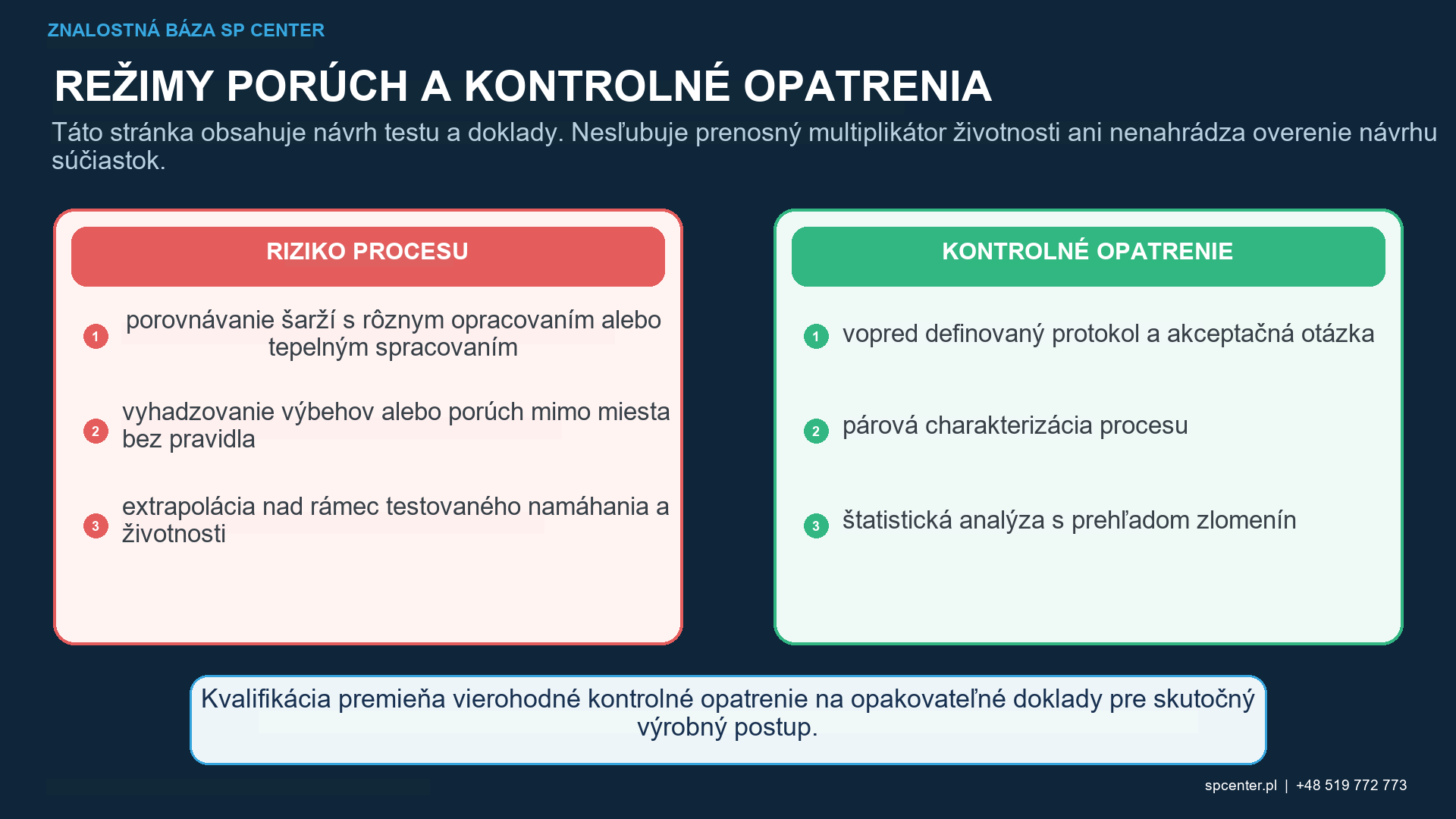

Obrázok 2. Úrovne napätia, počet opakovaní, pravidlo pre vzorky bez porušenia pri dosiahnutí hranice, pomer zaťaženia, frekvencia a prostredie sa stanovia pred skúšaním a analyzujú ako jeden plán.

Ako sa volia úrovne napätia, počet opakovaní a hranice pre vzorky bez porušenia?

Vyberte úrovne napätia, ktoré vyriešia oblasť relevantnú pre inžinierske rozhodnutie, a nie zoskupovanie všetkých porúch na jednom extréme. Na odhad rozptylu sú potrebné opakovania. Počet sa riadi štatistickou silou, očakávaným rozptylom, počtom skupín a požadovanou spoľahlivosťou, nie univerzálnym pravidlom troch alebo piatich.

Pred skúšaním stanovte kritérium porušenia a hraničný počet cyklov pre vzorku bez porušenia. Vzorka, ktorá dosiahne túto hranicu bez porušenia, predstavuje sprava cenzorované pozorovanie. Ak sa považuje za vzorku s nekonečnou životnosťou alebo za bežné porušenie na stanovenej hranici, porovnanie sa skreslí. Vopred určte, či a ako sa takáto vzorka znovu odskúša alebo použije na iné preskúmanie.

Ktoré detaily zaťaženia a prostredia sú dôležité?

Uveďte režim riadenia sily alebo deformácie, priebeh vlny, frekvenciu, amplitúdu alebo rozsah napätia, maximálne a minimálne zaťaženie, pomer R, zarovnanie, teplotu, atmosféru alebo korozívne médium a akékoľvek prestoje. Povrchové zvyškové napätie sa môže uvoľňovať rôzne pri vysokom cyklickom napätí, zvýšenej teplote alebo inom prostredí.

Axiálne, rotačne-ohybové, torzné, trecie, skúšky s premenlivou amplitúdou a skúšky s plnými komponentmi neodpovedajú na tú istú otázku. ASTM E466-21 sa týka axiálnych skúšok kovových vzoriek s konštantnou amplitúdou riadených silou v definovanom rozsahu. ISO 1099:2017 pokrýva metódu riadenú axiálnou silou, zatiaľ čo revízia je vo vývoji; použite verziu zmluvne vybranú pre program.

Ako by sa mali analyzovať výsledky únavy?

Výstup analýzy	Požadované spracovanie	Nebezpečná skratka
Cykly do poruchy	Uveďte každý výsledok, úroveň napätia, stav vzorky bez porušenia pri dosiahnutí hranice a platné vylúčenia	Porovnajte iba priemery skupiny
Vzťah S-N	Použite vopred deklarovanú štatistickú metódu, neistotu a príslušný rozsah napätia	Nakreslite krivku cez príliš málo alebo selektívne odstránené výsledky
Vzorky bez porušenia pri dosiahnutí hraničného počtu cyklov	Ponechajte ako cenzurované pozorovania podľa zvolenej metódy a uveďte limit	Započítanie každej vzorky bez porušenia pri dosiahnutí hranice ako poruchy na tejto hranici alebo ako nekonečnej životnosti
Pôvod poruchy	Fraktografia a klasifikácia lokality podľa definovaných pravidlá	Predpoklad, že každý lom vznikol na guľôčkovanom povrchu
Integrita povrchu	Vzťahujte údaje o drsnosti, poškodení, tvrdosti alebo zvyškovom napätí k presnej skupine a umiestneniu	Použitie jedného svedeckého kupónu pre každú vzorku
Prenos na komponent	Uveďte materiál, geometriu, zaťaženie, prostredie a procesné limity	Vyhlásenie o univerzálnom percentuálnom zvýšení životnosti

Tabuľka 3. Transparentné spracovanie každého výsledku je dôležitejšie ako vizuálne pôsobivá priemerná krivka.

Uveďte zvolený model napätie–životnosť, transformácie, intervaly spoľahlivosti alebo predikcie, spôsob spracovania vzoriek bez porušenia pri dosiahnutí hranice, pravidlá platnosti a citlivosť na vylúčené vzorky. ASTM E739 a ISO 12107 sa zaoberajú štatistickým plánovaním alebo analýzou únavových údajov; metódu určuje úplná odkazovaná dokumentácia a kvalifikovaný štatistik.

Prečo je fraktografia potrebná?

Dlhšia alebo kratšia životnosť môže vyplývať z iného miesta iniciácie trhliny, nie z rovnomernej zmeny správania povrchu. Prezrite a klasifikujte miesto vzniku lomu, iniciačný prvok a oblasť šírenia. Zaznamenajte, či porucha vznikla na guľôčkovanom povrchu, na hranici maskovania, pri podpovrchovej inklúzii, na chybe po obrábaní, v upínacej časti alebo mimo platnej meranej časti vzorky.

Poruchy neplatného uchopenia, poruchy stroja alebo chyby vzorky vyžadujú zdokumentované usporiadanie podľa vopred deklarovaných pravidiel. Fraktografia tiež pomáha určiť, či geometria vzorky predstavuje mechanizmus poruchy komponentu.

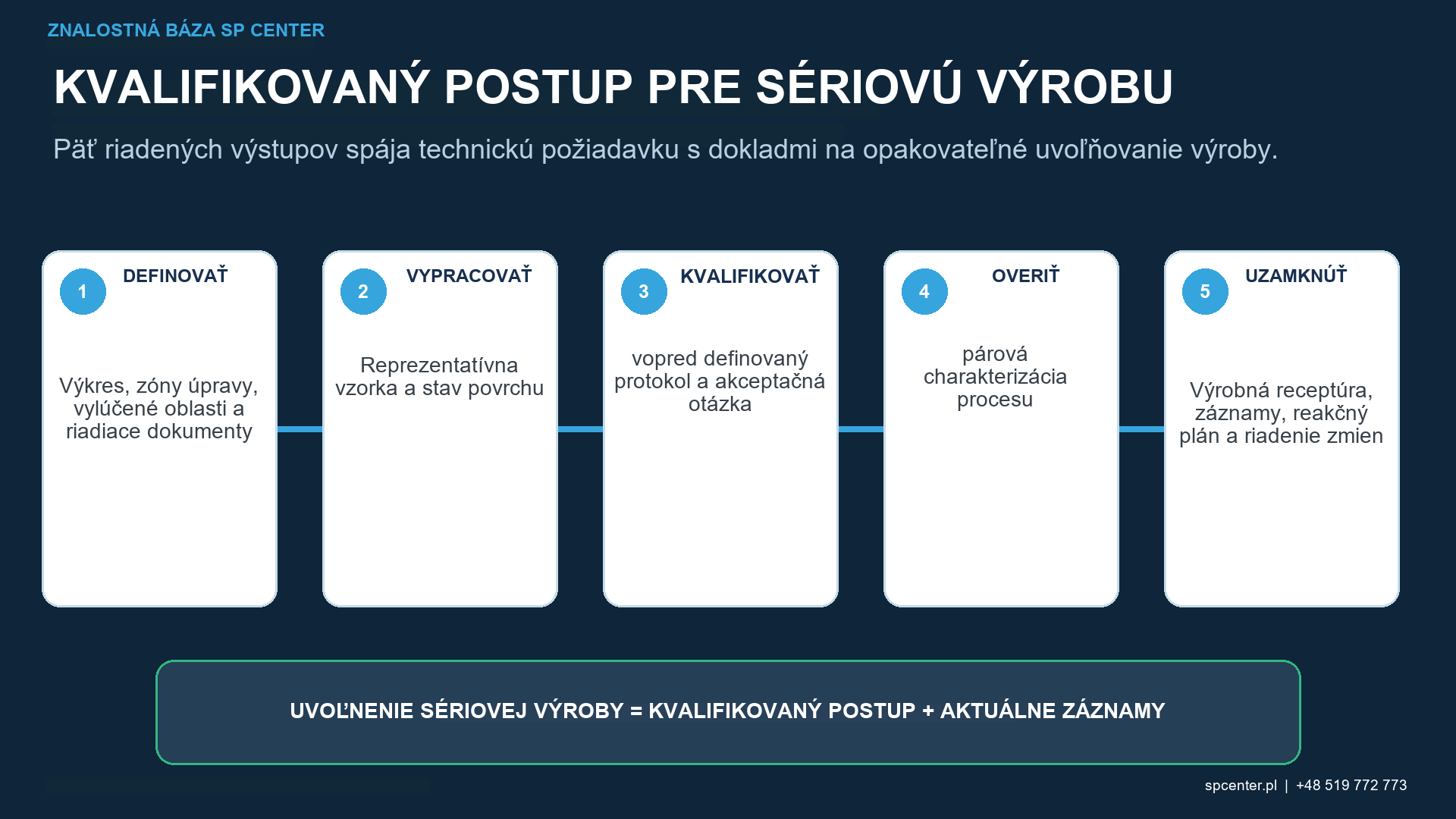

Obrázok 3. Cykly do zlyhania sa interpretujú spolu so pôvodom zlyhania, povrchom, záznamami o procese a akýmikoľvek použitými dokladmi o zvyškovom napätí.

Aké podporné merania posilňujú záver?

Drsnosť, poškodenie povrchu, tvrdosť alebo mikrotvrdosť, profily hĺbky zvyškového napätia XRD, indikátory tvárnenia za studena a rozmery môžu vysvetliť mechanizmy. Nenahrádzajú skúšky únavy a mali by sa odoberať z presných skupín a miest v pláne. Musí sa uviesť neistota merania a deštruktívne účinky odstraňovania materiálu.

Merania pred a po cyklickom zaťažení môžu odhaliť relaxáciu, ale samotný akt rezania alebo odstraňovania vrstiev mení vzorku. Použite vyhradených svedkov alebo technicky odôvodnenú postupnosť.

Čo patrí do záverečnej správy o skúške?

Účel, hypotéza, schvaľovacia autorita a hranice nároku.
Teplo alebo dávka materiálu, tvar výrobku, orientácia, tepelné spracovanie, tvrdosť a mikroštruktúra.
Výkres vzorky, obrábanie, postupnosť povrchu, rozmery a metóda priradenia.
Kompletná konfigurácia guľôčkovania a sledovateľnosť šarže.
Skúšobná norma a revízia, zariadenie, kalibrácia, zarovnanie, história zaťaženia a prostredie.
Jednotlivé výsledky, vzorky bez porušenia pri dosiahnutí hranice, vylúčenia, odchýlky a štatistická metóda.
Pôvod lomu a reprezentatívne obrázky podľa definovanej klasifikácie.
Doklady o nosnej ploche alebo zvyškovom napätí a explicitné limity prenosu.

Často kladené otázky

Koľko vzoriek na únavu je potrebných?

Univerzálny počet neexistuje. Závisí od účelu tvrdenia, očakávaného rozptylu, úrovní napätia, štatistickej metódy, pravidla pre vzorky bez porušenia pri dosiahnutí hranice a požadovanej spoľahlivosti. Štatistik alebo oprávnená skúšobná autorita má stanoviť plán vzorkovania pred skúšaním.

Môže jedna úroveň napätia preukázať zlepšenie únavy?

Jedna úroveň môže pri správnej replikácii podporiť obmedzené porovnanie, ale nestanovuje úplný vzťah S-N alebo správanie pri iných stredných napätiach, prostrediach alebo geometriách.

Majú neošetrené a guľôčkované vzorky pochádzať z rovnakej tavby?

Ak je to možné, porovnávanie a náhodné prideľovanie v rámci tej istej kontrolovanej populácie materiálov znižuje mätúce efekty. Ak je potrebných niekoľko taveb, vyvážte ich alebo ich explicitne modelujte.

Zaručuje vyššia Almenova intenzita dlhšiu únavovú životnosť?

Nie. Intenzita je veličina charakterizujúca prúd média pri guľôčkovaní. Drsnosť a poškodenie povrchu, profil zvyškových napätí, materiál a zaťaženie sa vzájomne ovplyvňujú a príliš intenzívny postup môže úžitkové vlastnosti zhoršiť.

Čo znamená vzorka bez porušenia pri dosiahnutí hraničného počtu cyklov (runout)?

Je to platná vzorka, ktorá dosiahne vopred definovaný limit cyklu bez splnenia kritéria zlyhania. Ide o cenzurovanú informáciu, nie o dôkaz nekonečnej životnosti a nie o automatické zlyhanie v tejto hranici.

Malo by sa zvyškové napätie merať na každej vzorke?

Iba ak to vyžaduje plán testovania. Deštruktívne hĺbkové profilovanie môže spotrebovať vzorky a prerozdeliť napätie. Použite reprezentatívny, sledovateľný plán odberu vzoriek a oddeľte zvyškové napätie od výsledku únavy.

Je možné údaje o rotačnom ohybe priamo porovnávať s axiálnymi údajmi?

Nie bez validovaného prepočtu alebo návrhového základu. Gradienty napätia, rizikové objemy, zarovnanie a režimy zlyhania sa líšia. Použite metódu testovania, ktorá predstavuje inžiniersku otázku.

Aké záznamy musia byť priložené k správe o únave?

Uveďte sledovateľnosť materiálu a vzoriek, úplné záznamy o guľôčkovaní, skúšobný stroj a metódu, zaťaženie a prostredie, jednotlivé výsledky a skúšky bez porušenia, vylúčené výsledky, štatistiku, miesta iniciácie lomov, odchýlky a presné medze platnosti záveru.

Kľúčové poznatky

Definujte tvrdenie pred výberom vzoriek alebo úrovní napätia.
Zhodujte a náhodne zlaďte materiál, geometriu, obrábanie a poradie testovania.
Pri každej ošetrenej vzorke zabezpečte sledovateľnosť presného postupu guľôčkovania.
Pred skúšaním štatisticky naplánujte počet opakovaní a spôsob spracovania vzoriek bez porušenia pri dosiahnutí hranice.
Kombinujte cykly do porušenia s dokladmi o pôvode lomu a povrchu.
Nikdy nezovšeobecňujte percentuálne zlepšenie životnosti nad rámec reprezentovaného základu.
