Ako guľôčkovanie zlepšuje únavovú životnosť

Mechanizmy, limity a reťazec dokladov pre validáciu zvyškového napätia, integrity povrchu a únavy na úrovni komponentu

Guľôčkovanie môže zlepšiť odolnosť kovového komponentu proti únave vytvorením kontrolovaného stavu zvyškového tlakového napätia v blízkosti povrchu, zmenou lokálne za studena tvárnenej vrstvy a modifikáciou topografie povrchu. Výsledok nie je automatický. Prínos závisí od stavu materiálu, geometrie, vstupného povrchu, spektra zaťaženia, prostredia, kvalifikovaného procesného okna a stability ošetrovanej vrstvy. Almenova intenzita a pokrytie riadia proces; samy osebe nepreukazujú zvýšenie únavovej životnosti.

Ako začína poškodenie únavou?

Únava sa vyvíja pri opakovanom alebo kolísavom zaťažení, často z povrchovej alebo blízko povrchovej diskontinuity, kde je lokálne ťahové napätie a deformácia vysoká. Stopy po obrábaní, poškodenie brúsením, korózne jamky, trenie, inklúzie, hrany, otvory, zaoblenia a iné koncentrácie napätia sa môžu stať iniciačnými miestami. Po iniciácii sa trhlina môže šíriť s každým cyklom poškodenia, až kým zostávajúca časť nedokáže uniesť zaťaženie.

Relevantný mechanizmus sa líši v závislosti od materiálu, mikroštruktúry, stredného napätia, amplitúdy zaťaženia, multiaxiality, spektra, teploty a prostredia. Tvrdenie o procese preto potrebuje definovaný komponent a spôsob poruchy. „Zlepšuje únavovú životnosť“ bez tohto základu je inžinierska hypotéza, nie kritérium uvoľnenia.

Ako môže guľôčkovanie ovplyvniť únavu?

Každý kontrolovaný vplyv média spôsobuje lokálnu plastickú deformáciu. Podkladový materiál obmedzuje plasticky roztiahnutú povrchovú vrstvu a po odľahčení môže v blízkosti povrchu zostať tlakové pole zvyškového napätia. Aplikované ťahové zaťaženie musí najprv prekonať časť tohto tlakového stavu, kým lokálny povrch zažije rovnaký efektívny ťahový stav ako neošetrený povrch.

Vplyvy tiež spôsobujú tvárnenie povrchovej oblasti za studena a menia jej topografiu. Tieto účinky môžu podporiť alebo protirečiť zamýšľanému výsledku. Vhodný profil zvyškového napätia môže oddialiť vznik trhlín, zatiaľ čo nadmerná drsnosť, prekrytia, mikrotrhliny, zabudovaná kontaminácia alebo poškodenie hrán môžu vytvoriť nové zdroje napätia. Kvalifikovaný postup musí tieto reakcie vyvážiť.

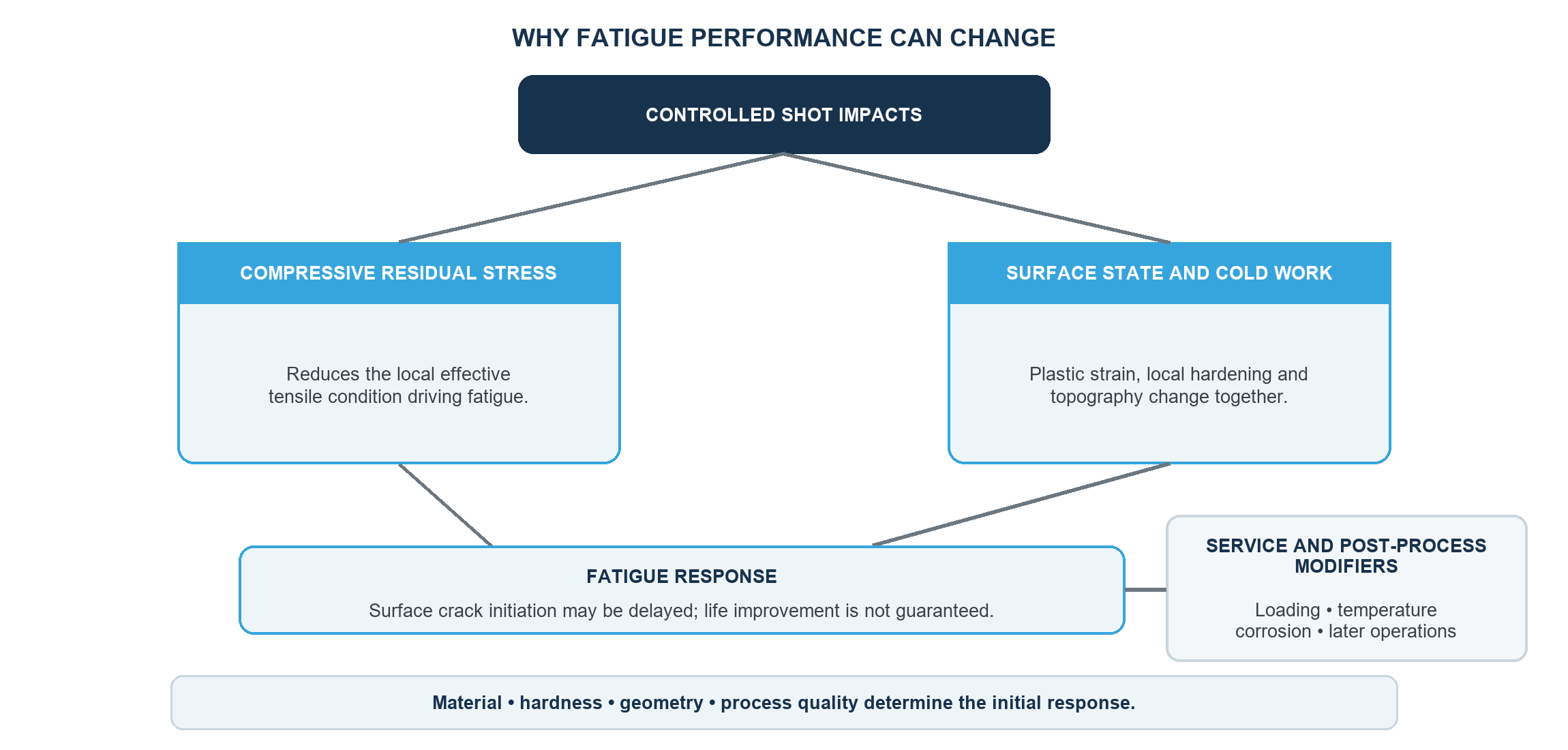

Obrázok 1. Únavová reakcia odráža kombinovaný stav zvyškového napätia, tvárnenia za studena a topografie povrchu – nie jednu procesnú premennú samostatne.

Vplyv v blízkosti povrchu	Potenciálny vplyv únavy	Podmienka alebo riziko, ktoré treba kontrolovať
Zvyškové napätie v tlaku	Môže znížiť efektívnu hnaciu silu v ťahu pre vznik a skoré šírenie povrchovej trhliny	Veľkosť, hĺbka, umiestnenie, stabilita a rovnováha s ťahovým napätím inde
Plastická deformácia a tvárnenie za studena	Môže zvýšiť lokálnu odolnosť voči plastickej deformácii v niektorých materiálových stavoch	Nadmerná deformácia, krehká odozva, zachovaná austenitická transformácia alebo nestabilita počas prevádzky
Rázová topografia	Môže odstrániť určitú smerovosť obrábania a vytvoriť opakovateľnú textúru	Drsnosť, prekrytia, mikrotrhliny, poškodenie hrán, funkcia povlaku alebo tesnenia
Ošetrenie koncentrácií napätia	Môže dosiahnuť zamýšľaný stav na zaobleniach, koreňoch, otvoroch alebo prechodoch, kde sú vysoké požiadavky na únavu	Prístup, uhol nárazu, tieňovanie, hranica maskovania a lokálne pokrytie
Výroba postupnosť	Môže zachovať ošetrenú vrstvu počas finálnej výroby a prevádzky	Neskoršie odstránenie materiálu, tepelná expozícia, narovnávanie, miešanie alebo agresívne dokončovanie

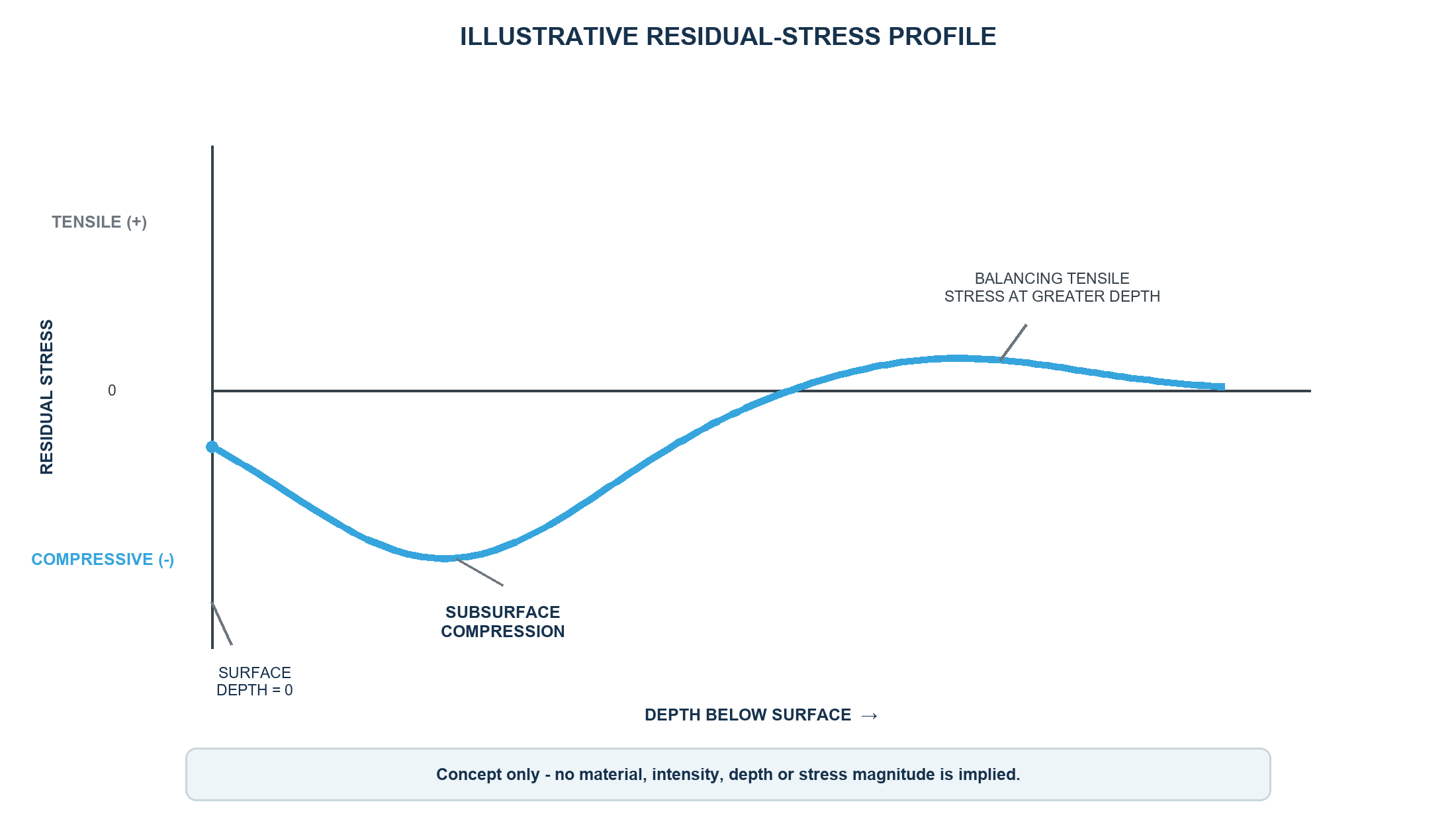

Tabuľka 1. Únavová odozva závisí od vzájomne pôsobiacich povrchových a podpovrchových efektov.

Prečo neexistuje univerzálny násobiteľ únavovej životnosti?

Neupravená základná línia nie je konštantná. Leštená laboratórna vzorka, brúsená koreňová časť ozubeného kolesa, odliaty povrch a skorodovaný prevádzkový komponent začínajú s odlišnou topografiou, defektmi a zvyškovými napätiami. Proces, ktorý pomáha jednému stavu, môže mať menší prínos – alebo byť neprijateľný – pre iný.

Dôležité je aj prevádzkové zaťaženie. Vysoké stredné ťahové napätie, preťaženie, kontaktné zaťaženie, fretting, teplota, korózia a dlhé časy zotrvania môžu zmeniť hnaciu silu trhliny alebo uvoľniť tlakové zvyškové napätia. Poloha a hĺbka maxima prevádzkového napätia sa musia posúdiť vo vzťahu k hĺbke a stabilite guľôčkovanej vrstvy.

Ktoré procesné premenné sú najdôležitejšie?

Médium: typ, rozloženie veľkosti, tvrdosť, tvar, hustota, čistota a pracovné podmienky ovplyvňujú energiu nárazu a odozvu povrchu.
Almenova intenzita: overuje kvalifikovaný prúd v rámci príslušného testovacieho usporiadania; musí byť definovaný celý rozsah a označenie pásu.
Pokrytie a expozícia: určujú, či je požadovaný povrch úplne ošetrený a či sa aplikuje dodatočná kvalifikovaná expozícia.
Geometria a podmienky nárazu: prístup, uhol, odstup, odraz, tieňovanie, vzor trysky alebo kolesa, upínací prípravok a pohyb súčiastky ovplyvňujú lokálne ošetrenie.
Vstupný stav: zliatina, tvar výrobku, tepelné spracovanie, tvrdosť, povrchová úprava, obrábanie, brúsenie, povlak a poškodenie tvoria základ odozvy.
Postupnosť: Neskoršie obrábanie, brúsenie, leštenie, teplo alebo oprava môžu odstrániť, poškodiť alebo uvoľniť ošetrenú vrstvu.

Vyšší tlak, rýchlosť kotúča, prietok média, expozícia alebo Almenova intenzita nie sú automaticky lepšie. Príliš náročný postup môže zvýšiť drsnosť, deformáciu a poškodenie povrchu alebo zmeniť citlivé kalené vrstvy. Nižšie nastavenie môže zanechať nedostatočnú hĺbku alebo nesplniť konštrukčný základ. Vývoj musí zostať v rámci riadiacich požiadaviek a používať doklady relevantné pre daný komponent.

Ako súvisí Almenova intenzita a pokrytie s únavou?

Almenova intenzita poskytuje štandardizované doklady o procese v definovanej polohe svedka. Nemeria zvyškové napätie komponentu a rovnakú nominálnu intenzitu môžu vytvárať rôzne médiá a podmienky nárazu s rôznymi reakciami povrchu. Médiá a konfigurácia preto zostávajú súčasťou kvalifikovaného základu.

Pokrytie potvrdzuje doklady o náraze na špecifikovanom povrchu komponentu podľa schválenej metódy kontroly. Úplné pokrytie je dôležité, pretože neošetrená lokálna oblasť s kritickou koncentráciou napätia môže zostať miestom iniciácie. Dodatočná expozícia neopravuje tieňovanie ani neprístupný prvok a automaticky nepredlžuje životnosť.

Ako by sa malo merať zvyškové napätie?

Röntgenová difrakcia sa bežne používa na charakterizáciu zvyškového napätia v blízkosti povrchu v kryštalických materiáloch. Zmysluplná požiadavka identifikuje komponent alebo vzorku, umiestnenie, smer, prípravu povrchu, metódu, konvenciu hlásenia a logiku akceptácie. Samotná hodnota povrchu nepopisuje hĺbkový profil.

Hĺbkové profilovanie zvyčajne kombinuje merania s riadeným odstraňovaním vrstiev. Metóda odstraňovania, prírastky a akákoľvek korekcia uvoľnenia napätia musia byť zdokumentované, pretože samotný akt odstraňovania materiálu môže zmeniť nameraný stav. Porovnania sú platné iba vtedy, keď sú geometria, metóda a analýza dostatočne konzistentné.

Ako by sa mala validovať únavová účinnosť?

Validačný plán sa začína technickým rozhodnutím: porovnávacím preverovaním, výberom procesného okna, tvorbou konštrukčných podkladov, kvalifikáciou súčiastky alebo dohľadom nad výrobou. Potom stanovuje neošetrený a guľôčkovaný stav, šaržu materiálu a tepelného spracovania, geometriu, drsnosť povrchu, smer zaťaženia, koncentráciu napätia, stredné napätie alebo pomer zaťaženia, spektrum, frekvenciu, prostredie, počet vzoriek, hraničný počet cyklov bez porušenia a kritérium porušenia.

Kupóny sú užitočné iba vtedy, keď predstavujú kritický mechanizmus. Ak nie je možné reprezentovať zaoblenie komponentu, kontaktný stav, prerozdelenie zvyškového napätia, podopretie alebo výrobnú postupnosť, môžu byť potrebné doklady o podkomponente alebo celom komponente. Výsledky by sa nemali prenášať na inú zliatinu, tvrdosť, geometriu alebo procesné okno bez autorizovaného technického základu.

Obrázok 2. Almenova intenzita a pokrytie riadia proces; doklady na úrovni komponentu v prípade potreby potvrdzujú zamýšľaný cieľ únavy.

Úroveň dokladov	Reprezentatívna metóda	Zodpovedaná otázka
Overenie prúdu guľôčkovania	Almenov systém, stav pracovného média, konfigurácia zariadenia, monitorované vstupy a záznamy	Bol reprodukovaný kvalifikovaný procesný prúd?
Akceptácia povrchu komponentu	Schválená kontrola pokrytia, kontrola hraníc, vizuálna akceptácia povrchu, drsnosť a rozmery pri aktivácii	Bol špecifikovaný povrch ošetrený a ponechaný prijateľný?
Charakterizácia zvyškového napätia	Röntgenová difrakcia na definovaných miestach a v prípade potreby metóda kontrolovaného hĺbkového profilu	Aký stav zvyškového napätia existuje v hodnotenom smere a hĺbke?
Charakterizácia stavu materiálu	Tvrdosť, mikroštruktúra, indikátor tvárnenia za studena alebo skúška poškodenia v prípade potreby	Zmenila metóda stav materiálu v rámci akceptovaného základu?
Validácia únavy	Reprezentatívne vzorky, podkomponenty alebo komponenty pri definovanom spektre zaťaženia, prostredí a štatistickom pláne	Podporuje kvalifikovaná metóda autorizovaný cieľ únavy?
Dohľad nad prevádzkou	Údaje z terénu, demontáž, zistenia z kontrol a riadená spätná väzba	Zostáva správanie pri výrobe a prevádzke v súlade so schváleným základom?

Tabuľka 2. Riadenie procesu, akceptácia povrchu a validácia komponentov odpovedajú na rôzne otázky.

Ako sa môže stratiť tlakový stav?

Zvyškové napätie sa môže prerozdeliť alebo uvoľniť pri tepelnom vystavení, cyklickej plasticite, preťažení, agresívnom odstraňovaní materiálu, narovnávaní alebo následnom mechanickom spracovaní. Rozsah závisí od stavu materiálu, teploty, času, zaťaženia a hĺbkového profilu. Meranie pri izbovej teplote bezprostredne po guľôčkovaní automaticky neopisuje stav po vytvrdnutí povlaku, tepelnom spracovaní alebo prevádzke.

Výrobná postupnosť by mala identifikovať každú neskoršiu operáciu, ktorá môže odstrániť alebo zmeniť ošetrenú vrstvu. Ak sa návrh spolieha na tlakový stav po takejto operácii, validácia by mala reprezentovať konečný stav a relevantnú expozíciu počas prevádzky.

Aké sú bežné režimy zlyhania vo vývoji?

Použitie Almenovej intenzity ako priameho merania zvyškového napätia alebo únavy.
Tvrdenie o pevnom percentuálnom zlepšení bez definovanej základnej línie a testu.
Zvýšenie expozície na kompenzáciu neprístupnej alebo zatienenej geometrie.
Ignorovanie drsnosti, poškodenia hrán, kontaminácie alebo rozmerových vplyvov.
Validácia kupónu, ktorý nereprezentuje materiál, geometriu, zaťaženie alebo postupnosť.
Použitie jednej kvalifikovanej metódy po nepreskúmanej zmene média, stroja, upínacieho prípravku alebo tepelného spracovania.
Skúšanie bezprostredne po guľôčkovaní, hoci prevádzka zahŕňa tepelné pôsobenie alebo preťaženie, ktoré môžu uvoľniť zvyškové napätia.

Čo by mala obsahovať technická špecifikácia?

Definujte aktuálny výkres a stav materiálu, zóny spracovania a vylúčenia, riadiace procesné dokumenty, kompletný rozsah Almen a označenie pásu, pokrytie alebo expozíciu, povolené médiá, maskovanie a čistenie, kritickú geometriu, akceptáciu povrchu a rozmerov, požadované overenie zvyškového napätia alebo únavy, záznamy, metódu nezhody a schválenie zmeny. Ak je konštrukčný základ neúplný, zastavte dotknuté rozhodnutie a získajte riadené objasnenie.

Často kladené otázky

Zvyšuje guľôčkovanie vždy únavovú životnosť?

Nie. Výsledok závisí od materiálu a tepelného spracovania, geometrie, vstupného povrchu, spektra zaťaženia, prostredia, procesného okna, pokrytia, poškodenia povrchu a stability zvyškového napätia. Univerzálny multiplikátor nie je technicky obhájiteľný.

Prečo môže pomôcť tlakové zvyškové napätie?

Mnohé únavové trhliny vznikajú alebo rastú pod vplyvom ťahovej hnacej sily na povrchu alebo v jeho blízkosti. Vhodné pole tlakového zvyškového napätia môže znížiť efektívny stav ťahu počas časti zaťažovacieho cyklu, čím sa oddiali iniciácia alebo skorý rast v jeho stabilnej hĺbke.

Je Almenova intenzita meraním zvyškového napätia?

Nie. Almenov systém štandardizuje odozvu skúšobného pásika na prúd média pri guľôčkovaní. Nemeria priamo veľkosť zvyškových napätí ani ich hĺbkový profil v súčiastke.

Zdvojnásobuje pokrytie 200 % únavovú životnosť?

Nie. Ak sa používa, 200 % zvyčajne opisuje dvojnásobok kvalifikovanej expozície použitej na dosiahnutie úplného pokrytia za nezmenených podmienok. Nie je to multiplikátor životnosti a môže zvýšiť drsnosť alebo riziko poškodenia, ak je postup nevhodná.

Môže vyššia intenzita vždy zlepšiť odolnosť voči únave?

Nie. Zvyšujúca sa intenzita mení vplyv na závažnosť a môže prehĺbiť postihnutú vrstvu, ale môže tiež zvýšiť drsnosť, deformáciu alebo lokálne poškodenie. Pre daný komponent musí byť vyvinuté a validované prijateľné okno.

Ako sa kontroluje profil zvyškového napätia?

Röntgenová difrakcia dokáže charakterizovať napätie na definovaných miestach a smeroch. Profilovanie hĺbky vo všeobecnosti vyžaduje kontrolované odstraňovanie vrstiev a zdokumentovanú metódu analýzy. Musia byť špecifikované odbery vzoriek, smer, prírastky odstraňovania a korekcie.

Môže guľôčkovanie opraviť trhliny alebo spáleniny po brúsení?

Nie. Proces nesmie zakryť trhliny, spáleniny po brúsení, prehriatie, oduhličenie ani iný neprípustný vstupný stav. Takéto zistenia si pred guľôčkovaním vyžadujú vyhodnotenie a autorizované rozhodnutie o ďalšom postupe.

Kedy je potrebné testovanie únavy?

Je to potrebné, ak konštrukcia, zákazník, kvalifikačný plán alebo posúdenie rizík vyžaduje doklady na úrovni súčiastky. Geometria vzorky, stav povrchu, pomer zaťaženia, spektrum, prostredie, hraničný počet cyklov bez porušenia, počet vzoriek a logika prijatia musia zodpovedať zamýšľanému rozhodnutiu.

Kľúčové poznatky

Guľôčkovanie môže oddialiť poškodenie únavou materiálu vďaka vhodnému a stabilnému stavu blízko povrchu.
Zvyškové napätie, tvárnenie za studena a topografia sa musia posudzovať spoločne.
Žiadny univerzálny multiplikátor únavy a životnosti nie je obhájiteľný.
Almenova intenzita a pokrytie sú procesné kontroly, nie merania životnosti komponentov.
Overte skutočný materiál, geometriu, výrobnú postupnosť, zaťaženie a prostredie.
Kontrolujte každú neskoršiu operáciu, ktorá môže odstrániť alebo uvoľniť ošetrenú vrstvu.
