Wie Verfestigungsstrahlen die Ermüdungslebensdauer verbessert: Mechanismen, Grenzen und Validierung

Mechanismen, Grenzen und eine Nachweiskette für Eigenspannungen, Oberflächenintegrität und bauteilbezogene Ermüdungsvalidierung

Verfestigungsstrahlen (Shot Peening) kann den Ermüdungswiderstand eines Metallbauteils verbessern, indem es einen kontrollierten oberflächennahen Druckeigenspannungszustand erzeugt, die kaltverfestigte Randschicht verändert und die Oberflächentopografie beeinflusst. Die Wirkung ist nicht automatisch. Sie hängt von Werkstoffzustand, Geometrie, Eingangsoberfläche, Lastkollektiv, Umgebung, qualifiziertem Prozessfenster und Stabilität der behandelten Schicht ab. Almen-Intensität und Bedeckungsgrad beherrschen den Prozess, belegen allein aber keine längere Ermüdungslebensdauer.

Wie beginnt Ermüdungsschädigung?

Ermüdung entsteht unter wiederholter oder wechselnder Belastung und beginnt häufig an einer oberflächennahen Fehlstelle mit hoher lokaler Zugspannung oder -dehnung. Bearbeitungsspuren, Schleifschäden, Korrosionsnarben, Fretting, Einschlüsse, Kanten, Bohrungen, Radien und andere Kerbstellen können zu Initiierungsorten werden. Nach der Initiierung kann der Riss mit schädigenden Lastspielen wachsen, bis der Restquerschnitt die Last nicht mehr trägt.

Der maßgebende Mechanismus ändert sich mit Werkstoff, Gefüge, Mittelspannung, Lastamplitude, Mehrachsigkeit, Lastkollektiv, Temperatur und Umgebung. Eine Prozessaussage benötigt deshalb ein bestimmtes Bauteil und Versagensbild. „Verbessert die Ermüdungslebensdauer“ ohne diese Grundlage ist eine technische Hypothese und kein Freigabekriterium.

Wie kann Verfestigungsstrahlen die Ermüdung beeinflussen?

Jeder kontrollierte Strahlmitteleinschlag erzeugt eine örtliche plastische Verformung. Der darunterliegende Werkstoff behindert die bleibend gedehnte Randschicht; nach Entlastung kann ein Druckeigenspannungsfeld nahe der Oberfläche verbleiben. Eine äußere Zugbelastung muss zunächst einen Teil dieses Zustands überwinden, bevor lokal dieselbe wirksame Zugbeanspruchung wie an einer unbehandelten Oberfläche entsteht.

Die Einschläge verfestigen außerdem die Randschicht und verändern ihre Topografie. Diese Wirkungen können das Ziel unterstützen oder ihm entgegenwirken. Ein geeignetes Eigenspannungstiefenprofil kann die Rissinitiierung verzögern; übermäßige Rauheit, Überlappungen, Mikrorisse, eingebettete Verunreinigungen oder Kantenschäden können neue Kerben schaffen. Der qualifizierte Fertigungsweg muss diese Reaktionen ausgleichen.

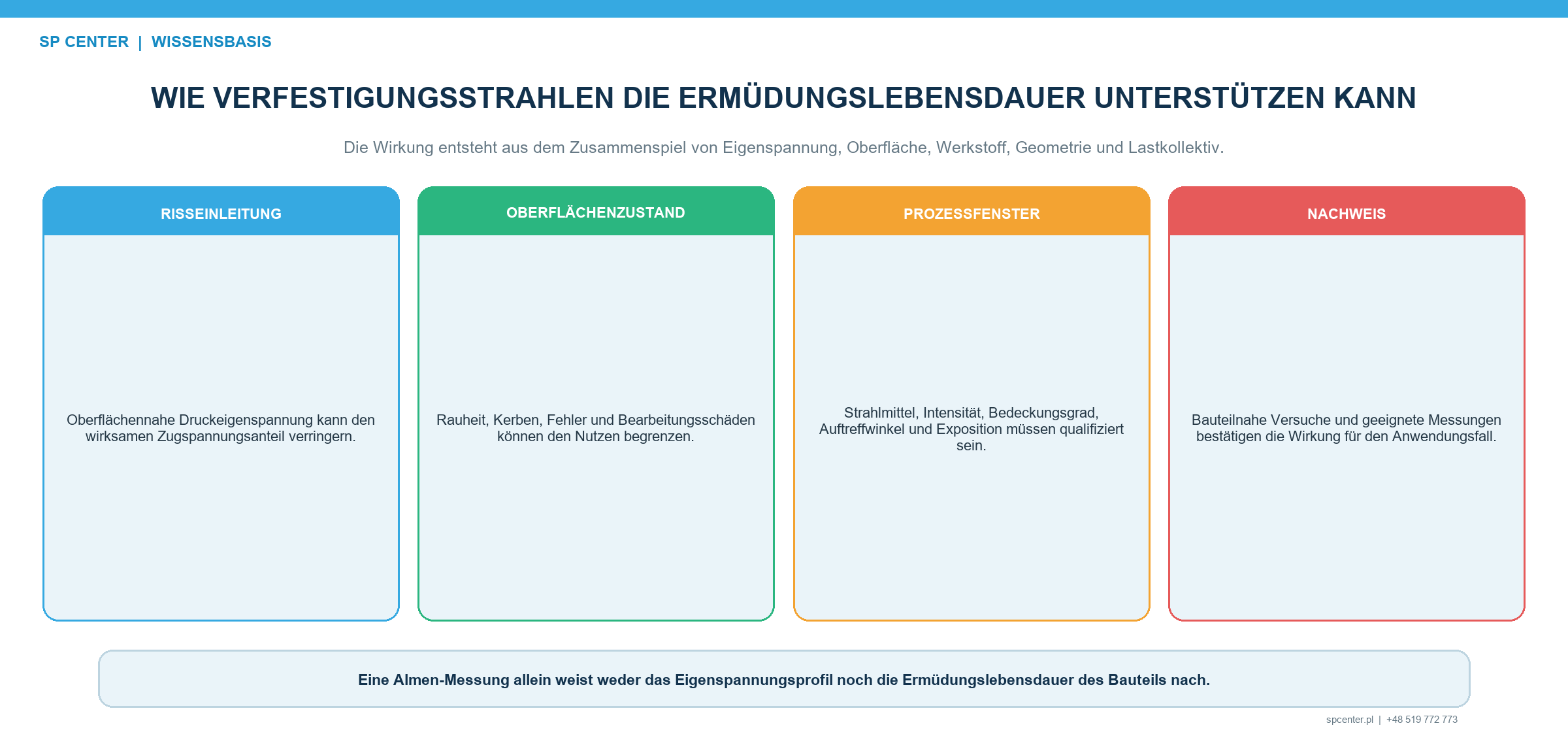

Abbildung 1. Das Ermüdungsverhalten ergibt sich aus Eigenspannungen, Kaltverfestigung und Oberflächentopografie – nicht aus einer einzelnen Prozessgröße.

Oberflächennaher Effekt	Möglicher Einfluss auf Ermüdung	Zu beherrschende Bedingung oder Gefahr
Druckeigenspannungen	Können die wirksame Zugbeanspruchung für Rissinitiierung und frühes Risswachstum an der Oberfläche verringern	Betrag, Tiefe, Ort, Stabilität und Ausgleich durch Zugeigenspannungen an anderer Stelle
Plastische Verformung und Kaltverfestigung	Können in bestimmten Werkstoffzuständen den örtlichen Widerstand gegen plastische Dehnung erhöhen	Übermäßige Verformung, spröde Reaktion, Umwandlung von Restaustenit oder Instabilität im Einsatz
Einschlagstopografie	Kann die Richtungswirkung von Bearbeitungsspuren verändern und eine reproduzierbare Textur erzeugen	Rauheit, Überlappungen, Mikrorisse, Kantenschäden sowie Beschichtungs- oder Dichtfunktion
Behandlung von Kerbstellen	Kann den beabsichtigten Zustand an Radien, Zahngründen, Bohrungen oder Übergängen mit hoher Ermüdungsbeanspruchung erzeugen	Zugang, Auftreffwinkel, Abschattung, Maskierungsgrenze und lokaler Bedeckungsgrad
Fertigungsfolge	Kann die behandelte Schicht bis zur Endfertigung und zum Einsatz erhalten	Spätere Materialabnahme, Wärme, Richten, Verblenden oder aggressive Nachbearbeitung

Tabelle 1. Das Ermüdungsverhalten hängt von zusammenwirkenden Oberflächen- und Randschichteffekten ab.

Warum gibt es keinen allgemeinen Lebensdauerfaktor?

Der unbehandelte Ausgangszustand ist nicht konstant. Eine polierte Laborprobe, ein geschliffener Zahngrund, eine Gussoberfläche und ein korrodiertes Betriebsbauteil besitzen unterschiedliche Topografie, Fehlstellen und Eigenspannungen. Ein für einen Zustand geeigneter Prozess kann bei einem anderen nur wenig nutzen oder unzulässig sein.

Auch die Einsatzbelastung ist entscheidend. Hohe Zugmittelspannung, Überlast, Kontaktbeanspruchung, Fretting, Temperatur, Korrosion und lange Haltezeiten können die Rissbeanspruchung oder den Druckeigenspannungszustand verändern. Ort und Tiefe der maximalen Betriebsbeanspruchung sind mit Tiefe und Stabilität der gestrahlten Schicht abzugleichen.

Welche Prozessgrößen sind besonders wichtig?

Strahlmittel: Art, Größenverteilung, Härte, Form, Dichte, Sauberkeit und Betriebszustand beeinflussen Einschlagsenergie und Oberflächenreaktion.
Almen-Intensität: Verifiziert den qualifizierten Strahl unter der anwendbaren Prüfanordnung; vollständiger Bereich und Prüfstreifentyp sind festzulegen.
Bedeckungsgrad und Beaufschlagung: Bestimmen, ob die geforderte Fläche vollständig bearbeitet und gegebenenfalls zusätzlich qualifiziert beaufschlagt wird.
Geometrie und Auftreffbedingungen: Zugang, Winkel, Abstand, Rückprall, Abschattung, Düsen- oder Schleuderradbild, Vorrichtung und Bauteilbewegung beeinflussen die lokale Behandlung.
Eingangszustand: Legierung, Produktform, Wärmebehandlung, Härte, Randschicht, Bearbeitung, Schleifen, Beschichtung und Schäden bilden die Reaktionsgrundlage.
Fertigungsfolge: Spätere Bearbeitung, Schleifen, Polieren, Wärme oder Reparatur kann die behandelte Schicht abtragen, schädigen oder entspannen.

Höherer Druck, höhere Schleuderraddrehzahl, größerer Strahlmitteldurchsatz, längere Beaufschlagung oder höhere Almen-Intensität ist nicht automatisch besser. Ein zu scharfer Fertigungsweg kann Rauheit, Verzug und Oberflächenschäden erhöhen oder empfindliche gehärtete Schichten verändern. Ein zu geringer Wert kann die erforderliche Tiefe oder Konstruktionsgrundlage verfehlen. Die Entwicklung bleibt innerhalb der maßgebenden Forderung und nutzt bauteilbezogene Nachweise.

Wie hängen Almen-Intensität und Bedeckungsgrad mit Ermüdung zusammen?

Die Almen-Intensität liefert einen standardisierten Prozessnachweis an einer festgelegten Prüfposition. Sie misst keine Bauteileigenspannung. Dieselbe Nennintensität kann mit verschiedenen Strahlmitteln und Auftreffbedingungen entstehen, die unterschiedliche Oberflächenreaktionen bewirken. Strahlmittel und Konfiguration bleiben daher Teil der qualifizierten Grundlage.

Der Bedeckungsgrad bestätigt Einschlagsspuren auf der festgelegten Bauteilfläche unter einer freigegebenen Prüfmethode. Vollständiger Bedeckungsgrad ist wichtig, weil eine örtlich unbehandelte Fläche an einer kritischen Kerbstelle als Initiierungsort verbleiben kann. Zusätzliche Beaufschlagung behebt weder Abschattung noch eine unzugängliche Zone und verbessert die Lebensdauer nicht automatisch.

Wie werden Eigenspannungen gemessen?

Röntgendiffraktometrie wird häufig eingesetzt, um oberflächennahe Eigenspannungen in kristallinen Werkstoffen zu charakterisieren. Eine sinnvolle Forderung nennt Bauteil oder Probe, Ort, Richtung, Oberflächenvorbereitung, Methode, Auswertekonvention und Abnahmelogik. Ein einzelner Oberflächenwert beschreibt kein Tiefenprofil.

Für ein Tiefenprofil werden Messungen üblicherweise mit kontrollierter Schichtabnahme kombiniert. Abnahmeverfahren, Schrittweite und gegebenenfalls Korrektur der Spannungsumlagerung sind zu dokumentieren, weil die Materialabnahme den gemessenen Zustand verändern kann. Vergleiche sind nur bei hinreichend gleicher Geometrie, Methode und Auswertung belastbar.

Wie wird das Ermüdungsverhalten validiert?

Der Validierungsplan beginnt mit der Entscheidung: vergleichendes Screening, Auswahl eines Prozessfensters, Konstruktionskennwert, Bauteilqualifizierung oder Produktionsüberwachung. Anschließend werden unbehandelter und gestrahlter Zustand, Werkstoff- und Wärmebehandlungslos, Geometrie, Oberflächenzustand, Belastungsrichtung, Kerbwirkung, Mittelspannung oder Lastverhältnis, Lastkollektiv, Frequenz, Umgebung, Stichprobengröße, Grenzlastspielzahl und Versagensdefinition festgelegt.

Proben sind nur geeignet, wenn sie den kritischen Mechanismus repräsentieren. Lassen sich Bauteilradius, Kontaktzustand, Eigenspannungsumlagerung, Abstützung oder Fertigungsfolge nicht abbilden, können Teilstruktur- oder Vollbauteilnachweise erforderlich sein. Ergebnisse dürfen ohne autorisierte technische Grundlage nicht auf eine andere Legierung, Härte, Geometrie oder ein anderes Prozessfenster übertragen werden.

Abbildung 2. Almen-Intensität und Bedeckungsgrad beherrschen den Prozess; bei Forderung validieren Bauteilnachweise das Ermüdungsziel.

Nachweisebene	Beispielhafte Methode	Beantwortete Frage
Verifizierung des Strahls	Almen-System, Strahlmittelzustand, Anlagenkonfiguration, überwachte Eingaben und Aufzeichnungen	Wurde der qualifizierte Prozessstrahl reproduziert?
Oberflächenabnahme am Bauteil	Freigegebene Bedeckungsgradprüfung, Grenzprüfung, Sichtprüfung sowie Rauheit und Maße bei Forderung	Wurde die festgelegte Fläche bearbeitet und ist sie abnahmefähig?
Eigenspannungscharakterisierung	Röntgendiffraktometrie an festgelegten Orten und bei Forderung kontrollierte Tiefenprofilmessung	Welcher Eigenspannungszustand liegt in ausgewerteter Richtung und Tiefe vor?
Werkstoffcharakterisierung	Härte, Gefüge, Kaltverfestigungskennwert oder Schadensprüfung bei Forderung	Hat der Fertigungsweg den Werkstoff innerhalb der akzeptierten Grundlage verändert?
Ermüdungsvalidierung	Repräsentative Proben, Teilstrukturen oder Bauteile unter festgelegtem Lastkollektiv, Umfeld und Statistikplan	Unterstützt der qualifizierte Fertigungsweg das freigegebene Ermüdungsziel?
Einsatzüberwachung	Felddaten, Zerlegung, Prüfbefunde und gelenkte Rückmeldung	Bleiben Fertigungs- und Einsatzverhalten mit der freigegebenen Grundlage vereinbar?

Tabelle 2. Prozessbeherrschung, Oberflächenabnahme und Bauteilvalidierung beantworten unterschiedliche Fragen.

Wie kann der Druckeigenspannungszustand verloren gehen?

Eigenspannungen können sich unter Wärmeeinwirkung, zyklischer Plastizität, Überlast, aggressiver Materialabnahme, Richten oder weiterer mechanischer Bearbeitung umlagern oder entspannen. Das Ausmaß hängt von Werkstoffzustand, Temperatur, Zeit, Last und Tiefenprofil ab. Eine Messung bei Raumtemperatur unmittelbar nach dem Strahlen beschreibt nicht automatisch den Zustand nach Einbrennen einer Beschichtung, weiterer Wärmebehandlung oder Betrieb.

Die Fertigungsfolge muss jede nachgelagerte Operation kennzeichnen, die die behandelte Schicht abtragen oder verändern kann. Stützt sich die Konstruktion nach einer solchen Operation auf den Druckeigenspannungszustand, sollte die Validierung den Endzustand und die relevante Einsatzbeanspruchung repräsentieren.

Welche Fehler treten bei der Entwicklung häufig auf?

Almen-Intensität gilt als direkte Eigenspannungs- oder Ermüdungsmessung.
Ein fester Verbesserungsprozentsatz wird ohne Ausgangszustand und Versuch behauptet.
Längere Beaufschlagung soll unzugängliche oder abgeschattete Geometrie ausgleichen.
Rauheit, Kantenschaden, Verunreinigung oder Maßeinfluss werden übersehen.
Eine Probe repräsentiert Werkstoff, Geometrie, Belastung oder Fertigungsfolge nicht.
Ein qualifizierter Fertigungsweg wird nach ungeprüfter Änderung von Strahlmittel, Anlage, Vorrichtung oder Wärmebehandlung weiterverwendet.
Die Prüfung erfolgt unmittelbar nach dem Strahlen, obwohl Einsatz oder Folgeprozess Eigenspannungen entspannen kann.

Was gehört in die technische Spezifikation?

Festzulegen sind aktuelle Zeichnung und Werkstoffzustand, Bearbeitungs- und Ausschlusszonen, maßgebende Prozessunterlagen, vollständiger Almen-Bereich mit Prüfstreifentyp, Bedeckungsgrad oder Beaufschlagung, zugelassene Strahlmittel, Maskierung und Reinigung, kritische Geometrie, Oberflächen- und Maßabnahme, geforderte Eigenspannungs- oder Ermüdungsvalidierung, Aufzeichnungen, Abweichungsweg und Änderungsfreigabe. Bei unvollständiger Konstruktionsgrundlage wird die betroffene Entscheidung ausgesetzt und gelenkt geklärt.

Häufig gestellte Fragen

Erhöht Verfestigungsstrahlen immer die Ermüdungslebensdauer?

Nein. Das Ergebnis hängt von Werkstoff und Wärmebehandlung, Geometrie, Eingangsoberfläche, Lastkollektiv, Umgebung, Prozessfenster, Bedeckungsgrad, Oberflächenschäden und Stabilität der Eigenspannungen ab. Ein allgemeingültiger Faktor ist technisch nicht belastbar.

Warum können Druckeigenspannungen helfen?

Viele Ermüdungsrisse entstehen oder wachsen unter Zugbeanspruchung an oder nahe der Oberfläche. Ein geeigneter Druckeigenspannungszustand kann die wirksame Zugbeanspruchung während eines Teils des Lastzyklus verringern und damit Initiierung oder frühes Wachstum innerhalb seiner stabilen Tiefe verzögern.

Misst die Almen-Intensität Eigenspannungen?

Nein. Das Almen-System standardisiert die Reaktion eines Prüfstreifens auf den Strahl. Betrag und Tiefenprofil der Eigenspannungen im Bauteil werden damit nicht direkt gemessen.

Verdoppelt ein Bedeckungsgrad von 200 % die Lebensdauer?

Nein. Bei entsprechender Forderung bezeichnet 200 % üblicherweise die doppelte qualifizierte Beaufschlagungszeit bis zum vollständigen Bedeckungsgrad unter unveränderten Bedingungen. Es ist kein Lebensdauerfaktor und kann bei ungeeignetem Fertigungsweg Rauheit oder Schadensrisiko erhöhen.

Verbessert eine höhere Intensität immer das Ermüdungsverhalten?

Nein. Höhere Intensität verändert die Einschlagschwere und kann die beeinflusste Tiefe vergrößern, zugleich aber Rauheit, Verzug oder lokale Schäden erhöhen. Das zulässige Fenster ist bauteilspezifisch zu entwickeln und zu validieren.

Wie wird das Eigenspannungstiefenprofil geprüft?

Röntgendiffraktometrie kann Spannungen an festgelegten Orten und Richtungen erfassen. Ein Tiefenprofil erfordert im Allgemeinen kontrollierte Schichtabnahme und ein dokumentiertes Auswerteverfahren. Probenahme, Richtung, Abnahmeschritte und Korrekturen sind festzulegen.

Kann Verfestigungsstrahlen Risse oder Schleifbrand reparieren?

Nein. Risse, Schleifbrand, Überhitzung, Entkohlung oder ein anderer unzulässiger Eingangszustand dürfen nicht verdeckt werden. Vor dem Strahlen sind Bewertung und autorisierter Verwendungsentscheid erforderlich.

Wann ist eine Ermüdungsprüfung erforderlich?

Wenn Konstruktion, Kunde, Qualifikationsplan oder Risikogrundlage einen Bauteilnachweis aufrufen. Geometrie, Oberfläche, Lastverhältnis, Lastkollektiv, Umgebung, Grenzlastspielzahl, Stichprobengröße und Abnahmelogik müssen die vorgesehene Entscheidung repräsentieren.

Die wichtigsten Punkte

Verfestigungsstrahlen kann Ermüdungsschäden durch einen geeigneten und stabilen Randschichtzustand verzögern.
Eigenspannungen, Kaltverfestigung und Topografie sind gemeinsam zu betrachten.
Ein allgemeingültiger Lebensdauerfaktor ist nicht belastbar.
Almen-Intensität und Bedeckungsgrad sind Prozesskontrollen, keine Lebensdauermessungen.
Der tatsächliche Werkstoff, die Geometrie, Fertigungsfolge, Belastung und Umgebung sind zu validieren.
Jede spätere Operation beherrschen, die die behandelte Schicht abtragen oder entspannen kann.
